Red Bull NX1 - Ferngesteuertes Spielzeug CARRERA - Kostenlose Bedienungsanleitung

Produkttyp	Funkgesteuertes Spielzeug (RC-Auto)
Marke	Carrera
Modell	Red Bull NX1
Fahrzeugantrieb	Wiederaufladbarer Lithium-Ionen-Akku (im Lieferumfang)
Fernbedienungsstromversorgung	2 AA 1,5 V Batterien (nicht wiederaufladbar, im Lieferumfang)
Höchstgeschwindigkeit	20 km/h
Übertragungstechnologie	2,4 GHz (bis zu 16 Fahrzeuge gleichzeitig)
Steuerungsfunktionen	Vorwärts/rückwärts, links/rechts lenken, Servo Tronic
Ladezeit des Akkus	Ca. 60 Minuten (rote LED -> grün)
Ungefähre Betriebsdauer	Nicht angegeben, je nach Nutzung 15-20 Minuten einplanen
Empfohlenes Alter	Ab 6 Jahren (Achtung vor Kleinteilen)
Abmessungen (ungefähr)	Ca. 30 cm lang (nicht in der Anleitung angegeben)
Gewicht	Nicht angegeben
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine aggressiven Lösungsmittel verwenden
Sicherheitshinweise	Nicht auf der Straße, auf Rasen, bei Regen verwenden; Sprünge >15 cm vermeiden; Kühlpausen einhalten
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich auf carrera-rc.com (Servicebereich)
Garantie	24 Monate (ohne Verschleißteile)
Allgemeine Informationen	Hersteller: Stadlbauer Marketing + Vertrieb GmbH; CE-Konformitätserklärung verfügbar auf carrera-rc.com

Häufig gestellte Fragen - Red Bull NX1 CARRERA

Wie lade ich den Akku des Fahrzeugs auf?

Schließen Sie den Akku an das mitgelieferte Ladegerät an (der Stecker ist verpolungssicher). Verbinden Sie das Ladegerät mit einer Steckdose. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt an, dass der Akku voll ist. Lassen Sie den Akku vor dem erneuten Gebrauch mindestens 20 Minuten abkühlen.

Wie stelle ich die Verbindung zwischen Fernbedienung und Fahrzeug her?

Schalten Sie zuerst das Fahrzeug ein (ON/OFF-Schalter). Die LED des Fahrzeugs blinkt. Schalten Sie dann die Fernbedienung ein. Die LEDs beider Geräte blinken und leuchten dann dauerhaft: die Verbindung ist hergestellt.

Was tun, wenn das Fahrzeug nicht fährt?

Überprüfen Sie, ob die Schalter von Fahrzeug und Fernbedienung auf ON stehen. Stellen Sie sicher, dass der Akku des Fahrzeugs geladen ist und die Batterien der Fernbedienung in gutem Zustand sind. Wenn das Fahrzeug vor einem Hindernis angehalten hat, schalten Sie den Schalter auf OFF und dann wieder auf ON, um den Überlastschutz zurückzusetzen.

Wie stelle ich die Lenkung ein, wenn das Fahrzeug nach links oder rechts zieht?

Verwenden Sie das Einstellteil unter dem Fahrzeug (siehe Abbildung in der Anleitung), um die Spur zu korrigieren.

Kann ich dieses Fahrzeug auf Gras oder im Wasser verwenden?

Nein, die Verwendung auf Rasen oder Gras ist untersagt, da Gras sich um die Achsen wickeln und den Motor überhitzen kann. Vermeiden Sie auch Wasser, Pfützen und Schnee. Das Fahrzeug ist vor Spritzwasser geschützt, sollte aber nicht im Wasser gefahren werden.

Was ist die Höchstgeschwindigkeit und wie erreiche ich sie?

Die Höchstgeschwindigkeit beträgt 20 km/h. Für optimale Leistung üben Sie zunächst langsam während der ersten 2-3 Akkuladungen auf einer freien Fläche von mindestens 2,5 x 2,5 Metern.

Wie viele Fahrzeuge können gleichzeitig fahren?

Dank der 2,4 GHz-Technologie können bis zu 16 Fahrzeuge gleichzeitig auf derselben Strecke gesteuert werden, ohne Frequenzabstimmung.

Welche Batterien verwende ich in der Fernbedienung?

Legen Sie die mitgelieferten 2 AA 1,5 V Batterien (nicht wiederaufladbar) ein. Beachten Sie die Polarität und verwenden Sie nicht gleichzeitig Batterien verschiedener Hersteller oder unterschiedlichen Typs.

Wie reinige ich das Fahrzeug nach Gebrauch?

Reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie niemals aggressive Lösungsmittel, die die Teile beschädigen könnten.

Wie lautet die Garantie für dieses Produkt?

Die Herstellergarantie beträgt 24 Monate ab Kaufdatum. Sie deckt Material- oder Herstellungsfehler ab, schließt jedoch Verschleißteile (Akkus, Reifen usw.) und Schäden durch unsachgemäße Verwendung aus. Bewahren Sie den Kassenbon und die Garantiekarte auf.

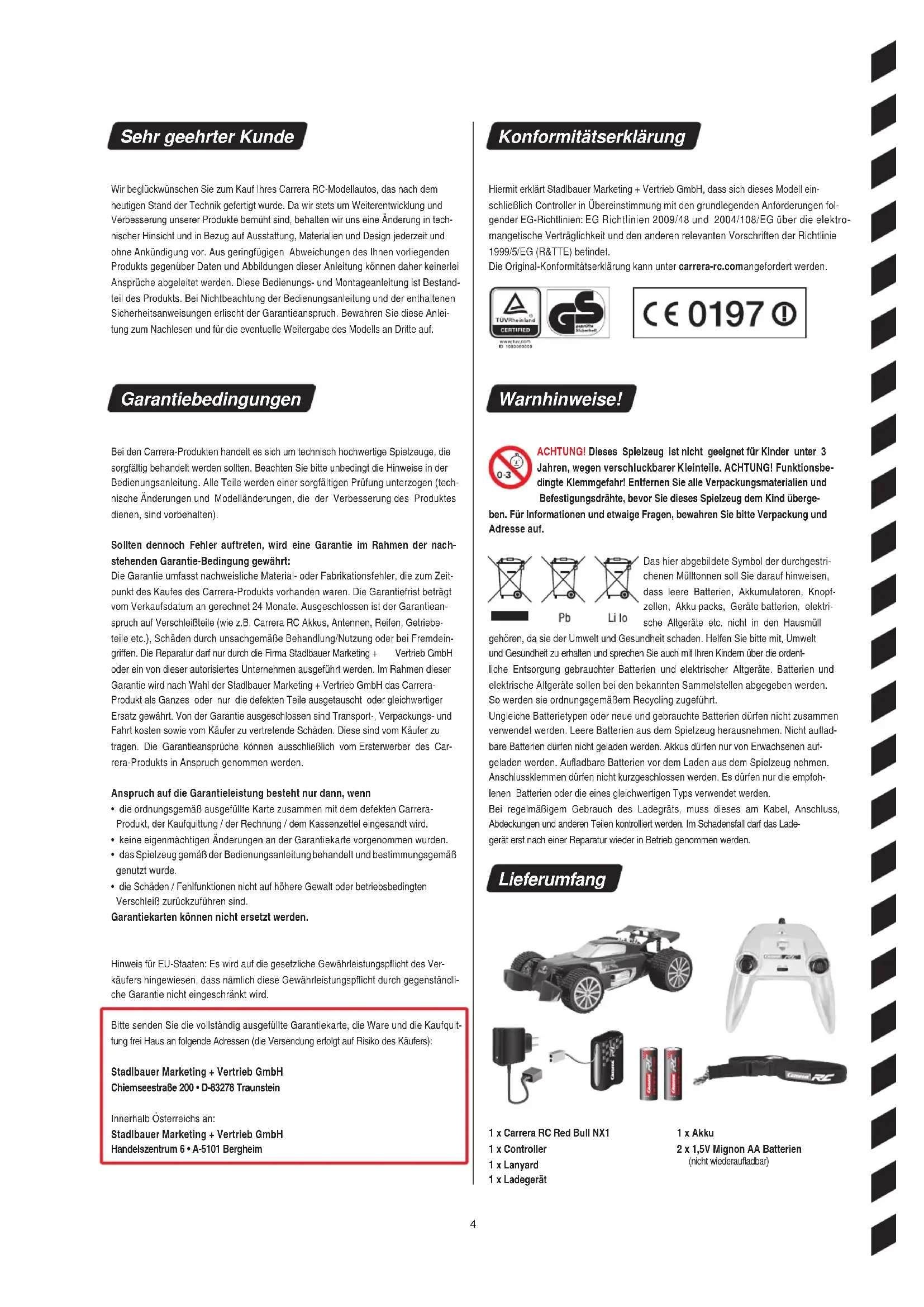

BEDIENUNGSANLEITUNG Red Bull NX1 CARRERA

Montage- und Betriebsanleitung 4

Technische und designbedingte Änderungen vorbehalten

Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Modellautos, das nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemührt sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung könnenDMAher keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie die these Anleitung zum Nachlesen und fur die eventuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Bei den Carrera-Produkten handelt es sich um technisch hochwertige Spielzeuge, die sorgfältig behandelt werden sollenen. Beachten Sieitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfälligen Prufung unterzogen (technische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten).

Sollten denench Fehler auftreten, wird eine Garantie im Rahmen der nachstehenden Garantie-Bedingung gewährt:

Die Garantie umfasst nachweisliche Material- oder Fabrikationsfehler, die zum Zeitpunkt des Kaufes des Carrera-Produktus vorhanden waren. Die Garantiefrist beträgt vom Verkaufsdatum angerechnet 24 Monate. Ausgeschlossen ist der Garantieanspruch auf Verschleiße (wie z.B. Carrera RC Akkus, Antennen, Reifen, Getriebeiteile etc.), Schäden durch unsachgemäß Behandlung/Nutzung oder bei Fremdeingriffen. Die Reparaturarf nur durch die Firma Stadlbauer Marketing + Vertrieb GmbH oder ein von dieser autorisiertes Unternehmen ausgenuft werden. Im Rahmen dieser Garantie wird nach Wahl der Stadlbauer Marketing + Vertrieb GmbH das Carrera-Produkt als Ganzes oder nur die defekten Teile ausgetaucht oder gleichwertiger Ersatz gewährt. Von der Garantie ausgeschlossen sind Transport-, Verpackungs- und Fahrt kosten sowie vom Käufer zu vertretende Schäden. Diese sind vom Käufer zu tragen. Die Garantieansprüche konnen ausschließlich vom Ersterwerber des Carrera-Produktus in Anspruch genommen werden.

Anspruch auf die Garantieleistung besteht nur dann, wenn

• die ordnungsgemäß ausgefüllte Karte zusammen mit dem defekten Carrera-Produkt, der Kaufquittung / der Rechnung / dem Kassenzettel eingesandt wird.
• keine eigemächtigten Änderungen an der Garantiekarte vorgenommen wurden.
• das Spielzeug gemäß der Bedienungsanleitung gehandelt und bestimmungsgemäß genutzt wurde.
• die Schäden / Fehlfunktionen nicht auf höhere Gewalt oder betriebsbedingten Verschleib zureckzuführn sind.

Garantiekarten konnen nicht ersetzt werden.

Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspflicht des Verkaufers hingewiesen, dass damit diese Gewährleistungspflicht durch gegenständliche Garantie nicht eingeschrankt wird.

Bitte senden Sie die vollständig ausgefüllte Garantiekarte, die Ware und die Kaufquittung frei Haus an folgende Adressen (die Versendung erfolgt auf Risiko des Käufers):

Stadlbauer Marketing + Vertrieb GmbH

ChemseestraBe 200 · D-83278 Traunstein

Innerhalb Osterreichs an:

Stadlbauer Marketing + Vertrieb GmbH

Handelszentrum 6 · A-5101 Bergheim

Konformitätserklarung

Hiermit erklart Stadlbauer Marketing + Vertrieb GmbH, dass sich theses Modell einschließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: EG Richtlinien 2009/48 und 2004/108/EG über die elektromangetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.

Die Original-Konformitätserklung kann unter carrera-rc.comangeforderd werden.

WWW.JINAN.COM.CN 10.1698200000

Warnhinweise!

ACHTUNG! Dieses Spielzeug ist nicht geeignet für Kinder unter 3 Jahren, wegen verschluckbarer Kleinteile. ACHTUNG! Funktionsbedingte Klemmgefahr! Enternen Sie alle Verpackungsmaterialien und Befestigungsdrahte, bevor Sie这点es Spielzeug dem Kind überge

ben. Für Informationen und etwaige Fragen, bewahren Sieitte Verpackung und Adresse auf.

Pb

Das hier abgebildete Symbol der durchgestri-chenen Mulltonnen soll Sie darauf hinweisen, dass leere Batterien, Akkumulatoren, Knopf-zellen, Akku packs, Geräte batterien, elektrische Allgeräte etc. nicht in den Hausmüll

gehören, da sie der Umwelt und Gesundheit schaden. Helfen Sieitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit ihren Kindem über die ordentliche Entsorgung gebrauchter Batterien und elektrischer Altgeräte. Batterien und elektrische Altgeräte sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäß Recycling zugeführnt.

Ungleiche Batterietypen oder neue und gebrauchte Batterien durren nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug Herausnehmen. Nicht aufladbare Batterien durren nicht geladen werden. Akkus durren nur von Erwachenen aufgeladen werden. Aufladbare Batterien vor dem Laden aus dem Spielzeug halten. Anschlussklemmen durren nicht kurzgeschlossen werden. Es durren nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden. Bei regelmäßem Gebrauch des Ladegrats, muss diese am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadensfall dar das Ladegerat erst nach einer Reparatur wieder in Betrieb genommen werden.

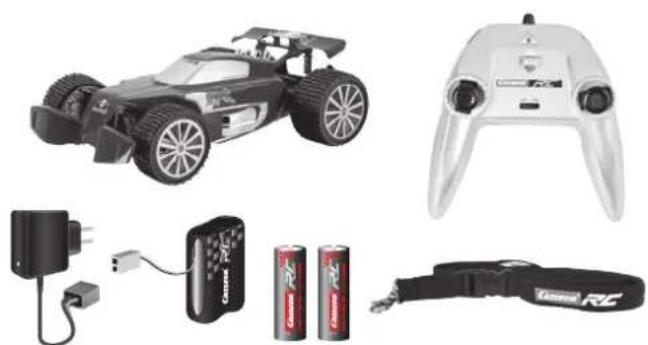

Lieferumfang

1 x Carrera RC Red Bull NX1
1 x Controller
1 x Lanyard
1x Ladegerat

1xAkku
2x1,5V Mignon AA Batterien (nicht wiederaufladbar)

Sicherheitsbestimmungen

Ein Carrera RC-Fahrzeug ist ein fern-gestuemertes, mit speziellen Fahr akkus betriebenes Modell auto. Es durren nur die original Carrera RC Li-Ion-Akkus verwendet werden. Entfern Sie den Akku aus dem Fahrzeug bevor Sie diesen aufladen.

Das Carrera RC-Fahrzeug ist aus
schlieBlich fur Hobbyzwecke aus geegt
und darl nur auf dafur vor gesehenen
Bahren und Platzen gefahren werden.

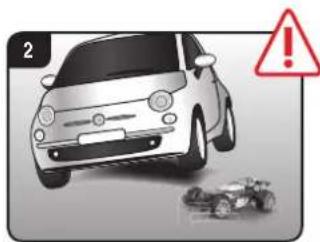

ACHTUNGl Verwenden Sie das
Carrera RC-Fahrzeug nicht im StraBen-
verkehr.

Fahren Sie auch nicht unter Hochspannungsleitungen oder Funk masten oder bei Gewitter! Atmospherice Störungen konnen zu einer Funktionstörung führen.itte warten Sie bei groBen Temperaturunterschieden zwischen Lagerraum und Fahrplatz bis sich das Fahrzeug akklatisiert hat, um die Bildung von Kondenswasser und darauf resultierende Funktionstörungen zu vermeiden.

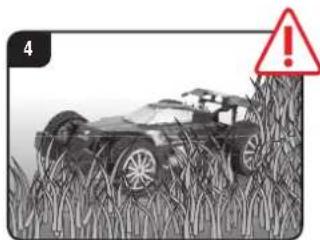

Fahren Sie mit diesen Produkt niemals auf Grasflächen. Sich fest wickelndes Gras kann die Achsendrehung behindem und den Motor erhitzen. Mit einem Carrera RC- Fahrzeug dürfen keine Güter, Personen oder Tiere transportiert werden.

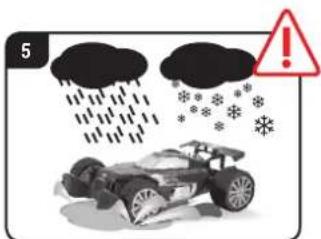

Fahren Sie mit dem Carrera RC-Fahrzeug niemals bei Regen oder Schnee im Freien. Das Fahrzeug dar nicht durch Wasser, Pützen oder Schnee fahren und muss im trockenen gelagert werden. Nasser Untergrund ohne Pützen führt zu keiner Beeinträchtigung des Fahrzeuges, da die Elektronik gegen Spritzwasser geschützt ist.

Benutzen Sie das Fahrzeug niemals in der Nane von Flüssen, Teichen oder Seen, damit das Carrera RC-Fahrzeug nicht ins Wasser fällt. Vermeiden Sie das Fahren auf Strecken, die ausschließlich aus Sand bestehen.

Setzen Sie das Carrera RC-Fahrzeug keiner direkten Sonneneinstrahlung aus.

Um Überhitzungen der Elektronik im Fahrzeug zu vermeiden, müssen bei einer Temperatur von über 35^ regelmäß Kurze Ruhepausen eingelegt werden.

Setzen Sie das Carrera RC-Fahrzeug niemals permanenten Lastwechsel, d.h. ständigem Vor- und Zurückfahren, aus.

Stellen Sie das Fahrzeug immer von Hand auf dem Boden ab. Werfen Sie das Fahrzeug niemals aus dem Stand auf den Boden.

Vermeiden Sie Sprünge von Schanzen oder Rampen mit Höhen über 15 cm.

Verwenden Sie niemals scharfe
Lösungsmittel zur Reinigung Ihres
Modells.

Um zu vermeiden, dass das Carrera RC-Fahrzeug mit Störungen im Steuerungssystem und dadurch unkon trolliert fahrnt, sind die Batterien des Controllers und des Fahrzeugakkus auf einwandfrei Ladezustand hin zu überprüfen. Ladegerate und Netzele nicht kurzenschlieben.

Die korrekte Montage des Carrera RC-Fahrzeugs muss stets vor und nach jeder Fahrt überprüft werden, gegeben falls Schrauben und Mutter nachziehen.

Aufladen des Akkus J

Bitte verbinden Sie zuerst den Carrera RC-Akku mit dem beiliegenden Ladegerät. Das Verbindungsstück bzw. der Anschluss zwischen Akku und Ladegerät sind so hergestellt, dass verkehrte Polarität ausgeschlossen ist. Schließen Sie das Ladegerät an eine Energiequelle an. Wenn der Akku richtig angeschlossen wurde und der Aufladungs prozess normal erfolgt, leuchtet das rote LED-Lampchen konstant. Wenn der Akku voll aufgeladen ist, schaltet das rote LED-Lampchen auf grün um. Der Akku kann entfern und in ihrer Carrera RC-Fahrzeug installiert werden und ist nun bereit zum Fahren. Der Akku muss nach Gebrauch mind. 20 Minuten abkühlen, bevo er wieder vollständig geladen werden darf. Eine Nichtbeachtung dieser Pause kann zu einem defekten Akku führen.

Laden Sie den Akku unbedingt nach Gebrauch wieder auf, um eine sog. Tiefentladung des Akkus zu vermeiden. Laden Sie den Akku von Zeit zu Zeit (ca. alle 2-3 Monate) auf.Eine Nichtbeachtung der o.g. Handhabung des Akkus kann zu einem Defekt führen. Akkus durren nur von Erwachsenen aufgeladen werden.

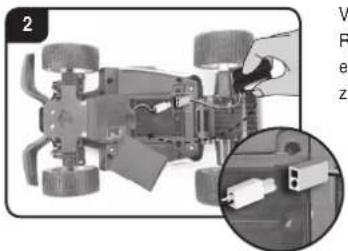

Einsetzen des Akkus

Entfernen Sie mit einem Schraubenzieher den Deckel des Akkufachs beim Carrera RC-Fahrzeug.

Verbinden Sie das Kabelende des Carrera RC-Fahrzeugs mit dem des Akkus. Akku einlagen. Deckel mit einem Schraubenzieher zuschrauben.

Einsetzen der Batterien

Öffnen sie das Batteriefach mit einem Schraubendreher und setzen Sie die Batterien in den Controller ein. Achten Sie auf die richtige Polarität. Verwenden Sie ne eine neue und alle Batterien oder von unter schiedlichen Herstellern gemeinsam. Nach dem verschreiben des Faches können sie die Funktionalität des Controllers mit Hilfe des Powerschalters auf der Vorderseite prufen. Bei ON-Stellung des Powerschalters und ordnungsgemäß Funktion solte die LED oben in der Mitte des Controllers rot aufleuchten.

en

Das Carrera RC Fahrzeug und der Controller sind werkseitig gebunden.

1.Schalten Sie das Fahrzeug am ON- OFF-Schalter ein. Die LED auf der Oberseite des Fahrzeugs blinkt rhythmisch.

2.Schallen Sie den Controller ein. Die LED am Controller blinkt rhythmisch.

Nach ein paar Sekunden leuchten die LED am Fahrzeug und am Controller permanent. Die Bindung ist abgeschlüssen.

Justieren der Lenkung
Stellt sich beim Betrieb des Carrera RC-Fahrzeugs hersaus, dass das Fahrzeug nach rechts oder links zieht, kann durch den auf der Zeichnung erschließlich Justierungsschalter die Fahrschein vorrigiert werden.

Lass uns über!

Achtung these Fahrzeug erreicht Geschwindigkeiten von bis zu 20km / h .Bitte uben Sie auf einer leeren Flache mit mind.2,5x2,5 Metern GroBe. Bedienen Sie beim ersten Mal sehr vorsichtig den Gashebel, da das Fahrzeug sensibel reagiert. Uben Sie das Langsamfahren mind. 2-3 Akkufullungen, bevor Sie zu schlleren Manovern übergeben.

Bauen Sie mit Eckbegrenzungen oder leeren Buchsen usw. eine Carrera RC-Fahrzeug Rennstrecke auf einer großen, freiener Fläche. Die grundle-gende Steuertechnik beim Fahren mit einem Carrera RC-Fahrzeugs ist: auf Geraden schnell fahren und in den Kurven abbremsen.

• Beim Wechsel vom ersten zum zweiten Akku muss eine Fahrpause von mindestens 10 Minuten eingehalten werden. Beim darauf folgenden Wechsel muss unbedingte eine Ruhepause von mindelestens 20 Minuten eingehalten werden.
• Permanenten Motoreinsatz vermeiden.
• Schaltet sich das Fahrzeug mehrmals kurz hinter einander von selbst ab, ist der Akku leer.itte laden Sie den Akku.
• Nach 30 Minuten Stillstand schalten sich Controller und Fahrzeug von selbst aus. Zum erneuten Gebrauchitte den ON/OFF Schalter an Controller & Fahrzeugomal auf OFF und anschließend wieder auf ON schalten.
  Zum Ausschalten nach der Fahrt umgekehrte Reihenfolge einhalten.
• Nach der Fahrt den Akku hersausnehmen bzw. abklemmen.
  Laden Sie den Akku unbedingt nach Gebrauch wieder auf, um eine sog. Tiefenentladung des Akkus zu vermeiden.
  Lagern Sie den Akku immer außerhalb des Fahrzeuges.
• Das Carrera RC-Fahrzeug nach der Fahrt saubern.

Controller-Funktionen

SERVO TRONIC

Mit den Joysticks konnen Sie prazise
Lenk- und Fahrmanover durchfuhren.
Joystick links: Vorwärtsfahr und Rückwärtsfahr in entsprechenden Geschwindigkeiten

Joystick rechts: Lenken nach Rechts und Links mit entsprechlichem Lenkeinschlag für prazises Lenken

Dank 2,4 GHz Technologie konnen bis zu 16 Fahrzeuge gemeinsam auf einer Rennstrecke gefahren. werden. Dies ist ganz ohne Freqenz-Abstimung unter den Rennfahrern möglich.

Das Fahrzeug kann alternativ mit den Steuerwippen gesteuet werden.

Auf der Controller-Rückseite im darauf vorgesehenen Fach konnen die Joysticks verstaut werden.

Das Umhangeband mit dem Kara biner an der Ose des Controllers befestigen und um den Hals hagen.

Achtung! Strangulationsgefahr!

Problemlösungen

Problem Ursache Lösung
Modell führ nicht	Schalter am Controller oder/und Modell steht/stehen auf „OFF“ Einschlten
	Schwacher oder gar kein Akku im Modell Geladenen Akku einlegen
	Das Auto ist an einem Hindernis stehen geblieben.	Der Überspannungsschutz hat das Auto abgeschlossen. ON/OFF Schalter am Fahrzeug einzel auf OFF, dann wieder auf ON schalten und auf einer freien Fläche platzieren.
	Schwacher Akku/Batterie im Controller oder Modell Geladenen Akku oder	Batterie einlagen
	Der Controller ist ggf. nicht richtig mit dem Empfänger im Modell gebunden.	Stellen Sie wie unter “Jetzt kann die Fahrt losgehen” beschreiben eine Bindung zwischen Modell und Controller her.
	Der Sender hat sich nach 30 Minuten selbst ausgeschalten.	Zum erneuten Gebrauchitte den ON/OFF Schalter an Controller & Fahrzeug einzel auf OFF und anschließend weiter auf ON schalien.
	Das Fahrzeug ist sehr warm.	Fahrzeug und Controller ausschalten und das Fahrzeug etwa 30 Minuten abkühlen halten.
	Der Überhitzungsschutz hat das Auto wegen zu starker Erwärung angehalten	Den Empfänger ausschalten Das RC-Fahrzeug etwa 30 Minuten abkühlen halten
Keine Kontrolle	Fahrzeug setzen sich ungewollt in Bewegung	Zuerst Controller einschalten, dann erst das Fahrzeug.

Die aktuellste Version dieser Bedienungsanleitung und Informationen zu erhältlichen Ersatzteilen finden Sie auf carrera-rc.com im Servicebereich.
