MANUALE UTENTE CoolMatic CR140 WAECO

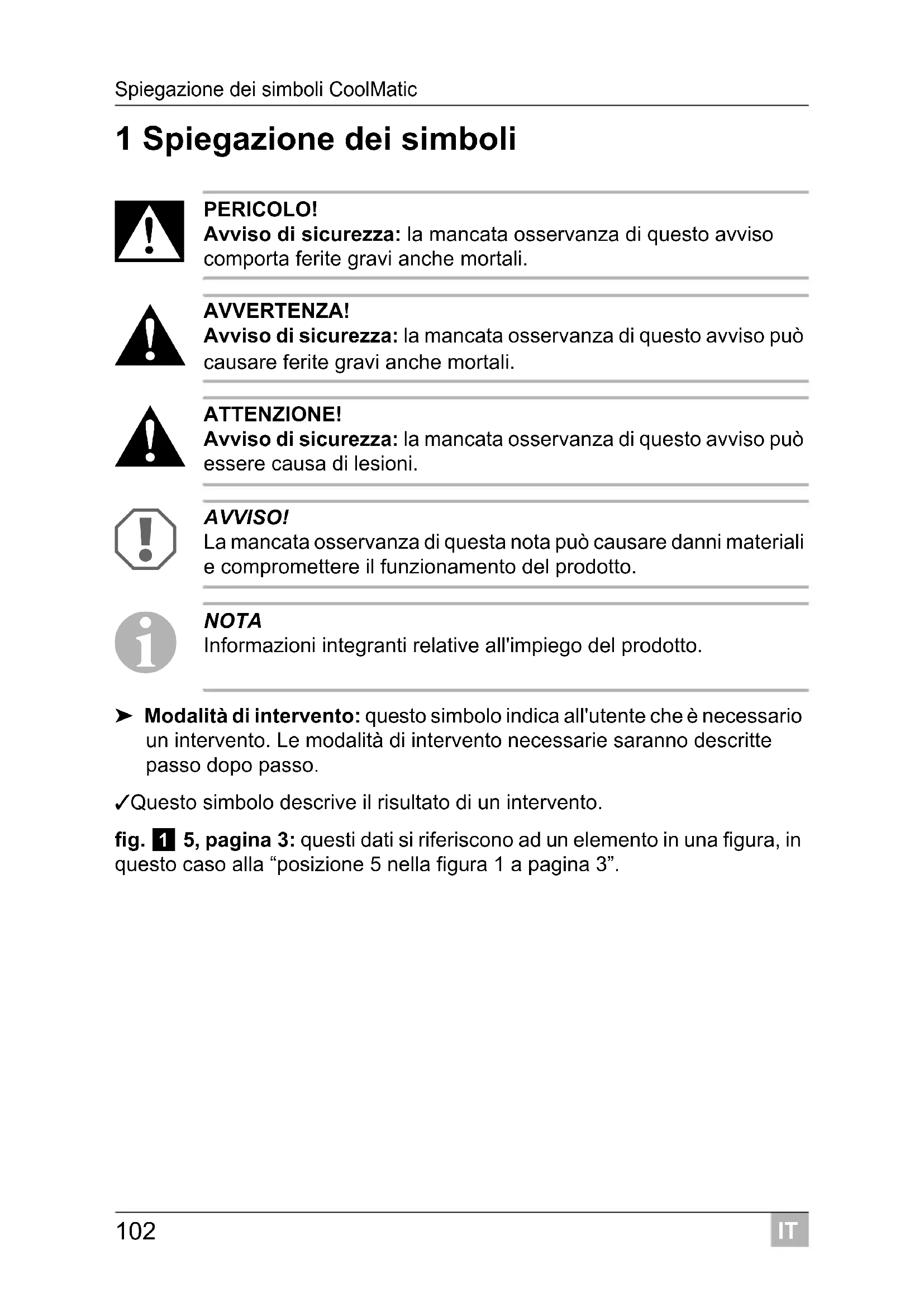

1 Spiegazione dei simboli

PERICOLO! Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali.

AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.

AVVISO! La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA Informazioni integranti relative all'impiego del prodotto. ➤ Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo. ✓ Questo simbolo descrive il risultato di un intervento. fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 5 nella figura 1 a pagina 3”.IT CoolMatic Indicazioni di sicurezza

2 Indicazioni di sicurezza Il produttore non si assume nessuna responsabilità per danni nei seguenti casi: danni al prodotto dovuti a influenze meccaniche o a sovratensioni modifiche al prodotto senza esplicita autorizzazione del produttore impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

PERICOLO! Pericolo di morte! Per l'impiego su imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interruttore differenziale!

AVVERTENZA! Prima della messa in funzione dell'apparecchio, controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetta). Se il cavo di allacciamento di questo apparecchio viene dan- neggiato, esso deve essere sostituito da un cavo di allaccia- mento particolare, disponibile presso il produttore o il Servizio Assistenza Clienti di riferimento. Far installare gli apparecchi in luoghi umidi solo da un esperto. Se l'apparecchio presenta danni visibili, evitare di metterlo in funzione. L'apparecchio deve essere riparato solo da personale specializ- zato. Le riparazioni effettuate in modo scorretto potrebbero cau- sare rischi enormi.

AVVISO! Attenzione: non aprire in nessun caso il circuito di raffredda- mento e non danneggiarlo. Installare l'apparecchio in un posto asciutto e protetto da even- tuali spruzzi d'acqua. Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.).IT Indicazioni di sicurezza CoolMatic

Fare attenzione che le feritoie di aerazione non vengano coper- te. Nell'apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente.

2.2 Sicurezza durante il funzionamento

PERICOLO! Pericolo di morte! Non toccare mai i cavi nudi a mani nude. Questo vale soprattut- to per il funzionamento con rete di alimentazione in corrente al- ternata.

AVVERTENZA! Staccare l'apparecchio e altre utenze dalla batteria prima di ca- ricare la batteria con un caricabatterie rapido. Sovratensioni possono danneggiare il sistema elettronico degli apparecchi. Persone (bambini compresi) che a causa della proprie capacità fisiche, sensoriali o mentali, oppure che a causa della propria inesperienza e scarsa conoscenza non siano in grado di utiliz- zare il prodotto in modo sicuro, devono evitare di utilizzarlo se non in presenza e seguendo le istruzioni di una persona per loro responsabile. Gli elettrodomestici non sono giocattoli! I bambini non sono in grado di valutare correttamente i pericoli connessi agli apparecchi elettrici. Non permettere l'uso di appa- recchi elettrici ai bambini se non in presenza di adulti.

ATTENZIONE! Quando l'apparecchio viene allacciato ad una batteria, assicurarsi che gli alimenti non vengano in contatto con gli acidi della stessa. Proteggere l'apparecchio da pioggia ed umidità.

NOTA Sbrinare l'apparecchio a tempo debito per risparmiare energia. Scollegare l'apparecchio dall'alimentazione di tensione se non viene utilizzato per lunghi periodi.IT CoolMatic Dotazione

3 Dotazione 4 Accessori Disponibile come accessorio (non in dotazione): 5 Uso conforme alla destinazione Il frigorifero è adatto per raffreddare e surgelare alimenti. È possi- bile allacciare l'apparecchio a più fonti di energia (12 V e 24 V e/o 110–240 V).

ATTENZIONE! Pericolo per la salute! Controllare che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti o medicinali che si desidera raf- freddare. 6 Descrizione tecnica I frigoriferi WAECO della serie CR possono raffreddare e mantenere freddi gli alimenti. Nel freezer è possibile surgelare gli alimenti. Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per gli alimenti. Il circuito di raffreddamento non richiede manutenzione ed. I frigoriferi sono adatti per essere impiegati con una tensione continua di 12 V o 24 V (ad es. in camper, caravan o imbarcazioni). Quantità Denominazione1 Frigorifero1 Set di cavi (solo versioni CA)1 Istruzioni per l'usoN. art. Denominazione SpiegazioneMPS-35 Raddrizzatoreper 110 – 240 VTrasforma la tensione di ingresso per il collega-mento di un frigorifero da 12 oppure 24-V-alla rete di alimentazione in corrente alternata da 110 fino a 240 V.IT Descrizione tecnica CoolMatic

NOTA Il modello CR140 e tutte le versioni per gli U.S.A. sono disponibili unicamente nella versione CC/CA. Questi frigoriferi possono esse- re messi in funzione sia a una fonte di corrente continua da 12 o 24 V, ma anche a una fonte di corrente alternata da 110-240 V. La ten- sione di allacciamento del Vostro apparecchio è riportata sulla tar- ghetta sul retro dell'apparecchio. Mediante un raddrizzatore (accessorio) è possibile alimentare i frigoriferi da 12 o 24 V a una rete di alimentazione in corrente alternata. Raddrizzatore MPS-35: per l'impiego con una rete da 110 – 240 V Nel caso di impiego su imbarcazioni, il frigorifero può essere sottoposto ad uno sbandamento continuo di 30°. La temperatura desiderata può essere regolata in modo continuo da un ter- mostato.

6.1 Elementi di comando nell'abitacolo

I diversi tipi di frigoriferi sono raffigurati nelle seguenti figure: CR50: fig. 1, pagina 3 CR65: fig. 2, pagina 3 CR80: fig. 3, pagina 4 CR110: fig. 4, pagina 4 CR140: fig. 5, pagina 5 N. nella figura Spiegazione 1 Freezer 2 Grigia (pieghevole per permettere il posizionamento in verti- cale delle bottiglie nel frigorifero) 3 Vano frutta 4 Ripiano 5 Sicura per bottiglie (per fissare le bottiglie al vano applicato alla porta) 6 Coperchio del vano (pieghevole)IT CoolMatic Installazione e allacciamento del frigorifero

6.2 Elementi di comando

7 Installazione e allacciamento del frigorifero

7.1 Indicazioni di sicurezza per l'installazione su

imbarcazioni In caso di installazione su imbarcazioni prestare particolare attenzione alle seguenti indicazioni:

PERICOLO! Con il collegamento alla rete fare in modo che l'alimentazione elet- trica sia sempre controllata da un interruttore differenziale!

AVVISO! L'apparecchio è concepito per uno sbandamento massimo di 30°. Durante l'installazione del frigorifero assicurarsi che l'ap- parecchio sia adeguatamente fissato per questa evenienza. Per qualsiasi domanda sull'installazione rivolgersi a un tecnico spe- cializzato e adeguatamente istruito. Installare il frigorifero in modo tale da permettere all'aria riscal- data di uscire senza difficoltà (o verso l'alto o lateralmente, fig. 8, pagina 6). L'apparecchio è concepito per temperature ambiente comprese fra +18 °C e +43 °C. Osservare anche le ulteriori indicazioni di sicurezza di questo capitolo. N. in fig. 6, pagina 5 Spiegazione1 Termoregolatore2 LED verde: funzionamento3 LED rosso: guasto4 Illuminazione internaIT Installazione e allacciamento del frigorifero CoolMatic

7.2 Installazione del frigorifero

AVVISO! Per evitare i pericoli, fissare l'apparecchio come descritto nelle istruzioni per l'uso. Tenere le aperture dell'alloggiamento (feritoie di aerazione ecc.), o la struttura di installazione, libere da oggetti. Il frigorifero è adatto per essere installato solo in una cucina componibile. Dopo l'installazione deve essere accessibile solo la parte anteriore dell'apparecchio.

NOTA Nel caso in cui sia montata una porta scorrevole, rimuovere il mec- canismo di bloccaggio superiore e inferiore. Per informazioni in proposito, rivolgersi alla filiale Dometic WAECO del proprio Paese (gli indirizzi si trovano sul retro del manuale di istruzioni). L'apparecchio è previsto per temperature ambiente comprese fra +18 °C e +43 °C. In caso di esercizio continuo, l'umidità dell'aria deve essere inferiore al 90 %. Installare il frigorifero in un posto asciutto e protetto. Non collocare l'apparec- chio nelle vicinanze di fonti di calore (riscaldamenti, forni a gas, tubature dell'acqua calda ecc.). Evitare l'esposizione diretta ai raggi solari. Installare il frigorifero in modo tale da permettere all'aria riscaldata di uscire senza difficoltà (o verso l'alto o lateralmente). Pertanto occorre garantire una ventilazione sufficiente (fig. 8, pagina 6). Il condensato prodotto durante il normale funzionamento del frigorifero può essere fatto defluire mediante due scoli sull'apparecchio. Allo stato di conse- gna dell'apparecchio, questi scoli sono chiusi. I due scoli si trovano sul lato posteriore e su quello inferiore dell'apparecchio (fig. m, pagina 12). N. in fig. 8, pagina 6 Spiegazione 1 Aria fredda di alimentazione 2 Aria calda di scarico 3 Condensatore 4 Distanza al di sopra, se non vi è un sufficiente ricircolo dell'aria di scarico verso l'alto o lateralmente.IT CoolMatic Installazione e allacciamento del frigorifero

➤ Scegliere lo scarico della condensa più adatto al luogo di montaggio e ri- muovere il tappo. ➤ Penetrare con un oggetto appuntito (p.es. un cacciavite) ca. 25 - 30 mm nello scarico per aprire la parte interna dell'apparecchio. Se il frigorifero viene installato in una nicchia è possibile fissarlo dall'interno con le viti adatte. ➤ Allentare i tappi ciechi (fig. 7 2, pagina 6). ➤ Spingere il frigorifero nella nicchia. ➤ Per fissare il frigorifero, avvitare le viti adatte (fig. 7 1, pagina 6). ➤ Premere i tappi ciechi (fig. 7 2, pagina 6) nelle aperture.

7.3 Eliminazione del meccanismo di bloccaggio

Il frigorifero è provvisto di un meccanismo di bloccaggio (fig. 9 1, pagina 6), utilizzabile anche come sicura per il trasporto. Sono possibili le seguenti re- golazioni:

AVVISO! Regolare il meccanismo di bloccaggio solo con sportello aperto. Se l'apparecchio viene usato con sportello chiuso viene danneggiato. Lock (girare la manopola verso destra fino all'arresto): la porta è chiusa e bloccata. Per aprire la porta, tirare la maniglia verso l'alto e aprire la porta. Vent (girare la manopola verso sinistra fino all'arresto): la porta è legger- mente aperta, ma fissata. Utilizzare questa posizione quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.

7.4 Cambiamento del lato di apertura della porta

È possibile cambiare il lato di apertura della porta in modo tale da poterla aprire da sinistra invece che da destra. ➤ Per cambiare il lato di apertura della porta, procedere come indicato da (fig. b, pagina 8) a pagina fig. d, pagina 8.IT Installazione e allacciamento del frigorifero CoolMatic

7.5 Allacciamento del frigorifero

Collegare il frigorifero alla corrente continua I frigoriferi possono essere alimentati con una tensione continua da 12 V o 24 V.

AVVISO! Per evitare perdite di tensione e di potenza, il cavo dovrebbe esse- re il più corto possibile e non essere interrotto. Evitare perciò interruttori, spine o scatole di derivazione supplementari. ➤ Stabilire la sezione necessaria del cavo in funzione della sua lunghezza fig. e, pagina 9. Legenda per fig. e, pagina 9

AVVISO! Rispettare la giusta polarità. ➤ Prima della messa in funzione dell'apparecchio controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetta). ➤ Collegare il frigorifero – il più direttamente possibile ai poli della batteria oppure – ad uno slot da 12 Vg o da 24 Vg. Proteggere la linea positiva con 15 A (con 12 V) o 7,5 A (con 24 V) (fig. f 1, pagina 9). ➤ Collegare il cavo rosso (fig. f rt, pagina 9) al polo positivo della batteria. ➤ Collegare il cavo nero (fig. f sw, pagina 9) al polo negativo della batte- ria. Assi coordinati Significato Unità l Lunghezza del cavo m ∅ Sezione del cavo mm²IT CoolMatic Installazione e allacciamento del frigorifero

AVVISO! Prima di caricare la batteria con un caricabatterie rapido, staccare l'apparecchio e le altre utenze dalla batteria. Le sovratensioni possono danneggiare il sistema elettronico degli apparecchi. Per motivi di sicurezza il frigorifero è dotato di una protezione elettronica con- tro l'inversione di polarità che protegge il frigorifero contro l'inversione di po- larità durante il collegamento della batteria e un eventuale cortocircuito. Per proteggere la batteria il frigorifero si spegne automaticamente se la tensione non è più sufficiente (vedi la tabella seguente). Collegare il frigorifero alla corrente alternata (accessorio)

NOTA Il modello CR140 e tutte le versioni per gli U.S.A. sono disponibili unicamente nella versione CC/CA. Questi frigoriferi possono esse- re messi in funzione senza l'ausilio di un raddrizzatore, sia a una presa di corrente continua da 12 o 24 V, ma anche a una presa di corrente alternata da 110-240 V. È possibile collegare i frigoriferi alla tensione alternata utilizzando il raddriz- zatore (accessorio): 110 – 240 V: MPS-35

PERICOLO! Pericolo di morte! Non usare spine e interruttori se avete mani o piedi bagnati. Se il frigorifero si trova a bordo di un'imbarcazione ed è azionato mediante un collegamento a terra con una rete da 230 V è ne- cessario in ogni caso inserire un interruttore differenziale di pro- tezione fra la rete da 230 V e il frigorifero. Fatevi consigliare da un esperto. 12 V 24 V Tensione di interruzione 10,4 V 22,8 V Tensione di ripristino 11,7 V 24,2 VIT Impiego del frigorifero CoolMatic

NOTA Collegare sempre il frigorifero al raddrizzatore. In caso contrario il circuito prioritario del frigorifero viene disattivato. Il circuito prioritario protegge una batteria collegata azionando sempre il raddrizzatore sul collegamento alla rete quando è allac- ciato alla tensione alternata. Se il frigorifero viene collegato alla tensione alternata, procedere come segue: ➤ fissare il raddrizzatore alla posizione prevista posta dietro al frigorifero (fig. g, pagina 10) come da descrizione. ➤ Proteggere il circuito di corrente alternata impiegando un fusibile ritardato (250 V/4 A). ➤ Collegare il cavo elettrico alla rete di corrente alternata. ➤ Inserire la spina nella presa CA (fig. g 1, pagina 10). Se il frigorifero con raddrizzatore montato viene collegato alla tensione con- tinua, procedere come segue: ➤ collegare i cavi allentati del cavo di corrente continua (fig. g 2, pagina 10) alla batteria: – cavo rosso: polo positivo della batteria – cavo nero: polo negativo della batteria 8 Impiego del frigorifero

NOTA Per motivi igienici, prima della messa in funzione iniziale del frigo- rifero pulirne l'interno e l'esterno con un panno umido (vedi anche “Pulizia e cura” a pagina 116).

8.1 Suggerimenti per risparmiare energia

Scegliere un luogo di impiego ben aerato e riparato dai raggi solari. Prima di immagazzinare cibi caldi, lasciarli prima raffreddare. Non aprire il frigorifero più spesso del necessario. Non lasciare la porta aperta più del necessario.IT CoolMatic Impiego del frigorifero

Sbrinare il frigorifero appena si è formato uno strato di ghiaccio. Evitare un abbassamento eccessivo della temperatura interna se non necessario. Ad intervalli regolari eliminare dal condensatore polvere ed eventuali impurità.

8.2 Impiego del frigorifero

Il frigorifero permette di conservare la freschezza degli alimenti. Nel freezer è possibile inoltre conservare generi alimentari surgelati e congelare alimenti freschi.

AVVISO! All’interno del frigorifero non devono essere collocati apparec- chi elettrici. Un'eccezione è rappresentata dagli apparecchi au- torizzati dal produttore. Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetro, in quanto esse si dilatano se congelate, provocando la rottura dei contenitori di vetro. I prodotti alimentari possono essere conservati solo nelle con- fezioni originali o in contenitori adeguati. Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata. ➤ Accendere il frigorifero ruotando il termoregolatore (fig. 6 1, pagina 5) verso destra.

NOTA Il compressore si avvia circa 60 sec. dopo che il frigorifero è stato acceso. Regolazione della temperatura Mediante il termoregolatore è possibile regolare la temperatura in modo con- tinuo. Il termostato integrato regola la temperatura nel modo seguente: 1 = capacità di raffreddamento minima 7 = capacità di raffreddamento massimaIT Impiego del frigorifero CoolMatic

NOTA La potenza frigorifera può essere influenzata – dalla temperatura ambiente, – dalla quantità di alimenti da conservare, – dalla frequenza delle aperture della porta. Conservazione degli alimenti Gli alimenti possono essere conservati nel vano frigorifero. Il periodo di con- servazione degli alimenti è di solito riportato sulla confezione.

AVVISO! Non conservare alimenti caldi nel vano frigorifero. Non mettere nel freezer contenitori di vetro che contengono liquidi.

NOTA Conservare in contenitori spessi alimenti che assorbono facilmente odori e sapori quali liquidi e prodotti che contengono una percen- tuale di alcol piuttosto alta. Il vano frigorifero si suddivide in diverse zone che presentano temperature diverse: Le zone più fredde si trovano direttamente sopra i cassetti per la frutta e la verdura in prossimità della parete posteriore. Attenersi alle indicazioni di temperatura e di scadenza riportate sulle con- fezioni degli alimenti. ➤ Per la conservazione degli alimenti osservare le seguenti indicazioni: – Non ricongelare mai prodotti che si stanno scongelando o sono già stati scongelati, ma consumarli il più velocemente possibile. – Avvolgere gli alimenti in un pellicola di alluminio o di polietilene e chiu- derli in contenitori adatti provvisti di coperchio in modo da conservarne meglio gli aromi, la consistenza e la freschezza.IT CoolMatic Impiego del frigorifero

Sbrinamento del vano refrigerato L'apparecchio offre due possibilità per rimuovere la condensa formatasi du- rante il funzionamento: rimuovendola direttamente verso l'esterno: rimuovendo la vaschetta di raccolta (fig. a 1, pagina 7). Collegare un tubo flessibile (fig. 0 2, pagina 7) al bocchettone di sca- rico (fig. 0 1, pagina 7). raccogliendola nella vaschetta di raccolta: Svuotare la vaschetta di raccolta (fig. a 1, pagina 7) se necessario. Sbrinamento del freezer

AVVISO! Non impiegare mai attrezzi meccanici per rimuovere gli strati di ghiaccio o per liberare oggetti congelati. Un'eccezione è rappre- sentata dagli apparecchi autorizzati dal produttore. Per sbrinare il frigorifero, procedere come segue: ➤ Togliere i prodotti dal frigorifero. ➤ Immagazzinarli eventualmente in un altro frigorifero affinché si mantenga- no freddi. ➤ Ruotare il termoregolatore e portarlo su “0”. ➤ Lasciare la porta aperta. Come spegnere il frigorifero e lasciarlo spento per un periodo prolungato. Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tem- po, procedere come segue: ➤ ruotare il termoregolatore e portarlo su “0”. ➤ Staccare il cavo di allacciamento della batteria oppure estrarre la spina della linea a corrente alternata dal raddrizzatore. ➤ Pulire il frigorifero (a riguardo vedi “Pulizia e cura” a pagina 116). ➤ Ruotare la manopola del meccanismo di bloccaggio (fig. 9 1, pagina 6) verso sinistra fino all'arresto (“Vent”). ➤ Chiudere la porta finché non si innesta.IT Pulizia e cura CoolMatic

✓ La porta rimane aperta impedendo così la formazione di cattivi odori. Sostituzione dell'illuminazione interna Qualora l'illuminazione interna del frigorifero non funzionasse più, è possibile sostituire la lampadina LED (CC 12 – 24 V, 0,3 W). Utilizzare esclusivamen- te lampadine LED da 12 V e 24 V. ➤ Rimuovere la copertura. ➤ Estrarre la lampadina (fig. 6 4, pagina 5) dalle staffe in lamiera. ➤ Spingere la nuova lampadina fra le staffe in lamiera finché non si innesta. Sostituzione del fusibile (solo frigoriferi CC/CA) Se il fusibile nel raddrizzatore è guasto è possibile sostituirlo. ➤ Sollevare la scatola dei fusibili (fig. g 3, pagina 10) con un cacciavite. ➤ Sostituire il fusibile (250 V/4 A). ➤ Richiudere la scatola dei fusibili. 9 Pulizia e cura

AVVISO! Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero. Non impiegare mai utensili duri o accuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati. ➤ Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili tracce di sporco. ➤ Assicurarsi che non goccioli acqua nelle guarnizioni. Questo può danneg- giare il sistema elettronico. ➤ Dopo aver pulito il frigorifero asciugarlo con un panno.IT CoolMatic Garanzia

10 Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento. Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione: una copia della fattura con la data di acquisto del prodotto, un motivo su cui fondare il reclamo, oppure una descrizione del guasto. 11 Smaltimento

AVVERTENZA! Pericolo per i bambini! Prima di smaltire il vostro frigorifero: – scardinare le porte. – lasciare i piani d'appoggio all'interno del frigorifero in modo che i bambini non possano usarli come mezzi di salita. ➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.IT Eliminazione dei guasti CoolMatic

12 Eliminazione dei guasti Significato del LED rosso (fig. 6 2, pagina 5) In caso di guasti di funzionamento il LED si accende ripetutamente. Il numero di impulsi dipende dalla tipologia di errore. Ogni accensione ha la durata di un quarto di secondo. Alla conclusione della serie di impulsi segue una pausa. La sequenza per l'errore viene ripetuta ogni quattro secondi. Temperatura interna troppo fredda con regolatore sul livello “1” Numero di impulsi luminosi Guasto Possibile causa 1 Tensione di alimentazione La tensione di alimentazione si trova al di fuori del campo di regolazione. 2 Sovracorrente ventola La ventola sovraccarica l'unità elettro- nica con più di 1 A. 3 Il motore non si avvia Il rotore è in panne. La pressione differenziale nel sistema di raffreddamento è eccessiva (> 5 bar). 4 Numero di giri insufficiente Con un sistema di raffreddamento troppo sovraccaricato non è possibile mante- nere il numero di giri minimo del motore di 1850 min

5 Sovratemperatura dell'unità elettronica Con sistema di raffreddamento troppo sovraccarico o con temperatura ecces- siva il sistema elettronico si surriscalda troppo. Disturbo Possibile causa Rimedio Il compressore gira ininterrottamente Termostato guasto Sostituire il termostato Il compressore gira da molto tempo Nel freezer è stata congelata una quantità eccessiva –IT CoolMatic Eliminazione dei guasti

Il compressore non gira (collegamento batteria) Disturbo Possibile causa Rimedio

= 0 V Interruzione nella linea di allacciamento batteria – sistema elet- tronico Eseguire il collegamento Interruttore principale guasto (se disponibile) Sostituire l'interruttore principale Protezione supplementare della linea saltata (se disponibile) Sostituire la protezione della linea

Tensione batteria insufficiente Caricare la batteria Tentativo di avviamento con U

≤ U OFF Collegamento cavi allentato Cattivo contatto (corrosione) Eseguire il collegamento Capacità batteria insufficiente Sostituire la batteria Sezione cavo insufficiente Sostituire il cavo (fig. e, pagina 9) Tentativo di avviamento con U

Temperatura ambiente eccessiva – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Interruzione elettrica nel compressore fra le spine Compressore difettoso Sostituire il compressore

Tensione fra morsetto positivo e morsetto negativo del sistema elettronico

Tensione di accensione del sistema elettronico

OFF Tensione di interruzione del sistema elettronicoIT Eliminazione dei guasti CoolMatic

Il compressore non gira (collegamento tensione alternata) La potenza frigorifera si riduce, la temperatura interna aumenta Rumori insoliti Disturbo Possibile causa Rimedio Assenza di tensione Interruzione nella linea di allacciamento Eseguire il collegamento Interruttore principale guasto (se disponibile) Sostituire l'interruttore principale Protezione supplementare della linea saltata (se disponibile) Sostituire la protezione della linea È presenta tensione ma il compressore non gira Temperatura ambiente eccessiva – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Interruzione elettrica nel compressore fra le spine Compressore difettoso Sostituire il compressore Disturbo Possibile causa Rimedio Il compressore gira da molto tempo/ininterrotta- mente Temperatura ambiente eccessiva – Aerazione e disaerazione insufficienti Spostare il frigorifero Condensatore sporco Pulire il condensatore Ventola guasta Sostituire la ventola Il compressore gira di rado Capacità batteria esaurita Caricare la batteria Disturbo Possibile causa Rimedio Forte ronzio L'elemento costruttivo del ciclo frigori- geno non può oscillare liberamente (dipende dalla parete) Piegare con cautela l'elemento costruttivo Presenza di corpi estranei bloccati fra refrigeratore e parete Eliminare i corpi estranei Rumore della ventola –IT CoolMatic Specifiche tecniche

13 Specifiche tecniche Tutti i frigoriferi della serie CR presentano le seguenti caratteristiche: Dimensioni: fig. h, pagina 10 a fig. l, pagina 12 Tensione di allacciamento 12 Vg/24 Vg (vedi la targhetta del frigorifero) Collegamento alla corrente alternata mediante raddrizzatore (Accessori integrati nell'apparecchio per le versioni CR140 e US): – 110 – 240 V~: raddrizzatore MPS-35 Campo di temperatura di raffreddamento vano frigorifero: da +10 °C a 0°C Campo di temperatura di raffreddamento freezer: da 0 °C a –18 °C Umidità dell'aria: massimo 90 % Sbandamento continuo: massimo 30° Pressione max: ND 11 bar/HD 25 bar Agente distaccante: C

Classe climatica: T Certificati di controllo: CR50 CR65 Capienza totale: 48 l 64 l Capienza freezer: 5 l 7,2 l Corrente nominale: 5,7 A con 12 Vg 2,8 A con 24 Vg 5,7 A con 12 Vg 2,8 A con 24 Vg Potenza media assorbita: 40 W 45 W Peso: 19 kg 20 kg Refrigerante R-134a: 53 g 55 gIT Specifiche tecniche CoolMatic

Il circuito del refrigerante contiene R-134a. CR80 CR110 Capienza: 80 l 108 l Capienza freezer: 7,9 l 10,2 l Corrente nominale: 5,9 A con 12 Vg 3,0 A con 24 Vg 5,9 A con 12 Vg 3,0 A con 24 Vg Potenza media assorbita: 48 W 50 W Peso: 23 kg 28 kg Refrigerante R-134a: 66 g 68 g CR140 Capienza: 136 l Capienza freezer: 11,5 l Corrente nominale: 5,9 A con 12 Vg 3,0 A con 24 Vg Potenza media assorbita: 70 W Categoria: 6 Classe di efficienza energetica: A+ Consumo energetico: 158 kWh/annum Classe climatica: N, ST, T Temperatura ambiente: +16 °C – +43 °C Emissioni acustiche: 46 dB Peso: 32 kg Refrigerante R-134a: 75 gNL CoolMatic
