BRUKSANVISNING CoolMatic CR140 WAECO

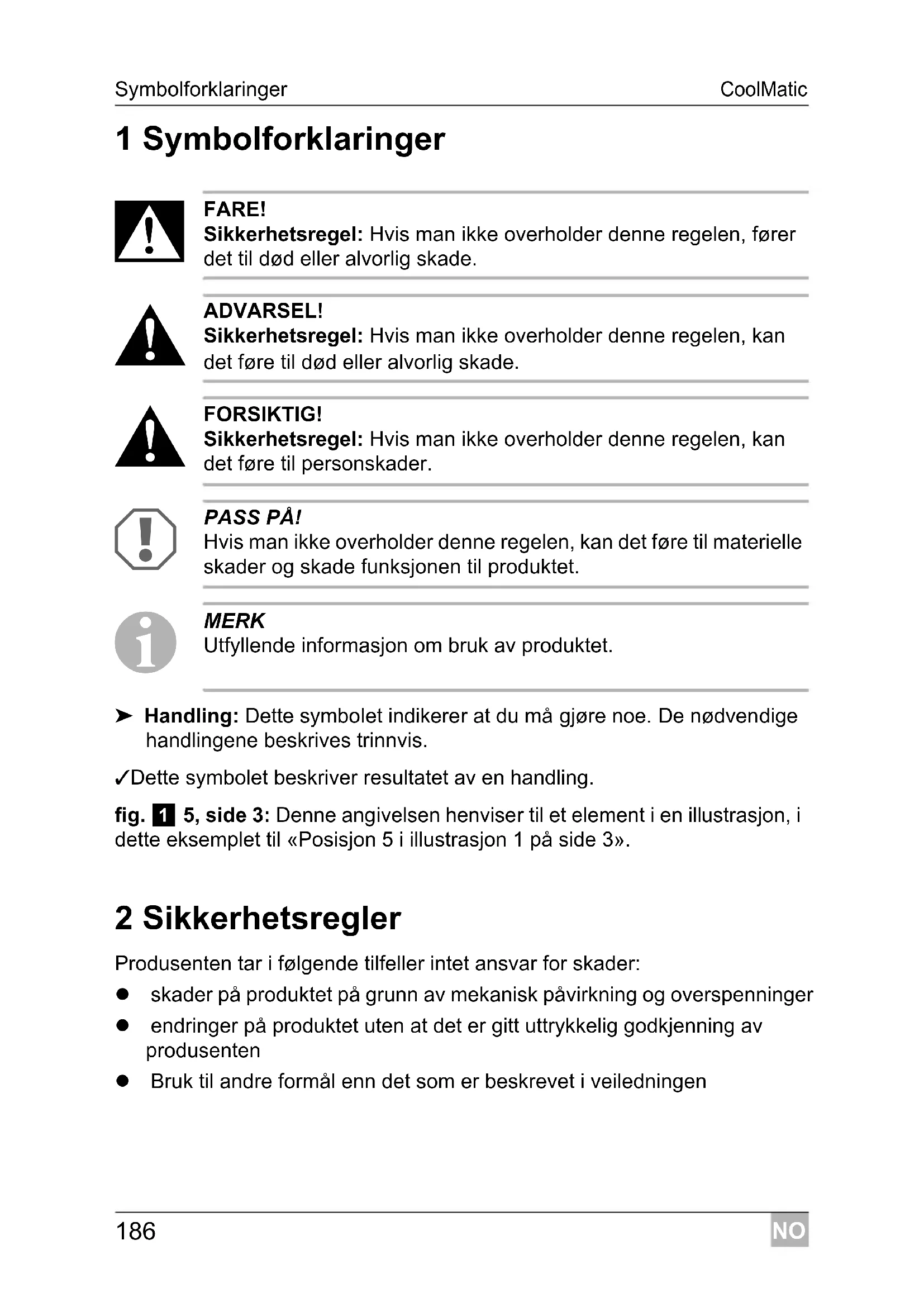

MERK Utfyllende informasjon om bruk av produktet. ➤ Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige handlingene beskrives trinnvis. ✓ Dette symbolet beskriver resultatet av en handling. fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3». 2 Sikkerhetsregler Produsenten tar i følgende tilfeller intet ansvar for skader: skader på produktet på grunn av mekanisk påvirkning og overspenninger endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten Bruk til andre formål enn det som er beskrevet i veiledningenNO CoolMatic Sikkerhetsregler

ADVARSEL! Kontroller før apparatet settes i gang om driftsspenningen og batterispenningen stemmer over ens (se typeskilt). Hvis tilførselskabelen til apparatet blir skadet, må den skiftes i en ny kabel. Denne kan bestilles fra produsenten eller dennes kundeservice. I våtrom må installasjoner kun utføres av fagfolk. Apparatet må ikke tas i bruk hvis det har synlige skader. Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil reparasjoner kan føre til betydelige skader.

PASS PÅ! Merk: Kjølekretsløpet må ikke åpnes eller skades under noen omstendigheter. Sett apparatet på et tørt sted som ikke er utsatt for vannsprut. Ikke plasser apparatet i nærheten av åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.). Pass på at lufteåpningene ikke blir blokkert. Ikke lagre eksplosjonsfarlige stoffer som f. eks. spraybokser med drivgass i apparatet.

2.2 Sikkerhet ved bruk av apparatet

FARE! Livsfare! Ta ikke i bare ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnettet.

ADVARSEL! Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk.NO Leveringsomfang CoolMatic

Personer (inklusive barn) som på grunn av sine fysiske, senso- riske eller mentale ferdigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til å bruke produktet på en sikker måte, må ikke bruke dette produktet uten oppsyn eller anvisning fra en ansvarlig person. Elektriske apparater er ikke noe leketøy for barn! Barn er ikke i stand til å bedømme farer forbundet med elektris- ke apparater. La ikke barn bruke elektriske apparater uten til- syn.

MERK Avrim apparatet til riktig tid for å spare energi. Koble apparatet fra spenningstilførselen når det ikke skal bru- kes på lang tid. 3 Leveringsomfang 4 Tilbehør Fås som tilbehør (ikke inkludert i leveransen): Antall Betegnelse1 Kjøleskap1 Kabelsett (kun AC-utførelse)1 BruksanvisningArt.nr. Betegnelse ForklaringMPS-35 Likeretterfor 110 – 240 VTransformerer inngangsspenningen for tilkobling av et rent 12 hhv. 24 V kjøleskap til 110 til 240 V vek- selstrømnett.NO CoolMatic Tiltenkt bruk

5 Tiltenkt bruk Kjøleskapet er beregnet på å kjøle ned og dypfryse næringsmidler. Systemet kan kobles til flere energikilder (12 V og 24 V og/eller 110 240 V).

FORSIKTIG! Helsefare! Kontroller om apparatets kjøleeffekt oppfyller kravene til nærings- midlene eller medikamentene som du ønsker å kjøle. 6 Teknisk beskrivelse WAECO kjøleapparater i CR-serien kan avkjøle varer og holde dem nedkjølt. I fryserommet kan du dypfryse varer. Alle materialer som er benyttet i kjøleskapet er beregnet for næringsmidler. Kjølekretsløpet er vedlikeholdsfritt. Kjøleskapene kan brukes på en likespenning på 12 V eller 24 V (f. eks. i bobiler, campingvogner eller på båter).

6.1 Betjeningselementer inni kjøretøyet

Nr. i figur Forklaring 1 Fryserom, fryseskuff 2 Gitter (sammenleggbart, slik at man kan sette flasker i kjøleskapet) 3 Fruktskuff 4 Oppbevaringsskuff 5 Flaskelås (for å feste flasker i dørskuffen) 6 Hylle med lokk (kan slås opp og ned) Nr i fig. 6, side 5 Forklaring 1 Temperaturregulator 2 Grønn LED: Drift 3 Rød LED: Feil 4 Innvendig belysningNO CoolMatic Plassere og koble til kjøleskapet

7 Plassere og koble til kjøleskapet

7.1 Sikkerhetsinformasjon ved installasjon på skip

Vær spesielt oppmerksom på følgende informasjon ved installasjon på skip:

PASS PÅ! Apparatet er beregnet for en krenging på maks. 30°. Ved mon- tering av kjøleskapet må du være oppmerksom på at apparatet må sikres for slike tilfeller. Ta kontakt med autorisert faghandel ved spørsmål angående installasjon. Monter kjøleskapet slik at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene, fig. 8, side 6). Apparatet er beregnet for omgivelsestemperaturer mellom +18°C og +43°C. Vær også oppmerksom på alle etterfølgende installasjonshenvisningene i dette kapittelet.

7.2 Plassere kjøleskapet

PASS PÅ! Fest apparatet slik dette er beskrevet i bruksanvisningen for å unngå farer. Ventilasjonsåpninger i kapslingen eller der apparatet er inn- montert må ikke tildekkes. Kjøleskapet er kun egnet for installasjon i en innbyggingsnisje. Etter innbyggingen skal kun apparatfronten være tilgjengelig.

MERK Ved skult montering fjernes øvre og nedre låsemekanismer. Informasjon om dette får man fra Dometic WAECO-importøren i ditt land (adresser finnes på baksiden av bruksanvisningen).NO Plassere og koble til kjøleskapet CoolMatic

Apparatet er beregnet for omgivelsestemperaturer mellom +18 °C og +43 °C. I kontinuerlig drift må ikke luftfuktigheten ligge over 90 %. Sett kjøleskapet på et tørt og sikkert sted. Unngå å plassere det ved siden av varmekilder som varmeovner, gassovner, varmtvannsledninger osv. Sett ikke apparatet i direkte sollys. Monter kjøleskapet slik at den oppvarmede luften kan trekke godt ut (enten oppover eller til sidene). Sørg derfor for tilstrekkelig lufting (fig. 8, side 6). Kondensat som oppstår under normal bruk av kjøleskapet kan føres ut av kjøleskapet gjennom to avløp. Ved levering er disse avløpene lukket. Begge avløpene befinner seg på baksiden og undersiden av apparatet (fig. m, side 12). ➤ Velg det kondensatavløpet som passer til monteringen og fjern respektive deksel. ➤ Stikk med en spiss gjenstand (f.eks. skrutrekker) ca. 25 til 30 mm inn i avløpet for å åpne apparatet mot innsiden. Hvis du setter kjøleskapet i en nisje, kan du feste det innenfra med egnede skruer: ➤ Løsne blinddekslet (fig. 7 2, side 6). ➤ Skyv kjøleskapet inn i nisjen. ➤ Skru inn egnede skruer (fig. 7 1, side 6) for å feste kjøleskapet. ➤ Trykk blinddekslet (fig. 7 2, side 6) inn i åpningene. Nr i fig. 8, side 6 Forklaring 1 Kald tilluft 2 Varm avtrekksluft 3 Kondensator 4 Avstand over, når det ikke kan sirkulere nok avtrekksluft opp- over eller til sidenNO CoolMatic Plassere og koble til kjøleskapet

PASS PÅ! Juster låsemekanismen kun når døren er åpen. Apparatet kan bli skadet hvis man bruker denne med døren lukket. Lock (Drei hjulet mot høyre til det stopper): Døren er lukket og sikret. For å åpne døren trekker du dørhåndtaket oppover og åpner døren. Vent (Drei hjulet mot venstre til det stopper): Døren er litt åpen, men festet. Bruk denne posisjonen når du ikke skal bruke apparatet på lang tid.

7.4 Endre dørstopperen

Du kan endre dørstopperen slik at døren åpnes mot venstre i stedet for mot høyre. ➤ Gå fram som vist i fig. b, side 8 til fig. d, side 8 for å endre dørstoppe- ren.

7.5 Koble til kjøleskapet

Koble kjøleskapet til likestrøm Kjøleskapene kan drives med 12 V eller med 24 V likespenning.

PASS PÅ! For å unngå spennings- og effekttapene, må kabelen være så kort som mulig og ikke brukket. Unngå derfor ekstra brytere, kontakter eller fordelerbokser. ➤ Bestem nødvendig kabeltverrsnitt avhengig av kabellengden iht. fig. e, side 9. Forklaring til fig. e, side 9 Koordinatakse Betydning Enhet l Kabellengde m ∅ Kabeltverrsnitt mm²NO Plassere og koble til kjøleskapet CoolMatic

PASS PÅ! Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk. For sikkerhets skyld er kjøleskapet utstyrt med en elektronisk polbeskyttelse som beskytter kjøleskapet mot feil polaritet ved batteritilkobling og mot kort- slutning. For å beskytte batteriet, kobles kjøleskapet ut automatisk når spen- ningen ikke lenger er tilstrekkelig (se følgende tabell). 12 V 24 V Utkoblingsspenning 10,4 V 22,8 V Gjeninnkoblingsspenning 11,7 V 24,2 VNO CoolMatic Plassere og koble til kjøleskapet

Koble kjøleskapet til vekselstrøm (tilbehør)

MERK Modell CR140 og alle US-versjoner er kun tilgjengelig i DC/AC-ver- sjoner. Disse kjøleskapene kan uten likeretter brukes både på 12 hhv. 24 V likestrømkilde, samt 110-240 V vekselstrømkilde. Du kan koble kjøleskapene til vekselspenning når du benytter en likeretter (tilbehør): 110 – 240 V: MPS-35

MERK Koble alltid kjøleskapene til likeretteren. Hvis ikke, blir prioritets- koblingen til kjøleskapet satt ut av drift. Prioritetskoblingen beskytter et tilkoblet batteri ved at likeretteren alltid kobler på nettdrift når det kobles til vekselspenning. Gå fram på følgende måte når du kobler kjøleskapet til vekselspenning: ➤ Fest likeretteren som vist til stedet som er beregnet for dette på baksiden av kjøleskapet (fig. g, side 10). ➤ Sikre vekselstrømkretsen med en treg sikring (250 V/4 A). ➤ Koble strømkabelen til vekselstrømnettet. ➤ Plugg støpslet inn i AC-stikkontakten (fig. g 1, side 10). Gå fram på følgende måte når du kobler kjøleskapet til likespenning når det er montert likeretter: ➤ Koble den løse kabelen til likestrømkabelen (fig. g 2, side 10) med bat- teriet: – rød kabel: plusspolen til batteriet – svart kabel: minuspolen til batterietNO Bruke kjøleskapet CoolMatic

MERK Før det nye kjøleskapet tas i bruk, skal man av hygieniske årsaker rengjøre det innvendig og utenpå med en fuktig klut (se også «Ren- gjøring og stell» på side 199).

8.1 Tips for energisparing

Velg et montasjested som har god ventilasjon og som er beskyttet mot solstråling. Avkjøl varm mat før du setter den inn. Ikke åpne kjøleskapet oftere enn nødvendig. La ikke døren stå åpen lenger enn nødvendig. Rim av kjøleskapet hvis det har dannet seg is på det. Unngå unødvendig høy innetemperatur. Rengjør kondensatoren regelmessig for støv og forurensinger.

8.2 Bruke kjøleskapet

Med kjøleskap kan man konservere ferske næringsmidler. Dessuten kan du oppbevare dypfryste matvarer og fryse ned ferske matvarer i fryserommet.

PASS PÅ! Man må ikke sette elektriske apparater inn i kjøleboksen. Unntak fra dette skal være godkjent av produsenten. Pass på at drikkevarer eller matvarer i glassbeholdere ikke blir for kalde. Ved frysing utvider drikke og flytende matvarer seg. Glass- beholderen kan derfor bli ødelagt. Næringsmidler må oppbevares i originalforpakning eller i egne- de beholdere. Pass på at kun gjenstander hhv. varer som tåler nedkjøling til innstilt temperatur befinner seg i kjøleskapet. ➤ Slå på kjøleskapet samtidig som du dreier temperaturregulatoren (fig. 6 1, side 5) mot høyre.NO CoolMatic Bruke kjøleskapet

MERK Etter at kjøleskapet er slått på, tar det omlag 60 s før kompressoren starter. Stille inn temperatur Du kan stille inn temperaturen trinnløst ved hjelp av temperaturregulatoren. Den integrerte termostaten regulerer temperaturen på følgende måte: 1 = laveste kjøleeffekt 7 = høyeste kjøleeffekt

MERK Kjøleeffekten kan bli påvirket av – omgivelsestemperaturen, – mengden matvarer som skal kjøles, – hvor ofte døren blir åpnet. Konservere matvarer Du kan konservere matvarer i fryseskuffen. Konserveringstiden til matvarene er vanligvis oppgitt på emballasjen.

MERK Konserver matvarer som lett tar til seg lukt og smak, samt væsker og produkter med høyt alkoholinnhold i tette beholdere. Fryseskuffen er delt inn i forskjellige soner som har forskjellig temperatur: De kaldeste sonene befinner seg like over frukt- og grønnsakskuffen, nær bakveggen. Vær oppmerksom på temperatur- og holdbarhetsdatoen på pakningen til matvarene. ➤ Vær oppmerksom på følgende ved konservering: – Frys aldri ned igjen produkter som har vært opptint, men bruk i stedet disse matvarene så snart som mulig. – Pakk inn matvarene i aluminiumsfolie eller plastfolie og legg dem i en beholder med lokk. På denne måten bevarer man aroma, substans og friskhet bedre.NO Bruke kjøleskapet CoolMatic

Avriming av kjølerommet Kondensat som har samlet seg opp under drift kan fjernes på to måter: det kan føres direkte ut: Ta ut oppsamlingsskålen (fig. a 1, side 7). Koble en slange (fig. 0 2, side 7) til avløpsstussene (fig. 0 1, side 7). samle i oppsamlingsskålen: Tøm oppsamlingsskålen (fig. a 1, side 7) ved behov. Avriming av fryseskuff

PASS PÅ! Bruk aldri mekaniske verktøy til å fjerne islag eller for å løsne fast- frosne gjenstander. Unntak fra dette skal være godkjent av produ- senten. Gå fram på følgende måte for å avrime kjøleskapet: ➤ Ta ut matvarene. ➤ Oppbevar dem evt. i et annet kjøleapparat, slik at de holder seg kalde. ➤ Still temperaturregulatoren på «0». ➤ La døren stå åpen. Slå av kjøleskapet Hvis kjøleskapet ikke skal brukes på lang tid, gjør du følgende: ➤ Still temperaturregulatoren på trinn «0». ➤ Koble tilkoblingskabelen fra batteriet eller trekk støpslet til vekselstrøms- ledningen ut av likeretteren. ➤ Rengjør kjøleskapet (se «Rengjøring og stell» på side 199). ➤ Drei låsehjulet (fig. 9 1, side 6) mot venstre til det stopper («Vent»). ➤ Lukk døren til den går i lås. ✓ Døren forblir åpen, og hindrer at det dannes lukt. Skifte innvendig belysning Når lyset inni kjøleskapet er gått, kan du skifte LED-lyspæren (DC 12 – 24 V, 0,3 W). Bytt kun i LED-lyspærer som kan drives med 12 V og 24 V.NO CoolMatic Rengjøring og stell

➤ Ta av dekslet. ➤ Trekk lyspæren (fig. 6 4, side 5) ut av bøylene. ➤ Skyv den nye lyspæren mellom bøylene til den går i lås. Skifte sikring (kun DC/AC-kjøleskap) Når sikringen i likeretteren er defekt, kan du bytte denne. ➤ Hev sikringsinnsatsen (fig. g 3, side 10) med en skrutrekker. ➤ Skift sikringen (250 V/4 A). ➤ Lukk sikringsrommet igjen. 9 Rengjøring og stell

PASS PÅ! Bruk ikke sterke vaskemidler eller harde gjenstander til rengjø- ring, da det kan skade kjøleskapet. Bruk aldri harde eller spisse redskaper for å fjerne islag eller for å løsne fastfrosne gjenstander. ➤ Rengjør kjøleskapet regelmessig og med en gang det er skittent med en fuktig klut. ➤ Pass på at det ikke drypper vann inn i tettingene. Dette kan skade elek- tronikken. ➤ Etter at kjøleskapet er rengjort, tørker man ut av det med en fuktig klut. 10 Garanti Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veilednin- gen) eller til din faghandler. Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon: kopi av kvitteringen med kjøpsdato, årsak til reklamasjonen eller beskrivelse av feilen.NO Deponering CoolMatic

ADVARSEL! Farlig for barn! Før ditt gamle kjøleskap skal deponeres: – Ta av dørene. – La hyllene bli værende i kjøleskapet, slik at barn ikke kan gå inn i det. ➤ Lever emballasje til resirkulering så langt det er mulig.

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkule- ringsstasjon eller hos din faghandler. 12 Utbedre feil Betydningen til den røde lysdioden (fig. 6 2, side 5) Ved driftsfeil tennes lysdiodene flere ganger. Antall impulser avhenger av type feil. Hver tenning varer et fjerdedels sekund. I tilknytning til impulsseriene følger det en pause. Sekvensen for feilen gjentas hvert fjerde sekund. Antall lysimpulserFeil Mulig årsak1 Forsyningsspenning Forsyningsspenningen ligger utenfor det innstilte området2 Vifte-overstrøm Viften belaster elektronikkenheten med mer enn 1 A.3 Motoren starter ikke Rotoren sitter fast.Differansetrykket i kjølesystemet er for høyt (> 5 bar).4 For lavt turtall Når kjølesystemet er for sterkt belastet, kan ikke motorens minimumsturtall på 1850 min opprettholdes5 Overtemperaturen på elektro-nikkenhetenHvis kjølesystemet er for sterkt belastet eller ved for høy temperatur, blir elektronikken for varm.NO CoolMatic Utbedre feil

Batterispenning for lav Lad batteri Startforsøk med

Løs kabelforbindelse Dårlig kontakt (korrosjon) Opprett forbindelse Batterikapasiteten for dårlig Bytt batteri For lite kabeltverrsnitt Bytt kabel (fig. e, side 9) Startforsøk med

Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kompressoren mellom stiftene Kompressoren defekt Bytt kompressor

Innkoblingsspenning elektronikk

Kompressoren går ikke (tilkobling til vekselspenning) Kjølebelastningen øker, innetemperaturen stiger Uvanlig støy Feil Mulig årsak Løsning Ingen spenning Brudd i tilkoblingsledningen Opprett forbindelse Hovedbryteren er defekt (hvis en slik er montert) Bytt hovedbryter Ekstra ledningssikringer avbrent (i til- felle dette er montert) Bytt ledningssikringer Det er spenning på, men kompressoren går ikke Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Elektrisk brudd i kompressoren mellom stiftene Kompressoren defekt Bytt kompressor Feil Mulig årsak Løsning Kompressoren går lenge/kontinuerlig Omgivelsestemperaturen for høy – Utilstrekkelig ventilasjon Flytt kjøleskapet Kondensatoren er skitten Rengjør kondensatoren Defekt vifte Bytt viften Kompressoren går sjelden Batteriene utslitt Lad batteri Feil Mulig årsak Løsning Høy brumming Komponenten til kjølekretsløpet kan ikke svinge fritt (ligger i veggen) Bøy komponenten forsik- tig av Fremmedlegeme innklemt mellom kjølemaskin og vegg Fjern fremmedlegemer Viftestøy –NO CoolMatic Tekniske data

13 Tekniske data Alle kjøleskap i CR-serien har følgende spesifikasjoner: Mål: fig. h, side 10 til fig. l, side 12 Tilkoblingsspenning 12 Vg/24 Vg (se typeskilt på kjøleskapet) Tilkobling til vekselstrøm via likeretter (Tilbehør, på CR140 og US-versjoner integrert i apparatet): – 110 – 240 V~: Likeretter MPS-35 Kjøletemperaturområde kjøleskuff: +10 °C til 0 °C Kjøletemperaturområde fryseskuff: 0 °C til –18 °C Luftfuktighet: maksimum 90 % Kontinuerlig krenging: maks. 30° Maks. trykk: ND 11 bar/HD 25 bar Kjølemiddel: C
