РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CoolMatic CR140 WAECO

Инструкциям по эксплуатации

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

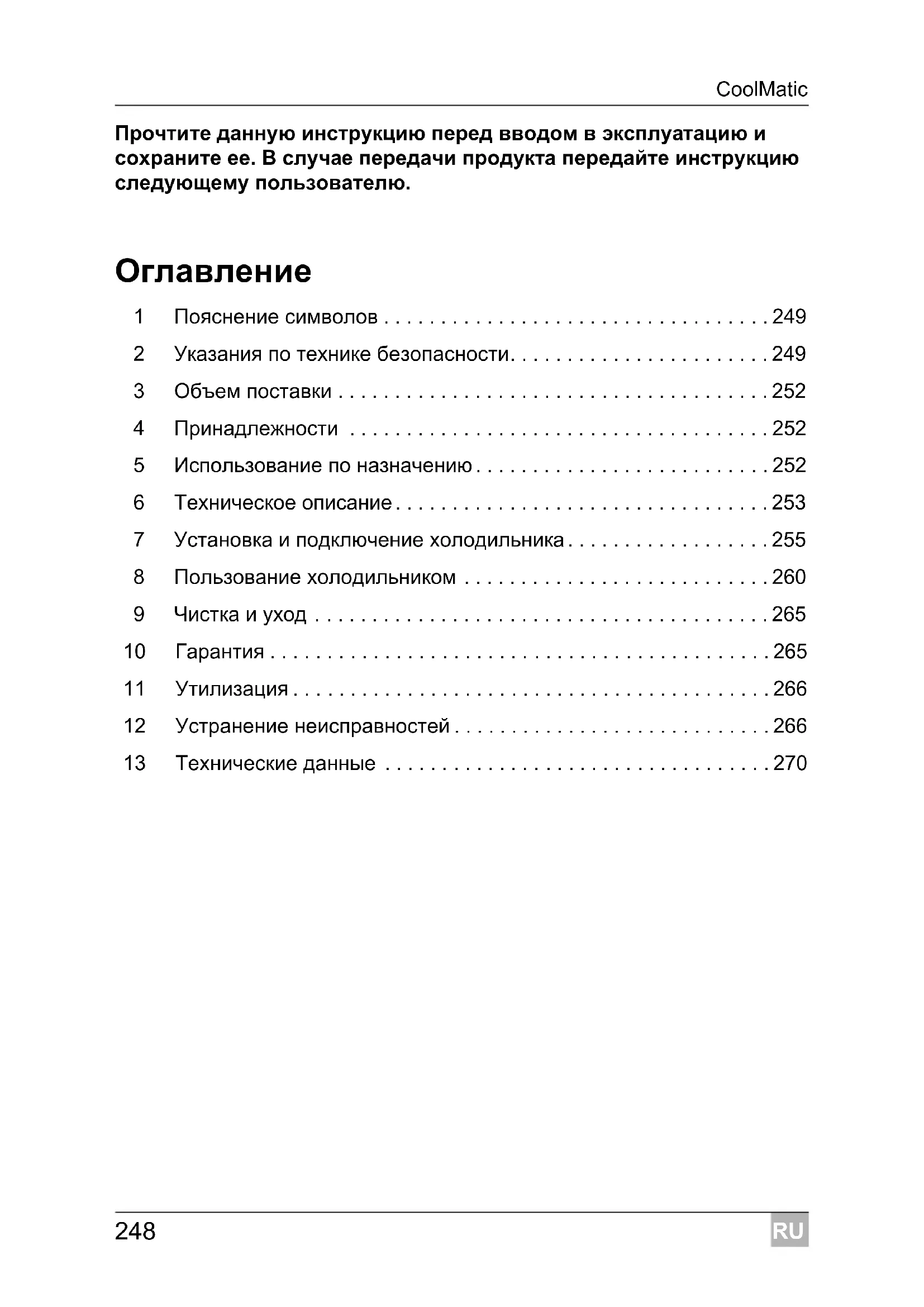

Оглавление

1 Пояснение символов ..... 249
2 Указания по технике безопасности....249
3 Объем поставки 252
4 Принадлежности 252
5 Использование по назначению....252
6 Техническое описание....253
7 Установка и подключение холодильника....255
8 Пользование холодильником .....260
9 Чистка и уход 265
10 Гарантия 265
11 Утилизация....266
12 Устранение неисправностей....266
13 Технические данные .....270

1 Пояснение символов

ОПАСНОСТЬ!

Указания по технике безопасности: Несоблюдение ведет к смертельному исходу или тяжелым травмам.

ПРЕДУПРЕЖДЕНИЕ!

Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

Действие: Этот символ указывает на то, что Вы должны выполнить определенное действие. Требуемые действия описываются шаг за шагом.
√ Этот символ описывает результат действия.

Рис. 1 5, стр. 3: Данное указание обращает Ваше внимание на рисунок, в данном примере на „позицию 5 на рисунке 1 на странице 3“.

2 Указания по технике безопасности

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Повреждения продукта из-за механических воздействий и перенапряжений
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

2.1 Общая безопасность

ОПАСНОСТЬ!

- Опасность для жизни!

При использовании на катерах и лодках: при работе от сети строго следите за тем, чтобы электропитание было защищено устройством защитного отключения!

ПРЕДУПРЕЖДЕНИЕ!

• Перед вводом прибора в эксплуатацию убедитесь в том, что рабочее напряжение идентично напряжению батареи (см. заводскую табличку).
• Если соединительный кабель этого прибора получает повреждения, его необходимо заменить на специальный соединительный кабель, который можно приобрести у изготовителя или в его сервисном центре.
• Выполнение электропроводки в сырых и влажных помещениях доверяйте только специалистам.
• Запрещается вводить прибор в работу, если он имеет видимые повреждения,
• Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить к серьезным опасностям.

ВНИМАНИЕ!

• Внимание! Категорически запрещается вскрывать или повреждать холодильный контур.
• Установите прибор в сухом, защищенном от брызг месте.
• Не устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).
• Следите за тем, чтобы не перекрывались вентиляционные прорези.
• Не храните в приборе взрывоопасные вещества, например, аэрозольные баллончики с газом.

2.2 Техника безопасности при работе прибора

ОПАСНОСТЬ!

- Опасность для жизни!

Не беритесь голыми руками за оголенные провода. Это прежде всего касается работы от сети переменного тока.

ПРЕДУПРЕЖДЕНИЕ!

• Отсоедините прибор и другие потребители от батареи, прежде чем зарядить ее устройством для ускоренного заряда. Перенапряжение может повредить электронные узлы приборов.
• Лица (включая детей), которые в связи с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний, не в состоянии пользоваться данным изделием, не должны использовать это изделие без постоянного присмотра или инструктажа ответственного лица.
• Электроприборы не являются детскими игрушками!
  Дети не в состоянии правильно оценить опасности, исходящие от электроприборов. Не оставляйте детей пользоваться электроприборами без присмотра.

ОСТОРОЖНО!

• Если Вы присоединяете прибор к батарее, то убедитесь в том, что продукты питания не контактируют с электролитом.
• Защищайте прибор от дождя и влаги.

УКАЗАНИЕ

• Для экономии энергии своевременно оттаивайте прибор.
• Отсоединяйте прибор от электропитания, если Вы предполагаете не использовать его длительное время.

3 Объем поставки

Кол-во Наименование

1 Холодильник

1 Комплект кабелей (только для исполнения переменного тока)

1 Инструкция по эксплуатации

4 Принадлежности

Продается в качестве принадлежности (не входит в объем поставки):

Арт. № Наименование Пояснение

MPS-35 Выпрямитель для 110 – 240 В

Преобразует входное напряжение для подключения холодильника, предназначенного только для работы от 12 или 24-В-, к сети переменного тока 110 - 240В.

5 Использование по назначению

Холодильник предназначен для охлаждения и глубокого охлаждения продуктов питания. Прибор можно подключать к различным источникам питания (12 В и 24 В и/или 110–240 В).

ОСТОРОЖНО! Опасность для здоровья!

Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые нужно охладить.

6 Техническое описание

Холодильники WAECO серии CR могут охлаждать продукты и поддерживать их в охлажденном состоянии. В морозильной камере продукты могут подвергаться глубокому охлаждению.

Все материалы, используемые в холодильнике, не вызывают опасений для продуктов питания. Холодильный контур не требует питания.

Холодильники пригодны для работы от сети постоянного тока напряжением 12 В или 24 В (например, в кемперах, жилых прицепах или на катерах).

УКАЗАНИЕ

Модель CR-140 и все версии для США предлагаются только в исполнении для постоянного/переменного тока. Эти холодильники могут работать как от источника постоянного тока с напряжением 12 или 24 В, так и от источников переменного тока с напряжением 110–240 В. Напряжение питания прибора указано на заводской табличке, расположенной на его задней стороне.

С помощью выпрямителя (принадлежность) холодильники на 12 или 24 В могут быть присоединены к сети переменного тока:

- Выпрямитель WAECO CoolPower MPS35: для использовании в сети 110–240 В

При применении на катерах и лодках холодильник может быть подвергнут постоянному крену в 30°.

С помощью термостата можно плавно регулировать требуемую температуру.

6.1 Органы управления во внутренней камере

Различные типы холодильников показаны на следующих рисунках:

• CR 50: рис. 1, стр. 3
• CR 65: рис. 2, стр. 3
• CR 80: рис. 3, стр. 4
• CR 110: рис. 4, стр. 4
• CR 140: рис. 5, стр. 5

No на рисунке	Пояснение
1 Морозильная камера
2	Решетка (откидывающаяся, чтобы в холодильную камеру можно было поставить бутылки)
3	Отделение для фруктов
4 Полка
5 Фиксатор бутылок(для фиксации бутылок в дверном отделении)
6	Верхнее отделение (откидное)

6.2 Органы управления

No на рис. 6, стр. 5	Пояснение
1 Регулятор температуры
2	Зеленый светодиод: Эксплуатация
3	Красный светодиод: Неисправность
4 Внутреннее освещение

7 Установка и подключение холодильника

7.1 Указания по безопасности при установке на катерах и лодках

При установке на катерах и лодках соблюдайте следующие указания:

ОПАСНОСТЬ!

При работе от сети строго следите за тем, чтобы электропитание было защищено устройством защитного отключения!

ВНИМАНИЕ!

• Прибор рассчитан на крен до 30°. При установке холодильника учитывайте, что прибор должен быть защищен для этих условий. По вопросам по установке обращайтесь в специализированную компанию.
• Устанавливайте холодильник так, чтобы нагретый воздух мог хорошо отводиться (либо вверх, либо в стороны, рис. 8, стр. 6).
• Прибор предназначен для работы при температуре окружающей среды от +18 °C до +43 °C.

Соблюдайте все другие указания по установке, приведенные в этой главе.

7.2 Установка холодильника

ВНИМАНИЕ!

• Во избежание опасностей закрепите прибор так, как описано в инструкции по эксплуатации.
• Не перекрывайте отверстия (вентиляционные прорези и т. п.) в корпусе или встроенной конструкции какими-либо предметами.
• Холодильник подходит только для установке в нише. После монтажа должен иметься свободный доступ только к лицевой панели прибора.

УКАЗАНИЕ

При монтаже в двери снимите верхний и нижний стопорный механизм. Информацию об этом Вы можете получить в представительстве Dometic WAECO в Вашей стране (адреса приведены на оборотной стороне инструкции).

Прибор предназначен для работы при температуре окружающей среды от +18 °C до +43 °C. В непрерывном режиме относительная влажность воздуха не должна превышать 90 %.

Установите холодильник в сухом, защищенном месте. Избегайте установки вблизи источников тепла, например, радиаторов отопления, газовых печей, труб горячей воды и т. п. Не оставляйте прибор под прямыми солнечными лучами.

Устанавливайте холодильник так, чтобы нагретый воздух мог хорошо отводиться (либо вверх, либо в стороны). Поэтому обеспечивайте достаточную вентиляцию (рис. 8, стр. 6).

No на рис. 8, стр. 6	Пояснение
1 Холодный приточный воздух
2 Теплый отходящий воздух
3 Конденсатор
4	Расстояние над, если вверху или сбоку отходящий воздух не может достаточно циркулировать

Образующийся при нормальной работе холодильника конденсат можно отвести по двум стокам в приборе. В состоянии прибора при поставке эти стоки заглушены. Оба стока находятся на задней и нижней стороне прибора (рис. 23, стр. 12).

▶ Выберите подходящий для места монтажа сток конденсата и вытащите из него крышку.
▶ Вставьте острый предмет (например, отвертку) на 25 - 30 мм в сток, чтобы открыть внутреннюю сторону прибора.

Если Вы устанавливаете холодильник в нишу, то Вы можете зафиксировать его изнутри подходящими винтами.

▶ Выньте заглушки (рис. 7 2, стр. 6).

▶ Задвиньте холодильник в нишу.
▶ Для крепления холодильника ввинтите подходящие винты (рис. 7 1, стр. 6).
▶ Вставьте заглушки (рис. 7 2, стр. 6) в отверстия.

7.3 Отпускание блокировки

Холодильник имеет стопорный механизм (рис. 9 1, стр. 6), который также служит транспортным фиксатором. Возможны следующие настройки:

ВНИМАНИЕ!

Смещайте стопорный механизм только при открытой дверце. При использовании при открытой дверце прибор получает повреждения.

• Lock (повернуть колесико до упора вправо): дверца закрыта и зафиксирована.
  Для открытия дверцы потяните ручку вверх и откройте дверцу.
• Vent (повернуть колесико до упора влево): дверца слегка открыта, но зафиксирована.
  Используйте это положение, если Вы выводите прибор из работы на длительный срок.

7.4 Смена упора двери

Вы можете изменить упор дверцы так, чтобы дверца открывалась влево, а не вправо.

Для смены упора дверцы выполните действия, как показано на рис. 12, стр. 8 - рис. 14, стр. 8.

7.5 Присоединение холодильника

Присоединение холодильника к источнику постоянного тока

Холодильники могут работать от источника постоянного тока с напряжением 12 В или 24 В.

ВНИМАНИЕ!

Во избежание потерь напряжения и мощности кабель должен быть как можно короче.

Поэтому не используйте дополнительные выключатели, штекеры или распределительные коробки.

Определите необходимое поперечное сечение кабеля в зависимости от его длины согласно рис. 15, стр. 9.

Пояснения к рис. 15, стр. 9

Ось координат Значение	Единица измерения
І Длина кабеля м
Поперечное сечение кабеля	мм

ВНИМАНИЕ!

Соблюдайте правильную полярность.

▶ Перед вводом прибора в эксплуатацию убедитесь в том, что рабочее напряжение идентично напряжению батареи (см. заводскую табличку).

»Присоедините холодильник

— по возможности, прямо к полюсу батареи, или
– к разъему с напряжением 12 или 24 В постоянного тока.

Защитите положительный провод предохранителем на 15 А (при 12 В) или 7,5 А (при 24 В) (рис. 16 1, стр. 9).

▶Соедините красный кабель (рис. 16 rt, стр. 9) с положительным полюсом батареи.
▶ Соедините черный кабель (рис. 16 sw, стр. 9) с отрицательным полюсом батареи.

ВНИМАНИЕ!

Отсоедините прибор и другие потребители от батареи, прежде чем зарядить ее устройством для ускоренного заряда.

Перенапряжение может повредить электронные узлы приборов.

В целях безопасности холодильник оснащен электронной защитой от включения с неправильной полярностью, которая защищает холодильник от повреждений при неправильном включении и от короткого замыкания. Для защиты батареи холодильник автоматически отключается в случае недостаточного напряжения (см. следующую таблицу).

	12 В	24 В
Напряжение отключения	10,4 В	22,8 В
Напряжение повторного включения	11,7 В	24,2 В

Присоединение холодильника к источнику переменного тока (при- надлежность)

УКАЗАНИЕ

Модель CR 140 и все версии для США предлагаются только в исполнении для постоянного/переменного тока. Эти холодильники, не используя выпрямитель, могут работать не только от источника постоянного тока с напряжением 12 или 24 В, но и от источников переменного тока с напряжением 110 – 240 В.

Вы можете присоединить холодильники к переменному напряжению, используя выпрямитель (принадлежность):

● 110 B – 240 B: WAECO CoolPower MPS35

ОПАСНОСТЬ! Опасность для жизни!

• Не возитесь со штекерами и выключателями, если у Вас влажные руки или Вы стоите ногами на мокрой поверхности.
• Если холодильник на борту катера работает от береговой сети с напряжением 230 В, то Вы обязательно должны установить автоматический выключатель дифференциальной защиты между сетью 230 В и холодильником.
  Проконсультируйтесь со специалистом.

УКАЗАНИЕ

Всегда присоединяйте холодильники к выпрямителю. В противном случае выводится из работы приоритетная схема холодильника.

Приоритетная схема защищает присоединенную батарею, всегда переключая выпрямитель на работу от сети, если присоединено переменное напряжение.

При присоединении холодильника к переменному напряжению соблюдайте следующий порядок действий:

Закрепите выпрямитель, как показано на рисунке, в предусмотренном для него месте сзади на холодильнике (рис. 17, стр. 10).
▶ Защитите цепь переменного тока инерционным предохранителем (250 В/4 А).
▶ Соедините токоведущий кабель с сетью переменного тока.
▶Вставьте вилку в розетку (рис. 17 1, стр. 10).

При присоединении холодильника к постоянному напряжению при установленном выпрямителе соблюдайте следующий порядок действий:

▶ Соедините незакрепленный кабель кабеля постоянного тока (рис. 17 2, стр. 10) с батареей:

– Красный кабель: положительный полюс батареи
– Черный кабель: отрицательный полюс батареи

8 Пользование холодильником

УКАЗАНИЕ

Перед вводом нового холодильника в работу его, в гигиенических целях, следует протереть снаружи и изнутри влажной тряпкой (см. также «Чистка и уход» на стр. 265).

8.1 Советы по энергосбережению

• Выбирайте хорошо проветриваемое, защищенное от солнечных лучей место применения.
• Дайте теплым блюдам охладиться, прежде чем поставить их в холодильник.
• Не открывайте холодильник чаще, чем это действительно необходимо.
• Не оставляйте дверцу открытой дольше, чем это действительно необходимо.
• Оттаивайте холодильник, как только образовался слой льда.
• Избегайтеизлишне низкую внутреннюю температуру.
• Регулярно очищайте конденсатор от пыли и загрязнений.

8.2 Пользование холодильником

Холодильник позволяет консервировать свежие пищевые продукты. Кроме того, можно консервировать глубоко замороженные в морозильной камере продукты питания и замораживать свежие пищевые продукты.

ВНИМАНИЕ!

• Внутри холодильника запрещается использовать какие-либо электрические приборы. Исключение составляют приборы, допущенные в этих целях изготовителем.
• Следите за тем, чтобы напитки или блюда в стеклянных емкостях не охлаждались слишком сильно.
  При замерзании напитки и жидкие блюда расширяются. Это может приводить к разрушению стеклянных емкостей.
• Продукты питанияразрешается хранить только в оригинальной упаковке или подходящих емкостях.
• Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать до выбранной температуры.

Включите холодильник, поворачивая регулятор температуры (рис. 6 1, стр. 5) вправо.

УКАЗАНИЕ

После включения холодильнику требуется около 60 с до запуска компрессора.

Настройка температуры

Вы можете плавно настраивать температуру регулятором температуры. Встроенный термостат регулирует температуру следующим образом:

● 1 = минимальная холодопроизводительность
- 7 = максимальная холодопроизводительность

УКАЗАНИЕ

На холодопроизводительность могут влиять:

– температура окружающей среды,
– количество консервируемых продуктов питания,
– частота открытия дверцы.

Консервирование продуктов питания

В холодильной камере Вы можете консервировать продукты питания. Время консервирования продуктов питания, как правило, указано на упаковке.

ВНИМАНИЕ!

Не консервируйте теплые продукты в холодильной камере.

Не ставьте в морозильную камеру стеклянные емкости с жидкостями.

УКАЗАНИЕ

Консервируйте продукты питания, которые легко поглощают запах и вкус, а также жидкости и продукты с высоким содержанием спирта, в плотных емкостях.

Холодильная камера разделена на различные зоны, имеющие различную температуру.

• Самые холодные зоны находятся непосредственно под ящиками для овощей и фруктов, близи задней стенки.
• Соблюдайте указания по температуре и сроку хранения, приведенные на упаковках продуктов питания.

▶ При консервировании соблюдайте следующие указания:

– Не замораживайте повторно продукты, которые оттаивают или были оттаяны, а используйте их как можно скорее.
- Заверните продукты питания в алюминиевую фольгу или полиэтиленовую пленку и закройте их крышкой в подходящих емкостях. Благодаря этому лучше консервируются аромат, субстанция и свежесть.

Оттаивание холодильной камеры

Прибор предлагает два варианта слива образующегося при работе конденсата:

- отвод непосредственно наружу:

Выньте поддон (рис. 11 1, стр. 7).

Присоедините шланг (рис. 10 2, стр. 7) к патрубку для оттаивания (рис. 10 1, стр. 7).

- сбор в поддоне:

При необходимости, опорожните поддон (рис. 11 1, стр. 7).

Оттаивание морозильной камеры

ВНИМАНИЕ!

Для удаления слоя льда и отделения примерзших продуктов не используйте механические инструменты. Исключение составляют приборы, допущенные в этих целях изготовителем.

При оттаивании холодильника соблюдайте следующий порядок действий:

▶ Выньте охлаждаемые продукты.
▶ При необходимости, переложите их в другой холодильник, чтобы они оставались холодными.
Установите регулятор температуры в положение «0».
▶ Оставьте дверцу открытой.

Выключение и временное прекращение эксплуатации холодильника

При прекращении эксплуатации холодильника на длительный срок соблюдайте следующий порядок действий:

▶ Поверните регулятор температуры в положение «0».
Отсоедините соединительный кабель от батареи или вытяните штекер кабеля переменного тока из выпрямителя.
▶ Очистите холодильник (см. «Чистка и уход» на стр. 265).
▶ Поверните стопорное колесико (рис. 9 1, стр. 6) до упора влево («Vent»).
▶ Прикрывайте дверцу, пока она не зафиксируется.
√ Дверца остается открытой, предотвращая появление запахов.

Замена внутреннего освещения

Если внутреннее освещение холодильника неисправно, Вы можете заменить светодиодные источники света (12 – 24 В пост. тока, 0,3 Вт). При замене используйте только светодиодные источники света, которые могут работать от 12 В и 24 В.

▶Снимите крышку.
▶ Вытяните светодиод (рис. 6 4, стр. 5) из зажимов.
Вставьте новый светодиод между зажимами так, чтобы он зафиксировался.

Замена предохранителя (только в исполнении холодильников для постоянного/переменного тока)

Если предохранитель в выпрямителе неисправен, Вы можете заменить предохранитель.

▶ Поднимите отсек для предохранителя (рис. 17 3, стр. 10) отверткой.
▶ Замените предохранитель (250 В/4 А).
▶ Закройте отсек для предохранителя.

9 Чистка и уход

ВНИМАНИЕ!

• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям холодильника.
• Для ускорения процесса оттаивания не используйте твердые или острые инструменты.

Регулярно и по необходимости очищайте холодильник влажной тряпкой.
▶ Следите за тем, чтобы в уплотнения не попадала вода. Это может приводить к повреждениям электронных узлов.
▶ После очистки протрите холодильник насухо тряпкой.

10 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,
• причину рекламации или описание неисправности.

11 Утилизация

ПРЕДУПРЕЖДЕНИЕ! Ловушка для детей!

Перед утилизацией старого холодильника:

– Снимите дверцы.
– Оставьте полки в холодильнике, чтобы в него не могли войти дети.

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

12 Устранение неисправностей

Значение мигания красного светодиода (рис. 6 2, стр. 5)

При неполадках в работе светодиод несколько раз загорается. Количество импульсов зависит от вида неисправности.

Каждое загорание длится одну четвертую часть секунды. После серии импульсов следует пауза. Последовательность повторяется каждые четыре секунды.

Количествосветовыхимпульсов	Неисправность Возможная причина
1	Напряжение питания	Напряжение питания находится вне настроенного диапазона.
2	Ток перегрузки вентилятора	Вентилятор нагружает электронный модуль током свыше 1 А.
3	Двигатель не запускается	Заедание ротора.Слишком большая разность давлений в системе охлаждения (>5 бар).
4	Слишком низкая частота вращения	При слишком большой нагрузке на систему охлаждения не удается поддержать минимальную частоту вращения двигателя в 1850 мин ^-1 .
5 Перегрев электронного модуля		При слишком большой нагрузке на систему охлаждения или при слишком высокой температуре электронный модуль перегревается.

Слишком низкая внутренняя температура в положении регулятора «1»

Неисправность Возможная причина Устранение
Компрессор работает непрерывно	Неисправен термостат Заменить термостат
Компрессор работает долго	В морозильной камере было замо- –рожено большое количество про-дуктов

Компрессор не работает (подключение к батарее)

Неисправность Возможная причина Устранение
U_3 = 0 В	Обрыв соединительного кабеля батарея – электронный модуль	Восстановить соединение
	Неисправен главный выключатель (если имеется)	Заменить главный выключатель
	Перегорел дополнительный линейный предохранитель (если имеется)	Заменить линейный предохранитель
U_3 U_вкл	Слишком низкое напряжение батареи	Зарядить батарею
Попытка пуска с U_3 U_выкл	Рассоединившееся кабельное соединение Плохой контакт (коррозия)	Восстановить соединение
	Слишком низкая емкость батареи	Замена батарейки
	Слишком низкое поперечное сечение кабеля	Заменить кабель (рис. 15, стр. 9)
Попытка пуска с U_3 U_вкл	Слишком высокая температура окружающей среды	–
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
Электрический разрыв в компрессоре между штифтами	Компрессор неисправен	Заменить компрессор

U_3 Напряжение между положительным и отрицательным выводом электронного модуля

U_вкл Напряжение включения электронного модуля

U_выкл Напряжение выключения электронного модуля

Компрессор не работает (подключение к переменному напряжению)

Неисправность Возможная причина Устранение
Отсутствует напряжение	Обрыв в соединительном кабеле	Восстановить соединение
	Неисправен главный выключатель (если имеется)	Заменить главный выключатель
	Перегорел дополнительный линейный предохранитель (если имеется)	Заменить линейный предохранитель
Напряжение имеется, но компрессор не работает	Слишком высокая температура окружающей среды	–
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
Электрический разрыв в компрессоре между штифтами	Компрессор неисправен	Заменить компрессор

Холодопроизводительность уменьшается, внутренняя температура растет

Неисправность Возможная причина Устранение
Компрессор работает долго/непрерывно	Слишком высокая температура –окружающей среды
	Недостаточная приточно-вытяжная вентиляция	Переставить холодильник
	Загрязнен конденсатор	Очистить конденсатор
	Неисправен вентилятор	Заменить вентилятор
Компрессор работает редко	Батарея разряжена	Зарядить батарею

Необычные шумы

Неисправность Возможная причина Устранение
Громкое гудение	Деталь холодильного контура не может свободно колебаться (прилегает к стенке)	Осторожно изогнуть деталь
	Между холодильной машиной и стенкой зажаты инородные предметы	Удалить инородные предметы
	Шум вентилятора –

13 Технические данные

Все холодильники серии CR имеют следующие характеристики:

● Размеры: рис. 18, стр. 10 - рис. 22, стр. 12
- Подводимое напряжение 12 В---/24 В--- (см. заводскую табличку холодильника)
- Присоединение к переменному току через выпрямитель (принадлежность, в CR-140 и версиях для США интегрирован в прибор): - 110 – 240 В\~: выпрямитель MPS-35

- Диапазон температур в холодильной камере: от +10 °C до 0 °C

- Диапазон температур в морозильной камере: от 0 °C до –18 °C

- Относительная влажность воздуха: макс. 90 %

- Постоянный крен: макс. 30°

● Макс. давление: НД 11 бар/ВД 25 бар

- Вытеснитель: C_5H_10

● Климатический класс: Т

- Испытания/сертификаты:

CE www.tuv.com TÜV TÜV (Standard Group) 10:1000000000 GS geprüfte Sicherheit e 4

Холодильный контур содержит R-134a.

	CR 50 CR 65
Емкость:	4
Из них морозильная камера:	5 л	7,2 л
Номинальный ток:	5,7 А при 12 В---2,8 А при 24 В---	5,7 А при 12 В---2,8 А при 24 В---
Средняя потребляемая мощность:	40 Вт	45 Вт
Вес:	19 кг	20 кг
Хладагент R134а:	53 гCR 80	55 гCR 110
Емкость:Из них морозильная камера:	87,9 л	10,2 л
Номинальный ток:	5,9 А при 12 В===3,0 А при 24 В===	5,9 А при 12 В===3,0 А при 24 В===
Средняя потребляемая мощность:	48 Вт	50 Вт
Вес: 23 кг 28 кг
Хладагент R134а:	66 г	68 г
	CR 140
Емкость:Из них морозильная камера:	136 л11,5 л
Номинальный ток:	5,9 А при 12 В===3,0 А при 24 В===
Средняя потребляемая мощность:	70 Вт
Категория:	6
Класс энергоэффективности:	A+
Потребление энергии:	158 кВт*ч/год
Климатический класс:	N, ST, T
Температура окружающей среды:	+16 °C -+43 °C
Акустическая эмиссия:	46 dB
Вес:	32 kg
Хладагент R-134а:	75 g
