KÄYTTÖOHJE CoolMatic CR140 WAECO

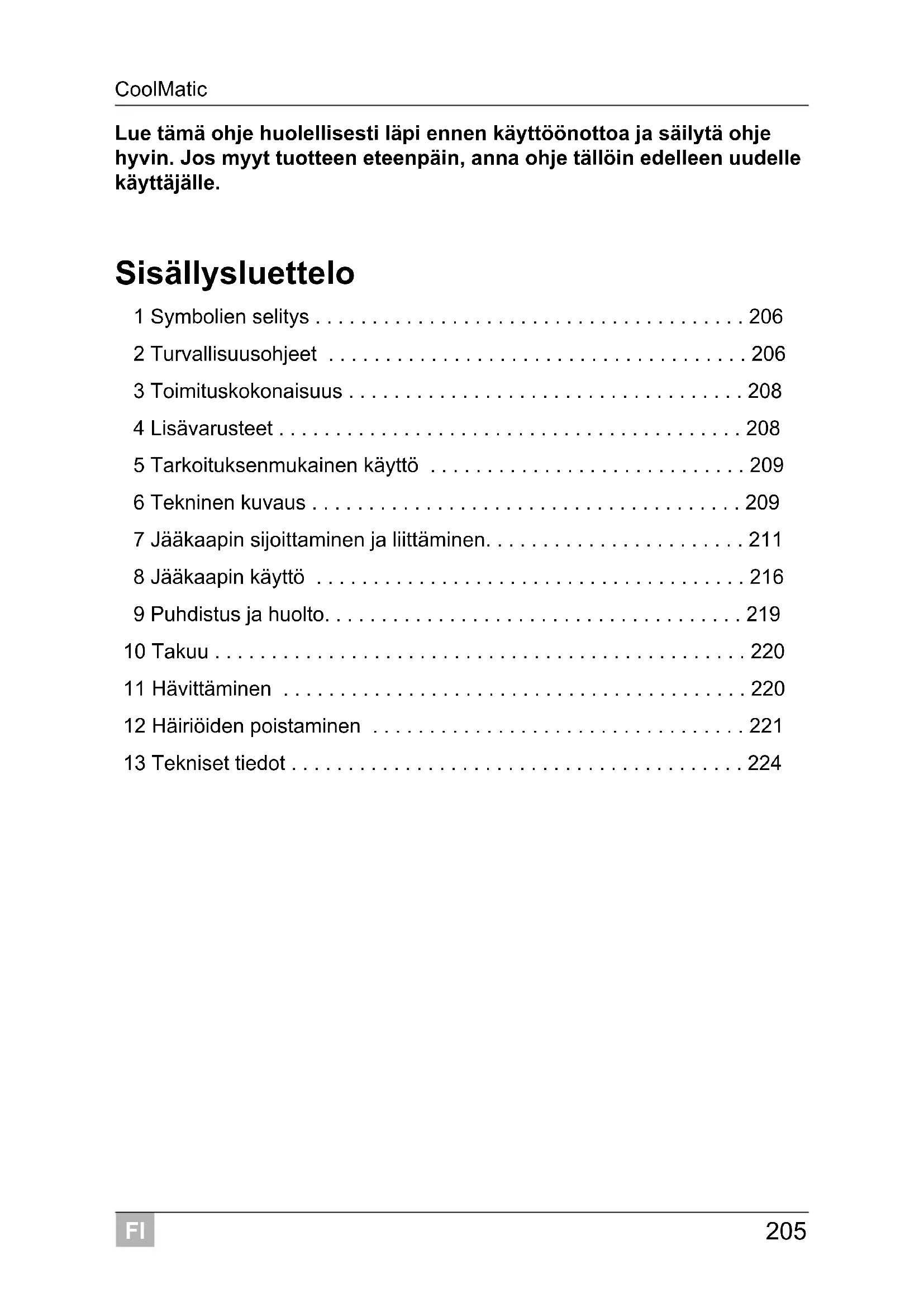

• Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitys p. 206
• 2 Turvallisuusohjeet p. 206
• 3 Toimituskokonaisuus p. 208
• 4 Lisävarusteet p. 208
• 5 Tarkoituksenmukainen käyttö p. 209
• 6 Tekninen kuvaus p. 209
• 7 Jääkaapin sijoittaminen ja liittäminen p. 211
• 8 Jääkaapin käyttö p. 216
• 9 Puhdistus ja huolto p. 219
• 10 Takuu p. 220
• 11 Hävittäminen p. 220
• 12 Häiriöiden poistaminen p. 221
• 13 Tekniset tiedot FI Symbolien selitys CoolMatic p. 224

VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaa- ran tai vakavan loukkaantumisen.

HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumi- seen.

HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuot- teen toimintaa.

OHJE Tuotteen käyttöä koskevia lisätietoja. ➤ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvit- tava menettely kuvataan askel askeleelta. ✓ Tämä symboli kuvailee menettelyn tuloksen. kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä ”kohteeseen 5 kuvassa 1, sivulla 3”. 2 Turvallisuusohjeet Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseenFI CoolMatic Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAARA! Hengenvaara! Käyttö veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.

VAROITUS! Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttö- jännite ja akkujännite toisiaan (ks. tyyppikilpi). Jos tämän laitteen liitäntäjohdin vahingoittuu, tulee se vaihtaa erityiseen liitäntäjohtimeen, jonka saa valmistajalta tai sen asia- kaspalvelusta. Anna kosteisiin tiloihin tehtävät asennuksen ainoastaan ammat- timiehen tehtäviksi. Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasian- mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

HUOMAUTUS! Huomio: Älä missään tapauksessa avaa tai vahingoita jäähdy- tyskiertoa. Aseta laite kuivaan ja roiskevedeltä suojattuun paikkaan. Älä aseta laitetta alttiiksi avotulelle tai muille lämpölähteille (läm- mitys, voimakas auringonpaiste, kaasu-uunit jne.). Huolehdi siitä, ettei tuuletusrakoja peitetä. Älä säilytä laitteessa mitään räjähdysalttiita aineita kuten esim. suihkepurkkeja, joissa on ponneainetta.

2.2 Laitteen käyttöturvallisuus

VAARA! Hengenvaara! Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.FI Toimituskokonaisuus CoolMatic

VAROITUS! Irrota laite ja muut sähkölaitteet akusta ennen kuin lataat akkua pikalaturilla. Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa. Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taito- jensa takia, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita. Sähkölaitteet eivät ole lasten leikkikaluja! Lapset eivät osaa arvioida sähkölaitteista aiheutuvia vaaroja oikein. Älä anna lasten käyttää sähkölaitteita ilman valvontaa.

HUOMIO! Jos liität laitteen akkuun, varmista, että että elintarvikkeet eivät joudu kosketuksiin akkuhapon kanssa. Suojaa laite sateelta ja kosteudelta.

OHJE Sulata laite ajoissa energian säästämiseksi. Irrota laite jännitesyötöstä, jos et tarvitse sitä pitkään aikaan. 3 Toimituskokonaisuus 4 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): Määrä Nimitys1 Jääkaappi1 Johtosarja (AC-varustus)1 KäyttöohjeTuote-nr. Nimitys SelitysMPS-35 Tasasuuntaaja 110–240 V:lleTuo tulojännitteen 12 tai 24-V-jääkaapin liitäntään 110 - 240-V-vaihtovirtaverkkoon.FI CoolMatic Tarkoituksenmukainen käyttö

5 Tarkoituksenmukainen käyttö Jääkaappi sopii elintarvikkeiden jäähdyttämiseen ja pakastami- seen. Järjestelmä voidaan liittää useampiin energialähteisiin (12 V ja 24 V ja/tai 110–240 V).

HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintar- vikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää 6 Tekninen kuvaus CR-sarjan WAECO-kylmälaitteet pystyvät jäähdyttämään tuotteita ja pitämään ne kylminä. Pakastelokerossa tuotteita voidaan pakastaa. Kaikki jääkaapissa käytetyt materiaalit ovat elintarvikkeille harmittomia. Jäähdytyspiiriä ei tarvitse huoltaa. Jääkaapit sopivat käytettäväksi 12 V- tai 24 V -tasajännitteellä (esim. matkailuautoissa, matkailuvaunuissa ja veneissä).

OHJE Malli CR140 ja kaikki US-versiot ovat saatavissa ainoastaan DC/AC-varustuksella. Näitä jääkaappeja voit käyttää sekä 12- tai 24-V:n tasavirtalähteellä että 110-240-V:n vaihtovirtalähteellä. Lait- teesi liitäntäjännitteen löydät laitteen takapuolella olevasta tyyppi- kilvestä. Tasasuuntaajan kanssa (lisävaruste) voidaan 12- tai 24-V:n jääkaappeja käyttää myös vaihtovirtaverkossa: Tasasuuntaaja MPS-35: käyttöön 110 – 240-V:n verkossa. Venekäytössä kaappi voi olla jatkuvasti 30° kallistettuna. Haluttu lämpötila voidaan säätää portaattomasti termostaatin avulla.FI Tekninen kuvaus CoolMatic

6.1 Käyttölaitteet sisätilassa

Erilaiset jääkaappityypit kuvataan seuraavissa kuvissa: CR50: kuva 1, sivulla 3 CR65: kuva 2, sivulla 3 CR80: kuva 3, sivulla 4 CR110: kuva 4, sivulla 4 CR140: kuva 5, sivulla 5

Nro kuvassa Selitys 1 Pakastelokero 2 Ritilä (taitettavissa, niin jääkaappiin voi asettaa myös pulloja). 3 Vihanneslokero 4 Alusta 5 Pullolukitus (pullojen kiinnittämiseen ovilokeroon) 6 Kannellinen lokero (taitettava) Nro – kuva 6, sivulla 5 Selitys 1 Lämpötilasäädin 2 Vihreä LED: käyttö 3 Punainen LED: vika 4 SisävalaistusFI CoolMatic Jääkaapin sijoittaminen ja liittäminen

7 Jääkaapin sijoittaminen ja liittäminen

7.1 Turvallisuusohjeita veneisiin asennettaessa

Ota seuraavat ohjeet huomioon erityisesti, kun asennat veneeseen:

VAARA! Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.

HUOMAUTUS! Laite soveltuu 30° kallistukseen. Ota jääkaappia asettaessasi huomioon, että laite tulee varmistaa näiden ominaisuuksien va- ralta. Ota valtuuttettuun ammattilaiseen yhteyttä, jos sinulla on asennukseen liittyviä kysymyksiä. Aseta jääkaappi siten, että lämmitetty ilma pääsee pois (joko ylös tai sivulle, kuva 8, sivulla 6). Laite on tarkoitettu +18 °C – +43 °C ympäristölämpötiloihin. Ota huomioon tämän kappaleen kaikki muutkin asennusohjeet.

7.2 Jääkaapin sijoittaminen

HUOMAUTUS! Kiinnitä laite käyttöohjeessa kuvatulla tavalla välttääksesi vaa- ratilanteet. Kotelon tai rakenteen aukkojen (tuuletusrakojen ym.) eteen ei saa asettaa esineitä. Jääkaappi sopii asennettavaksi ainoastaan asennussyvennyk- seen. Asennuksen jälkeen saa pääsy olla vapaa ainoastaan laitteen etupuolelle.

OHJE Peiteoviasennuksessa poista ylempi ja alempi lukitusmekanismi. Lisätietoja saat Dometic WAECO -tytäryhtiöltä omassa maassasi (katso osoitteet ohjeen takasivulta). Laite on tarkoitettu +18 °C – +43 °C ympäristölämpötiloihin. Ilman kosteus ei saa olla jatkuvan käytön aikana yli 90 %.FI Jääkaapin sijoittaminen ja liittäminen CoolMatic

Sijoita kylmälaite kuivaan, suojattuun paikkaan. Vältä asettamista lämpöläh- teiden viereen, esim. lämmityksen, kaasu-uunin, lämminvesijohdon jne. Älä aseta laitetta suoraan auringonpaisteeseen. Aseta jääkaappi siten, että lämmitetty ilma pääsee pois (joko ylös tai sivulle). Huolehdi siksi riittävästä tuuletuksesta (kuva 8, sivulla 6). Jääkaapin normaalikäytössä syntyvän kondenssiveden voi johtaa kahden poistokanavan kautta pois laitteesta. Laitteen toimitusvaiheessa nämä kana- vat on suljettu. Poistokanavat ovat laitteen takana ja alapuolella (kuva m, sivulla 12). ➤ Valitse asennuspaikkaasi sopiva kondenssinpoisto ja poista sen peite- kansi. ➤ Avaa poistokanava laitteen sisäpuolelta pistämällä terävällä esineellä (esim. ruuvimeisselillä) noin 25–30 mm syvälle poistokanavaan. Jos asetat jääkaapin syvennykseen, voit kiinnittää sen sisäpuolelta sopivilla ruuveilla: ➤ Irrota tulpat (kuva 7 2, sivulla 6). ➤ Työnnä jääkaappi syvennykseen. ➤ Käännä sopivat ruuvit sisään (kuva 7 1, sivulla 6) kiinnittääksesi jääkaa- pin. ➤ Paina tulpat (kuva 7 2, sivulla 6) aukkoihin. Nro – kuva 8, sivulla 6 Selitys 1 Kylmä imuilma 2 Lämmin poistoilma 3 Kondensaattori 4 Etäisyys yläpuolella, jos poistoilma ei pääse kiertämään ylhäälle tai sivulleFI CoolMatic Jääkaapin sijoittaminen ja liittäminen

7.3 Salpauksen avaus

Jääkaapissa on salpausmekanismi (kuva 9 1, sivulla 6) jota käytetään myös kuljetustukena. Seuraavat asetukset ovat mahdollisia.

HUOMAUTUS! Säädä lukitusmekanismia ainoastaan avatulla ovella. Jos ovi on suljettu toiminnon yhteydessä, laite vaurioituu. Lock (kierrä kiekkoa rajoittimeen asti oikealle): Ovi on suljettu ja varmistettu. Avaa ovi vetämällä oven kahvaa ylös. Vent (kierrä kiekkoa rajoittimeen asti vasemmalle): Ovi on hieman auki, mutta kiinnitetty. Käytä tätä asentoa, esim. kun otat laitteen pitkäksi aikaa pois käytöstä.

7.4 Oven kätisyyden vaihto

Voit vaihtaa oven kätisyyttä siten, että ovi ei käänny oikealle vaan vasemmal- le. ➤ Vaihda kätisyys, kuten kuva b, sivulla 8 – kuva d, sivulla 8 näyttää.

7.5 Jääkaapin liittäminen

Jääkaapin liittäminen tasavirtaan Jääkaappeja voidaan käyttää 12 V:n tai 24 V:n tasajännitteellä.

HUOMAUTUS! Jännite- ja siten tehohäviöiden välttämiseksi johdon tulisi olla mah- dollisimman lyhyt eikä siinä tulisi olla katkoja. Vältä siksi lisäkytkimiä, -pistokkeita tai jakorasioita. ➤ Määritä johdon tarvittava läpimitta sen pituutta vastaavasti: kuva e, sivulla 9. Selitys kuva e, sivulla 9 Koordinaattiakseli Merkitys Yksikkö l Johdon pituus m ∅ Johdon poikkileikkaus mm²FI Jääkaapin sijoittaminen ja liittäminen CoolMatic

HUOMAUTUS! Huomioi oikea napaisuus. ➤ Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akku- jännite toisiaan (ks. tyyppikilpi). ➤ Liitä jääkaappi – mahdollisimman suoraan akun napoihin tai – 12-V-DC-pistoliitäntään tai 24-V-DC-pistoliitäntään. Varmista plus-johto 15 A (12 V:ssa) tai 7,5 A (24 V:ssa) sulakkeella (kuva f 1, sivulla 9). ➤ Yhdistä punainen johto (kuva f rt, sivulla 9) akun plusnapaan. ➤ Yhdistä musta johto (kuva f sw, sivulla 9) akun miinusnapaan.

HUOMAUTUS! Irrota laite ja muut sähkölaitteet akusta, ennen kuin lataat akkua pikalaturilla. Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa. Jääkaappi on varmuuden vuoksi varustettu elektronisella napaisuussuojauk- sella, joka suojaa jääkaappia väärältä napaisuudelta akkuliitännässä sekä oi- kosululta. Akun suojaamiseksi jääkaappi kytkeytyy automaattisesti pois päältä, jos jännite ei enää riitä (ks. seuraava taulukko). 12 V 24 V Poiskytkentäjännite 10,4 V 22,8 V Jälleenkytkeytymisjännite 11,7 V 24,2 VFI CoolMatic Jääkaapin sijoittaminen ja liittäminen

Jääkaapin liittäminen vaihtovirtaan (lisävaruste)

OHJE Malli CR140 ja kaikki US-versiot ovat saatavissa ainoastaan DC/AC-varustuksella. Näitä jääkaappeja voit käyttää ilman ta- sasuuntaajaa sekä 12- tai 24-V:n tasavirtalähteellä että 110-240- V:n vaihtovirtalähteellä. Voit liittää jääkaapin vaihtovirtaan, kun käytät tasasuuntaajaa (lisävaruste): 110 – 240 V: MPS-35

VAARA! Hengenvaara! Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot märässä paikassa. Jos käytät kylmälaitettanne veneessä maista vedetyn 230-V - verkon avulla, 230 V -verkon ja kylmälaitteen väliin täytyy kyt- keä joka tapauksessa FI-suojakytkin. Pyydä neuvoja ammattimieheltä.

OHJE Liitä jääkaappi aina tasasuuntaajaan. Muuten jääkaapin jännitteen- valitsin kytkeytyy pois käytöstä. Jännitteenvalitsin suojaa liitettyä akkua, koska tasasuuntaaja kyt- kee aina verkkokäytölle, kun vaihtovirta liitetään. Liitä jääkaappi seuraavasti vaihtovirtaan: ➤ Kiinnitä tasasuuntaaja kuvatulla tavalla sille tarkoitettuun paikkaan jää- kaapin takana (kuva g, sivulla 10). ➤ Suojaa vaihtovirtapiiri hitaalla sulakkeella (250 V/4 A). ➤ Liitä virtajohto vaihtovirtaverkkoon. ➤ Työnnä pistoke AC-pistorasiaan (kuva g 1, sivulla 10). Liitä jääkaappi asennetulla tasasuuntaajalla tasavirtaan: ➤ Liitä tasavirta-johdon irralliset johdot (kuva g 2, sivulla 10) akkuun. – punainen johto: akun plusnapa – musta johto: akun miinusnapaFI Jääkaapin käyttö CoolMatic

OHJE Puhdista uusi jääkaappi hygieenisistä syistä kostealla liinalla sisäl- tä ja ulkoa ennen laitteen käyttöön ottamista (ks. myös ”Puhdistus ja huolto” sivulla 219).

8.1 Vinkkejä energian säästämiseen

Valitse asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpais- teelta. Anna lämpimien ruokien jäähtyä ennen niiden laittamista säilytykseen. Älä avaa jääkaappia tarpeettoman usein. Älä pidä ovea auki tarpeettoman kauan. Sulata jääkaappi heti, kun siihen on muodostunut jääkerros. Vältä tarpeettoman matalaa sisälämpötilaa. Puhdista kondensaattori säännöllisin väliajoin pölystä ja liasta.

8.2 Jääkaapin käyttö

Jääkaappi mahdollistaa tuoreiden elintarvikkeiden säilömisen. Lisäksi voit säilöä pakastelokerossa pakasteita ja pakastaa tuoreita elintarvikkeita.

HUOMAUTUS! Kylmälaukun sisään ei saa laittaa mitään sähkölaitteita. Poikke- uksena laitteet, jotka valmistaja hyväksyy. Huolehdi siitä, että et jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian. Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tar- koitukseen sopivissa astioissa. Huolehdi siitä, että jääkaapissa on vain esineitä tai tuotteita, jot- ka saa jäähdyttää valittuun lämpötilaan. ➤ Kytke jääkaappi päälle kiertämällä lämpötilasäädintä (kuva 6 1, sivulla 5) oikealle.FI CoolMatic Jääkaapin käyttö

OHJE Päälle kytkemisen jälkeen jääkaappi tarvitsee noin 60 s aikaa en- nen kuin kompressori käynnistyy. Lämpötilan säätö Voit säätää lämpötilaa lämpötilasäätimen avulla portaattomasti. Yhdysraken- teinen termostaatti säätelee lämpötilaa seuraavasti: 1 = pienin jäähdytysteho 7 = suurin jäähdytysteho

OHJE Jäähdytystehoon voi vaikuttaa – ympäristön lämpötila, – säilöttävien elintarvikkeiden määrä, – oven avaamistiheys. Elintarvikkeiden säilöminen Voit säilöä elintarvikkeita kylmätilassa. Elintarvikkeiden säilyvyysaika ilmoite- taan tavallisesti pakkauksessa.

HUOMAUTUS! Älä säilö lämpimiä elintarvikkeita kylmätilassa. Älä aseta nesteitä sisältäviä lasiastioita pakastelokeroon.

OHJE Säilö elintarvikkeet, joihin hajut ja maut tarttuvat herkästi, sekä nes- teet ja runsaasti alkoholia sisältävät tuotteet tiiviissä astioissa. Kylmälokero jakautuu eri vyöhykkeisiin, joissa vallitsevat lämpötilat ovat eri- laisia: Kylmemmät vyöhykkeet ovat välittömästi vihannes- ja hedelmälokeroiden päällä lähellä takaseinää. Huomaa elintarvikkeiden pakkauksissa olevat lämpötila- ja säilyvyystie- dot.FI Jääkaapin käyttö CoolMatic

➤ Huomaa seuraavat säilömistä koskevat ohjeet: – Älä pakasta parhaillaan sulamassa olevia tai sulaneita tuotteita mis- sään tapauksessa uudelleen, vaan käytä ne mahdollisimman pian. – Kääri elintarvikkeet alumiini- tai polyetyleenifolioon ja sulje ne vastaa- viin kannellisiin astioihin. Näin aromit, aines ja tuoreus säilyvät parem- min. Kylmätilan sulatus Laitteessa on kaksi mahdollisuutta poistaa käytön aikana syntynyt kondens- sivesi. johtaminen suoraan ulos: Poista keräyskaukalo (kuva a 1, sivulla 7). Liitä letku (kuva 0 2, sivulla 7) poistoaukkoon (kuva 0 1, sivulla 7). keräyskaukaloon kerääminen: Tyhjää keräyskaukalo (kuva a 1, sivulla 7) tarvittaessa. Pakastelokeron sulatus

HUOMAUTUS! Älä koskaan käytä mekaanisia työkaluja jääkerrostumisen poistoon tai kiinni jäätyneiden esineiden irrottamiseen. Poikkeuksena lait- teet, jotka valmistaja hyväksyy. Sulata jääkaappi seuraavasti: ➤ Ota kylmätavarat pois. ➤ Laita ne mahd. toiseen kylmälaitteeseen, jotta ne pysyvät kylminä. ➤ Aseta lämpötilasäädin asentoon ”0”. ➤ Jätä ovi auki. Jääkaapin sammuttaminen ja käytöstä poisto Jos haluat poistaa jääkaapin käytöstä pidemmäksi ajaksi, menettele seuraa- valla tavalla: ➤ Käännä lämpötilasäädin asentoon ”0”. ➤ Irrota liitäntäjohto akusta tai vedä tasavirtajohtimen pistoke pois ta- sasuuntaajasta. ➤ Puhdista jääkaappi (ks. ”Puhdistus ja huolto” sivulla 219).FI CoolMatic Puhdistus ja huolto

➤ Käännä salpauskiekkoa (kuva 9 1, sivulla 6) rajoittimeen asti vasem- malle (”Vent”). ➤ Sulje ovea, kunnes se loksahtaa. ✓ Ovi pysyy auki ja estää siten hajujen muodostumisen. Sisävalon vaihto Voit vaihtaa LED-polttimon (DC 12 – 24 V, 0,3 W), jos jääkaapin sisävalo on rikki. Vaihda ainoastaan sellaiseen LED-polttimoon, jota voi käyttää 12 V:n ja 24 V:n kanssa. ➤ Ota suojus pois. ➤ Vedä polttimo (kuva 6 4, sivulla 5) peltisangoista. ➤ Työnnä uutta polttimoa peltisankojen väliin, kunnes se loksahtaa paikal- leen. Sulakkeen vaihto (vain DC/AC-jääkaapit) Jos tasasuuntaajan sulake on rikki, voi sen sen vaihtaa. ➤ Avaa sulakkeen lokero (kuva g 3, sivulla 10) ruuvimeisselillä auki. ➤ Vaihda sulake (250 V/4 A). ➤ Sulje sulakkeen lokero uudelleen. 9 Puhdistus ja huolto

HUOMAUTUS! Älä käytä puhdistamiseen voimakkaita puhdistusaineita tai ko- via esineitä, koska ne voivat vahingoittaa jääkaappia. Älä koskaan käytä kovia tai teräviä esineitä jääkerrostumisen poistoon tai kiinni jäätyneiden esineiden irrottamiseen. ➤ Puhdista jääkaappi kostealla liinalla säännöllisin väliajoin tai heti, kun se on likaantunut. ➤ Huolehdi siitä, että vesipisaroita ei putoa tiivisteisiin Se voi vaurioittaa elektroniikkaa. ➤ Kuivaa jääkaappi puhdistamisen jälkeen liinalla.FI Takuu CoolMatic

10 Takuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka- sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat: kopio ostolaskusta, jossa näkyy ostopäivä, valitusperuste tai vikakuvaus. 11 Hävittäminen

VAROITUS! Vaara lapsille! Ennen kuin hävität vanhan jääkaapin: – Nosta ovet pois. – Jätä säilytyspinnat jääkaappiin, etteivät lapset voi kiivetä sinne. ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjät- teen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittä- mistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.FI CoolMatic Häiriöiden poistaminen

12 Häiriöiden poistaminen Punaisen LEDin merkitys (kuva 6 2, sivulla 5) LED palaa useamman kerran, jos laitteessa on käyttövika. Valopulssien määrä riippuu viasta. Jokainen pulssi kestää aina neljännessekunnin. Lopussa seuraa tauko. Vian sekvenssi toistuu aina neljän sekunnin välein. Sisälämpötila liian kylmä säädinasennossa ”1” Valopulssien lukumäärä Vika Mahdollinen syy 1 Syöttöjännite Syöttöjännite on säädetyn alueen ulko- puolella. 2 Tuuletin-ylivirta Tuuletin kuormittaa elektronikkayksik- köä yli 1 A. 3 Moottori ei käynnisty Roottori on jumissa. Jäähdytysjärjestelmän paine-ero on liian suuri (> 5 bar). 4 Liian matala kierrosluku Kun jäähdytysjärjestelmää kuormitetaan liikaa, moottorin 1850 min

minimikier- roslukua ei voida pitää yllä. 5 Elektroniikkayksikön ylilämpö Elektroniikka kuumenee liikaa, kun jääh- dytysjärjestelmää kuormitetaan liikaa tai liian korkealla lämpötilalla. Häiriö Mahdollinen syy Ratkaisu Kompressori käy jatkuvasti Termostaatti rikki Vaihda termostaatti Kompressori käy pitkään Pakastelokerossa on pakastettu suu- ria määriä –FI Häiriöiden poistaminen CoolMatic

Kompressori ei käy (akkuliitäntä) Kompressori ei käy (liitäntä vaihtovirtaan) Häiriö Mahdollinen syy Ratkaisu

= 0 V Katko liitäntäjohtimessa akku – elektroniikka Luo liitäntä Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin Lisäjohtosulake palanut (jos sellainen on) Vaihda johtosulake

Akkujännite liian matala Lataa akku Käynnistysyritys, kun

≤ U OFF Löysä johtoliitos Huono kontakti (korroosio) Luo liitäntä Akkukapasiteetti liian vähäinen Vaihda akku Johdon läpimitta liian pieni Vaihda johto (kuva e, sivulla 9) Käynnistysyritys, kun

Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Sähköinen katkos kompressorissa tappien välillä Kompressori rikki Vaihda kompressori

Jännite elektroniikan plus- ja miinusnavan välillä

Elektroniikan päällekytkentäjännite

OFF Elektroniikan poiskytkentäjännite Häiriö Mahdollinen syy Ratkaisu Ei jännitettä Katko liitäntäjohtimessa Luo liitäntä Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin Lisäjohtosulake palanut (jos sellainen on) Vaihda johtosulake Jännitettä on, mutta kompressori ei käy Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Sähköinen katkos kompressorissa tappien välillä Kompressori rikki Vaihda kompressoriFI CoolMatic Häiriöiden poistaminen

Jäähdytysteho heikkenee, sisälämpötila nousee Epätavallisia ääniä Häiriö Mahdollinen syy Ratkaisu Kompressori käy pit- kään/jatkuvasti Ympäristön lämpötila liian korkea – Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia Kondensaattori likaantunut Puhdista kondensaattori Tuuletin rikki Vaihda tuuletin Kompressori käy harvoin Akkukapasiteetti käytetty loppuun Lataa akku Häiriö Mahdollinen syy Ratkaisu Kovaa jyrinää Jokin jäähdytyskierron osa ei pääse heilumaan vapaasti (ottaa kiinni seinään) Väännä osaa varovasti Vieras esine kylmäkoneen ja seinän välissä Ota vieras esine pois Tuuletinmelua –FI Tekniset tiedot CoolMatic

13 Tekniset tiedot Kaikissa CR-sarjan jääkaapeissa on seuraavat ominaisuudet: Mitat: kuva h, sivulla 10 — kuva l, sivulla 12 Liitäntäjännite 12 Vg/24 Vg (katso jääkaapin tyyppikilpi) Liitäntä vaihtovirtaan tasasuuntaajalla (lisävaruste, mallissa CR140 sekä US-malleissa laitteessa): – 110 – 240 V~: tasasuuntaaja MPS-35 Kylmätilan jäähdytyslämpötila-alue: +10 °C – 0 °C Pakastelokeron jäähdytyslämpötila-alue: 0 °C – –18 °C Ilmankosteus: maks. 90 % Jatkuva kallistus: maks. 30° Maksimipaine: ND 11 bar/HD 25 bar Ponneaine: C

Ilmastoluokka: T Tarkastus/sertifikaatit: CR50 CR65 Tilavuus: 48 l 64 l tästä pakastelokero: 5 l 7,2 l Nimellisvirta: 5,7 A – 12 Vg:lla 2,8 A – 24 Vg:lla 5,7 A – 12 Vg:lla 2,8 A – 24 Vg:lla Keskimääräinen tehonkulutus: 40 W 45 W Paino: 19 kg 20 kg Kylmäaine R-134a: 53 g 55 gFI CoolMatic Tekniset tiedot

Jäähdytyskierto sisältää R-134a:ta. CR80 CR110 Tilavuus: 80 l 108 l tästä pakastelokero: 7,9 l 10,2 l Nimellisvirta: 5,9 A – 12 Vg:lla 3,0 A – 24 Vg:lla 5,9 A – 12 Vg:lla 3,0 A – 24 Vg:lla Keskimääräinen tehonkulutus: 48 W 50 W Paino: 23 kg 28 kg Kylmäaine R-134a: 66 g 68 g CR140 Tilavuus: 136 l tästä pakastelokero: 11,5 l Nimellisvirta: 5,9 A – 12 Vg:lla 30 A – 24 Vg:lla Keskimääräinen tehonkulutus: 70 W Luokka: 6 Energiatehokkuusluokka: A+ Energiankulutus: 158 kWh/vuosi Ilmastoluokka: N, ST, T Ympäristön lämpötila: +16 °C – +43 °C Melupäästöt: 46 dB Paino: 32 kg Kylmäaine R-134a: 75 gPT CoolMatic
