BEDIENUNGSANLEITUNG CoolMatic CR140 WAECO

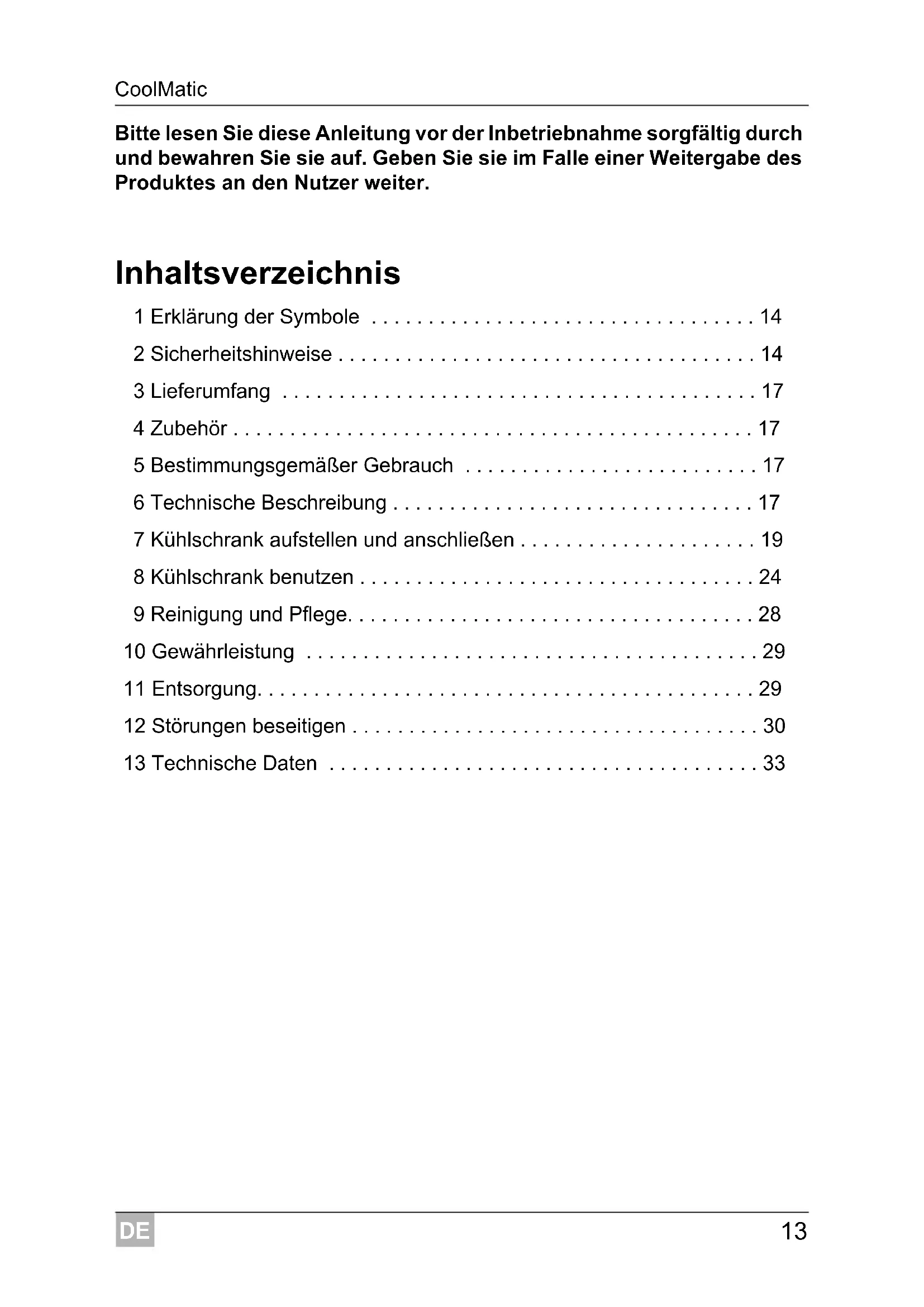

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole p. 14
• 2 Sicherheitshinweise p. 14
• 3 Lieferumfang p. 17
• 4 Zubehör p. 17
• 5 Bestimmungsgemäßer Gebrauch p. 17
• 6 Technische Beschreibung p. 17
• 7 Kühlschrank aufstellen und anschließen p. 19
• 8 Kühlschrank benutzen p. 24
• 9 Reinigung und Pflege p. 28
• 10 Gewährleistung p. 29
• 11 Entsorgung p. 29
• 12 Störungen beseitigen p. 30
• 13 Technische Daten DE Erklärung der Symbole CoolMatic p. 33

1 Erklärung der Symbole

GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung. Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil- dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“. 2 Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller Verwendung für andere als die in der Anleitung beschriebenen ZweckeDE CoolMatic Sicherheitshinweise

2.1 Allgemeine Sicherheit

GEFAHR! Lebensgefahr! Beim Einsatz auf Booten: Sorgen Sie bei Netzbetrieb unbe- dingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist!

WARNUNG! Kontrollieren Sie vor Inbetriebnahme des Gerätes, ob die Betriebsspannung und die Batteriespannung übereinstimmen (siehe Typenschild). Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt wer- den, die vom Hersteller oder seinem Kundendienst erhältlich ist. Lassen Sie Installationen in Feuchträumen nur vom Fachmann verlegen. Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

ACHTUNG! Achtung: Öffnen oder beschädigen Sie auf keinen Fall den Kühlkreislauf. Stellen Sie das Gerät an einem trockenen und gegen Spritz- wasser geschützten Platz auf. Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonnen- einstrahlung, Gasöfen usw.) ab. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. Lagern Sie keine explosionsfähigen Substanzen wie z. B. Sprühdosen mit Treibgas im Gerät.DE Sicherheitshinweise CoolMatic

2.2 Sicherheit beim Betrieb des Gerätes

GEFAHR! Lebensgefahr! Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

WARNUNG! Klemmen Sie das Gerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen. Personen (einschließlich Kinder), die aufgrund ihrer physi- schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Produkt sicher zu benutzen, sollten dieses Produkt nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. Elektrogeräte sind kein Kinderspielzeug! Kinder können Gefahren, die von elektrischen Geräten aus- gehen, nicht richtig einschätzen. Lassen Sie Kinder nicht ohne Aufsicht elektrische Geräte benutzen.

VORSICHT! Wenn Sie das Gerät an eine Batterie anschließen, stellen Sie sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung kommen. Schützen Sie das Gerät vor Regen und Feuchtigkeit.

HINWEIS Tauen Sie das Gerät rechtzeitig ab, um Energie zu sparen. Trennen Sie das Gerät von der Spannungsversorgung, wenn Sie es lange nicht brauchen.DE CoolMatic Lieferumfang

3Lieferumfang 4 Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): 5 Bestimmungsgemäßer Gebrauch Der Kühlschrank eignet sich zum Kühlen und Tiefkühlen von Lebensmitteln. Das Gerät kann an mehrere Energiequellen (12 V und 24 V und/oder 110–240 V) angeschlossen werden.

VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderun- gen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen. 6 Technische Beschreibung Die WAECO Kühlgeräte der CR-Serie können Waren abkühlen und kühl halten. Im Gefrierfach können Waren tiefgekühlt werden. Alle im Kühlschrank verwendeten Materialien sind unbedenklich für Lebens- mittel. Der Kühlkreislauf ist wartungsfrei. Die Kühlschränke sind geeignet für den Einsatz an einer Gleichspannung von 12 V oder 24 V (z. B. in Wohnmobilen, in Wohnwagen oder auf Booten). Menge Bezeichnung1 Kühlschrank1 Kabelsatz (nur AC-Ausführung)1 BedienungsanleitungArt.-Nr. Bezeichnung ErklärungMPS35 Gleichrichter für 110 – 240 VTransformiert die Eingangspannung zum Anschluss eines reinen 12 bzw. 24-V-Kühlschrankes an das 110 bis 240-V-Wechselstromnetz.DE Technische Beschreibung CoolMatic

HINWEIS Das Modell CR140 und alle US-Versionen sind ausschließlich als DC/AC-Ausführung erhältlich. Diese Kühlschranke können sowohl an einer 12- bzw 24-V-Gleichstromquelle, als auch an einer 110–240-V-Wechselstromquelle betrieben werden. Die Anschlussspannung Ihres Gerätes finden Sie auf dem Typenschild an der Geräterückseite. Mit einem Gleichrichter (Zubehör) können die 12 bzw. 24-V-Kühlschränke an einem Wechselstromnetz betrieben werden: Gleichrichter MPS35: für den Einsatz an einem 110 – 240-V-Netz Beim Einsatz auf Booten kann der Kühlschrank einer Dauer-Krängung von 30° ausgesetzt werden. Über einen Thermostat kann die gewünschte Temperatur stufenlos einge- stellt werden.

6.1 Bedienelemente im Innenraum

Die unterschiedlichen Kühlschranktypen sind in folgenden Abbildungen dar- gestellt: CR50: Abb. 1, Seite 3 CR65: Abb. 2, Seite 3 CR80: Abb. 3, Seite 4 CR110: Abb. 4, Seite 4 CR140: Abb. 5, Seite 5 Nr. in Abbildung Erklärung 1 Gefrierfach 2 Gitter (klappbar, so dass Flaschen in den Kühlraum gestellt werden können) 3Obstfach 4 Ablagefläche 5 Flaschenarretierung (zum Festsetzen von Flaschen im Türfach) 6 Deckelfach (klappbar)DE CoolMatic Kühlschrank aufstellen und anschließen

7 Kühlschrank aufstellen und anschließen

7.1 Sicherheitshinweise zur Installation auf Booten

Bitte beachten Sie speziell bei der Installation auf Booten folgende Hinweise:

GEFAHR! Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Strom- versorgung über einen FI-Schalter abgesichert ist!

ACHTUNG! Das Gerät ist für eine Krängung von bis zu 30° ausgelegt. Be- achten Sie beim Aufstellen des Kühlschrankes, dass das Gerät für diese Gegebenheiten gesichert sein muss. Wenden Sie sich bei Fragen zur Installation an einen ausgewiesenen Fach- betrieb. Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten, Abb. 8, Seite 6). Das Gerät ist für Umgebungstemperaturen zwischen +18 °C und +43 °C vorgesehen. Beachten Sie auch alle weitergehenden Installationshinweise in diesem Kapitel. Nr. in Abb. 6, Seite 5 Erklärung1 Temperaturregler2 Grüne LED: Betrieb3 Rote LED: Fehler4 InnenbeleuchtungDE Kühlschrank aufstellen und anschließen CoolMatic

7.2 Kühlschrank aufstellen

ACHTUNG! Befestigen Sie das Gerät wie in der Bedienungsanleitung be- schrieben um Gefährdungen zu vermeiden. Halten Sie Öffnungen (Lüftungsschlitze etc.) im Gehäuse oder der Einbaustruktur frei von Gegenständen. Der Kühlschrank eignet sich ausschließlich zur Installation in einer Einbaunische. Nach dem Einbau darf ausschließlich die Gerätefront frei zugänglich sein.

HINWEIS Bei Schlepptüreinbau entfernen Sie bitte den oberen und unteren Verriegelungsmechanismus. Informationen hierzu erhalten Sie bei der Dometic WAECO Niederlassung in Ihrem Land (Adressen sie- he Rückseite der Anleitung). Das Gerät ist für Umgebungstemperaturen zwischen +18 °C und +43 °C vor- gesehen. Im Dauerbetrieb darf die Luftfeuchtigkeit nicht über 90 % liegen. Stellen Sie das Kühlgerät an einem trockenen, geschützten Platz auf. Ver- meiden Sie das Aufstellen neben Wärmequellen wie Heizungen, Gasöfen, Warmwasserleitungen usw. Lassen Sie das Gerät nicht in der prallen Sonne stehen. Stellen Sie den Kühlschrank so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten). Stellen Sie daher eine aus- reichende Belüftung sicher (Abb. 8, Seite 6). Das im Normalbetrieb des Kühlschranks entstehende Kondensat kann durch zwei Abflüsse am Gerät abgeführt werden. Im Auslieferzustand des Gerätes sind diese Abflüsse verschlossen. Die beiden Abflüsse befinden sich an der Rückseite und an der Unterseite des Gerätes (Abb. m, Seite 12). Nr. in Abb. 8, Seite 6 Erklärung 1 kalte Zuluft 2 warme Abluft 3 Kondensator 4 Abstand oberhalb, wenn nach oben oder zur Seite nicht genügend Abluft zirkulieren kannDE CoolMatic Kühlschrank aufstellen und anschließen

➤ Wählen Sie den für Ihren Einbauort geeigneten Kondensatabfluss und entfernen Sie an diesem die Abdeckkappe. ➤ Stechen Sie mit einem spitzen Gegenstand (z.B. Schraubendreher) ca. 25 bis 30 mm tief in den Abfluss um die Geräteinnenseite zu öffnen. Wenn Sie den Kühlschrank in eine Nische stellen, können Sie ihn von innen mit geeigneten Schrauben fixieren: ➤ Lösen Sie die Blindkappen (Abb. 7 2, Seite 6). ➤ Schieben Sie den Kühlschrank in die Nische. ➤ Drehen Sie geeignete Schrauben (Abb. 7 1, Seite 6) ein, um den Kühl- schrank zu befestigen. ➤ Drücken Sie die Blindkappen (Abb. 7 2, Seite 6) in die Öffnungen.

7.3 Verriegelung lösen

Der Kühlschrank verfügt über einen Verriegelungsmechanismus (Abb. 9 1, Seite 6), der auch als Transportsicherung dient. Folgende Einstellungen sind möglich:

ACHTUNG! Verstellen Sie den Verriegelungsmechanismus nur bei geöffneter Tür. Bei Nutzung bei geschlossener Tür wird das Gerät beschädigt. Lock (Rad bis zum Anschlag nach rechts drehen): Die Tür ist geschlos- sen und gesichert. Um die Tür zu öffnen, ziehen Sie den Türgriff nach oben und öffnen die Tür. Vent (Rad bis zum Anschlag nach links drehen): Die Tür ist leicht geöff- net, aber fixiert. Nutzen Sie diese Position, wenn Sie das Gerät längere Zeit außer Betrieb nehmen.

7.4 Türanschlag ändern

Sie können den Anschlag der Tür ändern, so dass die Tür nach links statt nach rechts aufschwingt. ➤ Gehen Sie vor, wie in Abb. b, Seite 8 bis Abb. d, Seite 8 gezeigt, um den Türanschlag zu ändern.DE Kühlschrank aufstellen und anschließen CoolMatic

7.5 Kühlschrank anschließen

Kühlschrank an Gleichstrom anschließen Die Kühlschränke können mit 12 V oder mit 24 V Gleichspannung betrieben werden.

ACHTUNG! Um Spannungs- und Leistungsverluste zu vermeiden, sollte das Kabel möglichst kurz und nicht unterbrochen sein. Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder Verteilerdosen. ➤ Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit von der Kabellänge gemäß Abb. e, Seite 9. Legende zu Abb. e, Seite 9

ACHTUNG! Beachten Sie die richtige Polarität. ➤ Kontrollieren Sie vor Inbetriebnahme des Gerätes, ob die Betriebs- spannung und die Batteriespannung übereinstimmen (siehe Typen- schild). ➤ Schließen Sie Ihren Kühlschrank – möglichst direkt an die Pole der Batterie an oder – an einen 12-V-DC-Steckplatz oder an einen 24-V-DC-Steckplatz an. Sichern Sie die Plus-Leitung mit 15 A (bei 12 V) bzw. 7,5 A (bei 24 V) ab (Abb. f 1, Seite 9). ➤ Verbinden Sie das rote Kabel (Abb. f rt, Seite 9) mit dem Pluspol der Batterie. ➤ Verbinden Sie das schwarze Kabel (Abb. f sw, Seite 9) mit dem Minus- pol der Batterie. Koordinatenachse Bedeutung Einheit l Kabellänge m ∅ Kabelquerschnitt mm²DE CoolMatic Kühlschrank aufstellen und anschließen

ACHTUNG! Klemmen Sie das Gerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen. Zur Sicherheit ist der Kühlschrank mit einem elektronischen Verpolungs- schutz ausgestattet, der den Kühlschrank gegen Verpolung beim Batterie- anschluss und gegen Kurzschluss schützt. Zum Schutz der Batterie schaltet sich der Kühlschrank automatisch ab, wenn die Spannung nicht mehr aus- reicht (siehe folgende Tabelle). Kühlschrank an Wechselstrom anschließen (Zubehör)

HINWEIS Das Modell CR140 und alle US-Versionen sind ausschließlich als DC/AC-Ausführung erhältlich. Diese Kühlschranke können ohne Verwendung eines Gleichrichters nicht nur an einer 12 bzw 24-V- Gleichstromquelle, sondern auch an einer 110-240-V-Wechsel- stromquelle betrieben werden. Sie können die Kühlschränke an Wechselspannung anschließen, wenn Sie einen Gleichrichter (Zubehör) verwenden:

GEFAHR! Lebensgefahr! Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen. Wenn Sie Ihr Kühlgerät an Bord eines Bootes per Land- anschluss am 230-V-Netz betreiben, müssen Sie auf jeden Fall einen FI-Schutzschalter zwischen 230-V-Netz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten. 12 V 24 V Ausschaltspannung 10,4 V 22,8 V Wiedereinschaltspannung 11,7 V 24,2 VDE Kühlschrank benutzen CoolMatic

HINWEIS Schließen Sie die Kühlschränke immer am Gleichrichter an. Andernfalls wird die Vorrangschaltung des Kühlschranks außer Betrieb gesetzt. Die Vorrangschaltung schont eine angeschlossene Batterie, indem der Gleichrichter immer auf Netzbetrieb schaltet, wenn Wechsel- spannung angeschlossen werden. Gehen Sie wie folgt vor, wenn Sie den Kühlschrank an Wechselspannung anschließen: ➤ Befestigen Sie den Gleichrichter wie dargestellt an der vorgesehenen Stelle hinten am Kühlschrank (Abb. g, Seite 10). ➤ Sichern Sie den Wechselstromkreis ab durch eine träge Sicherung (250 V/4 A). ➤ Verbinden Sie das Stromkabel mit dem Wechselstrom-Netz. ➤ Stecken Sie den Stecker in die AC-Steckdose (Abb. g 1, Seite 10). Gehen Sie wie folgt vor, wenn Sie den Kühlschrank bei montiertem Gleich- richter an Gleichspannung anschließen: ➤ Verbinden Sie die losen Kabel des Gleichstrom-Kabels (Abb. g 2, Seite 10) mit der Batterie: – rotes Kabel: Pluspol der Batterie – schwarzes Kabel: Minuspol der Batterie 8 Kühlschrank benutzen

HINWEIS Bevor Sie den neuen Kühlschrank in Betrieb nehmen, sollten Sie ihn aus hygienischen Gründen innen und außen mit einem feuch- ten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 28).

8.1 Tipps zum Energiesparen

Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. Lassen Sie warme Speisen erst abkühlen, bevor Sie diese einlagern.DE CoolMatic Kühlschrank benutzen

Öffnen Sie den Kühlschrank nicht häufiger als nötig. Lassen Sie die Tür nicht länger offen stehen als nötig. Tauen Sie den Kühlschrank ab, sobald sich eine Eisschicht gebildet hat. Vermeiden Sie eine unnötig tiefe Innentemperatur. Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.

8.2 Kühlschrank benutzen

Der Kühlschrank ermöglicht die Konservierung von frischen Nahrungs- mitteln. Außerdem können Sie im Gefrierfach tiefgekühlte Lebensmittel konservieren und frische Nahrungsmittel einfrieren.

ACHTUNG! Im Inneren der Kühlbox dürfen keine elektrischen Geräte einge- setzt werden. Als Ausnahme gelten Geräte, die vom Hersteller dafür freigegeben sind. Achten Sie darauf, dass Sie Getränke oder Speisen in Glas- behältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden. Lebensmittel dürfen nur in Originalverpackungen oder geeigne- ten Behältern eingelagert werden. Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlschrank befinden, die auf die gewählte Temperatur gekühlt werden dürfen. ➤ Schalten Sie den Kühlschrank ein, indem Sie den Temperaturregler (Abb. 6 1, Seite 5) nach rechts drehen.

HINWEIS Nach dem Einschalten benötigt der Kühlschrank etwa 60 s, bis der Kompressor anläuft. Temperatur einstellen Sie können die Temperatur stufenlos über den Temperaturregler einstellen. Der integrierte Thermostat reguliert die Temperatur folgendermaßen: 1 = geringste Kühlleistung 7 = höchste KühlleistungDE Kühlschrank benutzen CoolMatic

HINWEIS Die Kühlleistung kann beeinflusst werden von – der Umgebungstemperatur, – der Menge der zu konservierenden Lebensmittel, – der Häufigkeit der Türöffnungen. Lebensmittel konservieren Sie können im Kühlfach Lebensmittel konservieren. Die Konservierungszeit der Lebensmittel ist normalerweise auf der Packung angegeben.

ACHTUNG! Konservieren Sie keine warmen Lebensmittel im Kühlfach. Stellen Sie keine Glasbehälter mit Flüssigkeiten in das Gefrierfach.

HINWEIS Konservieren Sie Lebensmittel, die leicht Gerüche und Geschmäcke aufnehmen, sowie Flüssigkeiten und Produkte mit hohem Alkoholgehalt in dichten Behältern. Das Kühlfach unterteilt sich in verschiedene Zonen, die unterschiedliche Temperaturen aufweisen: Die kälteren Zonen befinden sich unmittelbar über den Schubladen für Obst und Gemüse, nahe der Rückwand. Beachten Sie Temperatur- und Haltbarkeitsangaben auf den Verpackun- gen Ihrer Lebensmittel. ➤ Beachten Sie folgende Hinweise beim Konservieren: – Frieren Sie Produkte, die gerade auftauen oder aufgetaut wurden, keinesfalls wieder ein, sondern brauchen Sie diese baldmöglichst auf. – Wickeln Sie die Lebensmittel in Aluminium- bzw. Polyäthylenfolien und schließen Sie sie in entsprechende Behälter mit Deckel. Dadurch werden die Aromen, die Substanz und die Frische besser konserviert.DE CoolMatic Kühlschrank benutzen

Kühlraum abtauen Das Gerät bietet zwei Möglichkeiten, das beim Betrieb entstandene Konden- sat zu entfernen: direkt nach außen abführen: Entfernen Sie die Auffangschale (Abb. a 1, Seite 7). Schließen Sie einen Schlauch (Abb. 0 2, Seite 7) an den Auslass- stutzen an (Abb. 0 1, Seite 7). in der Auffangschale sammeln: Leeren Sie die Auffangschale (Abb. a 1, Seite 7) bei Bedarf. Eisfach abtauen

ACHTUNG! Verwenden Sie keine mechanischen Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. Als Aus- nahme gelten Geräte die vom Hersteller dafür freigegeben sind. Gehen Sie wie folgt vor, um den Kühlschrank abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Stellen Sie den Temperaturregler auf „0“. ➤ Lassen Sie die Tür offen. Kühlschrank ausschalten und stilllegen Wenn Sie den Kühlschrank für längere Zeit stilllegen wollen, gehen Sie wie folgt vor: ➤ Drehen Sie den Temperaturregler auf Stufe „0“. ➤ Klemmen Sie die Anschlusskabel von der Batterie ab oder ziehen Sie den Stecker der Wechselstromleitung aus dem Gleichrichter. ➤ Reinigen Sie den Kühlschrank (siehe Kapitel „Reinigung und Pflege“ auf Seite 28). ➤ Drehen Sie das Verriegelungsrad (Abb. 9 1, Seite 6) bis zum Anschlag nach links („Vent“). ➤ Schließen Sie die Tür, bis sie einrastet. ✓ Die Tür bleibt offen und verhindert so, dass sich Gerüche bilden.DE Reinigung und Pflege CoolMatic

Innenbeleuchtung wechseln Wenn die Innenbeleuchtung im Kühlschrank defekt ist, können Sie das LED- Leuchtmittel (DC 12 – 24 V, 0,3 W) auswechseln. Verwenden Sie zum Aus- tausch ausschließlich LED-Leuchtmittel, die mit 12 V und 24 V betrieben werden können. ➤ Entfernen Sie die Abdeckung. ➤ Ziehen Sie das Leuchtmittel (Abb. 6 4, Seite 5) aus den Blechbügeln. ➤ Schieben Sie das neue Leuchtmittel zwischen die Blechbügel, bis es ein- rastet. Sicherung wechseln (nur DC/AC-Kühlschränke) Wenn die Sicherung im Gleichrichter defekt ist, können Sie diese aus- wechseln. ➤ Hebeln Sie das Sicherungsfach (Abb. g 3, Seite 10) mit einem Schraubendreher auf. ➤ Wechseln Sie die Sicherung (250 V/4 A) aus. ➤ Schließen Sie das Sicherungsfach wieder. 9 Reinigung und Pflege

ACHTUNG! Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese den Kühlschrank beschädi- gen können. Benutzen Sie keine harten oder spitzen Werkzeuge, um den Abtauprozess zu beschleunigen. ➤ Reinigen Sie den Kühlschrank regelmäßig und sobald er verschmutzt ist mit einem feuchten Tuch. ➤ Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen. ➤ Wischen Sie den Kühlschrank nach dem Reinigen mit einem Tuch trocken.DE CoolMatic Gewährleistung

10 Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: eine Kopie der Rechnung mit Kaufdatum, einen Reklamationsgrund oder eine Fehlerbeschreibung. 11 Entsorgung

WARNUNG! Kinderfalle! Vor der Entsorgung Ihres alten Kühlschranks: – Hängen Sie die Türen aus. – Belassen Sie die Abstellflächen im Kühlschrank, damit Kinder nicht hineinsteigen können. ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor- mieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.DE Störungen beseitigen CoolMatic

12 Störungen beseitigen Bedeutung der roten LED (Abb. 6 2, Seite 5) Bei Betriebsfehlern leuchtet die LED mehrmals auf. Die Anzahl der Impulse hängt von der Art des Fehlers ab. Jedes Aufleuchten dauert jeweils eine Viertelsekunde. lm Anschluss an die Impulsserie folgt eine Pause. Die Sequenz für den Fehler wird alle vier Sekunden wiederholt. Innentemperatur zu kalt in Regler-Stufe „1“ Anzahl Leuchtimpulse Fehler Mögliche Ursache 1 Versorgungsspannung Die Versorgungsspannung liegt außer- halb des eingestellten Bereichs. 2 Lüfter-Überstrom Der Lüfter belastet die Elektronikeinheit mit mehr als 1 A. 3 Motor läuft nicht an Der Rotor sitzt fest. Der Differenzdruck im Kühlsystem ist zu hoch (> 5 bar). 4 Zu niedrige Drehzahl Bei zu stark belastetem Kühlssystem lässt sich die Mindestdrehzahl des Motors von 1850 min

nicht aufrecht erhalten. 5 Übertemperatur der Elektro- nikeinheit Bei zu stark belastetem Kühlssystem oder zu hoher Temperatur wird die Elektronik zu heiß. Störung Mögliche Ursache Lösung Kompressor läuft dauernd Thermostat defekt Thermostat wechseln Kompressor läuft lange Im Gefrierfach wurde größere Menge eingefroren –DE CoolMatic Störungen beseitigen

Kompressor läuft nicht (Batterieanschluss) Kompressor läuft nicht (Anschluss an Wechselspannung) Störung Mögliche Ursache Lösung

= 0 V Unterbrechung in der Anschluss- leitung Batterie – Elektronik Verbindung herstellen Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln

≤ U EIN Batteriespannung zu niedrig Batterie laden Startversuch mit

≤ U AUS Lose Kabelverbindung Schlechter Kontakt (Korrosion) Verbindung herstellen Batteriekapazität zu gering Batterie wechseln Kabelquerschnitt zu gering Kabel wechseln (Abb. e, Seite 9) Startversuch mit

≥ U EIN Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlschrank umstellen Kondensator verschmutzt Kondensator reinigen Elektrische Unter- brechung im Kompressor zwischen den Stiften Kompressor defekt Kompressor wechseln

Spannung zwischen Plus- und Minusklemme der Elektronik

EIN Einschaltspannung Elektronik

AUS Ausschaltspannung Elektronik Störung Mögliche Ursache Lösung Keine Spannung Unterbrechung in der Anschluss- leitung Verbindung herstellen Hauptschalter defekt (falls vorhanden) Hauptschalter wechseln Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden) Leitungsabsicherung wechseln Spannung liegt an, aber Kompressor läuft nicht Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlschrank umstellen Kondensator verschmutzt Kondensator reinigen Elektrische Unterbre- chung im Kompressor zwischen den Stiften Kompressor defekt Kompressor wechselnDE Störungen beseitigen CoolMatic

Kühlleistung lässt nach, Innentemperatur steigt Ungewöhnliche Geräusche Störung Mögliche Ursache Lösung Kompressor läuft lange/dauernd Umgebungstemperatur zu hoch – Be- und Entlüftung nicht ausreichend Kühlschrank umstellen Kondensator verschmutzt Kondensator reinigen Lüfter defekt Lüfter wechseln Kompressor läuft selten Batteriekapazität erschöpft Batterie laden Störung Mögliche Ursache Lösung Lautes Brummen Bauteil des Kältekreislaufes kann nicht frei schwingen (liegt an Wandung an) Bauteil vorsichtig abbiegen Fremdkörper zwischen Kühlmaschine und Wand eingeklemmt Fremdkörper entfernen Lüftergeräusch –DE CoolMatic Technische Daten

13 Technische Daten Alle Kühlschränke der CR-Serie haben folgende Merkmale: Abmessungen: Abb. h, Seite 10 bis Abb. l, Seite 12 Anschlussspannung 12 Vg/24 Vg (siehe Typenschild des Kühl- schranks) Anschluss an Wechselstrom über Gleichrichter (Zubehör, bei CR140 und US-Versionen im Gerät integriert): – 110 – 240 V~: Gleichrichter MPS35 Kühltemperaturbereich Kühlfach: +10 °C bis 0 °C Kühltemperaturbereich Gefrierfach: 0 °C bis –18 °C Luftfeuchtigkeit: maximal 90 % Dauer-Krängung: maximal 30° Max. Druck: ND 11 bar/HD 25 bar Treibmittel: C

Klimaklasse: T Prüfung/Zertifikate: CR50 CR65 Inhalt: 48 l 64 l davon Gefrierfach: 5 l 7,2 l Nennstrom: 5,7 A bei 12 Vg 2,8 A bei 24 Vg 5,7 A bei 12 Vg 2,8 A bei 24 Vg Mittlere Leistungsaufnahme: 40 W 45 W Gewicht: 19 kg 20 kg Kältemittel R-134a: 53 g 55 gDE Technische Daten CoolMatic

Der Kühlkreis enthält R-134a. CR80 CR110 Inhalt: 80 l 108 l davon Gefrierfach: 7,9 l 10,2 l Nennstrom: 5,9 A bei 12 Vg 3,0 A bei 24 Vg 5,9 A bei 12 Vg 3,0 A bei 24 Vg Mittlere Leistungsaufnahme: 48 W 50 W Gewicht: 23 kg 28 kg Kältemittel R-134a: 66 g 68 g CR140 Inhalt: 136 l davon Gefrierfach: 11,5 l Nennstrom: 5,9 A bei 12 Vg 3,0 A bei 24 Vg Mittlere Leistungsaufnahme: 70 W Kategorie: 6 Energieeffizienzklasse: A+ Energieverbrauch: 158 kWh/annum Klimaklasse: N, ST, T Umgebungstemperatur: +16 °C – +43 °C Schallemissionen: 46 dB Gewicht: 32 kg Kältemittel R-134a: 75 gEN CoolMatic
