BRUGSANVISNING CoolMatic CR140 WAECO

Betjeningsvejledning

SV 165 Kylskåp

Bruksanvisning

NO 185 Kjøleskap

Bruksanvisning

FI 205 Jääkaapp

Käyttöohje

PT 226 Geleira

Læs denne vejledning omhyggeligt igennem før ibrugtagning, og gem den. Giv den til brugeren, hvis du giver produktet videre.

Indholdsfortegnelse

1 Forklaring af symbolerne 145
2 Sikkerhedshenvisninger....145
3 Leveringsomfang 147
4 Tilbehør 148
5 Korrekt brug 148
6 Teknisk beskrivelse 148
7 Opstilling og tilslutning af køleskabet. 150
8 Anvendelse af køleskabet 155
9 Rengøring og vedligeholdelse 158
10 Garanti 159
11 Bortskaffelse 159
12 Udbedring af fejl. 160
13 Tekniske data.... 163

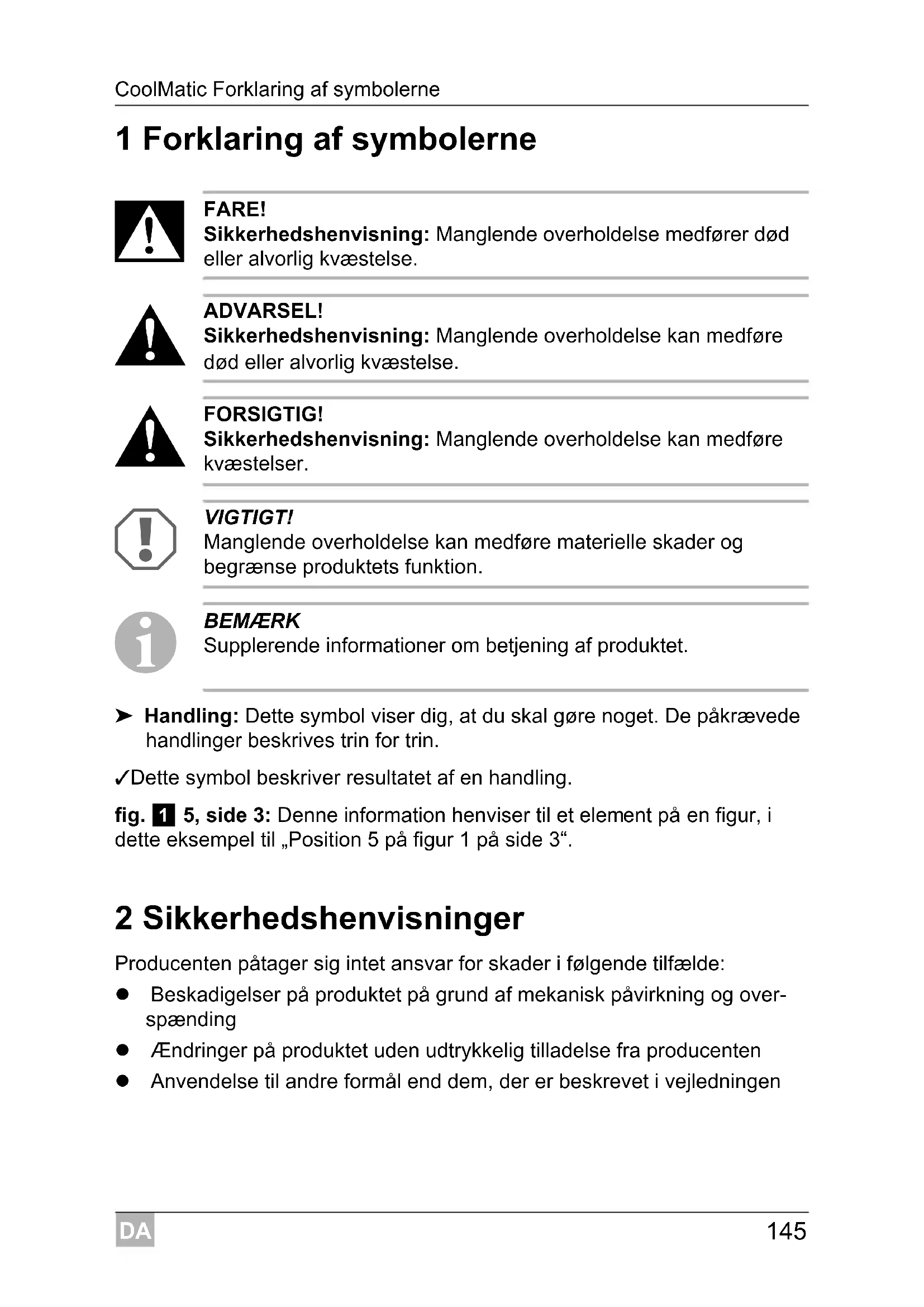

1 Forklaring af symbolerne

FARE!

Sikkerhedshenvisning: Manglende overholdelse medfører død eller alvorlig kvæstelse.

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMAERK

Supplerende informationer om betjening af produktet.

▶ Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede handlinger beskrives trin for trin.
√Dette symbol beskriver resultatet af en handling.

fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3“.

2 Sikkerhedshenvisninger

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

2.1 Generel sikkerhed

FARE!

Livsfare!

Ved anvendelse på både: Sørg ved tilslutning til strømnettet ubetinget for, at strømforsyningen er sikret med en FI-afbryder!

ADVARSEL!

• Kontrollér før ibrugtagning af apparatet, om driftsspændingen og batterispændingen stemmer overens (se typeskilt).
• Hvis dette apparats tilslutningsledning beskadiges, skal den erstattes med en særlig tilslutningsledning, som kan fås hos producenten eller dennes kundeservice.
• Lad kun en fagmand foretage installationer i vådrum.
• Hvis apparatet har synlige beskadigelser, må du ikke tage det i brug.
• Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer.

VIGTIGT!

• Vigtigt: Åbn eller beskadig under ingen omstændigheder kølekredsløbet.
• Stil apparatet på et tørt sted, der er beskyttet mod stænkvand.
• Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).
• Ventilationsåbningerne må ikke tildækkes.
• Opbevar ikke eksplosive stoffer som f.eks. spraydåser med drivgas i apparatet.

2.2 Sikkerhed under anvendelse af apparatet

FARE!

Livsfare!

Tag aldrig fat i uisolerede ledninger med bare hænder. Dette gælder frem for alt ved tilslutning til vekselstrømnettet.

ADVARSEL!

• Afbryd apparatet og andre forbrugere fra batteriet, før du oplader batteriet med en hurtigoplader.
  Overspænding kan beskadige apparatets elektronik.
• Personer (inkl. børn), der på grund af deres fysiske, sanse- eller mentale evner eller deres uerfarenhed eller uvidenhed ikke er i stand til at anvende produktet sikkert, bør kun anvende dette produkt under en ansvarlig persons opsyn eller anvisning.

- El-apparater er ikke legetøj!

Børn er ikke i stand til at vurdere farer, der udgår fra elektriske apparater. Lad ikke børn benytte elektriske apparater uden op-syn.

FORSIGTIG!

• Hvis du tilslutter apparatet til et batteri, skal du kontrollere, at levnedsmidler ikke kommer i berøring med batterisyren.
• Beskyt apparatet mod regn og fugt.

BEMÆRK

• Afrim apparatet rettidigt for at spare energi.
• Afbryd apparatet fra spændingsforsyningen, hvis du ikke bruger det i lang tid.

3 Leveringsomfang

Mængde Betegnelse

1 Køleskab

1 Kabelsæt (kun AC-udførelse)

1 Betjeningsvejledning

4 Tilbehør

Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):

Art.-nr. Betegnelse Forklaring

Transformerer indgangspændingen til tilslutning af et rent 12 eller 24 V-køleskab til 110 til 240 V-vekselstrømnettet.

5 Korrekt brug

Køleskabet egner sig til at køle og dybfryse levnedsmidler. Apparatet kan tilsluttes til flere energikilder (12 V og 24 V og/eller 110–240 V).

FORSIGTIG! Sundhedsfare!

Kontrollér, om apparatets kølekapacitet svarer til kravene for fødevarerne eller lægemidlerne, som du vil køle.

WAECO køleapparater i serien CR kan afkøle varer og holde dem kolde. I fryseboksen kan varer dybfryses.

Alle materialer, der er anvendt i køleskabet, er ufarlige for levnedsmilder. Kølekredsløbet er vedligeholdelsesfrit.

Køleskabene er egnede til tilslutning til en jævnspænding på 12 V eller 24 V (f.eks. i autocampere, i campingvogne eller på både).

BEMAERK

Modellen CR140 og alle US-versioner kan udelukkende fås som DC/AC-udførelse. Disse køleskabe kan både tilsluttes til en 12 eller 24 V-jævnstrømskilde og til en 110-240 V-vekselstrømskilde. Apparatets tilslutningsspænding findes på typeskiltet på apparatets bagside.

Med en ensretter (tilbehør) kan 12 eller 24 V-køleskabene tilsluttes til et vekselstrømnet:

- Ensretter MPS-35: Til tilslutning til et 110 – 240 V-net

Hvis køleskabet anvendes på både, kan det udsættes for en konstant hældning på 30°.

Med en termostat kan den ønskede temperatur indstilles trinløst.

6.1 Betjeningselementer i det indvendige rum

De forskellige køleskabstyper er vist på følgende figurer:

• CR50: fig. 1, side 3
• CR65: fig. 2, side 3
• CR80: fig. 3, side 4
• CR110: fig. 4, side 4
• CR140: fig. 5, side 5

Nr. på figur Forklaring

1 Fryseboks

2 Gitter (kan klappes op, så der kan stilles flasker i kølerum-met)

3 Rum til frugt

4 Fralægningsflade

5 Flaskeholder (til at holde flasker fast i rummet i døren)

6 Rum med låg (kan klappes op)

6.2 Betjeningselementer

Nr. på fig. 6, side 5 Forklaring

1 Temperaturregulering

2 Grøn lysdiode: Drift

3 Rød lysdiode: Fejl

4 Indvendig belysning

7 Opstilling og tilslutning af køleskabet

7.1 Sikkerhedshenvisninger vedr. installation på både

Overhold især følgende henvisninger ved installation på både.

FARE!

Sørg ved tilslutning til strømnettet ubetinget for, at strømforsyningen er sikret med en FI-afbryder!

VIGTIGT!

• Apparatet er beregnet til en hældning på indtil 30°. Vær opmærksom på, at apparatet skal være sikret til disse forhold, når køleskabet opstilles. Kontakt et autoriseret firma ved spørgsmål vedr. installation.
• Opstil køleskabet, så den opvarmede luft nemt kan slippe bort (enten opad eller til siderne, fig. 8, side 6).
• Apparatet er beregnet til udenomstemperaturer mellem +18 °C og +43 °C.

Overhold også alle yderligere installationshenvisningerne i dette kapitel.

7.2 Opstilling af køleskabet

VIGTIGT!

• Fastgør apparatet som beskrevet i betjeningsvejledningen for at undgå farer.
• Hold åbninger (ventilationsåbninger etc.) i kabinettet eller indbygningsstrukturen fri for genstande.
• Køleskabet egner sig udelukkende til installation i en indbygningsniche. Efter monteringen må der udelukkende være fri adgang til apparatets forside.

BEMÆRK

Fjern den øverste og nederste låsemekanisme ved indbygning bag køkkelåge. Informationer herom fås hos Dometic WAECO-afdelingen i dit land (adresser, se vejledningens bagside).

Apparatet er beregnet til udenomstemperaturer mellem +18 °C og +43 °C. I konstant drift må luftfugtigheden ikke ligge over 90 %.

Opstil køleapparatet på en tør, beskyttet plads. Undgå at opstille det ved siden af varmekilder som varmeapparater, gasovne, varmtvandsledninger osv. Lad ikke apparatet stå direkte i solen.

Opstil køleskabet, så den opvarmede luft nemt kan slippe bort (enten opad eller til siderne). Sørg derfor for en tilstrækkelig ventilation (fig. 8, side 6).

Nr. på fig. 8, side 6 Forklaring

1 Kold tilført luft
2 Varm aftræksluft
3 Kondensator
4 Afstand over, når der ikke kan cirkulere tilstrækkelig aftræksluft opad eller til siden

Kondensatet, der opstår under normal drift af køleskabet, kan ledes bort gennem to afløb på apparatet. Når apparatet leveres fra fabrikken, er disse afløb lukkede. De to afløb befinder sig på bagsiden og på undersiden af apparatet (fig. 23, side 12).

Vælg kondensatafløbet, der er egnet til monteringsstedet, og fjern afdækningskappen på afløbet.
▶Stik en spids genstand (f.eks. en skruetrækker) ca. 25 til 30 mm ind i afløbet for at åbne apparatets inderside.

Hvis køleskabet stilles i en niche, kan det fastgøres med egnede skruer indefra.

▶ Løsn blænddækslerne (fig. 7 2, side 6).
▶Skub køleskabet ind i nichen.
▶ Skru egnede skruer (fig. 7 1, side 6) i for at fastgøre køleskabet.
▶ Tryk blænddækslerne (fig. 7 2, side 6) ind i åbningerne.

7.3 Åbning af låsen

Køleskabet har en låsemekanisme (fig. 9 1, side 6), der også bruges som transportsikring. Følgende indstillinger er mulige:

VIGTIGT!

Flyt kun låsemekanismen, när døren er åben. Ved anvendelse med lukket dør beskadiges apparatet.

• Lock (drej hjulet til højre indtil anslag): Døren er lukket og sikret. For at åbne døren skal dørgrebet trækkes op og døren åbnes.
• Vent (drej hjulet til venstre indtil anslag): Døren kan nemt åbnes, men er fastgjort.
  Anvend denne position, hvis apparatet tages ud af drift i længere tid.

7.4 Ændring af døranslaget

Du kan ændre dørens anslag, så døren åbner mod venstre i stedet for mod højre.

Gå frem som vist på fig. 12, side 8 til fig. 14, side 8 for at ændre døranslaget.

7.5 Tilslutning af køleskabet

Tilslutning af køleskabet til jævnstrøm

Køleskabene kan tilsluttes til 12 V eller til 24 V jævnspænding.

VIGTIGT!

For at undgå spændings- og dermed effekttab skal kablet være så kort som mulig og må ikke være afbrudt.

Undgå derfor ekstra kontakter, stik eller fordelerdåser.

▶ Bestem kablets nødvendige tværsnit i forhold til kabellængden iht. fig. 15, side 9.

Forklaring til fig. 15, side 9

Koordinatakse Betydning Enhed

I Kabellængde m

∅Kabeltværsnit mm²

VIGTIGT!

Byt ikke om på polerne.

▶Kontrollér før idrifttagning af apparatet, om driftsspændingen og batterispændingen stemmer overens (se typeskilt).
▶Tilslut køleskabet

– så direkte som muligt til batteriets poler eller
- til et 12 V-DC-stik eller til et 24 V-DC-stik.

Sørg for at sikre plusledningen med 15 A (ved 12 V) eller 7,5 A (ved 24 V) (fig. 16 1, side 9).

▶ Forbind det røde kabel (fig. 16 rt, side 9) med pluspolen på batteriet.
▶ Forbind det sorte kabel (fig. 16 sw, side 9) med minuspolen på batteriet.

VIGTIGT!

Afbryd apparatet og andre forbrugere fra batteriet, før du oplader batteriet med en hurtigoplader.

Overspænding kan beskadige apparatets elektronik.

Af sikkerhedsmæssige årsager er køleskabet udstyret med en elektronisk polbeskyttelse, der beskytter køleskabet mod forkert polforbindelse ved tilslutning til batterier og mod kortslutning. For at beskytte batteriet frakobles køleskabet automatisk, hvis spændingen ikke er længere er tilstrækkelig (se følgende tabel).

	12 V 24 V
Frakoblingsspænding	10,4 V 22,8 V
Gentilkoblingsspænding	11,7 V 24,2 V

Tilslutning af køleskabet til vekselstrøm (tilbehør)

BEMAERK

Modellen CR140 og alle US-versioner kan udelukkende fås som DC/AC-udførelse. Disse køleskabe kan ikke blot tilsluttes til en 12 eller 24 V-jævnstrømskilde uden at anvende en ensretter, men også til en 110-240 V-vekselstrømskilde.

Køleskabene kan tilsluttes til vekselspænding, hvis der anvendes en ensretter (tilbehør):

● 110 – 240 V: MPS-35

FARE! Livsfare!

• Berør aldrig stik og kontakter, når du har våde hænder eller står med fødderne i vand.
• Hvis køleapparatet skal anvendes om bord på en båd ved hjælp af en tilslutning til 230 V-nettet på land, skal du under alle omstændigheder montere et fejlstrømsrelæ mellem 230 V-nettet og køleapparatet.
  Få råd hos en fagmand.

BEMAERK

Tilslut altid køleskabene til ensretteren. I modsat fald sættes køleskabets prioritetskobling ud af drift.

Prioritetskoblingen skåner et tilsluttet batteri, da ensretteren altid skifter til netdrift, när der tilsluttes vekselspænding.

Gå frem på følgende måde, när køleskabet tilsluttes til vekselspænding:

▶Fastgør ensretteren som vist på det pågældende sted bag på køleskabet (fig. 17, side 10).
▶ Sørg for at sikre vekselstrømkredsen med en træg sikring (250 V/4 A).
▶Forbind strømkablet med vekselstrømnettet.
▶ Sæt stikket i AC-stikket (fig. 17 1, side 10).

Gå frem på følgende måde, när køleskabet med monteret ensretter tilsluttes til jævnspænding:

▶ Forbind jævnstrømskablets løse kabler (fig. 17 2, side 10) med batteriet:
– Rødt kabel: Batteriets pluspol
– Sort kabel: Batteriets minuspol

8 Anvendelse af køleskabet

BEMAERK

Før du tager det nye køleskab i brug, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se også „Rengøring og vedligeholdelse“ på side 158).

8.1 Tips til energibesparelse

• Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.
• Lad først varm mad afkøle, før du lægger den i.
• Åbn ikke køleskabet hyppigere end nødvendigt.
• Lad ikke døren være åben længere end nødvendigt.
• Afrim køleskabet, så snart der har dannet sig et islag.
• Undgå unødigt lav indvendig temperatur.
• Rengør med regelmæssige mellemrum kondensatoren for støv og urenheder.

8.2 Anvendelse af køleskabet

Køleskabet gør det muligt at konservere friske fødevarer. Derudover kan du i fryseboksen konservere dybfrosne levnedsmidler og fryse friske fødevarer.

VIGTIGT!

• Inde i køleboksen må der ikke anvendes elektriske apparater. Apparater, som producenten har frigivet hertil, er undtaget.
• Sørg for, at drikkevarer eller mad i glasbeholdere ikke afkøles for kraftigt.
  Drikkevarer og mad med stort væskeindhold udvider sig, når de fryses. Derved kan glasbeholdere blive ødelagt.
• Levnedsmidler må kun opbevares i original emballage eller egnede beholdere.
• Sørg for, at der kun er genstande eller varer i køleskabet, der må afkøles til den valgte temperatur.

▶ Tænd køleskabet ved at dreje temperaturreguleringen (fig. 6 1, side 5) til højre.

BEMAERK

Når køleskabet er blevet tændt, går der ca. 60 sekunder, indtil kompressoren starter.

Indstilling af temperaturen

Du kan indstille temperaturen trinløst med temperaturreguleringen. Den integrerede termostat regulerer temperaturen på følgende måde:

● 1 = laveste kølekapacitet
- 7 = højeste kølekapacitet

BEMÆRK

Kølekapaciteten kan påvirkes af
- udenomstemperaturen
– mængden af levnedsmidlerne, der skal konserveres
– hvor tit døren åbnes

Konservering af levnedsmidler

Du kan konservere levnedsmidler i kølerummet. Levnedsmidlernes holdbarhed er normalt angivet på emballagen.

VIGTIGT!

Konservér ikke varme levnedsmidler i kølerummet.

Stil ikke en glasbeholder med væsker ind i fryseboksen.

BEMAERK

Konservér levnedsmidler, der let optager lugt og smag, samt væsker og produkter med et højt alkoholindhold i tætte beholdere.

Kølerummet er inddelt i forskellige zoner, der har forskellige temperaturer:

• De kolde zoner befinder sig umiddelbart over skuffen til frugt og grønt tæt ved bagvæggen.
• Overhold temperatur- og holdbarhedsangivelserne på levnedsmidlernes emballage.

▶Vær opmærksom på følgende henvisninger ved konserveringen:

– Produkter, der er ved at tø op eller lige er optøede, må aldrig fryses igen, men skal anvendes så hurtigt som muligt.
- Levnedsmidler skal vikles ind i aluminiums- eller polyethylenfolie og lægges i tilsvarende beholdere med låg. Derved konserveres aromaer, substansen og friskheden bedre.

Afrimning af kølerummet

Apparatet har to muligheder for at fjerne kondensvandet, der opstår under driften:

- Direkte udledning udenfor:

Tilslut en slange (fig. 10 2, side 7) til udløbsstudsen (fig. 10 1, side 7).

- Opsamling i opsamlingsbakken:

Afrimning af isboksen

VIGTIGT!

Anvend ikke mekanisk værktøj til at fjerne islag eller til at løsne fastfrosne genstande. Apparater, som producenten har frigivet hertil, er undtaget.

Gå frem på følgende måde for at afrime køleskabet:

▶Tag indholdet ud.
▶ Opbevar det evt. i et andet køleapparat, så det forbliver koldt.
▶Stil temperaturreguleringen på „0“.
▶Lad døren stå åben.

Frakobling og ud-af-drifttagning af køleskabet

Hvis du vil tage køleskabet ud af drift i længere tid, skal du gå frem på følgen-de måde:

▶Stil temperaturreguleringen på trin „0“.
Tag tilslutningskablerne af batteriet, eller træk stikket på vekselstrømsledningen ud af ensretteren.
▶Rengør køleskabet (se „Rengøring og vedligeholdelse“ på side 158).
▶ Drej låsehjulet (fig. 9 1, side 6) til venstre indtil anslag („Vent“).
▶Luk døren, indtil den går i indgreb.
√Døren forbliver åben og forhindrer på den måde, at der opstår lugtgener.

Udskiftning af den indvendige belysning

Hvis den indvendige belysning i køleskabet er defekt, kan lysdiode-lyskilden (DC 12 – 24 V, 0,3 W) udskiftes. Anvend udelukkende lysdiode-lyskilder til udskiftningen, der kan anvendes med 12 V og 24 V.

▶Fjern afdækningen.
▶ Træk lyskilden (fig. 6 4, side 5) ud af bøjlerne.
▶ Skub den nye lyskilde ind mellem bøjlerne, indtil den går i indgreb.

Udskiftning af sikring (kun DC/AC-køleskabe)

Hvis sikringen i ensretteren er defekt, kan de udskiftes.

▶ Åbn sikringsrummet (fig. 17 3, side 10) med en skruetrækker.
▶Udskift sikringen (250 V/4 A).
▶Luk sikringsrummet igen.

• Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleskabet.
• Anvend aldrig hårdt eller spidst værktøj til at fjerne islag eller til at løsne fastfrosne genstande.

▶Rengør køleskabet regelmæssigt, og når det er snavset, med en fugtig klud.
Vær opmærksom på, at der ikke drypper vand ind i tætningerne. Det kan beskadige elektronikken.
▶Tør køleskabet af med en klud efter rengøringen.

10 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

11 Bortskaffelse

ADVARSEL! Fare for børn!

Før det gamle køleskab bortskaffes:

• Afmontér dørene.
  – Lad hylderne blive i køleskabet, så børn ikke kan gå ind i det.

▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

12 Udbedring af fejl

Ved driftsfejl lyser lysdioden flere gange. Antallet af impulser afhænger af fejltypen.

Den lyser i et kvart sekund, hver gang den lyser. Efter impulsserien følger en pause. Sekvensen for fejlen gentages hvert fjerde sekund.

Antal lysimpulser	Fejl Mulig årsag
1 Forsyningsspænding Forsyningsspændingen ligger uden for det indstillede område.
2 Ventilator-overstrøm Ventilatoren belaster elektronikenheden med mere end 1 A.
3 Motoren starter ikke Rotoren sidder fast.		Differenstrykket i kølesystemet er for højt (>5 bar).
4 For lavt omdrejningstal Hvis kølesystemet belastes for kraftigt, kan motorens minimumomdrejningstal på 1850 o/min. ikke opretholdes.
5 Overtemperatur på elektroni-kenheden		Hvis kølesystemet belastes for kraftigt eller temperaturen er for høj, bliver elektronikken for varm.

Indvendig temperatur for kold på reguleringstrin „1“

Fejl Mulig årsag Løsning
Kompressoren kører konstant	Termostat defekt Udskift termostaten
Kompressoren kører længe	I fryseboksen blev der nedfrosset en større mængde	-

Kompressoren kører ikke (batteritislutning)

Fejl Mulig årsag Løsning
U_KL = 0 V Afbrydelse i tils	utningsledningen batteri – elektronik	Etablér forbindelsen
	Hovedafbryder defekt (hvis den findes)	Udskift hovedafbryderen
	Ekstra ledningssikring brændt over (hvis den findes)	Udskift ledningssikringen
U_KL ≤ U_TIL	Batterispænding for lav Opladning af batteriet
Startforsøg med U_KL ≤ U_FRA	Løs kabelforbindelse Dårlig forbindelse (korrosion)	Etablér forbindelsen
	Batterikapacitet for lav Udskift batteriet
	Kabeltværsnit for lille	Udskift kablet (fig. 15, side 9)
Startforsøg med U_KL ≥ U_TIL	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Stil køleskabet et andetsted
	Kondensator snavset Rengør kondensatoren
Elektrisk afbrydelse i kompressoren mellem stikbenene	Kompressor defekt Udskift kompressoren

U_KL Spænding mellem elektronikkens plus- og minusklemme

U_TIL Tilkoblingsspænding elektronik

U_FRA Frakoblingsspænding elektronik

Kompressoren kører ikke (tilslutning til vekselspænding)

Fejl Mulig årsag Løsning
Ingen spænding Afbrydelse i tilslutningsledningen Etablér forbindelsen
Der er spænding, men kompressoren kører ikke	Udenomstemperatur for høj –
	Ventilation og udluftning ikke tilstrækkelig	Stil køleskabet et andetsted
	Kondensator snavset Rengør kondensatoren
Elektrisk afbrydelse i kompressoren mellem stikbenene	Kompressor defekt Udskift kompressoren

Kølekapaciteten reduceres, den indvendige temperatur stiger

Fejl Mulig årsag Løsning
Kompressoren kører længe/konstant	Udenomstemperatur for høj –
	Ventilation og udluftning ikke til-strækkelig	Stil køleskabet et andetsted
	Kondensator snavset Rengør kondensatoren
	Ventilator defekt Udskift ventilatoren
Kompressoren kørersjældent	Batterikapacitet opbrugt Opladning af batteriet

Usædvanlige lyde

Fejl Mulig årsag Løsning
Høj brummen En af kølekredsløbets komponenter kan ikke svinge frit (ligger op mod væggen)	Bøj forsigtigt komponenten
	Fremmedlegeme klemt inde mellem kølemaskinen og væggen	Fjern fremmedlegemet
	Ventilatorstøj –

13 Tekniske data

Alle køleskabe i serie CR har følgende kendetegn:

● Mål: fig. 18, side 10 til fig. 22, side 12
- Tilslutningsspænding 12 V==/24 V== (se typeskiltet på køleskabet)
- Tilslutning til vekselstrøm med ensretter (Tilbehør, integreret i apparatet ved CR140 og US-versioner): - 110 - 240 V\~: Ensretter MPS-35

- Køletemperaturområde kølerum: +10 °C til 0 °C

● Luftfugtighed: maks. 90 %

- Konstant hældning: maks. 30°

● Godkendelse/certifikater:

Kølekredsen indeholder R-134a.

	CR50 CR65
Indhold: 48 | 64 |Heraf fryseboks: 5 | 7,2 |
Mærkestrøm: 5,7 A ved 12 V---	2,8 A ved 24 V---	5,7 A ved 12 V---2,8 A ved 24 V---
Middel effektforbrug: 40 W	45 W
Vægt:	19 kg	20 kg
Kølemiddel R-134a:	53 gCR80 CR110	55 g
Indhold: 80 I 108 IHeraf fryseboks: 7,9 I 10,2 I
Mærkestrøm: 5,9 A ved 12 V---	3,0 A ved 24 V---	5,9 A ved 12 V---3,0 A ved 24 V---
Middel effektforbrug: 48 W 50 W
Vægt: 23 kg 28 kg
Kølemiddel R-134a: 66 g 68 g
	CR140
Indhold:	136 I
Heraf fryseboks:	11,5 I
Mærkestrøm:	5,9 A ved 12 V---3,0 A ved 24 V---
Middel effektforbrug:	70 W
Kategori:	6
Energieffektivitetsklasse:	A+
Energiforbrug:	158 kWh/år
Klimaklasse:	N, ST, T
Udenomstemperatur:	+16 °C - +43 °C
Lydemissioner:	46 dB
Vægt:	32 kg
Kølemiddel R-134a:	75 g

2 Säkerhetsanvisningar

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

• Hvis du kobler apparatet til et batteri, må du forsikre deg om at matvarer ikke kommer i berøring med batterisyre.
• Beskytt apparatet mot regn og fuktighet.

MERK

Art.nr. Betegnelse Forklaring

MPS-35 Likeretter for 110 – 240 V

Ved nettdrift må apparatet være sikret via en jordfeilbryter!

PASS PÅ!

7.4 Endre dørstopperen

– så direkte til polen på batteriet som mulig eller
- til en 12 V=== stikkontakt eller en 24 V=== stikkontakt.

Sikre plussledningen med 15 A (ved 12 V) hhv. 7,5 A (ved 24 V)

(fig. 16 1, side 9).

▶ Koble den røde kabelen (fig. 16 rt, side 9) til plusspolen på batteriet.
Koble den svarte kabelen (fig. 16 sw, side 9) til minuspolen på batteiret.

PASS PÅ!

Koble den løse kabelen til likestrømkabelen (fig. 17 2, side 10) med batteriet:

• rød kabel: plusspolen til batteriet
  – svart kabel: minuspolen til batteriet

8 Bruke kjøleskapet

MERK

Konserver ikke varme matvarer i fryseskuffen.

Sett ikke glassbeholderen med væske i fryseskuffen.

MERK

Når sikringen i likeretteren er defekt, kan du bytte denne.

Betydningen til den røde lysdioden (fig. 6 2, side 5)

Kompressoren går ikke (tilkobling til vekselspenning)
