MANUAL DE UTILIZADOR CoolMatic CR140 WAECO
Manual de instruções
RU 248 Холодильник
Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.
Índice
1 Explicação dos símbolos 227
2 Indicações de segurança 227
3 Material fornecido 230
4 Acessórios....230
5 Utilização adequada 230
6 Descrição técnica....230
7 Instalar e conectar a geleira....232
8 Utilizar a geleira 237
9 Limpeza e manutenção .... 241
10 Garantia 242
11 Eliminação .... 242
12 Eliminar falhas 243
13 Dados técnicos .....246

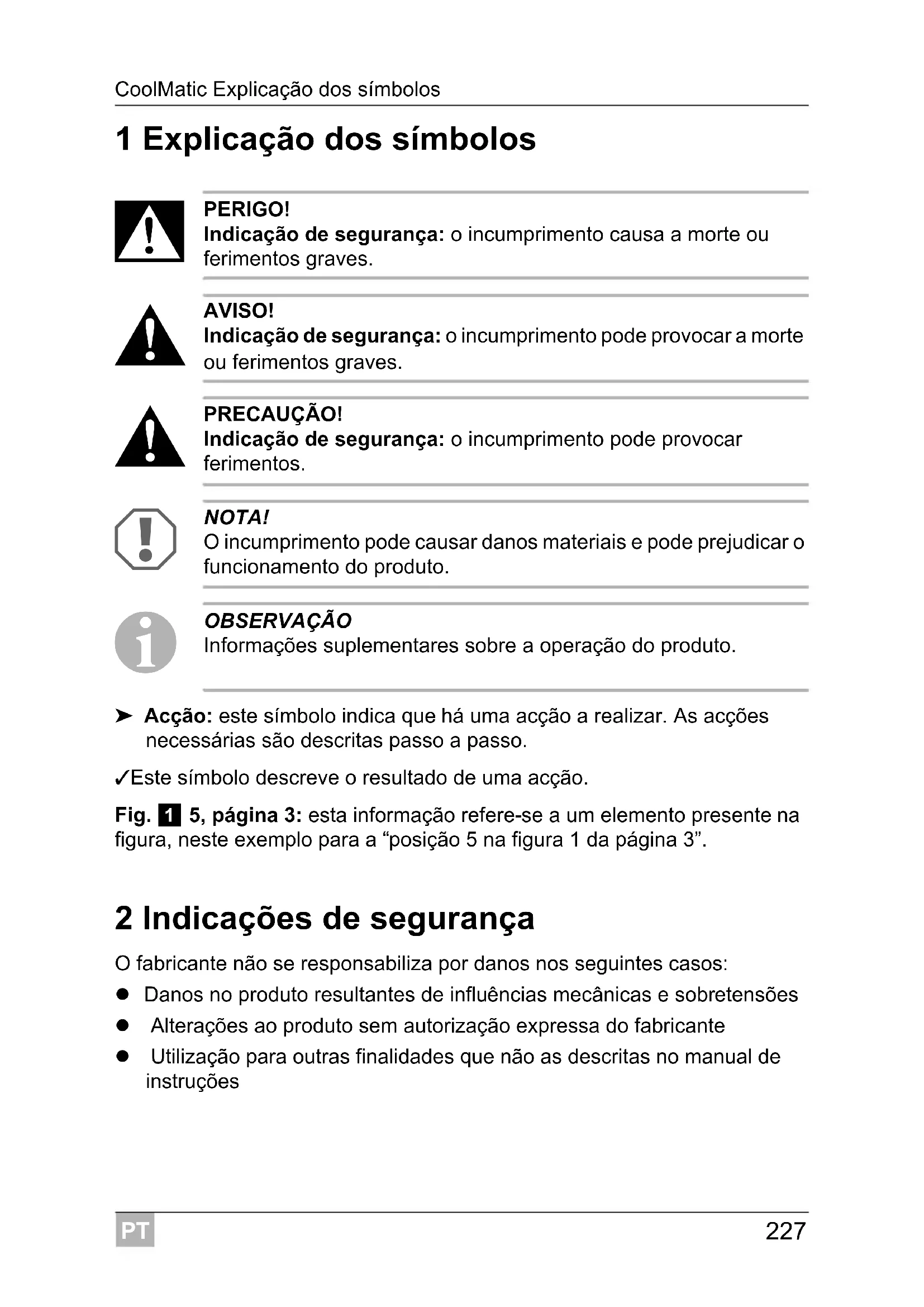

1 Explicação dos símbolos
PERIGO!
Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.
AVISO!
Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: o incumprimento pode provocar ferimentos.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
▶ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo.
√Este símbolo descreve o resultado de uma acção.
Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”.
2 Indicações de segurança
O fabricante não se responsabiliza por danos nos seguintes casos:
- Danos no produto resultantes de influências mecânicas e sobretensões
- Alterações ao produto sem autorização expressa do fabricante
- Utilização para outras finalidades que não as descritas no manual de instruções
2.1 Segurança geral
PERIGO!
- Perigo de vida!
Na utilização em barcos: em caso de funcionamento com rede elétrica, certifique-se de que a sua alimentação de corrente está protegida por um corta-circuito em caso de falha na terra!
AVISO!
- Antes de colocar o aparelho em funcionamento, controle se a tensão de funcionamento e a tensão da bateria correspondem (ver placa de características).
- Se o cabo de ligação deste aparelho estiver danificado, o mesmo tem de ser substituído por um cabo de ligação especial que poderá ser adquirido junto do fabricante ou da sua assistência técnica.
- Deixe que as instalações em locais húmidos sejam passadas apenas por um técnico especializado.
- Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.
- As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
NOTA!
- Atenção: Nunca abra nem danifique o circuito de refrigeração.
- Faça a montagem do aparelho em lugar seco e protegido contra projeções de água.
- Não coloque o aparelho na proximidade de chamas vivas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
- Tenha atenção para que as aberturas de ventilação não sejam cobertas.
- Não guarde as substâncias com risco de explosão, tais como, p.ex. latas de spray com gás carburante no aparelho.
2.2 Segurança durante a utilização do aparelho
PERIGO!
- Perigo de vida!
Nunca toque nos cabos não blindados apenas com as mãos. Isto aplica-se, em especial, durante o funcionamento com rede de corrente alternada.
AVISO!
- Desconecte o aparelho e outros consumidores da bateria antes de carregar a bateria com um carregador rápido.
As sobretensões podem danificar o sistema eletrónico dos aparelhos.
- As pessoas (incluindo crianças), que não estão aptas a utilizar o produto de modo seguro devido a incapacidade física, sensorial ou mental ou devido à sua inexperiência, não devem utilizar o produto sem a supervisão ou as instruções de uma pessoa responsável.
- Os aparelhos elétricos não são um brinquedo!
As crianças não conseguem avaliar adequadamente os perigo decorrentes dos equipamentos elétricos. Não permita que as crianças utilizem equipamentos elétricos sem supervisão.
PRECAUÇÃO!
- Se ligar o aparelho a uma bateria, certifique-se que os géneros alimentícios não entram em contacto com os ácidos da bateria.
● Proteja o aparelho da chuva e humidade.
OBSERVAÇÃO
- Descongele o aparelho atempadamente, para poupar energia.
- Desligue o aparelho da alimentação de tensão se não o necessitar durante algum tempo.
1 Geleira
1 Conjunto de cabos (apenas versão AC)
1 Manual de instruções
4 Acessórios
Disponível como acessório (não consta do material fornecido):
N.º art. Designação Explicação
MPS35 Comutador para 110 – 240 V
Transforma a tensão de entrada para ligação a uma pura geleira de 12 ou 24 V em corrente alternada de 110 a 240 V.
5 Utilização adequada
A geleira é adequada para refrigerar e congelar géneros alimentícios. O aparelho pode ser conectado a várias fontes de energia (12V e 24V e/ou 110–240 V).
PRECAUÇÃO! Risco para a saúde!
Por favor, verifique se a capacidade de refrigeração do aparelho cumpre os requisitos dos géneros alimentares ou dos medicamentos que pretende refrigerar.
6 Descrição técnica
As geleiras WAECO da série CR podem refrigerar e manter refrigerados produtos. No congelador podem ser congelados os produtos.
Todos os materiais utilizados na geleira são inofensivos para os géneros alimentícios. O circuito de refrigeração.não necessita de manutenção.
As geleiras são adequadas para utilização numa tensão contínua de 12 V ou 24 V, (p.ex. em caravanas, auto-caravanas ou em barcos).
OBSERVAÇÃO
O modelo CR140 e todas as versões US podem apenas ser adquiridos na versão DC/AC. Estas geleiras podem ser operadas tanto com uma tensão contínua de 12 ou 24 V como com uma corrente alternada de 110–240 V. Pode encontrar a indicação da tensão de conexão do seu aparelho na placa de características, na parte de trás do aparelho.
Com um comutador (acessório) as geleiras de 12 ou 24-V-podem ser operadas com uma rede de corrente alternada.
- Comutador MPS35: para utilização numa corrente de 110–240 V.
Na utilização em barcos, a geleira pode ser instalada com uma inclinação de 30°.
A temperatura desejada pode ser regulada de forma contínua através de um termóstato.
6.1 Elementos de comando no interior
Os diferentes tipos de geleiras estão representados nas seguintes figuras:
1 Congelador
2 Grade (dobrável, para que possam ser colocadas garrafas no espaço de refrigeração)
3 Compartimento dos vegetais
4 Área de colocação
5 Bloqueio de garrafas
(para segurar garrafas no compartimento da porta)
6 Compartimento da tampa (dobrável)
6.2 Elementos de comando
N° na
fig. 6, página 5
Explicação
1 Regulador de temperatura
2 LED verde: Operação
3 LED vermelho: Erro
4 Iluminação interior
7 Instalar e conectar a geleira
7.1 Indicações de segurança para instalação em barcos
Por favor preste atenção às seguintes indicações, especialmente no caso de instalação em barcos:
PERIGO!
em caso de funcionamento com rede elétrica, certifique-se de que a sua alimentação de corrente está protegida por um corta-circuito em caso de falha na terra!
NOTA!
- O aparelho está concebido para uma inclinação de até 30°. Preste atenção na instalação da geleira para que o aparelho as-segure estas condicionantes. Em caso de dúvidas acerca da instalação contacte um estabelecimento especializado.
- Instale a geleira de forma a que o ar aquecido possa sair adequadamente (para cima ou para os lados, fig. 8, página 6).
- O aparelho foi concebido para temperaturas ambientes entre +18 °C e +43 °C.
Preste igualmente atenção a todas as demais indicações de instalação neste capítulo.
7.2 Instalar a geleira
NOTA!
- Fixe o aparelho como descrito no manual de instruções, afim de evitar perigos.
- Mantenha as aberturas (ranhuras de ventilação, etc.) da caixa ou da estrutura de encaixe livres de objetos.
- A geleira está exclusivamente adequada para instalação num nicho embutido. Após a instalação apenas a parte frontal do aparelho deve estar de acesso livre.
OBSERVAÇÃO
Em caso de instalação de portas de deslizar, por favor remova o mecanismo de bloqueio superior e inferior. Pode encontrar informações aqui relacionadas junto do representante Dometic WAECO no seu país (ver endereços no verso).
O aparelho foi concebido para temperaturas ambientes entre +18 °C e +43 °C. Em operação contínua, a humidade do ar não deve exceder os 90 %.
Instale a geleira num lugar seco e protegido. Evite a instalação junto a fontes de calor como aquecimentos, fogões a gás, canalizações de água quente, etc. Não deixe o aparelho exposto a radiação solar intensa.
Instale a geleira de forma a que o ar aquecido possa sair adequadamente (para cima ou para os lados). Assegure portanto uma ventilação suficiente (fig. 8, página 6).
| N° na fig. 8, página 6 | Explicação |
| 1 alimentação de ar frio | |
| 2 exaustão de ar quente | |
| 3 Condensador | |
| 4 Distância acima se não puder circular ar suficiente para cima ou para o lado. | |
O condensado resultante do normal funcionamento da geleira pode ser conduzido através de dois tubos de escoamento no aparelho. Aquando da entrega do aparelho estas saídas de escoamento estão fechadas. Ambas as saídas de escoamento estão localizadas na parte traseira e na parte inferior do aparelho (fig. 23, página 12).
▶ Seleccione o tubo de escoamento de condensado adequada para o seu local de instalação e retire-lhe a tampa de cobertura.
▶Fure o tubo de escoamento aprox. 25 a 30 mm de profundidade com um objeto agudo (p.ex. chave de fendas) afim de abrir a parte interior do aparelho.
Se instalar a geleira num local de encastrar, pode-a fixar por dentro com para-fusos adequados.
▶ Retire as tampas de cobertura(fig. 7 2, página 6).
▶Empurre a geleira para o local de encastrar.
▶ Aperte os parafusos adequados (fig. 7 1, página 6) para fixar a geleira.
▶ Pressione as tampas de cobertura (fig. 7 2, página 6) sobre as aberturas.
7.3 Libertar o bloqueio
A geleira dispõe de um mecanismo de bloqueio (fig. 9 1, página 6), que serve também como dispositivo de segurança de transporte. São possíveis as seguintes definições:
NOTA!
Regule o mecanismo de bloqueio apenas com a porta aberta. Em caso de utilização com a porta fechada, o aparelho é danificado.
- Lock (faça girar a roda para a direita até ao batente): A porta está fechada e em segurança.
Para abrir a porta, puxe o punho da porta para cima e abra-a. - Vent (faça girar a roda para a esquerda até ao batente): A porta está li-geiramente aberta, mas fixa.
Utilize esta posição, quando tiver o aparelho fora de serviço por um longo período de tempo.
7.4 Inverter o batente da porta
O batente da porta pode ser invertido por forma a que a porta abra para a esquerda em vez da direita.
▶ Proceda como ilustrado na fig. 12, página 8 até fig. 14, página 8 para inverter o batente da porta.
7.5 Conectar a geleira
Conectar a geleira à rede de corrente contínua
As geleiras podem funcionar com corrente contínua de 12 V ou de 24 V.
NOTA!
Para evitar perdas de tensão e potência, o cabo deve ser o mais curto possível e não deve ser interrompido.
Evite por isso interruptores, fichas ou distribuidores adicionais.
▶Determine o corte transversal necessário do cabo dependendo do comprimento do cabo de acordo com a fig. 15, página 9.
Legenda da fig. 15, página 9
I Comprimento do cabo m
∅Corte transversal do cabo mm²
NOTA!
Tenha atenção à polaridade correta.
▶Antes de colocar o aparelho em funcionamento, controle se a tensão de funcionamento e a tensão da bateria correspondem (ver placa de características).
▶Conecte a sua geleira - o mais diretamente possível aos polos da bateria ou - a uma tomada de 12 V ou de 24 V.
Proteja a ligação positivo com 15 A (no caso de 12 V) ou 7,5 A (no caso de 24 V).(fig. 16 1, página 9).
▶ Conecte o cabo vermelho (fig. 16 rt, página 9) ao polo positivo da bateria.
▶ Conecte o cabo preto (fig. 16 sw, página 9) ao polo negativo da bateria.
NOTA!
Desconecte o aparelho e outros consumidores da bateria antes de carregar a bateria com um carregador rápido.
As sobretensões podem danificar o sistema eletrónico dos aparelhos.
Para efeitos de segurança, a geleira está equipada com uma proteção eletrónica contra a inversão da polaridade quando é conectada à bateria e que também protege a geleira contra curto-circuitos. Para proteção da bateria a geleira desliga-se automaticamente em caso de insuficiência de tensão (ver a tabela seguinte).
| 12 V 24 V | |
| Tensão de desconexão | 10,4 V 22,8 V |
| Tensão de reativação | 11,7 V 24,2 V |
Conectar a geleira à rede de corrente alternada (acessório)
OBSERVAÇÃO
O modelo CR140 e todas as versões US podem apenas ser adquiridos na versão DC/AC. Estas geleiras podem ser operadas sem a utilização de um comutador, tanto com uma tensão contínua de 12 ou 24 V como com uma corrente alternada de 110–240 V.
Pode conectar as geleiras à tensão alternada se utilizar um comutador (acessório):
- Nunca manipule as fichas e os interruptores quando tiver as mãos molhadas ou quando tiver os pés em pavimento molhado.
- Se estiver a utilizar a geleira a bordo de um barco com ligação a terra a uma rede de 230 V, deverá sempre instalar um interruptor de segurança entre a rede de 230 V e a geleira. Solicite o parecer de um técnico.
OBSERVAÇÃO
Ligue sempre as geleiras a um comutador. Caso contrário, o circuito de prioridade da geleira é colocado fora de serviço.
O circuito de prioridade poupa uma bateria que esteja conectada uma vez que o comutador liga sempre à rede elétrica em caso de conexão a tensão alternada.
Proceda do seguinte modo quando conectar a geleira à tensão alternada:
▶Fixe o comutador como representado, no local previsto na parte posterior da geleira (fig. 17, página 10).
▶Fixe o circuito de corrente alternada através de um fusível inerte (250 V/4 A).
▶Conecte o cabo de alimentação à rede de corrente alternada
▶ Insira a ficha na tomada AC (fig. 17 1, página 10).
Proceda do seguinte modo quando conectar a geleira à tensão contínua com o comutador montado:
▶ Conecte os cabos soltos do cabo de corrente contínua (fig. 17 2, página 10) com a bateria:
– cabo vermelho: polo positivo da bateria
– cabo preto: polo negativo da bateria
8 Utilizar a geleira
OBSERVAÇÃO
Antes de colocar a nova geleira em funcionamento deverá limpar o interior e o exterior com um pano húmido por razões de higiene (ver também “Limpeza e manutenção” na página 241).
8.1 Dicas para poupar energia
- Escolha um local de utilização bem arejado e protegido de raios solares.
- Deixe as refeições quentes arrefecer primeiro antes de as guardar.
- Não abra a geleira mais vezes do que o necessário.
- Não deixe a porta aberta durante mais tempo do que o necessário.
-
Descongele a geleira assim que se forme uma camada de gelo.
-
Evite uma temperatura interna desnecessariamente baixa.
- Limpe o pó e a sujidade do condensador em períodos regulares.
8.2 Utilizar a geleira
A geleira possibilita a conservação de alimentos frescos. Além disso pode conservar no congelador géneros alimentícios congelados e congelar alimentos frescos.
NOTA!
- Não devem ser colocados quaisquer aparelhos elétricos dentro da geleira. Como exceção são válidos os dispositivos que sejam aprovados pelo fabricante para tal.
- Tenha atenção para que as bebidas ou as refeições não refrigerem demasiado nos recipientes de vidro.
Ao refrigerar, as bebidas ou as refeições líquidas dilatam. Deste modo, os recipientes de vidro podem ser destruídos. - Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
- Tenha atenção para que apenas se encontrem objetos ou alimentos na geleira que possam ser refrigerados ou aquecidos à temperatura selecionada.
▶Ligue a geleira ao fazer girar para a direita o regulador de temperatura (fig. 6 1, página 5).
OBSERVAÇÃO
Após a ligação a geleira necessita de aprox. 60 seg até o compres- sor arrancar.
Regular a temperatura
Pode regular a temperatura continuamente através do regulador de temperatura. O termóstato integrado regula a temperatura da seguinte forma:
- 1 = capacidade de refrigeração mais reduzida
- 7 = capacidade de refrigeração mais elevada
OBSERVAÇÃO
A capacidade de refrigeração pode ser influenciada pela
- temperatura ambiente,
– pela quantidade dos géneros alimentícios a serem conservados,
- a frequência de aberturas da porta.
Conservar géneros alimentícios
Pode conservar géneros alimentícios no compartimento de refrigeração. O tempo de conservação dos géneros alimentícios está normalmente indicado na embalagem.
NOTA!
Não conserve géneros alimentícios quentes no compartimento de refrigeração.
Não coloque quaisquer recipientes de vidro com líquidos no congelador.
OBSERVAÇÃO
Conserve os géneros alimentícios que adquirem facilmente cheiros e sabores, assim como os líquidos e produtos com elevado teor de álcool em recipientes vedados.
O compartimento de refrigeração divide-se em diferentes zonas, que apresentam várias temperaturas:
- as zonas mais frias estão localizadas diretamente acima da gaveta para frutas e legumes, perto da parede posterior.
- Tenha atenção às indicações de temperatura e de conservação que constam nas embalagens dos seus géneros alimentícios.
▶Na conservação, preste atenção às seguintes indicações:
– não volte nunca a congelar produtos que acabaram de ser descongelados ou que já o tinham sido, consumindo-os assim que possível.
- Embrulhe os géneros alimentícios em folha de alumínio ou de polietileno e feche-os nos respetivos recipientes, com tampa. Os aromas, a substância e a frescura são assim melhor conservados.
Descongelar a geleira
O aparelho oferece duas possibilidades de remover o condensado criado durante o funcionamento:
● desviar diretamente para fora
Retire a cubeta coletora (fig. 11 1, página 7).
Ligue um tubo (fig. 10 2, página 7) às conexões de saída (fig. 10 1, página 7).
● recolher na cubeta coletora:
Esvazie a cubeta coletora (fig. 11 1, página 7) quando necessário.
Descongelar o compartimento do gelo
NOTA!
Não utilize ferramentas mecânicas para retirar as camadas de gelo ou para libertar objetos congelados. Como exceção são válidos os dispositivos que sejam aprovados pelo fabricante para tal.
Proceda do seguinte modo para descongelar a geleira:
▶Retire os produtos congelados.
▶ Eventualmente, guarde os mesmos numa outra geleira para que eles permaneçam no frio.
▶Coloque o regulador de temperatura na posição “0”.
▶Deixe a porta aberta.
Desligar a geleira e colocá-la fora de funcionamento
Se pretender manter a geleira fora de funcionamento durante um longo período de tempo, proceda do seguinte modo:
▶Rode o regulador de temperatura para a posição “0”.
▶ Desligue o cabo de conexão da bateria ou retire a ficha da ligação de corrente alternada do comutador.
▶Limpe a geleira (ver “Limpeza e manutenção” na página 241).
▶ Faça girar a roda de bloqueio (fig. 9 1, página 6) até ao batente para a esquerda ("Vent").
▶Fecha a porta até ela engrenar.
√A porta fica aberta e evita assim a formação de odores.
Substituir a iluminação interior
Se a iluminação interior da geleira estiver avariada, pode substituir a lâmpada LED (DC 12–24 V, 0,3 W). Utilize para substituição apenas lâmpadas LED que possam funcionar com 12 V e 24 V.
▶Remova a cobertura.
▶ Retire a lâmpada (fig. 6 4, página 5) dos suportes de metal.
▶Empurre a nova lâmpada por entre os suportes de metal até engrenar.
Substituir o fusível (apenas geleiras DC/AC)
Se o fusível do comutador estiver avariado pode substitui-lo.
▶ Retire o compartimento do fusível (fig. 17 3, página 10) com uma chave de fendas.
▶Substitua o fusível (250 V/4 A).
▶Fecha novamente o compartimento do fusível.
9 Limpeza e manutenção
NOTA!
- Não utilize produtos de limpeza abrasivos ou objetos duros para a limpeza, uma vez que podem danificar a geleira.
- Não utilize ferramentas duras ou agudas para acelerar o processo de descongelamento.
▶Limpe a geleira com regularidade e logo que esteja suja com um pano húmido.
▶Tenha atenção para que não penetre nenhuma água nas vedações. Isto pode danificar o sistema eletrónico.
▶Seque a geleira após a lavagem com um pano.
10 Garantia
É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.
Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:
- uma cópia da factura com a data de aquisição,
- um motivo de reclamação ou uma descrição da falha.
11 Eliminação
AVISO! Casos com crianças!
Antes da eliminação da sua velha geleira:
- Retire as portas:
- Deixe ficar as prateleiras na geleira para que as crianças não subam para cima delas.
▶Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
12 Eliminar falhas
Significado do LED vermelho (fig. 6 2, página 5)
Em caso de erros de funcionamento, o LED acende várias vezes. O número de impulsos depende do tipo de erro.
Cada iluminação dura um quarto de segundo de cada vez. No final de cada série de impulsos surge uma pausa. A sequência para o erro é repetida a cada quatro segundos.
| Número de impulsos luminosos | Erro Possível causa | |
| 1 Tensão de alimentação | A tensão de alimentação | está fora o espaço configurado. |
| 2 Sobrecarga do ventilador O ventilador carrega a unidade de eletrónica com mais de 1 A. | ||
| 3 O motor não arranca. O rotor está fixo. | A pressão diferencial na geleira é muito elevada (>5 bar). | |
| 4 A rotação é muito | baixa No caso de o sistema de | refrigeração estar muito sobrecarregado não se consegue manter a rotação mínima do motor de 1850 min^-1 . |
| 5 Sobrequecimento da uni-dade eletrónica | No caso de o sistema de refrigeração estar muito sobrecarregado ou de temperatura muito elevada, a eletrónica fica muito quente. | |
Temperatura interior muito baixa com o regulador na posição “1”
| Falha Possível causa Solução | ||
| O compressor está sempre a funcionar | O termóstato está avariado Substituir o | termóstato |
| O compressor está a funcionar há muito tempo | No congelador foi colocada uma grande quantidade a congelar | - |
O compressor não funciona (ligação à bateria)
| Falha Possível causa Solução | ||
| U_KL=0 V Interrupção no | cabo de ligação bateria–eletrónica. | Estabelecer a ligação |
| Interruptor principal com avaria (caso exista) | Substituir o interruptor principal | |
| Fusíveis adicionais queimados (caso exista) | Substituir os fusíveis adicionais | |
| U_KL≤ U_EIN | Tensão da bateria muito baixa Carregar a bateria | |
| Tentativa de arranque com U_KL≤ U_DESLIG | Ligação de cabos soltaMau contacto (corrosão) | Estabelecer a ligação |
| Capacidade da bateria muito baixa Substituir a bateria | ||
| Corte transversal do cabo muito baixo | Substituir o cabo (fig. 15, página 9) | |
| Tentativa de arranque com U_KL≤ U_LIG | Temperatura ambiente muito elevada – | |
| Ventilação e expulsão de ar insuficientes | Mudar o lugar de instalação da geleira | |
| O condensador está sujo Limpar o condensador | ||
| Interrupção elétrica no compressor entre as canetas | O compressor está avariado Substituir o compressor | |
U_KL Tensão entre as patilhas positivo e negativo do sistema eletrónico
U_LIG Tensão de alimentação do sistema eletrónico
U_DESLIG Tensão de desconexão do sistema eletrónico
O compressor não funciona (ligação à tensão alternada)
| Falha Possível causa Solução | ||
| Não existe tensão Interrupção no cabo de ligação Estabelecer a ligação | ||
| A tensão está disponível mas o compressor não funciona | Temperatura ambiente muito elevada – Ventilação e expulsão de ar insuficientes | Mudar o lugar de instalação da geleira |
| O condensador está sujo Limpar o condensador | ||
| Interrupção elétrica no compressor entre as canetas | O compressor está avariado Substituir o compressor | |
A capacidade de refrigeração diminui, a temperatura interior sobe
| Falha Possível causa Solução | ||
| O compressor está a funcionar há muito tempo/permanente-mente | Temperatura ambiente muito elevada – | |
| Ventilação e expulsão de ar insuficien-tes | Mudar o lugar de instala-ção da geleira | |
| O condensador está sujo Limpar o condensador | ||
| O ventilador está avariado Substituir o ventilador | ||
| O compressor está rara-mente a funcionar | A capacidade da bateria está esgo-tada | Carregar a bateria |
Ruídos não habituais
| Falha Possível causa Solução | ||
| Roncar alto O componente | do circuito de refrigeração não balança (está preso ao pai-nel) | Virar o componente com cuidado |
| Objeto estranho entalado entre a máquina de refrigeração e a parede | Retirar o objeto estranho | |
| Ruído do ventilador – |
13 Dados técnicos
Todas as geleiras da série CR têm as seguintes particularidades:
- Dimensões: fig. 18, página 10 até fig. 22, página 12
- Tensão de alimentação 12 V---/24 V--- (ver placa de características da geleira)
- Conexão à corrente alternada através de comutador (Acessório integrado no aparelho nas versões CR140 e US): - 110 V - 240 V\~: Comutador MPS35
- Âmbito de temperatura de refrigeração no compartimento de refrigeração: +10 °C até 0 °C
- Âmbito de temperatura de refrigeração no congelador: 0 °C até –18 °C
● Humidade máxima do ar 90 %
- Inclinação máxima 30°
- Pressão máx.: PB 11 bar/PA 25 bar
- Propulsor C5H10
- Verificação/Certificados:
O circuito de refrigeração contém R-134a.
| CR50: CR65: | ||
| Volume: 48 l 64 lentre eles no congelador: 5 l 7,2 l | ||
| Corrente nominal: 5,7A em 12 V--- | 2,8A em 24 V--- | 5,7 A em 12 V---2,8A em 24 V--- |
| Consumo médio: 40 W 45 W | ||
| Peso: | 19 kg | 20 kg |
| Líquido refrigerante R-134a: | 53 gCR80: CR110: | 55 g |
| Volume: 80 l 108 lentre eles no congelador: 7,9 l 10,2 l | ||
| Corrente nominal: 5,9 A em 12 V== | 3,0 A em 24 V== | 5,9 A em 12 V==3,0 A em 24 V== |
| Consumo médio: 48 W 50 W | ||
| Peso: 23 kg 28 kg | ||
| Líquido refrigerante R-134a: 66 g | 68 g | |
| CR140: | ||
| Volume: | 136 l | |
| entre eles no congelador: | 11,5 l | |
| Corrente nominal: | 5,9 A em 12 V==3,0 A em 24 V== | |
| Consumo médio: | 70 W | |
| Categoria: | 6 | |
| Classe de eficiência energética: | A+ | |
| Consumo de energia: | 158 kWh/ano | |
| Classe climática: N, ST, T | ||
| Temperatura ambiente: | +16 °C - +43 °C | |
| Emissões acústicas: | 46 dB | |
| Peso: | 32 kg | |
| Líquido refrigerante R-134a: | 75 g | |
