NÁVOD NA OBSLUHU CoolMatic CR140 WAECO

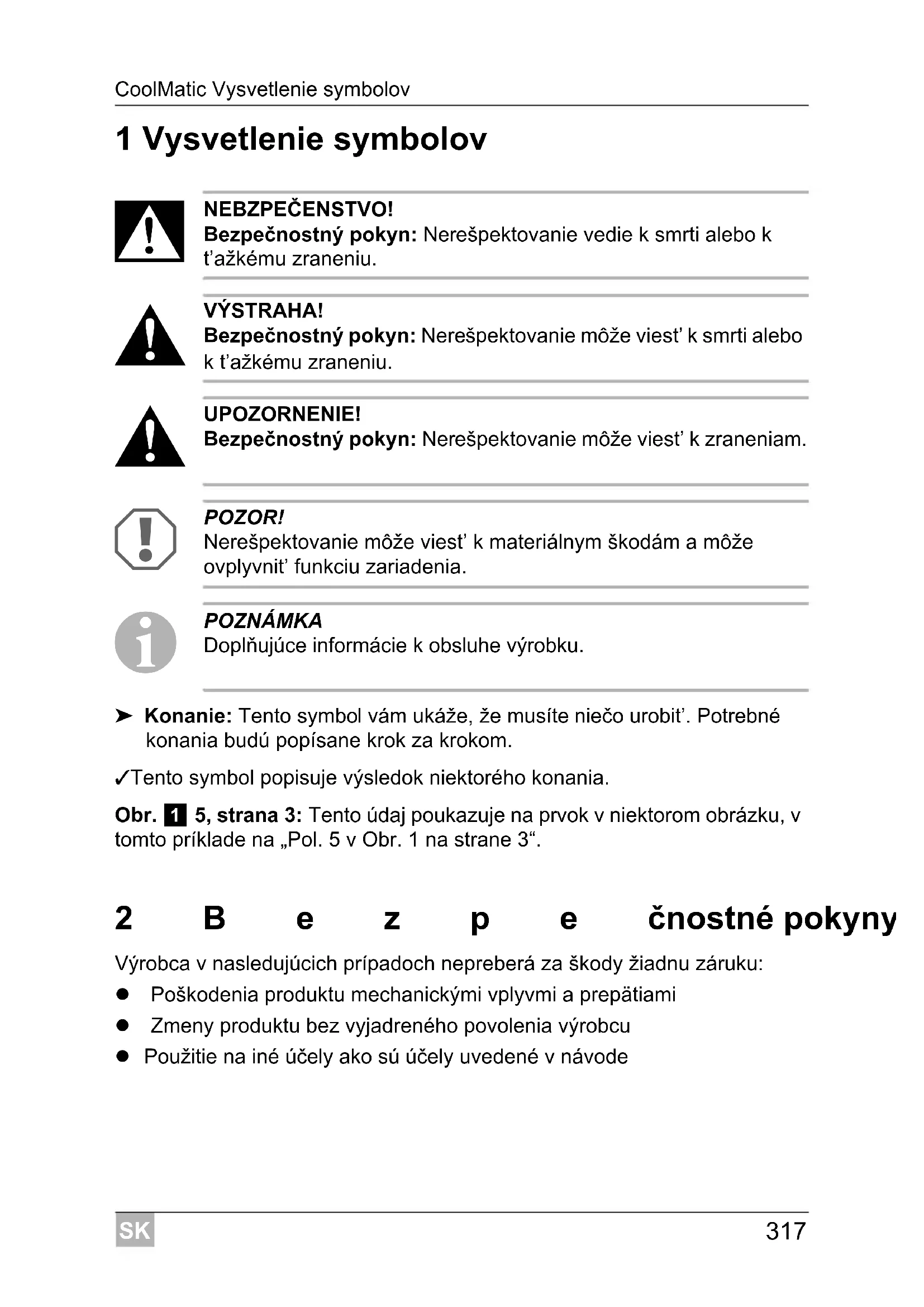

NEBZPEČENSTVO! Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t’ažkému zraneniu.

VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu.

UPOZORNENIE! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k zraneniam.

POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia.

POZNÁMKA Doplňujúce informácie k obsluhe výrobku. ➤ Konanie: Tento symbol vám ukáže, že musíte niečo urobit’. Potrebné konania budú popísane krok za krokom. ✓ Tento symbol popisuje výsledok niektorého konania. Obr. 1 5, strana 3: Tento údaj poukazuje na prvok v niektorom obrázku, v tomto príklade na „Pol. 5 v Obr. 1 na strane 3“. 2Bezpečnostné pokyny Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku: Poškodenia produktu mechanickými vplyvmi a prepätiami Zmeny produktu bez vyjadreného povolenia výrobcu Použitie na iné účely ako sú účely uvedené v návodeSK Bezpečnostné pokyny CoolMatic

2.1 Všeobecná bezpečnosť

NEBZPEČENSTVO! Ohrozenie života! Pri používaní na člnoch: Pri sieťovej prevádzke bezpodmie- nečne zabezpečte, aby napájanie prúdom bolo zaistené FI spínačom!

VÝSTRAHA! Pred uvedením prístroja do prevádzky skontrolujte, či sa pre- vádzkové napätie zhoduje s napätím batérie (pozri typový štítok). Ak sa prípojné vedenie tohto prístroja poškodí, musí sa vymeniť za špeciálne prípojné vedenie, ktoré si môžete zakúpiť od vý- robcu alebo v zákazníckom servise. Inštaláciu vo vlhkých priestoroch prenechajte len odborníkovi. Keď má prístroj viditeľné poškodenia, nesmie sa uviesť do pre- vádzky. Opravy na tomto prístroji smú vykonávať len odborníci. Neod- bornými opravami môžu vzniknúť značné nebezpečenstvá.

POZOR! Pozor: Chladiaci okruh v žiadnom prípade neotvárajte alebo nepoškoďte. Prístroj osaďte na suchom mieste, ktoré je chránené pred strie- kajúcou vodou. Prístroj neodkladajte v blízkosti otvoreného ohňa alebo iných zdrojov tepla (kúrenie, silné slnečné žiarenie, plynové pece atď.). Dbajte na to, aby vetracie otvory neboli zakryté. V prístroji neuskladňujte látky, u ktorých hrozí nebezpečenstvo výbuchu napr. sprejové nádoby s hnacím plynom.SK CoolMatic Obsah dodávky

2.2 Bezpečnosť pri prevádzke zariadenia

NEBZPEČENSTVO! Ohrozenie života! Nikdy sa nedotýkajte holými rukami obnažených vodičov. To platí predovšetkým pri prevádzke prostredníctvom siete so striedavým prúdom.

VÝSTRAHA! Pred nabíjaním batérie rýchlonabíjacím prístrojom odpojte prí- stroj a iné spotrebiče od batérie. Nadmerné napätie môže poškodiť elektroniku prístrojov. Osoby (vrátane detí), ktoré z dôvodu ich fyzických, zmyslových alebo duševných schopností alebo ich neskúsenosti alebo ne- znalosti nie sú schopné bezpečne používať tento výrobok, by ho nemali používať bez dozoru alebo poučenia zodpovednou osobou. Elektrické prístroje nie sú hračkou pre deti! Deti nedokážu správne posúdiť riziká, ktoré predstavujú elek- trické prístroje. Nenechávajte deti, aby používali elektrické prí- stroje bez dozoru.

UPOZORNENIE! Keď prístroj pripojíte na batériu, zabezpečte, aby sa potraviny nedostali do styku s kyselinou batérie. Chráňte prístroj pred dažďom a vlhkosťou.

POZNÁMKA Prístroj včas odmrazte, čím ušetríte energiu. Prístroj odpojte od napájania napätím, keď ho dlhší čas nepou- žívate. 3 Obsah dodávky Množstvo Označenie1 Chladnička1 Káblová súprava (len vyhotovenie AC)1 Návod na obsluhuSK Príslušenstvo CoolMatic

4 Príslušenstvo Dostupné ako príslušenstvo (nie je súčasťou dodávky): 5 Používanie v súlade s určením Chladnička je vhodná na chladenie a zmrazovanie potravín. Prí- stroj sa môže napojiť na viac zdrojov energie (12 V a 24 V a/alebo 110–240 V).

UPOZORNENIE! Ohrozenie zdravia! Skontrolujte, či chladiaci výkon prístroja zodpovedá požiadavkám potravín alebo liekov, ktoré chcete chladiť. 6 Technický opis Chladiace prístroje WAECO radu CR môžu chladiť tovar, príp. ho udržiavať v chlade. V mraziacom priestore sa môže tovar zmraziť. Všetky materiály použité v chladničke sú vhodné na to, aby prichádzali do styku s potravinami. Chladiaci okruh si nevyžaduje údržbu. Chladničky sú vhodné na používanie s jednosmerným napätím 12 V alebo 24 V (napr. v obytných automobiloch, obytných prívesoch alebo člnoch).

POZNÁMKA Model CR140 a všetky US verzie sú dostupné výlučne vo vyhoto- vení DC/AC. Tieto chladničky sa môžu prevádzkovať prostredníc- tvom 12 V, príp. 24 V zdroja jednosmerného napätia alebo 110–240 V zdroja striedavého napätia. Pripájacie napätie vášho prístroja nájdete na typovom štítku na zadnej strane prístroja. Usmerňovačom (príslušenstvo) môžete 12 V, príp. 24 V chladničky pre- vádzkovať v sieti striedavého napätia: Usmerňovač MPS-35: na použitie v sieti 110–240 V Č. výrobku Označenie Vysvetlenie MPS-35 Usmerňovač pre 110–240 VMení vstupné napätie na pripojenie 12, príp. 24 V chladničky k 110 až 240V sieti striedavého napätia.SK CoolMatic Technický opis

Pri používaní v člnoch môže byť chladnička vystavená trvalému nakloneniu 30°. Termostatom možno plynulo nastaviť požadovanú teplotu.

6.1 Ovládacie prvky vnútri

Rôzne typy chladničiek sú zobrazené na nasledovných obrázkoch: CR50: obr. 1, strane 3 CR65: obr. 2, strane 3 CR80: obr. 3, strane 4 CR110: obr. 4, strane 4 CR140: obr. 5, strane 5

Č. na Obrázok Vysvetlenie 1 Mraziaca priehradka 2 Mriežka (sklopiteľná tak, aby sa do chladiaceho priestoru mohli postaviť fľaše) 3 Priehradka na ovocie 4 Odkladacia plocha 5 Aretácia fliaš (na pevné uloženie fliaš v dverovej priehradke) 6 Priehradka s vekom (sklápacím) Č. na obr. 6, strane 5 Vysvetlenie 1 Regulátor teploty 2 Zelená LED dióda: prevádzka 3 Červená LED dióda: chyba 4 Osvetlenie vnútorného priestoruSK Inštalácia a pripojenie chladničky CoolMatic

7 Inštalácia a pripojenie chladničky

7.1 Bezpečnostné pokyny a upozornenia týkajúce sa

inštalácie na člnoch Dodržiavajte špeciálne pri inštalácii na člnoch nasledovné pokyny a upozor- nenia:

NEBZPEČENSTVO! Pri sieťovej prevádzke bezpodmienečne zabezpečte, aby napája- nie prúdom bolo zaistené FI spínačom!

POZOR! Prístroj je dimenzovaný na naklonenie do 30°. Pri inštalácii prí- stroja nezabudnite, že prístroj musí byť podľa uvedeného zais- tený. V prípade otázok týkajúcich sa inštalácie sa obráťte na certifikovanú odbornú firmu. Chladničku nainštalujte tak, aby sa zohriaty vzduch mohol dob- re odvádzať (buď smerom hore alebo do strán, obr. 8, strane 6). Prístroj je dimenzovaný na teplotu okolia +18 °C až +43 °C. Dodržiavajte aj ďalšie pokyny na inštaláciu uvedené v tejto kapitole.

7.2 Inštalácia chladničky

POZOR! Prístroj upevnite podľa opisu v návode na obsluhu, aby ste pre- dišli ohrozeniu. Otvory (vetracie otvory atď.) v kryte alebo na miestach zabudo- vania udržiavajte voľné, bez akýchkoľvek predmetov. Chladnička je vhodná výlučne na inštaláciu zabudovaním do vý- klenku. Po montáži smie byť prístupná len predná časť prístroja.

POZNÁMKA Pri montáži krycích dverí odstráňte horný a dolný zaisťovací me- chanizmus. Informácie o tom získate v pobočke Dometic WAECO vo vašej krajine (adresy pozri na zadnej strane návodu).SK CoolMatic Inštalácia a pripojenie chladničky

Prístroj je dimenzovaný na teplotu okolia +18 °C až +43 °C. V neprerušova- nej prevádzke nesmie byť vlhkosť vzduchu vyššia ako 90 %. Prístroj osaďte na suchom, chránenom mieste. Prístroj neumiestňujte vedľa zdrojov tepla, ako kúrenie, plynové pece, teplovodné potrubia atď. Prístroj nenechajte stáť na silnom slnku. Chladničku nainštalujte tak, aby sa zohriaty vzduch mohol dobre odvádzať (buď smerom hore alebo do strán). Zabezpečte preto dostatočné vetranie (obr. 8, strane 6). Kondenzát, ktorý vzniká počas normálnej prevádzky chladničky, sa môže od- vádzať dvomi odtokmi na prístroji. V stave pri dodávke prístroja sú tieto od- toky zatvorené. Obidva odtoky sa nachádzajú na zadnej a dolnej strane prístroja (obr. m, strane 12). ➤ Vyberte odtok kondenzátu, ktorý je vhodný pre vaše miesto inštalácie aodstráňte na ňom uzáver. ➤ Vsuňte špicatý predmet (napr. skrutkovač) do odtoku do hĺbky cca 25 až 30 mm, aby ste uvoľnili vnútornú stranu prístroja. Keď postavíte prístroj do výklenku, môžete ho zafixovať vhodnými skrutkami: ➤ Odstráňte záslepky (obr. 7 2, strane 6). ➤ Vsuňte chladničku do výklenku. ➤ Zaskrutkujte vhodné skrutky (obr. 7 1, strane 6), aby ste chladničku upevnili. ➤ Zatlačte záslepky (obr. 7 2, strane 6) do otvorov. Č. na obr. 8, strane 6 Vysvetlenie 1 Studený privádzaný vzduch 2 Teplý odvádzaný vzduch 3 Kondenzátor 4 Vzdialenosť nad, keď smerom hore alebo do strán nemôže cirkulovať dostatočne odvádzaný vzduchSK Inštalácia a pripojenie chladničky CoolMatic

7.3 Uvoľnenie zaistenia

Chladnička je vybavená zaisťovacím mechanizmom (obr. 9 1, strane 6), ktorý slúži aj ako zaistenie pri preprave. Možné sú nasledujúce nastavenia:

POZOR! Zaisťovací mechanizmus nastavujte len pri otvorených dverách. Pri použití v prípade zatvorených dverí sa prístroj poškodí. Lock (koliesko otáčať doprava až na doraz): Dvere sú zatvorené a zaistené. Aby ste dvere otvorili, potiahnite rukoväť dverí nahor a otvorte dvere. Vetranie (koleso otáčať doľava až na doraz): Dvere sú mierne pootvore- né, ale fixované. Túto pozíciu používajte vtedy, keď prístroj nebudete dlhší čas používať.

7.4 Zmena dorazu dverí

Doraz dverí môžete zmeniť tak, aby sa dvere otvárali namiesto doprava sme- rom doľava. ➤ Postupujte podľa údajov v obr. b, strane 8 až obr. d, strane 8, aby ste zmenili doraz dverí.

7.5 Pripojenie chladničky

Pripojenie chladničky na jednosmerný prúd Chladničky možno prevádzkovať s jednosmerným napätím 12 V alebo 24 V.

POZOR! Aby sa predišlo stratám napätia a výkonu, kábel by mal byť čo najk- ratší a neprerušený. Nepoužívajte preto prídavné spínače, konektory a rozvádzacie zásuvky.SK CoolMatic Inštalácia a pripojenie chladničky

➤ Určte potrebný prierez kábla v závislosti od dĺžky kábla podľa obr. e, strane 9. Legenda k obr. e, strane 9

POZOR! Dbajte na správnu polaritu. ➤ Pred uvedením prístroja do prevádzky skontrolujte, či sa prevádzkové napätie zhoduje s napätím batérie (pozri typový štítok). ➤ Chladničku pripojte –podľa možnosti k pólom batérie alebo – na 12 V DC miesto na pripojenie alebo 24 V DC miesto na pripojenie. Kladný vodič zaistite 15 A (pri 12 V), príp. 7,5 A (pri 24 V) (obr. f 1, strane 9). ➤ Spojte červený kábel (obr. f rt, strane 9) s kladným pólom batérie. ➤ Spojte čierny kábel (obr. f sw, strane 9) so záporným pólom batérie.

POZOR! Pred nabíjaním batérie rýchlonabíjacím prístrojom odpojte prístroj a iné spotrebiče od batérie. Nadmerné napätie môže poškodiť elektroniku prístrojov. Kvôli bezpečnosti je chladnička vybavená elektronickou ochranou proti pre- pólovaniu, ktorá ju chráni pred prepólovaním pri pripojení batérie a pred skra- tom. Kvôli ochrane batérie sa chladnička v prípade nedostatočného napätia automaticky vypne (pozri nasledovnú tabuľku). Súradnicová os Význam Jednotka lDĺžka kábla m ∅ Prierez kábla mm² 12 V 24 V Vypínacie napätie 10,4 V 22,8 V Znovuzapínacie napätie 11,7 V 24,2 VSK Inštalácia a pripojenie chladničky CoolMatic

Pripojenie chladničky na striedavý prúd (príslušenstvo)

POZNÁMKA Model CR140 a všetky US verzie sú dostupné výlučne vo vyhoto- vení DC/AC. Tieto chladničky sa môžu prevádzkovať bez použitia usmerňovača nielen prostredníctvom 12 V, príp. 24 V zdroja jedno- smerného napätia, ale aj prostredníctvom 110–240 V zdroja strie- davého napätia. Chladničky môžete pripojiť na striedavé napätie, keď použijete usmerňovač (príslušenstvo):

NEBZPEČENSTVO! Ohrozenie života! Nikdy nemanipulujte s konektormi a spínačmi, keď máte mokré ruky alebo stojíte vo vode. Ak prevádzkujete vašu chladničku na palube člna cez brehovú prípojku pripojením do 230 V siete, v každom prípade musíte zapojiť ochranný spínač FI medzi 230 V sieť a chladiaci prístroj. Poraďte sa s odborníkom.

POZNÁMKA Chladničky pripojte vždy na usmerňovač. V opačnom prípade sa prioritné spínanie chladničky vyradí z prevádzky. Prioritné spínanie šetrí pripojenú batériu tým, že prepne usmerňo- vač vždy na sieťovú prevádzku, keď je pripojené striedavé napätie. Keď pripájate chladničku na striedavé napätie, postupujte nasledovne: ➤ Usmerňovač upevnite na určenom mieste vzadu za chladničkou tak, ako je zobrazené (obr. g, strane 10). ➤ Zaistite obvod striedavého prúdu pomalou poistkou (250 V/4 A). ➤ Spojte elektrický kábel so sieťou striedavého prúdu. ➤ Zasuňte konektor do AC zásuvky (obr. g 1, strane 10).SK CoolMatic Používanie chladničky

POZNÁMKA Pred uvedením chladničky do prevádzky by ste ju z hygienických dôvodov mali vyčistiť zvonku a zvnútra vlhkou handričkou (pozri „Čistenie a ošetrovanie“ na strane 331).

8.1 Tipy na úsporu energie

Vyberte dobre vetrané miesto chránené pred priamym slnečným žiare- ním. Teplé jedlá nechajte pred vložením najprv vychladnúť. Chladničku neotvárajte častejšie, ako je to potrebné. Dvere nenechávajte otvorené dlhšie, ako je nevyhnutné. Chladničku odmrazte, akonáhle sa vytvorí vrstva námrazy. Zabránite tak nepotrebne nízkej vnútornej teplote. Kondenzátor v pravidelných intervaloch zbavte prachu a nečistôt.SK Používanie chladničky CoolMatic

Chladnička umožňuje konzervovanie čerstvých potravín. Okrem toho v mra- ziacej priehradke môžete konzervovať zmrazené potraviny a zmraziť čerstvé potraviny.

POZOR! Vnútri chladiaceho boxu sa nesmú používať žiadne elektrické prístroje. Výnimkou sú prístroje, ktoré sú na to povolené výrob- com. Dbajte na to, aby sa nápoje alebo jedlá v sklenených nádobách neschladili príliš silno. Pri zmrazení nápoje alebo tekuté jedlá zväčšia svoj objem. Sklenená nádoba sa tak môže zničiť. Potraviny sa smú uskladňovať len v originálnom obale alebo vhodných nádobách. Dbajte na to, aby sa v chladničke nachádzali len predmety, príp. tovar, ktorý sa môže chladiť na zvolenú teplotu. ➤ Chladničku zapnite tak, že regulátor teploty (obr. 6 1, strane 5) otočíte doprava.

POZNÁMKA Po zapnutí potrebuje chladnička asi 60 s, kým, sa kompresor rozbehne. Nastavenie teploty Teplotu môžete plynulo nastaviť regulátorom teploty. Integrovaný termostat reguluje teplotu nasledovne: 1 = najnižší chladiaci výkon 7 = najvyšší chladiaci výkon

POZNÁMKA Chladiaci výkon môže byť ovplyvnený – teplotou okolia, – množstvom konzervovaných potravín, – častosťou otvárania dverí.SK CoolMatic Používanie chladničky

Konzervovanie potravín V chladiacej priehradke môžete konzervovať potraviny. Doba konzervovania potravín je zvyčajne uvedené na obale.

POZNÁMKA Potraviny, ktoré ľahko absorbujú pachy a chute, ako aj tekutiny a výrobky s vysokým obsahom alkoholu konzervujte tesne uzavre- tých nádobách. Chladiaca priehradka je rozdelená na rôzne zóny, v ktorých je rozdielna tep- lota: Chladnejšie zóny sa nachádzajú bezprostredne pod zásuvkami na ovocie a zeleninu blízko zadnej steny. Všimnite si údaje o teplote uskladnenia a použiteľnosti na obale potravín. ➤ Rešpektujte nasledovné upozornenia týkajúce sa konzervovania: – Výrobky, ktoré sa rozmrazujú alebo sa rozmrazili, v žiadnom prípade znova nezmrazujte, ale ich čo najskôr spotrebujte. –Zabaľte potraviny do hliníkovej, príp. polyetylénovej fólie a zatvorte do vhodnej nádoby s vekom. Tým sa arómy, substancie a čerstvosť lep- šie zachovajú. Rozmrazenie mraziaceho priestoru Prístroj ponúka dve možnosti, ako odstrániť kondenzát, ktorý pri prevádzke vznikne: Odvádzať priamo von: Odstráňte zachytávaciu misku (obr. a 1, strane 7). Pripojte hadicu (obr. 0 2, strane 7) k vypúšťaciemu hrdlu (obr. 0 1, strane 7). Zachytiť v zachytávacej miske: V prípade potreby vyprázdnite zachytávaciu misku (obr. a 1, strane 7).SK Používanie chladničky CoolMatic

Rozmrazenie priehradky na ľad

POZOR! Na odstránenie vrstvy námrazy alebo uvoľnenie primrazených pred- metov nepoužívajte žiadne mechanické nástroje. Výnimkou sú prí- stroje, ktoré sú na to povolené výrobcom. Pri odmrazovaní chladničky postupujte nasledovne: ➤ Chladené potraviny vyberte. ➤ V prípade potreby ich uskladnite v inom chladiacom prístroji, aby zostali schladené. ➤ Nastavte regulátor teploty do polohy „0“. ➤ Nechajte dvere otvorené. Vypnutie a odstavenie chladničky Ak chladničku nebudete používať dlhší čas, postupujte nasledovne: ➤ Nastavte regulátor teploty na stupeň „0“. ➤ Odpojte prípojný kábel od batérie alebo vytiahnite konektor vedenia strie- davého napätia z usmerňovača. ➤ Vyčistite chladničku (pozri „Čistenie a ošetrovanie“ na strane 331). ➤ Otáčajte zaisťovacie koliesko (obr. 9 1, strane 6) doľava až na doraz („Vent“). ➤ Dvere zatvorte tak, aby zapadli. ✓ Dvere zostanú otvorené a zabránia tak, aby sa vytváral zápach. Výmena žiarovky vnútorného osvetlenia Keď vnútorné osvetlenie v chladničke nesvieti, môžete vymeniť LED žiarov- ku (DC 12–24 V, 0,3 W). Pri výmene používajte výlučne LED žiarovky, ktoré sa dajú používať s 12 V a 24 V napätím. ➤ Odstráňte kryt. ➤ Vytiahnite žiarovku (obr. 6 4, strane 5) z plechových strmienkov. ➤ Vsuňte do plechových strmienkov novú žiarovku tak, aby zapadla.SK CoolMatic Čistenie a ošetrovanie

Výmena poistky (len chladničky DC/AC) Keď je poistka usmeňovača chybná, môžete ju vymeniť. ➤ Otvorte poistkovú priehradku (obr. g 3, strane 10) skrutkovačom. ➤ Vymeňte poistku (250 V/4 A). ➤ Poistkovú priehradku znova zatvorte. 9 Čistenie a ošetrovanie

POZOR! Na čistenie nepoužívajte ostré čistiace prostriedky alebo tvrdé predmety, pretože by mohli chladničku poškodiť. Nepoužívajte tvrdé alebo špicaté nástroje, aby ste urýchlili pro- ces odmrazovania. ➤ Chladničku čistite pravidelne a hneď, ako je znečistená, vlhkou handrič- kou. ➤ Dbajte na to, aby do tesnenia nakvapkala voda. Mohlo by to poškodiť elektroniku. ➤ Po vyčistení utrite chladničku handričkou dosucha. 10 Záruka Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu. Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady: kópiu faktúry s dátumom kúpy, dôvod reklamácie alebo opis chyby.SK Likvidácia CoolMatic

VÝSTRAHA! Nebezpečenstvo uväznenia detí! Pred likvidáciou vašej starej chladničky: – Vyveste dvere. – Nechajte poličky v chladničke, aby deti nemohli vojsť dnu. ➤ Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie. 12 Odstránenie porúch Význam červeného LED svetla (obr. 6 2, strane 5) V prípade prevádzkových porúch LED viackrát zasvieti. Počet impulzov zá- visí od druhu poruchy. Každé rozsvietenie trvá štvrť sekundy. Po sérii impulzov nasleduje pauza. Sekvencia chyby sa opakuje každé štyri sekundy. Počet svetel-ných impulzovChyba Možná príčina1 Napájacie napätie Napájacie napätie je mimo nastaveného rozsahu.2 Nadprúd ventilátora Ventilátor zaťažuje elektronickú jed-notku hodnotou vyššou ako 1 A.3 Motor sa nerozbehne Rotor uviazol.Rozdielový tlak v chladiacom systéme je príliš vysoký (> 5 bar). 4 Príliš nízke otáčky Pri veľmi silnom zaťažení chladiaceho systému sa nedá udržať minimálny počet otáčok motora 1 850 min

5 Prehriatie elektronickej jed-notkyPri príliš vysokom zaťažení chladiaceho systému alebo príliš vysokej teplote sa elektronická jednotka príliš zahreje.SK CoolMatic Odstránenie porúch

Vnútorná teplota príliš nízka v stupni regulátora „1“ Kompresor nebeží (pripojenie batérie) Porucha Možná príčina Riešenie Kompresor nepretržito beží Termostat je chybný Vymeňte termostat Kompresor beží dlho V mraziacom priečinku je namrznuté veľké množstvo

Porucha Možná príčina Riešenie

= 0 V Prerušenie prípojného vedenia batéria – elektronika Vytvorte spojenie Hlavný spínač je chybný (ak je k dispozícii) Vymeňte hlavný spínač Doplnková poistka vedenia prepálená (ak je k dispozícii) Vymeňte poistku vedenia

≤ U VYP Uvoľnené káblové spojenie Zlý kontakt (korózia) Vytvorte spojenie Kapacita batérie je príliš nízka Vymeňte batériu Prierez kábla je príliš malý Vymeňte kábel (obr. e, strane 9) Pokus o naštartovanie pomocou U

≥ U ZAP Teplota okolia príliš vysoká – Prívod a odvod vzduchu nie je dosta- točný Premiestnite chladničku Kondenzátor je znečistený Vyčistite kondenzátor Elektrické prerušenie v kompresore medzi kolíkmi Kompresor je chybný Vymeňte kompresor

Napätie medzi kladnou a zápornou svorkou elektroniky

VYP Vypínacie napätie elektronikySK Odstránenie porúch CoolMatic

Kompresor nebeží (pripojenie na striedavé napätie) Chladiaci výkon zostáva rovnaký, vnútorná teplota stúpa Nezvyčajné zvuky Porucha Možná príčina Riešenie Chýba napätie Prerušenie v prípojnom vedení Vytvorte spojenie Hlavný spínač je chybný (ak je k dispozícii) Vymeňte hlavný spínač Doplnková poistka vedenia prepálená (ak je k dispozícii) Vymeňte poistku vedenia Napätie je prítomné, ale kompresor nebeží Teplota okolia príliš vysoká – Prívod a odvod vzduchu nie je dostatočný Premiestnite chladničku Kondenzátor je znečistený Vyčistite kondenzátor Elektrické prerušenie v kompresore medzi kolíkmi Kompresor je chybný Vymeňte kompresor Porucha Možná príčina Riešenie Kompresor beží dlho/nepretržite Teplota okolia príliš vysoká – Prívod a odvod vzduchu nie je dostatočný Premiestnite chladničku Kondenzátor je znečistený Vyčistite kondenzátor Ventilátor je chybný Vymeňte ventilátor Kompresor beží zried- kavo Kapacita batérie je vybitá Nabite batériu Porucha Možná príčina Riešenie Hlasné hučanie Konštrukčný dielec okruhu chladenia sa nemôže voľne kolísať (prilieha k stene) Konštrukčný dielec opatrne ohnite Medzi chladiacim prístrojom a stenou uviazlo cudzie teleso Odstráňte cudzie teleso Hlučnosť ventilátora –SK CoolMatic Technické údaje

13 Technické údaje Všetky chladničky série CR majú nasledujúce charakteristické vlastnosti: Rozmery: obr. h, strane 10 až obr. l, strane 12 Pripájacie napätie 12 Vg/24 Vg (pozri typový štítok chladničky) Pripojenie na striedavý prúd prostredníctvom usmerňovača (príslušenstvo, pri CR140 a US verziách intergrovaný v prístroji): – 110–240 V~: Usmerňovač MPS-35 Rozsah teploty chladenia chladiaceho priečinku: +10 °C až 0 °C Rozsah teploty chladenia mraziaceho priečinku: 0 °C až -18 °C Vlhkosť vzduchu: maximálne 90 % Trvalé naklonenie: maximálne 30° Max. tlak: ND 11 bar/HD 25 bar Izolačný plyn: C

Klimatická trieda: T Skúšky/certifikáty: CR50 CR65 Objem: 48 l 64 l z toho chladiaci priečinok: 5 l 7,2 l Menovitý prúd: 5,7 A pri 12 Vg 2,8 A pri 24 Vg 5,7 A pri 12 Vg 2,8 A pri 24 Vg Stredný príkon: 40 W 45 W Hmotnosť: 19 kg 20 kg Chladiaci prostriedok R-134a: 53 g 55 gSK Technické údaje CoolMatic
