PMS300 - Sistema hi-fi PEAQ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema hi-fi con lettore CD, ricevitore DAB/FM, dock per iPhone/iPod, diffusori passivi
Marca	PEAQ
Modello	PMS300
Lettore CD	Dischi CD, CD-R; risposta 20 Hz-20 kHz; rapporto S/N 90 dB; distorsione < 0,1% THD; uscita audio stereo RCA
Ricevitore DAB/FM	Bande DAB III/L e FM; 40 preselezioni; sensibilità d'ingresso 800 mV; potenza in uscita 2 x 35 W / 4 Ω; regolazione bassi/acuti ±14 dB; distorsione < 0,1% THD
Diffusori	Potenza a lungo termine 35 W, a breve termine 70 W; risposta 80 Hz-20 kHz; sensibilità 86 dB 1 W/1 m; impedenza 4-8 Ω; tweeter da 25 mm 'soft dome', woofer da 100 mm
Dimensioni lettore CD	222 x 270 x 70 mm (L x P x A)
Peso lettore CD	2,0 kg
Dimensioni ricevitore	222 x 270 x 70 mm
Peso ricevitore	3,9 kg
Dimensioni diffusori	130 x 230 x 227 mm (per cassa)
Peso diffusori	2,45 kg ciascuno
Alimentazione	Rete (100-240 V CA); fusibili interni; potenza max. lettore CD 30 W, ricevitore 150 W
Funzioni principali	Lettura CD/USB; radio DAB/FM; dock per iPhone/iPod; ingressi AUX1, AUX2; uscita linea; controllo bassi/acuti/balance; super bass; equalizzatore; funzioni ripetizione, casuale, programmazione
Accessori inclusi	Telecomando, 2 batterie AAA, 2 diffusori, dock per iPhone, 2 cavi di alimentazione, 2 cavi per diffusori, cavo Cinch, cavo antenna, alimentatore, cavo di connessione dock, manuale d'uso
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto; non usare prodotti chimici o abrasivi
Sicurezza	Doppio isolamento (classe II); non esporre a umidità/pioggia; rischio di scossa elettrica; radiazioni laser in caso di apertura; non ostruire le aperture di ventilazione
Riparabilità e ricambi	Fusibile sostituibile da un tecnico qualificato; le riparazioni devono essere affidate al servizio clienti; il cavo di alimentazione danneggiato deve essere sostituito dal produttore
Informazioni generali	Manuale disponibile in 13 lingue; assistenza tramite domande online; certificato Made for iPod/iPhone

Domande frequenti - PMS300 PEAQ

Come collegare i diffusori al ricevitore?

Spelare le estremità dei cavi dei diffusori, svitare i morsetti del ricevitore e delle casse, inserire il filo nel foro e riavvitare. Rispettare rigorosamente la polarità (rosso = positivo (+), nero = negativo (-)).

Cosa fare se il lettore CD mostra solo NO DISC?

Verificare che il disco sia inserito con l'etichetta rivolta verso l'alto e che si tratti di un CD o CD-R compatibile (i CD-R a volte sono incompatibili). Pulire il disco con un panno morbido (dall'interno verso l'esterno).

Come regolare bassi e acuti sul PMS300?

Premere il pulsante FUN una volta per regolare i bassi, due volte per gli acuti, tre volte per il balance. Usare i tasti VOL +/- per regolare ogni parametro.

Perché l'esce solo da un lato?

Verificare che il balance sia centrato (premere tre volte FUN, quindi regolare con VOL +/- al centro). Controllare anche i cavi dei diffusori e i collegamenti RCA. Se il problema persiste, testare le casse su un'altra sorgente.

Come cercare automaticamente le stazioni DAB/FM?

Premere AUTO TUNE sul telecomando o sul pannello. Per una scansione completa, tenere premuto AUTO TUNE per 2-3 secondi (display F SCAN). Le stazioni trovate vengono memorizzate automaticamente.

Posso usare una chiavetta USB su questo sistema?

Sì, collegarla direttamente alla porta USB del lettore CD (nessuna prolunga). Il sistema legge file MP3 e WMA. Se il dispositivo non viene riconosciuto, scollegarlo e ricollegarlo, o resettare l'apparecchio scollegandolo dalla rete.

Come usare il dock per iPhone/iPod?

Collegare l'alimentatore al dock, quindi collegare l'uscita LINE OUT del dock all'ingresso LINE IN del ricevitore. Quindi, sul telecomando o sul pannello, premere iPhone per selezionare questa sorgente.

Cosa fare in caso di ronzio (hum)?

Verificare che i cavi RCA tra il lettore CD e il ricevitore non siano danneggiati e non siano avvolti attorno al cavo di alimentazione. Sostituirli se necessario.

Come resettare l'equalizzatore?

Premere EQ RESET sul telecomando per ripristinare le impostazioni di fabbrica. Questo azzera bassi, acuti e balance.

Cosa fare se il telecomando non funziona?

Verificare che le batterie siano inserite correttamente (polarità rispettata) e non scariche. Puntare il telecomando verso il sensore anteriore, a meno di 6 metri. Se ancora non risponde, rimuovere le batterie, attendere 30 secondi e reinserirle.

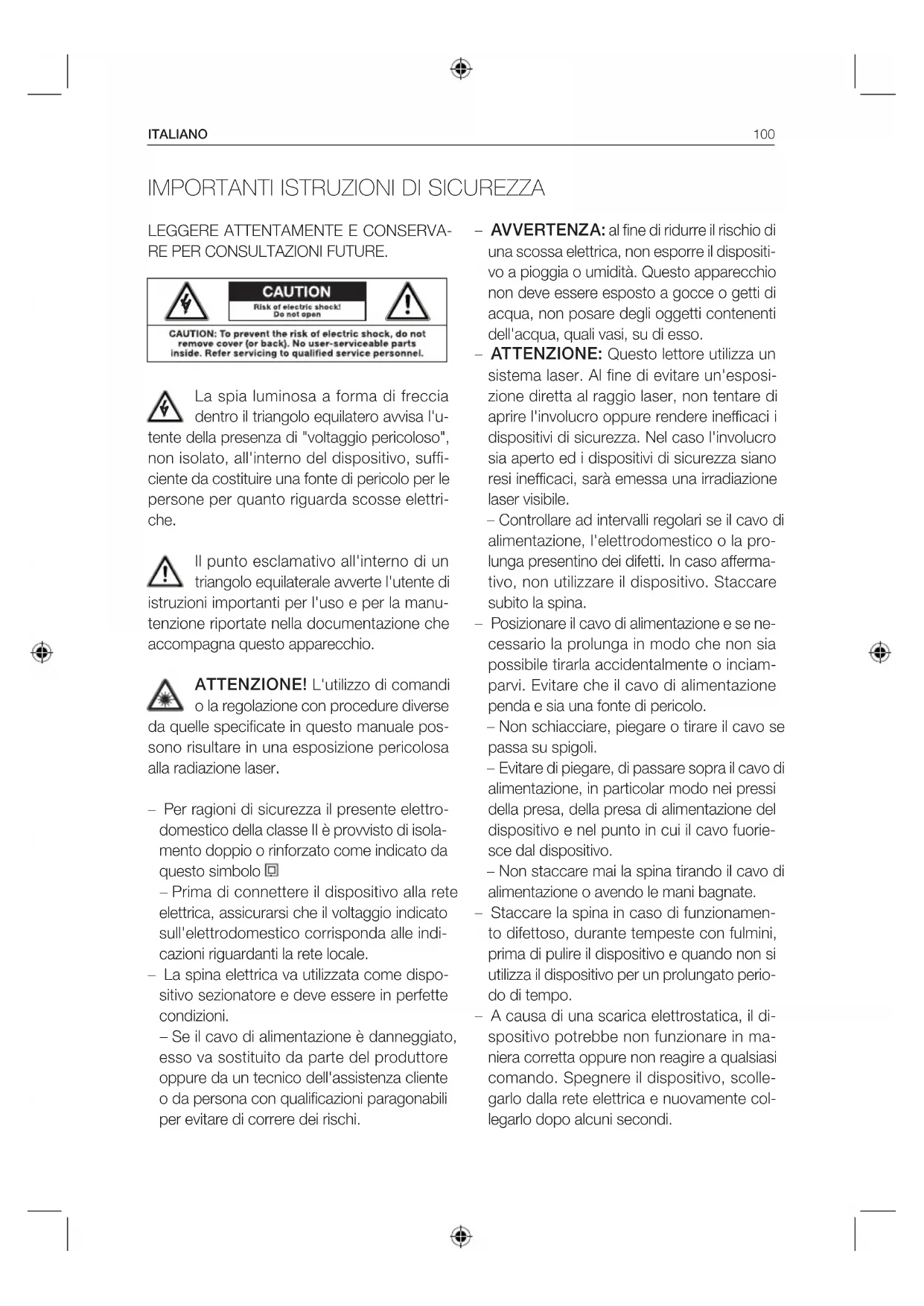

MANUALE UTENTE PMS300 PEAQ

L'apparecchio supporta gli iPod / iPhone elencati (gli iPod / iPhone illustrati non sono compresi)

La spia luminosa a forma di freccia dentro il triangolo equilatero avvisa l'utente della presenza di "voltaggio pericoloso", non isolato, all'interno del dispositivo, sufficiente da costituire una fonte di pericolo per le persone per quanto riguarda scosse elettriche.

Il punto esclamativo all'interno di un triangolo equilaterale avverte l'utente di istruzioni importanti per l'uso e per la manutenzione riportate nella documentazione che accompaniesna quello apparecchio.

ATTENZIONE! L'utilizzo di comandi o la regolazione con procedure diverse da quella specificate in quello manuale possono risultare in una esposizione pericolosa alla radiazione laser.

• Per ragioni di sicurezza il presente elettrodomestico della classe Il è provvisto di isolamento doppio o rinforzato come indicato da questo significato.

• Prima di connettere il dispositorio alla rete elettrica, assicurarsi che il voltaggio indicate sull'elettrodomestico corrisponda alle indicazioni riguardanti la rete locale.

• La spina elettrica va utilizzata come dispositivo sezonatore e deve essere in perfette condizioni.

• Se il cavo di alimentazione è danneggiato,esso va sostituito da parte del produttoreoppure da un technician dell'assistenza cliente o da persona con qualificazioni paragonabili per evitare di correre dei rischi.

AVVERTENZA: al fine di ridurre il rischio di una scossa elettrica, non esporre il dispositivo a pioggia o umidita. Questo appearecchio non deve essere esposto a gobce o getti di acqua, non posare degli oggetti contenti dell'acqua, quali vasi, su diesso.

• ATTENZIONE: Questolettoreutilizzanza unsystema laser. Al fine di evitare un'esposizione diretta al raggio laser, non tentare diaprire l'involucro oppure renderere inefficaci idispositivi di sicurezza.Nel caso I'involucrosia aperto edi dispositivi di sicurezza sianoresi inefficaci,sara emessa una irradiazione laser visibile.

• Controllare ad intervalli regolari se il cavo di alimentazione, l'elettrodomestico o la prolonga presentino dei difetti. In caso afermativo, non utilizzato il disposativo. Staccare subito la spina.

• Posizione are il cavo di alimentazione e se necessario la prolunga in modo che non sia possibile tirarla accidentalmente o inciamparvi. Evitare che il cavo di alimentazione penda e sua una fonte di pericolo.

• Non schiacciare, piegare o tirare il cavo se passa su spigoli.

• Evitare di piegare, di passare sopra il cavo di alimentazione, in particolar modo nei pressi della presa, della presa di alimentazione del dispositivo e nel punto in cui il cavo fuori-scce dal dispositivo.

Non staccare mai la spina tirando il cavo di alimentazione o avendo le mani bagnate.

Staccare la spina in caso di funzionamento difettioso, durante tempeste con fulmini, prima di pulire il disposativo e quando non si utilizza il disposativo per un prolongato periodo di tempo.

• A causa di una scarica elettrostatica, il dispositivo potrebbe non funzionare in maniera corretta oppure non reagire a qualsiasi comando. Specnere il dispositivo, scollegarlo alla rete elettrica e nuovamente collegarlo dopo alcuni secondi.

• Fare eseguire gli interventi correttivi a tecnici qualificati. Non tentare di riparare il dispositivo da se. Tali interventi sono necessari quando il dispositivo è stato danneggiato in un modo qualunque, ad esempio in caso di cavo di alimentazione o presa danneggiati, liquidi versati accidentalmente, oggetti caduti all'interno del dispositivo, danni alla parte esteriore, esposizione del dispositivo a pioggia o umidità e se il dispositivo non funziona correttamente o se è stato fatto cadere.

• Dopo l'ecuzione di qualsiasi lavoro di manutenzione o riparazione a quello prodotto, chiedete il technique di eseguire delle prove di sicurezza per accertarsi che quello prodotto sia in perfette condizioni di funzionamento.
  Non utilizzato elementi aggiantivi o accessori non consigliati dal produttore o se non forniti a corredo del presente dispositivo. Installare seguendo leindicazioni del presente manuale.
• Durante l'installazione del dispositivo, occorre lasciar sufficiente spazio per una ventilazione adeguata. Non installarlo in librerie, mobili integrati o simile.
• La ventilazione non deve essere ostacolata, coprendero i fori preposti a tale funzione, ponendovi oggetti come giornali, tovaglie da tavola, tende, etc. Non inserirvi degli oggetti.
• Non appoggiare delle fonti di fuoco aperto quali candele accese sul disposativo.
  Non deporre alcun dispositivo elettronico o giocattoli sul dispositivo. Questi oggetti potrebbero cadere dall'alto e creare dei dannie/o delle lesioni a persona.
  Non installare nei pressi di fonti di calorie come radiatori, accumulatori di calorie, stufe o altri dispositivi (amplificatori inclusi) che producono calorie
  Non applicare troppa forza sulla parte frontale o in alto, dato che ciò potrebbe comportare il ribaltamento del dispositivo.

• Non spostare o trascinare il dispositorio quando è accesso.

• Non toccare, spingere o strofinare il dispi-sitivo con oggetti duri o affiliati.
  Non portare quello dispositivo da un posto freddo in un posto caldo e viceversa. La condensazione cui danneggiare il dispositivo e componenti elettriche.

• Per dispositivi dotato di un jack per cuffie: PERICOLO! Una pressione sonora eccessiva da auricolari o cuffie possono causare una perdita dell'udito. Se ascoltate musica ad alto volume in modo prolongato, il vostro udito potrebbe subire dei danni. Impostare un volume moderato.

• Per dispositivi con funzione USB: Eseguire il reset del dispositivo, sconnettendo il dispositivo USB dall'apparecchio in caso di funzionamento non corretto.
• Per dispositivi con funzione USB: Se un supporto di memoria del tipo USB a causa di una scarica elettrostatica oppure di sovrattensioni temporanee non funziona in modo corretto, scollegare il supporto di memoria dall'apparecchio.

• Per dispositivi / accessori ideati per l'utilizzo di batterie:

• ATTENZIONE! Pericolo di esplosione in caso di batterie sostituite in maniera errata. Sostituire solo con lo stesso tipo di batteria. Osservare la corretta polarità.

• Le batterie (pacco batterie o batterie integrate) non devono essere esposte al calore eccessivo come l'irraggiamento solare, fuoc o simile. Proteggere da urti meccanici. Tenerle in luogo asciutto e pulito. Tenerle fuori alla portata dei bambini.
• Non smontare, aprire, frammentare o mettere in cortocircuito le batterie. Non utilizzato assieme batterie nuove e vecchie.
  Smaltire in modo adeguato. Prestare attenzione agli aspetti ambientali dello smaltimento di batterie. Non gettare tra i rifiuti domestici.
• Vedasi le informazioni di sicurezza ed altre istruzioni riportate sulle confezioni delle batterie.

Lettore CD

162534798

1 Potenza
2 Regolatore Funzione:

5 Regolatore Funzione:

PLAY/PAUSE
PRECEDENTE
PROSSIMO

6 Porta USB
7 OUTPUT
8 FUSIBILE
9 Connettore cavo di alimentazione

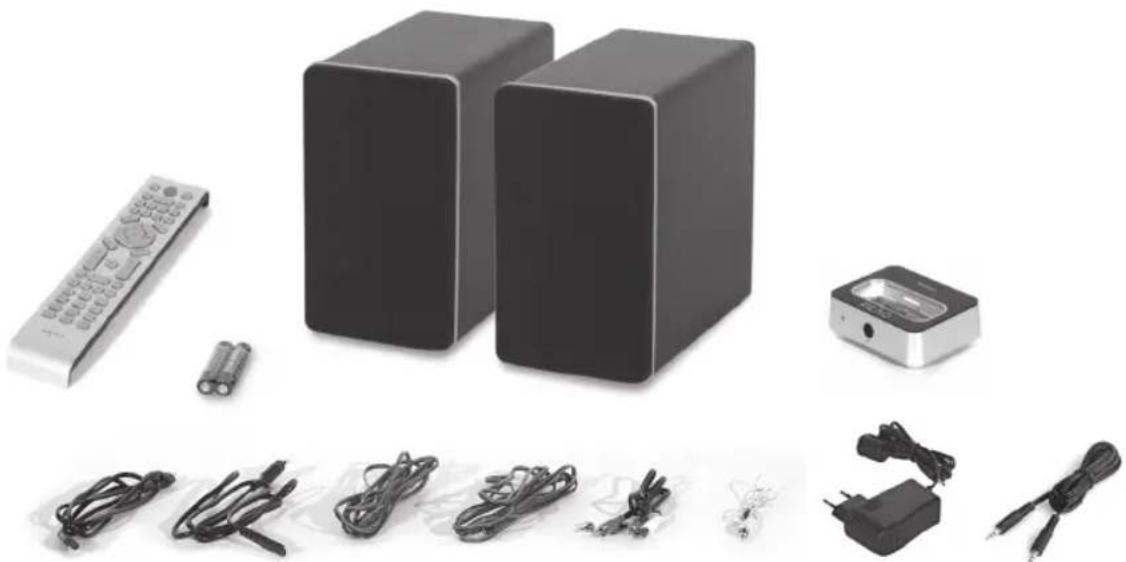

Accessor

1x Telekomando
2x Batterie (AAA)
2x Altoparlanti
1x iPhone dock
2x Cavi di alimentazione
2x Cavi altoparlante

1x Cavo cinch
1x Cavo antenna
1x Alimentatore
1x Cavo connettore per iPhone dock
1x Manuale dell'utente

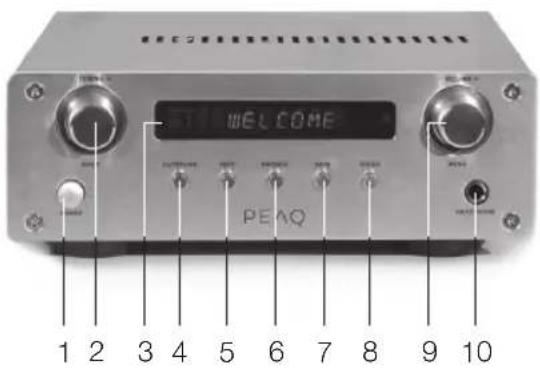

Ricevitore Stereo

1 Potenza
2 Regolatore Funzione: TUNING -/+ INPUT
3 Display
4 AUTOTUNE
5 INFO
6 BROWSE
7 SAVE
8 ENTER
9 Regolatore Funzione:
VOLUME -/+
MENU

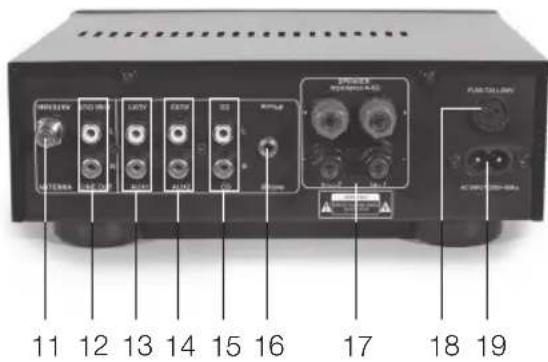

10 Jack per cuffie
11 Concessione antenna DAB/FM
12 LINE OUT: uscita stereo
13 AUX1: Connette dispositi vi opzionali
14 AUX2: Connette dispositiivi opzionali
15 CD: Per connettere illettore CD
16 LINE IN: connettore input

17 Concessioni altoparlanti
18 FUSE: Fusibile ricevitore
19 Connettore cavo di alimentazione

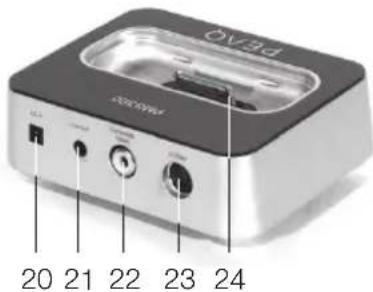

iPhone Dock

20 DC in
21 LINE OUT: Connette a 16
22 Composite Video out
23 S-Video out
24 Connettore iPhone

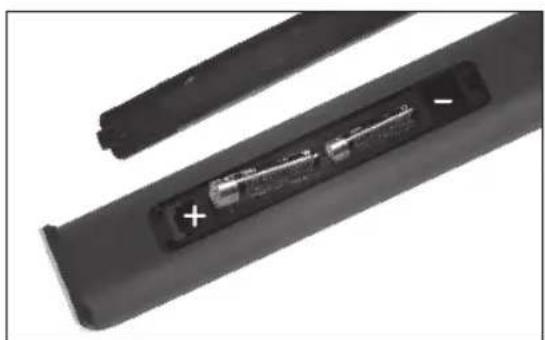

INSERIRE BATTERIE

Osservazione inerente alla sicurezza

Importanti istruzioni di sicurezza. Leggere attendamente e conservare per consulzioni future.

La targhetto relativa all'irradiazione laser è positzionata sul dato inferiore dell'apparecchio.

Non toccare la lente all'intero del vano disco.

ATTENZIONE! L'utilizzo di comandi o la regolazione con procedure diverse da quale specificate in questo manuale possono risultare in una esposizione pericolosa alla radiazione laser.

PERICOLO! Radiazione laser invisibile nel caso in cui i meccanismi disicurezza siano difettose o resi ineffi

cienti. Evitare una diretta esposizione al raggio. Non toccare la lente.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR

Il simbolo del lampo con testa a freccia all'interno di un triangolo equilaterale awerte l'utente che all'interno

di quello apparecchio è presente una "tensione pericolosa" non isolata che potrebbe essere sufficiente a rappresentare un pericolò di shock elettrico per le persone ed animali.

Il punto esclamativo all'interno di un triangolo equilatero avvisa l'utente della presenza di importanti istruzio

ni operative o di assistenza nella documentazione fornita a corredo del presente apparecchio.

Impostazione

Selezionare una superficie stabile, piana e pulita per appoggiare il dispositivo. Posare i cavi in modo che non presentino nessun pericolo per inciamparvi e non appoggiare degli oggetti pesanti o spigolati sui cavi o dispositivi. Mantenere uno spazio libero di circa 10cm intorno al dispositivo.

CONNECTIONBASE

Connette ricevitore elettore CD per via di un cavo cinch.

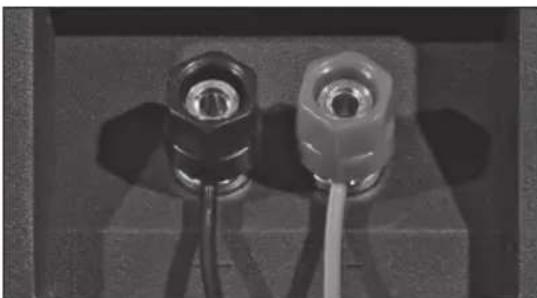

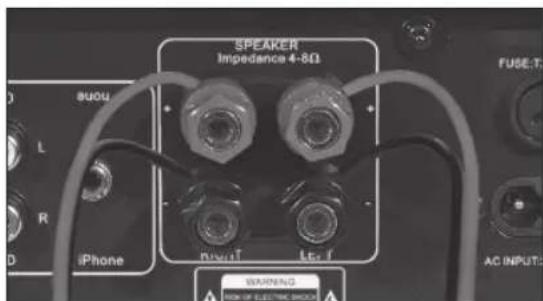

COLLEGAMENTO DEGLI ALTOPARLANTI

Sbobinare i cavi degli altoparanti e connetterli ai terminali degli altoparanti e del dispositivo. Osservare la corretta polarità ai terminali.

Svitare la vite del connettore ed insere il cavo nell'apertura sotto il connettore. Avvitare in modo uniforme per fissare il cavo nella posizione esatta.

ATTENZIONE

Osservare la corretta polarità!

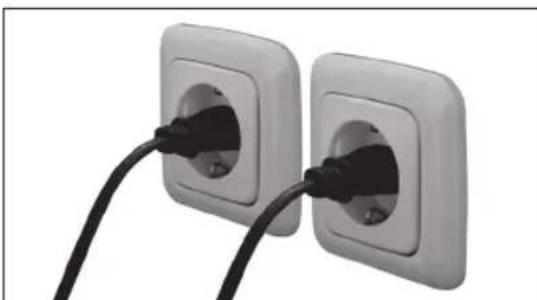

ALIMENTAZIONE ELETTRICA

Inserire il cavo di alimentazione incluso nell'apposita presa su agli unità.

Connette entrambi appearecchi.

POWER ON/OFF, STANDBY

1 Premere il tasto di accensione su ricevitore elettore CD per accendere/spegnere le unità.
2 MASTER: Premere per accen-dere o attivare la modalita di stan-dby dellettore CD e ricevitore.
3 CD : Premere per accendere o attivare la modalità di standby dellettore CD.
4 AMP : Premere per accendere o attivare la modalità di standby del ricevitore.

AVVERTENZA: Nella modalità di standby si accende una spia rossa.

Se siutilzza solamente il ricevitore si puospegnere illettore CD.

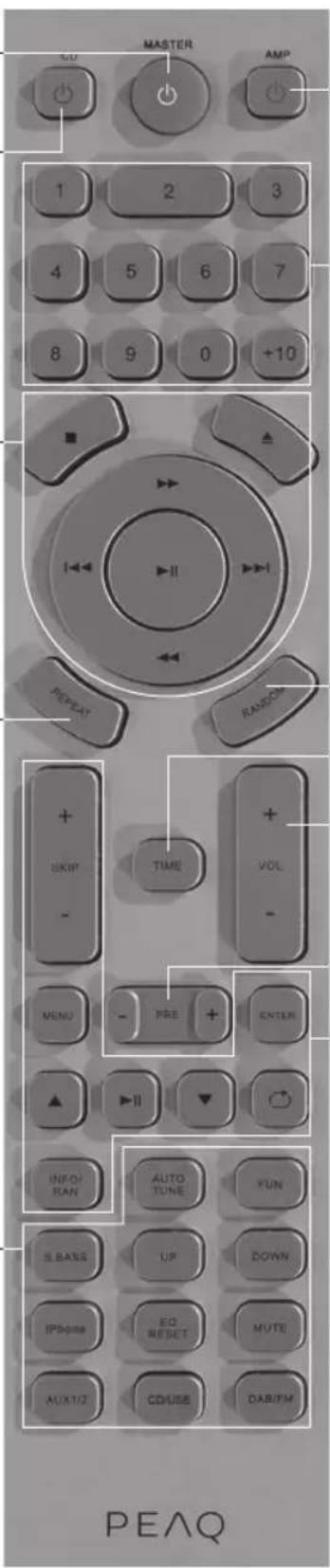

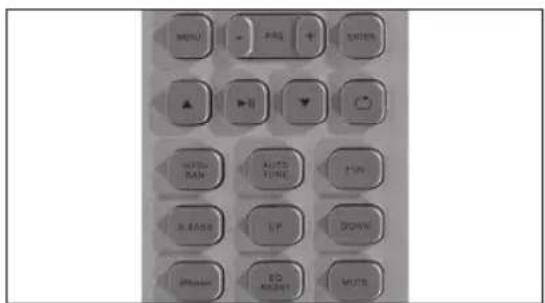

Telecomando

MASTER: Accendere il dispositivo o attivare la modalità di standby.

CD: Accendere o attivare la modalità di standby dellettore CD.

Tasti di funzionamento base:

Stop
Open/Close
Avanzamento rapido
Riavolgimento Rapido
Precedente
Prossimo
Riproduzione/Pausa

REPEAT: Riproduzione ripetuta

INFO/RAN: Attivare dati DAB

AUTO TUNE: Scansione automatica

FUNCTION: Regolare impostazioni "bass", "treble" e "balanse".

S.BASS: Aumenta il livello di "bass"

Incremento manuale

Riduzione manuale

iPhone: Attivare I'ingresso iPhone

EQ RESET

MUTE: Niente audio

AUX1/2: Ingresso AUX

CD/USB: modalità CD/USB

DAB/FM: modalità DAB/FM

AMP: Accendere o attivare la modalità di standby del ricevitore.

Tasti numerici:

0,1-9,+10

Per numero a cifra singola premere 1-9; per numero adoppia cifra e nella modalità

CD, premere prima +10 e\ quindi il tasto numerico per la\ seconda cifra.

(35 = 3 voite +10 e quindi 5)

Nella modalità USB, immettere direttamente le cître (125: premere 1, poi 2, poi 5)

RANDOM: Riproduce le tracce in ordine causale

TIME: Visualizza il tempo di riproduzione

VOLUME ^- / +

PRESET: Seleziona le emittenti memorizzate

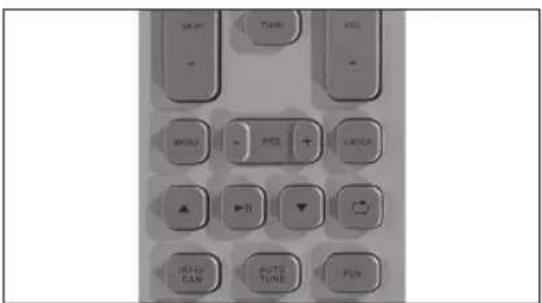

Tasti iPhone

SKIP-/+

MENU:Mostra menu iPhone ENTER

Play/Pause

Tasti di navigazione per le opzioni di MENU, scaletta brani, etc.

REPEAT: Riproduzione ripetuta INFO/RAN: Esegue tutte le tracce in ordine causale

AVERTENZA: Alcune funzioni del dispositivo sono essere seeguite solo tramite telecomando. Alcune funzioni dipendono alla fonte di ingressso selezionata.

Connessioni

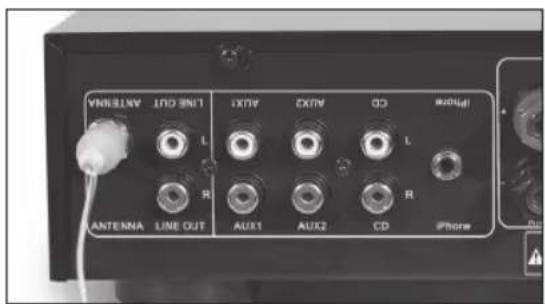

ANTENNA

Collegare l'antenna FM al jack ANTENNA sul retro del ricevitore. Provare delle diverse posizione per l'antenna per ottenere la posizioni con la miglior riscione.

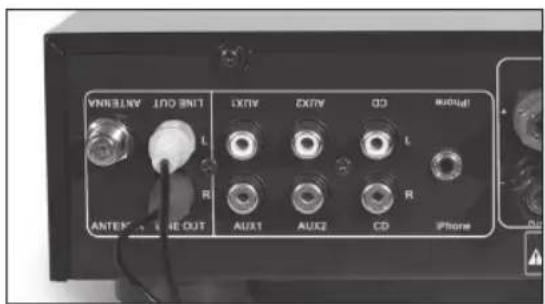

SUBWOOFER

Utilizzare il cavo cinch per collegare le uscite audio (colore rosso/bianco)agli apposti ingressi del subwoofer.

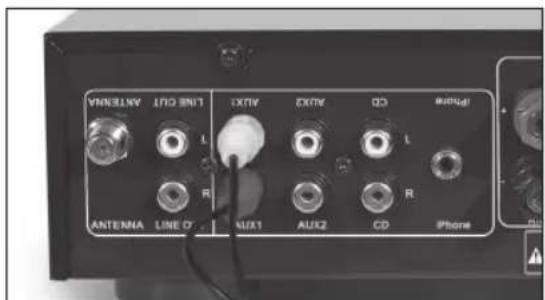

LETTORE DVD

Utilizzare il cavo cinch per collegare le uscite audio (colore rosso/bianco)agli apposti ingressi dellettore DVD.

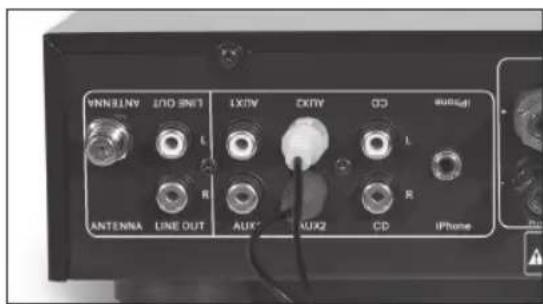

TV

Utilizzare il cavo cinch per collegare le uscite audio (colore rosso/bianco)agli apposti ingressi del teilevisore.

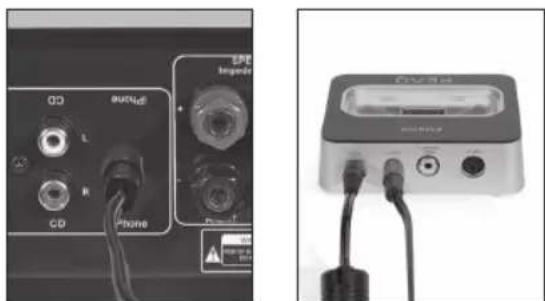

iPhone DOCK

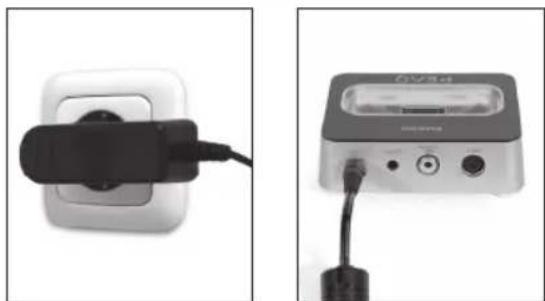

Connettere l'adattatore di alimentazione alla rete elettrica ed al jack DC in dell'iPhone dock.

Connettere il cavo di connessione audio al LINE IN jack del ricevitore ed al LINE OUT jack dell'iPhone dock.

Funzioni stereo ricevitore

INFORMATION / RANDOM

Nella modalità DAB o FM premere INFO/RAN per attivare i dati DAB o RDS (Radio Data System) delle emittenti FM.

Nella modalità iPhone premere INFO/RAN per riproduire tutte le tracce in ordine causale.

SINTONIZZAIONE AUTOMATICA

Premere AUTO TUNE per una scansione ed un rilevamento in automatico di nuove emittenti.

EQUALIZER/BALANCE

1. Premere FUN una volta per regolare il livello di "Bass".
2. Premere FUN due volte per regolare il livello "Treble".
3. Premere FUN tre volte per regolare il livello di "Balance" dell'altoparlante a destra ed a sinistra.
   Con VOL +/- si regola agli singola impostazione.

SUPER BASS

Premere S.BASS una volta per incrementare di +4dB a 100Hz l'uscita audio di "bass"; preme re due volte per ripristinare il livllo di emissione precedente.

SINTONIZZAIONE MANUALE

Premere UP oppure DOWN per una ricercam manuale delle emittenti.

iPhone

Premere iPhone per passare all'ingresso iPhone. Assicurare che l'iPhone dock sia connesso correttamente.

RESET EQUALIZZATORE

Premere EQ RESET per ripristinare le impostazioni originarie dell'equizizzatore. Cio non influi-sce sulle impostazioni Super Bass.

MUTE

Per disattivare temporaneamente il volume, premere MUTE. Premere nuovamente MUTE per riattivare il volume preimpostato oppure disattivare MUTE premendo VOL +/-

AUX1/2

Premere AUX1/2 per passare dall'ingresso AUX1 a AUX2.

CD/USB

Premere CD per passare alla modalità CD/USB. Se sono connessi sua un dispositivo CD e USB, la riproduzione del CD avrà la priorità.

DAB/FM

Premere DAB/FM per passare alla modalità radio DAB a quella FM.

VOLUME

1. Premere VOL +/- per aumentare oppure ridurre il volume.
2. Girare il regolatore del volume sul pannello frontale verso destra o sinistra per aumentare o ridurre il livello del volume.

Riproduzione CD/USB

L'amplificatore deve essere nella modalità CD per poter eseguire il CD. Servirsi dei tasti del telecomando oppure degli elementi regolatori che si trovano sul pannello frontale dellettore CD.

Per ascoltare dei file di musica MP3 o WMA, insere un chiavetta USB.

AVVERTENZA: Connettere il dispositivo USB direttamente alla porta USB dell'apparecchio. Non è consigliabile l'utilizzo di una prolonga, dato che ciò potrebbe causare delle interferenze ed ostacolare il trasferimento dei dati.

ESPELLI / CARICARE UN DISCO

Per aprire o chiudere il vano dischi, premere il tasto OPEN/CLOSE.

La riproduzione del primo brano sare avviata automaticamente. Se nel vano non vi è un disco oppure non vi è alcun dispositivo USB connesso, verrà visualizzato il messaggio NO DISC.

HIPLAY/PAUSE

Nella modalità stop, premere Una volta per iniziare la riproduzione. Per fermare temporaneamente la riproduzione, premere ancora una volta; l'audio sera soppesso. Per riprendere la riproduzione, premere nuovamente.

Premere▶ durante la riproduzione per avanzare o per tornare indietro in modo celere.

Premere per riprendere la riproduzione normale.

PRECEDENTE PROSSIMO

Durante la riproduzione premere per passare alla traccia successiva. Per ritornare alla traccia precedente premere che volte velocamente. Premendo una sola volta la traccia attuale verrà riprodotta dall'inizio.

FERMARE LA RIPRODUZIONE

Premere per fermare la riproduzione.

SELEZIONE TRACCIA

Premere il rispetto tasto numero, ossia 0-9/+10 sul telecomando.

REPEAT

Durante la riproduzione del CD, premere REPEAT ripetutamente per attivare le seguenti funzioni di ripetizione:

Ripetere titolo
Ripetere Tutti
Ripetere off (spento)

RANDOM

Premere RANDOM per una riproduzione in ordine causale delle traccce.

TIME

Premere TIME ripetutamente per visualizzare:

• Traccia attuale / Tempo trascorso
• Traccia attuale / Tempo rimanente
  -Numero totale trace / Tempo trascorso
  -Numero totale trace / Tempo rimanente

Riproduzione iPhone/iPod

L'amplificatore deve essere nella modalità iPhone per poter eseguire l'iPhone. Servirsi dei tasti del telecomando oppure degli elementi regolatori che si trovano sul pannello frontale dell'apparecchio.

iPhone

Premere iPhone per ascoltare la musica dell'iPhone/iPod connesso.

AVERTENZA: Assicurare che I' iPhone/iPod sa connesso correttamente all' iPhone dock.

MENU

Premere MENU per accedere al menu del Vostro iPhone/iPod.

Nel menu, premere MENU per passare al menu precedente.

SU/GIU

Premere per navigare nel menu del Vostro iPhone/iPod.

I PLAY/PAUSE

Premere Una volta per iniziare la riproduzione. Per fermare temporaneamente la riproduzione, premere Ancora una volta; l'audio verrà dissipro. Per riprendere la riproduzione, premere nuovamente

In alternatively premere ENTER sul pannello frontale.

ENTER

Premere ENTER per confermare la selezione del menu iPhone/iPod.

REPEAT

Durante la riproduzione iPhone/iPod, premere REPEAT ripeturamente per attivare le seguenti funzioni di ripetizione:

Ripetere titolo
Ripetere Tutti
Ripetere off (spento)

SALTA

1. Premere SKIP+ una volta per passare alla prossima traccia.
2. Premere SKIP- una volta per tornare all'inizio della traccia attuale.
3. Premere SKIP- due volte velocemente per passare alla traccia precedente.

Riproduzione radio

L'amplificatore deve essere nella modalità DAB o FM per poter sentire la radio. Serviri dei tasti del telecomando oppure degli elementi regolatori che si trovano sul pannello frontale dell'apparecchio.

DAB / FM

Premere DAB/FM per passare alla modalità
DAB a radio FM.

INFORMAZIONI

Premere INFO/RAN nella modalità DAB o FM per attivare le informazioni DAB o RDS (Radio Data System) sulle emittenti FM.

AVVERTENZA: Nella modalità DAB viene visuaizzataanche l'intensità del segnale se I'emittente è stata memorizzata.

SINTONIZZAZIONE AUTOMATICA

Premere AUTO TUNE per una scansione ed un rilevamento in automatico di nuove emittenti. In fase di rilevamento viene visualizzato Q SCAN.

Premere AUTO TUNE per 2-3 secondi per una scansione completa. In fase di rilevamento viene visualizzato F SCAN.

NOTE: La banda L può essere sintonizzata solo manually.

SINTONIZZAIONE MANUALE

Premere UP o DOWN per eseguire la ricerca manuale delle emittenti oppure serviri di TUNING +/- sul pannello frontale.

AVVERTENZA: Nella modalità DAB preme PER selezionare l'emittente attuale o impostare la funzione AUTO ENTER su ON.

Premere ENTER sul telecomando per 2-3 secondi per impostare la funzione AUTO ENTER su ON oppure OFF.

ANTENNA

Nella modalità DAB, premere INFO per visualizzare la qualità del segnale. Cercate di posizionare l'antenna in modo da aver la miglior riscizione del segnale.

MEMORIZZARE EMITTENTI

Una volt rilevata una emittente, premere il rispettivo tasto numero 0 - 9 / + 10 sul telecomando per 3 secondi al fine di memorizzare il canale.

Premere alternativamente SAVE assieme a BROWSE sul pannello frontale.

SELECTIONARE LE EMITTENTI MEMORIZZATE

Premere PRE +/- per selezionare le emittenti memorizzate o premere il rispetto tasto numero 0-9 / +10 sul telecomando.

In alternatively premere BROWSE sul pannello frontale.

RESETTARE EMITTENTI

Per cancellare tutte le emittenti memorizzate, premere e tenere premuto INFO sino a che venga visualizzato RESET. Quindi premere ENTER per confirmare.

STEREO/MONO

Premere ENTER sul pannello frontale per impostare la modalità STEREO o MONO.

Eliminare guasti

Manca la corrente quando si accende illettore CD o il ricevitore DAB.	Accendere l'alimentazione elettrica alla presa.
	Verificare se la spina è stata inserita correttamente nella presa.
	Verificare se il fusibile interno è bruciato e vaso sottuito da un technique qualificato.
	Verificare se è stato danneggiato il cavo di alimentazione, in caso afermativoesso va so-stituito.
Niente audio. Illettore CD o ricevitore DAB	non è stato ac-ceso.
	Illettore CD è stato connesso al ricevitore DAB in modo non corretto.
	Nessun CD nell'apparecchio; oppure non vi è alcun file MP3/WMA sulla chiavetta USB.
	Sul ricevitore DAB il volume è impostato su minimo.
	I cavi dell'altoparlante non sono stati connessi correttamente all'amplificatore.
	E' stata selezionata la fonte di ingressso errata sul ricevitore DAB.
L'apparecchio non riesce a leggere il di-sco.	Inserire il disco CD correttamente con la scritta rivolta verso l'alto.
	Pulire o sostuire il disco.
	Verificare se si tratta di un CD o CD-R (il CD-RW non viene supportato).
L'apparecchio in fase di riproduzione salute delle parti.	Verificare se il disco è pulito e privo di danni.
	L'apparecchio si trova su una superficie non stabile.
Si sente un brusio. I cavi RCA tra illettore	CD ed il ricevitore DAB sono danneggiati.
	I cavi RCA tra illettore CD ed il ricevitore DAB sono attorcigliati attorno al cavo di alimenta-zione.
L'audio viene emesso solo da un lato.	La funzione "Balance" non è impostata correttamente.
	I cavi di input dell'audio sono stati connessi in modo non corretto o sono danneggiati.
	La fonte di ingressso è difettosa.
	I cavi dell'altoparlante sono stati connessi in modo non corretto o sono danneggiati.
	Gli altoparlanti sono difettosi.
Un elevato brusio. I cavi di input dell'audio	sono stati connessi in modo non corretto o sono danneggiati.
	Il dispositivo di rilevamento traccce dellettore CD è difettoso.
"Bass" troppo basso ed impostazione stero non ottimale.	La connessione degli altoparlanti è fuori fase. Verificare che il polo positivo e negativo sono stati connessi correttamente sia sul retro del ricevitore DAB che sul retro dell'altoparlante.
Distorsione dell'audio. Alcuni fili conduttori	del cavo dell'altoparlante si toccano,cosa che crea la distorsione.
	Le impostazioni per "Bass" e "Tremble" sono troppo alto rispetto alle specificazioni degli altroparlanti, il volume è troppo alto.
Il display non visualità alcuna informazioné.	Illettore CD o ricevitore DAB è difettoso e do-vrebbe essere riparato da un technician qualificato.
Sul display viene visualizzato ERROR.
L'apparecchio non permette di seleziona-re tra le varie modalità di ingressro.
Il display non visualità dati DAB. Il ricevito	re non ha rilevato alcuna emittente su DAB.
	L'emittente selezionata non trasmette dei dati.
	Il segnale antenna è troppo debole, vedasi la sezione vertente sulla regolazione dell'antenna.
Con alcune emittenti si sentono dei suoni di sottofondo.	Come per agli mezzo digitale, DAB viene ri-prodotto ad una elevatissima qualità audio.Ma se il segnale antenna è troppo debole, si avranno delle interferenze e si sentiranno dei suoni di sottofondo.
	Verificare che il segnale antenna sia abbastanza forte.
	Vedasi la sezione vertente sulla regolazione dell'antenna.

iPod/iPhone

"Made for iPod," e "Made for iPhone," significa che un accessorio elettronico è stato ideato per essere specificamente collegato ad un iPod oppure ad un iPhone, e che esso è stato certificato dallo sviluppatore per soddisfare gli standard di prestazione Apple. Apple non è responsabile per il funzionamento di questo apparecchio oppure per la sua conformità alle norme di sicurezza e di regolamentazione. Si prega di osservare che l'utilizzo di questo accessorio con un iPod oppure iPhone può influenzare le prestazioni wireless.

iPhone & iPod sono marchi di Apple Inc. registrati negli Stati Uniti e in altri Paesi.

USO REGOLAMENTARE

Questo dispositivo è stato ideato per la ricerca e riproduzione di segnali audio. Utilizzato solo secondo queste istruzioni. Un uso improprio è pericoloso, e annullera qualsiasi diritto di garanzia. Si prega di osservare le istruzioni di sicurezza.

SMALTIMENTO

Il simbolo del cassonetto dell'immon-dizia barrato richiede una ragcolla separata di rifiuti elettrici e di equipaggiamento elettronico (WEEE). L'equipaggiamento elettrico ed elettronico cui contene delle sostanze nocive. Non smaltire questi appearecchi con i rifiuti domestici. Consegnarlo presso un punto di ragcolla per il ricicchio WEEE. Così aiutate a risparmiare le risorse ed a protegere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.

Specifications

Lettore CD

Riproduzione disco CD, CD-R

Riproduzione USB MP3, WMA

Rata S/R >85 dB

Risposta in frequenza Rapporto di 20 Hz a 20 kHzS/R: 90 dB

Distorsione < 0.1% THD

Uscita audio analogica Stereo RCA

Consumo max 30 Watt

Dimensioni (LxPxA) 222× 270× 70mm

Peso netto: 2.0kg

Ricevitore DAB/FM

Rata S/R >90 dB

Radionda DAB Band III / L-band, FM

Preimpostazioni 40

Sensibilità di ingresso 800mV

Potenza in uscita 2ch x 35 Watt / 4 Ohm

Controllo tonalità: Bass +/- 14 dB

Controllo tonalita: Treble +/- 14 dB

Distorsione < 0.1% THD

Line In 3 x R/L, connettore iPhone

Line Out 1 x R/L

Terminale altoparlante Morsetti terminali di alta qualita

Consumo max 150 Watt

Dimensioni (LxPxA) 222× 270× 70mm

Peso netto 3.9 kg

Altoparlanti

Potenza lungo termine 35 Watt

Potenza breve termine 70 Watt

Rispostainfrequenza 80 - 20kHz

Sensibilità 86 dB 1M/1W

Impedenza di carico 4-8 Ohm

Tweeter 25 mm soft dome

Woofer 100 mm

Dimensioni (LxPxA) 130× 230× 227mm

Peso netto 2.45 kg x 2 pezzi

Non vengono supportati dispositivi USB dotati di cavo di estensione.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

ZORGVULDIG LEZEN EN BEWAREN OM LATER TE KUNNEN RAADPLEGEN.
