MANUALE UTENTE SDMHX95 SONY

3Altavoces estereo (pagina 18)

Identificazione delle parti dei comandi 5

Installazione 7

Punto 1: Collegamento dei cavi del segnale video 7

Punto 2: Collegamento del cavo audio 8

Punto 3: Collegamento del cavo di alimentazione 8

Punto 4: Raggruppamento di cavi e fili 9

Punto 5: Accensione del monitor e del computer 9

Punto 6: Regolazione dell'inclinazione e della rotazione 10

Selezione del segnale di ingresso (tasto INPUT) 11

Personalizzazione del monitor 11

Modalità di spostamento all'interno del menu 11

Menu IMMAGINE/AUDIO 12

Menu MODO 12

Menu IMMAGINE 13

Regolazione di RETROILLUMINAZ 13

Regolazione di CONTRASTO 13

Regolazione di LUMINOSITA 13

Regolazione di GAMMA 13

Regolazione di COLORE 14

Regolazione di NITIDEZZA 14

Menu AUDIO 15

Regolazione di ACUTI, BASSI o BILANCIAMENTO 15

Regolazione di SURROUND 15

Menu RIPRISTINO MODO (per ripristinare le impostazioni di ciascun modo sui valori predefiniti) 15

A Menu SCHERMO (solo segnale RGB analogico) 16

Menu POSIZIONE MENU 17

Menu RILEV INGRESSO Si/NO 17

A Menu LANGUAGE 18

Menu RIPRISTINO

(per ripristinare le impostazioni sui valori predefiniti) 18

On Menu BROCCO MENU 18

Funzioni 19

Controllo del volume 19

Funzione di risparmio energetico 19

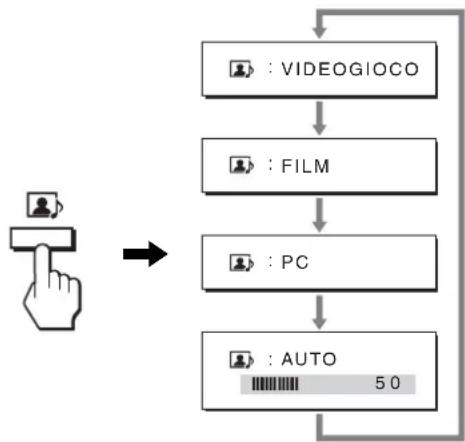

Impostazione di MODO (IMMAGINE/AUDIO) (modo 20

Funzione di regolazione automatica della luminosità (sensore di luce) 20

Funzione di regolazione automatica della qualità dell'imagine (solo segnale RGB analogico) 20

Guida alla soluzione dei problemi 21

Messaggi a schermo 21

Sintomi e soluzioni dei problemi 22

Caratteristiche tecniche 24

Precauzioni

Aventimento sui collegamenti dell'alimentazione

• Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sare conformeagli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito,utilizzare il cavodi alimentazione appropriato per il Regno Unito.

Esempio di tipi di spina

da 100 a 120 V CA

da 200 a 240 V CA

solo 240 V CA

L'apparecchio deve essere installato vicino ad una presa fácilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperatureccessivamente elevate, ad esempio in prossimitadi radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimitadi condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali tevisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Cio non indica un problema di funzionamento; lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolongato, potrebbe apparire momentaneamente un'immagine residua che sparirà inizio tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Informazioni sui diffusori incorporeali

Assicurarsi di tenere le apparecchiature di registrazione magnetiche, i nastri e i dischetti floppy lontano delle aperture dei diffusori, in quanto i diffusori generano un Campo magnetico che potrebbe danneggiare i dati memorizzati su dischi e nastri magnestici.

NotasulloschermolCD(displayacristalliliquidi)

Nonostante lo schermo LCD sua stato costruito seguating una technologia ad alta precisione, è possibile che presenti costamente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregulari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

Punti effettivi: autre 99,99%.

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione della presa di rete.
• Per pulire lo schermo LCD, utilizzato un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili ond e vegetare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzato alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, premere o tamburellare sulla superficie dello schemro LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in fatto a lungo con gomma o materiali in vinile.

Trasporto

• Scollegare tutti i cavi dal monitor, quando afferrare saldamente il display LCD da entrambi i lati prestando attenzione a non graffiare lo schermo durante il trasporto. Se il monitorcade, si potrebbero causare ferite alle persono o danni al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Smaltimento del monitor

Non smaltire il monitor insieme ai normali rifiuti domestici.
- Il tubo a fluorescenza utilizzato per quello monitor contiene mercurio. Lo smaltimento del monitor deve quando essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

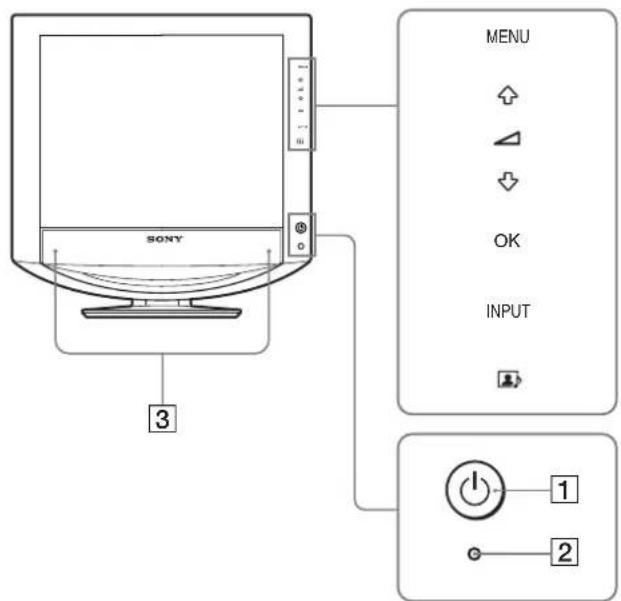

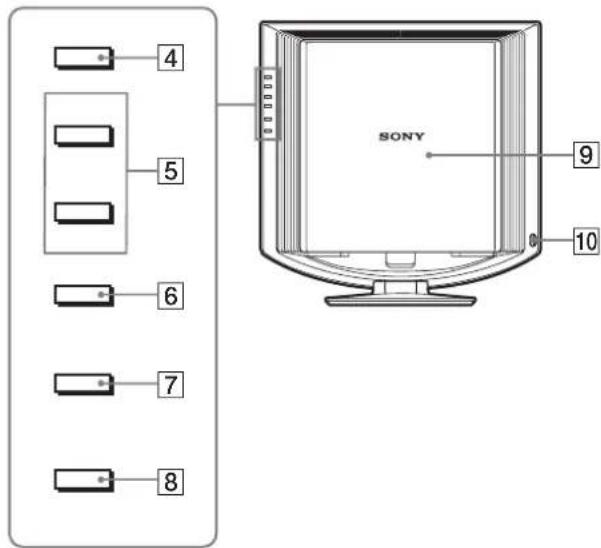

Parte anteriore del display LCD

Parte laterale del display LCD

1 Interruttore (alimentazione) e indicatore (alimentazione) (page 9, 19)

Per attivare o disattivare il display, premere l'interruttore (alimentazione).

L'indicatore di alimentazione si illumina in verde se il display è attivato, nelle si illumina in arancione se il display si trovato nel modo di risparmio energetico.

2Sensore di luce (pagea 20)

Questo sensore misura il livello di illuminazione dell'area circostante. Assicurarsi di non coprire il sensore con carta o alto.

3Diffusori stereo (pagea 19)

Tramite esta useita vengono emessi i segnali audio.

4Tasto MENU (pagina 11)

Questo tasto consente di attivare e disattivare la schermata del menu.

5 Tasti / e (volume) (page 11, 19)

Utilizzato quosti tasti per selezionare le voci di menu ed effettuare le regolazioni,oltre che per visualizzare il menu "VOLUME" per il controlo del volume.

6Tasto OK (pagina 11)

Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezione mediante i tasti / (5).

Taste INPUT (pagina 11)

Utilizzare quello tasto per selezionare il segnale di ingresso video tra INPUT1, INPUT2 e INPUT3 quando due computer sono collegati al monitor.

8Tasto (pagina 20)

Utilizzare quello tasto per modificare MODO (IMMAGINE/AUDIO).

9Coperchio posteriore (pagea 7)

Rimuovere quello coperchio per il collegamento di cavi o fili.

Presa per le cuffie (pagina 19)

Tramite esta presa vengono trasmessi i segnali audio alle cuffie.

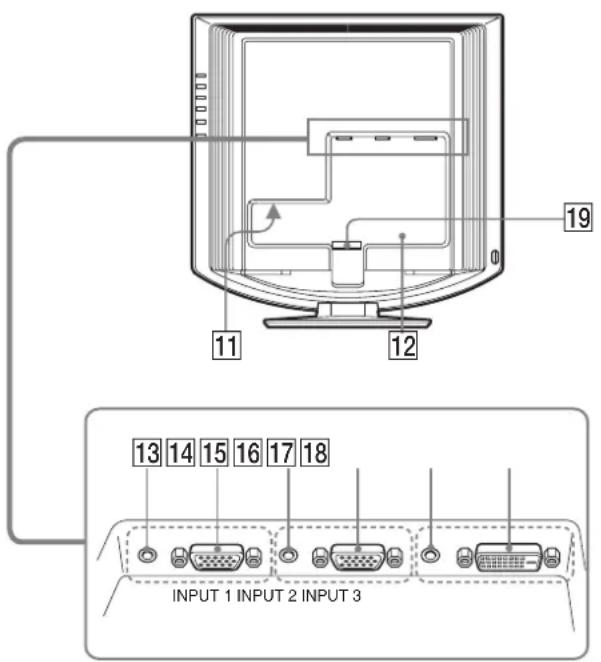

Parte posteriori del display LCD

11 Connettore AC IN (pagea 8)

Questo connettore consente di collegare il cavo di alimentazione (in dotazione).

12Forodi protezione

Utilizzare il foro di protezione con il systemi di sicurezza. Micro Saver Kensington. Micro Saver Security System e un marchio di fabbrica di Kensington.

Presa di ingresso audio per INPUT1 (pagina 8)

Tramite esta presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT1.

14 Connettore di ingresso HD15 (RGB analogico) per INPUT1 (pagea 7)

Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p,positivo)c i segnali SYNC.

Presa di ingresso audio per INPUT2 (pagina 8)

Tramite esta presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT2.

16 Connettore di ingresso HD15 (RGB analogico) per INPUT2 (pagea 7)

Questo connettore trasmette i segnali video RGB analogici (0,700Vp - p, positivo) e i segnali SYNC.

17 Presa di ingresso audio per INPUT3 (pagina 8)

Tramite esta presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri appearecchi audio collegati a INPUT3.

18 Connettore di ingresso DVI-D (RGB digitale) per INPUT3 (pagina 7)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

19Fermacavo (pageina 9)

Questo elemento consente di fissare i cavi e i fili al monitor.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contentuti gli articoli elencati di seguito.

D ispl ayLCD
Cavo di alimentazione
Cavo del segnale video HD15-HD15 (RGB analogico)
Cavo del segnale video DVI-D (RGB digitale)
Cavo audio (minispina stereo)
- CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso eosi via)
Garanzia
Guida all'installazione rapida

Punto 1: Collegamento dei cavi del segnale video

• Prima di effettuare i collegamenti, spegnere il monitor e il computer.
• Se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor,fare riferimento a "Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)".

Nota

Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.

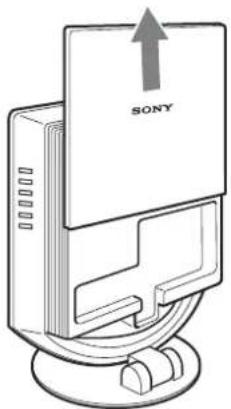

Rimuovere il coperchio posteriore.

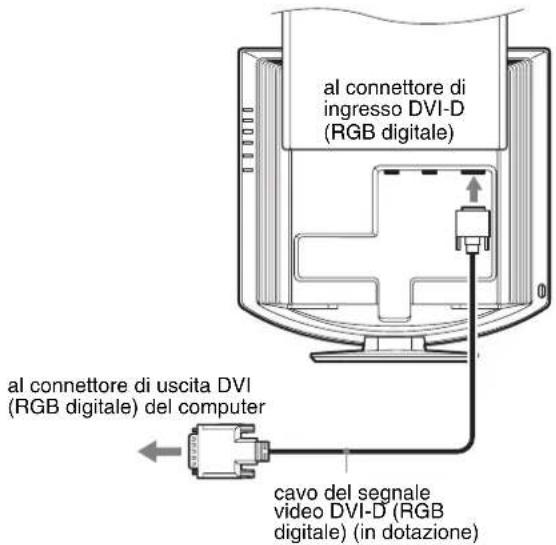

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

Utilizzato il cavo del segnale video DVI-D (RGB digitale) in dotazione, collegare il computer al connettore di ingresso DVI-D (RGB digitale) del monitor per INPUT3.

IT

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico) per INPUT1 o INPUT2 utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione.

Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

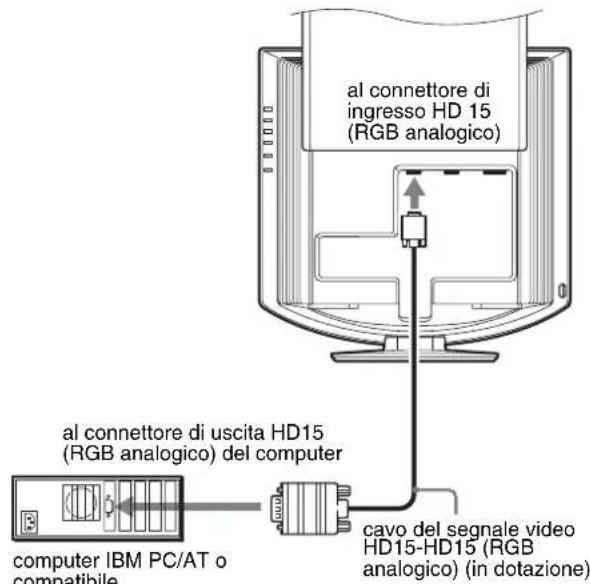

Collegamento a un computer IBM PC/AT o compatible

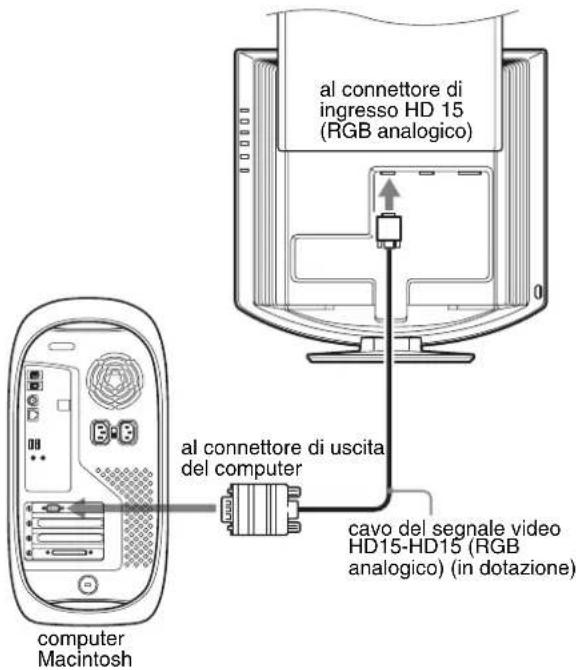

■ Collegamento a un computer Macintosh

Se si collega un computer Macintosh, utiliser un adattatore (non in dotazione), se necessario. Collegare l'adattatore al computer prima di collegare il cav del segnale video.

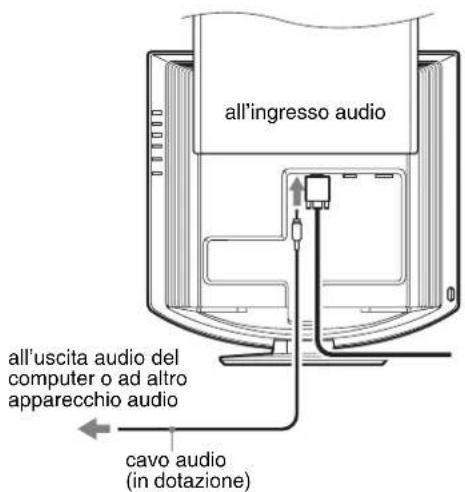

Punto 2: Collegamento del cavo audio

Collegare il cavo audio in dotazione alla relativa presa di ingresso audio sul monitor.

Utilizzato i diffusori o le cuffie del monitor, è possibile ascoltare l'audio emesso dal computer o da un altre apprecchio audio collegato alle prese di ingresso audio del monitor.

Per ulteriori informazioni, vedere "Controllo del volume" a pagina 19.

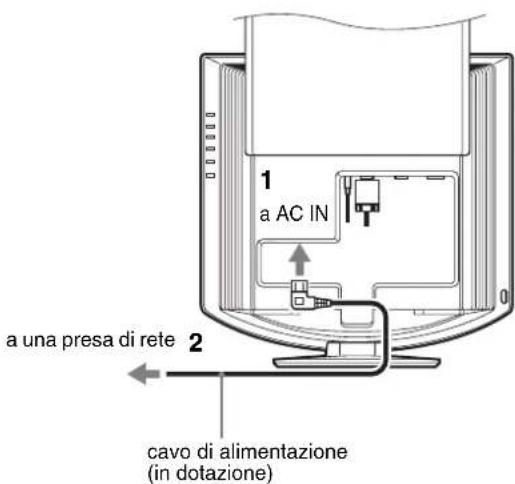

Punto 3: Collegamento del cavo di alimentazione

1 Collegare saldamente il cavo di alimentazione in dotazione al connettore AC IN del monitor.
2 Collegare saldamente l'altra estremità ad una presa di rete.

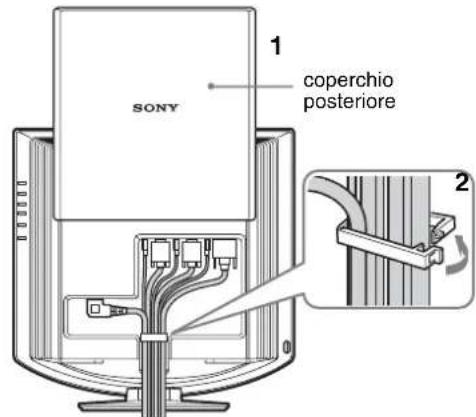

Punto 4: Raggruppamento di cavi e fili

1 Rimuovere il coperchio posteriore.
2 Fissare il cavo del segnale video, i cavi audio e il cavo di alimentazione utilizzando il fermacavoippo sulla parte esterna dell'apparecchio.
3 Riposizionare il coperchio posteriore.

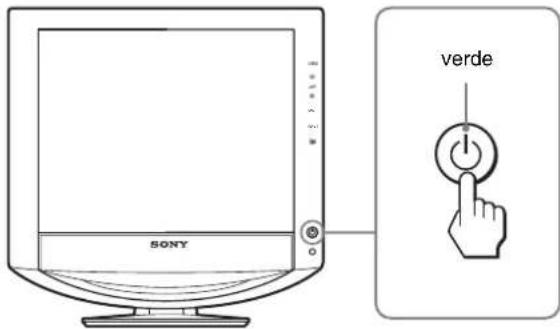

Punto 5: Accensione del monitor e del computer

1 Premere l'interruttore (alimentazione) sulla parte anteriore del monitor.

L'indicatore (alimentazione) si illumina in verde.

2 Accendere il computer.
3 Per selezionare il segnale di ingresso desiderato, premere il tasto INPUT.

L'imagine di ingresso selezionata viene visualizzata sullo schermo.

Per ulteriori informazioni, vedere "Sezione del segnale di ingressso (tasto INPUT)" a pagina 11.

L'installazione del monitor è completata. Se necessario, utilizzato i comandi del monitor per regolare l'immagine (pagea 11).

Se sullo schermo non appeare alcuna imagine

• Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

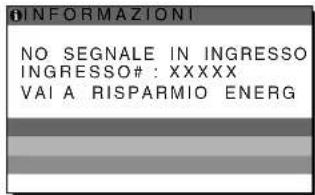

• Se sullo schermo appeare il messaggio "NO SEGNALE IN INGRESSO":

• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

• Controllare che l'impostazione del segnale di ingresso sia correttta premendo il tasto INPUT (pagea 11).

• Sc sullo schermo apparc il messaggio "CAVO SCOLLEGATO":

• Verificare che il cavo del segnale video sia collegato correttamente.

• Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto INPUT (pagea 11).

• Se sullo schermo appeare il messaggio "FUORI GAMMA", collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la schedra grafica del computer come indicato di seguito.

	RGB analogico RGB digitale
Frequenza orizzontale	28-80 kHz 28-64 kHz
Frequenza verticale	48-75 Hz 60 Hz
Risoluzione	1280×1024 o inferiore	1280×1024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 22.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possible che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sua possibile utilizzato.

La frequenza verticale viene impostata su 60Hz

Poiche un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del monitor, è possibile procedere all'utilizzo. Non è necessario impostare la frequenza verticale su particolari valori elevati.

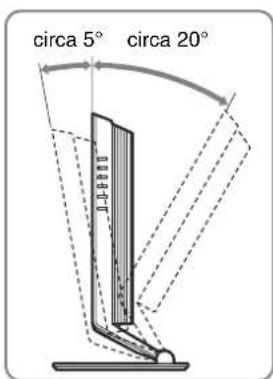

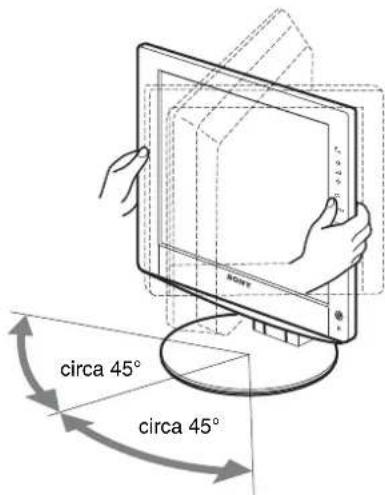

Punto 6: Regolazione dell'inclinazione e della rotazione

É possible regolare quello monitor entro i valori di angolazione indicati di seguito.

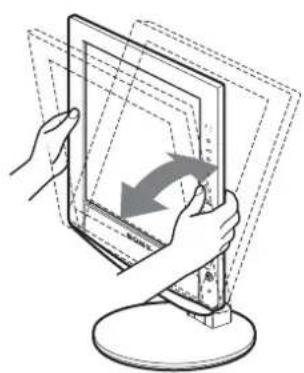

Afferrare il pannello LCD dai lati, quando regolare l'angolazione dello schermo.

Utilizzo ottmale del monitor

Regolare l'angolazione visiva del monitor in base all'altezza della scrivania, della sedia e in modo da non ave il riflesso della luce direttamente negli occhi.

Nota

Procedere alla regolazione dell'inclinazione e dell'altezza dello schermontamente e con attenzione, assicurandosi di non urmare il monitor contro la scrivania.

Selezione del segnale di ingressso (tasto INPUT)

Premere il tasting INPUT.

Ad agli pressione di quello tasto, il segnale di ingresso cambia.

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro.)	Configurazione del segnale di ingresso
INPUT1: HD15 Connettore di ingressso HD15 (RGB analogico) per INPUT1
INPUT2: HD15 Connettore di ingressso HD15 (RGB analogico) per INPUT2
INPUT3: DVI-D Connettore di ingressso DVI-D (RGB digitalc) per INPUT3

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Modalità di spostamento all'interno del menu

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

IT

2 Sezione del menu desiderato.

Per visualizzare il menu desiderato, premere i tasti / ,\ quindi premere il tasto OK per attivare la prima voce di menu.

3 Selezione della voce di menu che si desidera regolare.

Per selezionare la voce di menu da regolare, premere i tasti / , quando premere il tasto OK.

Se una delle voci di menu.

Selezionando e premendo il tasto OK, il display torna al menu precedente.

4 Regolazione della voce di menu.

Per effettuare la regolazione, premere i tasti / , quando premere il tasting OK.

Premendo il tasting OK, l'impostazione viene memorizzata,\ quindi l'apparecchio torna al menu precedente.

5 Chiusura del menu.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasting, il menu si chiude automaticamente dopo circa 45 secondi.

Ripristino delle regolazioni sui valori predefiniti

Tramite il menu RIPRISTINO, è possible ripristinare le regolazioni. Per ulteriori informazioni sul ripristino delle regolazioni, védrec (RIPRISTINO) a pagina 18.

Menu IMMAGINE/AUDIO

Il menu IMMAGINE /AUDIO consente di regolare le voci elencate di seguito.

• MODE (VIDEOGIOCO/FILM/PC/AUTO)
• IMMAGINE
  AUDIO
• RIPRISTINO MODO

■ Menu MODO

É possiblè selezioniare la luminosità dello schermo appropriata in base alle proprie esigenze.

É possible effettuare le impostazioni relative à IMMAGINE/AUDIO per ciascun modo.
E inoltre possible modificare la modalita di ogni ingresso (INGRESSO1/INGRESSO2/INGRESSO3).

1 Premere il tastingo MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK.

Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare "FILM", quindi premere il tasting OK.

Il menu MODO viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

L'impostazione predefinita e FILM.

• VIDEOGIOCO: imagine luminosa.
  FILM: imagine nitida con contrasto elevato.
• PC: imagine dai toni morbidi.
• AUTO: regola automaticamente la luminosità dello schermo in base a quale dell'ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere "Funzione di regolazione automatica della luminosità (sensore di luce)" a pagina 20.

Nota

Nel modo AUTO, non è possibile regolare la retroilluminazione.

■ Menu IMMAGINE

Il menu IMMAGINE consente di regolare le opzioni elencate di seguito.

• RETROILLUMINAZ
  CONTRASTO
  LUMINOSITA
• Menu G A M M A
• Menu COLORE
• NITIDEZZA

Regolazione di RETROILLUMINAZ

Se lo schermo èccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare "I:RETROILLUMINAZ", quindi premere il tasting OK.
Il menu "RETROILLUMINAZ" viene visualizzato sullo schermo.
5 Premere i tasti / per regolare il livello di luminosità, quando premere il tasting OK.

Regolazione di CONTRASTO

Regolare il contrasto dell'imagine.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK.
Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK.
Il menu IMMAGINE viene visualizzato sullo schermo.
4 Premere i tastingo per selezionare "CONTRASTO", quindi premere il tasting OK. Il menu "CONTRASTO" viene visualizzato sullo schermo.
5 Premere i tasti / per regolare il contrasto, quando premere il tasting OK.

Regolazione di LUMINOSITA

Regolare la luminosità dell'imagine (livello di nero).

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.
2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK.
Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK.
Il menu IMMAGINE viene visualizzato sullo schermo.
4 Premere i tasti / per selezionare "LUMINOSITA," quindi premere il tasting OK.
Il menu "LUMINOSITA." viene visualizzato sullo schermo.
5 Premere i tasti / per regolare la luminosità, quando premere il tasting OK.

Regolazione di GAMMA

É possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'imagine originale.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare “ (GAMMA), quindi premere il tasto OK.
Il menu GAMMA viene visualizzato sullo schermo.
5 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasto OK.

Regolazione di COLORE

É possibile selezionare il livello cromatico dell'immagine relativ al Campo di colore del bianco a partire delle impostazioni predefinite per la temperatura di colore.

Se necessario, è inoltre possibile regolare la sintonia fine della temperatura di colore.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il tasting OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK. Il menu IMMAGINEiene visualizzato sullo schermo.

4 Premere i tasti / per selezionare "COLORE", quindi premere il tasto OK. Il menu COLORE viene visualizzato sullo schermo.

5 Premere i tasti / per selezionare la temperatura di colore desiderata, quando premere il tasting OK. Se la temperatura di colore viene abbassata da 9300K a 6500K, il bilanciamento del bianco passa da tinte bluastre a tinte rossastre.

Sintonia fine della temperatura di colore

É possible impostare la temperatura di colore per ciascun modo (VIDEGOGIOCO/FILM/PC/AUTO).

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il tasting OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK. Il menu IMMAGINEiene visualizzato sullo schermo.

4 Premere i tastingo per selezionare "COLORE", quindi premere il tasting OK. Il menu COLORE viene visualizzato sullo schermo.

5 Premere i tastingo per selezioniare "REGOLAZIONI", quindi premere il tasting OK. Il menu di regolazione della sintonia fine per la temperature di colore viene visualizzato sullo schermo.

6 Premere i tasti / per selezionare R (rosso) o B (blu), quando premere il tasting OK. Premere i tasti / per regolare la temperatura di colore, quando premere il tasting OK.

Poiché esta impostazione modifica la temperatura di colore augmentando o diminuendo i componenti R e B rispetto a V (verde), quest'ultimo componente è fisso.

7 Premere i tasti / per selezionare , quindi premere il tasto OK.

La nuova impostazione del colore viene memorizzata c sare automaticamente richiamata selezionando "Utente". Il menu COLOREiene visualizzato sullo schermo.

Regolazione di NITIDEZZA

Regolare la nitidezza dei contorni dell'imagine e casi via.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quando premere il tasting OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK. Il menu IMMAGINEiene visualizzato sullo schermo

4 Premere i tasting per selezionare "NITIDEZZA", quindi premere il tasting OK. Il menu "NITIDEZZA" viene visualizzato sullo schermo.

5 Premere i tasti / per regolare la nitidezza, quando premere il tasto OK.

■ Menu AUDIO

Il menu AUDIO consente di regolare le opzioni elencate di seguito.

ACUTI
BASSI
BILANCIAMENTO
- SURROUND

Regolazione di ACUTI, BASSI o BILANCIAMENTO

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere itasti / per selezionare

(IMMAGINE/AUDIO), quindi premere il tasting OK.

Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere itasti / per selezionare (AUDIO),

4 Premere i tasti / per selezionare ACUTI, BASSIO

BILANCIAMENTO, quindi premere il tasting OK.

5 Premere tasti /

per selezionare il modo

desiderato, quindi premere il tasting OK.

Regolazione di SURROUND

1 Premere il tasto MENU.

I menu principale viene visualizzato sullo schermo.

2 Premere itasti / per selezionare

(IMMAGINE/AUDIO), quindi premere il tasto OK.

Il menu IMMAGINE/AUDIO viene visualizzato sullo

3 Premere itasti /

per selezionare (AUDIO),

quindi premere il tasting OK.

4 Premere tasti /

per selezionare SURROUND

5 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasto OK.

• SRS WOW: toni bassi potenti e toni alto nitidi creano un effetto audio surround ottimale, che consente di riproduire in modo naturale l'audio di film e videogiochi.

NO: disattiva l'effetto SRS WOW.

Grazie alla più recente technologia sviluppata da SRS Labs, Inc., la funzione SRS WOW migliorara notevolmente la qualità sonora di varie sorgenti audio.

■ Menu RIPRISTINO MODO (per ripristinare le impostazioni di ciascun modo sui valori predefiniti) -

É possible ripristinare le regolazioni sui valori predefiniti.

1 Premere il tasto MENU.

Il menu principale vince visualizzato sullo schermo.

2 Premere i tasti / per selezionare (IMMAGINE/AUDIO), quindi premere il ta

Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionale

"RIPRISTINO", quindi premere il tasting OK.

Il menu "RIPRISTINO" viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare il modulo desiderato, quindi premere il tasting OK.

• OK: ripristina le impostazioni relative a ciascun

modo del menu IMMAGINE/AUDIO sui valori predefiniti.

• ANNULLA: annulla il ripristino e torna al menu

IMMAGINE/AUDIO.

1. Menu SCHERMO (solo segnale 3 analogico)

Il menu SCHERMO consente di effettuire le regolazioni elencate di seguito.

• AUTO

• F A S E
  -PIXEL
  CENTRO ORIZ
  CENTRO VERT

Nota

Se vengono ricevuti segnali RGB digitali tramite il connettore di ingresso DVI-D per INPUT3, non è necessario effettuare alcuna regolazione.

Funzione di regolazione automatica della qualità dell'imagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagea 20).

Nota

Se la funzione di regolazione automatica della qualità dell'imagine è attivata, l'unico interrottore a essere operativo è quello (alimentazione).

Se la funzione di regolazione automatica della qualità dell'imagine di quello monitor non è in grado di regolare completeness l'imagine

É possibile procedere manually a ulteriori regolazioni della qualita dell'imagine per il segnale di ingresso corrente (vedere "AUTO" di seguito).

In caso sia necessario procedere a ulteriori regolazioni della qualità dell'immagine

É possibile regolare manually la nitidczza (fasc/pixel) e la posizione (orizzontale/verticale) dell'imagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il monitor rileva un segnale di ingressso precedentente ricevuto e registrato.

Ulteriori regolazioni automatiche della qualità dell'imagine per il segnale di ingressso corrente (AUTO)

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare A (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare "AUTO", quindi premere il tasto OK.

Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingresso corrente, quando memorizzare le impostazioni inserte.

Regolazione manuale della nitidezza dell'imagine (Fase/Pixel)

É possible regolare la nitidezza dell'immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor.

1 Impostare la risoluzione del monitor su 1280 × 1024 .

2 Caricare il CD-ROM.

3 Avviare il CD-ROM e visualizzare lo schema di prova.

Per gli utenti Windows

Se l'autorun è attivo:

Fare cli c sullo strumento per la regolazione del display (Utilità).

Fare cli c su Adjust (regola), confermare la risoluzione e fare cli c su Next (avanti).

Viene visualizzato lo schema di prova nell'ordine TILE e FASE.

Se l'autorun non è attivo:

1 Aprire "Risorse del computer" e fare cli c con il pulsante destro del mouse sull'icona CD-ROM. Sclezionare "Esplora" e aprire I'icona CD-ROM.

2 Aprire [Utility] e selezionare [Windows].

3 Avivare [Win_Utility.exe].

Viene visualizzatoo lo schema di prova.

Per gli utenti Macintosh

1 Aprire [Utility] e selezionare [Mac].

2 Avviare [Mac_Utility.exe].

Viene visualizzatoo lo schema di prova.

4 Premere il tasting MENU.

Sullo schermo appeare il menu principale.

5 Premere i tasti / per selezionare (SCHERMO), quindi premere il tasting OK.

Il menu SCHERMOiene visualizzato sullo schermo.

6 Premere i tasti / per selezionare "FASE", quindi premere il tasto OK.

Il menu "FASE" viene visualizzato sullo schermo.

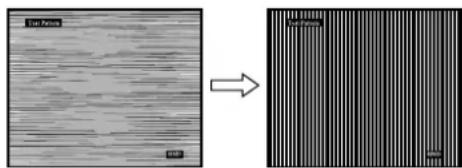

7 Premere i tasti / sino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasting OK.

Sullo schermo appeare il menu principale.

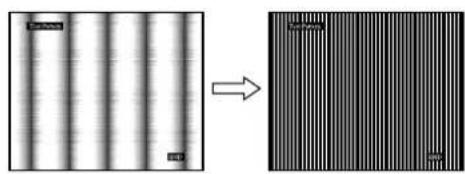

Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti / per selezionare "PIXEL", quindi premere il tasto OK.

Il menu "PIXEL" viene visualizzato sullo schermo.

10 Premere i tasti / fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Fare cli su END sullo schermo per disattivare il modello di prova.

Regolazione manuale della posizione dell'immagine (CENTRO ORIZ /CENTRO VERT)

Se I'immagine non si trovava al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione del monitor su 1280 × 1024 .
2 Caricare il CD-ROM.
3 Avviare il CD-ROM e visualizzare lo schema di prova.

Per gli utenti Windows

Se l'autorun è attivo:

Fare ici sullo strumento per la regolazione del display (Utilità).

Fare cig su Adjust (regola), confermare la risoluzione e fare cig su Next (avanti).

Viene visualizzato lo schema di prova nell'ordine CENTRO ORIZ e CENTRO VERT.

Se l'autorun non è attivo:

1 Aprire "Risorse del computer" e farecision con il pulsante destro del mouse sull'icona CD-ROM. Selezionare "Esplora" e aprire I'icona CD-ROM.
2 Apire [Utility] e selezionare [Windows].
3 Avivare [Win_Utility.exe].
Viene visualizzatoo lo schema di prova.

Per gli utenti Macintosh

1 Apire [Utility] c selezionare [Mac].
2 Avviare [Mac_Utility.exe].
Viene visualizzatoo lo schema di prova.

4 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

5 Premere i tasti / per selezionare (SCHERMO), quindi premere il tasting OK.
Il menu SCHERMO viene visualizzato sullo schermo.
6 Premere i tasti / per selezionare "CENTRO ORIZ" o "CENTRO VERT", quindi premere il tasting OK.
Il menu "CENTRO ORIZ" o "CENTRO VERT" viene visualizzato sullo schermo.
7 Premere i tasti / per centrare il modello di provasullo schermo.
8 Fare cli su END sullo schermo per disattivare il modello di prova.

Menu POSIZIONE MENU

Se il menu visualizzato copre l'imagine sullo schermo, è possibile spostarlo.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere tasti / per selezionare (POSIZIONE MENU), quindi premere il tasting OK.

Il menu "POSTIZIONE MENU" viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la posizione desiderata, quando premere il tasting OK.

É possibile scegliere una delle 9 posizioni in cui verrà visualizzato il menu.

Menu RILEV INGRESSO Si/NO

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quando modifica automaticamente

I' ingresso prima che il monitor entri nel modo di risparmio energetico.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare (RILEV INGRESSO), quindi premere il tasting OK.

Il menu RILEV INGRESSO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare il modulo desiderato, quindi premere il tasting OK.

• ATT: se il terminale di ingressso selezionato è privo di segnale di ingressso o se viene selezionato un terminale di ingressso mediante il tasto INPUT sul monitor e il terminale è privo di segnale di ingressso, appeare il messaggio a schermo (pagina 21) e il monitor controlling automaticamente il scnale di ingressso in un'alto terminale per modificare l'ingresso.

Quando l'ingresso viene modificato, il terminale di ingressso selezionato essere visualizzato nella parte superiore sinistra dello schermo.

In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

DIS: l'ingresso non viene modificato automaticamente.

Premere l tasto INPUT per modificare l'ingresso.

Menu LANGUAGE

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (LANGUAGE), quindi premere il tasting

Il menu LANGUAGE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare una lingua, quindi premere il tasting OK.

• English: Inglese
• Français: Francesc
• Deutsch: Tedesco

• Espanol: Spagnolo
  Italiano
  Nederlands: Olandesc
  Svenska: Svedese

• Pycckn: R u s
  ：回韵ponese 中文： C i n c

· · · Menu RIPristINO (per ripristinare le impostazioni sui valori predefiniti)

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (RIPRISTINO), quindi premere il tasto OK.

Il menu RIPRISTINO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasto OK.

• OK: ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di "LANGUAGE" viene mantenuta.

• ANNULLA: annulla il ripristino e ritorna alla schermata del menu.

Menu BLOCCO MENU

Bloccare il controlo dei tasti,onde evitare di effettuare regolazioni o impostazioni accidentali.

1 Premere il tastingo MENU.

Sullo schegno appeare il menu principale.

2 Premere i tasti / per selezionare O (BLOCCO MENU), quindi premere il tasting OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare "Si" oppure "NO".

Si: funzioneranno solo l'interruttore (alimentazione) e il tasto INPUT. Sc si tenta di esguire altre operazioni, sullo schermo verra visualizzata l'icona
NO:impostare "BLOCCO MENU" su NO. Impostando "BLOCCO MENU" su "Si", alla pressione del tastingo MENU la voce "BLOCCO MENU" verra selezionata automaticamente.

Funzioni

Controllo del volume

Utilizzato i diffusori o le cuffie del monitor, è possibile ascoltare l'audio emesso dal computer o da un altre apprecchio audio collegato alle presi di ingresso audio del monitor.

É possible regolare il volume utilizzato un menu "VOLUME" separato dal menu principale.

1 Premere i tasti / quando sullo schermo non viene visualizzato alcun menu.

2 Premere i tasti / per controllare il volume.

Il menu scompare automaticamente dopo circa 5 secondi.

Note

• Non è possibile regolare il volume se sullo schermo è visualizzato il menu principale.
• Se il monitor si trovava nel modo di risparmio energetico, i diffusori o le cuffie non emettono alcun suono.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR (solo SDM-HX75) e NUTEK. Se collegato a un computer o a una schedra grafica conforme allo standard DPMS (Display Power Management Standard) per l'ingresso analogico/DMPM (DVI Digital Monitor Power Management) per l'ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come migliorato di seguito.

SDM-HX75

Modo di alimentazione	Consumo energetico	Indicatore di accensione (alimentazione)
funzionamentonormale	50 W (massimo) verde
attivo-spento* (deep sleep)**	1 W (massimo) arancione
(alimentazione)disattivata	1 W (massimo) disattivata

SDM-HX95

Modo di alimentazione	Consumo energetico	Indicatore di accensione (alimentazione)
funzionamentonormale	60 W (massimo) verde
attivo-spento* (deep sleep)**	1 W (massimo) arancione
(alimentazione)disattivata	1 W (massimo) disattivata

• Quando il computer entra nel mode "attivo-spento", il segnale di ingressso viene interrotto e sullo schermo appeare il messaggio "NO SEGNALE IN INGRESSO". Dopo 5 secondi, il monitor entra nel modo di risparmio energetico.
  **“Deep sleep” é una modalità di risparmio energetico definita alla Environmental Protection Agency.

Impostazione di MODO (IMMAGINE/AUDIO) (modo

Premendo più volte il tasto [2] duato sul lato destro del monitor, è possibile selezionare il MODO tra VIDEOGIOCO → FILM → PC → AUTO.

Selezionando "AUTO", il monitor regola automaticamente l'illuminazione dello schermo in base alla luminosità dell'ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere "Funzione di regolazione automatica della luminosità (sensore di luce)".

Premere più volte il tasting L'impostazione predefinita di MODO è "FILM". Premendo una volta il tasting èlene visualizzato "FILM" (impostazione predefinita), premendolo di nuovo viene visualizzato "PC".

Ad agli pressione del tasting è modo cambia come ilustrato di seguito.

Sullo scherno viene visualizzato ciascun modo e MODO viene modificativo. Il menu scompare automaticamente dopo circa 5 secondi.

Funzione di regolazione automatica della luminosità (sensore di luce)

Il presente monitor è dotato di una funzione che consente di regolare automaticamente la luminosità dello schermo in base alla luminosità dell'ambiente circostante. La luminosità dello schermo viene regolata sul livello più appropriato impostando il modo AUTO mediating il tasto sìttù sulla parte destra del monitor o mediating il menu IMMAGINE/AUDIO. L'impostazione predefinita della luminosità dello schermo è FILM. Se il modo èlene impostato su AUTO mediating il tasto sìttù sulla parte destra del monitor, viene inoltre visualizzata la barra di regolazione. è possibile regolare la barra utilizzato i tasti ↓/↑. La luminosità dello schermo cambia in base al livello impostato.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolare automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modo predefinito in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto correspondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al mode predefinito in fabbrica, l'imagine viene automaticamente visualizzata sullo schermoc con le regolazioni predefinite.

Se i segnali di ingresso non corrispondono ai modi predefiniti in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuni dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'imagine, assicurando che sullo schermo appaia sempre un'immaginc nitida entro le gamme di frequenza che seguono. Frenenza orizzontale: 28 - 80kHz Frenenza verticalc: 48 - 75Hz

Di seguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuni dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'imagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, quello funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'imagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagea 16), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente agli volte che il monitor riceve gli stessi segnali di ingresso.

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la segunte sezione.

Messaggi a schermo

Se si presenta quale problema relativo al segnale di ingresso, sullo schermo appeare uno dei messaggi descritti di seguito. Per risolverve il problema, videere "Sintomi e soluzioni dei problemi" a pagina 22.

Se sullo schermo appeare il messaggio "FUORI GAMMA"

Significa che il segnale di ingresso non è supportato dalle coratteristiche tecniche del monitor. Controllare le voci sottostanti.

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 22.

Se viene visualizzato "xxx.x kHz / xxx Hz"

Significa che la frequenza orizzontale o la frequenza verticale non è supportata delle caratteristiche tecniche del monitor.

Le cîfre indicano le frequenza orizzontale e verticale del segnale di ingresso corrente.

Se viene visualizzato "RISOLUZIONE>1280×1024"

Significa che la risoluzione non è supportata delle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

Se sullo schermo appeare il messaggio "NO SEGNALE IN INGRESSO"

Significa che non viene imesso alcun segnale tramite il connettore currente selezionato.

Se RILEV INGRESSO (pagina 17) è attenuato, il monitor rileva un'alto segnale di ingresso e modificifica automaticamente l'ingresso.

Il monitor entrera nel modo di risparmio energetico dopo circa 5 secondi a partir dal momento in cui viene visualizzato il messaggio.

Se sullo schermo appeare il messaggio "CAVO SCOLLEGATO"

Significa che il cavo del segnale video è stato scollegato dal connettore correntemente selezionato.

Sc RILEV INGRESSO (pagina 17) è attenuato, il monitor rileva un'alto segnale di ingresso e modificifica automaticamente l'ingresso.

IT

Sintomi e soluzioni dei problemi

Se si verifica un problema causato dal computer o da altri appearecchi collegati,fare riferimento al relative manuale delle istruzioni.

Sintomo Controllare quanto segue
L'imagine non viene visualizzata
L'indicatore (alimentazione) non si illumina o l'indicatore (alimentazione) non si illumina quando vivenne premuto l'interruttore (alimentazione).	Controllare che il cavo di alimentazione sia collegato correttamente.
Sullo schermo apparile il messaggio "CAVO SCOLLEGATO".	Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inscribe nelle rispettive prese (pagea 7). Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti. Verificare che la selezione dell'ingresso sia correttamente impostata (pagea 11). È stato collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che sullo schermo venga visualizzato il messaggio "CAVO SCOLLEGATO". Non si tratta di un problema di funzionamento.
Sullo schermo appere "NO SEGNALE IN INGRESSO" o se l'indicatore (alimentazione) è arancione.	Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inscribe nelle rispettive prese (pagea 7). Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti. Verificare che la selezione dell'ingresso sia correttamente impostata (pagea 11).
	Problemi causati dal computer o da altri appearecchi collegati e non dal monitor Il computer si trova nel modo di risparmio energetico. Premere un tasting qualsiasi sulla tastiera o spostare il mouse. Controllare che la scheda grafica sia installata correttamente. Controllare che il computer si acceso.
Sullo schermo appire il messaggio "FUORI GAMMA" (pagea 21).	Problemi causati dal computer o da altri appearecchi collegati e non dal monitor Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo, quando regolare la scheda grafica del computer come indicato di seguito. Frequenza orizzontale: 28-80 kHz (RGB analogico), 28-64 kHz (RGB digitale) Frequenza verticale: 48-75 Hz (RGB analogico), 60 Hz (RGB digitale) Risoluzione: 1280 x 1024 o inferiore
Utilizzo di Windows. • Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo e completare le operazioni descripte di seguito. Selezionare "SONY" dall'elenco "Produttori" e "SDM-HX75 o SDM-HX95" dall'elenco "Modelli" nella finestra di selezione delle periferiche di Windows. Qualora "SDM-HX75 o SDM-HX95" non venisse visualizzato nell'elenco "Modelli", provare "Plug & Play".
Utilizzo di unsystem Macintosh.	Sc si collega un computer Macintosh, utilizzato ad adattatore (non in dotazione), se necessario. Collegare l'adattatore al computer prima di connectere il cavo del segnale video.
L'immagine è tremolante, salute, oscilla o non è chiara.	Regolare i pixel e la fase (solo segnale RGB analogico) (pagea 16). Provare a collegare il monitor a un'altra presa di rete CA, preferibilmente su un circuito diverso. Problemi causati dal computer o da altri appearecchi collegati e non dal monitor Per l'impostazione più adatta del monitor, consulare il manuale della scheda grafica. Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del segnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nella gamma adatta, alcune schede grafiche potrebbero averu un impulso sincronico troppo basso perché il monitor possa sincronizzarvisi correttamente. Questo monitor non è in grado di elaborare i segnali di interlacciamento. Impostare i segnali progressivi. Regolare la frequenza di refresh del computer (frequenza verticale) per ottenerà la migliorie immagine possibile (60 Hz consigliato).
L'immagine è sfocata.	Regolare il contrasto e la luminosità (pagea 13).Regolarc la nitidezza (pagea 14).Regolarie pixel e la fase (solo segnale RGB analogico) (pagea 16).Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione del computer su 1280×1024.
L'immagine è sdoppiata.	Eliminare eventuali prolonghe del cavo video e/o scatole di commutazione video.Controllare che tutte le spine siano inserte saldamente nelle rispettive prese.
L'immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico).	Regolare i pixel e la fase (pagea 16).Regolarla posizione dell'immagine (pagea 17). Si noti che alcuni modi video non ricempiono lo schermfo fino ai bordi.
L'immagine è troppo piccola.	Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione del computer su 1280×1024.
L'immagine è scura.	Regolarla retroilluminazione (pagea 13).Regolarc la luminosità (pagea 13).Regolarla gamma mediating il menu GAMMA (pagea 13).Dopo l'accensione, occorrono alcuni minuti prima che il display si illumini.Se il modo "impostato su AUTO, è possibile che in condizioni di illuminazione scarsa la luminosità del display diminuisca (pagea 12 , 20).
Sono visibili disturbi ondulati o ellittici (effetto moiré).	Regolarie i pixel e la fase (solo segnale RGB analogico) (pagea 16).
Il colore non è uniforme.	Regolarie i pixel e la fase (solo segnale RGB analogico) (pagea 16).
Il colore bianco non è perfetto.	Regolara la temperatura di colore (pagea 14).
I tasti del monitor non sono operativi (sullo schermo apparente l'icona o n).	Se "BLOCCO MENU" è impostato su "Si", impostarlo su "NO" (pagea 18).
La risoluzione visualizzata nella schermata del menu non è corretta.	A seconda dell'impostazione della schedra grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

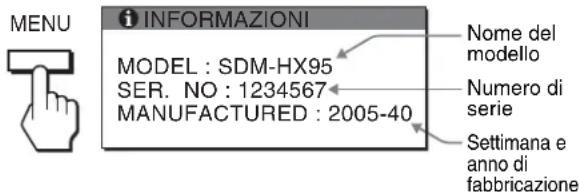

Visualizzazione delle informazioni relative al monitor

Durante la riscione del segnale video da parte del monitor, tenere premuto il tasto MENU per più di 5 secondi finché non viene visualizzata la finestra informativa.

Premere di nuovo il tasto MENU per chiudere la finestra.

Esemblio

Se un problema persiste, consultare un rivenditore Sony autorizzato e fornire le informazioni elencate di seguito.

• Nome del modello: SDM-HX75 o SDM-HX95
  -Numero di serie
• Descrizione dettagliata del problema
  Data di acquisito
• Nome eATTERISTiche tecniche del computer e della scheda grafica
• Tipo di segnali di ingressso (RGB analogico/RGB digitale)

Caratteristiche tecniche

Pannello LCD Tipo di pannello: a-Si TFT Active Matrix

Dimensioni dell'immagine:

17 pollici (43cm)

(SDM-HX75)

19 pollici (48cm)

(SDM-HX95)

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale:

28-80 kHz (RGB analogico)

28-64 kHz (RGB digitale)

Verticale:

48-75 Hz (RGB analogico)

60Hz (RGB digitale)

Risoluzione Orizzontale: massimo 1280 puncti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico:

0.7 Vp-p, 75 Ω, positivo

Segnale SYNC:

Livello TTL, 2,2 kΩ, positivo o

negativo (sincronismo

orizzontale verticale separato

oppure composito)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio Minipresa stereo, 0,5 Vrms

Uscita diffusori 3W× 2

Presa per le cuffie Minipresa stereo

Requisiti di alimentazione SDM-HX75

100-240 V, 50-60 Hz, massimo

1.0A

SDM-HX95

100-240 V, 50-60 Hz, massimo

1,1A

Consumo energetico Massimo 50 W (SDM-HX75)

Massimo 60 W (SDM-HX95)

Temperatura di utilizzo 5-35 C

Dimensioni (larghezza/altcezza/profondita)

Display (verticalmente):

SDM-HX75

Circa 414× 418,5× 232mm

SDM-HX95

Circa 466,5× 468× 265mm

Pcso SDM-HX75

Circa 6,5 kg

SDM-HX95

Circa 8,5 kg

Plug & Play DDC2B

Accessori Vedere pagina 7.

• Condizione di sincronizzazione orizzontale e verticale consigliata

L'ampietza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 sec, a seconda di qual è più ampia.
L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 sec.
L'ampiezza di oscuramento verticale dovrebbe assere superiore a 450~ sec

Il design e le caratteristiche tecniche sono soggetti a modifiche alla sua preavviso.

TFTLCDColor ComputerDisplay

SDM-HX75

SDM-HX95

Owner's Record

Se for visualizzato "xxx.x kHz / xxx Hz"

Se for visualizzato "RESOLUTION >1280× 1024
