MANUALE UTENTE CMPNWIPCAM22 KONIG

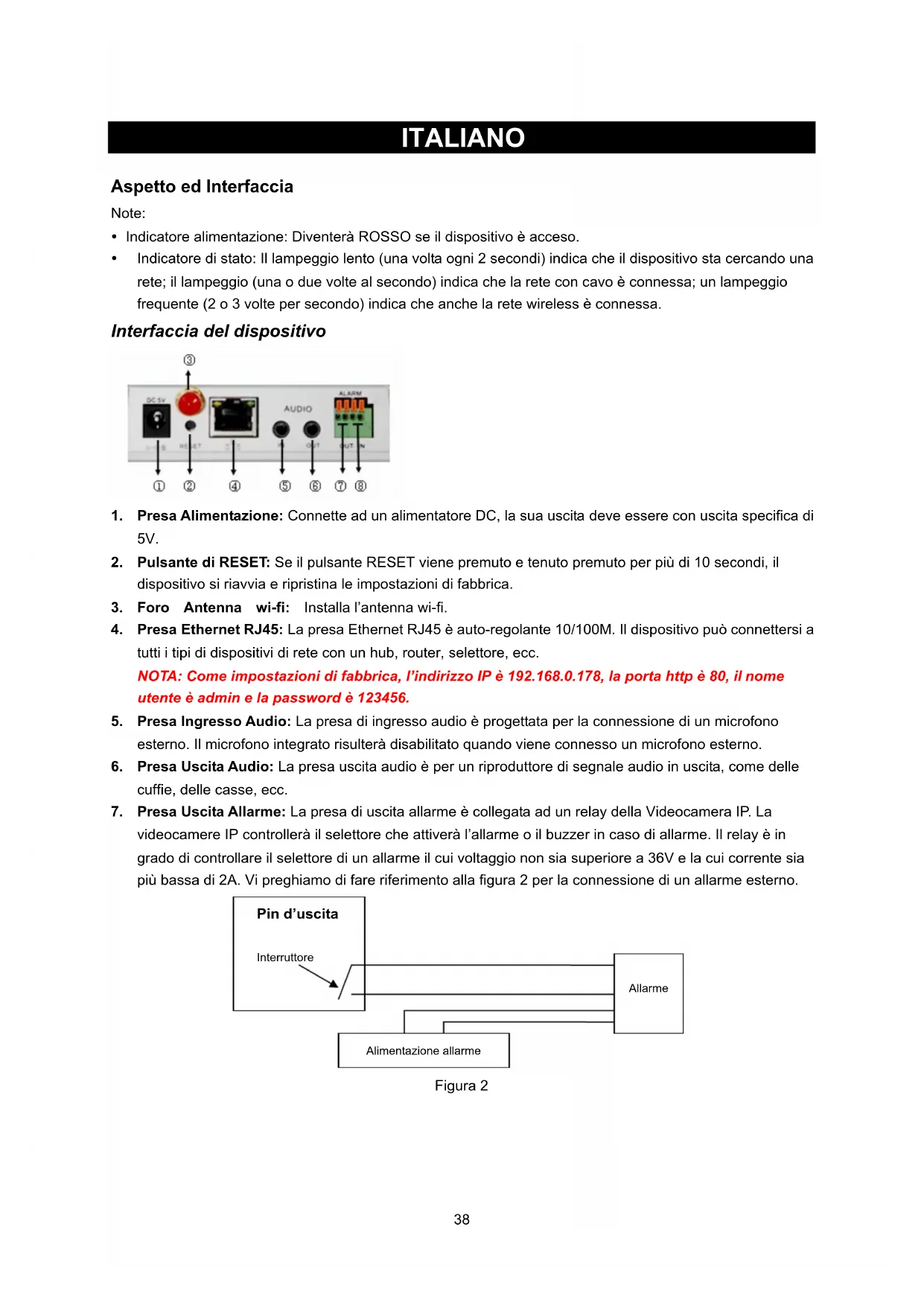

37ITALIANO Videocamere di rete IP wi-fi Aspetto ed Interfaccia Note: y Indicatore alimentazione: Diventerà ROSSO se il dispositivo è acceso. y Indicatore di stato: Il lampeggio lento (una volta ogni 2 secondi) indica che il dispositivo sta cercando una rete; il lampeggio (una o due volte al secondo) indica che la rete con cavo è connessa; un lampeggio frequente (2 o 3 volte per secondo) indica che anche la rete wireless è connessa. Interfaccia del dispositivo
1. Presa Alimentazione: Connette ad un alimentatore DC, la sua uscita deve essere con uscita specifica di
2. Pulsante di RESET: Se il pulsante RESET viene premuto e tenuto premuto per più di 10 secondi, il
dispositivo si riavvia e ripristina le impostazioni di fabbrica.
3. Foro Antenna wi-fi: Installa l’antenna wi-fi.
4. Presa Ethernet RJ45: La presa Ethernet RJ45 è auto-regolante 10/100M. Il dispositivo può connettersi a
tutti i tipi di dispositivi di rete con un hub, router, selettore, ecc. NOTA: Come impostazioni di fabbrica, l’indirizzo IP è 192.168.0.178, la porta http è 80, il nome utente è admin e la password è 123456.
5. Presa Ingresso Audio: La presa di ingresso audio è progettata per la connessione di un microfono
esterno. Il microfono integrato risulterà disabilitato quando viene connesso un microfono esterno.
6. Presa Uscita Audio: La presa uscita audio è per un riproduttore di segnale audio in uscita, come delle
cuffie, delle casse, ecc.
7. Presa Uscita Allarme: La presa di uscita allarme è collegata ad un relay della Videocamera IP. La
videocamere IP controllerà il selettore che attiverà l’allarme o il buzzer in caso di allarme. Il relay è in grado di controllare il selettore di un allarme il cui voltaggio non sia superiore a 36V e la cui corrente sia più bassa di 2A. Vi preghiamo di fare riferimento alla figura 2 per la connessione di un allarme esterno. Interruttore Allarme Alimentazione allarme Pin d’uscita Figura 2
388. Pin ingresso allarme: Si prega di far riferimento al diagramma schematico in figura 3 su come il
rilevatore esterno recupera le informazioni di allarme. PIR Interruttor Pin di ingresso Alimentazione PIR Figura 3 Il rilevatore dovrebbe essere di tipo ad interruttore (sempre acceso o sempre spento). Se il rilevatore ha rilevato del fumo, persone o animali che entrano nell’area, lo stesso rivelatore accenderà o spegnerà inviando il segnale d’allarme esterno alla videocamere IP. Collegamento alla Rete IP LAN: 192.168.0.1 IP WAN: 202.96.82.177 Modem ADSL Router-1 Internet PC-1
Inizio Figura 4 Istruzioni di collegamento Prima di visionare la videocamera IP, collegatela alla rete come prima cosa, poi all’alimentazione e controllate che la spia della presa RJ45 sia accesa assicurandovi che tutti i collegamenti siano fluidi. Il metodo di collegamento è come mostrato in figura 4. Impostazione dell’indirizzo IP Gli indirizzi IP della videocamere IP e del PC dovranno essere dello stesso segmento. L’esempio in figura 5.1 mostra che la videocamera IP-1 non può essere visionata. Eseguite BSearch_en.exe dal CD, cliccate sul pulsante ricerca, e quindi selezionate videocamera IP-1, come mostrato in figura 5.2. Istruzioni di impostazione: y Controllate attentamente le “informazioni del PC locale” sull’angolo in alto a sinistra dove viene elencata la configurazione del PC. Se ci sono diversi adattatori di rete nel PC, selezionate quello che state utilizzando e assicuratevi che l’indirizzo IP della videocamera IP sia nello stesso segmento di quello del PC. y Cambiate il contenuto di “IP config” sulla destra per assicurarvi che il contenuto sia identico a quello delle “informazioni del PC locale”. Vi occorre solo impostare l’ultima sezione dell’indirizzo IP, potete quindi impostarla come 139 proprio come l’esempio in figura 5.2. y Se non sapete come riempire il contenuto di “IP config”, potreste anche selezionare “Imposta l’IP automaticamente” per avere un indirizzo IP automatico dal router. 39y Digitate il nome utente e la password nel campo “autenticazione” (Come predefiniti il nome utente è admin e la password è 123456). Cliccare su “Aggiorna”. Le impostazioni avranno ora effetto. Selezionare il dispositivo dalla caselle elenco e cliccare su pulsante “Sfoglia”, si aprirà automaticamente il browser ed apparirà una finestra contemporaneamente richiedendovi l’inserimento di nome utente e password. Quindi potrete visualizzare la home page della videocamera IP-1, cliccate su “Italiano” sull’angolo in altro a destra come mostrato in figura 6 qui sotto. Nell’angolo destro dell’interfaccia l’utente può quindi scegliere la lingua. Figura 5.1 Figura 5.2 Se avete installato sul vostro PC un software di firewall, quando eseguite BSearch_en.exe, potrebbe aprirsi una finestra di conferma per bloccare o meno tale programma e ovviamente dovrete scegliere di non bloccarlo.
Figura 6 40Visionare la videocamera IP Vi suggeriamo di utilizzare il browser kernel IE per vedere il video (può fornire diverse funzioni), ma l’utente necessità di installare il riproduttore prima di vedere il video. Cliccare sul collegamento “scarica ed installa il riproduttore (primo utilizzo)”, una finestra di dialogo apparirà come mostrato in figura 7, cliccate esegui, e il riproduttore verrà automaticamente scaricato ed installato. Figura 7 Dopo aver installato il plug-in, cliccate il collegamento “modalità di vista 1” come in figura 7 per visualizzare il video (video come in figura 8). Figura 8
Ci sono due tipi di menu, uno è il menu principale, e l’altro è il sotto-menu. Il menu principale è in alto all’interfaccia ed include Vista, Rete, Allarme, Avanzate, Manutenzione, il sotto-menu è sulla destra dell’interfaccia. Area di visualizzazione video L’area di visualizzazione video dipende dalla risoluzione, più alta è la risoluzione, più grande sarà il display. Fate doppio click con il tasto sinistro del mouse sull’area di visualizzazione video e verrà avviata la visualizzazione a schermo intero, fate doppio click nuovamente per tornare alle dimensioni originali. Fate doppio click con il tasto destro del mouse sull’area di visualizzazione video e verrà mostrata l’icona verde, fate 41click con il pulsante sinistro del mouse ed il Zoom/Inclinazione si regoleranno a seconda delle indicazioni delle frecce.
2. Area di visualizzazione di stato
Nell’angolo in alto a destra si trova l’area di visualizzazione di stato che mostra lo stato del dispositivo: - Se non è connesso il pulsante è grigio - Se è connesso il pulsante è verde - Se è connesso in modo non corretto il pulsante è giallo - Se vi è un allarme il pulsante è rosso
3. Area di visualizzazione multicanale
Se l’utente aggiunge multi canali (fare riferimento al punto 7.3.2.), potrà passare al canale Ch-4, Ch-9 mostrando automaticamente altri dispositivi. Sull’area di visualizzazione, se l’immagine è scelta, potete avviare, fermare, registrare e controllare zoom/inclinazione, così come effettuare altre operazioni. Questi pulsante servono per avviare il video, interrompere, monitorare, parlare, registrare e scattare foto. Cliccare su di un pulsante per scegliere la funzione.
4. PTZ e Controllo Video
Nell’area di controllo zoom/inclinazione, l’utente può controllare la posizione in accordo ai segni freccia: su, giù, sinistra, destra, centro, movimento orizzontale o verticale, stop, ecc. indicano uscita IO aperta e uscita IO chiusa. L’utente può anche impostare l’indice di inquadratura, la risoluzione, la luminosità il contrasto ed altri parametri. Visionare la videocamera IP tramite WAN Inoltro porta Per visualizzare la videocamera in Internet, sarà necessario fare un inoltro di porta nel vostro router all’IP della videocamera. Per aprire una porta nel vostro router e rendere la videocamera accessibile da interne, leggete la parte del manuale del vostro router che contiene l “inoltro della porta”. La Figura 9 ne è un esempio. Figura 9 42Altre impostazioni Impostazioni wi-fi Inserire le impostazioni di una LAN wi-fi come mostrato nella figura 10 sotto riportata, cliccate il pulsante “ricerca” diverse volte e verranno mostrate in lista le reti wi-fi disponibili. Selezionare una e selezionare “utilizzo di lan wi-fi”, quindi i dati relativi alla rete lan wi-fi verranno mostrati nelle schede successive. Inserire la password e cliccare su “imposta”, quindi le impostazioni wi-fi risultano completate. Figura 10 Nota: Quando il dispositivo è connesso sia wi-fi che con cavo, dopo che si avvia si connetterà prima alla rete con cavo, se non riesce a connettersi tenterà la connessione tramite wi-fi. L’indirizzo IP e la porta sono gli stessi sia per la connessione via cavo che per la wi-fi. Impostazioni avanzate utente Figura 11 Ci sono tre livelli di autorità; sono Amministratore/Operatore/Visitatore. L’amministratore possiede l’autorità maggiore, può eseguire qualsiasi modifica ai parametri. L’operatore può solo utilizzare la videocamere IP, non può fare modifiche alle impostazioni; si faccia riferimento alla figura 11. Il visitatore può solo visualizzare il video, non può far funzionare la videocamera IP. Come impostazione predefinita il nome utente dell’amministratore è admin e la password 123456. Altre impostazioni Potete scegliere l’indicatore LED aperto o chiuso. Se il centro PTZ è impostato su “SI” all’avvio, quando il dispositivo è avviato, zoom/inclinazione si muoveranno al centro e quindi si fermeranno. Potete anche impostare la sorveglianza orizzontale e verticale ciclica; quando cliccate su “sentinella” nell’interfaccia “vista” inizierà la sorveglianza secondo le vostre impostazioni. Potete anche impostare l’indice di PTZ; 0 è il più veloce. 43Figura 12 Manutenzione Informazioni del dispositivo Figura 13 Impostazioni dell’ora Se il dispositivo è connesso a Internet, abilitare il server NTP per l’ora corretta e selezionare la zona di fuso orario corretto, o utilizzare l’ora del PC per l’ora esatta sul dispositivo. Figura 14 44Aggiornamento del Firmware Il dispositivo usa 2 tipi di programmi, uno è il firmware di sistema, l’altro è il firmware dell’applicazione. Possono essere aggiornati separatamente. Figura 15 Ripristino delle impostazioni di fabbrica Cliccate su “Ripristino impostazioni di fabbrica”; una finestra di dialogo vi confermerà se volete davvero ripristinare alle impostazioni di fabbrica. Dopo la conferma il sistema si riporterà sulle impostazioni predefinite di fabbrica e si ravvierà. Log della navigazione utente Dopo l’accesso all’interfaccia logo, potete vedere chi ha visitato il dispositivo e quando. Figura 16 DOMANDE FREQUENTI
1. Una alimentatore non compatibile danneggerà il dispositivo o esso stesso
Quando inserite l’alimentatore, controllate il voltaggio con attenzione, deve essere un alimentatore a 5V adatto a questo dispositivo.
2. velocità di navigazione bassa
Questo dispositivo adotta il formato di compressione MJPEG, necessità una grossa banda di rete; una rete stretta potrebbe influenzare la velocità di navigazione. La banda tipicamente utilizzata è come segue: 640x480@10fps: 4.0 Megabit ~ 5.0 Megabit 320x240@30fps: 1,2 Megabit ~ 1,6 Megabit
3. Non riesco a trovare il dispositivo attraverso il software di ricerca dopo averlo connesso alla LAN
Assicuratevi che il dispositivo ed il PC siano sulla stessa LAN; se è installato un software firewall, chiudetelo e riprovate.
4. Il dispositivo viene trovato tramite il software di ricerca ma non può essere visionato
Se gli indirizzi IP della videocamere e del PC non sono negli setti segmenti di rete, dovrete cambiarli nello stesso segmento prima che la visualizzazione sia possibile. Il segmento di rete è il primo dei tre gruppi di numeri dell’indirizzo IP. Se l’indirizzo IP del PC è 192.168.0.100, potrà visualizzare dispositivi il cui indirizzo IP è tra 192.168.0.1~192.168.0.255.
455. Non riesco a visionare il dispositivo tramite internet
Fate riferimento a: Capitolo 4 (figura 2) per controllare se la connessione internet è impostata correttamente; Capitolo 5 per controllare se potete visionare tramite LAN; Capitolo 6 per controllare se l’inoltro di porta è corretto e se le impostazioni del router impediscono al dispositivo di inviare date in rete.
6. Posso visionare tramite indirizzo IP pubblico, ma non posso visionare tramite il nome dominio del
costruttore Assicuratevi che le impostazioni DNS siano identiche a quelle del PC come in figura 17 qui sotto. Nello strumento di ricerca, il DNS 1 ed il DNS 2 in entrambi i lati devono essere identici. Figura 17 Precauzioni di sicurezza: Questo prodotto dovrebbe essere aperto SOLO da tecnici specializzati quando è necessario un intervento. Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità. Manutenzione: Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall’uso non corretto del prodotto stesso. Generalità: Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. Tenere questo manuale e la confezione per riferimento futuro. Attenzione: Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
