MANUALE UTENTE SHE9503 PHILIPS

Congratulazioni per l’acquisto e benvenuti in Philips! Per trarre il massimo vantaggio dall’assistenza Philips, registrate il vostro prodotto su www.philips. com/welcome.

Unità tubo Pulsante on/off Pulsante della potenza massima (MAX) Tubo superiore Avvitate il tubo superiore su quello inferiore Tubo inferiore Giunto della spazzola per pavimenti Pulsante di rilascio della spazzola per pavimenti Spia “spazzola bloccata” Spazzola per pavimenti Fermo Spazzola a rullo Scanalatura di taglio Ruote Aspirabriciole Pulsante on/off Pulsante di sgancio dello scomparto polvere Scomparto polvere Pulsante di sgancio della bocchetta piccola Pulsante di sgancio dell’aspirabriciole Bocchetta dell’aria Gruppo del ltro Bocchetta piccola estraibile Filtro esterno Filtro interno Portaltro con meccanismo a perno Accessori Caricatore Spia di ricarica Vano porta accessori Adattatore Supporto posteriore della base di ricarica Bocchetta a lancia Spazzola

Prima di utilizzare l’apparecchio, leggete attentamente il presente manuale e conservatelo per eventuali riferimenti futuri.

- Non aspirare mai acqua o altre sostanze liquide. Non aspirare in nessun caso sostanze inammabili e cenere se non completamente fredda. - Non immergete né risciacquate sotto l’acqua o altri liquidi l’apparecchio, la base di ricarica o l’adattatore.

- Prima di collegare l’apparecchio, vericate che la tensione riportata sull’adattatore corrisponda alla tensione disponibile. - Non utilizzate l’aspirabriciole, la base di ricarica o l’adattatore se danneggiati. - Se l’adattatore o la base di ricarica sono danneggiati, devono essere sostituiti esclusivamente con pezzi originali, per evitare situazioni pericolose. - L’adattatore contiene un trasformatore. Non tagliate l’adattatore per sostituirlo con un’altra spina onde evitare situazioni pericolose. - L’apparecchio non è destinato a persone (inclusi bambini) con capacità mentali, siche o sensoriali ridotte, fatti salvi i casi in cui tali persone abbiano ricevuto assistenza o formazione per l’uso dell’apparecchio da una persona responsabile della loro sicurezza. - Adottate le dovute precauzioni per evitare che i bambini giochino con l’apparecchio.

- Prima di pulire la base di ricarica, scollegate l’adattatore dalla presa a muro. - Per ricaricare l’aspirabriciole utilizzate esclusivamente l’adattatore e la base di ricarica in dotazione. Il riscaldamento della supercie dell’adattatore durante la ricarica è un fenomeno normale. - Spegnete sempre l’aspirabriciole dopo l’uso. - La tensione sui contatti della base di ricarica è bassa e pertanto non risulta pericolosa. - Non ostruite le bocchette dell’aria durante l’uso. - Prima di caricare l’apparecchio, spegnetelo. - Utilizzate l’aspirabriciole sempre in combinazione con i ltri.

Questo apparecchio Philips è conforme a tutti gli standard relativi ai campi elettromagnetici (EMF). Se utilizzato in modo appropriato seguendo le istruzioni contenute nel presente manuale utente, l’apparecchio consente un utilizzo sicuro come confermato dai risultati scientici attualmente disponibili.

1 Rimuovete eventuali protezioni o pellicole di plastica dall’apparecchio. 2 Agganciate il supporto posteriore sul retro della base di ricarica no a che non scatta in posizione. Nota Tale operazione deve essere eseguita solo una volta. Non staccate mai il supporto posteriore dalla base di ricarica.

3 Posizionate il tubo superiore sul tubo inferiore no a che non scattano in posizione. Nota Assicuratevi che le scanalature del tubo superiore combacino perfettamente con le parti sporgenti del tubo inferiore. Nota Tale operazione deve essere eseguita solo una volta. Non staccate mai il tubo superiore da quello inferiore. 4 Stringete la vite con un cacciavite o una moneta. 5 Inserite il tubo nella spazzola per pavimenti no a che non scatta in posizione.

Prima di utilizzare l’apparecchio per la prima volta, ricaricatelo per almeno 7 ore. Per ricaricare completamente l’apparecchio occorrono circa 7 ore. Il tempo di funzionamento dell’apparecchio è variabile. Quando l’aspirabriciole è completamente carico, può funzionare per 12 minuti quando viene utilizzato senza unità tubo. Quando l’aspirabriciole completamente carico viene posizionato nell’unità tubo, ha un tempo di funzionamento di 11 minuti alla velocità massima e di più di 20 minuti a velocità normale. 1 Controllate che l’apparecchio sia spento. 2 Inserite l’adattatore della base di ricarica nella presa di corrente a muro. 3 Inserite l’aspirabriciole nell’unità tubo no a che non scatta in posizione. 4 Posizionate l’apparecchio sulla base di ricarica.

, Quando l’apparecchio viene ricaricato, si accende la spia di ricarica. Nota La spia di ricarica non fornisce alcuna indicazione sul livello di ricarica dell’aspirabriciole. , Quando l’apparecchio è completamente carico, la spia si spegne. Nota Potete lasciare l’apparecchio sulla base di ricarica anche se quest’ultimo è completamente carico. Ogni 5 minuti, la spia di ricarica si illumina per 3 secondi. Questo indica che l’apparecchio sta controllando se le batterie sono ancora completamente cariche. Nota Se mettete l’apparecchio sulla base di ricarica mentre è acceso, quest’ultimo si spegne automaticamente dopo 2 secondi.

Se non prevedete di utilizzare l’apparecchio per un periodo prolungato, vi consigliamo di scollegare l’adattatore dalla presa di corrente per ridurre il consumo energetico.

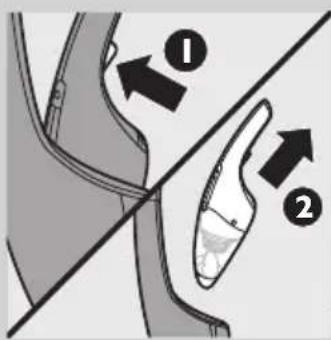

Potete usare l’unità tubo per pulire pavimenti e tappeti. Quando usate l’unità tubo, vericate sempre che lo scomparto polvere sia collegato all’aspirabriciole al ne di evitare danni all’apparecchio. 1 Inserite correttamente l’aspirabriciole nell’unità tubo no a che non scatta in posizione. 2 Premete il pulsante on/off per accendere l’apparecchio. , L’apparecchio comincia a funzionare a velocità normale. Utilizzate questa velocità per un tempo di funzionamento ottimale alla minima rumorosità. Il tempo di funzionamento a questa velocità è di oltre 20 minuti. - Premete il pulsante MAX per far funzionare l’apparecchio alla massima velocità. Utilizzate questa velocità per prestazioni di pulizia ottimali. Il tempo di funzionamento a questa velocità è di 11 minuti. - Se volete tornare alla velocità normale, premete il pulsante MAX di nuovo. Nota Durante l’uso, la spia di “spazzola bloccata” potrebbe lampeggiare in rosso per indicare che la spazzola a rullo è bloccata. In questo caso, dovete rimuovere l’oggetto che blocca la spazzola o pulire la spazzola stessa (vedere il capitolo “Pulizia”).

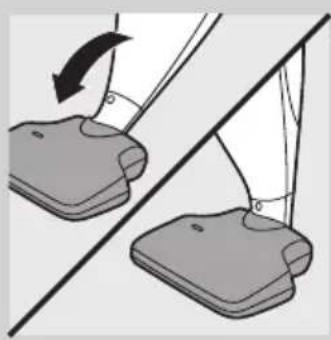

3 Se volete lasciare l’apparecchio da una parte per un attimo o se volete staccare l’aspirabriciole dall’unità tubo durante l’uso, potete usare il blocco per il posizionamento a riposo. Spingete il tubo verso la spazzola per pavimenti in posizione di riposo. 4 Dopo l’utilizzo, premete il pulsante on/off per spegnere l’apparecchio.

Potete usare l’aspirabriciole senza l’unità tubo per pulire gli spazi piccoli e difcili da raggiungere quali tavoli, mobili, sedili ecc... Quando l’apparecchio è completamente carico ha un’autonomia di funzionamento di circa 12 minuti. 1 Se l’aspirabriciole è collegato all’unità tubo, spegnete l’apparecchio prima di scollegare l’unità tubo. Nota Se rimuovete l’aspirabriciole quando l’apparecchio è acceso alla velocità normale, l’apparecchio funziona a potenza ridotta. Per fare in modo che l’aspirabriciole funzioni alla potenza massima, spegnetelo e riaccendetelo nuovamente. 2 Premete il pulsante di sgancio dell’aspirabriciole (1) e rimuovetelo dall’unità tubo (2). 3 Premete il pulsante on/off per accendere l’apparecchio. 4 Dopo l’utilizzo, premete nuovamente il pulsante on/off per spegnere l’apparecchio. Assicuratevi di spegnere l’aspirabriciole prima di riposizionarlo sull’unità tubo Nota Se riposizionate l’aspirabriciole acceso sull’unità tubo, la spazzola a rullo non funziona e le prestazioni di pulizia non sono ottimali. Per far funzionare la spazzola a rullo, spegnete l’apparecchio e riaccendetelo.

L’apparecchio è dotato dei seguenti accessori: - una bocchetta a lancia per raggiungere gli angoli e le piccole fessure. - una spazzola per pulire le superci delicate. 1 Prendete l’accessorio che desiderate utilizzare dal vano porta accessori della base di ricarica. 2 Agganciate l’accessorio alla bocchetta piccola.

Prima di pulire la base di ricarica, scollegate sempre l’adattatore dalla presa a muro. 1 Pulite la parte esterna dell’aspirabriciole, dell’unità tubo e della base di ricarica con un panno umido. 2 Per informazioni su come svuotare e pulire lo scomparto polvere e il gruppo del ltro, seguite le istruzioni nelle sezioni “Svuotamento e pulizia dello scomparto polvere” e “Pulizia del gruppo del ltro” riportate di seguito.

Assicuratevi di svuotare e pulire regolarmente lo scomparto polvere.

Potete svuotare lo scomparto polvere rapidamente come descritto sotto: 1 Premete il pulsante di sgancio bocchetta (1) e scollegate la bocchetta estraibile dall’apparecchio (2). 2 Svuotate il contenuto dello scomparto polvere in un cestino. 3 Collegate per prima cosa la parte inferiore dello scomparto polvere e spingete quindi la parte superiore verso l’apparecchio nché non scatta in posizione.

Potete svuotare e pulire lo scomparto polvere a fondo come indicato di seguito: 1 Posizionate l’apparecchio sopra un cestino, premete il pulsante di sgancio dello scomparto polvere (1) ed estraete lo scomparto polvere (2).

2 Rimuovete i ltri dallo scomparto polvere. 3 Scuotete lo scomparto polvere con la mano libera e svuotate il contenuto in un cestino. 4 Se necessario, pulite lo scomparto polvere con un panno umido. 5 Se necessario pulite il gruppo del ltro. Vedere la sezione “Pulizia del gruppo del ltro” riportata di seguito. 6 Reinserite il gruppo del ltro nello scomparto polvere. 7 Per rimettere a posto lo scomparto polvere, allineate la fessura sullo scomparto con la parte sporgente dell’apparecchio. Posizionate per prima cosa la parte inferiore dello scomparto polvere (1) e poi spingete la parte superiore verso l’apparecchio (2), in modo da farlo scattare in posizione.

Assicuratevi di pulire il gruppo del ltro a intervalli regolari.

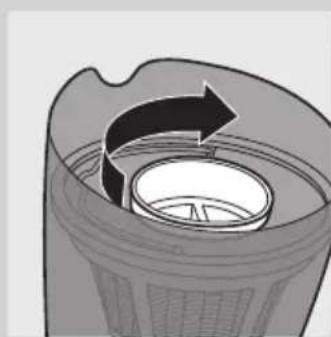

Potete pulire il gruppo del ltro rapidamente come indicato sotto: 1 Posizionate l’apparecchio sopra un cestino, premete il pulsante di sgancio dello scomparto polvere (1) ed estraete lo scomparto polvere (2). 2 Ruotate il perno del portaltro alcune volte. , Il perno consente di staccare la polvere dal ltro interno.

3 Per rimettere a posto lo scomparto polvere, allineate la fessura sullo scomparto con la parte sporgente dell’apparecchio. Posizionate per prima cosa la parte inferiore dello scomparto polvere (1) e poi spingete la parte superiore verso l’apparecchio (2), in modo da farlo scattare in posizione.

Potete pulire accuratamente il gruppo del ltro come indicato sotto: 1 Posizionate l’apparecchio sopra un cestino, premete il pulsante di sgancio dello scomparto polvere (1) ed estraete lo scomparto polvere (2). 2 Rimuovete i ltri dallo scomparto polvere. 3 Ruotate il ltro esterno in senso orario (1) e sganciatelo dal portaltro (2). 4 Ruotate il ltro interno in senso orario (1) e sganciatelo dal portaltro (2). 5 Se sono molto sporchi, pulite il ltro interno e quello esterno con una spazzola o con un aspirapolvere normale. Nota Se necessario, potete pulire il ltro interno e quello esterno in acqua fredda o tiepida. Asciugate accuratamente il ltro interno ed esterno prima di riutilizzare il gruppo del ltro.

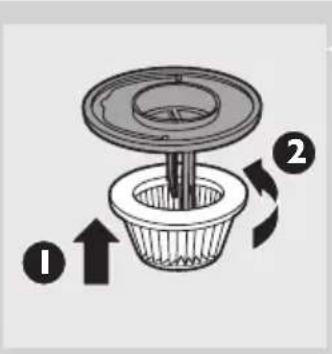

6 Riposizionate il ltro interno nel portaltro (1) e ruotatelo in senso antiorario per reinserirlo (2). 7 Riposizionate il ltro esterno nel portaltro (1) e ruotatelo in senso antiorario per reinserirlo (2). 8 Reinserite il gruppo del ltro nello scomparto polvere. Nota Assicuratevi di inserire correttamente il gruppo del ltro. 9 Per rimettere a posto lo scomparto polvere, allineate la fessura sullo scomparto con la parte sporgente dell’apparecchio. Posizionate per prima cosa la parte inferiore dello scomparto polvere (1) e poi spingete la parte superiore verso l’apparecchio (2), in modo da farlo scattare in posizione.

Il giunto della spazzola per pavimenti potrebbe essere bloccato da particelle di sporcizia più grandi. Seguite i passaggi riportati di seguito per pulire il giunto. 1 Spegnete l’apparecchio.

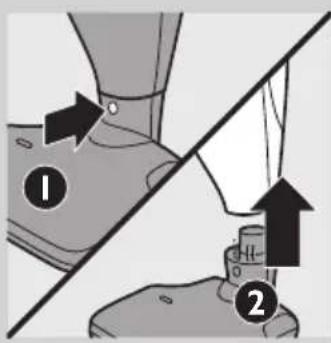

2 Premete il pulsante di sgancio della spazzola per pavimenti (1) per staccare il tubo dalla spazzola stessa (2). 3 Rimuovete le particelle di sporcizia più grandi dal giunto. 4 Inserite nuovamente il tubo nella spazzola per pavimenti no a che non scatta in posizione.

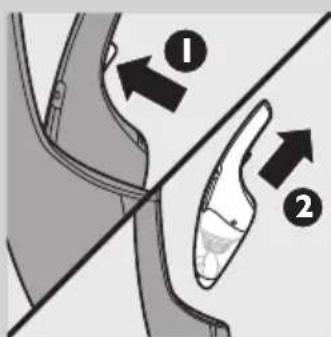

Quando la spia di “spazzola bloccata” inizia a lampeggiare in rosso, signica che la spazzola a rullo è bloccata. In questo caso, seguire i passaggi riportati sotto per pulirla. 1 Spegnete l’apparecchio. Consiglio Se l’aspirabriciole è collegato all’unità tubo, premete il pulsante di sgancio (1) e staccatelo (2). 2 Girate la spazzola per pavimenti. 3 Ruotate la spazzola a rullo nché la scanalatura non risulta rivolta verso di voi. 4 Usate un paio di forbici per tagliare capelli, li ecc... bloccati intorno alla spazzola a rullo. 5 Rimuovete pelucchi, capelli, ecc, dalla spazzola a rullo. Nota Per una pulizia più semplice potete rimuovere anche la spazzola a rullo.

1 Spegnete l’apparecchio. 2 Girate la spazzola per pavimenti ed aprite il fermo.

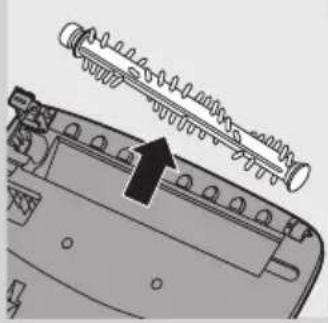

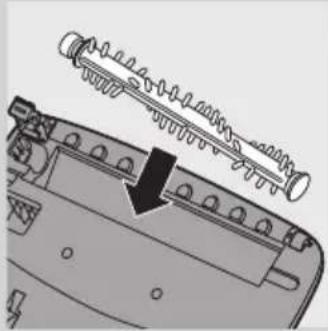

3 Estraete la spazzola a rullo dalla spazzola per pavimenti. 4 Rimuovete pelucchi, capelli, ecc, dalla spazzola a rullo e dalla scanalatura.

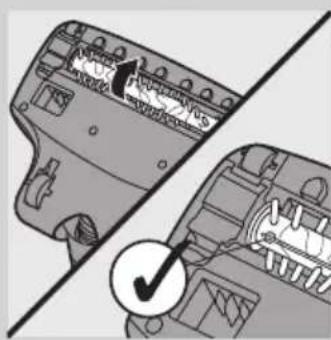

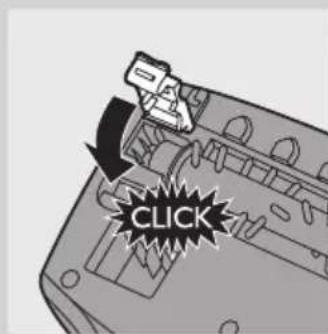

1 Inserite per prima cosa la parte nale della spazzola (quella più lontana dal fermo) nella bocchetta, quindi inserite la parte nale (quella più vicina al fermo) nella bocchetta. 2 Bloccate il fermo chiudendolo in posizione. Nota Se la spazzola a rullo non è inserita correttamente, non è possibile chiudere il fermo.

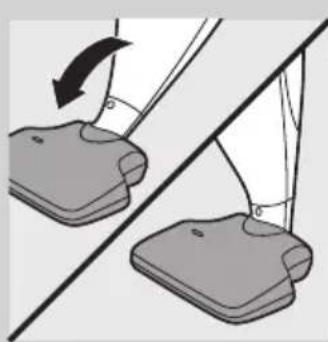

1 Mettete gli accessori nel vano porta accessori della base di ricarica. 2 Spingete il tubo verso la spazzola per pavimenti in posizione di riposo.

3 Potete riporre l’apparecchio (l’aspirabriciole posizionato sull’unità tubo) sopra la base di ricarica.

Vi consigliamo di sostituire il ltro interno e quello esterno dopo un lungo utilizzo o se non possono essere più puliti adeguatamente.

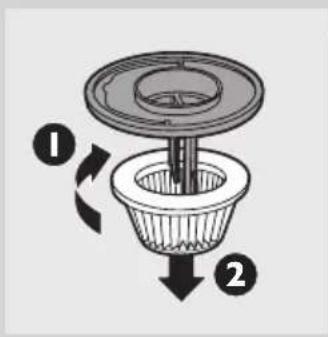

1 Rimuovete i ltri dallo scomparto polvere. 2 Ruotate il ltro esterno in senso orario (1) e sganciatelo dal portaltro (2). 3 Ruotate il ltro interno in senso orario (1) e sganciatelo dal portaltro (2).

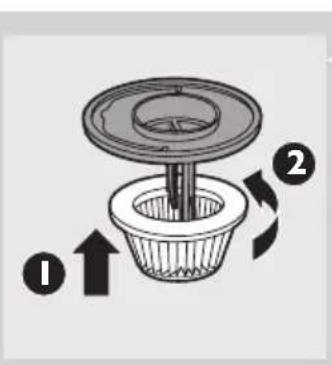

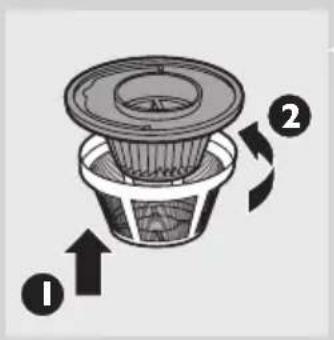

4 Posizionate un nuovo ltro interno sul portaltro (1) e ruotatelo in senso antiorario per inserirlo (2). 5 Posizionate un nuovo ltro esterno sul portaltro (1) e ruotatelo in senso antiorario per inserirlo (2). 6 Reinserite il gruppo del ltro nello scomparto polvere. Nota Assicuratevi di inserire correttamente il gruppo del ltro.

I nuovi ltri interni possono essere ordinati con il codice 4322 004 93471 . Contattate il vostro distributore Philips.

- Per contribuire alla tutela dell’ambiente, non smaltite l’apparecchio insieme ai riuti domestici ma consegnatelo a un centro di raccolta ufciale.

- Le batterie ricaricabili integrate contengono sostanze potenzialmente nocive per l’ambiente. Prima di smaltire l’apparecchio, rimuovere le batterie. Non gettatele tra i riuti domestici ma consegnarle a un centro di raccolta ufciale. Potete anche consegnare l’apparecchio a un centro di assistenza Philips, che si occuperà della rimozione delle batterie e dello smaltimento nel pieno rispetto dell’ambiente.

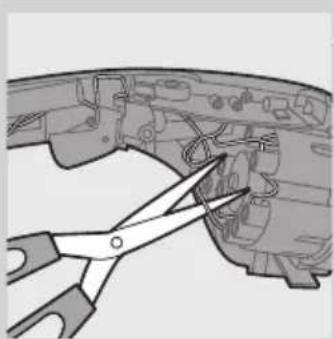

Le batterie NiMH possono esplodere se esposte a elevate temperature o gettate nel fuoco. Prima di rimuovere le batterie, vericate che siano completamente scariche. Rimuovete le batterie come descritto di seguito. 1 Lasciate acceso l’aspirabriciole no al suo arresto. 2 Rimuovete il pannello con le bocchette dell’aria di scarico dall’aspirabriciole con un cacciavite. 3 Svitate le viti sul lato dell’aspirabriciole. 4 Premete il pulsante di sgancio dello scomparto polvere e separate le due parti dell’alloggiamento. 5 Tagliate uno ad uno i li collegati alle batterie ricaricabili. 6 Rimuovete le batterie ricaricabili.

Per assistenza o informazioni e in caso di problemi, visitate il sito Web Philips all’indirizzo oppure contattate il Centro Assistenza Clienti Philips del vostro paese (per conoscere il numero di telefono, consultate l’opuscolo della garanzia). Se nel vostro paese non esiste un Centro Assistenza Clienti, rivolgetevi al vostro rivenditore Philips.

In questo capitolo vengono riportati i problemi più ricorrenti riscontrati durante l’uso dell’aspirabriciole. Per ulteriori dettagli, vi preghiamo di leggere i diversi capitoli. Nel caso non riusciste a risolvere il problema, vi preghiamo di contattare il Centro Assistenza Clienti Philips locale. Problema Soluzione L’apparecchio non funziona. Le batterie potrebbero essere scariche. Ricaricatele. L’apparecchio potrebbe non essere stato posizionato correttamente sulla base di ricarica. Posizionatelo correttamente. La spia di ricarica si accende ad indicare che l’apparecchio si sta caricando. L’adattatore potrebbe non essere collegato correttamente alla presa a muro. Collegatelo in maniera corretta. L’apparecchio è stato posizionato sulla base di ricarica mentre era acceso. In questo caso l’apparecchio si spegne automaticamente dopo due secondi. Se utilizzate l’unità tubo, i punti di contatto su di essa e/o sull’aspirabriciole potrebbero essere sporchi o non essere collegati correttamente. Puliteli con un panno asciutto e inserite quindi l’aspirabriciole nell’unità tubo. Spostate quest’ultimo alcune volte un po’ a sinistra e poi a destra no a che non scatta in posizione. Portate l’apparecchio dal vostro rivenditore o presso un centro autorizzato Philips per farlo controllare. Non si accende la spia di ricarica. Assicuratevi che l’adattatore sia collegato correttamente alla presa a muro e che l’apparecchio sia posizionato propriamente sulla base di ricarica. L’aspirapolvere non funziona correttamente. È possibile che lo scomparto polvere non sia stato inserito correttamente nell’apparecchio. Inseritelo correttamente. Lo scomparto polvere potrebbe essere pieno. Svuotate lo scomparto polvere. Il gruppo del ltro potrebbe essere otturato. Pulite il ltro interno e quello esterno (vedere il capitolo “Pulizia”). Se utilizzate l’unità tubo, i punti di contatto su di essa e/o sull’aspirabriciole potrebbero essere sporchi o non essere collegati correttamente. Puliteli con un panno asciutto e assicuratevi di udire un clic quando l’aspirabriciole viene inserito nell’unità tubo. Il giunto della spazzola per pavimenti potrebbe essere bloccato da particelle di sporcizia più grandi. Pulite il giunto (vedere il capitolo “Pulizia”).

Problema Soluzione Dall’apparecchio fuoriesce polvere. Lo scomparto polvere potrebbe essere pieno. Svuotate lo scomparto polvere. È possibile che lo scomparto polvere non sia stato inserito correttamente nell’apparecchio. Inseritelo correttamente. Il gruppo del ltro può non essere stato posizionato correttamente nello scomparto polvere. Posizionatelo in maniera corretta. L’aspirabriciole non funziona correttamente quando uno degli accessori è collegato alla bocchetta piccola. Lo scomparto polvere potrebbe essere pieno. Svuotate lo scomparto polvere. L’accessorio potrebbe essere ostruito. Eliminate l’ostruzione dall’accessorio. Il gruppo del ltro potrebbe essere otturato. Pulite il ltro interno e quello esterno (vedere il capitolo “Pulizia”). La spia di “spazzola bloccata” lampeggia in rosso. La spazzola a rullo è bloccata. Pulitela (vedere il capitolo “Pulizia”). Se utilizzate l’unità tubo su tappeti morbidi e folti, la spia di “spazzola bloccata” potrebbe iniziare a lampeggiare in rosso anche se la spazzola a rullo non è bloccata. In questo caso, la potenza di aspirazione non diminuisce e potete continuare a usare l’unità tubo. L’apparecchio è particolarmente rumoroso. Nello scomparto polvere sono presenti delle parti solide. Svuotate lo scomparto e pulite il gruppo del ltro (vedere il capitolo “Pulizia”). Il giunto della spazzola per pavimenti potrebbe essere bloccato. Pulitelo (vedere il capitolo “Pulizia”). L’apparecchio non aspira a fondo. La spazzola a rullo è bloccata. Pulitela (vedere il capitolo “Pulizia”). italiano152153
