MANUALE UTENTE CC EVOQUE P EICO

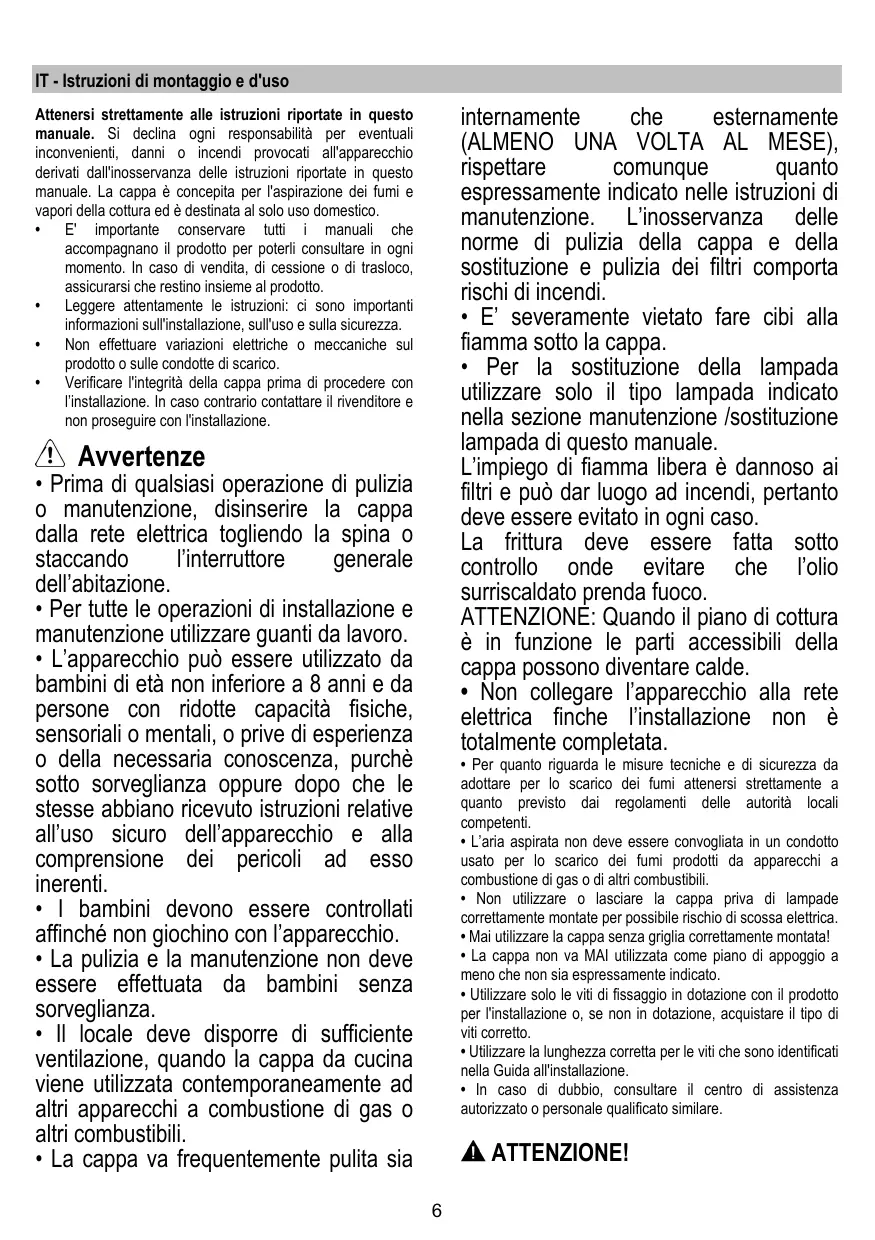

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuale che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

! Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacité fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché除去 sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sia

internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunque quanto espressamenteindicato nelle struzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri可供a rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannioso ai filtri e più dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattato controlo onede vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Maiutilizzare la cappa sansa griglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
- Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
- Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
- In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
• Non'utilizzato con un programmatore, timer, telecomando separato o qualsiast lo dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di racolta per il riciclaggio di apparentecchiaure elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di racolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再 il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenenere ben efficente il systemi di riduzione degli odori, sostituire, quando è necessario, il/i Filtering/ carbone. Per Maintainere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è formita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite).

Versione filtrante

Nel caso non sia possible scaricare i fumi e vapori della cottura verso l'esterno, si cui utilizzato la cappa in versione

filtrante montando un filtro ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depurati atraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e l'anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

I modelienza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La cappa è progettata per essere installata in un angolo della cucina.

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve correspondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anccho后再o l'infallazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后再o installazione, aplicare un interruptore bilpolara a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installmente.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tutvia necessario interpellare un techniciano qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deveseccessamente robusto da sostenere il peso della cappa.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15

Attenzione! Si consiglia di far installare但这a cappa da un tecnico installatore qualificato, è infatti necessario procedere all'installazione con la massima perizia. Per l'installazione è necessario disporre di una livella di tipo professione e di un trapano con punte da 08mm per muro e 03,5mm per metallo, un cacciavite con punta a croce.

Scollegare la cappa agenda sul quadro generale domestico nelle fasi del collegamento elettrico.

Rimuovere il/i filtro/igrassi ed il tetiao del filtro al carbone.

1. Con una matita, eseguire 2 coppie di linee

PERFETTAMENTE ORIZZONTALI sulle pareti destra e sinistra corrispondenti all'angolo della cucina dove si vuole montare la cappa:

La prima coppia rappresenta la distanza tra il piano di cottura e la cappa, serviràanche come riferimento per l'installazione delle staffe angolari.

Attenzione! Le staffe angolari vanno installare se non si è sicuri che le pareti che formano l'angolo siano perfettamente perdicolari.

La seconda coppi, più in alto rispetto alla prima di 50mm , ad indicare il posizionamento del lato inferiore della struttura di sostegno della cappa.

1. Appoggiare la struttura di sostenno sull'angolo della parete in maniera che i loro lati, destro e sinistro, siano equidistanti dall'angolo della parete (verificare inolte che il dato con laserie dei fori orizzontali si rivolto verso l'alto), segnare i 4 fori esterni e forare, inseire 4 tasselli a muro e fissare, con 4 viti.

2. Fissare la staffa di supporto inferiore alla struttura di sostegnco con 4 viti.

3. Verificare che l'angolo della cucina dove si vuole montare la cappa abbia le pareti destra e sinistra perfettamente perpendiculari, altrimenti installare le caretnature angolari: Appoggiare le caretnature angolari alla parete destra e sinistra.

Note: il lato inferiore delle carenature angolari delve coincidere con la copbia di linee più Bassa precedentamente tracciate sul muro - entrambé inoltre debbono coincidere con l'angolo della parete, possibilmente formando tra di loro una cornice unica e continua, dal lato destro al sinistro.

Segnare i 6 fori e forare, inserire 6 tasselli a muro e, con 6 viti e rondelle, fissare alla parete le staffe angolari.

1. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto in maniera che i loro lati, destro e sinistro, siano equidistanti dall'angolo della parete, utilizzare la staffa di supporto camini come schema di foratura e segnare con la matita 4 fori, eseguire i fori, inseire 4 tasselli.

Versione aspirante / Versione filtrante: Fissare la staffa di supporto camini alla parete con 4 viti.

Solo versione filtrante: regolare l'estensione del deflettore F in base alla larghezza della staffa di supporto camini G fissare le prolonghe con 2 viti e fissare il deflettore alla staffa di supporto camini G con 4 viti.

1. Appendere la cappa alla staffa di supporto inferiore.

2. a.-b. Infilare la parte inferiore della cappa al gruppo aspirante.

c. Fissare la parte inferiore della cappa al gruppo aspirante con 6 viti.

Attenzione! La cappa non è ancora definitivement fissata alla parete, perché agli successiva operazione va eseguita con cautela al fine di evitare che la cappa si sganci alla staffa di supporto e causi danni a persona o cose.

1. Eseguire le connessioni elettriche fra le due parti.

2. Regolare la distanza della cappa alla partice e l'assetto orizzontale della cappa, tramite le 2 viti di regolazione

poste sui ganci della cappa.

Se sono state montate le staffe angolari (angolo della cucina NON perfettamente perdicolare): verificare che la cappa si appoggi perfettamente sulle staffe angolari.

Se non sono state montate le staffe angolari (angolo della cucina perfettamente perdicolare):

a. verificare che la parte inferiore della cappa si perfezzamente orizzontale (se montata correttamente questa dovrebbe coincide o essere parallela con la linea orizzontale più Bassa segnata sul muro (vedi operazione di montaggio 1).
b. segnare con una matita i due punti (destro e sinistro) di fissaggio definitivo.
c. sganciare la cappa ed eseguire 2 fori, insere 2 tasselli a muro, riagganciare la cappa e fissare definitivamente con 2 viti e rondelle.
10. Fissare definitivement il gruppo motore alla struttura di sostegn: con un trapano eseguire un foro pilota da 03,5mm sulla struttura di sostegn passando atraverso il foroippo in basso all'interno del vano motore, dopodiché fissare definitivement con 1 vite e rondella.
11. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante.
L'altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante o al deflettore F in caso di utilizzo della cappa in versione filtrante.
12. Eseguire la connessione elettrica.
13. Applicare i camini e fissarli sopra con 2 viti (20a) alla staffa di supporto camini, G^ (20b).
14. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nell'apposita sede sopra la cappa.
15. Applicare le due copertura laterali - fissaggio da incastro - le parti non sono intercambiabili.

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e controllare il perfetto funzionamento della cappa.

Descrizione della cappa

Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzato in versione filtrante)

Funzionamento

Per accendere la cappa

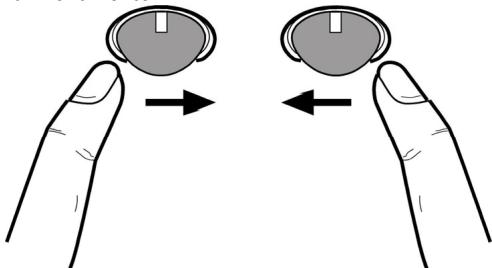

La control ball è un erruttoro a bilanciere.

Premendo la control ball verso destra ripeturamente si accende la cappa e si selezione la potenza di aspirazione sino all'intensivo, premendo alla cora a destra la cappa si spegne.

Per accendere la luce

Premere la control ball verso sinistra, premere ancora per spengere la luce.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 2

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessita), con detergenti non aggressivi, manually oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirs ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi B tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 3

Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtering ai carboni attivi cui si sono iniziati.

previsto sul modello in possesso- indica.thisa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completoenza stoviglia all'interno).

Togliere l'acqua in effcco sansa rovinare il filtro, dopodichete tagliere il materassino posto all'interno del telao in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivement.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Rimuovere il telaio reggi filtro girando di 90^ i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire agli 3-4 mesi.

Telaio materassino del filtrobone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato.

Per l'utilizzo inseire nelle apposita sede e fissare agendo sugli apposti dispositivi.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
