Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type, chambre d'hôtes.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y a pas de composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. La pièce doit avoir une aération.

suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS)
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface

d'appui, sauf indication expresse.

• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

Attention!

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veillez-vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes.

Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version d'évacuation extérieure

La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis).

Version recyclage

Dans l'éventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version recyclage, en effectuant le montage d'un filtre à charbon actif et d'un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieure B et à la bague de connexion montée sur le déflecteur F (tuyau d'évacuation et colliers de fixation non fournis).

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.

Installation

La hotte est conçue pour être installée dans un angle de la cuisine.

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Il est conseillé de faire installer cette hotte par un installateur qualifié car il est absolument nécessaire d'effectuer l'installation avec la plus grande compétence. Pour l'installation, il faut avoir un niveau du type professionnel et une foreuse avec pointes de 08mm pour le mur et de 03,5mm pour le métal, un tournevis avec pointe cruciforme.

Débranche la hotte en opérant sur le tableau général de l'habitation pour les phases du raccordement électrique. Enlevez le(s) filtre(s) à GRAISSE et le châssis du filtre à charbon.

1. À l'aide d'un rayon, tracez 2 paires de lignes PARFAITEMENT HORIZONTALALES sur la paroi de droite et la paroi de gauche qui correspondent à l'angle de la cuisine où l'on désire monter la hotte : La première paire représenté la distance entre la table de cuisson et la hotte et servira également de point de référence pour l'installation des étriers angulaires. ATTENTION! Les étriers angulaires devront être installés si on n'est pas certain que les parois qui forment l'angle ne sont pas parfaitement perpendiculaires. La deuxième paire, située 50 mm plus en haut par rapport à la première, indique le placement du côté inférieur de la structure de support de la hotte.
2. Posez la structure de support sur l'angle de la paroi de manière telle que ses côtés, droit et gauche, soient équidistants de l'angle de la paroi (vérifiez en outre que le côté avec la série de trous horizontalement sera dirigé vers le haut), tracez les 4 trous extérieurs et ferez, insérez les 4 chevilles murales et fixez avec 4 vis.
3. Fixez l'étagère de support inférieur à la structure de support avec 4 vis.
4. Vérifiez que l'angle de la cuisine où l'on peut monter la hotte ait les parois, droite et gauche, parfaitement perpendiculaires, dans le cas contraire, installez les carénages angulaires : Posez les carénages angulaires sur la paroi de droite et de gauche. Note : le côté inférieur des carénages angulaires doit coïncider avec la paire de lignes, située plus en bas tracées précédemment - les deux doivent en outre coïncider avec l'angle de la paroi, en formant entre elles si possible, un cadre unique et continu, du côté droit au côté gauche.

Tracez 6 trous et forez, insérez les chevilles murales et fixez les étriers angulaires avec 6 vis et rondelles.

1. Appliquez l'étrier de support cheminées „G“ sur la paroi adhérente au plafond de manière telle que ses côtes, droite et gauche, soient équidistants de l'angle de la paroi, utilisez l'étrier de support cheminées comme gabarit de forage et tracez 4 trous à l'aide d'un crayon, effectuez les trous, insérez les 4 chevilles.

Version aspirante / Version filtrante: Fixez l'étrier de support cheminées à la paroi avec 4 vis.

Uniquement version filtrante: réglez l'extension du déflecteur F selon la longueur de l'étrier de support cheminées “G”, fixez les rallonges avec 2 vis et fixez le déflecteur à l'étrier de support cheminées G avec 4 vis.

1. Accrochez la hotte à l'étier de support inférieur.
2. a.-b. Introduisez la paroi inférieure de la hotte dans le groupe aspirant.

c. Fixez la partie inférieure de la hotte au groupe aspirant avec 6 vis.

Attention! La hotte n'est pas encore fixée définitivement à la paroi, par conséquent toute opération successive doit être effectuée avec prudence afin d'éviter que la hotte ne se décroche de l'étrier de support et ne cause des dommages aux personnes ou objets.

1. Effectuez les raccordements électriques entre les deux parties.
2. Réglez la distance de la hotte par rapport à la paroi et le positionnement horizontal de la hotte au moyen des deux vis de réglage posées sur les crochets de la hotte.

Si des étriers angulaires ont été montés (lorsque l'angle de cuisine N'EST PAS parfaitement perpendiculaire) : vérifie que la hotte pose parfaitement sur les étriers angulaires.

Si les étriers angulaires n'ont pas été montés (angle de la cuisine parfaitement perpendiculaire) :

a. Vérifiez que la partie inférieure de la hotte est parfaitement horizontale (si elle est montée correctement, celle-ci devrait coïncider ou être parallèle avec la ligne horizontale plus en bas, tracée sur le mur (voir opération de montage 1)). b. Tracez à l'aide d'un crayon les deux points de fixation définitive (à droite et à gauche). c. Décrochez la hotte et forez deux trous, insérez 2 chevilles murales, accrochez de nouveau la hotte et fixez définitivement avec 2 vis et rondelles.

1. Fixez définitivement le groupe moteur à la structure de support., avec une foreuse,/percez un trou pilote de 03.5mm dans la structure de support en passant à travers le trou situé en bas à l'intérieur du logement moteur, ensuite fixez définitivement avec 1 vis et rondelle..
2. Effectuez le raccordement d'un tuyau (tuyau et anneaux pour la fixation ne sont pas fournis, à acheter séparément) pour l'évacuation des fumées, à la bague de raccordement placée au-dessus de l'unité moteur aspirant.

L'autre extrémité du tuyau devra être raccordée à un dispositif d'expulsion des fumées vers l'extérieur dans le

cas d'utilisation de la hotte en version aspirante ou au déflecteur F dans le cas d'utilisation de la hotte en version filtrante..

1. Effectuez le raccordement électrique.
2. Appliquez les conduits de cheminée et fixez-les au-dessus avec 2 vis (20a) à l'étier de support de cheminées „G" (20b).
3. Faites glisser la section inférieure de la cheminée pour compléter la couverture du groupe aspirant jusqu'au moment où celui-ci est inséré dans le logement approprié au-dessus de la hotte.
4. Posez les deux couvertures latérales - fixation à encastrement - les pièces ne sont pas interchangeables. Remontez le châssis du filtre à charbon et le(s) filtre(s) à graisse et contrôlez le fonctionnement parfait de la hotte.

Description de la hotte

1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée téléscopique
7. Sortie de l'air (uniquement pour l'emploi dans la version recyclage)

Fonctionnement

Permettre la hotte en fonction

La control ball est un interrupteur à balancier.

En déplaçant la control ball vers la droite de façon répétée, on met la hotte en fonction et on sélectionne des puissances d'aspiration jusqu'au maximum. En déplaçant encore la control ball vers la droite, on arrête la hotte.

Pour allumer la lumière

Déplacer la control ball vers la gauche, une fois soit pour arrêter l'éclairage.

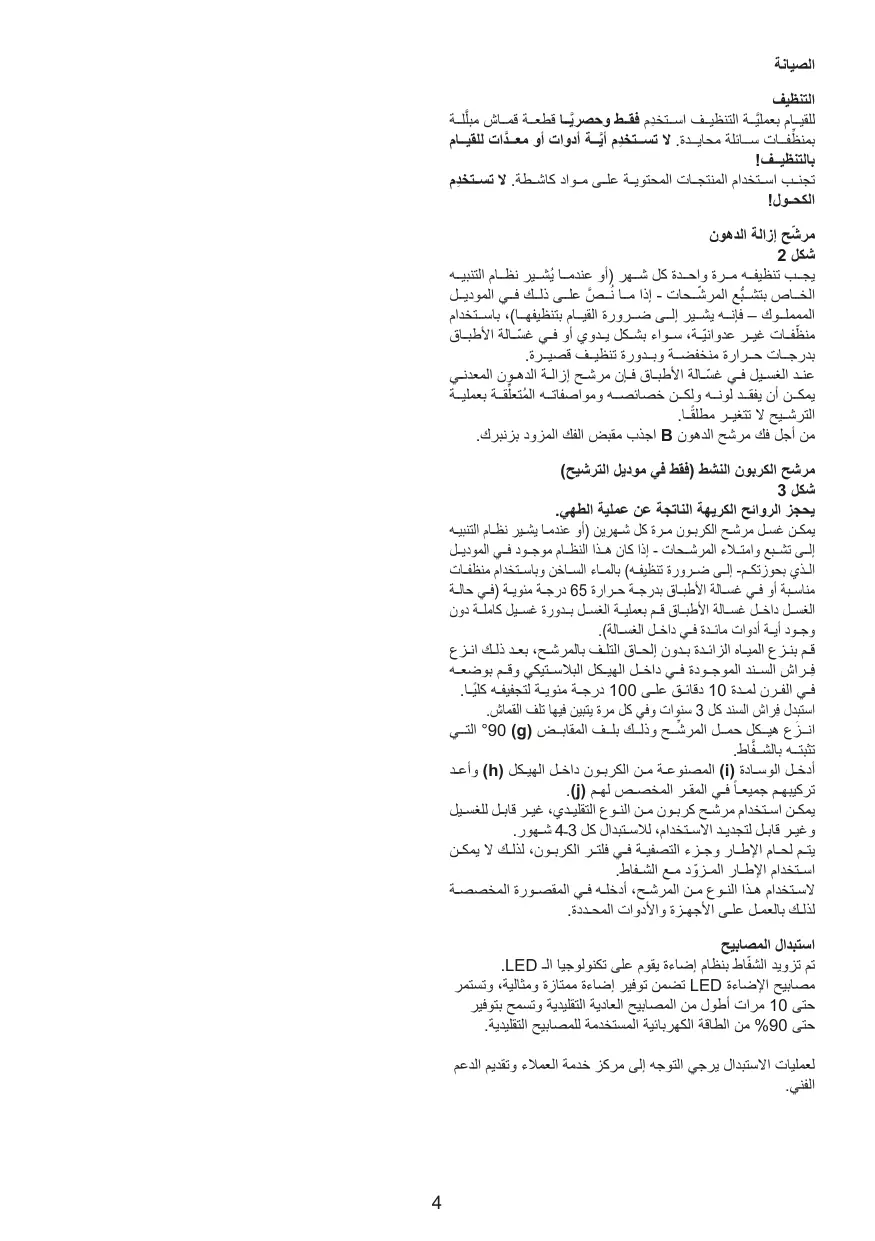

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Le filtre est nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur l'appareil possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse B, tirer la poignée de décrochement à ressort.

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le réseau possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abimé.

Enlever le chassin de support filtrant en tournant les boutons (g) qui le fixent à la hotte.

Introduire le coussinet (i) au charbon à l'intérieur du châssis (h), puis remonter le tout dans le logement spécifique prévu à cet effet (j).

On peut utiliser un filtre à charbon traditionnel, ni livrable ni régénérable, qui doit être changé tous les 3 ou 4 mois.

Châssis tapis du filtre à charbon sont soudés ensemble, le châssis éventuellement fourni avec la hotte ne doit donc pas être utilisé.

Si on peut utiliser ce contrôle, l'introduire dans son logement et le fermer en tournant les 2 boutons.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.
