MANUALE UTENTE 750 FDF KRESS

Fresa per tasselli piatti

Manuale di servizio

E

Speciale accessoires

Frees voor plug H9

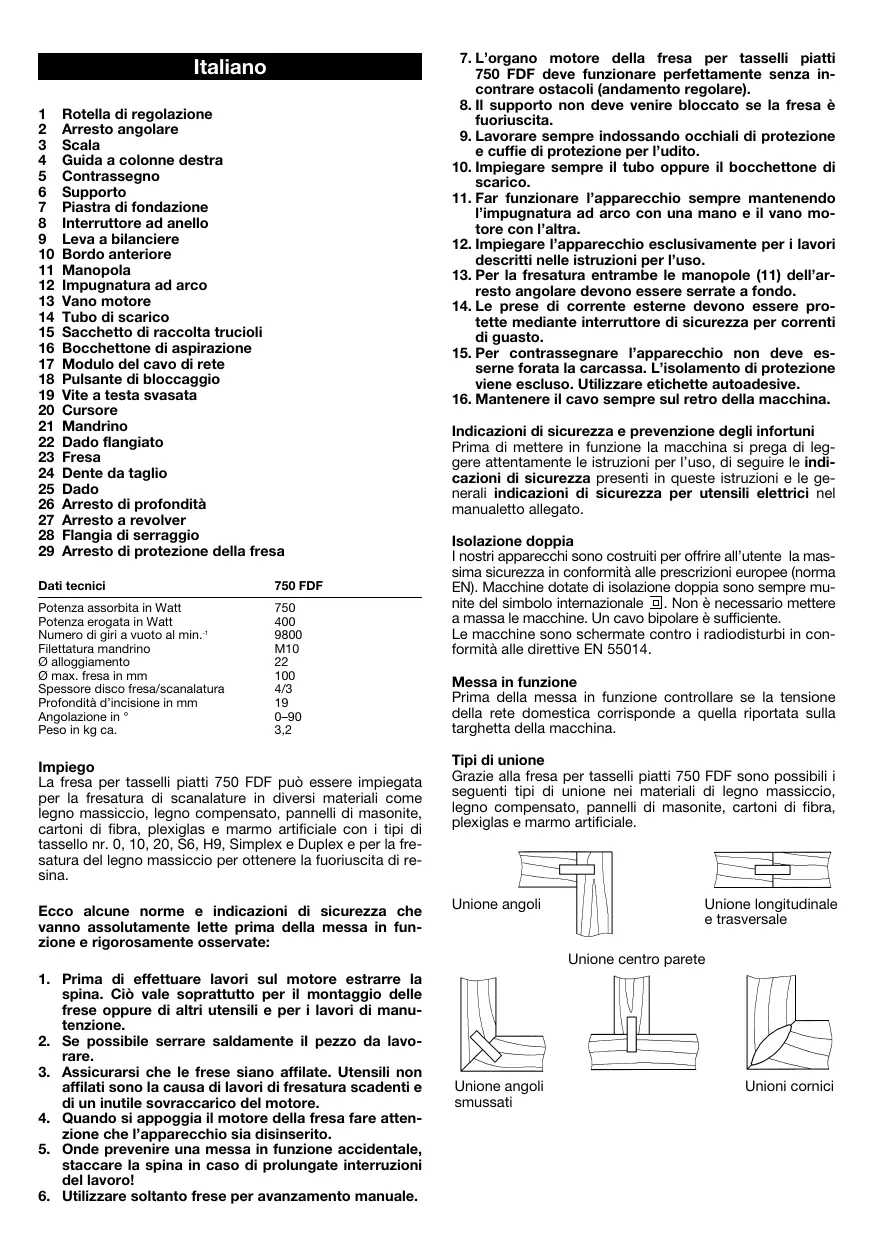

1 Rotella di regolazione
2 Arresto angolare
3 Scala
4 Guida a colonne destra
5 Contrassegno
6 Supporto
7 Piastra di fondazione
8 Interruttore ad anello
9 Leva a bilanciere
10 Bordo anteriore
11 Manopola
12 Impugnatura ad arco
13 Vano motore
14 Tubo di scarico
15 Sacchetto di raccolta trucioli
16 Bocchettone di aspirazione
17 Modulo del cavo di rete
18 Pulsante di bloccaggio
19 Vite a testa svasata
20 Cursore
21 Mandrino
22 Dado flangiato
23 Fresa
24 Dente da taglio
25 Dado
26 Arresto di profondità
27 Arresto a revolver
28 Flangia di serraggio
29 Arresto di protezione della fresa

Dati tecnici	750 FDF
Potenza assorbita in Watt	750
Potenza erogata in Watt	400
Numero di giri a vuoto al min.1	9800
Filetture mandrino	M10
Ø alloggiamento	22
Ø max. fresa in mm	100
Spessore disco fresa/scanalatura	4/3
Profondità d'incisione in mm	19
Angolazione in°	0-90
Peso in kg ca.	3,2

Impiego

La fresa per tasselli piatti 750 FDF puo essere impiegata per la fresatura di scanalatur in diversi materiali come legno massiccio, legno compensato, pannelli di masonite, cartoni di fibra, plexiglas e marmo artificiale con i tipi di tassello nr. 0, 10, 20, S6, H9, Simplex e Duplex e per la fresatura del legno massiccio per ottenere la fuoriuscita di resina.

Ecco alcune norme eindicazioni di sicurezza che vanno assolutamente lette prima della messa in funzione e rigorosamente osservate:

1. Prima di effettuare lavori sul motore estrarre la spina. Ciò vale soprattutto per il montaggio delle frese oppure di altri utensili e per i lavori di manutenzione.
2. Se possible serrare saldamente il pezzo da lavorare.
3. Assicurarsi che le FRESE siano affiliate. Utensili non affiliati sono la casa di lavori di fresatura scadenti e di un inutille sovraccarico del motore.
4. Quando si appoggia il motore dellaressa fare attenzione che l'apparecchio si disinserito.
5. Onde prevenir una messa in funzione accidentale, staccare la spina in caso di prolongate interruzioni del lavoro!

6. Utilizzare sostanto frese per avanzamento manuale.

7. L'organo motore della fresa per tasselli piatti 750 FDF delve funzionare perfettamenteenza incontrare ostacoli (andamento regolare).

8. Il supporto non deve venire bloccato se la fresa è fuoriuscita.
9. Lavorare sempre indossando occhiali di protezione e cuffie di protezione per l'udito.
10. Impiegare sempre il tubo oppure il bocchettone di scarico.
11. Far funzionare l'appareccchio sempre mantenendo l'impugnatura ad arco con una mano e il vano motore con altra.
12. Impiegare l'apparechio escludivamente per i lavori descritti nelle struzioni per l'uso.
13. Per la fresatura entrambe le manopole (11) dell'arresto angolare devono essere serrate a fondo.
14. Le prese di corrente esterne devono essere protette mediante interruttori di sicurezza per correnti di guasto.
15. Per contrassegnare l'apparecchio nonuve essere forata la carcassa. L'isolamento di protezione viene escluso. Utilizzare etichette autoadhesive.
16. Mantenere il cavo sempre sul retro della macchina.

Indicazioni di sicurezza e prevenzione degli infortuni

Prima di mettere in funzione la macchina si prega di leggere attentamente le istruzioni per l'uso, di seguire leindicazioni di sicurezza presenti in queste istruzioni e le generali indicazioni di sicurezza per utensili elettrici nel manualletto allegato.

Isolazione dopbia

I nostri appearecchi sono costruiti per offrir all'utente la massima sicurezza in conformità alle prescrizioni europee (norma EN). Macchine dotate di isolazione doppia sono sempre munite del symbolo internazionale. Non è necessario mettere a massa le macchine. Un cavo bipolare è sufficiente.

Le machine sono schermate contro i radiodisturbi in conformità alle direttive EN 55014.

Messa in funzione

Prima della messa in funzione controllare se la tensione della rete domestica corrisponde a quella riportata sulla targhetta della macchina.

Tipidunione

Grazie alla fresa per tasselli piatti 750 FDF sono possibili i seguenti tipi di unione nei materiali di legno massiccio, legno compensato, pannelli di masonite, cartoni di fibra, plexiglas e marmo artificiale.

Unione centro parete

Unione angoli smussati

Unioni cornici

Scelta delle dimensioni del tassello

Spessore materiale	Dimensioni tassello	Dimensioni 47 x 15 x 4 mm
8-12	0
12-15	10	53 x 19 x 4 mm
>15	20	56 x 23 x 4 mm

Per un collegamento ottimale bisogna impiegare sempre il tassello più grande. Per materiali con uno spessore supremiore ai 25 mm possono essere impiegati 2 tasselli uno sull'alto.

Regolazione della profondità di fresatura

Mediente la rotella di regolazione (1) si può regolare la profondità di fresatura a seconda del tassello scelto.

Tassello	Regolazione	Profondità fresat.
Nr. 0	0	8,0 mm
Nr. 10	10	10,0 mm
Nr. 20	20	12,3 mm
Simplex	S	13,0 mm
Duplex	D	14,7 mm
maximal	max.	19,0 mm

Attenzione! Pericolo di incidenti

• Lavorare sempre con l'arresto di protezione della fresa (29) innestato in posizione.

Regolazione della profundità della scanalatura con l'arresto angolare a 90^

La profundità della scanalatura può essere regolata se- condo il tipo di materiale mediante l'arresto angolare (2) regolabile in altezza e la linea (3) sulla guida a colonne destra. Per questa operazione l'arresto di protezione della fresa (29) deve essere innestato in posizione nell'arresto angolare (2), l'arresto di protezione (29) deve essere rimioso soltanto nella posizione 0^ (per I'unione centro parete). Servendosi dell'arresto a revolver (27) è possibile la preregolazione di 3 spessori di materiale. Regolazione di fabrica per pezzi che presentano uno spessore di 16, 19 e 25 mm.

Regolazione della profundità della scanalatura con l'arresto angolare a 0^ - 90^

La profundità della scanalatura può essere regolata mediating l'arresto angolare (2) regolabile in altezza. L'esatta profondità della scanalatura delve essere determinata mediating tentativi. Per questa attività l'arresto di protezione della fresa (29) delve essere innestato in posizione nell'arresto angolare (2). Servendosi dell'arresto a revolver (27) è possibile la preregolazione di 3 spessori di materiale. Il dato esagonale delve essere svitato, la vite a testa esagonale delve essere regolata seconda la misura desiderata e il dato va nuovamente serrato.

Scarico trucioli ed aspirazione

Fanno parte degli accessori in dotazione un tubo di scarico (14), un sacchetto per la raccolta dei trucoli (15) e un bocchettone di aspirazione (16). Il tubo di scarico (14) oppure il bocchettone di aspirazione (16) sono essere inserti nel supporto (6). In quello modo i trucoli non vengono espulsi all'indietro pensi lateralmente. Il sacchetto per la raccolta dei trucoli (15) può essere inserito sul bocchettone di aspirazione (16). I trucoli vengonoosi scariciati direttamente nell'apposto sacchetto (15). In caso di funzionamento costante si consiglia di collegare un comune aspirapolvere. Per la fresatura di legno di quercia e di faggio, in alcuni Paesi è obblatorio il collegamento di un aspirapolvere.

Accensione e spegnimento dell'apparecchio

Ruotando l'interrottude ad anello (8) in direzione della franca vienzaMESSO in funzione I'apparecchio. Alla fine del rag

gio di rotazione la leva a bilanciere (9) scatta in posizione. Premendo il bordo anteriore (10) sporgente della leva a bilanciere (9)但这a scatta e l'interruttore ad anello (8) torna automaticamente sulla posizione di partenza. L'apparecchio si arresta.

Tracciare le distance tra le scanalature

Di norma le distanze tra le scanalature devono essere di 10-15 cm. La parte centrale della prima scanalatura dovrebbeVenire a trovarsi a 4-6 cm dal bordo esterno del pezzo da lavorare. Si consiglia di tracciare i centri delle scanalature di volta in volta sui pezzi da lavorare. In caso di pezioni sottili le scanalature posso sono essere fresate con l'ausilio dei contrassegni (5) presenti sul supporto (6), sul'arresto angolare (2) oppure sulla piastra di fondazione (7).

Attenzione! Pericolo d'incidenti

• Indossare occhiali di protezione e cuffie di protezione per l'udito.
• Far funzionare l'apparecchio sempre mantenendo l'impugnatura ad arco con una mano e il vano motore con l'altra.
• Quando l'apparecchio è in funzione non si delve rivolgere l'apertura della fresa verso il viso.
• Quando l'apparecchio è in funzione non si deve intervenire nell'apertura del tubo di scarico.
  Staccare la spina se si devono asportare i trucioli.
  Non si deve intervenire nella zona della fresa.

Fresatura delle scanalature

Per la fresatura delle scanalature procedere come segue: La fresa per tasselli piatti 750 FDF viene positonata in modo che il contrassegno centrale (5) del supporto (6) coincide con il contrassegno precedentemente segnato sul pezzo da lavorare. Per unire gli smussi bisogna regolare la profundità e la posizione angolare con l'ausilio ditrambrare le manopole (11) e dell'arresto angolare (2). L'apparecchio viene acceso. La scanalatura viene fresata facendo avanzare l'organo motore della fresa per tasselli piatti 750 FDF sino all'restro preselezionato. L'apparecchio deve essere mantenuto contrambrare le mani, una sull'impugnatura ad arco (12) e l'altra dioetro sul vano motore (13). Se si reduce lo sforzo di avanzamento l'organo motore ritorna automaticamente sulla posizione di partenza. In caso di pezioni sottili, sui quali vengono fresate solo 1 o 2 scanalature, si vuo selezione la posizione delle scanalature in base ai contrassegni (5) sul supporto (6).

Incollare e serrare

Le scanalature del pezzo da lavorare vengono provviste di colla. Successivement vengono inserti i tasselli nelle scanalature e vengono uniti i pezioni da lavorare. Per ottenere una Buona unione i pezioni devono essere infine serrati inisieme con morsetti a C oppure con altri mezzi di serraggio.

Fresatura per i diversi tipi di unione

Unione angoli:

• con l'arresto di protezione della fresa (29) innestato in posizione
• regolando in modo continuo la profondità mediante la Scala (3) sulla guida a colonne destra (4)
• preimpostando la profundità mediante il systemi di arresto a revolver (27)

Unione angoli smussati:

• con l'arresto di protezione della fresa (29) innestato in posizione
• mediate l'arresto angolare regolabile (2)

Unione cornici:

• con l'arresto di protezione della fresa (29) innestato in posizione

• con 2 tasselli su pezzi con uno spessore di 25 mm

• regolando很正常mente l'apprecchio e rotundo il pezzo per fresse la seconda scanalatura
• mediana l'arresto angolare (2) per la distanza variabile tra i bordi e rotundo il pezzo per presare la seconda scanalatura

Unione centro parete:

impiegando l'apparecchio in posizione orizzontale con l'arresto angolare a 90^

• con l'arresto di protezione della fresa (29) innestato in posizione
  impiegando l'apparecchio in posizione verticale con l'arresto angolare a 0^
• perché l'arresto di protezione della fresa (29) innestato in posizione

Unione longitudinalae e trasversale

impiegando l'apparecchio in posizione orizzontale con l'arresto angolare a 90^

• con l'arresto di protezione della fresa (29) innestato in posizione
• mediana l'arresto angolare (2) per la distanza variabile tra i bordi

Fresatura del legno per ottener la fuoriuscita di resina

E' necessario I'impiego di una fresa speciale (accessorio speciale). Per l'impio iniziato si deve prima creare tramite fresatura la fessura nel supporto (6). Spingendo in avanti la fresa special fine al max. arresto di profondità della fresa si ottiene mediante fresatura l'apertura necessaria nel supporto (6).

Tasselli speciali

Tassello S6

Per unire peszi con uno spessore superiore ai 30~mm come per es. telai della porta, gradini oppure fusti del letto, si raccomanda l'impiego di tasselli S6. Bisogna procedere come segue. Impostare la max. profondità di frasatura mediente la rotella di regolazione (1) e ottenere la scanalatura desiderata medioe frasatura come withtessoli normali. Infine bisogna spostare di 10~mm la fresa per tasselli piatti 750 FDF e la fresa delve essere introddotta nuovamente.

Tassello H9

Per unire cornici e materiali sottili si raccomanda l'impiego di tasselli H9. Per questi tasselli si deve usare una fresa speciale (accessorio speciale).

Attenzione!

Prima di montare gli utensili bisogna sempre staccare la spina oppure estrre re il modulo del cavo di rete (17) dal corso azionando il pulsante di bloccaggio (18).

4

Sostituzione della fresa

Per sostituire la fresa vengono svitate le 4 viti a testa svasata (19) presente sulla piatra di fondazione (7) ed asportate dal supporto (6). Azionando il cursore (20) viene blocato l mandrino (21). Svitare il dato flangiato (22) con l'apposita chiave. Si può ora sostituire la vecchia fresa (23) con una nuova. La nuova fresa viene centrata sulla flangiia di serraggio (28) e fissata con il dato flangiato (22). La piatra di fondazioneiene riappicata.

Attenzione!

Tener conta del senso di rotazione della fresa.

La profondità di fresatura deve essere controllata e, se necessario, regolata.

Regolazione della profondità di fresatura

Per regolare la profundità di fresatura impostare mediante la rotella di regolazione (1) la posizione max.; successivamente spinge l'organo motore della fresa per tasselli piatti 750 FDF in avanti fino all'arresto. Ruotare poi la fresa

(23) sino a che un dente da taglio (24) non ha raggiunto il punto più avanzato. Mediente una riga si può misurare la profundità di fresatura della fresa (23). Per correggere la profundità di fresatura svitare il dato (25) sull'arresto di profundità (26). Ruotando l'arresto di profundità (26) (1 giro = 0,7 mm) è possibile reimpostare la profundità di fresatura. Serrando il dato (25) viene fissata la regolazioneosi ottenuata.

Sostituzione delle spazzole di carbone

I nostri centri di assistenza eseguono quest'operazione e tutti gli altri lavori di manutenzione in modo rapido e professionale.

Cavo di alimentazione

I cavi di alimentazione danneggiati non devono essere utilizzati e vanno immediamente sostituiti.

Grazie al modulo del cavo di alimentazione (17), di tipo nuovo之意 è possible nel modo più simplice. Premere entrambi i pulsanti di bloccaggio (18) ed estrare il modulo del cavo di alimentazione (17) alla sua sede. Introdurre il nuovo modulo e innestarlo a incastro. Sono disponibili cavi di alimentazione in diverse lungheze come accessori speciali.

Utilizzato il modulo del carrvo di alimentazione soltanto per gli utensili elettrici KRESS! Non tentare di far funzionare conesso apparcecchi elettrici di altre marche!

Motore, pulizia, cura

Il potente motore universale dispone di sufficienti riserve. Per una lunga durata del motore è necessario che al termine di anni lavoro venga soffiata via la polvere dal compressore. Le aperture di ventilazione devono essere sempre mantenute libre e pulite poichè è indispensableile una ventilazione costante. L'apprecchio è costamente lubrificato e non necessita di manutenzione.

Cura degli utensili

Impiegare soltanto utensili per fresatura affilie e in buone condizioni. In quello modo non si danneggia il motore e l'apparechio dura più a lungo. Frese con placchette di metallo duro applicate vanno trattate con particolare cura poiché i taglienti possono rompersi disponibile. Le frese danneggiate non devono essere più utilizzate.

Informazione su rumorosità/vibrazioni

Valori misurati determinati secondo la EN 50144.

Livello di pressione sonora = 79,5^+3 dB (A)

Livello di potenza sonora = 92,5+3 dB (A)

Valore emesso riferito

al除去的物质 82,5+3 dB (A).

É indispensableabile proteggere l'opération con un'adeguata schermatura acustica.

L'accelerazione rilevata è di solito inferiore a 2,5m / s^2

Accessor speciali

Fresa per tasselli H9

Fresa per la fresatura del legno per ottenere la fuoriuscita di resina

Protezione dell'ambiente

La Kress riprende indietro le machine ormai in disuso e provvede al loro riciclaggio. Grieze alla loro struttura modulare le machine Kress possono esserevenientmente scomposte nei loro elementi riutilizzabili. Le machine Kress ormai in disuso sono sono essere consegnate al rivenditore di fiducia oppure spedite direttamente alla Kress.

Con riserva di modifiche.

Espanol

CE Dichiarazione di conformità

Assumendone la piena responsabilitá, dichiariamo che il dato è proconformale seguenti normative ed ai relativi documenti: vedere sotto

1. Questo utensile elettrico è stato prodotto con la massima precisione ed è soggetti di fabbrica a rigorosi controli della qualità.
2. É perciò garantita la rimozione gratuite di difetti di fabbricazione o di materiale che si presentano entro 24 anni a partire alla data di vendita all'utente. Ci riserviamo di riparare le parti difettose oppure di sostiturile con parti nuove. Le parti sostituite divertano di notre proprietà.
3. L'impiego oppure il trattamento non appropriato e l'apertura dell'apparechio da parte di centri per la riparazione non autorizzati comportano la scadenza della garanzia. Le parti soggette ad usura sono escluse delle prestazioni di garanzia
4. La garanzia può essere riconosciuta solo in caso di immediata segalazione del difetto (anche per anni di trasporto). La durata della garanzia noniene prolongata della durata dell'eventuale riparazione.
5. In caso di disturbi preghiamo di spedire l'appareccchio alla fabbrica o ad un Centro Assistenza autorizzato, insieme alla schedà di garanzia compilata e una breve descrizione del detificio.
6. Gli obblighi di garanzia da moi assunti escludono completamete ulteriore pretese - in particolare il diritto di convertibilità, riduzione del prezzo o risarcimento danni --.
7. L'acquirente peut comunique a propria scelta avvalersi del diritto di riduzione (diminuzione del prezzo d'acquisto) oppure di convertibilità (annullamento del contratto di vendita), nel caso in cui l'azienda non fosse in grado di eliminare il detetto eventually insorto entro un intervallo di tempo ragionevole.
8. Non sono esclusi i diritti al risarcimento danni per i casi contemplati dal §§ 463, 440 par. 2, 635 BGB, riguardanti la mancanza di caratteristica assicurate.
9. Le disposizioni citate nei punti 7 e 8 sono valide solo per il territorio della Repubblica Federale Tedesca.

Garantia

Hodara Utensili S.p.A.

Viale Lombardia, 16

1-20090 Buccinasco (Milano)

Telefon: +39 - 02 - 48 84 25 97 - Telefax: +39 - 02 - 48 84 27 75
