BRUKSANVISNING 750 FDF KRESS

10. Använd alltid utkastningsröret eller utkastningsstutsen.

11. Styr alltid maskinen med två händer på det böjda

handtaget och på motorhuset.

12. Maskinen får endast användas för de arbeten som

beskrivs i driftsinstruktionen.

13. Svänganslagets båda vridhandtag (11) måste vara

fast åtdragna under fräsning.

14. Stickontakter utomhus måste vara säkrade över en

läckström-skyddskontakt (FI-).

15. För att märka maskinen får man inte borra i höljet.

Skyddsisoleringen överbryggs. Använd klisteretiketter.

16. För alltid kabeln bakåt från maskinen.

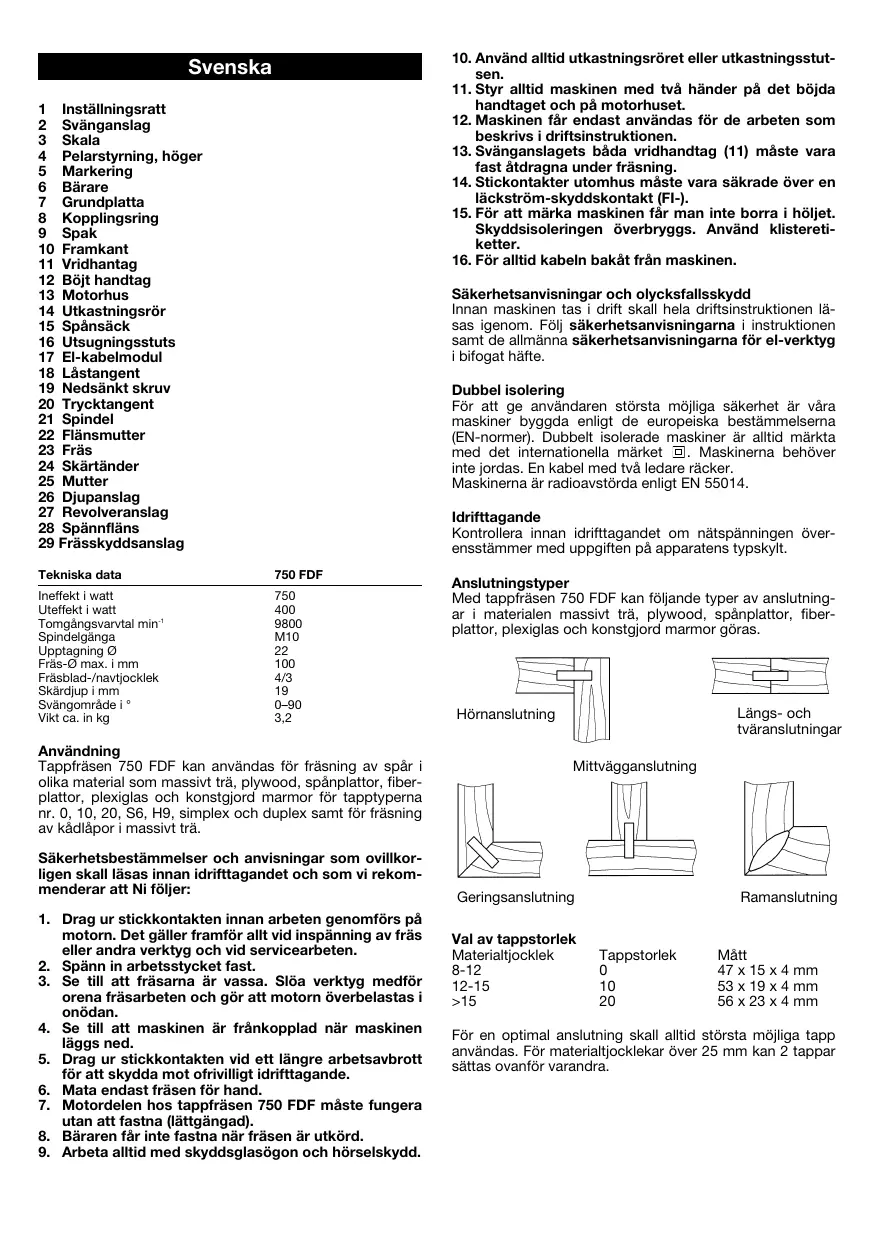

Svenska 1 Inställningsratt 2 Svänganslag 3 Skala 4 Pelarstyrning, höger 5 Markering 6 Bärare 7 Grundplatta 8 Kopplingsring 9 Spak 10 Framkant 11 Vridhantag 12 Böjt handtag 13 Motorhus 14 Utkastningsrör 15 Spånsäck 16 Utsugningsstuts 17 El-kabelmodul 18 Låstangent 19 Nedsänkt skruv 20 Trycktangent 21 Spindel 22 Flänsmutter 23 Fräs 24 Skärtänder 25 Mutter 26 Djupanslag 27 Revolveranslag 28 Spännfläns 29 Frässkyddsanslag Säkerhetsanvisningar och olycksfallsskydd Innan maskinen tas i drift skall hela driftsinstruktionen läsas igenom. Följ säkerhetsanvisningarna i instruktionen samt de allmänna säkerhetsanvisningarna för el-verktyg i bifogat häfte. Dubbel isolering För att ge användaren största möjliga säkerhet är våra maskiner byggda enligt de europeiska bestämmelserna (EN-normer). Dubbelt isolerade maskiner är alltid märkta med det internationella märket . Maskinerna behöver inte jordas. En kabel med två ledare räcker. Maskinerna är radioavstörda enligt EN 55014. Idrifttagande Kontrollera innan idrifttagandet om nätspänningen överensstämmer med uppgiften på apparatens typskylt. Tekniska data 750 FDF Ineffekt i watt Uteffekt i watt Tomgångsvarvtal min-1 Spindelgänga Upptagning Ø Fräs-Ø max. i mm Fräsblad-/navtjocklek Skärdjup i mm Svängområde i ° Vikt ca. in kg

4/3 0–90 3,2 Användning Tappfräsen 750 FDF kan användas för fräsning av spår i olika material som massivt trä, plywood, spånplattor, fiberplattor, plexiglas och konstgjord marmor för tapptyperna nr. 0, 10, 20, S6, H9, simplex och duplex samt för fräsning av kådlåpor i massivt trä. Säkerhetsbestämmelser och anvisningar som ovillkorligen skall läsas innan idrifttagandet och som vi rekommenderar att Ni följer:

1. Drag ur stickkontakten innan arbeten genomförs på

motorn. Det gäller framför allt vid inspänning av fräs eller andra verktyg och vid servicearbeten.

2. Spänn in arbetsstycket fast.

3. Se till att fräsarna är vassa. Slöa verktyg medför

orena fräsarbeten och gör att motorn överbelastas i onödan.

4. Se till att maskinen är frånkopplad när maskinen

5. Drag ur stickkontakten vid ett längre arbetsavbrott

för att skydda mot ofrivilligt idrifttagande.

6. Mata endast fräsen för hand.

7. Motordelen hos tappfräsen 750 FDF måste fungera

utan att fastna (lättgängad).

8. Bäraren får inte fastna när fräsen är utkörd.

9. Arbeta alltid med skyddsglasögon och hörselskydd.

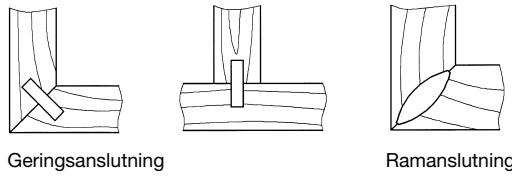

Anslutningstyper Med tappfräsen 750 FDF kan följande typer av anslutningar i materialen massivt trä, plywood, spånplattor, fiberplattor, plexiglas och konstgjord marmor göras. Längs- och tväranslutningar Hörnanslutning Mittvägganslutning Geringsanslutning Val av tappstorlek Materialtjocklek 8-12 12-15 >15 Ramanslutning Tappstorlek

Mått 47 x 15 x 4 mm 53 x 19 x 4 mm 56 x 23 x 4 mm För en optimal anslutning skall alltid största möjliga tapp användas. För materialtjocklekar över 25 mm kan 2 tappar sättas ovanför varandra.

Fräsdjupinställning Fräsdjupet ställs in med inställningsratten (1) i överensstämmelse med vald tapp. Tapp Nr. 0 Nr. 10 Nr. 20 Simplex Duplex maximal Inställning

max. Fräsdjup 8,0 mm 10,0 mm 12,3 mm 13,0 mm 14,7 mm 19,0 mm Varning! Risk för olycksfall ● Arbeta alltid med monterat frässkyddsanslag (29) Spårhöjdinställning med svänganslag 90° Spårhöjden kan via det höjdinställbara svänganslaget (2) och skalan (3) på höger pelarstyrning ställas in exakt till materialtjocklek. Därvid måste frässkyddsanslaget (29) i svänganslaget (2) fästas, enbart för 0°-läget (för mittvägganslutningar) skall frässkyddsanslaget (29) demonteras. Med hjälp av revolveranslaget (27) kan 3 olika materialtjocklekar förinställas. Från fabrik är skivtjocklekarna 16, 19 och 25 mm förinställda. Spårhöjdinställning med svänganslag 0°–90° Spårhöjden kan ställas in via de höjdinställbara svänganslagen (2). Spårets exakta höjd måste bestämmas genom försök. Därvid måste frässkyddsanslaget (29) vara fäst i svänganslaget (2). Med hjälp av revolveranslaget (27) kan då tre olika materialtjocklekar förinställas. Därvid måste sexkantmuttern lossas, sexkantskruven ställas in på önskat mått och muttern dras fast. Spånutkast och utsugning Som tillbehör har ett utkastningsrör (14), en spånsäck (15) och en utsugningsstuts (16) bifogats. Utkastningsröret (14) eller utsugningsstutsen (16) kan fästas i bäraren (6). Därigenom kastas inte spånen ut bakåt utan åt sidan. Spånsäcken (15) kan monteras på utsugningsstutsen (16). Därmed kastas spånen in direkt i spånsäcken (15). Vid stationär drift rekommenderar vi att en standarddammsugare ansluts. Vid fräsning av ek- och bokträ måste en dammsugare anslutas i vissa länder. Till- och frånkoppling av maskinen Genom att vrida kopplingsringen (8) i pilens riktning sätts maskinen igång. I slutet av vridområdet hakar spaken (9) i automatiskt. En tryckning på den framtippade framkanten (10) av spaken (9) medför att denna löser ut och att kopplingsringen (8) automatiskt vrids tillbaka till utgångsläget. Maskinen stannar. Ristning av spåravstånd Normalt skall spåravstånd mellan 10 och 15 cm väljas. Mitten på det första spåret bör ligga 4–6 cm från arbetsstyckets ytterkant. Vi rekommenderar att spårmitterna ristas på respektive arbetsstycke. På smala arbetsstycken kan spåren fräsas direkt med hjälp av markeringarna (5) på bäraren (6), svänganslaget (2) eller grundplattan (7). Observera! Olycksfallsrisk

Använd skyddsglasögon och hörselskydd. Styr alltid maskinen med tvåhandsfattning, en hand på det svängda handtaget och en på motorhuset. Rikta inte fräsöppningen direkt mot ansiktet när maskinen är igång. Grip inte in i utkastningsöppningen när maskinen är igång. Drag ur stickkontakten om spån måste tas bort. Grip inte in i fräsens område. Fräsning av spår För att fräsa spår är tillvägagångssättet följande: Tappfräsen 750 FDF placeras med mittmarkeringen (5) på bäraren (6) på de ritsade markeringarna på arbetsstycket. Vid geringsanslutningar skall dessutom höjd- och vinkelläget ställas in med hjälp av de båda vridhandtagen (11) och svänganslaget (2). Maskinen tillkopplas. Spåret fräses, genom framskjutning av motordelen på tappfräsen 750 FDF fram till förvalt anslag. Därvid skall maskinen hållas med båda händerna, en på det svängda handtaget (12) och en baktill på motorhuset (13). Om framskjutningstrycket minskar dras motordelen automatiskt tillbaka till utgångsläget. På smala arbetsstycken på vilka endast 1 eller 2 spår fräses, kan spårens position väljas med hjälp av markeringarna (5) på bäraren (6). Limning och spänning Spåren på arbetsstycken förses med lim. Därefter sätts tapparna in i spåren och arbetsstyckena sammanfogas. För att få en god anslutning måste arbetsstycken därefter spännas ihop med skruvtvingar eller andra spännverktyg. Fräsning av olika typer av anslutningar Hörnanslutning: ● med monterat frässkyddsanslag (29) ● med steglös höjdinställning via skalan (3) på höger pelarstyrning (4) ● med förinställd höjd på revolveranslagsystemet (27) Geringsanslutning: ● med monterat frässkyddsanslag (29) ● med inställbart svänganslag (2) Ramanslutning: ● med monterat frässkyddsanslag (29) ● med 2 tappar över 25 mm skivtjocklek ● med normal apparatinställning och vridet arbetsstycke för det andra frässpåret ● med svänganslag (2) för varierbart kantavstånd och vridet arbetsstycke för det andra frässpåret Mittväggsanslutning: vågrätt med användning av svänganslag 90° ● med monterat frässkyddsanslag (29) lodrätt med användning av svänganslag 0° ● utan monterat frässkyddsanslag (29) Längs- och tväranslutningar: vågrätt med användning av svänganslag 90° ● med monterat frässkyddsanslag (29) ● med svänganslag (2) för varierbart kantavstånd Fräsning av kådlåpa Denna kan tillverkas med en speciell fräs (specialtillbehör). Vid det första användandet måste slitsbredden i bäraren (6) först fräsas fri. Detta görs genom att den speciella kådlåpan trycks framåt till max. fräsdjupanslag och den erforderliga öppningen i bäraren (6) därigenom fräses fri. Speciella tappar Tapp S6 Vid anslutningar med skivtjocklekar från 30 mm som t. ex. dörrkarmar, trappor eller sängställningar rekommenderas användning av tapp S6. Därvid är tillvägagångssätten följande. Ställ in fräsdjupet på inställningsratten (1) på max och fräs spåret som vid normala tappar. Därefter skall tappfräsen 750 FDF flyttas 10 mm och fräsen måste stickas ned än en gång. Tapp H9 För ramanslutningar och tunna arbetsstycken rekommenderas användningen av tapp H9. För denna tapp skall en speciell fräs (specialtillbehör) användas. Observera! Innan verktyg monteras skall alltid stickkontakten dras ur eller el-kabelmodulen (17) tas ut ur husen genom manövrering av låstangent (18).

Fräsbyte För att byta fräs skall de 4 nedsänkta skruvarna (19) i grundplattan (7) lossas och tas ut ur bäraren (6). Genom att manövrera trycktangenten (20) låses spindeln (21). Med tvåhålsnyckeln kan flänsmuttern (22) lossas. Den gamla fräsen (23) demonteras. Den nya fräsen centreras på spännflänsen (28) och fixeras med flänsmuttern (22) igen. Därefter skall grundplattan monteras igen. Observera! Beakta fräsens rotationsriktning. Fräsdjupet måste kontrolleras och eventuellt justeras. Justering av fräsdjup För justering av fräsdjup skall läget max. ställas in på inställningsratten (1). Skjut därefter tappfräsens motordel framåt till anslag. Vrid därefter fräsen (23) tills en skärtand (24) når främsta punkten på omkretsen. Med en tumstock kan fräsdjupet nu mätas på fräsen (23). För att korrigera fräsdjupet skall muttern (25) på djupanslaget (26) lossas. Genom vridning av djupanslaget (26) (1 varv = 0,7 mm) kan fräsdjupet ställas in på nytt. Genom åtdragning av muttern (25) fixeras inställningen. Byte av kolborstar Detta arbete och alla övriga servicearbeten utför våra serviceställen snabbt och sakkunnigt. Nätkabel Skadade nätkablar får inte användas. De skall omedelbart bytas ut. Det är tack vare den nya nätkabelmodulen (17) mycket enkelt. Tryck ned de två låstangenterna (18) och drag ut nätkabelmodulen (17) ur handtaget. För in en ny nätkabelmodul i handtaget och se till att den hakar i. Nätkablar i olika längder kan erhållas som specialtillbehör. Använd endast nätkabelmodulen för el-verktyg från KRESS! Försök inte att driva el-verktyg från andra tillverkare med den! Motor, rengöring, skötsel Den kraftiga universalmotorn har tillräckligt med kraftreserver. Den tackar med en lång livslängd, om Ni blåser ut dammet ur fläkten efter varje användning. Ventilationsöppningarna skall alltid hållas fria och rena, då en jämn ventilation är viktig. Maskinen är smord och i stort sett underhållsfri. Verktygsskötsel Se till att endast vassa och väl bibehållna fräsverktyg används. På så sätt skonar Ni motorn och förlänger maskinens livslängd. Fräsar som innehåller hårdmetall erfordrar en noggrann skötsel, då eggarna lätt kan brytas av. Skadade fräsar får inte användas. Buller-/vibrationsinformation Mätvärden uppmätta enligt EN 50144. Ljudtrycksnivå = 79,5+3 dB (A) Ljudeffektsnivå = 92,5+3 dB (A) Emissionsvärde på arbetsplatsen = 82,5+3 dB (A). Användaren måste vidta bullerskyddande åtgärder. Den vägda accelerationen är normalt lägre än 2,5 m/s2. Specialtillbehör Fräs för tapp H9 Fräs för fräsning av kådlåpa Miljövärd Kress tar tillbaka skrotade maskiner för en resursskonande återvinning. Genom den modulära konstruktionen kan Kress-maskinerna mycket enkelt delas upp i de återanvändningsbara ämnena. Lämna tillbaka skrotade Kressmaskiner till affären eller skicka in dem till Kress. Reservation för ändringar.

1. El-verktyget har tillverkats med stor noggrannhet och genomgår

stränga kvalitetskontroller innan det lämnar farbriken.

2. Vi garanterar därför att vi åtgärdar fabrikations- eller materialfel

utan kostnader om de uppstår inom 24 månader från försäljningsdatum till slutförbrukaren. Vi förbehåller oss rätten att förbättra defekta delar eller att ersätta dem genom nya. Utbytta delar övergår till vår ägo.

3. Vid icke sakkunnig användning eller behandling samt öppning av

apparaten av icke auktoriserade reparationsverkstäder gäller inte vår garanti längre. Delar som utsätts av slitage omfattas inte av garantin.

4. Garantianspråk kan endast göras vid omedelbart påpekande av

brister (även transportskador). Utnyttjande av garantibestämmelserna förlänger inte garantitiden.

5. Vid fel, var vänlig sänd apparaten med ifyllt garantikort och kort

felbeskrivning till oss eller lämplig kundtjänst. Bifoga kvitto.

6. Genom garantiförpliktelserna som vi tagit på oss, faller alla vidare

anspråk köparen må ha – särskilt rätten till tillbakagång av köpet, nedsättning av priset eller skadeståndsanspråk. 7. Däremot har köparen rätt till tillbakagång av köpet eller nedsättning av köppriset om vi misslyckas avlägsna ev. brister, skador inom en skälig tidsperiod.

8. Skadeståndsanspråk kan dock ej uteslutas enl. §§ 463, 480

avsn. 2, 635 BGB om tillförsäkrade egenskaper saknas.

9. Bestämmelserna enl. punkterna 7 och 8 gäller endast i Förbundsrepubliken Tyskland.
