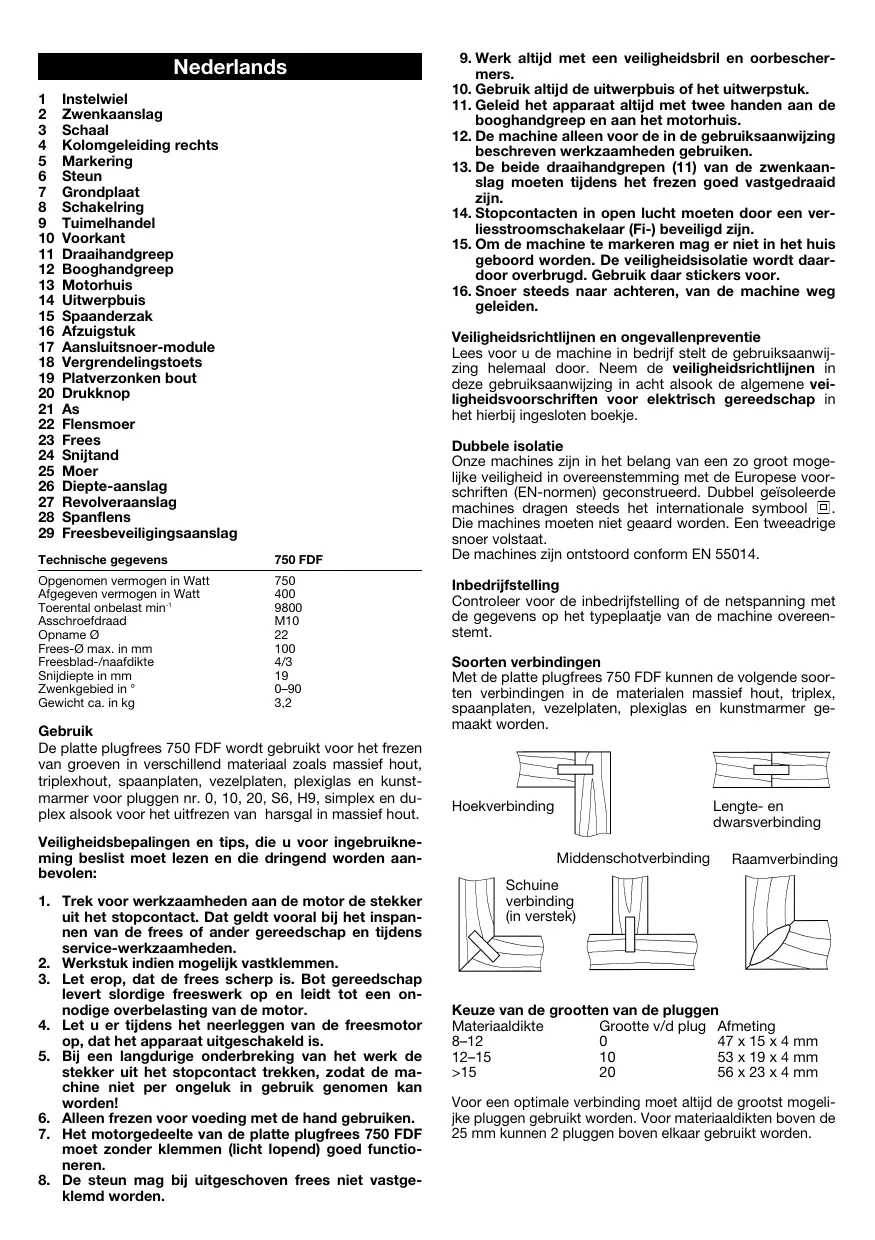

GEBRUIKSAANWIJZING 750 FDF KRESS

4 Kolomgeleiding rechts

5 Markering

6 Steun

7 Grondplaat

8 Schakeling

9 Tuimelhandel

10 Voorkant

11 Draaihandgreep

12 Booghandgreep

13 Motorhuis

14 Uitwerpbuis

15 Spaanderzak

16 Afzugstuk

17 Aansluitsnoor-module

18 Vergrendelingstoets

19 Platverzonken bout

20 Drukknop

21 As

22 Flensmoer

23 Frees

24 Snijtand

25 Moer

26 Diepte-aanslag

27 Revolveraanslag

28 Spanflens

29 Freesbeveiligingsaanslag

Opgenomen vermogen in Watt	750
Afegeven vermogen in Watt	400
Toerental onbelast min-1	9800
Asschroefdraad	M10
Opname Ø	22
Frees-Ø max. in mm	100
Freesblad-/naafdikte	4/3
Snijdiepte in mm	19
Zwenkgebied in °	0-90
Gewicht ca. in kg	3,2

Gebruik

De platte plugfrees 750 FDF worden gebrukt voor het freeze van groeven in verschillend materiaal zoals massief hout, triplexhout, spanaplaten, vezelplaten, plexiglas en kunstmamarer voor pluggen nr. 0, 10, 20, S6, H9, simplex en duplex alsook voor het uiftfrezen van harsgal in massief hout.

Veiligheidsbepalingen en tips, die u voor ingebruikneming beslilst moet lezen en die dringend worden aanbevolen:

1. Trek voor werkzaamheden aan de motor de stekkeruit het stopcontact. Dat geldt vooral bij het inspannen van de frees of ander gereedschap en tijdenservice-werkzaamheden.
2. Werkstuk indien möglichk vastklemen.
3. Let erop, dat de frees scherp is. Bot gereedschap levert slordige freeswerk op en leidt tot een onnodige overbelasting van de motor.
4. Let u erijdens het neerleggen van de freesmotor op, dat het apparaat uitgeschakeld is.
5. Bij een langdurige onderbreking van het werk de stekkeruit het stopcontact trekken, zodat de machine Niet per ongeluk in gebruik genomen kan worden!
6. Alleen freeze voor voeding met de hand gebruiken.
7. Het motorgedeelte van de platte plugfrees 750 FDF要去 zonder klemmen (licht lopend) goed functioneren.
8. De steun mag bij uitgeschoven frees nicht vastge-klemd worden.

9.Werk alkild met een veiligheidsbril en oorbeschermers.
10. Gebruik.altijddeuitwerpbuisofhetuitwerpstuk.
11. Geleid het apparaat alsjtd met twee handen aan de booghandgreep en aan het motorhuis.
12. De machine alleen voor de in de gebruksaanwijzing beschrenwervkaamheden geleruiken.
13. De beiden draaihandgrepen (11) van de zwenkaanslag要去enijdens het freezeen goed vastgedraaidijken.
14. Stopcontacten in open lucht moeten door een verliestrooomschakelaar (Fi-) beveiligd zijn.
15. Om de machine te markeren mag er nicht in het huis geboard worden. De veiligheidsisolatie worden daardoor overbrugd. Gebruik aankerst voor.
16. Snoer steedsaarachteren,van de machineweg geleiden.

Veiligheidsrichtlijnen en ongevallenpreventie

Lees voor u de machine in bedrivt stelt de gebruiksaanwijzing helemaal door. Neem de veriligheidsrichtlijnen in deze gebruiksaanwijzing in acht alsook de algemene veriligheidsvoerschriften voor elektrisch gereedschap in het hierbij ingesloten boekje.

Dubbele isolatie

Onze machines他们在 het belang van een zo groot moegelijkke verilgheid in overeenstemming met de Europese voorschriften (EN-normen) geconstrueer. Dubbel geisoleerde machines dragen steeds het internationale symbol [2]. Die machines要去en Niet geoard worden. En tweeadrige snoer volstaat.

De machines waarontstood conform EN 55014.

Inbedrijfstelling

Controleer voor de inbedrijstelling of de netspanning met de gevevens op het typeplaatje van de machine overeenstemt.

Soorten verbindingen

Met de platte plugfrees 750 FDF können de volgende soorten verbindingen in de materialen massief hout, triplex, spanaplaten, vezelplaten, plexiglas en kunstmarmer gemaakt worden.

Raamverbinding

Middenschotverbinding

Keuze van de grootten van de pluggen

Materialaldikte Grootte v/d plug Afmeting

8-12 0 47× 15× 4mm

12-15 10 53× 19× 4mm

15 20 56× 23× 4mm

Voor een optimale verbinding要去 alsijd de grootst möglich je pluggen gebruikt worden. Voor materiaaldikten boven de 25mm konnen 2 pluggen boven elkaar gebruikt worden.

1

Installing van de freesdiepte

De freesdiepte worden met het instelwiel (1) in overeenstemming met de gekozen plug ingesteld.

Plug	Installing	Freesdiepte
Nr. 0	0	8,0 mm
Nr. 10	10	10,0 mm
Nr. 20	20	12,3 mm
Simplex	S	13,0 mm
Duplex	D	14,7 mm
maximaal	max.	19,0 mm

Attentie! Gevaar voor ongevallen

• Werk steeds met vastgeclipse freesebeveiligingsaanlag (29)

Instelling van de groefhoogte met zwenkaanslag 90^

De hoogte van de groef kan met de in de hoogte verstelbare zwenkaanslag (2) en de schaal (3) aan de kolomgeleiding rechts precie op de materiaialdike igesteld worden. Daar要去 de freesbeveiligingsaanslag (29) beschuer voor in de zwenkaanslag (2) vastgeclipst zich; enkel en alleen in de 0^ -stand (voord middenschotverbindingen)要去 de freesbeveiligigsaanslag (29) verwijderd worden. Met behulp van de revolveraanslag (27) hunnen 3 materiaialdikten vooraf ingesteld worden. Instelling door fabrik voor deplaatdikten 16, 19 en 25mm .

Instelling van de groefhoogte met zwenkaan-slag 0^-90^

De hoogte van de groef kan met de in de hoogte verstelbare zwenkaanslag (2) ingesteld worden. De precise hoogte moet door proberen verkregen worden. Daar要去 de freesbeveiligingsaanslag (29) beschter voor in de zwenkaanslag (2) vastgeclipst+zijn. Met behulp van de revolveraanslag (27) kunnen op die manier 3 materiaaldikten vooraf ingesteld worden. Daar要去 de zeskantmoer voor losgedraaid worden, die zeskantbout op die gewenste maat ingesteld en de moer opnieuw vastgetrokken worden.

Spaanderuitwerpstuk en afzuiging

Als accessoires zijn een uitwerpbuis (14), een spaanderzak (15) en een afzuigstuk (16) bijevoegt. Uitwerpbuis (14) of afzuigstuk (16) kuren in de steun (6) vastgeklikt worden. Daarmee worden de spaanders Niet maar achteren, maar aan de zijkant uittgewerpen. De spaanderzak (15) kan op de afzuigstuk (16) gesteken worden. Daarmee worden de spaanders direct in de spaanderzak (15) geworpen. Bij stationair gebruik is het aansluiten van een in de handel gebruikelijke stofzuiger raadzaam. Tijdens het freezeen van eike- en beukehout moet in sommige landen een stofzui-ger aangesloten worden.

In- en uitschakelen van de machine

Door de schakelring (8) in de richting van de pijl te draaien wordt de machine in werkig gezet. Aan het eindhoven van het draaigebied klikt het tuimelhandel (9) automatisch vast. Door drukken op de uitgekantelde voorkant (10) van het tuimelhandel (9), worden het handel losgezet en draait de schakelring (8) automatisch in de uitgangspositie terug. De machine komt tot stilstand.

2

Afstandenzussen de groeven aftekenen

In de regel要去en de afstanden:tussen de groeven:tussen 10 en 15cm gekozen worden. Het midden van de eerste groef moet 4 - 6cm van de buitenkant van het werkstuk ko- men te liggen. Het is raadzaam, het midden van de groe- ven steeds op de werkstukken af te tekenen. Voor smalle werkstukken kannen de groeven met behulp van de markeringen (5) op de steun (6), zwenkaanslag (2) of de grondplaat (7) direct gefreeds worden.

Opgelet! Gevaar voor ongevallen

Veiligheidsbril en oorbeschermers dragen.
- Het apparaat altijd met 2 handen aan de booghandgreep en aan het motorhuis geleiden.
- Met lopende machine freesopening zichaar het gezichtRCTien.
- Met lopende machine Niet in de uitwerpopening gripen.
Stekkeruit hetstopcontacttrekken,alser spanders verwijderd moeten worden.
- Niet in het bereik van de frees vrijpen.

Frezen van de groeven

Om de groeven te freeze, gaat u als volgt te werk: De platte plugfrees 750 FDF wordt met de middeliste marking (5) op de steun (6) op de eerder op het werkstuk afgetekende markingering geplaatst. Bij verstekverbindingen moet bovendien met behulp van de beiden draaihandgrepen (11) en de zwenkaanslag (2) de hoogte- en de hoekpositie ingesteld worden. De machine worden ingeschakeld. De groef wordt gefreeed door maar voren schuiven van het motoredeelte van de platte plugfrees 750 FDF tot aan de vooraf gekozen aanslag. Daarbij moet het apparaat met beiden handen vastgehonden worden, aan de booghandgreep (12) en aan het motorhuis (13) acheter. Bij aflemende voedingsdruk wordt het motoredeelte automatisch werden in de uitgangspositie teruggetrokken. Bij smalle werkstukken, waar bij slechts 1 of 2 groeven gefreeed worden,kest u aan de hand van de markeringen (5) op de steun (6) de positie van de groeven kiezen.

Lijmen en spannen

De groeven op het werkstuk worden van lijm voorzien. Daarna worden de pluggen in de groeven gezet en de werkstukken samengevoedg. Om een goede verbinding te krijgen,要去en de werkstukken verrolgens met lijmklemmen of andere spanmiddelen op elkaar gespannen worden.

3

Frezen van de verschillende soorten van verbindingen oekverbiding:

• met vastgeclipste freesbeveiligingsaanslag (29)
• met hoogteverstelling traploos via schaal (3) aan de ko-lomgeleidinge rechts (4)
• met vooraf ingestelde hoogte aan het revolveranslagsysteme (27)

• met vastgeclipste freesbeveiligingsaanslag (29)
• met verstelbare zwenkaanslag (2)

Raamverbinding:

• met vastgeclipste freesbeveiligingsaanslag (29)
• met 2 pluggen over 25 mm plaatdikte
• met normale machineinstelling en gedraid werkstuk voor tweede freesgroef
• met zwenkaanslag (2) voor variabile randafstand en gedraad werkstuk voor Tweede freesgroef

Middenschotverbinding:

bij horizontalaagbruiik met zwenkaanslag 90^
- met vastgeclipste freesbeveiligingsaanslag (29)
bij verticaal gebruik met zwenkaanslag 0^
- zonder vastgeclipste freesbeveiligingsaanslag (29)

bij horizontal gebruik met zwenkaanslag 90^
- met vastgeclipste freesbeveiligingsaanslag (29)
- met zwekaanslag (2) voor variabele randafstand

Harsgallen freeze

Dit kan met een speciale frees (speciale accessoires) gele aan worden. Bij de eerste toepassing moet de sleufbrechte in de steun (6) eerst vrij gefreeds worden. Dit ge

schiedt, door de speciale horsgallenfrezer tot max. freesdiepteaanhlag aan voren te drukken en deze daardoor de vereiste opening in de steun (6) vrijfreet.

Bijzondere pluggen Plug S6

Voor verbindungen met plaatdikten vanaf 30 mm zoals b.v. deurkozijnen, trappen of bedonderstellen is het gebruik van plug S6 raadzaam. Daar bij moet u als volgt te werk gaan. De freesdiepte op het instelwiel (1) op max. zetten en de groef zoals bij normale pluggen freeze. Vervolgens moet de platte plugfress 750 FDF 10 mm verplaatst worden en de frees moet nogmaals ingezet worden.

Plug H9

Voor raamverbindungen en dunne materialien is het gebruik van de plug H9 raadzaam. Voor deze plug moet een spe-. ciale frees (speciale accessoire) gebruikt worden.

Opgelet!

Voor het inzetten van het gereedschap steeds de stekker uit het stopcontact trekken of aansluitsnoor-module (17) door indrukken van de vergrendelingstoets (18) uit hetuis verwijden.

4

Verwisselen van de frees

Om de frees te wisselen, worden de 4 platverzonken boutein (19) in de grondplaat (7) losgeschroefd en uit de steun (6) gehaal. Door drukken via drukknop (20) worden de as (21) geblokkeerd. Met behulp van de tweegaats-moesleutel kan de flensmoer (22) losgeschroefd worden. De oude frees (23) worden verwijderd. De neue frees worden op spanflens (28) gencentreerd en met de flensmoer (22) opnieuw vastgemaakt. Daarna worden de grondplaat opniew aangebracht.

Opgelet!

Op de draairichting van de frees letten.

De freesdiepte moet gecontrolerd en eventuele bijgesteld worden.

Freesdiepte bijstellen

Voor het bijstellen van de freesdiepte stelt u op het instelwiel (1) de stand max. in. Daarna schuift u het motoredeelte van de platte plugfrees tot aan de aanslagaar voren.Draai de frees (23) daarna zo ver, tot een snijtand (24) de voorste punt op de omtrek bereikt heeft. Met een meetlat kun t nu de freestdiepte op de frees (23) meten. Om de freesdiepte te corrigeren, draait u de moer (25) op de diepteaanslag (26) los. Door de diepteaanslag (26) te draaien (1 slag = 0,7mm )kunt u de freestdiepte opnieuw instellen. Door de moer (25) vast te draaien, worden de instelling vastgezet.

Vervangen van de koolborstels

Dit werk en alle andere service-werkzaamheden voeren onze servicecentra snel en deskundiguit.

Netkabel

Beschadigde netkabels mogen nicht gebrukt worden. Ze要去en direct verwangen worden.

Dat is dank bij deulative netkabel-module (17) een kinderspel. Ob de beiden vergrendeltoeitsen (18) drukken en de netkabel-module (17) udt handgreep trekken. Eenulative netkabel-module in de handgreep schuiven en inklenken. Netkabels van verschillende afmetingen zijn als extra toebehoren verkrijgbaar.

De netkabel-module uitsluitend voor elektrisch gereed-schap van KRESS gebruiken! Probeer ze Niet met andere elektrische machines!

Motor, reiniging, onderhoud

De krachtige universe motor heeft voldoende vermogensreserve. U wordt met een lange levensduur beloond, als u na afloop van alle werkzaamheden het stof ut de ventilator blaast. De ventilatieopeningen要去en alkijd vrij en schoon gehonden worden, aangezieren een gelijkblijvende ventilatie belangrijk is. De machine is van een permanente smering voorzien en vrijwel onderhoudsvrij.

Onderhoud van het gereedschap

Zorg ervoor, dat alleen scherp en goed onderhoven freesgereedschap gebrukt worden. U Spaart daardoor de motor en verlangt de levendsduur van de machine. Hard-metalen frezen verlangen een bijzonder zorgvuldige behandeling, aangezien de snijkanten makkelijk kunnen uitbreken. Beschadigde freezeugen Niet meer gebruikt worden.

Gegeves over geluid- en vibratieontwikkeling

Waarden gemeten overeekomstig EN 50144.

Geluidsdrukniveau = 79,5+3 dB (A)

Geluidsvermogenniveau = 92,5+3 dB (A)

Emissiewaarde op de

arbeidsplaat = 82,5^+3 dB (A).

Voor het bedienend personeel要去en preventiemaatregelen ter beschemig van het gehoor getroffen worden.

De gevealueerde versnelling is typisch kleiner dan 2,5m / s^2

Frees voor het freeze van harsgallen

Milieubescherming

Kress neemt uitgediende machines terug voor grondstoffsparende recycling. Dank zij hun modulaire constructiewijze kuren Kress-machines makkelijk in opnieuw bruikbare grondstoffenuit elkaar genomen worden. Geef uw uitgediende Kress-machine in de handelszaak af of stuur ze direct terug maar Kress.

Wijzigingen voorbehonden.

Italiano

NL CE Konformiteitsverklaring

Wij verzilaren op eigenc verantwoording, dat dit produit voldoet aan de volgende normen of normatieve dokumenten: zie onder

1. Dit elektrisch werktuig wird met de grootste precizie vervaardig en worden in de fabriek aan strenge kwaliteitstcontroles onderworpen.
2. Daarom garanderen wij de kosteloze herstelling van fabricage- of materiaaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdenle to herstellen of door nuwe te verrangen. Vervangen onderdenl worden opnieuw once eigendom.
3. Ondeskundig gelebruik of verkeerde behandelring alsok het openen van de machine door Niet-geautorisere hersteldiensten doen de garantie verrallen. Aan slijtage onderhevige oderdelen zich van de garantieprestaties uitzegasloten.
4. Er kan slechts aanssprak op garantie verleend worden als de schade oneverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
5. Gelieve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverpflichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper heeftECHter aan keuze hetrecht op prijsreductie (vermindering van de aankooprijis) of op koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijkke termijn te herstellen.
8. Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2, 635 BGB wetgens nicht bestaande, togekende eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepublieken Duitsland.
