MANUALE UTENTE BJR141 MAKITA

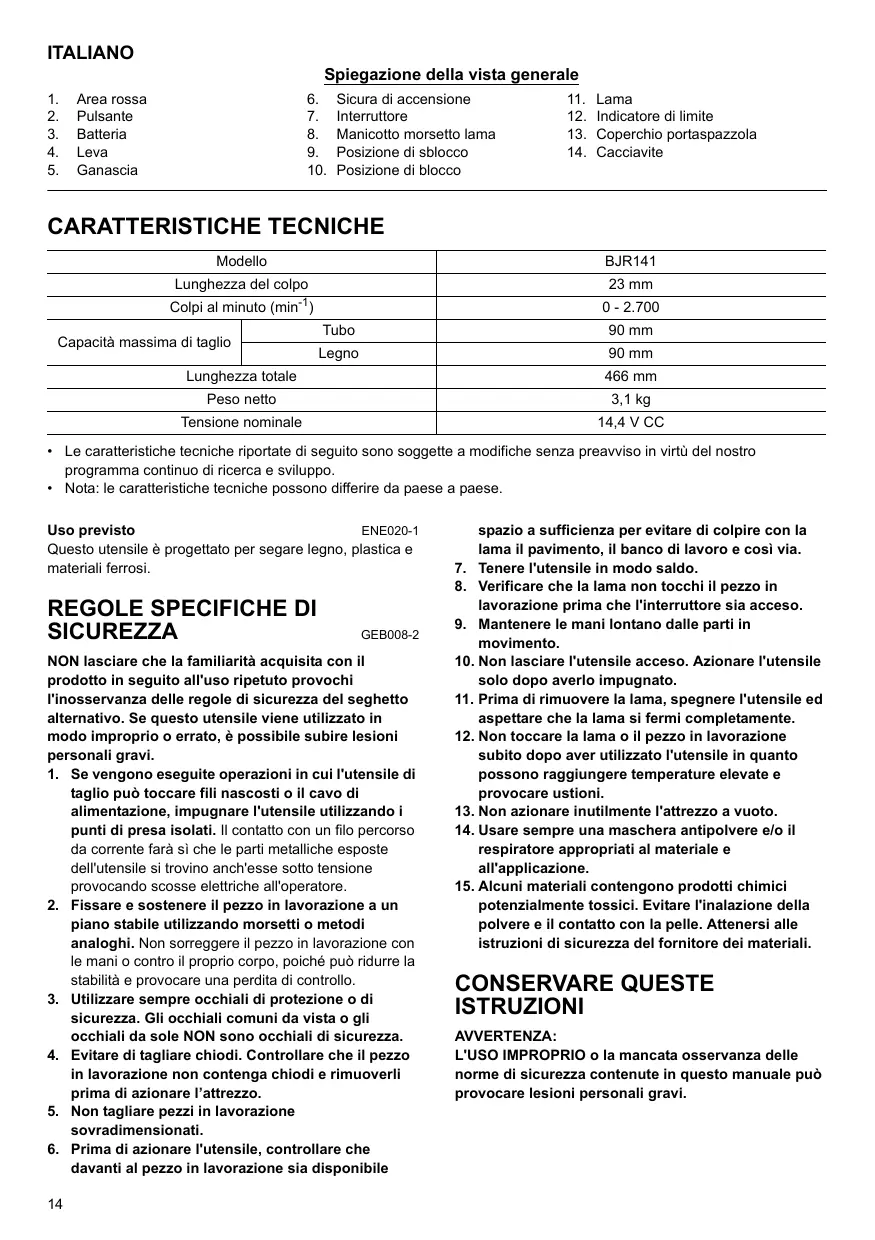

1 Seghetto alternativo a batteria

Istruzioni per l’uso

1. Area rossa 6. Sicura di accensione 11. Lama

2. Pulsante 7. Interruttore 12. Indicatore di limite

3. Batteria 8. Manicotto morsetto lama 13. Coperchio portaspazzola 4. Leva 9. Posizione di sblocco 14. Cacciavite

5. Ganascia 10. Posizione di blocco

CARATTERISTICHE TECNICHE Modelo BJR141 Lunghezza del colpo 23 mm Colpi al minuto (min?) 0 - 2.700 Tubo 90 mm Capacità massima di taglio Legno 90 mm Lunghezza totale 466 mm Peso netto EX Tensione nominale 144 VCC

+_ Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtü del nostro

programma continuo di ricerca e sviluppo.

+ Nota: le caratteristiche tecniche possono differire da paese a paese.

Uso previsto ENE020-1 Questo utensile à progettato per segare legno, plastica e material ferrosi.

REGOLE SPECIFICHE DI SICUREZZA NON lasciare che la familiarità acquisita con il prodotto in seguito all'uso ripetuto provochi l'inosservanza delle regole di sicurezza del seghetto alternativo. Se questo utensile viene utilizzato in modo improprio o errato, à possibile subire lesioni personali gravi.

1. Se vengono eseguite operazioni in cui l'utensile di taglio pu toccare fili nascosti o il cavo di alimentazione, impugnare l'utensile utilizzando i punti di presa isolati. || contatto con un fil percorso da corrente farà si che le parti metalliche esposte dell’utensile si trovino anch'esse sotto tensione provocando scosse elettriche all'operatore.

2. Fissare e sostenere il pezzo in lavorazione a un piano stabile utilizzando morsetti o metodi analoghi. Non sorreggere il pezzo in lavorazione con le mani o contro il proprio corpo, poiché puè ridurre la stabilità e provocare una perdita di controllo.

3. Utilizzare sempre occhiali di protezione o di sicurezza. Gli occhiali comuni da vista o gli occhiali da sole NON sono occhiali di sicurezza.

4. Evitare di tagliare chiodi. Controllare che il pezzo in lavorazione non contenga chiodi e rimuoverli prima di azionare l'attrezzo.

5. Non tagliare pezzi in lavorazione sovradimensionati

6. Prima di azionare l'utensile, controllare che davanti al pezzo in lavorazione sia disponibile

spazio a sufficienza per evitare di colpire con la lama il pavimento, il banco di lavoro e cosi via.

7. Tenere l'utensile in modo saldo.

8. Verificare che la lama non tocchi il pezzo in lavorazione prima che l'interruttore sia acceso.

9. Mantenere le mani lontano dalle parti in movimento.

10. Non lasciare l'utensile acceso. Azionare l'utensile solo dopo averlo impugnato.

11. Prima di rimuovere la lama, spegnere l'utensile ed aspettare che la lama si fermi completamente.

12. Non toccare la lama o il pezzo in lavorazione subito dopo aver utilizzato l'utensile in quanto possono raggiungere temperature elevate e provocare ustioni.

13. Non azionare inutilmente l'attrezzo a vuoto.

14. Usare sempre una maschera antipolvere elo il respiratore appropriati al materiale e all'applicazione.

15. Alcuni materiali contengono prodotti chimici potenzialmente tossici. Evitare l'inalazione della polvere e il contatto con la pelle. Attenersi alle istruzioni di sicurezza del fornitore dei materiali.

CONSERVARE QUESTE ISTRUZIONI AVVERTENZA:

L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza contenute in questo manuale pud provocare lesioni personal gravi.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA PER LA BATTERIA

1. Prima di utilizzare la batteria, leggere tutte le istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.

2. Non smontare la batteria.

3. Se iltempo di funzionamento à diventato eccessivamente breve, non utilizzare l'utensile. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.

4. In caso di contatto dell'elettrolita della batteria con gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.

5. Non cortocircuitare la batteria.

(1) Non toccare i terminali della batteria con materiale in grado di condurre elettricità.

(2) Evitare di riporre le batterie a contatto con oggetti metallici quali chiodi, monete e cosi via.

(8) Non esporre le batterie all'acqua o alla pioggia. Un cortocircuito puè provocare un elevato flusso di corrente, surriscaldamento, ustioni o rotture.

6. Non conservare l'utensile e la batteria a una temperatura superiore a 50°C (122°F).

7. Evitare di smaltire le batterie danneggiate o esaurite bruciandole. Se esposte al fuoco, le batterie possono esplodere.

8. Evitare di far cadere o di colpire la batteria.

CONSERVARE LE PRESENTI ISTRUZIONI.

Suggerimenti il prolungamento della durata della

1. Caricare le batterie prima di scaricarle completamente.

Se si nota una diminuzione di potenza dell'utensile, interrompere il lavoro e caricare la batteria.

2. Non ricaricare una batteria già completamente carica.

In caso contrario, la durata operativa della batteria potrebbe ridursi.

3. Caricare la batteria in ambienti con una temperatura compresa tra 10°C — 40°C (50°F 104°F). Prima di caricare una batteria surriscaldata, lasciarla raffreddare.

DESCRIZIONE FUNZIONALE ATTENZIONE:

+ Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e di aver rimosso la batteria.

Installazione o rimozione della batteria (Fig. 1)

+ Prima di inserire o rimuovere la batteria, spegnere sempre l'utensile.

Per rimuovere la batteria, estrarla dall’utensile facendo scorrere il pulsante sulla parte frontale della batteria. Per inserire la batteria, allineare la linguetta sulla batteria con la scanalatura dell'alloggiamento e farla scorrere fino a raggiungere la posizione corretta. Inserire sempre la batteria fino a quando si blocca in posizione con uno scatto. Se l'area rossa del lato superiore del pulsante à ancora visibile, la batteria non è completamente inserita. Inserire la batteria fino a quando l'area rossa non à più visibile. In caso contrario la batteria pu fuoriuscire accidentalmente e provocare lesioni all'operatore o a eventuali osservatori.

Non applicare una forza eccessiva per inserire la batteria. Se la batteria non score agevolmente, la manovra di inserimento non à corretta.

Regolazione della scarpa (Fig. 2)

Quando la lama perde la sua efficienza di taglio in una posizione lungo la parte tagliente, riposizionare la scarpa per utiizzare una parte afflata e inutlizzata della lama. Questo consentirà di allungare la durata della lama. Per riposizionare la scarpa, allentare la leva in senso antiorario e far scorrere la scarpa in avanti o indietro alla posizione desiderata. Serrare la leva in senso antiorario per fissare saldamente la scarpa.

Azionamento dell’interruttore (Fig. 3)

+ Prima di inserire la batteria nell’utensile, controllare se l'interruttore funziona correttamente e ritorna alla posizione *SPENTO" una volta rilasciato.

+ Se non si utilizza l'utensile, premere la sicura dal lato À per bloccare l'interruttore sulla posizione OFF.

La sicura consente di evitare di azionare

involontariamente l'interruttore di accensione.

Per accendere l'utensile premere la sicura dal lato B e

azionare l'interruttore di accensione

Per aumentare la velocità dell'utensile, aumentare la

pressione sullinterruttore. Per spegnere l'utensile,

rilasciare l'interruttore. Dopo l'uso, premere sempre la

MONTAGGIO ATTENZIONE:

+_ Prima di eseguire qualsiasi operazione sull'utensile, verificare sempre di averlo spento e di aver rimosso la batteria

Installazione o rimozione della lama

+ Rimuovere sempre lutte le schegge o le sostanze estranee che si attaccano alla lama, al morsetto della lama elo al cursore.

La mancata osservanza di questa operazione puè far

si che il fissaggio della lama risulti insufficiente, provocando lesioni gravi. Prima di installare la lama, assicurarsi che il manicotto del morsetto della lama sia in posizione di sblocco. Se il manicotto ë in posizione fissa, girarlo sulla posizione di sblocco. (Fig. 4) Inserire completamente la lama nel morsetto. II manicotto della lama ruota e in tal modo la lama viene fissata. Assicurarsi di aver posizionato correttamente la lama tentando di estrarla. La lama non deve muoversi. (Fig. 5)

+_ Se la lama non viene inserita completamente, potrebbe essere espulsa durante il funzionamento dell’utensile. Si tratta di un'eventualità estremamente pericolosa.

Per rimuovere la lama, ruotare completamente il

manicotto della lama nella direzione indicata dalla freccia.

La lama viene rimossa e il manicotto del morsetto rimane

fissa nella posizione di sblocco. (Fig. 6)

Se si rimuove la lama senza ruotare completamente il manicotto del morsetto della lama, il manicotto potrebbe non essere fissato correttamente. In tal caso, ruotare completamente il morsetto della lama, quindi fissare il manicotto nella posizione di sblocco.

FUNZIONAMENTO (Fig. 7)

ATTENZIONE: + Durante il funzionamento, premere sempre saldamente la scarpa contro il pezzo in lavorazione. Se la scarpa non rimane a contatto del pezzo durante la lavorazione, si producono forti vibrazioni e/o torsioni che possono provocare la rottura della lama determinando il rischio di lesioni.

Per proteggere le mani dalle schegge quando si taglia materiale metallico, indossare sempre i guanti Indossare sempre una protezione per gli occhi conforme alle norme nazional in vigore.

Quando si taglia materiale metallico, utilizzare sempre un refrigerante adatto (olio da taglio). Altimenti, questo causerà un'usura prematura della lama.

Se si utlizza continuativamente l'utensile fino al completo scaricamento della batteria, attendere 15 minuti prima di continuare a utilizzarlo con una nuova batteria.

Premere saldamente la scarpa contro il pezzo in lavorazione. Non fare rimbalzare l'attrezzo. Fare toccare leggermente la lama contro il pezzo in lavorazione. Fare prima una scanalatura di prova a bassa velocità . Quindi, continuare a tagliare ad una velocità maggiore.

+ Se si utlizza continuativamente l'utensile fino al completo scaricamento della batteria, attendere 15 minuti prima di continuare a utilizzarlo con una nuova batteria.

MANUTENZIONE ATTENZIONE:

+_ Prima di effettuare controlli o operazioni di manutenzione, verificare sempre di aver spento l'utensile e di aver rimosso la batteria.

Sostituzione delle spazzole di carbone (Fig. 8e 9)

Rimuovere e controllare periodicamente le spazzole di carbone.

Sostituire le spazzole quando sono consumate fino allindicatore di limite. Mantenere le spazzole di carbone pulite e libere di scorrere nei supporti.

Entrambe le spazzole di carbone devono essere sostituite contemporaneamente. Utlizzare solo spazzole di carbone dello stesso tipo.

Rimuovere i coperchi dei portaspazzola con un cacciavite. Estrarre le spazzole di carbone consumate, inserire le nuove spazzole e fissare i coperchi dei portaspazzola Per garantire la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguite dai centri di assistenza autorizzati Makita utilizzando sempre parti di ricambio Makita.

ACCESSORI ATTENZIONE:

L'utensile Makita descritto in questo manuale puà essere utilizzato con questi accessori. L'uso di qualsiasi altro accessorio potrebbe provocare lesioni personali. Utilizzare gli accessori esclusivamente per l'uso dichiarato

Per l'assistenza e ulteriori informazioni su tali accessori, rivolgersi al centro di assistenza Makita locale

+ Lame per seghetto alternativo

+ Numerosi modelli di batterie e caricabatteria originali Mekita

Valigetta di trasporto di plastica

Modello per l'Europa soltanto

1 liell tipico di pressione sonora ponderato A à di 81 dB (A). Eventuali variazioni sono comprese in 3 dB (A)

llliello acustico in funzionamento puè superare 85 dB (A).

— Indossare una protezione acustica.—

In genere, i valore efficace ponderato del'accelerazione à di 7 ms?

Quest valori sono stat ottenuti in conformità con la norma EN60745
