MANUALE UTENTE SJ-PT690R SHARP
1 MANUALE DI ISTRUZIONI 14
- Solo per uso domestico - Tipo senza bisogno di appoggio
REFRIGERATORE-CONGELATORE
F MODE D'EMPLOI 20
Compartimento frigorifero
Regolabile tra 0°C e 6°C con incrementi di 1°C.
Il frigorifero contiene refrigerante infiammabile (R600a: isobutano) e gas di isolamento esplosivo (ciclopentano). Seguire le seguenti regole per evitare inneschi ed esplosioni. - Il sistema di refrigerazione situato dietro e all'interno del frigorifero contiene refrigerante. Evitare pertanto che qualsiasi oggetto tagliente venga a contatto con il sistema di refrigerazione. - Non utilizzare dispositivi meccanici o altri apparecchi per accelerare il processo di sbrinamento. (Questo frigorifero è dotato di un sistema di sbrinamento automatico.) - Non utilizzare apparecchi elettrici all'interno del frigorifero. - Utilizzare solo la lampada specifica per il comparto frigorifero. - Non bloccare le aperture sulla circonferenza del frigorifero. - Se il sistema di refrigerazione viene forato, non toccare la presa a parete e non utilizzare fiamme aperte. Aprire la finestra e lasciare entrare l'aria nella stanza. Rivolgersi a un agente di vendita APPROVATO da SHARP per richiedere la riparazione. - Il frigorifero deve essere smaltito in modo appropriato. Portare il frigorifero in un impianto di riciclaggio per il refrigerante infiammabile e i gas di isolamento esplosivi.
Materiali infiammabili e altamente volatili come etere, petrolio, gas propano, collanti e alcol puro possono provocare esplosioni. Non riporre tali prodotti nel frigorifero. Residui eccessivi di polvere sulla spina possono essere causa di incendio. Tenere pulita la spina spolverandola regolarmente con cura. Evitare di effettuare interventi sul frigorifero. Tali interventi devono essere eseguiti solo da personale tecnico specializzato. In caso contrario si corre il rischio di shock elettrico, di incendio o di ulteriore danneggiamento. Assicurarsi che il frigorifero non costituisca un pericolo per i bambini nell'immagazzinaggio per lo smaltimento (p. es. rimuovere le guarnizioni magnetiche della porta per evitare che i bambini vi restino intrappolati).
ATTENZIONE
Non toccare il compressore e le sue parti periferiche, poiché durante il funzionamento si scaldano molto ed inoltre le varie sporgenze metalliche possono causare lesioni. Non toccare alimenti o contenitori in metallo nel comparto freezer con le mani bagnate. Ciò può dar luogo a congelamento cutaneo. Non utilizzare una prolunga o un adattatore. Evitare di collocare bevande in bottiglia o in lattina nel freezer, poiché potrebbero esplodere con il freddo. ■ Assicurarsi che il cavo di alimentazione non sia stato danneggiato durante l'installazione o lo spostamento. Se la spina o il cavo di alimentazione sono allentati, non inserire la spina di alimentazione. Ciò comporta il rischio di scosse elettriche o incendi. - Quando staccate la spina per l'alimentazione elettrica, non tirate il filo ma la spina. Anche tirando il cavo si corre il rischio di shock elettrico o di incendio. - Nel caso che il filo flessibile di alimentazione venga danneggiato, deve essere sostituito da un agente di servizio autorizzato alla SHARP, in quanto viene richiesto un filo particolare. - Nel caso di perdita di gas, arieggiate la zona aprendo le finestre, ecc. Non toccate il frigorifero o la presa di corrente. Non mettere oggetti riempiti di liquidi o oggetti instabili sulla sommità del frigorifero. - Si deve evitare che persone (compresi bambini) con funzioni fisiche, sensoriali o mentali ridotte o senza esperienza e conoscenza usino il frigorifero, a meno che non siano sotto la supervisione o non abbiano ricevuto istruzioni relative all'uso del frigorifero da parte di una persona responsabile della loro sicurezza. I bambini piccoli devono essere controllati in modo che non vi giochino.
INSTALLAZIONE
AVVERTENZE
Non installate il frigorifero in luoghi umidi o bagnati, in quanto l'isolamento potrebbe venir compromesso e dar luogo a perdite. Inoltre, all'esterno del frigorifero potrebbe accumularsi della condensa.

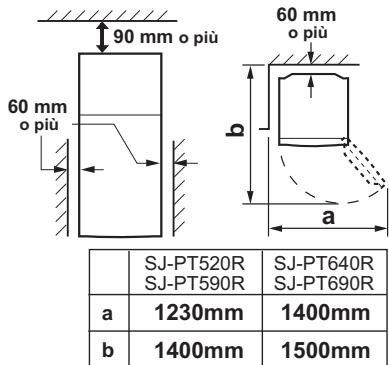

1 Assicurarsi che lo spazio circostante al frigorifero sia sufficiente per la ventilazione.
- L'illustrazione mostra lo spazio minimo necessario per l'installazione del frigorifero. È diverso dallo spazio nella condizione di misurazione della quantità di consumo di corrente.
- Aumentando lo spazio circostante al frigorifero, è possibile diminuire il consumo di corrente.
- Se lo spazio circostante al frigorifero è minore rispetto alle dimensioni indicate nell'illustrazione, la temperatura dell'unità può essere eccessiva o possono verificarsi forti rumori o guasti.
2 Per mezzo dei due piedini sul bordo frontale regolabili, assicuratevi che il frigorifero appoggi stabilmente e in linea con il pavimento. 3 Rimuovere le 2 viti nella parte inferiore dell'involucro, quando usarle per inserire i copripedali (in dotazione all'interno del compartimento frigorifero)
NOTA
- Posizionare il frigorifero in modo che la spina sia accessibile.
- Non installate il frigorifero in zone esposte alla luce del sole.
- Non installate il frigorifero nelle dirette vicinanze di sorgenti di calore.
- Non appoggiarlo direttamente al pavimento. Fornire al contrario un adeguato supporto.
Durante il trasporto
- Utilizzando le ruote orientabili, è possibile spostare in avanti e indietro.
- Trasportate il frigorifero mantenendolo per le maniglie situate sul lato posteriore e sul fondo.
Ruota orientabile
Prima di usare il frigorifero
Pulire le parti interne con un panno imbevuto di acqua calda. Se si utilizza acqua saponata, pulire le parti completamente con acqua.
INDICATORE DELLA TEMPERATURA
Questo frigorifero è dotato di un indicatore della temperatura nello scomparto congelatore, per consentire di controllare la temperatura media nella zona più fredda.
Zona più fredda
Il simbolo indica la zona più fredda dello scomparto congelatore. (Il balconcino sportello alla stessa altezza non è la zona più fredda.)
Controllo della temperatura nella zona più fredda
È possibile eseguire controlli regolari per assicurarsi che la temperatura della zona più fredda sia corretta e, se necessario, regolare il controllo della temperatura del frigorifero.
Per mantenere una temperatura corretta all'interno dell'apparecchio, controllare che l'indicatore della temperatura sia sempre BLU. Se l'indicatore della temperatura diventa BIANCO, la temperatura è troppo elevata; in quel caso, aumentare l'impostazione del controllo della temperatura del frigorifero e attendere 6 ore prima di controllare di nuovo l'indicatore della temperatura.
BLU Impostazione corretta
BIANCO Temperatura troppo elevata, regolare il controllo della temperatura del frigorifero.
NOTA
- La temperatura interna del frigorifero dipende da vari fattori, come la temperatura del locale, la quantità di cibo conservata e la frequenza di apertura dello sportello.
- Se si è introdotto cibo da poco o se si è lasciato lo sportello aperto per un certo tempo, è normale che l'indicatore della temperatura diventi BIANCO.

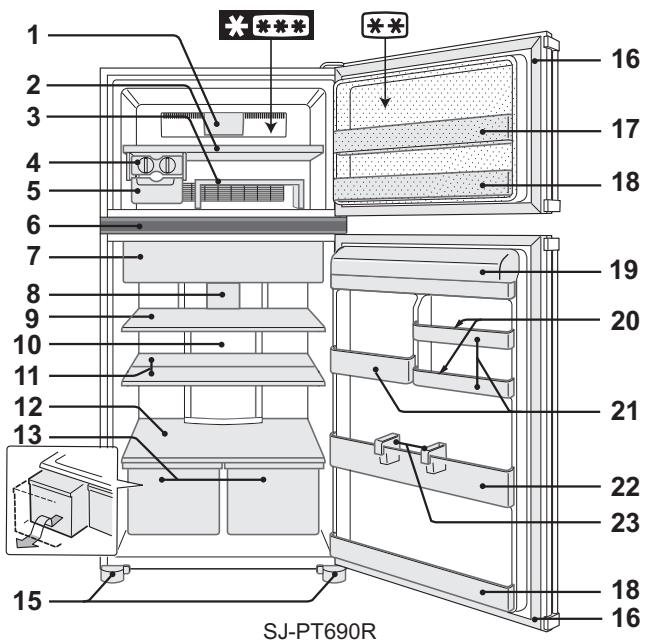

- Sezione a 2 stelle ** solo per la conservazione di cibi congelati. 1. Luce LED del freezer 2. Ripiano del freezer 3. Vassoio rimovibile
È possibile creare due livelli, che danno la possibilità di conservare gli alimenti separatamente. Se utilizzato capovolto, è possibile conservare alimenti in maniera ordinata.
(Nel compartimento frigorifero)
4. Vassoi produzione cubetti ghiaccio
1) Non riempite troppo le formelle per i cubetti di ghiaccio. Questi ultimi, altrimenti, una volta congelati, si attaccheranno l'uno all'altro. 2) Quando sono pronti i cubetti di ghiaccio, girate la leva in senso orario per scaricare il ghiaccio nella vaschetta per cubetti di ghiaccio.
NOTA Non preparare il ghiaccio con la vaschetta per cubetti di ghiaccio né versare olio in essa. La vaschetta per cubetti di ghiaccio potrebbe spaccarsi.
Vaschetta per cubetti di ghiaccio 5. Vaschetta per cubetti di ghiaccio 6. Pannello di controllo 7. Scomparto alimenti freschi e sportello 8. Luce LED del frigorifero 9. Ripiani del frigorifero
10. Pannello di alluminio di raffreddamento (Hybrid cooling system)
Il pannello è raffreddato dal retro, quindi il compartimento frigorifero viene raffreddato indirettamente. In quel modo, il cibo viene raffreddato delicatamente, senza essere esposto al flusso di aria fredda e non si secca.

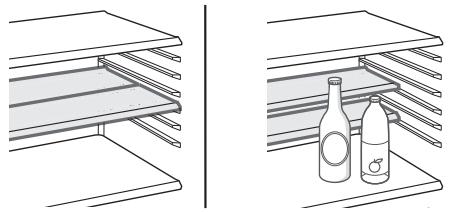

11. Ripiano divisibile
La posizione del ripiano può variare in base alle dimensioni dei prodotti alimentari da conservare.
12. Ripiano per frutta e verdura
13. Cassetti per frutta e verdura
14. Pannello di separazione
15. Piedini regolabili e coperchi (2 pezzi)
16. Guarnizioni magnetiche della porta (2 pezzi)

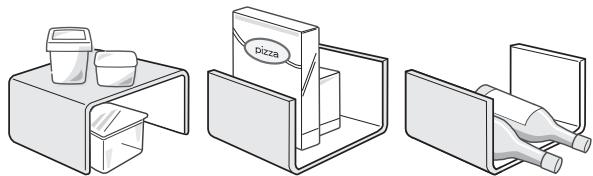

17. Balconcino multi uso
Gli articoli alimentari alti (ad esempio cartoni della pizza) possono essere riposti spostando il divisore alla parte inferiore della vaschetta verso l'alto.
18. Balconcini sportello (2 pezzi)
19. Balconcino frigorifero e coperchio
20. Portauova (2 pezzi)
21. Balconcini di servizio (2 pezzi)
SJ-PT520R piccolo medio
SJ-PT590R piccolo medio
SJ-PT690R grande medio
NOTA (Solo per i modelli SJ-PT690R)
Non sostituire il balconcino di servizio destro con quello sinistro e viceversa.
22. Balconcino portabottiglie
23. Fermabottiglie / Dispositivi anti caduta (2 pezzi)
Impedisce alle bottiglie di cadere. Può essere utilizzato anche per contenere prodotti alimentari di forma allungata.
Unità di deodorizzazione
Un catalizzatore di deodorizzazione è installato nel percorso del flusso d'aria fredda. Non sono necessarie manutenzione e pulizia.
Porta reversibile
È possibile predisporre la porta per l'apertura a sinistra. Per modificare la porta è necessario un KIT PER CERNIERA FRIGORIFERO (per l'apertura a sinistra), SJ-L55CRD. Per ulteriori informazioni sul kit e sull'operazione di modifica, rivolgersi ad un agente del servizio di assistenza approvato da SHARP.
ATTENZIONE SHARP consiglia di affidarsi a personale qualificato per tutte le modifiche.

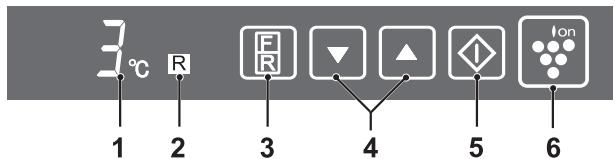

Pannello di controllo
1. Display per l'impostazione della temperatura
Viene visualizzata la temperatura preimpostata del compartimento selezionato. Non si tratta di una temperatura effettiva del compartimento.
2. Display del compartimento selezionato
3. Tasto di selezione
Il compartimento selezionato può essere modificato premendo il tasto di selezione.
Premere il tasto di sezione
Display iniziale del compartimento frigorifero
Display iniziale del
Usare per selezionare la temperatura.
5. Tasto
Usare per finalizzare l'impostazione della temperatura.
6. Tasto Plasmacluster e display
Premere per avviare/annullare il funzionamento dello ionizzatore "Plasmacluster".
NOTA
- Il display per l'impostazione della temperatura e il compartimento selezionato si spengono nel minuto di inattività. (Premendo uno dei due tasti, si accendono nuovamente).
- Il display Plasmacluster rimane acceso.
Ionizzatore "Plasmacluster"
Lo ionizzatore "Plasmacluster" inizia a funzionare automaticamente quando viene acceso il frigocongelatore.
Per annullare il funzionamento
Premere il tasto " (la luce si spegne).
Per avviare l'operazione
Premere nuovamente il tasto ww
Note sul funzionamento dello ionizzatore "Plasmacluster"
Lo ionizzatore contenuto all'interno del frigocongelatore rilascia gruppi di ioni, cioè masse di ioni positivi e negativi, nello scomparto del congelatore e in quello del frigorifero. Questi gruppi di ioni riducono la formazione del fungo della muffa.
- Nel frigocongelatore potrebbero esserci alcuni odori leggeri. Si tratta dell'odore dell'ozono, generato dallo ionizzatore. La quantità di ozono è minima e si decompone rapidamente nel frigocongelatore.
Controllo temperatura
Il frigorifero controlla la temperatura automaticamente. Se necessario, regolate la temperatura come spiegato di seguito.

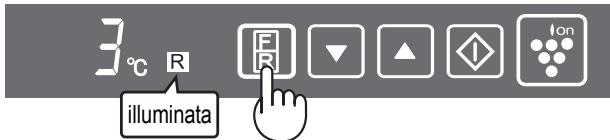

Compartimenti frigorifero
Regolabile nell'intervallo compreso tra 0°C e 6°C con incrementi di 1°C
1 Premere il tasto di selezione.
2 Premere il tasto / e impostare la temperatura.
[▲: aumento, ▼: diminuzione]
3 Premere il tasto

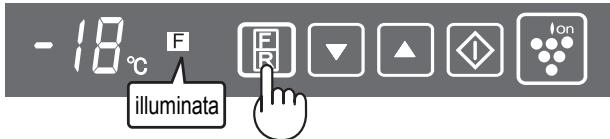

Regolabile nell'intervallo compreso tra -13 °C e -21 °C con incrementi di 1 °C.
1 Premere il tasto di selezione.
2 Premere il tasto ▲/▼ e impostare la temperatura.
[▲: aumento, ▼: diminuzione]
3 Premere il tasto
Allarme sportello
Quando lo sportello del frigorifero e del freezer viene lasciato aperto, l'allarme dello sportello suona.
- L'allarme dello sportello suonerà 1 minuto dopo l'apertura dello sportello e di nuovo dopo 1 minuto (una volta in ogni situazione).
- Se lo sportello viene lasciato aperto per circa 3 minuti, l'allarme suona continuamente.

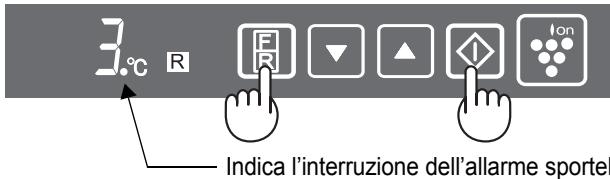

Per annullare il segnale d'allarme
Premere il tasto di selezione in modo continuato per almeno 3 secondi, tenendo premuto allo stesso tempo il tasto "◇".
Lo stesso procedimento si usa per riattivare il segnale d'allarme.
CONSERVAZIONE DEGLI ALIMENTI
La refrigerazione riduce la velocità di deperimento dei cibi. Per massimizzare la durata di conservazione dei prodotti alimentari deperibili, assicuratevi che il cibo sia della qualità più fresca possibile. La seguente guida generale è per consentire una più lunga conservazione dei cibi.
Frutta / Verdura
Per minimizzare le perdite di umidità, frutta e verdura devono essere leggermente avvolte in materiali plastici quali, ad esempio, pellicole o sacchetti (da non chiudere ermeticamente) e quindi inseriti nel cassetto per frutta e verdura.
Latticini e uova
- Molti prodotti derivati dal latte hanno la scadenza di consumo indicata sulla confezione esterna, la quale illustra sia la temperatura consigliata che la durata di conservazione del prodotto. Le uova devono essere riposte nel portauova.
Carne / Pesce / Pollame
- Mettete su un piatto e coprite con carta o con pellicola in plastica.
- Riponete le fette grandi di carne, di pesce o di pollame in fondo alle mensole.
- Assicuratevi che tutti i cibi cotti siano accuratamente avvolti oppure che siano posti in contenitori a chiusura ermetica.
NOTA
- Disponete gli alimenti sui ripiani omogeneamente per consentire che l'aria di raffreddamento possa circolare in modo efficiente.
- Gli alimenti caldi devono essere fatti raffreddare prima di essere riposti nel frigorifero. Gli alimenti caldi aumentano infatti la temperatura interna e potrebbero far deperire altri alimenti ivi conservati. Non ostruite l'entrata e l'uscita del circuito di circolazione dell'aria fredda con alimenti o con contenitori; altrimenti, gli alimenti potrebbero non venire raffreddati bene.
- Tenere la porta debitamente chiusa.
Non riponete alimenti direttamente all'uscita dell'aria fredda, in quanto l'alimento si potrebbe congelare.
Per un migliore congelamento
I cibi devono essere freschi. - Congelate piccole quantità di cibo per volta al fine di congelarle rapidamente. - I cibi devono essere depositati o coperti appropriatamente e deve essere rimossa tutta l'aria per garantire una chiusura ermetica. - Disponete i cibi omogeneamente nel freezer. - Etichettate le buste o i contenitori per tenere un inventario dei cibi congelati.
MANUTENZIONE E PULIZIA
AVVERTENZE
- Innanzi tutto rimuovere la spina del frigorifero dalla presa di rete in modo da prevenire le scosse elettriche. Non versare dell'acqua direttamente sull'esterno o nell'interno del frigorifero stesso. Ciò potrebbe causare l'ossidazione e il danneggiamento dell'isolamento elettrico.
IMPORTANTE
Per evitare che le superfici interne e i componenti in plastica si incrinino, seguire i seguenti suggerimenti.
- Pulire qualsiasi olio alimentare attaccato ai componenti in plastica.
- Alcuni prodotti chimici per la pulizia della casa potrebbero arrecare danni; usare quindi solo detersivo per piatti diluito (acqua saponata).
- Se si usa un detersivo non diluito oppure non si elimina completamente l'acqua saponata, le parti in plastica potrebbero incrinarsi.
1. Togliere i ripiani e i balconcini dal frigorifero e dalla porta. Lavarli in acqua calda saponata. Sciacquarli in acqua corrente e asciugarli. (Solo il ripiano per frutta e verdura non è rimovibile). 2. Pulire l'interno del frigorifero con un panno precedentemente immerso in acqua e sapone. Quindi, usare acqua fredda per eliminare l'acqua saponata. 3. Detersi con un panno umido anche l'esterno, qualvolta ciò fosse necessario. 4. Detersi la guarnizione magnetica della porta con uno spazzolino da denti e con acqua calda saponata. 5. Strofinare il pannello di controllo con un panno asciutto.
NOTA
- Per evitare danni al frigorifero, non utilizzare detergenti forti o solventi (lacca, vernice, detergente in polvere, benzina, acqua bollente ecc.).
- Se l'alimentazione dovesse essere interrotta, attendere almeno 5 minuti prima di ricollegare alla rete elettrica il frigorifero.
- I ripiani di vetro pesano circa 3 kg ciascuno. Quando li rimuovete dal frigorifero o li trasportate, manteneteli saldamente.
- Quando del succo o un liquido simile viene versato vicino al pannello di controllo, rimuoverlo direttamente, poiché può causare il malfunzionamento del pannello di controllo.
- All'interno del frigorifero non lasciate cadere oggetti né colpite le pareti, in quanto ciò potrebbe creare delle spaccature.
Scongelamento
Lo scongelamento avviene in maniera completamente automatica grazie a un sistema di recupero energetico unico.
Quando la lampadina del compartimento è bruciata
Contattare un agente del servizio di assistenza approvato da SHARP per richiedere una luce di ricambio per il vano. La luce del vano deve essere rimossa solo da personale qualificato.
Spegnimento del Vostro frigorifero
Se spegnete il vostro frigorifero quando siete assenti per un periodo più o meno lungo, rimuovete tutti i cibi e pulite completamente l'interno. Togliete il cavo di alimentazione elettrica dalla presa di corrente e lasciate tutte e due le porte aperte.
CHE COSA BISOGNA FARE PRIMA DI
CHIAMARE IL SERVIZIO DI ASSISTENZA
Prima di chiamare il servizio di assistenza controllate i seguenti punti.
| Problema | Soluizione |
| La parte esterna del frigorifero risulta calda quando viene toccata | Questo è normale. Nei frigoriferi è situato un tubo caldo per prevenire la formazione di condensa. |
| Il frigorifero emette rumore. | Ènormale che il frigorifero produca i seguenti rumori.Forte rumore prodotto dal compressore quando sta avviandosi a funzionare.II rumore si attenua dopo un momento.Forte rumore prodotto una volta al giorno dal compressore. Rumore prodotto immediamente dopo l'operazione automatica di disgelamento.Rumore della circolazione del fluido (rumore di gorgoglio e rumore di liquido che "frizza") --- Rumore del refrigerante che ricircola nelle tubazioni.Rumore di scricchiolio, squittio --- Rumore prodotto dall'espansione e contrazione delle pareti interne e delle parti interne durante il congelamento. |
| Si forma della condensa o del ghiaccio sulle parti interne o esterne del frigorifero. | Ciò può verificarsi in uno dei seguenti casi. Utilizzato un panno umido per rimuovere il ghiaccio e un panno asciutto per rimuovere la condensa.Quando I'umidità dell'ambiente è elevata.Quando la porta viene aperta e chiusa spesso.Quando vengono conservati prodotti alimentari molto umidi.(È necessario un involucro). |
| I prodotti alimentari nel compartmento frigorifero si congelano. | Il frigorifero funziona per lungo tempo con controllo temp. frigoriferoinpostato su 0 °C?Il frigoriferoinziona per lungo tempo con controllo temp. freezer impostatosu -21 °C?Una Bassa temperatura della stanza più causare il congelamento dei cibi conservatianche se il controllo temp. frigoriferò è impostato a 6 °C. |
| Nel compartmento c'è un odore sgradevole. | È necessario un involucro per i prodotti alimentari con un odore forte.L'unità di deodorizzazione non è in grado di rimuovere tutti i cattiivi odori. |
Rivolgetevi all'agente del più vicino servizio di assistenza APPROVATO da SHARP.
Attenzione:
Il dispositivo è contrassegnato da quel simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.
1. Nell'Unione europea
Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura! Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.
In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati. In alcuni paesi, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile.
*) Per maggiori informazioni si prega di contattare l'autorità locale competente.
Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.
Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari, prevenendone il potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.
2. In paesi che non fanno parte dell'UE
Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul modo di smaltimento corretto.
Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.
AVVERTENZA
(Fare riferimento al capitolo di DESCRIZIONE)
