KASUTUSJUHEND SJ-PT690R SHARP
Ainult majapidamises kasutamiseks. Eraldi seisev tüüp.
KÜLMIK-SÜGAVKÜLMIK
KASUTUSJUHEND . .98
Protsessi peatamiseks
Vajutage nuppu. (Tuli kustub).
Töö alustamiseks
Külmik sisaldab kergestisüttivat jahutusvedelikku (R600a isobutaani) ja isolatsioonis ringlevat gaasi (tsüklopentaani). Järgige süttimise ja plahvatuse vältimiseks järgmisi eeskirju. Külmiku taga ja sees paiknev jahutussüsteem sisaldab jahutusvedelikku. Vältige teravate esemete puutumist jahutussüsteemiga. - Ärge kasutage sulatamisprotsessi kiirendamiseks mehaanilisi seadmeid ega muid vahendeid. (Selles külmikus kasutatakse automaatset sulatussüsteemi.) - Ärge kasutage külmiku sees elektriseadmeid. - Kasutage ainult külmiku sektsiooni jaoks ettenähtud lampi. - Ärge blokeerige ventilatsiooniavasid külmiku ümbruses. - Jahutussüsteemi lõhkemise korral ärge puudutage seinakontakti ega kasutage lahtist tuld. Avage aken ja tuulutage ruumi. Pöörduge seejärel SHARP'i volitatud teeninduskeskusesse. Külmik tuleb kõrvaldada nõuetekohaselt. Viige külmik ümbertöötlemistehasesse tuleohtliku jahutusvedeliku ja isolatsioonigaaside ümbertöötlemiseks. - Lenduvate ja kergestisüttivate ainete (eeter, bensiin, propaan, liimid, absoluutne alkohol jms.) puhul võib tekkida plahvatusoht. Ärge hoidke selliseid aineid külmikus. Toitepistikule kogunev tolm võib tekitada tuleohtu. Puhastage pistik hoolikalt tolmust. - Ärge proovige külmikut ümber ehitada ega selle detaile lahti võtta. See võib põhjustada tuleohtu, elektrilööki või kehavigastusi. Külmiku kõrvaldamisel hoiustamisel hoolitsege, et see ei oleks ohtlik lastele (nt eemaldage laste lõksu jäämise vältimiseks magnetilised uksesulgurid).
TÄHELEPANU
- Ärge katsuge kompressorisõlme või selle ümber paiknevaid alasid, kuna töö ajal muutuvad nad äärmiselt kuumaks ning nende metallservad võivad tekitada vigastusi.
- Ärge puudutage märgade kätega sügavkülmiku sektsioonis asuvaid toiduaineid ega metallkonteinereid. See võib põhjustada külmakahjustust.
- Ärge kasutage pikendusjuhet ega adapterpistikut.
- Ärge asetage sügavkülmikusse pudeli- ega purgijooke, kuna need võivad külmumisel puruneda. Veenduge, et toitejuhe ei ole paigaldamise ega teisaldamise käigus kahjustada saanud. Ärge ühendage pistikut, kui toitepistik või -juhe on lahti. See võib põhjustada elektrilöögi või tulekahju. Külmiku toite katkestamiseks eemaldage toitepistik pistikupesast. Ärge sikutage toitejuhet. See võib põhjustada elektrilööke või tuleohtu. ■ Kui painduv toitekaabel saab vigastada, peab selle välja vahetama SHARPi poolt tunnustatud hooldustehnik, kuna asendamiseks tuleb kasutada spetsiaalset kaablit. ■ Kui külmikust lekib gaasi, avage aken, õhutage ruumi jne. Ärge katsuge külmikut ega toiteplokki.
- Ärge asetage külmikule vedelikku sisaldavaid või ebakindlaid esemeid. ■ Külmikut ei tohiks ilma järelevalveta või eelneva juhendamiseta kasutada füüsiliste, vaimsete või meelepuuetega, aga ka väheste kogemuste või teadmistega inimesed (sh lapsed). Täiskasvanud peaksid jälgima, et lapsed ei mängiks külmikuga.
PAIGALDAMINE
ETTEVAATUST
- Ärge paigutage külmikut niiskesse või märga kohta, kuna see võib kahjustada seadme isolatsiooni ja põhjustada leket. Samuti võib külmiku väliskorpusele sadestuda kondensaat, mis põhjustab roostetamist.

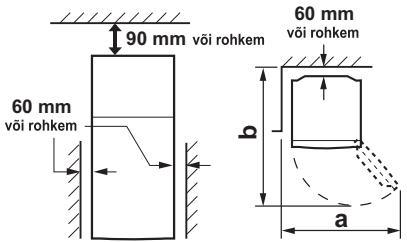

1. Jätke külmiku ümber piisavalt ventilatsiooniruumi.
- Joonisel on näidatud minimaalsed külmiku paigaldamiseks vajalikud vahekaugused. Need on erinevad paigaldusruumist sõltuvalt külmiku tarbitavast võimsusest.
- Jättes rohkem ruumi, on külmikut võimalik kasutada väiksema energiakuluga. Külmiku ümber joonisel näidatust väiksema ruumi jätmine võib põhjustada temperatuuri tõusu seadmes, tugevat müra ja riket.
2. Keerake kahte külmiku esikülje all asuvat reguleeritavat jalga, kuni külmik toetub kindlalt põrandale ja on sellega tasapinnas. 3. Eemaldage 2 kruvi korpuse alaosast ning kasutage neid jalusekaitsete kinnitamiseks (asuvad tarnimisel külmiku sektsioonis).
MÄRKUS
- Asetage külmik selliselt, et teil oleks võimalik ligi pääseda toitepistikule.
- Ärge asetage külmikut otsese päikesevalguse kätte.
- Ärge paigutage külmikut kuumust kiirgava seadme kõrvale.
- Ärge asetage külmikut otse maapinnale. Leidke külmikule sobiv alus.

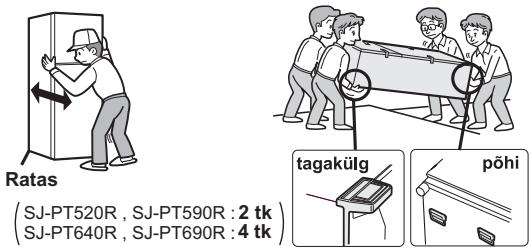

Transportimisel
Rattad võimaldavad külmikut edasi ja tagasi liigutada. Külmiku kandmisel hoidke kinni külmiku tagaküljel ja põhjal asuvatest käepidemetest.
Enne külmiku kasutamist
Peske külmiku sisemust soojas vees niisutatud lapiga. Seebivee kasutamisel puhastage selle jäljed veega hoolikalt maha.
TEMPERATUURINÄIDIK
Külmik on varustatud külmikusektoris asuva temperatuurinäidikuga, mis võimaldab teil kontrollida keskmist temperatuuri kõige külmemas tsoonis.
Kõige külmem tsoon
See sümbol tähistab külmikusektori kõige külmemat tsooni. (Samal kõrgusel asuv uksetasku ei kuulu kõige külmemasse tsooni.)
Sümbol
Temperatuurikontroll külmimas tsoonis
Teil on võimalus regulaarselt kontrollida nõuetekohast temperatuuri külmiku kõige külmemas tsoonis ning reguleerida vajaduse korral külmiku temperatuuriregulaatorit. Külmikus nõuetekohase temperatuuri hoidmiseks jälgige, et temperatuurinäidik oleks alati SININE. Kui temperatuurinäidik muutub VALGEKS, on temperatuur liiga kõrge ning sel juhul tuleb tõsta külmiku temperatuuriregulaatori seadeväärtust ja oodata 6 tundi enne temperatuurinäidiku uuesti kontrollimist.
SININE – Õige seade
VALGE – Liiga kõrge temperatuur, reguleerige külmiku temperatuuriregulaatorit.
MÄRKUS
- Sügavkülmiku sisetemperatuur sõltub mitmesugustest teguritest nagu ruumi keskkonnatemperatuur, toidukogus ja ukse avamise sagedus. Värske toidu lisamisel või ukse mõneks ajaks avatud jätmisel on temperatuurinäidiku VALGEKS muutumine normaalne.
EST
- 2 tärniga tähistatud sektor (∗∗) ainult külmutatud toiduainete hoidmiseks.

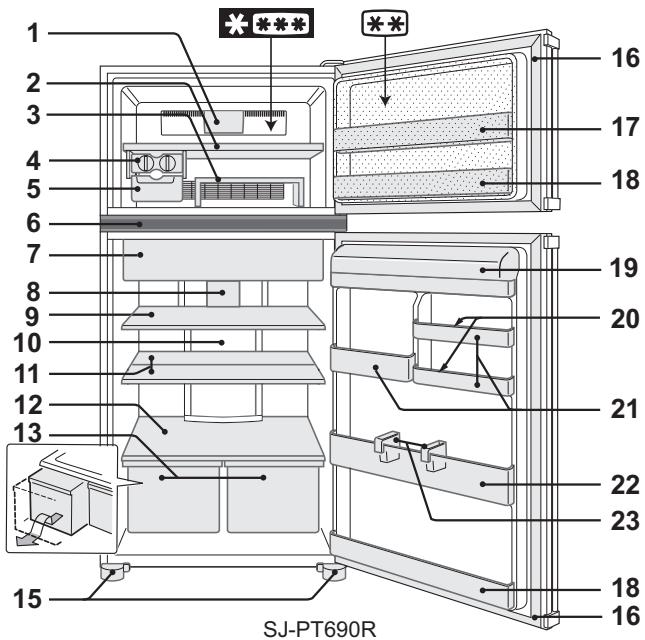

1. Sügavkülmiku LED-indikaator
2. Sügavkülmiku riiul
3. Liikuv riiul
Te saate moodustada kaks taset, võimaldamaks toidu eraldi hoidmist. Ümberpööratult kasutades saate toitu puhtalt selles riulis hoida.
(Külmikusektoris)
1) Ärge täitke jääkuubikukandikuid ülemäärase veega, kuna sel juhul külmuvad jääkuubikud üksteise külge.
2) Kui jääkuubikud on valmis, pöörake hooba kellaosuti liikumissuunas - sellega kallatakse kuubikud jääkuubikukarpi.
MÄRKUS
8. Külmiku LED-indikaator
9. Külmikuriiul
10. Hübriid-jahutuspanel (alumiiniumpanel)
Paneeli jahutatakse tagantpoolt, jahutades nii kaudselt külmikusektori. Sel viisil tagatakse toidu sujuv jahutamine ilma seda külma õhuvooluga mõjutamata.

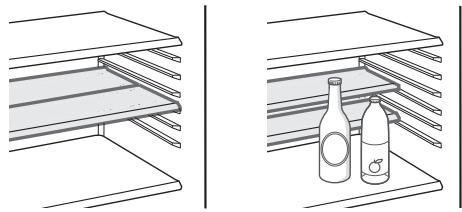

11. Poolriiul (1 paar)
Riiuli asendit on võimalik kohandada vastavalt hoitavate toiduainete mõõtmetele.
12. Puu- ja juurviljariiul
13. Puu- ja juurviljalaegas
& (SJ - PT520R, SJ - PT590R:1tk)\ & (SJ - PT640R, SJ - PT690R:2tk)
14. Vahesein
16. Magnetilised uksesulgurid (2 tk)
17. Elastne tasku
Körgete toidupakendite (nt pitsakarpide) hoidmiseks võib sektsiooni tasku põhjast välja tõsta.
18. Uksetaskud (2 tk)
19. Külmiku tasku & kiate
20. Munahoidikud (2 tk)
21. Mitmeotstarbelised taskud
SJ-PT520R väike keskmine
SJ-PT640R keskmine keskmine
SJ-PT590R väike keskmine
SJ-PT690R suur keskmine
MÄRKUS (Ainult mudelitel SJ-PT690R)
Ärge vahetage parempoolset mitmeotstarbelist taskut vasakpoolsega ega vastupidi.
22. Pudelitasku
23. Pudelisulgur / Pudeliriulid (2 tk)
Takistab pudelite vms. ümberkukkumist. Seda võib kasutada ka pikavarreliste aedviljade püstihoidmiseks.
Lõhnaeemaldussõlm
Külma õhu teele on paigaldatud lõhnaeemalduse katalüsaator. See ei vaja hooldust ega puhastamist.
Ümberpööratav uks
Ust on võimalik vahetada avanemaks vasakult. Ukse kohandamiseks on vaja KÜLMIKU HINGEKOMPLEKTI (vasakpoolseks avanemiseks) SJ-L55CRD. Komplekti ja kohandamise suhtes pöörduge oma lähima SHARPi poolt volitatud remonditeenuse pakkuja poole.
TÄHELEPANU! SHARP soovitab kõikide kohandamistööde teostamist pädeva isiku poolt.

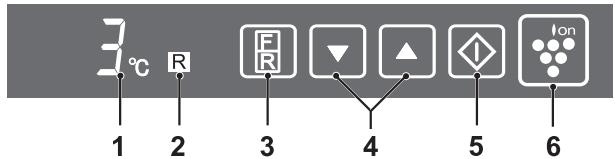

Juhtpaneel
Kuvar näitab valitud sektsiooni eelseade temperatuuri. See ei kujuta endast sektsiooni tegelikku temperatuuri.
2. Valitud sektsiooni näidik
3. Valikunupp
Valitud sektsiooni vahetamiseks kasutage valikunuppu.
Kasutage temperatuuri valikuks.
5. nupp
Lõpetab temperatuuri seadmise.
6. Plasmaklasteri nupp ja näidik
Vajutage plasmaklasteri sisse-/väljalülitamiseks.
MÄRKUS
- Temperatuuri ja sektsioonivaliku näidikud kustuvad 1 minut pärast viimast kasutamist. (Kummalegi nupule vajutamisel süttivad need uuesti.)
- Plasmaklasteri kuvar jääb põlema.
Õhupuhasti "Plasmacluster" alustab automaatselt tööd koos külmiku sisselülitamisega.
Funktsiooni äramuutmiseks
Vajutage "[10]" nupule (tuli kustub).
Toimingu alustamiseks
Vajutage uuesti "nupule"

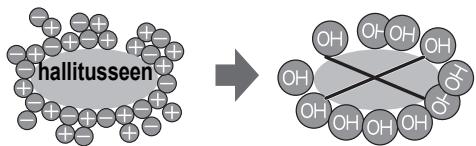

Märkused Ionizer "Plasmacluster" töö kohta
Külmiku sees asuv ionisaator vallandab ioonikobaraid (positiivsete ja negatiivsete ioonide kogumeid) nii sügavkülmiku kui külmiku sektsiooni. Need ioonikobarad takistavad õhu teel edasi kanduva hallitusseene levikut.
Külmikus võib mõnikord tunda nõrka lõhna. See on ionisaatori poolt tekitatud osooni lõhn. Tekkiva osooni kogus on väga väike ning see laguneb külmikus kiiresti.
Temperatuuri reguleerimine
Külmik kontrollib oma temperatuuri automaatselt. Vajaduse korral on võimalik temperatuuri siiski reguleerida järgneval moel.

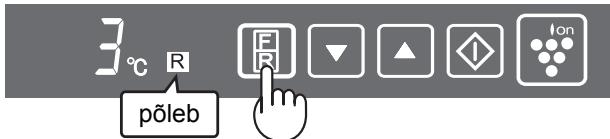

Külmiku sektsioon
Reguleeritav vahemikus 0°C kuni 6°C sammuga 1°C.
1 Vajutage valikunupule.
2 Vajutage ▲/∇ nupule ja seadke temperatuur. (▲: tõsta, ∇: langetada)
3 Vajutage "◇"-nuppu.

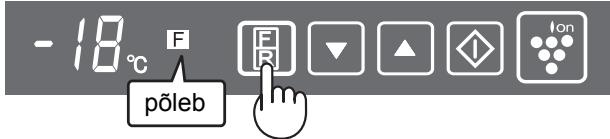

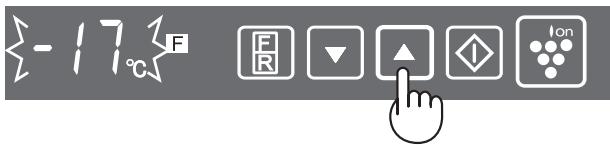

Sügavkülmiku sektsioon
Reguleeritav vahemikus -13°C kuni -21°C sammuga 1°C.
1 Vajutage valikunupule.
2 Vajutage ▲/∇ nupule ja seadke temperatuur. (▲: tõsta, ∇: langetada)
3 Vajutage "◇"-nuppu.
Ukse helisignaal
Külmiku või sügavkülmiku ukse lahti jätmisel kõlab ukse helisignaal.
- Ukse helisignaal kõlab 1 minuti vältel pärast ukse avamist ning uuesti 1 minuti möödumisel (üks kord korraga).
- Ukse ca 3 minutiks lahti jätmisel jääb helisignaal pidevalt tööle.

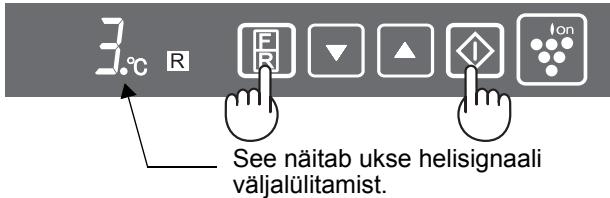

Helisignaali äramuutmiseks
Vajutage 3 sekundit või kauem pidevalt valikunupule, hoides all "◇" nuppu.
Sama meetodit kasutatakse helisignaali taasalustamiseks.
TOIDUAINETE HOIDMINE
Külmik aeglustab toidu riknemist. Et tagada riknevatele toiduainetele maksimaalne säilivusaeg, ostke võimalikult värskeid toiduaineid. Järgnevalt on toodud mõned üldised juhised, mis aitavad pikendada toidu säilivusaega.
Puuviljad / juurviljad
Et vähendada niiskusekadu, tuleks puu- ja juurviljad pakkida (mitte õhukindlalt sulgeda) plastümbrisesse, näit. pakkekiled, kotid, ja asetada puu- ja juurviljalaekasse.
Piimatooted ja munad
- Suuremal osal piimatoodetel on pakendil näidatud säilivusaeg ning soovitatav säilitamistemperatuur.
- Mune tuleks hoida munahoidikus.
Liha / kala / linnuliha
- Asetage vaagnale või taldrikule ning katke paberi või pakkekilega.
- Suuremad liha-, kala- või linnuliha tükid asetage riiulite tagumisse serva.
- Veenduge, et valmistoidud oleks kindlalt pakitud või asetatud õhukindlalt suletud anumasse.
MARKUS

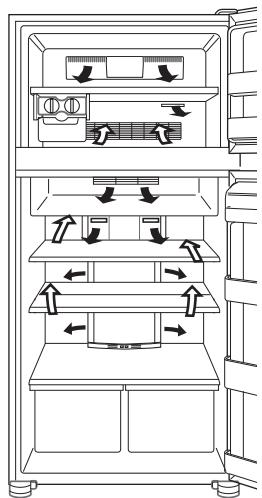

- Asetage toiduained riiulitele ühtlaselt, et jahutav õhk saaks külmikus tõhusalt ringelda. Kuumad toidud tuleb enne külmikusse asetamist maha jahutada. Kuumade toitude asetamine külmikusse tõstab külmiku temperatuuri ja suurendab toiduainete riknemise ohtu.
- Ärge blokeerige ringleva külma õhu sisse- ja väljalaskeavasid toiduainete või anumatega; vastasel korral ei jahutata kõiki külmikus olevaid toiduaineid ühtlaselt.
- Hoidke külmiku uks kindlalt kinni.
Ärge asetage toitu otse külma õhu sisselaskeava ette. See võib põhjustada toidu külmumist.
Juhised külmutamiseks
Külmutatavad toiduained peaksid olema võimalikult värsked. - Et külmutamine oleks kiire, külmutage korraga ainult väike kogus toiduaineid. - Toiduained peavad olema korralikult pakitud või kaetud ja õhk peaks olema pakendist välja surutud. - Asetage toit sügavkülmikusse ühtlaselt. - Märgistage kotid siltidega, et säilitada ülevaadet külmutatud toiduainetest.
HOOLDUS JA PUHASTAMINE
ETTEVAATUST
Kõigepealt tõmmake välja külmiku toitepistik, et vältida elektrilööki. - Ärge valage vett otse korpuse välis- või siseküljele. See võib põhjustada roostetamist või elektriisolatsiooni lagunemist.
TÄHELEPANU
Sisepindade ja plastikosade mõranemise vältimiseks järgige neid soovitusi.
- Pühkige ära kõik plastikosade külge sattunud toidurasvad.
- Mõned majapidamises kasutatavad puhastusvahendid võivad külmikut kahjustada, seepärast kasutage ainult lahjendatud pesuvedelikku (seebivett). Kui kasutatakse lahustamata pesuvahendit või kui pesuvahendi jääke ei pühita korralikult maha, võivad plastikosadesse tekkida mõrad.
1 Eemaldage külmiku seest ja ukse küljest kõik riiulid ja taskud. Peske neid sooja veega, millele on lisatud veidi nõudepesuvahendit; loputage puhtas vees ja kuivatage. (Ainult puu- ja juurviljariiul ei ole eemaldatav.) 2 Puhastage külmiku sisemust nõudepesuvahendit sisaldavas soojas vees niisutatud lapiga. Seejärel pühkige puhastusvahend külma vee abil maha. 3 Kasutage külmkapi välispinna puhastamiseks ainult pehmet lappi. 4 Magnetilise uksesulguri puhastamiseks kasutage hambaharja ja sooja vett, kuhu on lisatud veidi nõudepesuvahendit. 5 Pühkige juhtpaneeli kuiva lapiga.
MARKUS
Külmiku kahjustamise vältimiseks ärge kasutage tugevatoimelisi puhasteid ega lahusteid (lakk, värv, lihvpulber, keev vesi jne). - Kui külmiku pistik on kontaktist välja tõmmatud, oodake enne selle tagasipanekut vähemalt 5 minutit. - Iga klaasriul kaalub umbes 3 kg. Hoidke neist kindlalt kinni, kui eemaldate need külmikust või kannate teise kohta. - Kui mahla või muu taoline vedelik tilgub juhtpaneeli ümbrusesse, pühkige see kohe ära. See võib põhjustada juhtpaneeli riket. - Ärge visake esemeid külmiku põrandale ega asetage pudeleid vms hooletult vastu külmiku siseseina. Külmiku sisemus võib mõraneda.
Sulatamine
Tänu ainulaadsele energiasäästusüsteemile toimub külmiku sulatamine täisautomaatselt.
Kui sisevalgustus läbi põleb
Pöörduge sisevalgustuse vahetuslambi saamiseks lähima SHARPi poolt volitatud remonditeenuse pakkuja poole. Sisevalgustuse lamp tuleb eemaldada ainult kvalifitseeritud teeninduspersonali poolt.
Külmiku väljalülitamine
Kui lahkute pikemaks ajaks kodust ja tahate külmiku välja lülitada, eemaldage sellest kõik toiduained ja puhastage hoolikalt selle sisemus. Tõmmake toitepistik kontaktist välja ja jätke kõik külmiku uksed lahti.
MIDA TEHA ENNE MEHAANIKU KUTSUMIST
Enne mehaaniku poole pöördumist vaadake üle järgmised punktid.
| Probleem | Lahendus |
| Külmiku väliskorpus on puudutamiselkuum. | See on normalne. Korpuses asub kuum toru, mille ülesanne on välittakondensaadi ladestumist külmikule. |
| Kui külmik teeb mūra. | On normalne, kui külmik tekitab järgnevaid helisid.Kompressori poolt töö alustamisel tekitatav vali heli--- mõne aja pärast jääb heli vaiksemaks.Kompressori poolt üks kord päävas tekitatav vali heli--- kompressor tekitab seda heli pärast automaatset sulatamisprotseduuri.Voolava vedeliku helid (korisevad, kihisevad helid)--- neid helisid tekitab torudes voolav jahutusvedelik (periooditi võivad needolla tavapärasest valjemad).Praksuvad või ragisevad helid, kriuksvad helid--- neid helisid tekitab külmiku sisedetailide paisumine ja kokkutömbumine. |
| Härmatis või kondensaadi ladestumine külmiku sees või väljas. | See võib aset leida järgmistel juhtudel. Härmatise puhkimiseks kasutage mänga ja kondensaadi puhkimiseks kuiva lappi.Väliskeskkonna kõrge niiskuse korral.Ukke sageli avamisel ja sulgemisel.Suure niiskusesisdusega toiduainete hoidmisel. (Need tuleb sisse mühkida.) |
| Toiduained külmikusektsoonis jäätuvad. | Kas külmik on tõtanud pikka aega külmiku temp. regulaatoriga asendis 0°C?Kas külmik on tõtanud pikka aega sugavülmiku temp. regulaatoriga asendis -21°C?Kui ümbritseva ruumi temperatuur on modal, võivad toiduained külmikus külmuda ka siis, kui külmiku temp. reguleerimine on seatud väärtusele 6°C. |
| Sektsionis on tunda lõhna. | Tugeva lõhnaga toiduained tuleb sisse mãhkida.Löhnaeemaldussõlm ei suuda kogu lõhna kõrvaldada. |
KUI TE SIISKI VAJATE MEHAANIKU ABI
Pöörduge lähima SHARPi poolt volitatud remonditeenuse pakkuja poole.
Kasutajainfo seadmete äraviskamise kohta (eramajapidamistele)
Tähelepanu:
Teie toode on
tähistatud selle
sümboliga. See
tähendab, et kasutatud
elektri- ja
elektroonikaseadmeid ei
tohi ära visata koos
tavaliste
tavaliste
olmejäätmetega.
Nende toodete jaoks
on eraldi
kogumissüsteem.
1. Euroopa Liidus
Tähelepanu: kui soovite seadmest vabaneda, palun ärge visake seda tavalisse prügikasti! Kasutatud elektri- ja elektronseadmeid tuleb käidelda eraldi ja vastavalt õigusaktidele, mis nõuavad elektri- ja elektronseadmete õiget käitlust, taaskasutust ja ringlussevõttu.
Pärast õigusaktide rakendamist liikmesriikides võivad ELi eramajapidamised tagastada omakasutatud elektri- ja elektronseadmed tasuta selleks määratud kogumispunktidesse. Mõnedes riikides võib kohalik jaemüüja vana toote tasuta tagasi võtta siis, kui ostate sarnase uue toote.
*) Palun võtke täpsustamiseks ühendust omakohaliku asutusega.
Kui teie kasutataval elektri- või elektroonikaseadmel on patareid või akud, palun vabanege neist eelnevalt vastavalt kohalikele nõuetele.
Selle toote korrektse kõrvaldamisega aitate tagada jäätmete nõuetekohase käitluse, taaskasutuse ja ringlussevõtu ning seega vältida võimalikke kahjulikke mõjusid keskkonnale ja inimeste tervisele, mida jäätmete vale käitlus vastasel juhul kaasa võiks tuua.
2. Muudes riikides väljaspool ELi
Kui soovite sellest tootest vabaneda, võtke palun ühendust kohalike asutustega ja selgitage välja õige kõrvaldamisviis.
Šveitsi jaoks. Kasutatud elektri- või elektroonikaseadmeid saab diilerile tasuta tagastada isegi siis, kui te uut toodet ei osta. Kogumiskohad on loendatud kodulehel www.swico.ch või www.sens.ch.
