MANUAL DE USUARIO SJ-PT690R SHARP
- Solo para uso doméstico - De estructura independiente
FRIGORÍFICO-CONGELADOR
- Solo para uso doméstico - Tipo independiente
FRIGORÍFICO - CONGELADOR
MANUAL DE INSTRUCCIONES DE USO Y MANTENIMIENTO . .32
Uso doméstico solamente. No estacionario.
FRIGORÍFICO CON CONGELADOR
- Este frigorífico contiene refrigerante inflamable (R600a: isobutano) y gas explosivo de aislamiento (ciclopentano). Siga las siguientes reglas para evitar la ignición y explosión.
- El sistema de refrigeración detrás y delante del frigorífico contiene refrigerante. No permita que ningún objeto punzante toque el sistema de refrigeración.
- No utilice dispositivos mecánicos u otros medios con el fin de acelerar el proceso de descongelamiento. (Este frigorífico posee un sistema de descongelamiento automático).
- No utilice dispositivos eléctricos dentro del frigorífico.
- Utilice solo la lámpara especificada para el compartimiento del frigorífico.
- No bloquee las aberturas de alrededor del frigorífico.
- Si se perfora el sistema de refrigeración, no toque el enchufe de pared y no utilice llamas. Abra la ventana y ventile la habitación. Luego pida el servicio de un agente de servicios aprobado por SHARP.
- Sé de deshacer de este frigorífico de forma apropiada. Lleve el frigorífico a una planta de reciclaje para refrigerantes inflamables y gases explosivos de aislamiento.
- Los materiales altamente volátiles e inflamables, como por ejemplo, éter, gasolina, gas propano, sustancias adhesivas y alcohol puro, etc. pueden explotar. No meta estos materiales en el frigorífico.
- La acumulación de polvo en el enchufe de la red puede provocar incendios. Límpielo con cuidado.
- No modifique este frigorífico. Únicamente podrá desmontarlo o repararlo técnicos autorizados, ya que de lo contrario podrían producirse descargas eléctricas, incendios o daños personales. Asegúrese de que el frigorífico no representa ningún peligro para los niños al ser almacenado para su desecho. (Por ejemplo, quite el cierre magnético de la puerta para prevenir que queden atrapados los niños).
PRECAUCIÓN
- No toque la unidad del compresor o sus piezas periféricas ya que puede volverse muy caliente durante el funcionamiento y los bordes de metal pueden provocar heridas.
- No toque los alimentos o recipientes de metal del compartimiento congelador con las manos mojadas. Esto puede causar quemaduras.
- No utilice un cable de extensión o una clavija adaptadora. No coloque las bebidas embotelladas o enlatadas en el congelador ya que podrían explotar al congelarse.
- Asegúrese de que el cable de alimentación no se haya dañado durante la instalación o el movimiento. Si la clavija o el cable se encuentran flojos, no inserte la clavija. Existe el riesgo de descargas eléctricas o incendios.
- Cuando remueva el enchufe, agarre, no el cable, sino el enchufe. Tirar del cable puede causar choques eléctricos o ignición. Si el cordón de suministro flexible se daña, debe ser reemplazado por un agente de servicios aprobado por SHARP, ya que se necesita un cordón especial. En caso de que haya fugas de gas, ventile el aire abriendo una ventana, por ejemplo. No toque el frigorífico ni el enchufe del mismo. No coloque contenedores de líquidos u objetos inestables en la parte superior del frigorífico.
- Este frigorífico no ha sido diseñado para ser usado por personas (incluyendo niños) con limitaciones físicas o mentales o sin experiencia o conocimiento, a menos que sean supervisadas o instruidas por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurar que no jueguen con el aparato.
INSTALACIÓN
ADVERTENCIA
- No instale este frigorífico en un sitio húmedo o mojado ya que puede deteriorarse el aislante eléctrico y se pueden producir descargas eléctricas. Además, se puede formar condensado en el exterior del frigorífico.

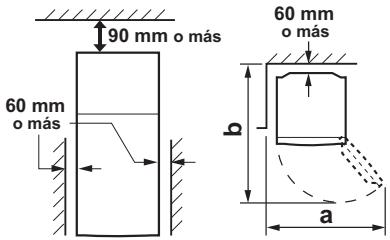

1 Mantenga un espacio de ventilación adecuado alrededor del frigorífico.
- La figura muestra el espacio mínimo requerido para la instalación del frigorífico. Difiere del espacio en la condición de medición de la cantidad de consumo de energía.
- Es posible usar el frigorífico con un menor consumo de energía eléctrica manteniendo un espacio mayor.
- Si utiliza un espacio para el frigorífico por debajo del tamaño de la figura, podrá ocasionar que la temperatura en la unidad se eleve, ruido y fallos.

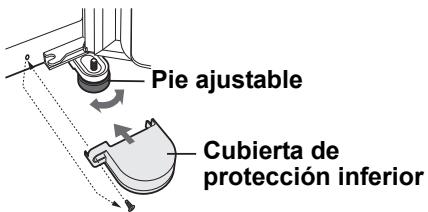

2 Utilizando las dos patas frontales ajustables, asegúrese de que el frigorífico quede firmemente colocado y nivelado en el suelo. 3 Quite los 2 tornillos de la parte inferior del frigorífico, y reajústelos para colocar la cubierta de protección inferior (situada bajo el compartimento del frigorífico).
NOTAS
- Coloque el frigorífico de modo que el enchufe sea accesible.
- Mantenga el frigorífico alejado de la luz solar directa.
- No lo coloque junto a aparatos generadores de calor.
- No lo coloque directamente en el suelo. Coloque un soporte adecuado.
Cuando se transporte
- Utilizando las ruedecillas, es posible moverlo hacia atrás y hacia delante.
- Cargue el frigorífico sosteniéndolo por las manijas localizadas al frente y detrás.
Antes de utilizar el frigorífico
Limpie las partes del interior con un paño humedecido en agua tibia. Si emplea agua con jabón, frótelo bien con agua para que no queden residuos de jabón.
INDICADOR DE TEMPERATURA
Este frigorífico-congelador está equipado con un indicador de temperatura en el compartimento del frigorífico que permite controlar la temperatura media en la zona más fría.
Zona más fría
El símbolo indica la zona más fría en el compartimento del frigorífico. (El compartimento de la puerta colocado a la misma altura no es la zona más fría).
Símbolo
Comprobación de la temperatura en la zona más fría
Puede llevar a cabo comprobaciones regulares para asegurar que la temperatura en la zona más fría es la correcta; en caso necesario, ajuste el control de temperatura del frigorífico. Para mantener la temperatura correcta dentro del electrodoméstico, compruebe que el indicador de temperatura esté siempre AZUL. Si el indicador de temperatura se vuelve BLANCO, la temperatura es demasiado alta; en este caso, aumente el ajuste del control de la temperatura del frigorífico y espere 6 horas antes de controlar el indicador de temperatura de nuevo.
AZUL: Ajuste correcto
BLANCO: Temperatura demasiado alta, ajuste el control de temperatura del frigorífico.
NOTAS
- La temperatura interna del frigorífico-congelador depende de varios factores tales como la temperatura ambiente de la habitación, la cantidad de alimentos almacenados y la frecuencia con la que se abre la puerta.
- Cuando se introduzcan alimentos frescos o cuando se haya dejado la puerta abierta durante un tiempo, es normal que el indicador de temperatura se vuelva BLANCO.
- La sección de 2 estrellas ** para almacenamiento de alimentos congelados únicamente.

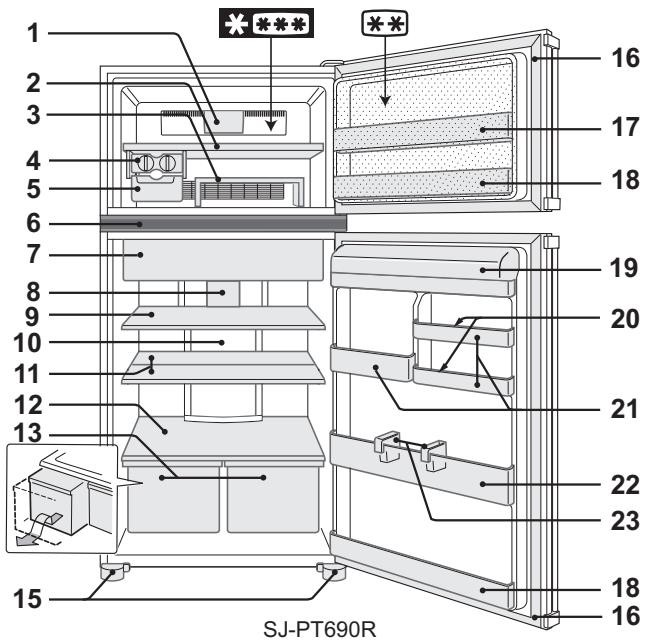

1. Luz del LED del congelador
2. Estante congelador

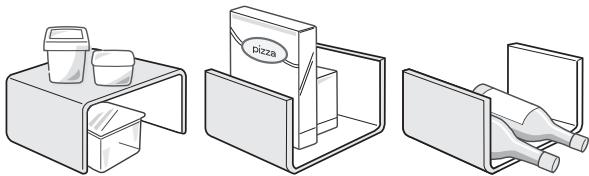

3. Estante móvil
Puede hacer dos niveles, aumentando el almacenamiento de alimentos por separado. Si se utiliza al revés, puede mantener los alimentos limpiamente bajo de este estante.
(En el compartimento del frigorífico)
4. Dispositivo para hacer cubitos de hielo
1) No llene excesivamente las bandejas para cubitos de hielo; de lo contrario los cubitos de hielo quedarían pegados al congelarse. 2) Cuando estén hechos los cubitos, gire la palanca en el sentido horario para vaciarlos en la cubitera.
NOTAS: No haga hielo con la cubitera ni vierta aceite en ella pues esta pueda agrietarse.
Cubitera
5. Cubitera
6. Panel de control
- Compartimento de frescos & puerta
8. Luz del LED del frigorífico
9. Estantería del frigorífico
- Panel de fiambre híbrido (Panel de aluminio)
El panel se enfría por la parte de atrás, enfriando así de forma indirecta el compartimento refrigerador. De esta forma, los alimentos se congelan suavemente, sin exponerlos a la corriente de aire frío.

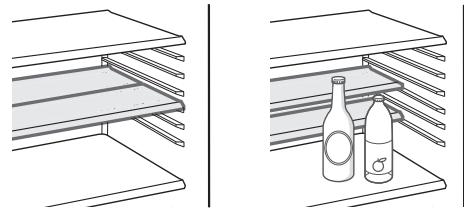

11. Medio estante (1 par)
La posición del estante pueda ajustarse de acuerdo al tiempo de los alimentos que serán almacenados.
12. Estante de frutas y vegetales
13. Cajón para conservar frutas y verduras
(Sólo para los modelos SJ-PT520R, SJ-PT590R)
15. Pies ajustables y cubiertas (2 pzas.)
16. Cierres magnéticos de la puerta (2 pzas.)

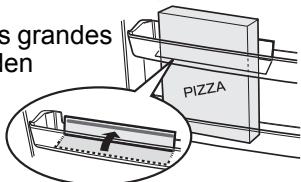

Los artículos de alimentos grandes (como la caja de pizza) pueden almacenarse levantando la partición desde la parte inferior del compartimento.
18. Compartimentos de la puerta (2 pzas.)
19. Compartimento del frigorífico y cubierta
20. Hueveras (2 pzas.)
21. Compartimentos de usos múltiples (2 pzas.)
SJ-PT520R pequeño mediano
SJ-PT640R mediano mediano
SJ-PT590R pequeño mediano
NOTAS (Sólo para los modelos SJ-PT690R) No cambie la posición derecha del compartimiento de usos múltiples con la del lado izquierdo y viceversa.
22. Botellero
23. Tope de botellas / Bases de tubo (2 pzas.)
Previene la caída de las botellas. Los productos alimenticios etiquetados pueden ser también almacenados AFE.
Unidad de desodorización
El catalizador de desodorización es instalado en las rutas del aire frío. No se requiere operación o limpieza.
Puerta reversible
Es posible cambiar la puerta al lado izquierdo para la apertura. Para modificar la puerta se requiere de un JUEGO DE BISAGRAS PARA EL FRIGORÍFICO (para el lado izquierdo), SJ-L55CRD. Para más información sobre el juego y el trabajo de modificación, póngase en contacto con el agente de servicio aprobado por SHARP.
PRECAUCIÓN: SHARP recomienda que todo el trabajo de modificación sea llevado a cabo por una persona competente.

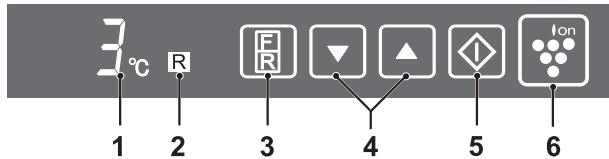

Panel de control
- Visualización para el ajuste de la temperatura
Se visualiza la temperatura preestablecida del compartimiento seleccionado. No es la temperatura actual en el compartimiento.
- Visualización para el compartimiento seleccionado
- Botón de selección
El compartimiento seleccionado puede cambiarse pulsando el botón de selección.
Pulse el botón de selección
Visualización inicial para el compartimiento del frigorífico
Visualización inicial para el compartimento del congelador
- Botón ▼
Utilícelos para seleccionar la temperatura.
- Botón Finaliza el ajuste de la temperatura.
- Botón del plasmacluster y pantalla
Púlselo para iniciar / cancelar el funcionamiento del plasmacluster.
NOTAS
- La visualización del ajuste de la temperatura y del compartimento seleccionado se apagará si no se realiza ninguna operación durante 1 minuto. (Al pulsar cualquiera de los botones, se ilumina otra vez).
- La visualización del plasmacluster permanece encendida.
Ionizador "Plasmacluster"
El ionizador "Plasmacluster" empieza a funcionar automáticamente cuando se conecte la alimentación del frigorífico.
Para cancelar la operación
Pulse el botón " (la luz se apaga).
Para unir la operación
Notas sobre la operación del IONIZADOR "Plasmacluster"
El ionizador del interior de su frigorífico libera grupos de iones, que son masas colectivas de iones positivos y negativos, al congelador y al compartimiento del refrigerador. Estos grupos de iones reducen los hongos de moho del aire.
- Es posible que se perciban ciertos olores en el congelador del frigorífico. Es el olor del ozono generado por el ionizador. La cantidad de ozono es mínima, y se descompone con rapidez en el congelador del frigorífico.

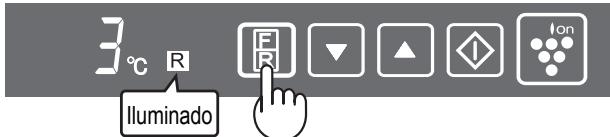

Control de la temperatura
El frigorífico controla automáticamente la temperatura. No obstante, si es preciso, ajuste la temperatura de la manera singular.
1 Pulse el botón de selección.
2 Pulse el botón ▲/▼ y ajuste la temperatura.
3 Pulse el botón "◇".

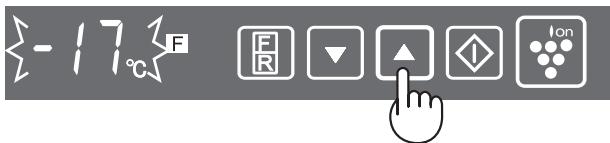

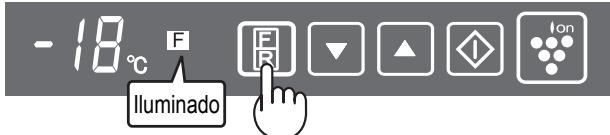

Compartimento congelador
Ajustable entre -13°C y -21°C en intervalos de 1°C.
1 Pulse el botón de selección.
2 Pulse el botón ▲/▼ y ajuste la temperatura.
[▲: aumentar, ▼: disminuir]
3 Pulse el botón “◇”.
Alarma de la puerta
Cuando se deja abierta la puerta del frigorífico o del congelador, sonará la alarma de la puerta.
- La alarma de la puerta sonará 1 minuto después de haber abierto la puerta y de nuevo después de 1 minuto (una vez en cada caso).
- Si se deja la puerta abierta durante aproximadamente 3 horas, la alarma sonará continuamente.

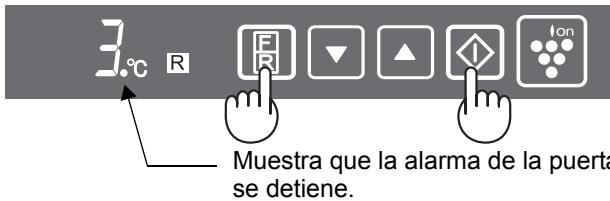

Para cancelar la señal de alarma
Pulse el botón de selección continuamente durante
3 segundos o más cuando mantiene pulsado el botón “◇”.
Es el mismo método también cuando reinicia la señal de alarma.
PARA ALMACENAR LOS ALIMENTOS
La refrigeración enlentece el proceso por el cual se estropean los alimentos. Para maximizar la vida útil de los productos alimenticios perecederos, asegúrese de que la comida que compra sea lo más fresca posible. A continuación se dan unas guías generales para poder guardar los alimentos el mayor tiempo posible.
Frutas / Vegetales
Para minimizar la pérdida de humedad, las frutas y los vegetales deben ser envueltos de forma segura en material plástico, p.e. papel, bolsas (sin sellar) y deben colocarse en el cajón para conservar frutas y verduras.
Productos lácteos y huevos
- La mayoría de los productos lácteos tiene una fecha de caducidad impresa en el envoltorio que indica la vida útil y la temperatura de conservación recomendada del producto.
- Coloque los huevos en la huevera.
Carne / Pescado / Aves
- Coloque el producto en un plato o una bandeja y cúbralo con papel o una lámina de plástico.
- Coloque piezas grandes de carne, pescado o aves lo más atrás posible en las estanterías.
- Asegúrese de que cuando guarde comida ya cocinada está bien envuelta o guardada en contenedores herméticos.
NOTAS
- Coloque de manera balanceada la comida en los estantes para permitir que el aire frío circule efectivamente.
- Los alimentos calientes deben enfriarse antes de colocarlos en el frigorífico. Si coloca alimentos calientes se eleva la temperatura de la unidad y aumenta el riesgo de que se estropeen.

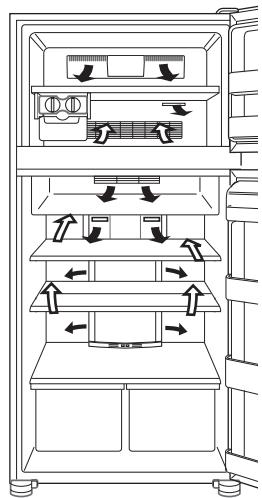

- No bloquee las rejillas ni la entrada del circuito de circulación de aire frío con alimentos ni recipientes, de lo contrario los alimentos no se enfriarán de forma uniforme en el frigorífico.
- Mantenga bien cerrada la puerta.
ENTRADA
SALIDA
No coloque los alimentos directamente delante de la salida de aire frío. Esto puede hacer que se congelen.
Para una mejor congelación
- La comida debe ser fresca.
- Congele la comida en porciones pequeñas para congelarla más rápido.
- La comida tiene que estar bien envuelta o cubierta, eliminando el aire del contenedor para un mejor sellado.
- Distribuya los contenidos del congelador uniformemente.
- Ponga etiquetas en las bolsas o contenedores para mantener un inventario de lo que tenga congelado.
CUIDADOS Y LIMPIEZA
ADVERTENCIA
Desenchufe primero el frigorífico para evitar descargas eléctricas. No vierta agua directamente en el compartimiento exterior ni en el interior. Esto puede crear la oxidación y deterioro del aislamiento eléctrico.
IMPORTANTE
Para atajar agrietamente de las superficies internas y en los componentes de plástico, siga estos consejos.
- Limpie cualquier grasa o aceite procedente de los alimentos que se haya quedado adherida a los componentes de plástico.
- Algunos químicos domésticos podrían ocasionar daños, por lo que utilice solamente líquido de limpieza diluido (agua jabonosa).
- Si utiliza detergente no diluido o si no se quita completamente el agua enjabonada, esto puede resultar en rotura de las partes plásticas.
1. Retire los estantes y los compartimentos del frigorífico y de la puerta. Lávelos con agua tibia jabonosa; enjuague con agua limpia y séquelos. (Solamente el estante de frutas y vegetales no es removible). 2. Limpie el interior con un paño humedecido en agua caliente con jabón lavavajillas. Luego, utilice agua fría para quitar el agua enjabonada. 3. Limpie el exterior con un paño suave cada vez que se ensucie. 4. Limpie el cierre magnético de la puerta con un cepillo de dientes y agua caliente con detergente para lavavajillas. 5. Limpie el panel de control con un paño seco.
NOTAS
- Para evitar daños a su frigorífico, no utilice limpiadores o solventes de uso pesado (laca, pintura, polvo de pulido, bencina, agua hervida, etc.).
- Si se desconecta la alimentación accidentalmente, espere 5 horas por lo menos antes de conectarlo de nuevo.
- Las estanterías de vidrio pesan aproximadamente 3 kg cada una. Sosténgalas firmemente cuando las retire del gabinete para transportarlas.
- Cuando se derrame zumo o algo parecido cerca del panel de control, límpielo inmediatamente. Si no, esto puede que el panel de control tenga fallos.
- No deje caer objetos dentro del frigorífico ni golpee la pared interior. Esto puede ocasionar el agrietamiento de la superficie interior.
Descongelación
La descongelación se realiza de forma totalmente automática debido a un sistema exclusivo de ahorro de energía.
Cuando la luz del compartimento se funde
Póngase en contacto con un agente de servicios aprobado por SHARP para solicitar la sustitución de la luz del compartimento. La luz del compartimento no debe ser sustituida por nadie más que por el personal de servicios.
Desconexión del frigorífico
Si tiene que desconectar el frigorífico porque va a estar fuera de casa durante un largo tiempo, vacíelo completamente de comida y limpie a fondo el interior. Desenchufe el cable de alimentación de la toma de la pared y deje ambas puertas abiertas.
ANTES DE LLAMAR AL SERVICIO TÉCNICO HAGA LO SIGUIENTE
Antes de llamar al servicio técnico, compruebe los puntos siguientes.
| Problema | Solución |
| El exterior de la carcasa del frigorífico está caliente al tacto. | Es normal. La carcasa tiene una tubercía caliente para evaporar condensación. |
| Cuando hay un ruido del frigorífico. | Es normal que el frigorífico produzca los siguientes ruidos.
· El compresor produce un ruido fuerte cuando se inicia la operación
- Este ruido se acalla bajo de un rato.
· El compresor produce un ruido fuerte una vez por día
- Ruido de operación producido inmediamente antes de la operación automática de descogelamento.
· Ruido del flujo del fluido (ruido de gorgoteo, ruido de burbujeo)
- Ruido del fluido refrigerante fluyendo en las tuberías (este ruido pueda hacerse más fuerte de tiempo a tiempo).
· Ruido de agrietamente o crujido, rechinido --- Ruido producido por la expansión y la contracción de las paredes y partes internas del frigorífico durante el enfiambre. |
| Se produce escarcha o condensación en el interior o exterior del frigorífico. | Estoedithía occurs in algoo de losSIGUIENTEScasos. Utilice un pañohúmedo para limpar la escarcha o paño seco para quitar la condensación.
· Cuando la humedad del ambiente es alta.
· Cuando la puerta se abre y se cierra frenuentemente.
· Cuando se alcacenan alimentos que contienen gran cantidad de agua (se requiree envolverlos). |
| Los alimentos en el compartmento del congelador del frigorífico. | · ζEl refrigerador funciona durante mucho tiempo con el control de la temperature del frigorífico en 0°C?
· ζEl refrigerador funciona durante mucho tiempo con el control de la temperature del congelador en -21°C?
· Una temperatura ambiente baja puede hacer que la comida se congeleZHueque tengal control de temperatura del frigorífico ajustado a 6°C. |
| Existen olores en el compartmento. | · Se deben involver los alimentos con olores fuertes.
· Launidad de desodorización no pueda eliminar todos los olores. |
SI NECESITA LLAMAR AL SERVICIO TÉCNICO
Diríjase al concesionario autorizado SHARP más próximo.
Atención:
Su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.
1. En la Unión Europea
Atención: Si quiere desechar este equipo, por favor no utilice el cubo de la basura habitual. Los equipos eléctricos y electrónicos usados deben tratarse por separado, de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados.
Tras la puesta en práctica por parte de los Estados miembros, los hogares particulares pueden entregar sus equipos usados en el centro de recogida designado sin coste alguno. En algunos países es posible que también su vendedor local se lleve su viejo producto sin coste si tiene previsto comprar uno nuevo similar.
Por favor, póngase en contacto con su autoridad local para obtener más detalles.
Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con antelación según los requisitos locales.
Al desechar este producto correctamente, usted ayudará a asegurar que los residuos reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.
2. En otros países fuera de la Unión Europea
Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.
Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún producto nuevo. Se puede encontrar una lista de algunos centros de recogida en la página principal de www.swico.ch o www.sens.ch.
Antes de usar el frigorífico
Evite la caída de garrafas, etc. Productos para alimentos del tipo viscoso también pueden ser almacenados en el interior.
Use para seleccionar la temperatura.
5. Botón
Es también el mismo método cuando se reinicia la señal de alarma.
Para evaporar rachas nas superficies e componentes plácicos interiores, siga estas sugestões.
Kpêata/ Ψápi / Kotónnoulo
Consejos para ahorrar energía
(2)
Mantenga en la medida de lo posible el
Consejos para anolital en
Udrzujte okolo chladnicky tokko priestoru na ventilaciu, ko'ko je mozné. Jatke kulmiku umber voimalikult palju ventilatsioniruumi. Chrante chladnicky pred priamym slnechnym svetlom a neumiestnju te judva spotreica vyzarujuceho teplo. Arge asete guldukotse sese pakealseguse katte ning arge paigutage seda kuumust kiRGava sadme korvale. Otvarajte dvere chladnicky tak rchlo, ako je to Avage omakulmiko ust voimalikult luhikeks
