NOTENDAHANDBÓK DS 405/2 E Herkules

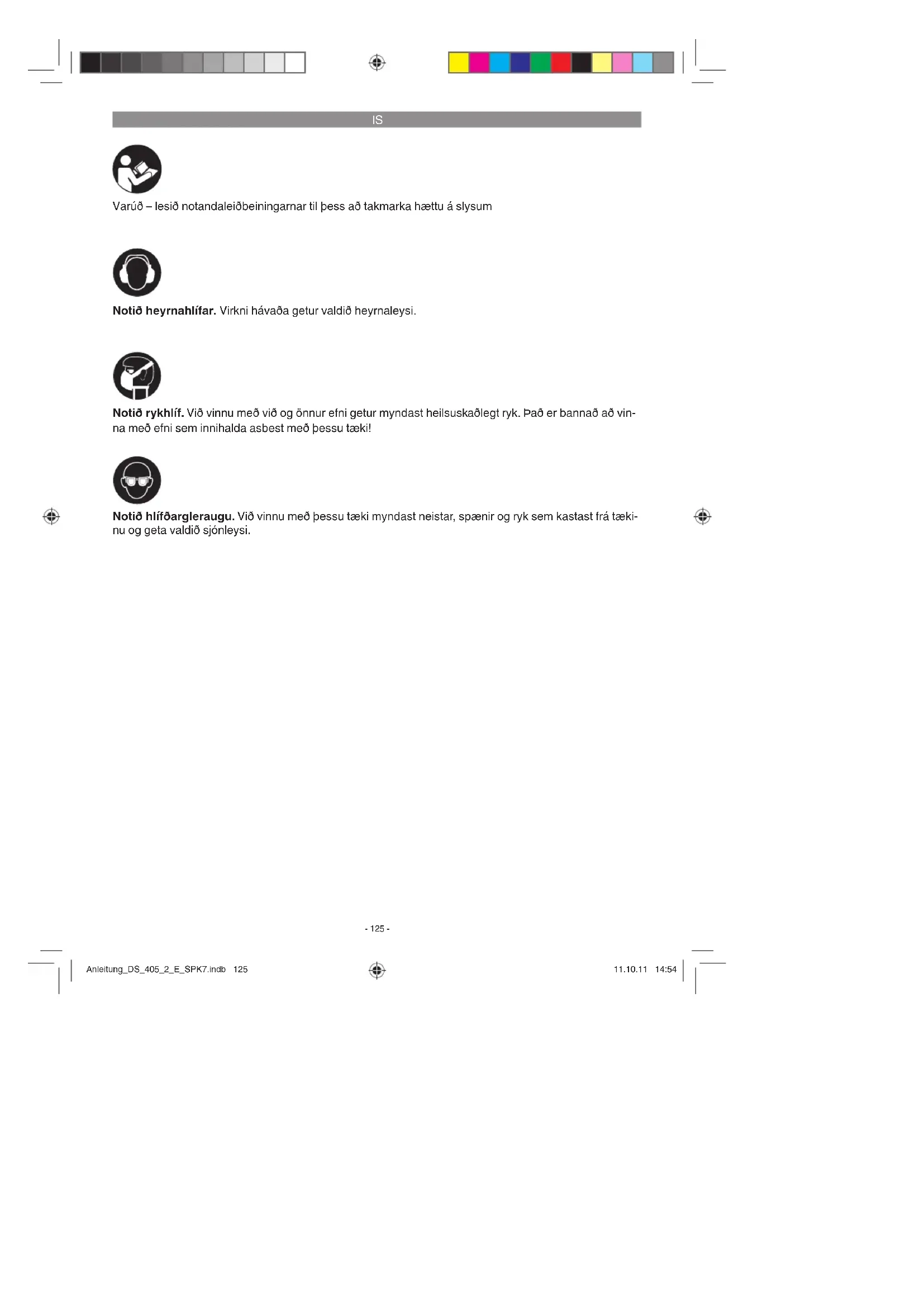

Varúð – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi.

Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Pað er bannað að vinna með efni sem innihalda asbest með þessu tæki!

Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tæki-nu og geta valdið sjónleysi.

-125-

IS

⚠️ Varúð!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeingarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeingum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

⚠️ Varúð

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og ððrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtiðinni.

2.1 Tækislýsing (mynd 1/3)

1 Ryksugutengi
2 Höfuðrofi
3 Vinnuhraðastilling
4 Vinstri hlíf
5 Festiskrúfa
6 Gráðukvarði
7 Sagarborð
8 Neðri sagarblaðshlíf
9 Festibolti
10 Sagarblaðshlíf
11 Spennuskrúfa
12 Festing
13 Efri sagarblaðfesting
14 Spenniskrúfa
15 Sagarblað
16 Afkasteining

2.2 Innihald

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
• Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
• Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er par til að ábyrgðartímabil hefur runnið út.

Varúð!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Tifsög
• Sagarblaðshlíf
- Afkasteining
• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Tifsögin er ætluð til pess að saga kantaðan við eða efni sem er líkt viði. Sívalt efni má einungis saga í pessari sög með par til gerðum aukafestingum.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn/notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð a táekinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangí sem á einhvern hátt jafnast á við slíka notkun.

Einungis má nota pau sagarblöð sem ætluð eru til nota í pessa sög. Notkun skurðarskífa, sama af hvaða gerð pær eru, er bönnuð. Hluti af réttri notkun pessa tækis er einnig að fara eftir öryggisleiðbeiningunum, samsetningarleiðbeiningunum og tilmælum í notandaleiðbeiningunum.

Persónur sem nota petta tæki og hirða um það verða að hafa kynnt sér þessar upplýsingar og mögulegar hættur.

-126-

IS

Auk pess verður einnig að fara eftir gildandi reglum og lögum sem varða slysahættu. Fara verður eftir gildandi reglum og lögum sem varða vinnuöryggi og vinnuheilsu.

Ef framkvæmdar eru breytingar á pessu tæki fellur öll ábyrgð framleiðanda úr gildi, par á meðal ábyrgð varðandi slys eða skaða.

Prátt fyrir rétta notkun er ekki hægt að útiloka fullkomlega allar hættur. Vegna uppbyggingarlags pessa tækis getur ávallt verið hætta á eftirfarandi atríðum:

• Myndun heilsuskaðandi viðarryks á meðan að tækið er notað innandyra.
• Slysahætta ef að hendur snerta óhlífðan hluta skurðareiningar verkfærisins.
• Slysahætta pegar að skipt er um sagarblað (hætta á skurðum).
  • Að fingur kremjist.
  • Hætta sem myndast við bakslag.
• Á að tækið hallist til pegar að verkstykki vegna ónægjanlegs undirflatar verkstykkis.
  • Snertingu við sagarblað.
• Hlutar af greinum og verkstykkjum geta kas-tast frá tækinu.

4. Tæknilegar upplýsingar

Spenna: 230 V \~ 50Hz

Afl: 80 Watt

Notkun: S2 20 min

Afl: 120 Watt

Notkun: S6 30%

Snúningshraði án álags n0: .....400-1600 mín ^1

Öryggisgerð: IP 20

Sveifulengd: 21 mm

Standfl ötur: 440 x 280 mm

Sveigjanleiki sagarborðs: ...... 0° til 45°til vinstri

Stærð sagarborðs: 410 x 253 mm

Lengd sagarblaðs: 127 mm

Ytra pvermál: 406 mm

Hámarks skurðarhæð við 90: 57 mm

Hámarks skurðarhæð við 45°: ...... 27 mm

Pyngd: 13 kg

Notkunartími:

Notkunartiminn S2 20 mín (stutt notkun) segir að mótorinn með afl ið (80 W) megi einungis vera notaður undir álatí í einu í þann tíma sem gefi nn er upp á upplýsingaskilti hans (20 minútur). Annars myndi hann hitna of mikið. Ef tekið er hlé, kælir mótorinn sig niður í eðlilega hita.

Notkunarlag S6 30%: Samfl eytt notkun með ósamfl eyttu álagi (spilrúm 10 mín). Til pess að koma í veg fyrir að mótorinn ofhitni má leggja á hann ofangreint álag í 30% af tímanum og verður síðan að ganga án álags í 70% af tímanum.

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðli-num EN 61029.

Notkun Án álags

Hámarks hljóðprýstingur L _pA : 80,2 dB 65,1 dB

Hávaðavirkni L _WA : 88,4 dB 74,8 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda pess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun pess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.
2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið pað reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
  Slökkvið á tækinu á meðan að það er ekki í notkun.
  • Notiðhlífðarvettlinga

IS

5. Fyrir notkun

5.1 Almennt

- Áður en að notkun tækisins er hafin verður að ganga úr skugga um að allar hlífar og allur öryggisútbúnaður sé til staðar og rétt ásettur á tækið.

• Sagarblaðið verður að hreyfast hindranalaust.
- Ef að unnið er í við sem pegar er búið að vinna verður að hafa auga með utanaðkomandi hlutum eins og skrúfum, nöglum og bessháttar.
- Áður en að höfuðrofinn er gerður virkur verður að ganga úr skugga um að sagarblaðið sé rétt isett og að hreyfanlegir hlutir séu nægilega hreyfanlegir.
Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

5.2 Sögin fest á vinnuborð (mynd 2)

1. Við festingu við vinnuborð ætti að nota vinnuplõtu úr massífum við sem er mun betri en spónaplata eða pessháttar pressaður viður par sem að titringur og hávaði verður tilfi nnanlega minni.
2. Sá útbúnaður, verkfæri og småhlutir sem nauðsynlegt er til þess að festa tækið við vinnuborð fylgir ekki með tækinu. Notið samt að minnstakosti hluti af eftirfarandi stærðum:

Lýsing: Magn:

Bolta M8: 4

Flatpéttingar ∅ 8mm: 4

Undirskífur ∅ 8mm: 4

Rær M8: 8

1. Froðugúmmímotta sem takmarkar hávaða fylgir ekki heldur með tækinu pegar að það er keypt. Við mælum samt sérstaklega með notkun besshättar mottu til pess að takmarka titring og hávaða eins og mögulegt er.

Lýsing:

Mjúk froðugúmmímotta:

450 x 250 x 13 mm

Herðið boltana ekki of fasta.

Skiljið eftir spilrúm pannig að froðugúmmímottan geti virkað eins og hún ætti.

Áfesting sagar á vinnuborð, sjá mynd (2), listi yfi r nauðsynlega hluti er á myndinni:

A: Sagareining
B: Froðugúmmímotta
C: Vinnuborð
D: Flatpéttingar
E: Undirskífa
F: Rær
G: Sjálfherðandi rær
H: Bolti

5.3 Samsetning

Varúð! Taka verður borðsögina úr sambandi við straum áður en að hirt er um hana, hún stillt eða unnið er að henni á einhvern hátt.

5.3.1 Ásetning sagarblaðs og spónagats-einungu (myndir 4/5/6)

• Setjið festibolta (9) á sinn stað (19).
• Rennið sagarblaðshlífinni (10) á festibolta (9).
- Setjið skrúfu (20) í gegnum gatið á festibolta (9) og sagarblaðshlífina (10).
- Festið skrúfuna (20) með ró (21) pannig að hún geti ekki fallið út.
- Hægt er að festa sagarblaðshlífina í mismun- andi stöðum með klemmuskrúfunni (11).
- Setjið afkastseininguna (16) á tækið eins og synt er á mynd 6.

5.3.2 Skipt um sagablað (myndir 1/3/7)

Snúið spenniskrúfu (14) réttsælis til pess ad slaka á sagarblaðinu (15).
• Skrúfið af vinstri hlífina (4).
- Takið sagarblaðið fyrst út úr efri sagarblaðs-festingunni (13) á meðan að efri sagararmi er brýst niður.
- Að lokum er sagarblaðið tekið út úr neðri sagarblaðsfestingunni (8).
- Dragið sagarblaðið upp út úr sagarborðsgatinu (18).
• Nýtt sagarblað er ísett í öfugri röð.

Varúð: Setjið sagarblaðið ávallt þannig í sögina að tennurnar snúi í áttina að sagarborðinu.

Hægt er að setja í rauf a eða b:

Rauf a: Fyrir langsum skurði

Rauf b: Fyrir pversum skurði.

Spennið sagarblaðið með pví að snúa spennis- krúfunni (14) til vinstri (réttsælis).

-128-

IS

5.3.3 Sagarborõi hallaõ (mynd 8)

• Losið festiskrúfu (5).
- Hallið sagarborði (7) til vinstri þar til að merkingin (17) sýni réttan borðhalla á gráðukvarðanum (6).

Varúð: Ef vinna á með mikilli nákvæmni ætti að framkvæma prufusögun og stilla aftur sagarborðhallann ef pörf er á.

6. Notkun

6.1 Tilmæli:

• Sögin sagar ekki við sjálfkrafa. Notandi tækisins sagar með því að stýra viðnum í sagarblaðið sem er á hreyfingu.
• Sagartennurnar saga viðinn einungis á meðan að þær hreyfast niður.
• Stýra verður viðnum varlega að sagarblaðinu par sem að tennur sagarblaðsins eru mjög litlar.
• Allir aðilar sem nota pessa sög Þurfa á vissum þjálfunartíma að halda. Á meðan að verið er að læra að nota sögina eiga eflaust nokkur sagarblöð eftir að brotna.
• Pegar að sagað er í þykkan við verður að athuga sérstaklega vel að sagarblaðið bogni ekki á meðan að sagað er. Við það lengist líftími sagarblaðsins.

6.2 Höfuðrofi (mynd 3/ staða 2)

• Til að gangsetja tækið verður að þrýsta á græna rofann.
• Prýstið á rauða rofann til pess að slökkva á tækinu.
• Varúð: Petta tæki er útbúið öryggi sem kemur í veg fyrir að tækið hrökkvi sjálfkrafa í gang eftir spennufall.

6.3 Vinnuhraðastilling (3)

Með snúningshraðastillingunni er hægt að breyta sagarhraða sem passar við það efni sem sagað er í.

6.4 Innanskurður framkvæmdur

1. Einn af eiginleiku pessarar sagar er að hægt er að saga innan úr plötu án pess að skemma kanta hennar eða ytri hliðar.

Varúð: Til þess að koma í veg fyrir slys vegna þess að sögin hrökkvi í gang án þess að þess sé óskað: Setjið rofann ávallt í stöðuna „0“ og takið tækið úr sambandi við straum áður en að sagarblað er fjarlægt eða skipt er um það.

1. Innanskurður framkvæmdur í plötu: Fjarlægið sagarblaðið eins og lýst er undir lið 5.3.2.
2. Borið gat par sem að sögun á að byrja.
3. Leggið plötuna á sagarborðið þannig að gatið sé staðsett yfi r sagarborðsgatinu.
4. Setjið sagarblaðið í sögina pannig að pað standí í gegnum gatið á plötunni og herðið pað.
5. Eftir að innanskurðurinn hefur verið framkvæmdur er sagarblaðið tekið af sagarblaðsfestingunum (eins og lýst er undir lið 5.3.2) og platan er tekin úr söginni.

6.5 Millistykki fyrir laufsugublöð (myndir 8/9)

• Fjarlægið sagarblaðið eins og lýst er undir lið 5.3.2.
• Setjið nú laufsagarblaðið (a) í millistykkið.
  • Fjarlægið fyrst borðstykkið (18).
  Hengið mæði millistykkin (22) í báðar sagarblaðsfestingarnar (8/13).
• Sagarblaðið er ísett eins og lýst er undir lið 5.3.2.

7. Hreinsun, umhirða og pöntun varahluta

Takið tækið úr sambandi við straum áður en að pað er þrifi ð.

7.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af því með háprýstilofti.
  Við mælum með því að tækið sé hreinsað eftir hverja notkun.
• Hreinsið tækið reglulega með rökum klút og örlitilli sápu. Notið ekki hreinsilegi eða ætandi efni; bessi efni geta skemmt plastefni tæki-sins. Gangið úr skugga um að það komist ekki vatn inn í tækið.

- 129 -

IS

7.2 Lega

Smyrjið legur og stýrihjól reglulega með hágæða tækjafeiti, ekki seinna en eftir 25-30 vinnustundir.

7.3 Kolaburstar

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins. Varúð! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

7.4 Umhirða

Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

7.5 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind:

Gerð tækis

• Gerðarnúmer tækis

• Númer tækis

- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

8. Geymsla

Geymið tækið og aukahluti pess á dimmum, Þurrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnytanlegar eða hægt er að endurvinna pær. Petta tæki og aukahlutir pess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Fargið ónýtum hlutum tækis í þar til gert sorp. Spyrjið viðeigandi sorpstöð eða á bæjarskrifsto-fum!

-130-

IS

Sérstök skilyrői fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2002/96 um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar bjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar
