DS 405/2 E - Sega Herkules - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Seghetto alternativo
Marca	Herkules
Modello	DS 405/2 E
Tensione di rete	230 V ~ 50 Hz
Potenza assorbita (S2 20min)	80 W
Potenza assorbita (S6 30%)	120 W
Velocità di rotazione a vuoto	400-1600 giri/min
Movimento di sollevamento	21 mm
Dimensioni del tavolo	410 x 253 mm
Superficie a terra	440 x 280 mm
Inclinazione del tavolo	Da 0° a 45° a sinistra
Altezza di taglio max. a 90°	57 mm
Altezza di taglio max. a 45°	27 mm
Lunghezza della lama	127 mm
Distanza asse mandrino al telaio	406 mm
Peso	13 kg
Tipo di protezione	IP 20
Livello di pressione acustica (a carico)	80,2 dB(A)
Livello di potenza acustica (a carico)	88,4 dB(A)
Funzioni principali	Taglio di legno o materiali simili, tagli interni, regolazione della velocità
Manutenzione e pulizia	Pulizia con panno umido e sapone, ingrassaggio dei cuscinetti ogni 25-30 ore
Sicurezza	Coperchio di protezione, interruttore di sicurezza anti-riavvio, protezione contro i contatti
Pezzi di ricambio e riparabilità	Lame della sega, spazzole in carbone sostituibili da un elettricista

Domande frequenti - DS 405/2 E Herkules

Come cambiare la lama della sega?

Ruotare la vite tenditrice verso destra per allentare la lama. Rimuovere il coperchio sinistro. Estrarre la lama dai supporti superiore e inferiore, quindi inserire una nuova lama rispettando il senso dei denti (verso il tavolo). Tendere la lama ruotando la vite verso sinistra.

Qual è l'altezza massima di taglio?

A 90°, l'altezza massima è di 57 mm. A 45°, è di 27 mm.

Come inclinare il tavolo di taglio?

Allentare la vite di fissaggio sotto il tavolo. Inclinare il tavolo verso sinistra fino all'angolo desiderato (da 0° a 45°), l'ago indica il valore sulla scala graduata. Riserrare la vite.

Posso eseguire tagli interni?

Sì, rimuovere la lama, praticare un foro nel pezzo, posizionarlo sul tavolo con il foro sopra l'inserto, quindi installare la lama attraverso il foro ed eseguire il taglio.

Come regolare la velocità di taglio?

Utilizzare il regolatore del numero di corse (3) per regolare la velocità in base al materiale. La regolazione è continua da 400 a 1600 giri/min.

Quali tipi di lame posso utilizzare?

Utilizzare lame per sega adatte alla macchina (lunghezza 127 mm). Un adattatore consente di utilizzare lame a foglia (seghe a traforo).

Come pulire e manutenere la sega?

Scollegare sempre prima. Pulire con un panno umido e sapone neutro. Ingrassare i cuscinetti ogni 25-30 ore di servizio con grasso per macchine di qualità.

Quali sono le importanti indicazioni di sicurezza?

Indossare occhiali, mascherina antipolvere e protezione acustica. Non indossare indumenti larghi. Utilizzare il coperchio di protezione. Non segare metallo o materiali contenenti amianto.

Come montare la sega su un banco da lavoro?

Fissare la sega su un banco da lavoro massiccio utilizzando viti M8 (non fornite). Utilizzare un supporto in gommapiuma sotto la sega per ridurre le vibrazioni (consigliato). Lasciare un po' di gioco alle viti.

Cosa fare in caso di malfunzionamento?

Verificare la tensione di rete, lo stato della lama e le spazzole in carbone. Se il problema persiste, contattare un elettricista specializzato. La garanzia di 5 anni copre i difetti di fabbricazione, ma non l'usura normale o un uso non conforme.

MANUALE UTENTE DS 405/2 E Herkules

IT Istruzioni per l'uso originali Sega a svolgere

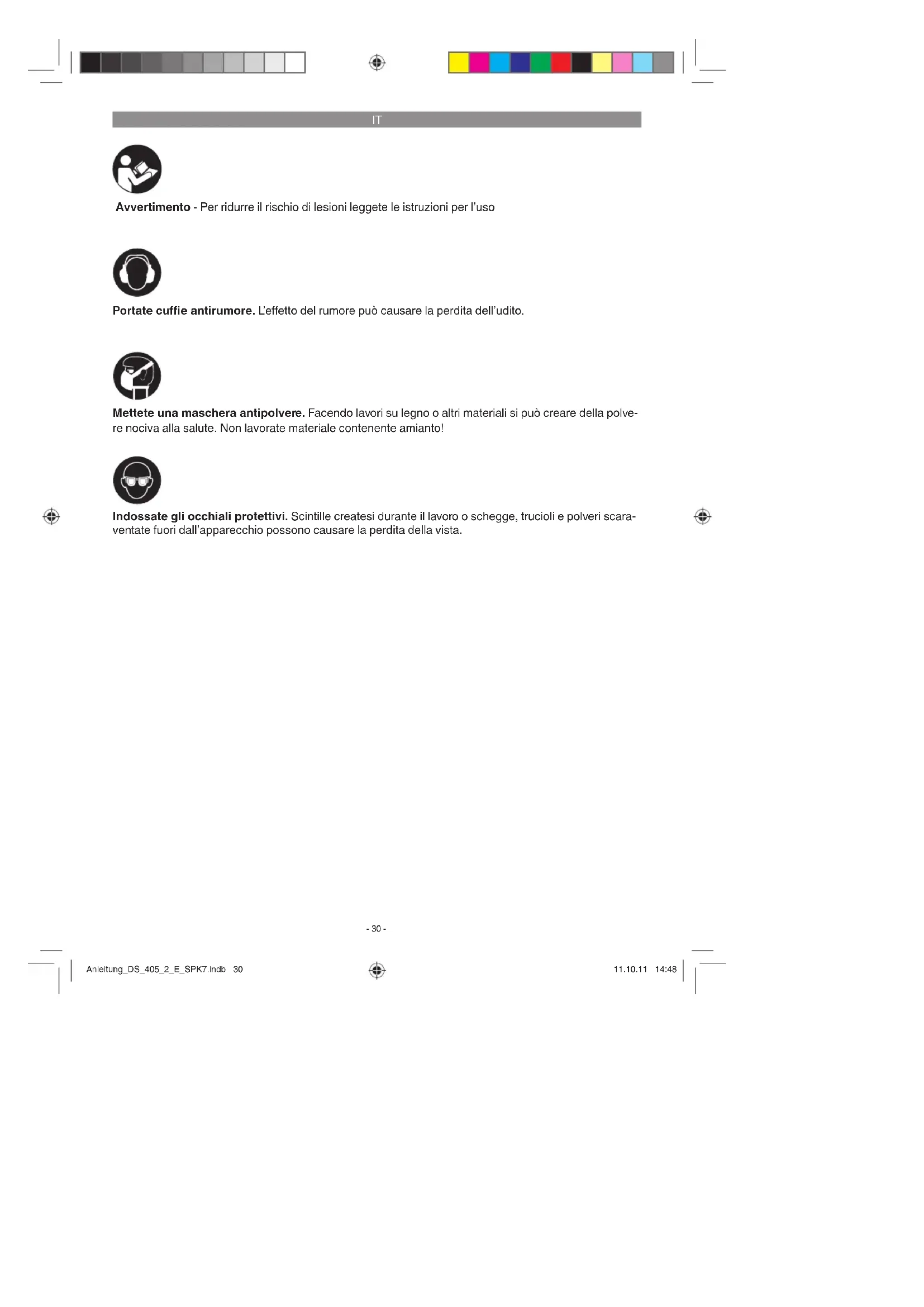

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.

Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

-30-

IT

⚠ Attenzione!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

⚠️ Avvertimento!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/3)

1 Adattatore per l'aspirazione della polvere
2 Interruttore On/Off
3 Regolatore del numero di corse
4 copertura sinistra
5 vite di fermo
6 Scala graduata
7 piano di lavoro
8 supporto lama in basso
9 Perno di sostegno
10 coprilama
11 Vite di serraggio
12 supporto
13 supporto lama in alto
14 vite di serraggio
15 lama
16 Dispositivo di soffi aggio

2.2 Elementi forniti

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
  • Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• segaasvolgere
  coprilama
  • dispositivo di eliminazione trucioli
  • Istruzioni per l'uso originali
  • Avvertenze di sicurezza

3. Utilizzo proprio

La sega da traforo serve a tagliare legno squadrato o materiali simili al legno. I materiali di forma cilindrica devono essere tagliati solo con dispositivi di fi ssaggio adatti.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Devono essere usati soltanto lame adatte per l'apparecchio. È vietato l'utilizzo di dischi di ogni tipo. Anche il rispetto delle avvertenze di sicurezza nonché delle istruzioni di montaggio e delle avvertenze per l'uso contenute nelle istruzioni per l'uso rientra nell'uso corretto.

Le persone che usano la macchina e chi si occu-

-31-

IT

pa della manutenzione deve conoscere l'utensile e gli eventuali pericoli.

Inoltre si devono rispettare scrupolosamente le norme antinfortunistiche vigenti.

Ulteriori regole generali di medicina del lavoro e di sicurezza devono essere altresì rispettate.

Le modifi che all'apparecchio escludono completamente ogni responsabilità del costruttore e ogni danno che ne derivi.

Anche se l'apparecchio viene usato in modo corretto non si possono escludere completamente determinati fattori di rischio residuo. Visto il funzionamento e la struttura dell'apparecchio si potrebbero presentare i seguenti punti.

• Emissioni di polveri di legno nocive per la salute se usato in locali chiusi.
• Pericolo di infortuni se vengono inserite le mani nella zona di taglio dell'apparecchio non protetta.
• Pericolo di lesioni quando viene sostituito l'utensile (pericolo di tagliarsi).
  • Pericolo di schiacciarsi le dita.
  • Pericolo a causa del contraccolpo.
• Pericolo che il pezzo da lavorare si rovesci a causa di una superficie d'appoggio insufficiente.
  • Pericolo toccando la lama
• Parti di rami e di pezzi da lavorare che vengono scagliati via.

4. Caratteristiche tecniche

Tensione di rete: 230 V \~ 50Hz

Potenza assorbita: 80 Watt

Modalità operativa: S2 20 min

Potenza assorbita: 120 Watt

Modalità operativa: S6 30%

Numero di giri in folle n_0 :.....400-1600 min ^-1

Tipo di protezione: IP 20

Corsa: 21 mm

Superfi cie di appoggio: 440 x 280 mm

Tavolo da lavoro orientabile: ..... ..... da 0° a 45° verso sinistra

Dimensioni del tavolo: 410 x 253 mm

Lunghezza lama: 127 mm

Profondità: 406 mm

Altezza max. taglio a 90°: 57 mm

Altezza max. taglio a 45°: 27 mm

Peso: 13 kg

Durata di inserimento

La durata di inserimento S2 20 min. (esercizio breve) indica che il motore può essere sollecitato con la potenza nominale di 80 watt in modo continuo solo per il periodo (20 min.) riportato sulla targhetta delle caratteristiche tecniche. In caso contrario si riscalderebbe eccessivamente. Durante la pausa il motore si raff redda ritornando alla temperatura iniziale.

Modalità operativa S6 30%: funzionamento continuato con sollecitazione intermittente (durata di ciclo 10 min). Per non surriscaldare il motore eccessivamente esso può essere fatto funzionare con la potenza nominale indicata per il 30% della durata del ciclo e poi deve continuare a funzionare senza carico per il 70% della durata del ciclo.

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

Esercizio In folle

Livello di pressione

acustica L_pA : 80,2 dB 65,1 dB

Livello di potenza

acustica L_WA : 88,4 dB 74,8 dB

Portate cuffi e antirumore.

L'effetto del rumore può causare la perdita dell'udito.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattate il vostro modo di lavorare all'apparecchio.
  • Non sovraccaricate l'apparecchio.
  • Fate eventualmente controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

-32-

IT

1. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.

5. Prima della messa in esercizio

5.1 In generale

• Prima della messa in esercizio tutte le coperture ed i dispositivi di sicurezza devono essere regolarmente montati.
  • La lama deve potersi muovere liberamente.
• Fate attenzione a corpi estranei, come per es. chiodi o viti ecc., in caso di legno già lavorato.
• Prima di premere l'interruttore di accensione/spegnimento accertatevi che la lama sia montata in modo corretto e che le parti mobili si muovano facilmente.
• Prima di collegare l'apparecchio alla presa accertatevi che i dati sulla targhetta corrispondano ai dati di rete.

5.2 Montaggio della sega su un banco di lavoro Fig. 2

1. Come piano d'appoggio della sega è più adatto un banco di lavoro di legno massiccio che non una struttura leggera in compensato con la quale le vibrazioni e le emissioni di rumore sono maggiormente di disturbo.
2. Gli attrezzi e la minuteria necessari per il montaggio su un banco di lavoro non sono stati forniti insieme alla sega. Usate tuttavia elementi almeno di queste dimensioni:

Descrizione

quantità

viti a testa esagonale M8 4

guarnizioni piatte ∅ 8 mm 4

rosette ∅ 8 mm 4

dadi esagonali M8 8

1. Anche lo strato di gommapiuma per ridurre il rumore non viene fornito insieme alla sega. Consigliamo però caldamente di usare un tale strato per limitare le vibrazioni ed il rumore.

Descrizione:

strato di gommapiuma morbida:

450 x 250 x 13 mm

Non serrate troppo le viti. Lasciate un certo gioco in modo che lo strato di gommapiuma possa as-sorbire bene.

Per il montaggio della sega su un banco di lavoro si veda la Fig. (2), elenco dei componenti della figura:

A: corpo della sega
B: supporto in gomma
C: tavolo di lavoro
D: guarnizione piatta
E: rosetta
F: dado a testa esagonale
G: dado di bloccaggio
H: vite a testa esagonale

5.3 Montaggio

Attenzione! Staccate la spina dalla presa di alimentazione prima di eseguire tutti i lavori di manutenzione e di allestimento alla sega.

5.3.1 Montaggio del coprilama e del dispositivo di aspirazione trucioli (Fig. 4/5/6)

• Posizionare il perno di sostegno (9) sul braccio (19).
• Spingere il coprilama (10) sul perno di sostegno (9).
  • Infilare la vite (20) attraverso il foro del perno di sostegno (9) e del coprilama (10).
• Fissare la vite (20) con il dado (21) per evitare che possa cadere.
• Con la vite di serraggio (11) il coprilama può venire fissato a altezze diverse.
• Montate il dispositivo di soffiaggio (16) come mostrato nella Fig. 6.

5.3.2 Sostituzione della lama (fig. 1/3/7)

• Svitate la vite di serraggio (14) verso destra per sbloccare la lama (15).
  • Svitate la copertura sinistra (4).
• Togliete prima la lama dal relativo supporto superiore (13) premendo il braccio oscillante superiore verso il basso.
• Poi togliete la lama dal supporto inferiore (8).
• Estraete verso l'alto la lama attraverso l'insert del piano di lavoro (18).
• Montate la nuova lama eseguendo le operazioni in senso inverso.

Attenzione: mettete la lama sempre in modo tale che i denti siano rivolti verso il piano di lavoro.

-33-

IT

La lama può venire inserita nella fessura a o in quella b;

fessura a: per tagli paralleli al braccio, fessura b: per tagli trasversali al braccio.

Tendete la lama facendo ruotare la vite di serraggio (14) verso sinistra (in senso orario).

5.3.3 Inclinazione del piano di lavoro (fi g. 8)

• Allentate la vite di arresto (5).
- Inclinate il piano di lavoro (7) verso sinistra finché la lancetta (17) indichi il grado di inclinazione desiderato sulla scala graduata (6).

Attenzione: se vengono richiesti lavori di precisione, eseguite prima un taglio di prova ed eventualmente correggete la regolazione.

6. Uso

6.1 Osservazione

La sega non taglia il legno da sola, ma ciò viene eseguito dall'utente che accompagna il pezzo di legno verso la lama mobile.
- I denti tagliano il legno solo nel movimento discendente.
- Il legno deve venire spinto lentamente verso la lama dato che i denti di questa sono molto piccoli.
- Ogni persona che desideri usare la sega ha bisogno di un certo tempo per imparare ad usarla in cui si romperanno certamente alcune lame.
- Nel segare pezzi di legno più grossi si deve fare particolare attenzione perché la sega non si pieghi o si torca. In questo modo la lama dura più a lungo.

6.2 Interruttore di ON/OFF (Fig. 3/Pos. 2)

• Per accendere premete il tasto verde.
• Per spegnere premete il tasto rosso.
- Attenzione: l'apparecchio è dotato di un interruttore di sicurezza in modo che non si riaccenda improvvisamente dopo una caduta di tensione.

6.3 Regolatore del numero di corse (3)

- Con il regolatore del numero di corse potete impostare il numero di corse secondo il materiale da tagliare.

6.4 Esecuzione di tagli interni

1. Una caratteristica di questa sega a svolgere è la possibilità di eseguire tagli interni in una tavola senza rovinarne l'esterno o il bordo.

Avvertimento: per evitare lesioni a causa di un'accensione inavvertita, prima di togliere o cambiare la lama, portate sempre l'interruttore sulla posizione „0“ e staccate la spina dalla presa di corrente.

1. Per eseguire tagli interni in una tavola: togliete la lama come descritto al punto 5.3.2.
2. Eseguite und foro nella rispettiva tavola.
3. Appoggiate la tavola con il foro sopra il foro di entrata nel piano di lavoro.
4. Installate la lama attraverso il foro nella tavola e regolate la tensione della lama.
5. Dopo aver terminato il taglio interno togliete la lama dal relativo supporto (come descritto al punto 5.3.2) e togliete la tavola dal piano di lavoro.

6.5 Adattatore per lame di sega a traforo (Fig. 8/9)

• Togliete la lama come descritto al punto 5.3.2
- Inserite adesso la lama della sega a traforo (a) nell'adattatore.
• Rimuovete prima l'insert (18).
- Agganciate quindi entrambi gli adattatori (22) ai due supporti della lama (8/13).
- Inserimento della lama come descritto al punto 5.3.2.

-34-

IT

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

7.2 Appoggi

Ingrassate ad intervalli regolari gli elementi di appoggio dei rulli di rinvio con un grasso per macchine di qualità, al più tardi comunque entro 25-30 ore di esercizio.

7.3 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

7.4 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
- numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato.

L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

9. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

-35-

IT

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

-36-

IT

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia o al centro fai-da-te competente più vicino. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.
3. Il periodo di garanzia è 5 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

-37-

ES

I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
