Produkttyp	Sticksåg (pussel)
Märke	Herkules
Modell	DS 405/2 E
Nätspänning	230 V ~ 50 Hz
Effektförbrukning (S2 20 min)	80 W
Effektförbrukning (S6 30%)	120 W
Tomgångsvarvtal	400-1600 varv/min
Lyftrörelse	21 mm
Bordsdimensioner	410 x 253 mm
Golvyta	440 x 280 mm
Bordslutning	0° till 45° åt vänster
Max skärhöjd vid 90°	57 mm
Max skärhöjd vid 45°	27 mm
Bladlängd	127 mm
Avstånd spindelaxel till ram	406 mm
Vikt	13 kg
Skyddsklass	IP 20
Ljudtrycksnivå (under belastning)	80,2 dB(A)
Ljudeffektnivå (under belastning)	88,4 dB(A)
Huvudfunktioner	Skärning av trä eller liknande material, invändiga snitt, hastighetsinställning
Underhåll och rengöring	Rengöring med fuktig trasa och tvål, smörjning av lager var 25-30:e timme
Säkerhet	Skyddskåpa, säkerhetsbrytare mot återstart, kontaktskydd
Reservdelar och reparerbarhet	Sågblad, kolborstar som kan bytas av en elektriker

Vanliga frågor - DS 405/2 E Herkules

Hur byter man sågbladet?

Vrid spännskruven åt höger för att lossa bladet. Ta bort den vänstra täckplattan. Ta ut bladet från de övre och nedre hållarna, sätt sedan i ett nytt blad med tänderna riktade mot bordet. Spänn bladet genom att vrida skruven åt vänster.

Vilken är den maximala skärhöjden?

Vid 90° är maxhöjden 57 mm. Vid 45° är den 27 mm.

Hur lutar man sågbordet?

Lossa fästskruven under bordet. Luta bordet åt vänster till önskad vinkel (0° till 45°), visaren visar värdet på den graderade skalan. Dra åt skruven igen.

Kan jag göra invändiga snitt?

Ja, ta bort bladet, borra ett hål i arbetsstycket, placera det på bordet med hålet ovanför insatsen, sätt sedan i bladet genom hålet och gör snittet.

Hur ställer man in skärhastigheten?

Använd varvtalsregulatorn (3) för att justera hastigheten efter materialet. Inställningen är kontinuerlig från 400 till 1600 varv/min.

Vilka typer av blad kan jag använda?

Använd sågblad som passar maskinen (längd 127 mm). En adapter gör det möjligt att använda lövblad (lövsåg).

Hur rengör och underhåller man sågen?

Koppla alltid ur innan. Rengör med fuktig trasa och mild tvål. Smörj lagren var 25:e till 30:e drifttimme med kvalitetsmaskinfett.

Vilka är de viktiga säkerhetsanvisningarna?

Bär skyddsglasögon, andningsskydd och hörselskydd. Bär inte lösa kläder. Använd skyddskåpan. Såga inte metall eller material som innehåller asbest.

Hur monterar man sågen på en arbetsbänk?

Fäst sågen på en massiv arbetsbänk med M8-skruvar (medföljer ej). Använd ett gummiskumstöd under sågen för att minska vibrationer (rekommenderas). Lämna lite spelrum vid skruvarna.

Vad gör man vid funktionsfel?

Kontrollera nätspänningen, bladets skick och kolborstarna. Om problemet kvarstår, kontakta en behörig elektriker. 5 års garanti täcker tillverkningsfel, men inte normalt slitage eller felaktig användning.

BRUKSANVISNING DS 405/2 E Herkules

SE Original-bruksanvisning Kontursåg

Joints plats ∅ 8 mm 4

Rondelles ∅ 8 mm 4

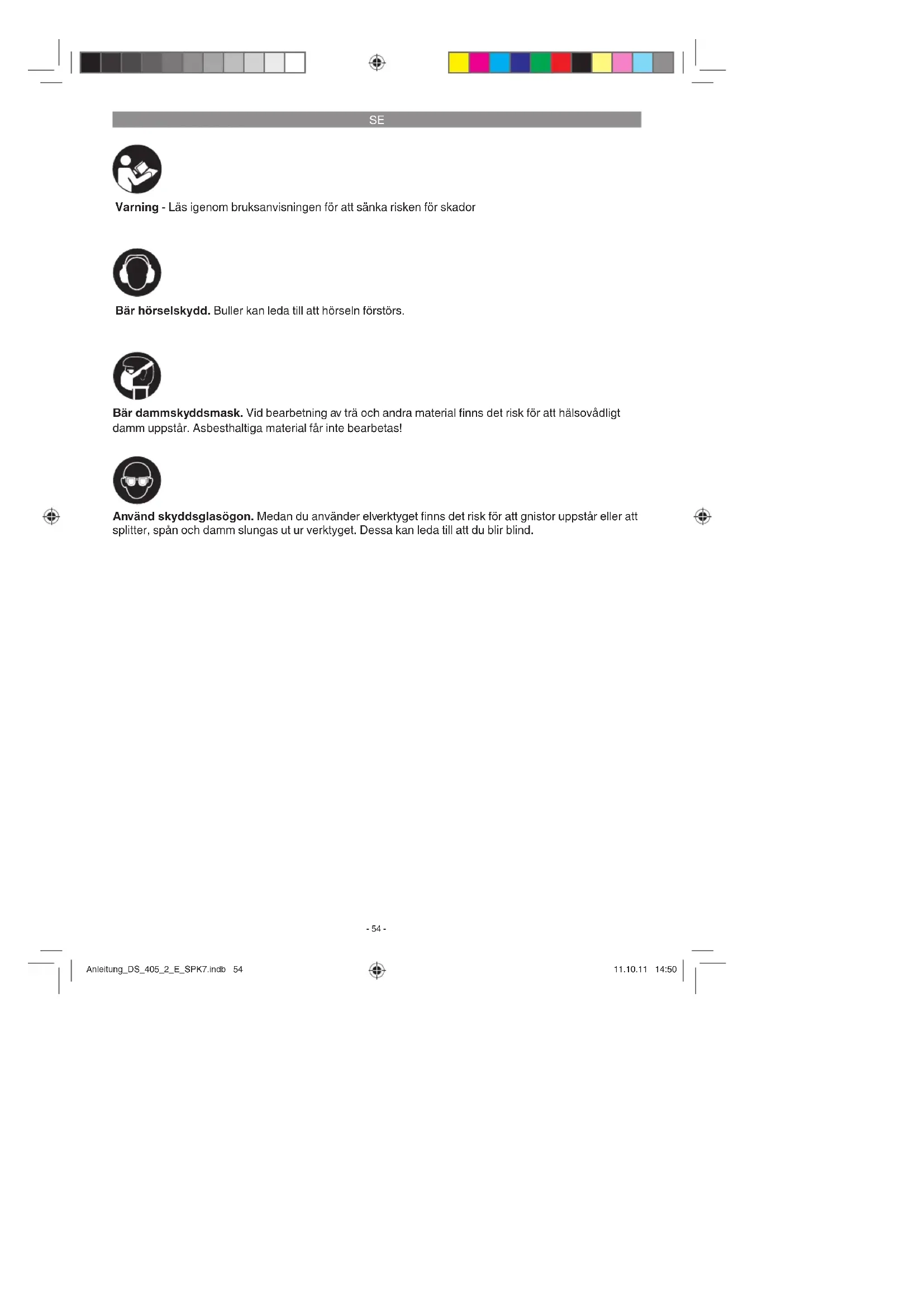

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

-54-

SE

⚠ Obs!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Gällande säkerhetsanvisningar finns i det bifogade häftet.

⚠ Varning!

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/3)

1Dammutsugsadapter
2 Strömbrytare
3 Slagfrekvensreglage
4 Kåpa, vänster
5 Fästskruv
6 Gradskala
7 Sågbord
8 Sågbladsfäste, nedre
9 Fästbultar
10 Sågbladsskydd
11 Klämskruv
12 Hållare
13 Sågbladsfäste, övre
14 Spännskurv
15 Sågblad
16 Renblåsningsanordning

2.2 Leveransomfattning

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Varning!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Kontursåg
  • Sågbladsskydd
  • Transportanordning
  • Original-bruksanvisning
  • Säkerhetsanvisningar

3. Ändamålsenlig användning

Kontursågen är avsedd för sågning av kantvirke eller träliknande arbetsstycken. Runt material får endast sågas om lämpliga fästanordningar samtidigt används.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Endast passande sågblad får användas till denna maskin. Alla typer av delningsklingor får inte användas. Till maskinens ändamålsenliga användning hör också att säkerhetsanvisningarna samt monteringsanvisningarna och driftanvisningar i bruksanvisningen ska följas.

-55-

SE

Personer som använder och underhåller maskinen måste känna till maskinens funktioner och ha instruerats om eventuella faror.

Dessutom ska gällande arbetarskyddsföreskrifter följas exakt.

Övriga allmänna regler för arbetsmedicinska och säkerhetstekniska områden ska även beaktas.

Om maskinen ändras leder detta till att tillverkarens ansvar för därutav resulterande skador upphör att gälla.

Trots ändamålsenlig användning kan särskilda resterande riskfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:

• Hälsovådliga utsläpp av trädamm vid användning i stängda utrymmen.
• Risk för handskador vid de sågområden på maskinen som inte är övertäckta.
• Risk för olyckor vid verktygsbyte (risk för skärskador).
• Klämrisk för fingrar.
  • Risk för olyckor p.g.a. kast.
• Risk för att arbetsstycket välter p.g.a. att arbetsbordet inte är tillräckligt stort.
  • Beröring av skärverktyget.
• Utkastning av knaggar och verktygsdelar

4. Tekniska data

Nätspänning: 230 V \~ 50 Hz

Eff ektförbrukning: 80 W

Driftslag: S2 20 min.

Eff ektförbrukning: 120 W

Driftslag: S6 30%

Tomgångsvarvtal n _0 : 400 - 1 600 min ^1

Uppställningsyta: 440 x 280 mm

Svängbart bord: 0° till 45° åt vänster

Bordets storlek: 410 x 253 mm

Sågbladets längd: 127 mm

Sågdjup: 406 mm

Såghöjd max. vid 90°: 57 mm

Såghöjd max. vid 45°: 27 mm

Vikt: 13 kg

Inkopplingstid

Inkopplingstiden S2 20 min (korttidsdrift) innebär att motorn endast får belastas kontinuerligt med märkeff ekten 80 W under den tid som anges på märkskylten (20 min). I annat fall kommer motorn

att värmas upp otillåtet mycket. Under pausen kyls motorn ned till sin utgångstemperatur.

Driftslag S6 30%: Kontinuerlig drift med intermittent belastning (arbetscykel 10 min). För att undvika att motorn värms upp till otillåtet höga temperaturer, får motorn köra med angiven nominell eff ekt 30% av arbetscykeln, och därefter 70% av arbetscykeln utan belastning.

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 61029.

Drift

Ljudtrycksnivå L _nA 80,2 dB 65,1 dB

Ljudeff ektnivå L _WA 88,4 dB 74,8 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte används.
Bär handskar.

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfiltermask används.
2. Hörselskador om inget lämpligt hörselskydd används.

SE

5. Före användning

5.1 Allmänt

• Före driftstart ska alla käpor och säkerhetsanordningar monteras korrekt.
  • Sågbladet måste kunna snurra fritt.
• Kontrollera att det inte finns några spikar eller skruvar i redan bearbetat trä.
• Innan strömbrytaren slås på, kontrollera att sågbladet är korrekt monterat och att rörliga delar rör sig lätt.
• Kontrollera innan maskinen ansluts att informationen på typskylten stämmer överens med nätspänningen.

5.2 Montera sågen på en arbetsbänk (Fig. 2)

1. För sågens uppställning lämpar sig en arbetsbänk av massivt trä bättre än en svag spånskiveställning i vilken vibrationer och buller kan fortplantas.
2. De verktyg och delar som krävs vid montering på en arbetsbänk ingår inte i sågens leveransomfattning. Använd utrustning av följande storlek:

Beskrivning

Mängd

Sexkantskruvar M8 4

Tätningar ∅ 8mm 4

Brickor ∅ 8 mm 4

Sexkantmuttrar M8 8

1. Inte heller ett bullerreducerande skumgummimellanlägg ingår i sågens leveransomfattning. Vi rekommenderar att ett sådant mellanlägg används för att reducera vibrationer och bul- ler.

Beskrivning:

Mjukt skumgummimellanlägg:

450 mm x 250 mm x 13 mm

Dra inte åt skruvarna för hårt. Lämna ett visst spel så att skumgummit kan absorbera bättre.

Montera sågen på en arbetsbänk enligt bild (2).

Lista över komponenterna i bilden:

A: Sågkonstruktion
B: Skumgummiunderlag
C: Arbetsbord
D: Flat packning
E: Distansbricka
F: Sexkantmutter
G: Låsmutter
H: Sexkantskruv

5.3 Montering

Varning! Lossa alltid nätkontakten före alla underhålls- och riggningsarbeten på kontursågen..

5.3.1 Montering av sågbladsskyddet och spåntransportanordningen (fi g. 4/5/6)

• Sätt fast fästbulten (9) på utliggaren (19).
- Skjut på sågbladsskyddet (10) på fästbulten (9).
- Stick in skruven (20) genom hålet på fästbulten (9) och sågbladsskyddet (10) in i utliggaren.
- Säkra skruven (20) med muttern (21) så att den inte faller ut.
- Sågbladsskyddet kan fixeras på olika höjder med klämskruven (11).
- Montera renblåsningsanordningen (16) enligt beskrivningen i bild 6.

5.3.2 Byte av sågblad (fi g. 1/3/7)

Vrid spännskruven (14) åt vänster för att lossa sågbladet (15).
• Skruva loss den vänstra kåpan (4).
- Ta först ut sågbladet ur det övre sågbladsfästet (13) genom att trycka den övre pendelarmen neråt.
- Ta därefter ut sågbladet ur det nedre sågbladsfästet (8).
• Dra upp sågbladet ur bordsstommen (18).
- Montera ett nytt sågblad i omvänd ordningsföljd.

Varning: Montera alltid sågbladet så att tänderna pekar i riktning mot sågbordet.

Sågbladet kan monteras i slits (a) eller (b); Slits a: För sågning längs med utliggaren Slits b: För sågning tvärs mot utliggaren.

Spänn sågbladet genom att vrida spännskruven (14) åt vänster (medurs).

5.3.3 Inställning av sågbordet (fi g. 8)

• Lossa fästskruven (5)
• Vinkla sågbordet (7) åt vänster tills visaren (17) visar på önskat vinkelmätt på gradskalan (6).

Varning: Vid precisionsarbete bör man först göra en provsågning och därefter ändra gradinställningen vid behov.

SE

6. Använda sågen

6.1 Information:

• Sågen sågar inte trä automatiskt. Användaren måste föra träet till sågbladet när det är i rörelse.
• Tänderna sågar endast träet när bladet går uppåt.
• Träet måste föras in långsamt i sågbladet eftersom sågbladets tänder är mycket små.
• Personer som vill använda sågen behöver en viss inlärningstid. Under den här tiden kommer några sågblad att brytas sönder.
• Vid sågning av tjockt trä bör man vara extra försiktig så att sågbladet inte böjs eller vrids. Därigenom ökar sågbladets livslängd.

6.2 Strömbrytare (bild 3/pos. 2)

• Tryck på den gröna knappen för att slå på maskinen.
• Tryck på den röda knappen för att slå av maskinen.
• Varning: Maskinen har en säkerhetsbrytare som förhindrar återinkoppling efter strömavbrott.

6.3 Slagfrekvensreglage (3)

Med hjälp av slagfrekvensreglaget kan slagfrekvensen anpassas för det aktuella materialet.

6.4 Invändig sågning

1. En speciell egenskap hos kontursågen är möjligheten att såga invändigt i en platta utan att yttersidan eller plattans omfång skadas.

Varning: För att undvika skador vid plötslig start: Ställ alltid strömbrytaren på läge „0“ och dra ut stickkontakten ur stickkontakten innan sågbladet demonteras eller byts ut.

1. För invändig sågning i plattor: Ta bort sågbladet enligt beskrivningen i avsnitt 5.3.2.
2. Borra ett hål i den aktuella plattan.
3. Lägg plattan med hålet över ingångshålet på sågbordet.
4. Installera sågbladet genom hålet i plattan och ställ in bladspänningen.
5. Ta bort sågbladet från sågbladshållaren när den invändiga sågningen är klar (enligt beskrivningen i avsnitt 5.3.2) och ta bort plattan från bordet.

6.5 Adapter för lövsågblad (fi g. 8/9)

• Ta bort sågbladet enligt beskrivningen i 5.3.2.
• Fäst lövsågbladet (a) i adaptern.
• Ta först bort bordsstommen (18).
- Häng båda adaptrar (22) på de två sågbladsfästena (8/13).
- Montera sågbladet enligt beskrivningen i 5.3.2.

7. Rengöring, Underhåll och reservdelsbeställning

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

7.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
  Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

7.2 Lager

Smörj alla lager regelbundet med högkvalitativt maskinfett, dock senast efter ca 25-30 driftstimmar.

7.3 Kolborstar

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Obs! Kolborstarna får endast bytas ut av en behörig elinstallatör.

7.4 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

7.5 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

-59-

SE

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

-60-

SE

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till närmaste ansvarig byggmarknad. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätpänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 5 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss.

-61-

FI

5.2 Montering av sagen på en arbeidsbenk (fi g. 2)

Montering av sagen på en arbeidsbenk, se fi gu- ren (2). Opplisting av komponentene på fi guren:

Sliss a: For saging langs utliggeren

Sliss b: For saging på tvers av utliggeren.

S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
