DS 405/2 E - Žaga Herkules - Brezplačna navodila za uporabo

Vrsta izdelka	Namizna žaga (vbodna žaga)
Znamka	Herkules
Model	DS 405/2 E
Omrežna napetost	230 V ~ 50 Hz
Absorbirana moč (S2 20 min)	80 W
Absorbirana moč (S6 30%)	120 W
Hitrost vrtenja v prostem teku	400-1600 vrt/min
Hod	21 mm
Dimenzije mize	410 x 253 mm
Talna površina	440 x 280 mm
Nagib mize	0° do 45° v levo
Največja višina reza pri 90°	57 mm
Največja višina reza pri 45°	27 mm
Dolžina lista	127 mm
Razdalja osi vretena do okvirja	406 mm
Teža	13 kg
Vrsta zaščite	IP 20
Raven zvočnega tlaka (pri obremenitvi)	80,2 dB(A)
Raven zvočne moči (pri obremenitvi)	88,4 dB(A)
Glavne funkcije	Rezanje lesa ali podobnih materialov, notranji rezi, nastavitev hitrosti
Vzdrževanje in čiščenje	Čiščenje z vlažno krpo in milom, mazanje ležajev vsakih 25-30 ur
Varnost	Zaščitni pokrov, varnostno stikalo proti ponovnemu zagonu, zaščita pred dotikom
Nadomestni deli in popravljivost	Žagini listi, ogljene ščetke, ki jih lahko zamenja električar

Pogosto zastavljena vprašanja - DS 405/2 E Herkules

Kako zamenjati žagin list?

Zavijte napenjalni vijak v desno, da popustite list. Odstranite levo pokrivalo. Vzemite list iz zgornjega in spodnjega nosilca, nato vstavite nov list v pravilni smeri zob (proti mizi). Napnite list tako, da vijak zavijete v levo.

Kakšna je največja višina reza?

Pri 90° je največja višina 57 mm. Pri 45° je 27 mm.

Kako nagniti žago mizo?

Popustite pritrdilni vijak pod mizo. Nagnite mizo v levo do želenega kota (0° do 45°), igla kaže vrednost na merilni lestvici. Ponovno zategnite vijak.

Ali lahko izvajam notranje reze?

Da, odstranite list, izvrtajte luknjo v obdelovanec, ga postavite na mizo z luknjo nad vstavkom, nato namestite list skozi luknjo in izvedite rez.

Kako nastaviti hitrost rezanja?

Uporabite regulator števila hodov (3) za prilagoditev hitrosti glede na material. Nastavitev je neprekinjena od 400 do 1600 vrt/min.

Katere vrste listov lahko uporabim?

Uporabite žagine liste, primerne za stroj (dolžina 127 mm). Z adapterjem lahko uporabite listnate žage (žage za izrezovanje).

Kako očistiti in vzdrževati žago?

Vedno izklopite iz omrežja. Očistite z vlažno krpo in blagim milom. Namažite ležaje vsakih 25 do 30 ur delovanja s kakovostno strojno mastjo.

Katera so pomembna varnostna navodila?

Nosite zaščitna očala, masko proti prahu in zaščito za sluh. Ne nosite ohlapnih oblačil. Uporabite zaščitni pokrov. Ne žagajte kovine ali materialov, ki vsebujejo azbest.

Kako pritrditi žago na delovno mizo?

Pritrdite žago na masivno delovno mizo s pomočjo vijakov M8 (niso priloženi). Uporabite gumijasto-penasto podlago pod žago za zmanjšanje tresljajev (priporočljivo). Pustite malo zračnosti pri vijakih.

Kaj storiti v primeru okvare?

Preverite omrežno napetost, stanje lista in ogljenih ščetk. Če težava vztraja, se obrnite na usposobljenega električarja. 5-letna garancija krije proizvodne napake, ne pa normalne obrabe ali nepravilne uporabe.

NAVODILA ZA UPORABO DS 405/2 E Herkules

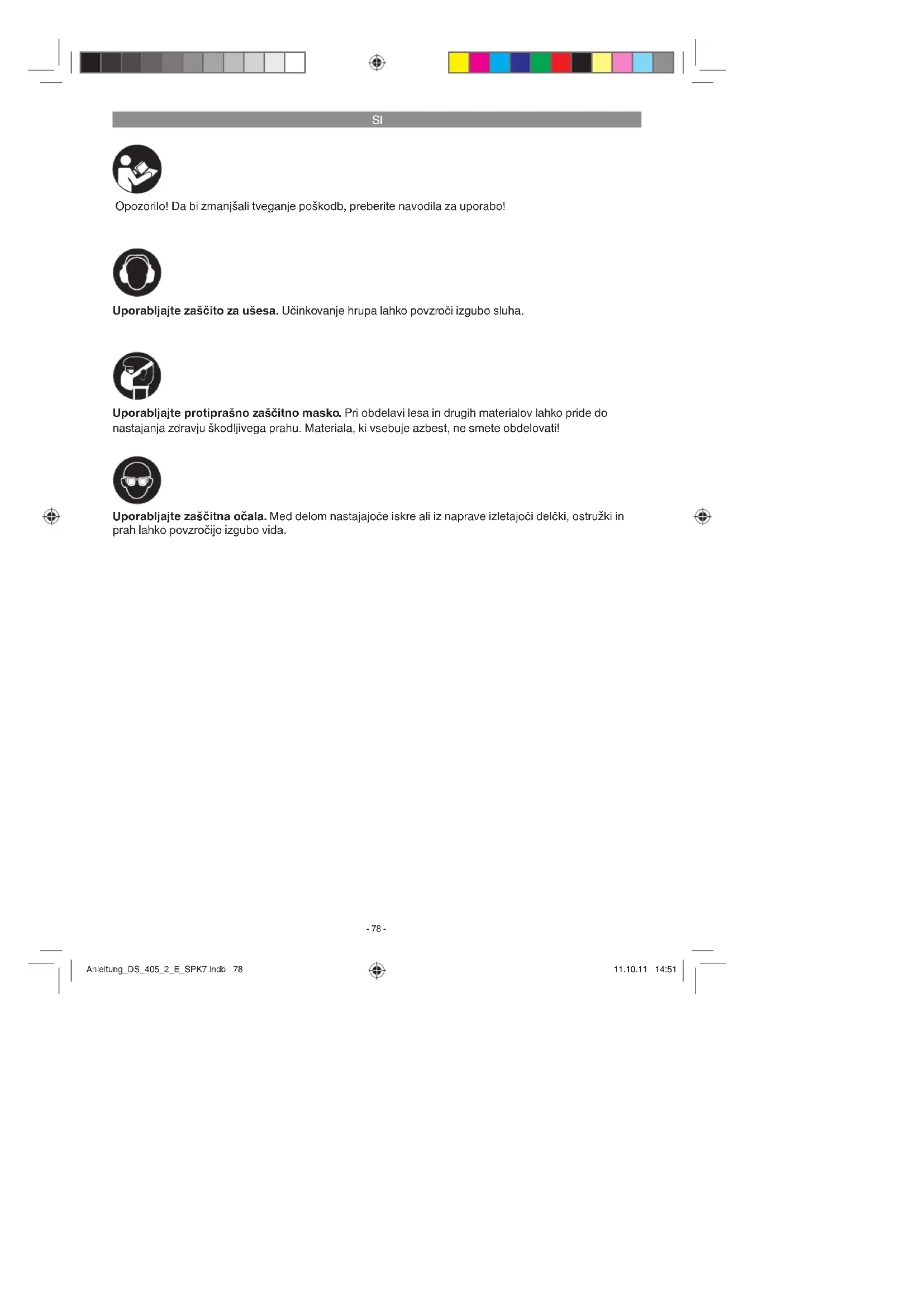

Opozorilo! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

-78-

SI

⚠️ Pozor!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

⚠️ Opozorilo!

Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1, 3)

1 Adapter za sesanje prahu
2 Stikalo za vklop/izklop
3 Regulator števila gibov
4 Pokrov levo
5 Nastavni vijak
6 Skala s stopinjami
7 Žagina miza
8 Držalo žaginega lista spodaj
9 Nosilni sornik
10 Zaščita žaginega lista
11 Privojni vijak
12 Držalo
13 Držalo žaginega lista zgoraj
14 Vpenjalni vijak
15 Zagin list
16 Odsesovalna naprava

2.2 Obseg dobave

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstajajo).
  • Preverite, će je obseg dobave popoln.
  • Preverite morebitne poškodbe naprave in

delov pribora, do katerih bi lahko prišlo med transportom.

- Po možnosti shranite embalažo do poteka garancijskega roka.

Pozor!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Dekupirna žaga
• Zaščita žaginega lista
• Odsesovalna naprava
• Originalna navodila za uporabo
• Varnostni napotki

3. Predpisana namenska uporaba

Dekupirna žaga se uporablja za rezanje lesa z ostrimi robovi ali obdelovancev, podobnih lesu. Okrogle materiale je dovoljeno rezati samo s primerno držalno napravo.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za vsakršne poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

Uporabljati smete samo za ta stroj primerne liste žage. Prepovedana je uporaba kakršnihkoli drugih rezalnih plošč. Del smotrne namenske uporabe je tudi upoštevanje varnostnih navodil, kot tudi navodil za montažo in navodil za upravljanje, ki so v navodilih za uporabo.

Osebe, ki ta stroj upravljajo in vzdržujejo, morajo biti seznanjeni s temi navodili in biti poučeno o možnih nevarnostih.

Poleg tega pa se je treba točno držati vseh veljavnih predpisov za preprečevanje nesreč. Potrebno je upoštevati tudi ostala splošna pravila v delovnem medicinskem in varnostno tehničnem področju.

SI

Spremembe stroja istočasno izključujejo jamstvo proizvajalca in jamstvo za napake, ki nastanejo zaradi tega.

Kljub smotrni namenski uporabi pa se ne morejo popolnoma odstraniti določeni faktorji preostalega tveganja. Pogojeno s konstrukcijo in zgradbo stroja lahko nastopijo sledeči primeri:

Zdravju škodljive emisije prahu pri uporabi v zaprtih prostorih.
- Nevarnost nesreče zaradi stika z roko v nepokriter območju rezanja obdelovanca.
- Nevarnost nesreče pri zamenjavi orodja (nevarnost ureza).
• Stiskanje prstov.
• Nevarnost zaradi udarca nazaj.
- Prevračanje obdelovanca zaradi nezadostne površine za nameščanje obdelovanca.
• Dotikanje rezalnega orodja.
• Izmet delov vej in obdelovanca.

4. Tehnični podatki

Omrežna napetost: 230 V \~ 50 Hz

Sprejem moči: 80 Watt

Način obratovanja ...... S2 20 min

Sprejem moči: 120 Watt

Način obratovanja ....S6 30 %

Število vrtljajev v prostem teku n_0 .400 -1600 min ^1

Vrsta zaščite: IP 20

Premik: 21 mm

Dolžina žaginega lista: 127 mm

Izpust: 406 mm

Višina rezanja maks. pri 90°: 57 mm

Višina rezanja maks. pri 45°: ...... 27 mm

Teža: 13 kg

Trajanje vklopa

Trajanje vklopa S2 20 min (kratkotrajno delovanje) pomeni, da je dovoljeno motor z navedeno nazivno močjo 80 vatov neprekinjeno obremeniti le za čas, naveden na tipski tablici (20 min). V nasprotnem bi se motor nedopustno pregreval. Po premoru se motor ponovno ohladi na svojo izhodiščno temperaturo.

Način obratovanja S6 30 %: Trajno obratovanje s prekinjajočo obremenitvijo (trajanje vklopa 10 min). Da preprečite nepotrebno ogrevanje motorja, lahko motor 30 % trajanja vklopa deluje le z navedeno nazivno močjo, nato pa mora 70 % trajanja vklopa delovati brez obremenitve.

Hrup in vibracije

Vrednosti hrupa in vibracij so bile izmerjene v skladu z EN 61029.

Obratovanje Prosti tek

Nivo zvočnega tlaka L _pA : 80,2 dB 65,1 dB

Nivo zvočne moči L_WA : 88,4 dB 74,8 dB

Uporabljajte zaščito za ušesa.

Učinkovanje hrupa lahko povzroči izgubo sluha.

Omejite razvijanje hrupa in vibracij na mini- mum!

Tudi, će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.
2. Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.

5. Pred prvim zagonom

5.1 Splošno

• Pred prvim zagonom morajo biti vsi pokrovi in varnostne priprave pravilno montirane.
• Žagin list se mora vrteti brez oviranja.
• Pri že obdelanem lesu je potrebno paziti na tujke, kot so n.pr. žeblji ali vijaki itd.
• Preden aktivirate stikalo za vklop/izklop, se prepričajte, da je žagin list pravilno montiran ter, da se premični deli z lahkoto premikajo.
• Preden stroj priklopite se prepričajte, da se podatki, ki so navedeni na tipski tablici, uje-majo z omrežnimi podatki.

-80-

SI

5.2 Montaža dekupirne žage na delovno površino (sl. 2)

1. Za postavitev žage je bolj primerna delovna površina iz polnega lesa kot šibko ogrodje iz prešane plošče, pri kateri so vibracije in obremenjenost s hrupom moteči.
2. Orodje in majhni deli, ki jih potrebujete za montažo na delovno površino, niso v obsegu dobave žage. Uporabite vsaj opremo naslednje velikosti:

1. Podlaga iz penaste gume, ki zmanjša hrup, prav tako ni dobavljena z žago. Vsekakor priporočamo uporabo penaste podlage, da zmanjšate tresljaje in hrup.

Opis:

Mehka penasta podlaga:

450 x 250 x 13 mm

Vijakov ne pritegnite preveč.

Pustite nekaj prostora, da lahko podlaga iz pen-aste gume dobro vpija tresljaje in hrup.

Za montažo žage na delovno površino glejte sliko (2), vsi sestavni deli so našteti na sliki:

A: Telo žage
B: Podlaga iz penaste gume
C: Delovna miza
D: Plosko tesnilo
E: Podložka
F: Šestrobna matica
G: Blokirna matica
H: Šesterorobni vijak

5.3 Montaža

Pozor! Pred vsemi vzdrževalnimi in predelovalnimi deli na dekupirni žagi izvlecite omrežni vtič.

5.3.1 Montaža zaščite žaginega lista in priprave za odsesavanje ostružkov (sl. 4/5/6)

• Nosilni sornik (9) postavite na nosilec (19).
• Potisnite zaščito žaginega lista (10) na nosilni sornik (9).
  Vijak (20) potisnite skozi luknjo nosilnega sornika (9) in zaščite žaginega lista (10).
• Vijak (20) zavarujte z matico (21), da ne izpade.
• S privojnim vijakom (11) lahko zaščito žaginega lista pritrdite na različnih višinah.

- Montirajte odsesovalno napravo (16), kot je prikazano na sliki 6.

5.3.2 Zamenjava žaginega lista (sl. 1/3/7)

Zavrtite vpenjalni vijak (14) v desno, da sprostite žagin list (15).
• Odvijte levi pokrov (4).
- Žagin list najprej izvzemite iz zgornjega vpenjala žaginega lista (13), pri tem zgornjo premično ročico potisnite navzdol.
Nato žagin list izvzemite iz spodnjega vpenjala žaginega lista (8).
- Žagin list izvlecite navzgor skozi mizni vložek (18).
- Nov žagin list ponovno vstavite v nasprotnem zaporedju.

Pozor: Žagin list vedno vstavite tako, da njegovi zobje kažejo proti žagini mizi.

Žagin list lahko vstavite v zarezo a ali b:

Reža a: Za reze vzdolž nosilca

Reža b: Za reze počez glede na nosilec.

Napnite žagin list z vrtenjem vpenjalnega vijaka (14) v levo (v smeri urnega kazalca).

5.3.3 Poševna postavitev žagine mize (sl. 8)

• Odvijte nastavni vijak (5).
- Žagino mizo (7) nagnite v levo, da kaže kazalec (17) na želeno kotno mero na skali s stopinjami (6).

Pozor: Če mora biti delo natančno, opravite poskusni rez in po potrebi naknadno nastavi- te stopinje.

6. Upravljanje

6.1 Opomba:

• Žaga lesa ne reže samodejno. Uporabnik omogoča rezanje z vodenjem lesa v premikajoč se žagin list.
• Zobje režejo les samo ob premiku navzdol.
• Les je treba počasi voditi v žagin list, saj so zobje žaginega lista zelo majhni.
• Vsak, ki želi delati z žago, potrebuje določen čas za priučitev. V tem času se bo najbrž zlo-milo kar nekaj listov.
• Pri rezanju debelejšega lesa je treba posebej paziti, da se žagin list ne ukrivi ali zasuka. S tem povečate življenjsko dobo žaginega lista.

SI

6.2 Stikalo za vklop/izklop (Slika 3/Pol. 2)

• Za vklop pritisnite zeleno tipko.
• Za izklop pritisnite rdečo tipko.
- Pozor: Stroj je opremljen z varnostnim stikalom proti ponovnemu vklopu v primeru izgube napetosti.

6.3 Regulator števila gibov (3)

Z regulatorjem števila gibov lahko nastavite število gibov za določen material.

6.4 Izvedba notranjega reza

1. Značilnost te dekupirne žage je možnost izvedbe notranjih rezov v plošči, ne da bi se poškodovala zunanjost ali obseg plošče.

Opozorilo: Za preprečevanje poškodb zaradi neželenega vklopa: Pred odstranitvijo ali zamenjavo žaginega lista stikalo vedno nastavite na pozicijo "0" in izvlecite omrežni vtič iz vtičnice.

1. Za izvedbo notranjih rezov v plošči: Odstrani- te žagin list, kot je opisano v razdelku 5.3.2.
2. Izvrtajte luknjo v zadevno ploščo.
3. Ploščo položite z luknjo nad dostopno luknjo na žagini mizi.
4. Žagin list namestite skozi luknjo v plošči ter nastavite napetost lista.
5. Po zaključku izvedbe notranjih rezov odstranite žagin list s prijemov lista (kot je opisano v razdelku 5.3.2) ter snemite ploščo z mize.

6.5 Nastavek za žagin list za rezljačo (sl. 8/9)

• Odstranite žagin list, kot je opisano pod 5.3.2.
• Namestite žagin list za rezljačo (a) v priključek.
  • Najprej snemite mizni vložek (18).
• Nato oba priključka (22) namestite na dve vpenjali za žagin list (8/13).
• Žagin list vstavite, kot je opisano pod točko 5.3.2.

7. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

7.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Redno čistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave.

7.2 Ležaj

Ležajna mesta obračalnih koles redno mažite z visokokakovostno mastjo, najkasneje pa prbl. vsakih 25 - 30 obratovalnih ur.

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

7.5 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tip naprave

• Art. številko naprave
• Ident- številko naprave
• Številka potrebnega nadomestnega dela

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

-82-

SI

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Pokvarjene sestavne dele odstranite med posebne odpadke. V ta namen povprašajte v tehnični trgovini ali na občinski upravi!

9. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalaži.

-83-

SI

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2002/96/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

-84-

SI

Garancijska listina

Spoštovana stranka!

Naši proizvodi podležejo stroki kontroli kakovosti. Če pa ta naprava kljub temu ne bi kdaj delovala brezhibno, bomo to zelo obžalovali in Vas prosili, da se obrnete na našo servisno službo na naslov, ki je naveden na tem garancijskem listu ali pa na na najbližjega pristojnega trgovca z našimi proizvodi. Za uveljavljanje garancijskih zahtevkov velja sledeče:

1. Le-ti garancijski pogoji urejajo dodatne garancijske storitve. Vaši zakonski garancijski zahtevki ostanejo s to garancijo nespremenjeni. Naše garancijske storitve so za Vas brezplačne.
2. Garancijske storitve obsegajo izključno samo pomanjkljivosti zaradi napak v materialih in izdelavi in so omejene na odpravo takšnih pomanjkljivosti oziroma na zamenjavo naprave. Prosimo, da upoštevate, da naše naprave niso konstruirane za uporabo v obrtništvu ali industriji. Garancijska pogodba zato ne pride v poštev, će se naprava uporablja v obrtništvu ali v industrijskih obratih ali v podobnih dejavnostih. Poleg tega ne obsega naša garancija nadomestil za transportne poškodbe, škodo zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot n.pr. priklop na napačno omrežno napetost ali vrsto toka), pretirana ali nepravilna uporaba (wkot n.pr. preobremenitev naprave ali uporaba nedovoljenih orodij ali pribora), neupoštevanje predpisov za vzdrževanje in varnostnih predpisov, vstop tujih predmetov v napravo (kot n.pr. pesek, kamenje ali prah), uporaba sile ali tuji vplivi (kot n.pr. poškodbe zaradi padca naprave) ter običajna obraba naprave zaradi uporabe. To velja še posebej za akumulatorje, za katere vendarle dajemo garancijski rok 12 mesecev. Veljavnost garancijskih zahtevkov ugasne, će so bili na npravi že izvajani posegi.
3. Garancijska doba znaša 5 leti in začne teči z dnevom nakupa naprave. Garancijske zahtevke morate uveljavljati pred potekom garancijske dobe v sveh tednih potem ko ste ugotovili napako. Uveljavljan-je garancijskih zahtevkov po poteku garancijske dobe je izključeno. Popravilo ali zamenjava naprave ne privede do podaljšanja garancijske dobe, niti se ne postavi nova garancijska doba zaradi takšnih storitev ali zaradi eventuelno vgrajenih nadomestnih delov. To velja tudi za servisne storitve na licu mesta.
4. Za uveljavljanje Vašega garancijskega zahtevka nam pošljite pokvarjeno napravo brez poštnine na spodaj navedeni naslov. Priložite original računa ob nakupu ali drugo potrdilo kot dokazilo o nakupu z datumom nakupa. Zato prosimo, da dobro shranite račun kot dokazilo o nakupu! Prosimo, da nam po možnosti natančno opišete vzroke reklamacije. Če napaka izpolnjuje naše garancijske pogoje, boste nemudoma dobili nazaj popravljeno ali novo napravo.

-85-

HR

B: podloga od sintetične gume

C: radni stol

D: plosnata brtva

E: podložna pločica

F: šesterokutna matica

G: matica za blokiranje

H: šesterokutni vijak

5.3 Montaža

Pozor! Prije svih radova održavanja i preinake na pili trebate izvući mrežni utikač.

5.3.1 Montaža zaštite lista pile i naprave za odsisavanje piljevine (sl. 4/5/6)

• Stavite svornjak (9) na nosač (19).
• Stavite zaštitu lista pile (10) na svornjak (9).
- Uvrnite vijak (20) kroz provrt svornjaka (9) i zaštite lista pile (10).
- Osigurajte vijak (20) maticom (21) tako da ne ispadne.
- Pomoću steznog vijka (11) zaštita lista pile može se fiksirati na različitim visinama.
- Montirajte napravu za odsisavanje (16) kao što je prikazano na slici 6.

5.3.2 Zamjena lista pile (sl. 1/3/7)

• Okrenite stezni vijak (14) udesno kako bi se otpustio list pile (15).
  • Demontirajte lijevi pokrov (4).
• Najprije izvadite list pile iz gornjeg držača (13), pritom pritisnite gornji oscilirajući krak prema dolje.
  • Na kraju skinite list pile s donjeg držača (8).
• Izvucite list pile kroz umetak stola (18) prema gore.
  • Umetnite novi list pile obrnutim redoslijedom.

Prorez b: Za rezanje poprečno na nosač.

Pritežite list pile okretanjem steznog vijka (14) ulijevo (u smjeru kazaljke sata).

5.3.3 Koso podešavanje stola pile (sl. 8)

• Otpustiti vijak za fiksiranje (5).
- Nagnuti stol pile (7) ulijevo, tako da kazaljka (17) pokazuje željeni kut, skalu sa stupnjevi-ma (6).

Pozor: Kad treba izvoditi precizne radove, potrebno je provesti probno rezanje i po potrebi dodatno podesiti stupnjeve.

6. Rukovanje

6.1 Napomena:

• Pila ne reže drvo samostalno. Korisnik omogućava rezanje vođenjem drva u pokretni list pile.
  • Zupci režu drvo samo kod spuštanja.
• Drvo se mora polako voditi u list pile jer su zupci lista jako mali.
• Svaka osoba koja želi rukovati pilom treba neko vrijeme priučavanja. Tijekom tog vreme-na sigurno ćete nekoliko lista pile slomiti.
• Kod rezanja debljih drva naročito trebate paziti da ne savinete ili zasučete list pile. Na taj se način produžuje vijek trajanja lista pile.
