TK 1500 UV - Žaga Herkules - Brezplačna navodila za uporabo
Brezplačno poiščite navodila za napravo TK 1500 UV Herkules v formatu PDF.
| Vrsta izdelka | Namizna krožna žaga |
| Znamka | Herkules |
| Model | TK 1500 UV |
| Motor | 230-240 V ~ 50 Hz, 1200 W (S1) / 1500 W (S6 40%) |
| Hitrost vrtenja v praznem teku | 4300 obr/min |
| Žagin list | ∅ 250 x ∅ 30 x 2,4 mm, 24 zob |
| Dimenzije mize | 595 x 440 mm |
| Podaljšek mize (dolžina) | 440 x 320 mm |
| Podaljšek mize (širina) | 595 x 250 mm |
| Največja višina reza | 73 mm (90°) / 53 mm (45°) |
| Nastavitev višine reza | Neprekinjeno, 0-73 mm |
| Nagib mize | 0° do 45°, neprekinjeno |
| Priključek za odsesavanje | ∅ 36 mm |
| Vzporedni omejevalnik | Da, nastavljiv z dvema vodilnima površinama |
| Prečni omejevalnik | Da, nastavljiv po kotu |
| Zaščitni pokrov žaginega lista | Premičen, z napravo za odsesavanje |
| Razcepljalni klin | Nastavljiv, debelina prilagojena žagi |
| Potiskač | Vključen za kose širine < 120 mm |
| Varnostno stikalo | Z zaščito pred ponovnim vklopom po izklopu |
| Garancija | 2 leti |
Pogosto zastavljena vprašanja - TK 1500 UV Herkules
Vprašanja uporabnikov o TK 1500 UV Herkules
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Žaga v formatu PDF brezplačno! Poiščite svoja navodila TK 1500 UV - Herkules in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. TK 1500 UV znamke Herkules.
NAVODILA ZA UPORABO TK 1500 UV Herkules
Navodila za uporabo Namizna krožna žaga
Art.-Nr.: 43.406.51
I.-Nr.: 01014
TK 1500 UV
Pred montažo in uporabo skrbno preberite ta navodila za uporabo.

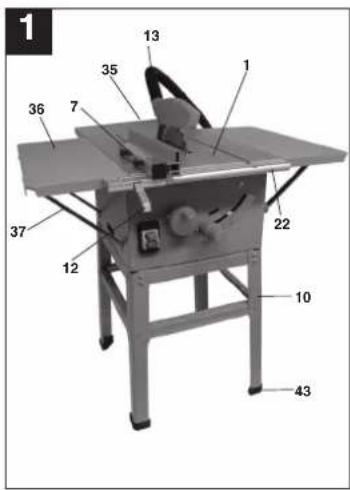

12 Ekscentrična ročica
43 Gumijasti podstavki na podnožju
2. Obseg dobave
- Namizna krožna žaga
● List žage iz trde kovine
● Paralelni prislon
● Prečni prislon
- Potisni del
3. Namenska uporaba
Namizna krožna žaga se uporablja za vzdolžno in prečno rezanje (samo s prečnim prislonom) lesa vseh vrst glede na velikost stroja. Ne smete žagati nobenih vrst okroglega lesa.
Stroj smete uporabljati samo za namene, za
katere je bil izdelan.
Vsaka druga uporaba, ki ne sodi v krog namenske uporabe, je nenamenska uporaba. Za škodo ali poškodbe, ki so posledica nenamenske uporabe, proizvajalec ne nosi odgovornosti, temveč jo nosi uporabnik oz. upravljalec žage.
Z žago se lahko uporabljajo samo za to žago določeni listi žage (žagalni listi HM ali CV). Prepovedana je uporaba žagalnih listov vrste HSS in kakršnih koli rezalnih plošč.
Sestavni del namenske uporabe je tudi upoštevanje varnostnih napotkov, navodil za montažo in napotkov za obratovanje, ki so navedeni v navodilih za uporabo.
Osebe, ki rokujejo s strojem in ga vzdržujejo, morajo biti seznanjene s strojem in poučene o možnih nevarnostih.
S tem v zvezi je potrebno najnatančneje spoštovati veljavne predpise o preprečevanju nezgod. Upoštevati je treba tudi splošna pravila na delovnomedicinskem in varnostno-tehničnem področju.
Izvajanje sprememb na stroju v celoti izključi
jamstvo proizvajalca in škode, ki bi nastala zaradi takšnih sprememb.
Kljub namenski uporabi pa ni možno popolnoma izključiti določenih faktorjev tveganja. Pogojeno s konstrukcijo in sestavo stroja lahko pride do sledečih tveganj:
- Stik z žagalnim listom v nepokritem območju
žage.
- Poseganje v rotirajoči list žage (poškodbe vreznin)
● Vzvratni odboj obdelovancev in delov
obdelovancev.
● Lom žagalnih listov.
- Izmet trdih kovinskih delov žagalnih listov z
napako.
● Poškodbe sluha zaradi neuporabe zaščite za
ušesa.
● Zdravju škodljive emisije lesnega prahu pri
uporabi stroja v zaprtem prostoru.
4. Važni napotki
Prosimo, da skrbno preberete navodila za uporabo in upoštevate v navodilih navedene napotke. S pomočjo teh navodil za uporabo se seznanite s strojem, z njegovo pravilno uporabo kot tudi z navedenimi varnostnimi napotki.
Varnostni napotki
- Opozorilo: Če se uporablja električno orodje, je treba upoštevati osnovne varnostne ukrepe, da bi se izključilo možnost tveganja požara, električnega udara in poškodb oseb.
- Upoštevajte vse navedene napotke pred in med delom z žago.
- Dobro shranite te varnostne napotke zaradi kasnejše uporabe.
- Zavarujte se pred električnim udarom! Izogibajte se stiku delov telesa z ozemljenimi deli.
● Neuporabljen stroj shranjujte v suhem in zaprtem prostoru, izven dosega otrok.
- Orodje vzdržujte ostro in čisto, da boste lahko delali bolje in varneje.
- Redno preverjajte električni kabel orodja in, če je poškodovan, naj ga popravi priznani strokovnjak.
● Redno preverjajte podaljšek in ga zamenjajte, če je poškodovan.
● Na prostem uporabljajte samo za ta namen dovoljene in ustrezno označene podaljške.
- Ne uporabljajte orodij, pri katerih ni mogoče vklapljati in izklapljati stikal.
- Opozorilo! Uporaba drugega nadomestnega orodja in drugega pribora lahko za vas predstavlja nevarnost.
- Pri izvajanju kakršnih koli vzdrževalnih ali nastavitvenih del vedno izvlecite električni vtič iz omrežne vtičnice.
- Te varnostne napotke posredujte naprej vsem osebam, ki delajo s strojem.
- Te žage ne uporabljajte za žaganje lesa za kurjavo.
● Ne izvajajte prečnega rezanja okroglih kosov lesa.
● Pozor! Zaradi rotirajočega žaginega lista obstaja nevarnost poškodb za vaše prste in roke.
● Ta stroj je opremljen z varnostnim stikalom (11) pred ponovnim vklopom v primeru izpada električne napetosti.
- Pred zagonom oz. uporabo stroja preverite, če se na tipski podatkovni tablici navedena električna napetost sklada z omrežno napetostjo.
- Če potrebujete kabelski podaljšek, se najprej prepričajte, da presek kabelskega podaljška zadostuje za prevzem moči električnega toka za žago. Najmanjši zahtevani presek kabla mora znašati 1,5 mm².
- Boben za kabelski podaljšek uporabljajte samo v popolnoma odvitem stanju.
- Ne prenašajte žage za kabelski podaljšek. - Preverite kabel za priključek na električno omrežje. Ne uporabljajte nobenih pomanjkljivih ali poškodovanih električnih priključnih kablov.
- Ne uporabljajte kabla za izvlačenje električnega vtikača iz električne omrežne vtičnice. Zavarujte kabel pred vročino, oljem in ostrimi robovi.
- Žage ne izpostavljajte dežju in je ne uporabljajte v vlažnem ali mokrem okolju.
● Poskrbite za dobro osvetlitev delovnega prostora.
- Ne žagajte v bližini vnetljivih tekočin ali plinov.
- Pri delu uporabljajte primerna delovna oblačila! Dele ohlapnih oblačil ali nakita lahko zagrabijo rotirajoči deli stroja.
- Pri delu na prostem priporočamo uporabo obuvala, ki ne drsi na podlagi.
- Če imate dolge lase, potem pri delu uporabljajte naglavno mrežico za lase.
- Pri delu se izogibajte nenormalni nestabilni drži telesa.
- Oseba, ki dela s strojem, mora biti stara najmanj 18 let, vajenci pa najmanj 16 let, vendar morajo biti pod nadzorom odrasle osebe.
- Poskrbite, da se otroci ne bodo zadrževali v bližini stroja, ko je le-ta priključen na električno omrežje.
- Poskrbite, da se na delovnem prostoru ne bodo nahajali naokrog ležeči deli in lesni odpadki.
● Nered v delovnem območju stroja ima lahko za posledico nezgode.
- Ne pustite, da bi druge osebe, predvsem pa ne otroci, prijemali orodje ali omrežni električni kabel.
- Ne odvračajte pozornosti osebam, ki delajo na stroju.
- Pazite na smer vrtenja motorja in lista žage.
● V nobenem primeru ne smete zaustavljati vrtenja lista žage (4) po izklopu pogona stroja.
● V žago montirajte samo dobro naostrene liste žage (4), ki morajo biti brez prask, poškodb in deformacij.
- Ne uporabljajte listov za krožne žage (4) iz visoko legiranega hitro izdelanega jekla (HSS - jeklo).
- Uporabljate lahko samo na stroju tisto orodje, ki odgovarja standardom prEN 847-1:1996.
- Pomanjkljive oz. poškodovane liste žage (4) morate takoj zamenjati z novimi.
- Ne uporabljajte listov žage, ki niso v skladu z oznakami, ki so navedene v teh navodilih za uporabo.

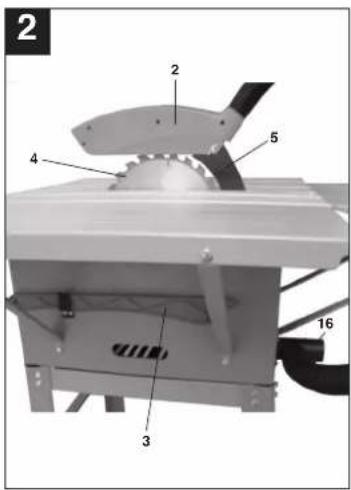

- Premičnega zaščitnega pokrova (2) ne smete fiksirati v njegovem odprtem položaju.
- Varnostno-zaščitne opreme (2, 5) na stroju ne smete demontirati ali narediti nefunkcionalno.
- Razcepna zagozda (5) predstavlja pomembno zaščitno varnostno opremo žage, ki vodi obdelovanec in preprečuje zapiranje rezalne reže za žagalnim listom ter vzvratni odboj obdelovanca. Pazite na debelino razcepne zagozde, ki ne sme biti tanjša od telesa žagalnega lista in ne debelejša od širine rezalne reže.
- Pri vsakem delovnem postopku morate spustiti zaščitni pokrov (2) na obdelovanec.
- Pri vzdolžnem rezanju ozkih obdelovancev brezpogojno uporabljajte potisni del (3) (širina manjša od 120 mm).
- Ne režite obdelovancev, ki so premajhni, da bi jih lahko varno vodili z roko.
- Pozor: Vstopnih rezov ne smete izvajati s to žago.
- Delovni položaj imejte zmeraj ob strani lista žage.
● Stroja ne obremenjujte toliko, da bi se ustavil.
● Zmeraj čvrsto pritiskajte obdelovanec na delovno ploščo (1).
- Pazite na to, da zobati venec žagalnega lista ne bi zagrabil in metal v stran kosov lesa.
- Nikoli ne odstranjujte prostih iveri, žagovine ali zataknjenih kosov lesa v času, ko list žage dela oz. rotira.
- Pri odpravljanju motenj ali pri odstranjevanju zataknjenih kosov lesa zmeraj izklopite stroj, t.j. potegnite električni vtikač iz električne omrežne vtičnice.
- Če se reža žage izbije, obnovite namizni vložek (6). - Potegnite električni vtikač iz električne omrežne vtičnice.
● Preurejanje stroja, izvajanje nastavitvenih, merilnih ali čistilnih del izvajajte zmeraj samo pri izključenem stroju. - Potegnite električni vtikač iz električne omrežne vtičnice.
- Pred vklopom preverite, če ste odstranili iz stroja vse ključe in vso orodje za nastavljanje stroja.
- Ko zapustite delovno območje stroja, motor izključite in potegnite električni vtikač iz električne omrežne vtičnice.
- Po končanih popravilnih ali vzdrževalnih delih morate ponovno montirati vso zaščitno in varnostno opremo žage.
- Spoštovati in upoštevati je treba vse varnostnozaščitne, delovne in vzdrževalne napotke proizvajalca kot tudi v tehničnih podatkih o stroju navedene izmere.
- Upoštevati je treba veljavne predpise ter druga splošno priznana varnostno tehnična pravila.
- Upoštevajte navodila v beležnicah poklicnih združenj (VBG 7).
- Pri vsakem opravilu priključite napravo za odsesavanje prahu.
- Z žago delajte samo s priključeno opremo za odsesavanje prahu ali s pomočjo običajnega industrijskega sesalca za prah, da bi preprečili poškodbe zaradi izletajočih se žagalnih odpadkov.
- Namizna krožna žaga mora biti priključena na električno omrežno šuko vtičnico 230 V z varovalko vrednosti najmanj 10 A.
- Ne uporabljajte stroja z malo močjo za težka žagalna opravila.
- Kabla ne uporabljajte za namene, za katere kabli niso izdelani!
- Poskrbite za varni položaj telesa in zmeraj vzdržujte stabilno ravnotežje telesa.
- Pred nadalnjo uporabo orodja je treba skrbno pregledati zaščitno-varnostno opremo stroja skrbno preveriti eventuelno poškodovane dele,
če le-ti brezhibno delujejo.
- Preverite, če pomični deli brezhibno delujejo in se ne zatikajo ali, če deli niso poškodovani. Vsi deli stroja morajo biti pravilno montirani in izpolnjeni morajo biti vsi pogoji, da se zagotovi brezhibno obratovanje stroja.
- Poškodovano zaščitno-varnostno opremo in poškodovane dele stroja mora popravljati oziroma zamenjati priznana strokovna servisna služba, če ni v navodilih za uporabo navedeno drugače.
- Poškodovana stikala pustite, da zamenja električna servisna služba.
- To orodje je v skladu z veljavnimi varnostnimi predpisi. Popravila sme izvajati samo električno strokovno usposobljeno osebje, pri čemer se mora uporabljati originalne nadomestne dele. V nasprotnem lahko pride do nezgod za uporabnika.
- Pazite na smer obračanja motorja in lista žage.
- Uporabljajte samo tiste liste žage, katerih najvišja dopustna hitrost ni manjša kot največja hitrost vretena namizne krožne žage in materiala, ki ga režete.
- Uporabljajte samo liste žage, ki jih priporoča proizvajalec in ki odgovarjajo normam EN 847-1, z opozorilom, da je treba pri zamenjavi lista žage paziti na to, da rezalna širina ni manjša in debelina jedra lista žage ni večja od debeline režne zagozde.
- Premičnega zaščitnega pokrova (2) ne smete fiksirati v odprtem položaju. Uporabljajte zgornjo pripravo za zaščito lista žage in jo pravilno nastavite.
● Zamenjajte obrabljeni namizni vložek.
- Pri vzdolžnem rezanju ozkih obdelovancev (debeline pod 120 mm) brezpogojno uporabljajte potisni kos (3). Potisni kos ali držalo za potisni kos lesa zmeraj shranite v primeru neuporabe na stroju.
- Pri vsakem rezanju priključite pripravo za odsesavanje prahu. Pri žaganju lesa je potrebno priključiti krožne žage na opremo za prestrezanje prahu. Oseba, ki dela z žago, mora biti seznanjena s pogoji, ki vplivajo na sproščanje prahu, n. pr. vrsta žaganega materiala (izvor), pomen lokalnega izločanja in pravilna nastavitev pokrovov/vodilne pločevine/vodil.
- Po potrebi uporabljajte osebno zaščitno opremo. Le-ta lahko obsega sledeče: - zaščita za ušesa, da preprečite tveganje, da postanete naglušni; - zaščita za dihanje, da preprečite tveganje vdihavanja nevarnega prahu;
- Ko delate z listi žage in z grobim materialom,
SLO
uporabljajte zaščitne rokavice. Liste žage morate zmeraj praktično prenašati v posodi.
- Oseba, ki uporablja žago, mora biti seznanjena s pogoji, ki vplivajo na povzročanje hrupa (n. pr. listi žage, ki so bili konstruirani v namen zmanjšanja nastajanja hrupa, nega lista žage in stroja).
- Napake na stroju, vključno zaščitna oprema in list žage, je potrebno nemudoma po ugotovitvi sporočiti odgovorni osebi.
- Pri transportu stroja uporabljajte samo primerno transportno opremo in nikoli ne uporabljajte zaščitne-varovalne opreme za rokovanje in transport.
- Med transportom mora biti zgornji del lista žage pokriti, na primer z zaščitno pripravo.
- Ne izvajajte zglobov in utorov brez, da bi preko mize žage namestili ustrezno zaščitno opremo, kot n. pr. tunelska zaščitna priprava.
- Krožnih žag ne smete uporabljati za cepljenje lesa (v obdelovancu zaključeni utor).
Pozor Nevarnost poškodbe! Ne posegajte v vrteči se list žage.
Uporabljajte zaščito za oči
Uporabljajte zaščito za ušesa
Uporabljajte protiprašno zaščito
Vrednosti emisije hrupa
Obratovanje: Prosti tek
Tlačni nivo hrupa LPA: 93,5 dB(A) (prosti tek: 88,1 dB(A))
Nivo moči hrupa LWA: 106,5 dB(A) (prosti tek: 101,1 dB(A))
Navedene vrednosti so emisijske vrednosti in ne rabijo kot take predstavljati tudi vrednosti na delovnem mestu. Čeprav obstaja korelacija med emisijskimi in imisijskimi vrednostmi, pa ni možno iz tega zanesljivo sklepati, ali je potrebno izvajati dodatne varnostno zaščitne ukrepe. Faktorji, ki lahko vplivajo na trenutno prisotni nivo imisije na delovnem mestu, obsegajo čas trajanja hrupnosti, karakteristike delovnega prostora, druge izvore
hrupa, itd. npr. število strojev in drugih hrupnostnih opravil v neposredni bližini.
Zanesljive vrednosti na delovnem prostoru so prav tako lahko različne od države do države. Te informacije pa naj služijo uporabniku kot pomoč pri boljši oceni ugroženosti in tveganja.
5. Tehnični podatki
Motor na izmenični tok 230-240 V ~ 50 Hz
Moč motorja P: S1 1200 W, S6 40% 1500 W
Število vrtljajev v prostem teku n D 4300 min -1
Žagalni list iz trde kovine ø 250 x ø 30 x ø 2,4 mm
Število zob 24
Velikost mize 595 x 440 mm
Razširitev mize 595 x 250 mm
Podaljšek mize 440 x 320 mm
Višina rezanja max. 73 mm / 90°
53 mm / 45°
Višinska nastavitev brezstopenjska 0 - 76 mm
Obračanje mize brezstopenjsko 0° - 45°
Priključek za odsesavanje prahu ø 36 mm
6. Pred uporabo
- Vzemite namizno krožno žago iz embalaže in preverite morebitne poškodbe, ki bi lahko nastale med transportom namizne krožne žage.
- Stroj morate postaviti v stabilni stojni položaj, to pomeni na delovno mizo ali privitje na stabilno podnožno ogrodje.
- Pred zagonom oz. uporabo morajo biti pokrovi in zaščitno-varnostna oprema pravilno montirani. ● List žage se mora dati prosto obračati.
- Pri že obdelovanem lesu je treba paziti na morebitno prisotne tujke, kot so npr. žeblji ali vijaki.
- Preden pritisnete na stikalo za vklop/izklop, se prepričajte, da je list žage pravilno nameščen in da je vse premične dele stroja mogoče prosto premikati.
- Pred priključitvijo stroja se prepričajte, da se podatki na tipski ploščici skladajo s podatki o električnem omrežju.
7. Montaža
Pozor! Pred izvajanjem kakršnih koli montažnih, preureditvenih in vzdrževalnih del na krožni žagi je treba vedno izvleči električni vtič iz električne vtičnice.
7.1 Montaža podnožja (Slika 17/18)
- Obrnite namizno krožno žago in jo postavite na tla. ● Rahlo privijte štiri noge podnožja žage (40) s šestrobnimi vijaki in maticami na žago.
- Sedaj rahlo privijte vzdolžne in prečne nosilce podnožja (41) in štiri srednje nosilce (42) skupaj z nogami podnožja.
- Pri tem samo rahlo zategnite šestrobne vijake in matice. Pozor: Vzdolžne nosilce podnožja je treba uporabiti ob strani.
- Sedaj namestite gumijaste podstavke (43) na noge podnožja, obrnite žago s podnožjem in jo postavite na tla. ● Potem dobro zategnite vse vijake in matice podnožja (Slika 18).
7.2 Razširitev in podaljšanje mize (Slika 19/20)
● Rahlo privijte razširitev mize in podaljšek mize (35/36) na žagalno mizo (1) s pomočjo vijakov in matic. (Slika 19). ● Rahlo privijte nosilce (27) na ohišju namizne žage in na razširjenem in podaljšanem delu žagalne mize. (kratki nosilci za razširitev mize, dolgi nosilci za podaljšek) - Izravnajte v ravnini razširitev in podaljšek mize z žagalno mizo (1). ● Na koncu dobro zategnite vse vijake (Slika 20).

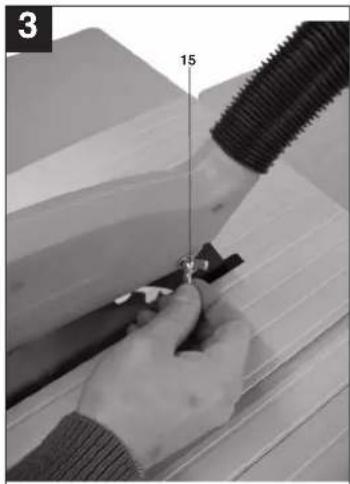

7.3 Montaža / demontaža zaščite lista žage (Slika 3)
- Pozor!
- Namestite zaščito lista žage (2) na režno zagozdo (5) tako, da bo šel vijak skozi luknjo (44) režne zagozde.
- Vijaka (15) ne zategnite preveč; zaščita lista žage mora ostati prosto premična.
- Pritrdite cev za odsesavanje prahu (13) na adapter za odsesavanje (16) in na nosilce odsesavanja na zaščiti lista žage (2). ● Na izhodu adapterja za odsesavanje (16) priključite primerno napravo za odsesavanje. ● Demontaža poteka v obratnem vrstnem redu.
Pred začetkom žaganja morate spustiti zaščito lista žage (2) na obdelovanec, ki ga nameravate žagati.
7.4. Nastavitev režne zagozde (Slika 3/6/7/8)
- Pozor! Potegnite električni vtikač ven iz vtičnice.
- Nastavite list žage (4) na največjo globino rezanja, namestite v položaj 0° in aretirajte. ● Demontirajte zaščito lista žage (glej 7.3.) ● Vzemite ven namizni vložek (6) (glej 7.5) ● Odpustite pritrdilni vijak (20).
7.4.1. Nastavitev na največje rezanje (Slika 6/7/8)
- Potisnite razcepno zagozdo (5) navzgor tako, da bo razmak med mizo žage (1) in zgornjim robom razcepne zagozde (5) znašal približno 10 cm. ● Razmak med listom žage (4) in razcepno zagozdo (5) mora znašati 3-8 mm.
- Ponovno zategnite oba inbus vijaka (20) in montirajte namizni vložek (6).
7.4.2. Nastavitev za zakrite reze (Slika 6/7/8)
- Potisnite razcepno zagozdo (5) toliko navzdol, da se bo vrh razcepne zagozde nahajal 2 mm pod konico najzgornejšega zoba žage.
- Razmak med razcepno zagozdo (5) in listom žage (4) mora ponovno znašati 3-8 mm (glej Slika 8).
- Ponovno zategnite oba inbus vijaka (20) in montirajte namizni vložek (6). Pozor! Po izvedbi zakritega reza morate ponovno montirati zaščitni pokrov.
- Če boste pustili razcepno zagozdo v spodnjem položaju, potem morate upoštevati, da se bo višina rezanja zmanjšala za približno 55 mm. ● Nastavitev razcepne zagozde je treba preveriti po vsaki zamenjavi žagalnega lista.
7.5 Zamenjava namiznega vložka (Slika 7)
- Pri obrabi ali poškodbi namiznega vložka je treba le-tega zamenjati. V nasprotnem obstaja nevarnost poškodb. ● Snemite zaščito za žagalni list (2).
- Odstranite 6 vijakov z ugreznjeno glavo (34).
- Obrabljeni namizni vložek (6) vzemite ven v smeri navzgor.
- Montažo novega namiznega vložka izvršite v obratnem vrstnem redu korakov demontaže.
8.1. Stikalo za vklop / izklop (Slika 4)
- S pritiskom na zeleno tipko J lahko vključite žago. Pred začetkom žaganja počakajte, da doseže list žage svoje največje število vrtljajev.
- Da bi ponovno izključili žago, morate pritisniti na rdečo tipko 0.
8.2. Globina rezanja (Slika 4)
- Z obračanjem ročice (8) lahko nastavite list žage (4) na želeni položaj.
Proti smeri urinega kazalca: večja globina rezanja
V smeri urinega kazalca: manjša globina rezanja
8.3. Paralelni prislon
8.3.1. Višina prislona (Slika 11-14)
- Soizdobavljeni paralelni prislon (7) poseduje dve različno visoki vodilni površini. ● Glede na debelino rezanega materiala je treba uporabljati prislonsko vodilo (25) po Sliki 11 za debeli material in po Sliki 12 za tanjši material.
- Za prestavljanje prislonskega vodila (25) na nižjo vodilno površino je treba odviti oba narebričena vijaka (26), da bi lahko prislonsko vodilo (25) odvili od nosilca (24).
- Oba narebričena vijaka (26) vzemite ven skozi režo (27) v prislonskem vodilu (25) in ju ponovno vstavite v drugo režo (31). ● Ponovno montirajte prislonsko vodilo (25) na nosilec (24).
- Prestavitev na visoko vodilno površino se mora izvesti analogno.
8.3.2. Širina rezanja
- Pri vzdolžnem rezanju delov lesa morate uporabljati paralelni prislon (7). ● Paralelni prislon (7) je lahko montiran na obeh straneh žagalne mize (1). ● Paralelni prislon (7) mora biti vstavljen v vodilo (22) žagalne mize (1).
- S pomočjo skale (23) na vodilu (1) lahko nastavite paralelni prislon (7) na želeno vrednost. ● S pritiskom ekscentrične ročice (12) lahko fiksirate paralelni prislon v želenem položaju.
8.3.3. Nastavitev dolžine prislona (Slika 10)
- Da bi zmanjšali zatikanje materiala, ki ga režemo, se lahko prislonsko vodilo (25) pomakne v vzdolžni smeri.
- Čvrsto pravilo: Zadnji konec prislona pride do zamišljene linije, ki se začne približno nekje pri sredini žagalnega lista in poteka nazaj pri 45°.
- Nastavitev potrebne debeline reza - odvijte narebričene vijake (26) in potisnite prislonsko vodilo (25) toliko v naprej, dokler ne pride do zamišljene linije 45° - Ponovno zategnite narebričene vijake (26).
8.4. Prečni prislon (Slika 9)
● Vzemite prečni prislon (14) iz nosilnega držala in ga potisnite v utor (38) žagalne mize (1). ● Odvijte narebričeni vijak (32). - Obrnite prečni prislon (14) tako, da bo puščica (33) kazala na želeno kotno vrednost. ● Ponovno zategnite narebričeni vijak (32). - Za prirezovanje večjih delov obdelovancev je možno prečni prislon (14) podaljšati s prislonskim vodilom (25) od paralelnega prislona (7) (Slika 13).
Pozor!!
- Prislonskega vodila (25) ne potiskajte predaleč v smeri žagalnega lista. ● Razmak med prislonskim vodilom (25) in žagalnim listom (4) naj bi znašal približno 2 cm.
8.5. Kotna nastavitev (Slika 16)
● Odvijte pritrdilni gumb (9). Z obračanjem gumba nastavite na skali želeno kotno vrednost. Aretirajte pritrdilni gumb v položaju želene kotne nastavitve.
SLO
9.0. Obratovanje
Pozor!!
- Po vsaki novi nastavitvi priporočamo izvesti poskusni rez, da lahko preverite nastavljene mere.
- Po vklopu žage počakajte, da žagalni list doseže svoje največje število vrtljajev, in šele potem začnete izvajati rezanje.
● Previdno pri zarezovanju!
9.1. Izvajanje vzdolžnih rezov (Slika 21)
Tu lahko prežagate obdelovanec v njegovi vzdolžni smeri.
En rob obdelovanca pritisnite na paralelni prislon (7) tako, da bo ravna stran nalegala na žagalno mizo (1). Zaščita žagalnega lista (2) mora biti zmeraj spuščana na obdelovanec.
Delovni položaj pri vzdolžnem rezanju ne sme nikoli biti v isti liniji kot poteka smer rezanja.
● Paralelni prislon (7) nastavite odgovarjajoče višini obdelovanca in želeni širini (glej 8.3.)
● Vključite žago
● Roke z zaprtimi prsti položite ravno na obdelovanec in potiskajte obdelovanec vzdolž paralelnega prislona (7) proti žagalnemu listu (4)
- Stransko vodilo z levo roko ali desno roko (odvisno od položaja paralelnega prislona) samo do sprednjega roba zaščitnega pokrova.
● Obdelovanec zmeraj potisnite do konca razcepne zagozde (5).
- Odpad pri rezanju ostane ležati na žagalni mizi (1), dokler se list žage (4) ne bo ponovno nahajal v mirovanju.
- Dolge obdelovance zavarujte pred prevračanjem ob koncu postopka žaganja (na primer s podstavnim stojalom, ipd.).
9.1.2. Rezanje ozkih obdelovancev (Slika 22)
● Vzdolžne reze obdelovancev s širino manjšo kot 120 mm je treba brezpogojno izvrševati s pomočjo potisnega dela (3). Potisni del je vsebovan v obsegu dobave. Obrabljeni oz. poškodovani potisni del je treba takoj zamenjati.
9.1.3. Rezanje zelo ozkih obdelovancev (Slika 23)
- Za vzdolžne reze zelo ozkih obdelovancev debeline manjše od 30 mm in manj je treba brezpogojno uporabljati potisni del (a).
- Pri tem je treba dati prednost nižji površini paralelnega prislona.
- Potisni leseni del ni zajet v obsegu dobave! (lahko ga dobite v dotičnih trgovinah) Obrabljeni potisni leseni del je treba pravočasno zamenjati.
9.1.4. Izvajanje zakritih rezov (Slika 24)
Z demontažno zaščito lista žage in z brezstopenjskim nastavljanjem višine rezanja je možno izvajati zakrite in utorne reze.
- Odstranite zaščito žagalnega lista (2) (glej 7.3.)
● Razcepno zagozdo (5) nastavite za zakriti rez (glej 7.4.2.)
- Nastavite željeno globino rezanja (8.2.) - Montirajte paralelni prislon (7) desno od žagalnega lista in ga nastavite na potrebno širino (8.3.2)
- Potisnite obdelovanec proti listu žage (4). Pri tem morate paziti na to, da bo obdelovanec čvrsto nalegal na žagalni mizi (1).
- Sosledje rezov je treba izbrati tako, da bodo odrezane letve odpadale na levi strani lista krožne žage, da bi zmanjšali zatikanje med prislonom in žagalnim listom (nevarnost vzvratnega odboja).
- Po končanem postopku rezanja je potrebno nemudoma ponovno montirati zaščito lista žage (2).
9.1.5. Izvajanje poševnih rezov (Slika 16/25)
Poševne reze praviloma izvajamo z uporabo paralelnega prislona (7).
● List žage (4) nastavite na želeno kotno vrednost (glej 8.5.).
- Paralelni prislon (7) nastavite glede na debelino in višino obdelovanca, ki ga boste žagali (glej 8.3.1).
- Rezanje izvajajte glede na debelino obdelovanca (glej 9.1.1. in 9.1.2 in 9.1.3.)
9.1.6. Izvajanje prečnih rezov (Slika 26)
- Prečni prislon (14) potisnilte v enega od obeh utorov (a) na žagalni mizi (1 in ga nastavite na želeno kotno vrednost (glej 8.4.). Če bi bilo potrebno naknadno žagalni list (4) postavljati v prečni položaj, potem se uporabi tisti utor, ki bo onemogočal, da bi Vaša roka in prečni prislon prišla v kontakt z zaščito žagalnega lista.
● Po potrebi uporabite prislonsko vodilo (25).
- Obdelovanec čvrsto potiskajte proti prečnemu prislonu (14).
● Vključite žago.
- Potiskajte prečni prislon (14) in obdelovanec v smeri žagalnega lista, da boste izvedli rez.
- Pozor: Zmeraj čvrsto držite vodeni obdelovanec, nikoli prosti obdelovanec, ki ga režete.
● Prečni prislon (14) zmeraj potiskajte naprej toliko, da bo obdelovanec popolnoma
prežagani.
- Ponovno izključite žago. Odpadke od žaganja odstranjujte šele potem, ko se je žagalni list
SLO
popolnoma ustavil.
10.0. Vzdrževanje
Pozor! Potegnite električni vtilkač iz električne omrežne vtičnice.
- Prah in umazanijo je treba redno odstranjevati iz stroja. Čiščenje boste najbolje izvajali s fino krtačko all s krpo.
- Pri čiščenju plastičnih delov ne uporabljajte nobenih agresivnih čistilnih sredstev.
11.0. Naročanje nadomestnih delov
Pri naročanju nadomestnih delov je treba navesti sledeče podatke:
- Tip naprave
- Številko artikla naprave
- Identifikacijsko številko naprave
- Številko nadomestnega dela za potrebni nadomestni del
HR
1. Opis naprave
1 Namizni žagalni list
2 Zaščita žaginega lista
3 Kos za rezanje
4 Žagin list
5 Klin za cepljenje
6 Vložek za mizo
16 Adapter za odsesavanje
20 Pritrdilni vijak
35 Podaljšek za mizo
36 Razširitev za mizo
37 Opornik mize
43 Gumijasti podložki
2. Obseg dobave
● Namizna krožna žaga
● List pile od tvrdog metala
9.1.2. Rezanje uskih radnih komada (sl. 22)
- Uzdužni rezovi na radnim komadima širine manje od 120 mm moraju se obavezno provoditi uz dodatnu pomoć komada za guranje (3). Komad za guranje sadržan je u opsegu isporuke. Istrošen odnosno oštećen komad za guranje odmah zamijenite.
9.1.3. Rezanje vrlo uskih radnih komada (sl. 23)
- Za uzdužne rezove na vrlo uskim radnim komadima širine od 30 mm mora se obavezno koristiti drvo za guranje.
- Pritom treba dati prednost nižoj površini vodilice paralelnog graničnika.
- Drvo za guranje nije sadržano u opsegu isporuke! (Može se nabaviti u odgovarajućoj trgovini) Pravovremeno zamijenite istrošeno drvo za guranje.
9.1.4. Izvođenje prikrivenih rezova pile (sl. 24)
Prikriveni rezovi i rezanje utora mogući su zbog odvojive zaštite lista pile i kontinuirano podesive visine reza.
● Uklonite zaštitu za list pile (2) (vidi 7.3) ● Podesite klin za cijepanje (5) za prikriveni rez (vidi 7.4.2) ● Podesite željenu dubinu reza (8.2.) ● Paralelni graničnik (7) montirajte desno od lista pile na potrebnu širinu (8.3.2) ● Gurajte radni komad u list pile (4). Pritom treba pripaziti da radni komad čvrsto naliježe na stol pile (1). - Slijed rezanja treba odabrati tako da izrezane letve padaju na lijevu stranu lista kružne pile da bi se izbjeglo njeno priklještenje između graničnika i lista pile. (opasnost od povratnog udarca) ● Nakon završetka procesa rezanja treba
obavezno ponovno montirati zaštitu lista pile (2).
9.1.5. Izvođenje kosih rezova (sl. 16/25)
Kosi rezovi izvode se u osnovi uz korištenje paralelnog graničnika (7).
● List pile (4) podesite na željeni kut (vidi 8.5). - Paralelni graničnik (7) podesite prema širini i visini radnog komada (vidi 8.3.1). - Rez izvodite u skladu sa širinom radnog komada (vidi 9.1.1. i 9.1.2 i 9.1.3.).
9.1.6. Izvođenje poprečnih rezova (sl. 26)
- Poprečni graničnik (14) gumite v oba utora (49) miznega lista in nastavite na želeni kotni meri. (glej B.4.) Če je treba list žage (4) dodatno nagniti, uporabite utor (49), ki bo preprečil, da bi vaša roka in poprečni graničnik prišla v stik z zaščito lista žage.
● Po potrebi uporabite mejno vodilo (25).
- Obdelovanec trdno pritisnite ob poprečni graničnik (14).
• Vklopite žago.
- Za izvedbo reza premikajte poprečni graničnik (14) in obdelovanec v smeri lista žage.
● Pozor:
Seveda je, da v roku teh 5 let ostanejo za Vas v veljavi Vaše zakonite pravice glede jamstva za proizvod.
Jamstvo velja za obveznosti Zvezne republike Nemčije, poleg tega pa še za regionalnega glavnega prodajnega partnerja kot dopolnilo k lokalnim veljavnim zakonskim predpisom. Prosimo, da upoštevate Vašo kontaktno osebo v pristojni servisni službi ali na spodaj navedenem naslovu servisne službe.
- OBSEG DOBAVE
- NAMENSKA UPORABA
- VAŽNI NAPOTKI
- VARNOSTNI NAPOTKI
- SLO
- VREDNOSTI EMISIJE HRUPA
- TEHNIČNI PODATKI
- PRED UPORABO
- MONTAŽA
- MONTAŽA PODNOŽJA (SLIKA 17/18)
- RAZŠIRITEV IN PODALJŠANJE MIZE (SLIKA 19/20)
- MONTAŽA / DEMONTAŽA ZAŠČITE LISTA ŽAGE (SLIKA 3)
- POZOR
- NASTAVITEV REŽNE ZAGOZDE (SLIKA 3/6/7/8)
- NASTAVITEV NA NAJVEČJE REZANJE (SLIKA 6/7/8)
- NASTAVITEV ZA ZAKRITE REZE (SLIKA 6/7/8)
- ZAMENJAVA NAMIZNEGA VLOŽKA (SLIKA 7)
- PARALELNI PRISLON
- OBRATOVANJE
- IZVAJANJE VZDOLŽNIH REZOV (SLIKA 21)
- REZANJE OZKIH OBDELOVANCEV (SLIKA 22)
- REZANJE ZELO OZKIH OBDELOVANCEV (SLIKA 23)
- IZVAJANJE ZAKRITIH REZOV (SLIKA 24)
- IZVAJANJE POŠEVNIH REZOV (SLIKA 16/25)
- IZVAJANJE PREČNIH REZOV (SLIKA 26)
- VZDRŽEVANJE
- NAROČANJE NADOMESTNIH DELOV
- HR
- OPIS NAPRAVE
- REZANJE USKIH RADNIH KOMADA (SL. 22)
- REZANJE VRLO USKIH RADNIH KOMADA (SL. 23)
- IZVOĐENJE PRIKRIVENIH REZOVA PILE (SL. 24)
- IZVOĐENJE KOSIH REZOVA (SL. 16/25)
- IZVOĐENJE POPREČNIH REZOVA (SL. 26)
- ● POZOR
Znamka : Herkules
Model : TK 1500 UV
Kategorija : Žaga
