PANDUAN PENGGUNA PowerConnect 8100 DELL

Informasi dalam publikasi ini bisa berubah tanpa pemberitahuan lebih dahulu. © 2012 Dell Inc. Hak Cipta dilindungi undang-undang. Dilarang keras memperbanyak materi ini dengan cara apapun tanpa persetujuan tertulis dari Dell Inc. Merek dagang yang digunakan di dalam teks ini: Dell™, the DELL logo, PowerConnect™, OpenManage™, ReadyRails™ , dan Torx™ are trademarks of Dell Inc. Microsoft

• adalah merek dagang atau merek dagang terdaftar dari Microsoft Corporation di Amerika Serikat dan/atau negara lainnya. Merek-merek dan nama-nama dagang lain yang digunakan di dalam publikasi ini mengacu pada badan- badan usaha yang menguasai merek-merek dan nama-nama produk mereka. Dell Inc. menyatakan tidak memiliki kepentingan kepemilikan apapun di dalam merek dan nama dagang selain yang dimilikinya. Model sesuai Regulasi PC8132, PC8132F, PC8164, PC8164F Februari 2012 No. Komp. JHCTM Rev. A00Daftar Isi 141 Daftar Isi 1 Pendahuluan p. 143
• Fitur p. 143
• 2 Gambaran Umum Perangkat Keras p. 144
• Panel Depan Port Quad-Port SPF Uplink Tetap p. 146

Memasang Switch pada Rak

Pertimbangan Keamanan Pemasangan pada Rak

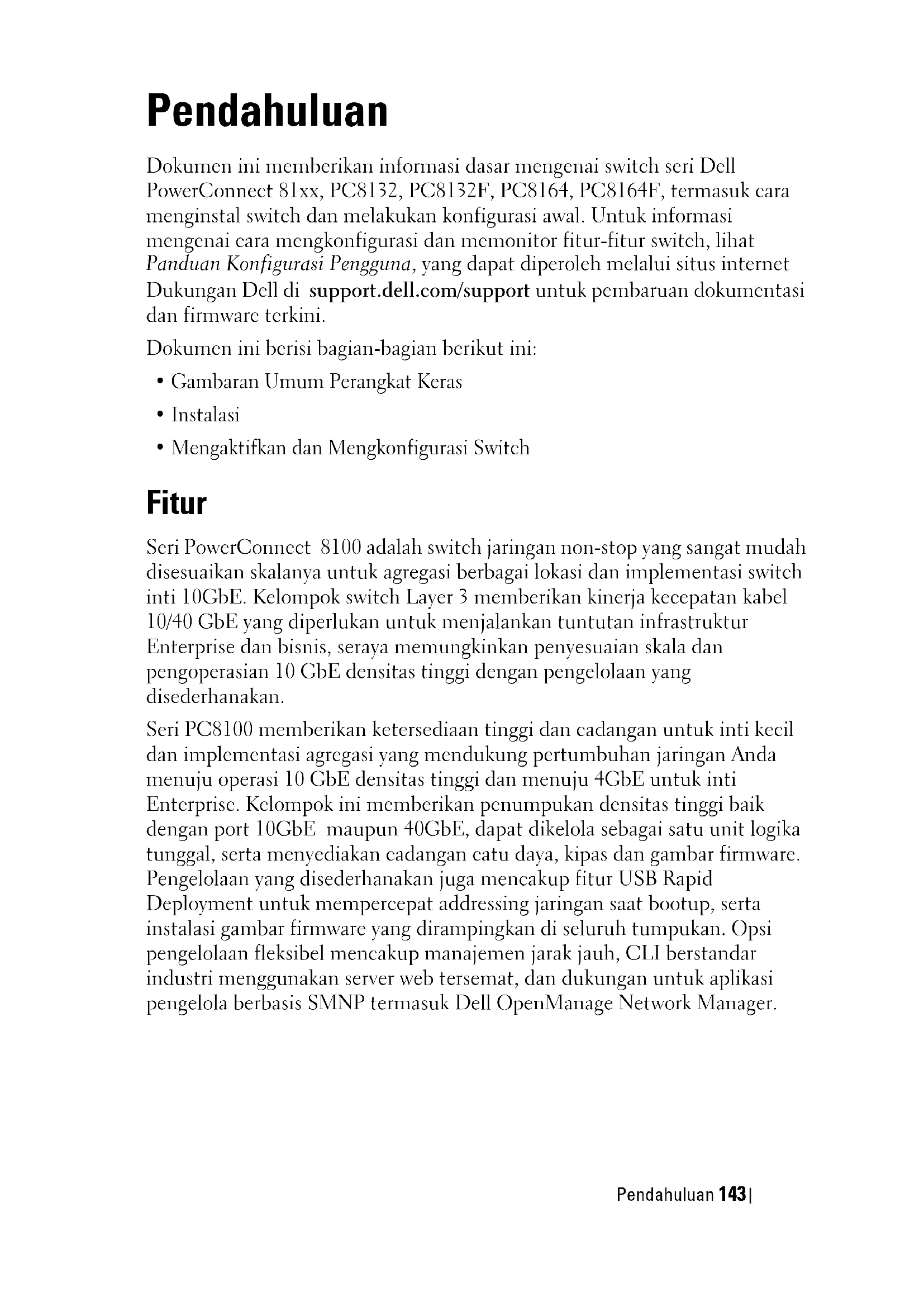

Langkah Selanjutnya . . . . . . . . . . . . . . . 166Pendahuluan 143 Pendahuluan Dokumen ini memberikan informasi dasar mengenai switch seri Dell PowerConnect 81xx, PC8132, PC8132F, PC8164, PC8164F, termasuk cara menginstal switch dan melakukan konfigurasi awal. Untuk informasi mengenai cara mengkonfigurasi dan memonitor fitur-fitur switch, lihat Panduan Konfigurasi Pengguna, yang dapat diperoleh melalui situs internet Dukungan Dell di support.dell.com/support untuk pembaruan dokumentasi dan firmware terkini. Dokumen ini berisi bagian-bagian berikut ini:

• Gambaran Umum Perangkat Keras

• Mengaktifkan dan Mengkonfigurasi Switch Fitur Seri PowerConnect 8100 adalah switch jaringan non-stop yang sangat mudah disesuaikan skalanya untuk agregasi berbagai lokasi dan implementasi switch inti 10GbE. Kelompok switch Layer 3 memberikan kinerja kecepatan kabel 10/40 GbE yang diperlukan untuk menjalankan tuntutan infrastruktur Enterprise dan bisnis, seraya memungkinkan penyesuaian skala dan pengoperasian 10 GbE densitas tinggi dengan pengelolaan yang disederhanakan. Seri PC8100 memberikan ketersediaan tinggi dan cadangan untuk inti kecil dan implementasi agregasi yang mendukung pertumbuhan jaringan Anda menuju operasi 10 GbE densitas tinggi dan menuju 4GbE untuk inti Enterprise. Kelompok ini memberikan penumpukan densitas tinggi baik dengan port 10GbE maupun 40GbE, dapat dikelola sebagai satu unit logika tunggal, serta menyediakan cadangan catu daya, kipas dan gambar firmware. Pengelolaan yang disederhanakan juga mencakup fitur USB Rapid Deployment untuk mempercepat addressing jaringan saat bootup, serta instalasi gambar firmware yang dirampingkan di seluruh tumpukan. Opsi pengelolaan fleksibel mencakup manajemen jarak jauh, CLI berstandar industri menggunakan server web tersemat, dan dukungan untuk aplikasi pengelola berbasis SMNP termasuk Dell OpenManage Network Manager.144 Gambaran Umum Perangkat Keras Kelompok PC8100 mencakup dukungan jaringan penyimpanan dan optimalisasi iSCSI. Untuk menyederhanakan konektivitas dengan larik Dell EqualLogic, fitur Konfigurasi Otomatis iSCSI di semua switch Seri 8100 secara otomatis mendeteksi larik tersebut dan mengonfigurasi switch agar tercapai keluaran optimal. Fitur ini secara default diaktifkan, merampingkan proses hanya dengan menyambungkan satu kabel. Konektivitas dengan larik Dell Compellent juga disederhanakan dengan konfigurasi perintah tunggal. Dell merancang Seri PowerConnect 8100 agar hemat energi mulai dari kabel daya hingga port, dimulai dengan port dengan kemampuan EEE untuk menurunkan konsumsi daya port aktif dan pasif untuk semua port. Selain catu daya cadangan yang dapat beroperasi secara efisien di segala modus, kecepatan kipas yang bervariasi menurunkan konsumsi dengan menyesuaikan kecepatan dengan lingkungan melalui beberapa monitor suhu. Terakhir, kelompok PC8100 mencakup Garansi Terbatas Seumur Hidup Dell dengan Layanan Perangkat Keras Dasar (perbaikan atau penggantian) selamanya. Gambaran Umum Perangkat Keras Bagian ini berisi informasi tentang karakteristik perangkat dan konfigirasi perangkat keras modular untuk switch PowerConnect 81xx. PowerConnect 81xx mempunyai dimensi fisik berikut:

• 440 x 460 x 44 mm (W x D x H).

• 17,32 x 18,11 x 1,73 inci (L x P x T). PowerConnect 81xx memiliki desain rangka dengan empat macam solusi serta pita lebar switching 640 Gbps dan 320 Gbps seperti tercantum di bawah ini:

• QSFP+ Sistem juga menyediakan satu port konsol antarmuka RS-232 tipe RJ45 dan port layanan Ethernet khusus untuk pengelolaan OOB. PC81xx memiliki fitur berikut

• Mendukung satu port USB

• Satu slot ekspansi 80 Gbps untuk modul SFP+, 10G Base-T dan QSFP+

• Dukungan jam waktu RTC

• Catu daya cadangan hot plugging

• Monitoring arus untuk Pengelolaan daya

• Kipas ini dapat dilepas dan dikelola

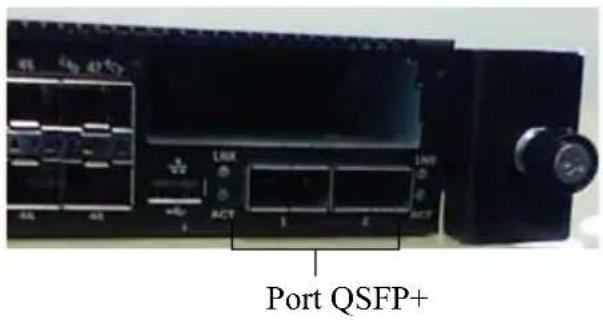

• Port USB 2.0 CATATAN: Tampilan LED untuk indikator Sistem, kipas dan status daya pada panel belakang. Port Quad-Port SPF Uplink Tetap Model PC8164 dan PC8164F memiliki dua port QSFP tetap, masing-masing menyediakan fitur berikut:

• LED status port panel depan Koneksi QSFP dapat digunakan untuk penumpukan. Penumpukan didukung pada jarak hingga 100M. CATATAN: Modul QSFP dapat digunakan hanya untuk switch seri PowerConnect 81xx. Port QSFP+Gambaran Umum Perangkat Keras 147 Slot Ekspansi Slot ekspansi 80 Gbps mendukung modul-modul berikut ini:

• QSFP+ (dapat dikonfigurasi sebagai dua port 40G atau hingga delapan port 10G) Modul-modul tersebut dijual secara terpisah. Antarmuka UART Port UART (Universal Asynchronous Receiver Transmitter - Transmiter Penerima Asinkronus Universal) dibuat berdasarkan modul perangkat 16550 UART standar industri. Port UART menyediakan kemampuan komunikasi serial, yang memungkinkan komunikasi dengan model atau perangkat eksternal lainnya menggunakan protokol RS-232. Port serial ini menyediakan sambungan langsung ke switch dan memungkinkan Anda untuk mengakses CLI dari terminal konsol yang terhubung ke port melalui kabel serial yang disediakan (dengan YOST RJ45 ke konektor betina DB-9). Port UART dapat dikonfigurasi secara terpisah dan dapat dijalankan sebagai tautan asinkronus dari 1200 baud hingga 4M baud. Antarmuka UART dapat diprogram dengan opsi berikut:

a. Batas suhu sistem sensor termal adalah 75°C. ika batas terlewati, LED Suhu akan menyala menjadi Kekuningan. Pada panel belakang LED Diag

• Hijau solid - Kipas berjalan dan pada RPM yang diharapkan

• Merah solid - Kipas mati Pada panel belakang LED Stack (Tumpukan)

• Biru solid - Switch berada pada modus tumpukan

• Hijau solid - Switch berada pada modus budak tumpukan

PowerConnect 8164 ConsoleLocatorFAN 1 Temp Dlag Stack OOB System LED150 Instalasi Instalasi Penyiapan Lokasi Sebelum memasang switch, pastikan bahwa lokasi instalasi yang dipilih memenuhi persyaratan lokasi berikut ini:

Ruang Bebas —Tersedia ruang bebas yang memadai di bagian depan dan belakang untuk akses operator. Sediakan ruang bebas untuk pemasangan kabel, penyambungan daya, dan ventilasi.

Perkabelan — Perkabelan diarahkan untuk menghindari sumber derau listrik seperti pemancar radio, amplifier siaran, jalur daya dan perangkat lampu pijar.

Kelembapan Relatif — Kelembapan relatif adalah 8% hingga 85% (non- kondensasi) dengan gradasi kelembapan maksimum sebesar 10% per jam. Membuka kemasan Switch Isi Kemasan Sewaktu membuka kemasan setiap switch, pastikan bahwa produk-produk berikut ini disertakan:

• Informasi Keselamatan dan Regulasi

• Informasi Garansi dan Dukungan

• Perjanjian Lisensi Perangkat LunakInstalasi 151 Langkah-langkah Membuka Kemasan CATATAN: Sebelum membuka kemasan switch, periksa kontainer dan laporkan segera setiap ada kerusakan.

Tempatkan kontainer di atas permukaan yang bersih dan rata serta potong semua tali yang mengikat kontainer.

Buka kontainer atau lepaskan bagian atas kontainer.

Dengan hati-hati keluarkan switch dari kontainer dan tempatkan di atas permukaan yang aman dan bersih.

Keluarkan semua material kemasan.

Periksa produk dan aksesoris untuk melihat ada tidaknya kerusakan. Memasang Switch pada Rak Anda dapat meletakkan switch pada rak penyimpan atau memasang switch langsung pada rak selebar 19", yang sesuai dengan EIA-310-E (metode empat tiang, dua tiang atau berulir). Sistem Dell ReadyRails™ tersedia untuk rak depan 1U dan instalasi dua tiang. Sistem ReadyRails mencakup dua rakitan rel yang dikemas terpisah dan dua rel yang dikirimkan melekat pada bagian samping switch. PERINGATAN: Berikut adalah rujukan singkat. Baca instruksi keselamatan dalam buklet informasi Keselamatan, Lingkungan dan Peraturan, sebelum Anda mulai. CATATAN: Ilustrasi pada dokumen ini tidak dimaksudkan untuk menggambarkan switch tertentu. Pertimbangan Keamanan Pemasangan pada Rak

• Muatan rak—Muatan rak yang berlebihan atau tidak merata dapat menyebabkan kerusakan rak, menyebabkan kerusakan pada peralatan dan mungkin menyebabkan orang cedera. Stabilkan rak pada lokasi yang permanen sebelum mulai memuat. Pasang komponen mulai dari bagian bawah rak, lalu bergerak ke bagian atas. Jangan melebihi rating muatan rak.152 Instalasi

• Pertimbangan daya—Hubungkan hanya ke sumber daya yang ditentukan pada unit. Jika beberapa komponen listrik terinstal pada rak, pastikan bahwa rating daya komponen total tidak melebihi kemampuan sirkuit. Sumber daya dan kabel ekstensi yang kelebihan muatan menyebabkan bahaya kebakaran dan tersengat listrik.

• Suhu ambien yang meningkat—Ika diinstal pada rakitan rak tertutup, suhu pengoperasian lingkungan rak dapat lebih besar daripada suhu ruang. Berhati-hatilah agar tidak melebihi maksimal 50 derajat C suhu ambien switch.

• Aliran udara yang berkurang—Instal peralatan pada rak sehingga jumlah aliran udara yang dibutuhkan untuk pengoperasian peralatan yang aman tidak dilanggar.

• Pentanahan yang baik—Jaga pentanahan yang baik untuk peralatan yang dipasang pada rak. Berikan perhatian khusus pada koneksi pasokan daripada koneksi langsung ke sirkuit cabang misalnya: penggunaan kabel sambungan.

• Produk jangan dipasang dengan bagian belakang menghadap ke bawah. Menginstal Sistem ReadyRails Dell Sistem ReadyRails rak pemasangan disediakan untuk memudahkan Anda mengkonfigurasi rak untuk instalasi switch Anda. Sistem ReadyRails dapat diinstal menggunakan metode niralat 1U atau salah satu dari tiga metode dengan alat 1U yang mungkin (pemasangan dua tiang sejajar, dua tiang tengah atau empat tiang berulir).Instalasi 153 Konfigurasi Niralat 1U (Lubang Persegi Empat Tiang atau Lubang Bulat Tanpa Ulir)

Sesuaikan dan dudukkan pasak flens depan pada lubang di sisi depan tiang vertikal Lihat Gambar 3, butir 2.

Ulangi prosedur ini untuk rel kedua.

Untuk konfigurasi ini, casting harus dilepaskan dari bagian depan masing- masing rakitan ReadyRails. Lihat Gambar 4, butir 1 pada halaman 154. Gunakan obeng Torx untuk melepaskan dua sekrup dari masing-masing kuping flens depan (pada sisi switch rel) dan lepaskan masing-masing casting. Simpan casting untuk kebutuhan rak nanti. Tidak perlu melepas casting flend belakang. Gambar 4. Konfigurasi Dua tiang Pemasangan sejajar

Pasang satu rel pada flens tiang depan dengan dua sekrup yang disediakan Lihat Gambar 4, butir 2.Instalasi 155

Geser braket pendorong ke depan ke arah tiang vertikal dan kencangkan braket pendorong ke flens tiang dengan dua sekrup yang disediakan. Lihat Gambar 4, butir 3.

Ulangi prosedur ini untuk rel kedua. Konfigurasi Dua tiang Pemasangan tengah

Geser braket pendorong ke belakang sampai berbunyi klik pada tempatnya dan kencangkan braket ke flens tiang depan dengan dua sekrup yang disediakan Lihat Gambar 5, butir 1. Gambar 5. Konfigurasi Dua tiang Pemasangan tengah

Ulangi prosedur ini untuk rel kedua.156 Instalasi Konfigurasi Empat Tiang Berulir

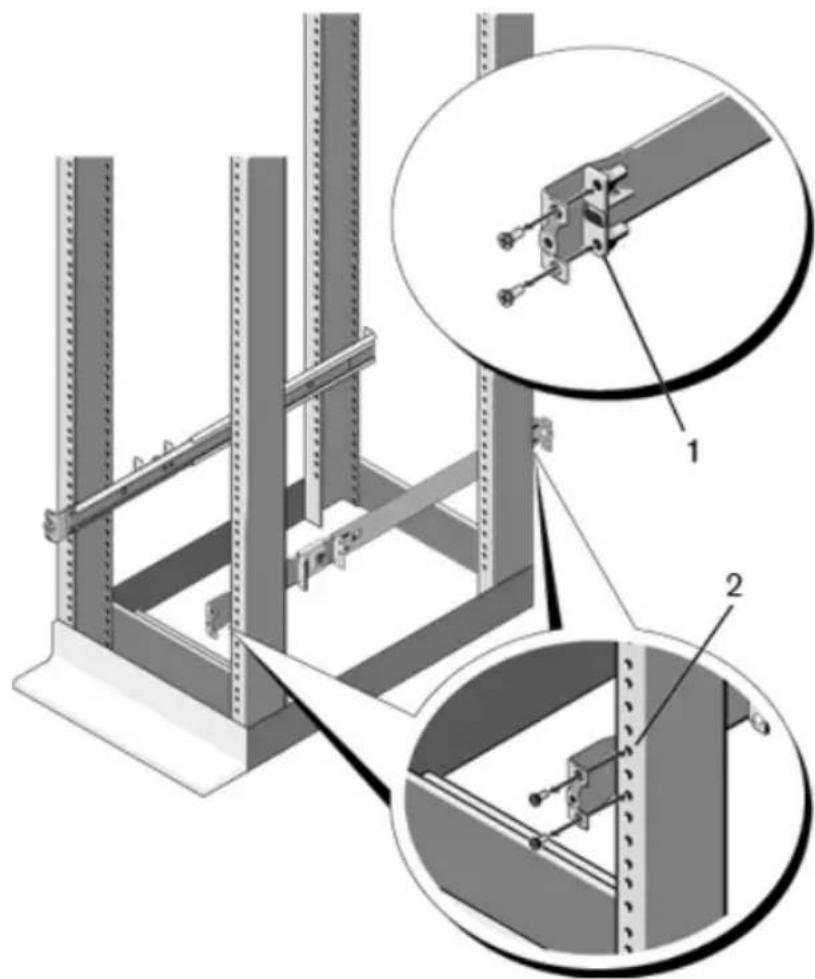

Untuk konfigurasi ini, casting harus dilepaskan dari ujung masing-masing rakitan ReadyRails. Gunakan obeng Torx untuk melepaskan dua sekrup dari masing-masing kuping flens dan lepaskan setiap casting Lihat Gambar 6, butir 1 pada halaman 156. Simpan casting untuk kebutuhan rak nanti.

Untuk masing-masing rel, pasang flens depan dan belakang pada flens tiang dengan dua sekrup yang disediakan pada setiap ujung. Lihat Gambar 6, butir 2 pada halaman 156. Gambar 6. Konfigurasi Empat Tiang BerulirInstalasi 157 Menginstal Switch Switch dapat dipasang pada rak depan 1U dan konfigurasi 1U dua tiang (sejajar dan tengah). Berikut ini adalah contoh konfigurasi rak depan 1U. Konfigurasi 1U dua tiang (sejajar dan tengah), Anda dapat menggeser switch pada rel dengan cara yang sama pada konfigurasi empat tiang. Instalasi 1U Rak depan Rel yang menempel pada switch harus dikonfigurasi.

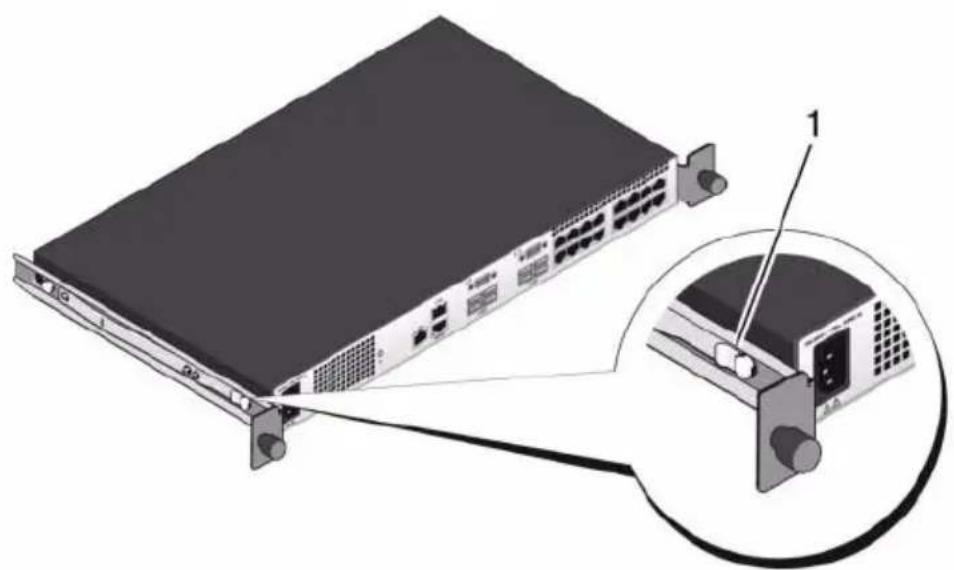

Menempelkan rel switch (bagian rangka sebelah dalam) ke switch PC81xx. Gambar 7, butir 1 menunjukkan detail kunci bagian depan dengan tab pengunci. Gambar 7. Menempelkan Rel Switch

Setelah kedua rel switch terinstal, bariskan pada Ready-Rails yang sebelumnya dipasang ke rak dan geser switch sampai sejajar dengan bagian depan rak. Sekitar 3 inci sebelum penyisipan penuh, fitur penguncian rel akan bekerja untuk menjaga agar switch tidak meluncur tanpa sengaja keluar rel dan jatuh.158 Mengaktifkan dan Mengkonfigurasi Switch Mengaktifkan dan Mengkonfigurasi Switch Bagan alir berikut ini memberikan gambaran umum mengenai langkah- langkah untuk melakukan konfigurasi awal setelah switch dikeluarkan dari kemasannya dan dipasang. Gambar 8. Bagan Alir Instalasi dan Konfigurasi Hubungkan Daya dan Konsol Hidupkan Daya Pilih Opsi 2 Menu Boot (Fungsi-fungsi Khusus) Boot Ulang Memuat Program dari Flash ke RAM Konfigurasi Awal Manual Konfigurasi melalui Setup Wizard yang mudah Konfigurasi Tingkat Lanjut Masuk Menu Boot? Masuk Wizard?

TidakMengaktifkan dan Mengkonfigurasi Switch 159 Menghubungkan Switch ke Terminal Setelah menyelesaikan semua sambungan eksternal, hubungkan terminal ke switch untuk mengkonfigurasi switch. CATATAN: Bacalah catatan rilis untuk produk ini sebelum melanjutkan. Anda dapat mengunduh catatan rilis dari situs web Dukungan Dell di support.dell.com/support. CATATAN: We recommend that you obtain the most recent version of the user documentation from the Dell Support website at support.dell.com/support. Untuk memantau dan mengonfigurasikan switch melalui konsol serial, gunakan port konsol RJ45 di panel belakang switch untuk menghubungkannya ke terminal VT100 atau ke komputer yang menggunakan perangkat lunak emulasi VT100. Port konsol tersebut diimplementasikan sebagai konektor peralatan terminal data (DTE). Peralatan berikut ini diperlukan untuk menggunakan port konsol:

• VT100-compatible terminal or a desktop or a portable computer with a serial port running VT100 terminal emulation software, such as Microsoft HyperTerminal.

• Kabel serial (disediakan) dengan konektor RJ45 untuk port konsol dan konektor DB-9 untuk terminal. Lakukan tugas-tugas berikut ini untuk menghubungkan terminal ke port konsol switch:

Konfigurasikan perangkat lunak emulasi terminal sebagai berikut:

Pilih port serial yang sesuai (misalnya, COM 1) untuk menyambung ke konsol.

Setel kontrol aliran ke tidak ada.

Pilih kunci-kunci Terminal untuk kunci Fungsi, Panah, dan Ctrl. Pastikan bahwa setelan adalah untuk kunci-kunci Terminal (bukan kunci-kunci Microsoft Windows).160 Mengaktifkan dan Mengkonfigurasi Switch CATATAN: Ketika menggunakan HyperTerminal dengan Microsoft Windows 2000, pastikan bahwa Anda telah menginstal Windows 2000 Service Pack 2 atau yang versi yang lebih tinggi. Dengan Windows 2000 Service Pack 2, kunci-kunci panah berfungsi sebagaimana mestinya dalam emulasi HyperTerminal's VT100. Buka microsoft.com untuk informasi lebih lanjut mengenai Windows 2000 service pack.

Hubungkan konektor RJ-45 pada kabel langsung ke port konsol RJ45 PowerConnect 81xx yang berada di bagian belakang switch. Mem-boot Switch Ketika daya dinyalakan, switch akan melakukan tes mandiri daya hidup (power-on self-test (POST)) POST bekerja setiap kali switch diinisialisasi dan mengecek komponen perangkat keras untuk menentukan apakah switch benar-benar operasional sebelum melakukan booting secara penuh. Jika POST mendeteksi ada masalah kritis, aliran program akan berhenti. Jika POST berhasil, perangkat lunak permanen (firmware) akan dimuat ke RAM. Pesan POST ditampilkan pada terminal dan memperlihatkan keberhasilan atau kegagalan tes. Proses boot berjalan sekitar 60 detik. Dengan terminal lokal yang terhubung, Anda dapat membuka menu Boot setelah bagian pertama POST selesai. Dari menu Boot, Anda dapat melakukan tugas-tugas konfigurasi seperti menyetel ulang sistem ke setelan pabrik, mengaktifkan gambar backup, atau memulihkan kata sandi. Untuk informasi mengenai fungsi menu Boot, lihat Panduan Referensi CLI. Melakukan Konfigurasi Awal Prosedur konfigurasi awal didasarkan pada asumsi-asumsi berikut ini:

• Switch PowerConnect tidak pernah dikonfigurasi sebelumnya dan berada dalam kondisi yang sama seperti waktu Anda terima.

• Switch PowerConnect berhasil diboot.

• Koneksi konsol telah terbentuk, dan prompt Dell Easy Setup Wizard muncul pada layar terminal VT100 atau terminal sejenis. Konfigurasi awal switch dilakukan melalui port konsol. Setelah konfigurasi awal, Anda dapat mengelola switch dari port konsol yang sudah terhubung atau melalui koneksi jarak jauh.Mengaktifkan dan Mengkonfigurasi Switch 161 CATATAN: Switch tidak dikonfigurasi dengan nama pengguna, kata sandi, atau alamat IP bawaan. Sebelum mengatur konfigurasi awal switch, dapatkan informasi berikut ini dari administrator jaringan Anda:

• Alamat IP yang akan diberikan untuk antarmuka out-of-band (OOB) untuk pengelolaan perangkat.

• IP subnet mask untuk antarmuka OOB.

• Alamat IP dari gerbang default antarmuka OOB. Pengaturan ini diperlukan untuk memudahkan pengelolaan jarak jauh switch melalui Telnet (Telnet client) atau HTTP (Web browser). Prosedur Konfigurasi Awal Anda dapat melakukan konfigurasi awal dengan menggunakan Dell Easy Setup Wizard atau dengan menggunakan CLI. Wizard tersebut secara otomatis bekerja ketika file konfigurasi switch kosong. Anda dapat keluar dari wizard kapan pun dengan menekan tombol [ctrl+z], tetapi semua pengaturan konfigurasi yang telah ditetapkan akan dibatalkan, dan switch akan menggunakan nilai-nilai default. CATATAN: Jika Anda tidak menjalankan Easy Setup Wizard atau tidak merespons prompt awal Easy Setup Wizard dalam waktu 60 detik, switch akan masuk ke modus CLI. Untuk informasi lebih lanjut tentang melakukan konfigurasi awal dengan menggunakan CLI, lihat Panduan Referensi CLI. Panduan Pengaktifan ini menjelaskan cara menggunakan Wizard Penataan Cepat untuk konfigurasi awal switch. Wizard akan mengatur konfigurasi berikut ini pada switch:

• Menetapkan akun awal dari pengguna yang diberi hak istimewa dengan kata sandi yang valid. Wizard akan mengkonfigurasi satu akun pengguna yang diberi hak istimewa selama proses pengaturan.

• Mengaktifkan login CLI dan akses HTTP untuk hanya menggunakan pengaturan autentikasi lokal.

• Menetapkan alamat IP untuk antarmuka pengelolaan OOB.

• Menetapkan string komunitas SNMP yang akan digunakan oleh pengatur SNMP di alamat IP tertentu. Anda dapat memilih untuk melewatkan langkah ini jika pengelolaan SNMP tidak digunakan untuk switch ini.162 Mengaktifkan dan Mengkonfigurasi Switch Contoh Sesi Bagian ini menjelaskan sesi Easy Setup Wizard. Nilai-nilai berikut ini digunakan oleh sesi contoh: CATATAN: Tidak ada nama pengguna, sandi, atau alamat ip ketika switch dibuka dari kemasan atau disetel sesuai default pabrik.

• SNMP tidak diaktifkan.

entered. Wizard tidak akan menampilkan kata sandi yang dimasukkan.

• Antarmuka pengelolaan OOB menggunakan
