PANDUAN PENGGUNA PowerConnect W651 DELL

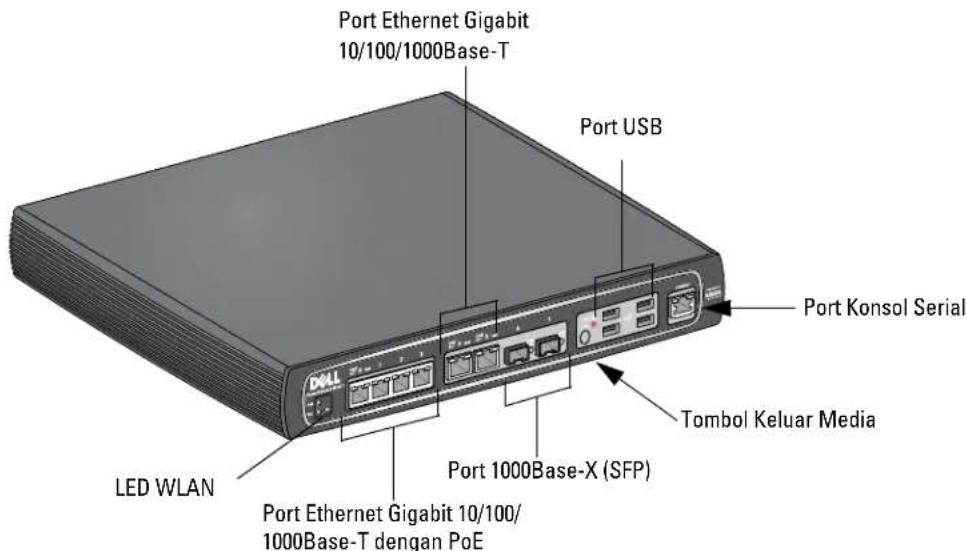

Dokumen Keselamatan, Lingkungan, dan Peraturan (SERI) z Dokumen Informasi Dukungan dan Garansi (WSI) Catatan: Kontroler induk, kontroler induk redundannya, dan semua kontroler lokalnya harus dijalankan pada kode ArubaOS yang sama. Setelah Anda meningkatkan versi jaringan Anda dan menginstal Kontroler Mobilitas Seri W-650 pada jaringan itu, periksalah bahwa versi perangkat lunak pada kontroler sama dengan sisa jaringan. Catatan: Beri tahu pemasok jika ada komponen yang salah, tidak ada, atau rusak. Jika mungkin, simpan kardusnya, termasuk bahan kemasan aslinya. Gunakan benda-benda ini untuk mengemas ulang dan mengembalikan unit kepada pemasok jika perlu.8 | Tentang Kontroler Seri W-650 Kontroler W-650 PowerConnect Dell | Panduan Instalasi Ikhtisar Model Perangkat Keras Tampak Depan Gambar 1 Tampak Depan Seri W-650 Port 1000Base-X (SFP) Ada dua port 1000Base-X untuk konektivitas serat saja dan dimaksudkan untuk digunakan dengan SFP Seri W Dell (GBIC mini). Untuk membeli modul SFP yang kompatibel, hubungi wiraniaga Dell untuk memperoleh perincian dan bantuan. Port Ethernet 10/100/1000Base-T Gigabit Ada enam port (RJ-45) Ethernet Gigabit 10/100/1000Base-T pada Seri W-650. Ethernet Gigabit menggunakan kedelapan kawat dan setiap pasangan digunakan secara dua arah, yang berarti pasangan yang sama digunakan baik untuk pengiriman maupun penerimaan data. Gambar 2 menunjukkan pin keluar KAT-5 yang terdapat pada konektor RJ-45. Pin keluar KAT-5 menyandingkan pin berikut ini pada port Ethernet Gigabit 10/100/1000Base-T: 1/2, 3/6, 4/5, dan 7/8. Gambar 2 Pin Keluar Port Ethernet Gigabit Port Ethernet Gigabit 10/100/ 1000Base-T dengan PoE Port 1000Base-X (SFP) Port USB Port Ethernet Gigabit 10/100/1000Base-T Tombol Keluar Media Port Konsol Serial LED WLAN Catatan: Dell menguji dan mendukung optik Dell dalam sistem kontroler mereka. Optik pihak ketiga tidak diuji atau didukung; maka Dell tidak menjamin optik pihak ketiga akan berfungsi dengan benar saat digunakan dalam sistemDell. Port Ethernet Gigabit 1000Base-TPin KeluarRJ-45 PerempuanNama Sinyal

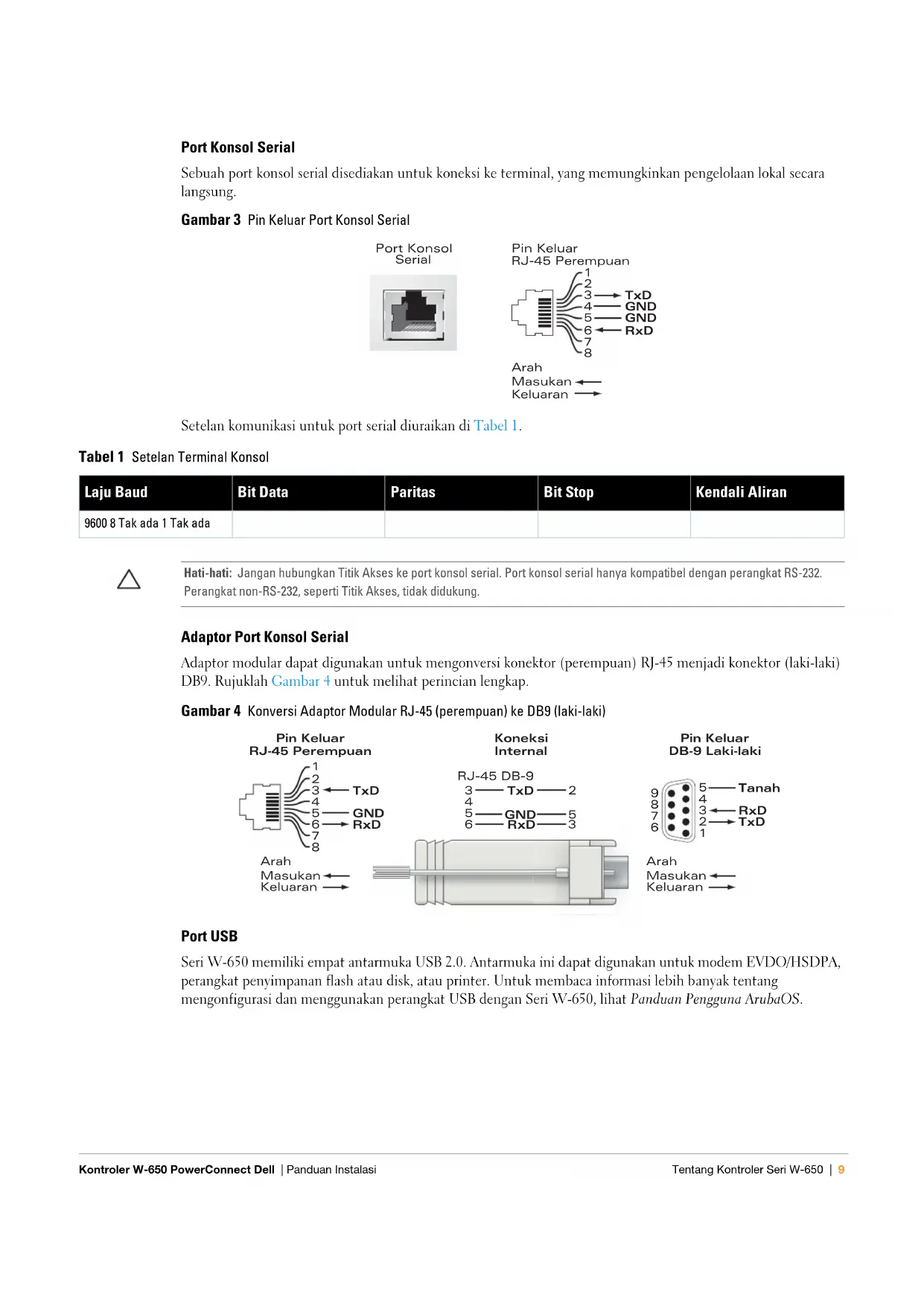

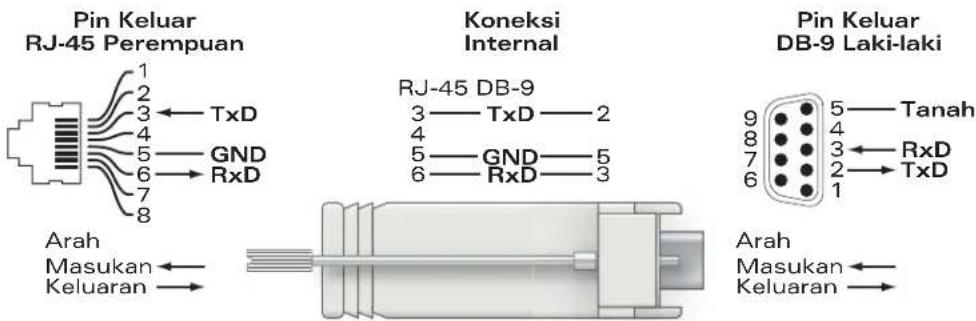

BI_DC+BI_DC-BI_DD+BI DD-BI_DA+BI_DA-BI_DB+BI_DB-FungsiPasangan bidireksional +CPasangan bidireksional -CPasangan bidireksional +DPasangan bidireksional -DPasangan bidireksional +APasangan bidireksional -APasangan bidireksional +BPasangan bidireksional -BKontroler W-650 PowerConnect Dell | Panduan Instalasi Tentang Kontroler Seri W-650 | 9 Port Konsol Serial Sebuah port konsol serial disediakan untuk koneksi ke terminal, yang memungkinkan pengelolaan lokal secara langsung. Gambar 3 Pin Keluar Port Konsol Serial Setelan komunikasi untuk port serial diuraikan di Tabel 1. Adaptor Port Konsol Serial Adaptor modular dapat digunakan untuk mengonversi konektor (perempuan) RJ-45 menjadi konektor (laki-laki) DB9. Rujuklah Gambar 4 untuk melihat perincian lengkap. Gambar 4 Konversi Adaptor Modular RJ-45 (perempuan) ke DB9 (laki-laki) Port USB Seri W-650 memiliki empat antarmuka USB 2.0. Antarmuka ini dapat digunakan untuk modem EVDO/HSDPA, perangkat penyimpanan flash atau disk, atau printer. Untuk membaca informasi lebih banyak tentang mengonfigurasi dan menggunakan perangkat USB dengan Seri W-650, lihat Panduan Pengguna ArubaOS. Port Konsol Serial

Arah Masukan Keluaran10 | Tentang Kontroler Seri W-650 Kontroler W-650 PowerConnect Dell | Panduan Instalasi Tombol Keluar Media Seri W-650 dilengkapi dengan tombol untuk mengeluarkan media, sehingga pengguna dapat mengeluarkan perangkat penyimpanan dan membuat sistem masuk modus siaga. Saat tombol ditekan, semua perangkat media penyimpanan yang menempel pada kontroler via USB dilepaskan. Printer dan perangkat EVDO tidak terpengaruh. Menekan tombol keluar media mengubah keadaan Seri W-650; tabel di bawah menguraikan keadaan dan arti warna LED yang terkait dengan penggunaan tombol keluar media. Tampak Belakang Gambar 5 Tampak Belakang Seri W-650 (Menampilkan 651) Soket Daya AC Seri W-650 mendukung pendayaan AC terintegrasi dan soket daya AC di bagian belakang unit untuk digunakan dengan kabel daya AC (berbeda tiap negara). Rujuklah “Spesifikasi Daya” di halaman 17 untuk melihat perincian spesifikasi daya. Tabel 2 Arti Warna LED Tombol Keluar Media Keadaan Awal Keadaan LED Tindakan LED Status Fungsi Tindakan LED Selesai NAS Media Beroperasi Hijau terus Tekan dan tahan tombol keluar media hanya selama 1-5 detik Kuning berkedip Melepaskan semua media NAS Kuning terus NAS Media Terlepas Kuning terus Tekan dan tahan tombol keluar media hanya selama 1-5 detik Kuning berkedip Memasang semua perangkat NAS yang menempel, dan kembali ke operasi yang berfungsi penuh Hijau terus Beroperasi Hijau terus Tekan dan tahan tombol keluar media lebih dari 5 detik Merah berkedip Kontroler masuk ke Siaga Merah terus Beroperasi dengan NAS Media tak terpasang Kuning terus Tekan dan tahan tombol keluar media lebih dari 5 detik Merah berkedip Kontroler masuk ke Siaga Merah terus Siaga Merah terus Tekan tombol keluar media Kuning berkedip Kontroler bangun Hijau terus Soket Daya AC Slot ExpressCard Antarmuka Antena (Hanya 651)Kontroler W-650 PowerConnect Dell | Panduan Instalasi Tentang Kontroler Seri W-650 | 11 Slot ExpressCard Seri W-650 dilengkapi dengan slot ExpressCard, yang dapat digunakan bersama perangkat EVDO. Antarmuka Antena (W-651 Saja) W-651 dilengkapi dengan Titik Akses (AP) internal. Titik Akses ini dapat beroperasi pada pita 2,4 GHz dan 5 GHz, dalam modus a/b/g atau n. Setiap alat memiliki tiga antarmuka RP-SMA untuk menempelkan antena yang disertakan dalam paket ini. Indikator Status LED Tabel 3 Indikator Status LED Seri W-650 LED Label Fungsi Indikator Status Daya POWER Indikator Status Daya Masukan Hidup (Hijau Terus) Daya hidup Mati Tak Ada Daya Status STATUS Indikator Status Modul Hidup (Hijau Terus) Perangkat dapat beroperasi Hidup (Merah Terus) Perangkat gagal atau sedang Siaga Hidup (Kuning Terus) Perangkat sedang memuat perangkat lunak Mati Tak ada daya Port 1000Base-X (SFP) LNK/ACT Indikator Status Sambungan Hidup (Hijau Terus) Sambungan telah terjadi Hidup (Hijau Berkedip) Port sedang mengirim atau menerima data Mati Tak ada sambungan di port Port 10/100/1000Base-T LNK/ACT Indikator Status Sambungan/ Aktivitas Hidup (Hijau Terus) Sambungan telah terjadi Hidup (Hijau Berkedip) Port sedang mengirim atau menerima data Mati Tak ada sambungan di port 1000 Kecepatan Antarmuka Hidup (Hijau Terus) 1000 Mbps Mati 10/100 Mbps Port 10/100/1000Base-T dengan PoE LINK/ACT Indikator Status Sambungan/ Aktivitas Hidup (Hijau Terus) Sambungan telah terjadi Hidup (Hijau Berkedip) Port sedang mengirim atau menerima data Mati Tak ada sambungan di port PoE Indikator Status PoE Hidup (Hijau Terus) PoE sedang disediakan Hidup (Kuning Terus) Perangkat yang terpasang meminta PoE, tetapi PoE tidak disediakan oleh port Mati PoE tidak disediakan12 | Tentang Kontroler Seri W-650 Kontroler W-650 PowerConnect Dell | Panduan Instalasi Titik Akses 802.11 a/b/g/n (W-651 Saja) WLAN Status Titik Akses Hidup (Kuning Terus) Radio diaktifkan dalam modus WLAN Hidup (Hijau Terus) Radio diaktifkan dalam modus 802.11n Hidup (Hijau Berkedip) Modus pemantau udara Mati Radio dinonaktifkan Tabel 3 Indikator Status LED Seri W-650 LED Label Fungsi Indikator StatusKontroler W-650 PowerConnect Dell | Panduan Instalasi Pemasangan Seri W-650 | 13 Bab 2 Pemasangan Seri W-650 Persyaratan Pra-Instalasi Alat dan peralatan berikut ini diperlukan untuk pemasangan kontroler Seri W-650. z Braket Dudukan Rak (x2, tidak digunakan untuk instalasi di atas meja) z Obeng yang Sesuaiz Kabel Listrik AC (berbeda tiap negara) z Bezel sisi kiri dan kanan (tidak digunakan untuk dudukan rak) Untuk Rak Telekom: z Sekrup Kepala Phillips M3, 6mm x 0,5mm (6x, disediakan) z Sekrup Kepala Phillips 12-24 x 5/8" (4x, disediakan) Untuk Rak Server: z Sekrup Kepala Phillips M3, 6mm x 0,5mm (6x, disediakan) z Sekrup Kepala Phillips M6 x 20mm (4x, disediakan)z Mur “Cage” M6 (4x, disediakan) atau Klip “Cage” M6 (4x, disediakan) Pemasangan di Rak Telekom Untuk memasang kontroler Seri W-650 ke dalam sistem rak Telekom 19 inci (48,26 cm):

1. Letakkan braket dudukan rak di atas lubang dudukan pada satu sisi kontroler (lihat Gambar 6).

2. Pasangkan braket pada kontroler menggunakan tiga sekrup kepala Phillips M3, 6mm x 0,5 mm dan obeng.

3. Ulangi langkah-langkah ini pada sisi kontroler satunya.

Peringatan: Sebelum melakukan prosedur berikut, bacalah petunjuk keselamatan yang menyertai kontroler.14 | Pemasangan Seri W-650 Kontroler W-650 PowerConnect Dell | Panduan Instalasi Gambar 6 Braket Dudukan Rak

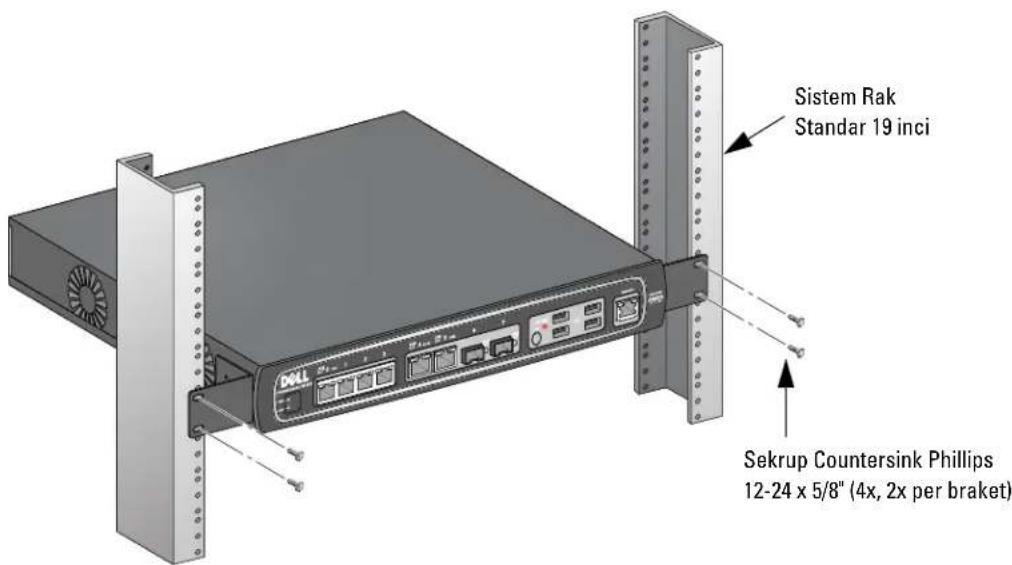

4. Pasang kontroler di dalam sistem rak organisasi Anda, dengan empat sekrup kepala Phillips 12-24 x 5/8" dan

obeng yang sesuai (lihat Gambar 7). Gambar 7 Pemasangan Dudukan Rak

5. Sisakan ruang minimal empat inci (10 cm) di sisi kiri dan kanan unit untuk ventilasi dan aliran udara yang

baik (lihat Gambar 8).

7. Hubungkan kabel listrik AC (berbeda tiap negara) ke bagian belakang unit.

1. Letakkan braket dudukan rak di atas lubang dudukan pada satu sisi kontroler (lihat Gambar 6).

2. Pasangkan braket pada kontroler menggunakan tiga sekrup kepala Phillips M3, 6mm x 0,5 mm dan obeng

3. Ulangi langkah-langkah ini pada sisi kontroler satunya.

4. Pasang keempat mur “cage”.

Untuk memasang mur “cage” dengan alat pemasangan mur “cage”: a. Mulailah dengan memasukkan lidah bawah mur “cage” di bagian bawah lubang segi empat di bagian belakang rel. b. Masukkan ujung kecil alat pemasangan mur “cage” melalui lubang di rel (dari depan), dan kaitkan alat di lidah atas mur “cage” itu. c. Dorong mur “cage” masuk, ke arah rel, sambil memutar alat naik dan menarik alat kembali ke arah Anda sampai lidah atas mur “cage” terpasang pada tempatnya. Jangan Tertutup agar Mudah Diakses Jangan Terhalang untuk Pembuangan Udara Jangan Terhalang untuk Penyedotan Udara Jangan Tertutup agar Mudah Diakses Catatan: Seri W-650 kontroler tidak memiliki sakelar untuk menghidupkan atau mematikan daya ke unit. Daya ke unit dikendalikan dengan mencolokkan atau mencabut steker pada kabel listrik ke atau dari stopkontak listrik. Catatan: Petunjuk berikut menjabarkan instalasi kontroler dalam rak dengan lubang segi empat tanpa ulir. Untuk rak dengan lubang bulat tanpa ulir, gunakan mur klip yang disediakan.16 | Pemasangan Seri W-650 Kontroler W-650 PowerConnect Dell | Panduan Instalasi Untuk memasang mur “cage” dengan obeng kepala datar: a. Mulailah dengan memasukkan lidah bawah mur “cage” di bagian bawah lubang segi empat di bagian belakang rel. b. Tekan lidah atas mur “cage” dengan obeng kepala datar. c. Sambil menekan lidah, dorong lidah mur “cage” seluruhnya ke dalam lubang di rel. d. Lepaskan tekanan obeng pada mur “cage” agar terkunci di tempatnya.

5. Pasang kontroler di dalam sistem rak organisasi Anda, dengan empat sekrup kepala Phillips M6 x 20mm dan

6. Sisakan ruang minimal empat inci (10 cm) di sisi kiri dan kanan unit untuk ventilasi dan aliran udara yang

baik (lihat Gambar 8).

8. Hubungkan kabel listrik AC (berbeda tiap negara) ke bagian belakang unit.

9. Colokkan ujung kabel listrik satunya ke stopkontak listrik untuk memberi listrik kepada kontroler.

Penempatan di Atas Meja Untuk menempatkan kontroler Seri W-650 pada permukaan datar, seperti di permukaan meja:

1. Masukkan keempat kaki dudukan karet ke bagian bawah unit.

2. Tempelkan bezel samping dengan memasukkannya ke tempatnya.

3. Letakkan unit di atas permukaan keras yang datar.

Setup Awal dan Konektivitas Jaringan Setelah pemasangan fisik selesai, jalankan setup awal pada kontroler untuk mengonfigurasi alamat IP dan informasi sistem dasar lain. Untuk perincian dan petunjuk lengkap, rujuklah Panduan Mulai Cepat ArubaOS. Pelepasan Untuk mengeluarkan kontroler Seri W-650 dari sistem rak 19 inci (48,26 cm):

1. Putuskan hubungan listrik ke kontroler dengan mencabut kabel listrik dari stopkontak.

2. Cabut kabel atau perangkat lain yang terpasang pada kontroler.

3. Kendurkan keempat sekrup dudukan rak yang menempelkan kontroler pada sistem rak organisasi.

4. Keluarkan kontroler dari sistem rak.

Catatan: Seri W-650 kontroler tidak memiliki sakelar untuk menghidupkan atau mematikan daya ke unit. Daya ke unit dikendalikan dengan mencolokkan atau mencabut steker pada kabel listrik ke atau dari stopkontak listrik.Kontroler W-650 PowerConnect Dell | Panduan Instalasi Spesifikasi, Keselamatan, dan Kepatuhan | 17 Lampiran A Spesifikasi, Keselamatan, dan Kepatuhan Spesifikasi Fisik Dimensi Perangkat (tanpa braket dudukan rak) z Tinggi 1,5" (38 mm)z Panjang 13,6" (346 mm)z Lebar 8,9" (226 mm) Spesifikasi Daya z Tegangan Masukan AC: 100-240 V, Masukan Universal z Frekuensi Masukan AC: 50-60 Hzz Konsumsi daya maksimum: 126 Wattz Kapasitas total Daya lewat Ethernet: 78 Watt z Kapasitas total Daya lewat Ethernet per port: 19,5 Watt Spesifikasi Operasi z Kisaran Suhu Operasi: 0°C sampai 40°C (32°F sampai 104°F) z Kisaran Kelembapan Operasi: 5% sampai 95% (Kelembapan Relatif), non-kondensasi Spesifikasi Penyimpanan z Kisaran Suhu Penyimpanan: 0°C sampai 50°C (32°F sampai 122°F) z Kisaran Kelembapan Penyimpanan: 5% sampai 95% (Kelembapan Relatif), non-kondensasi Spesifikasi Radio Nirkabel (Titik Akses Internal W-651) Jenis Titik Akses z Satu Radio, 3x3 Multiple-In, Multiple-Out (MIMO) menyediakan kecepatan data hingga 300 Mbps Frekuensi Operasi z 2,4-2,5 GHz atau 5,150–5,950 GHz Saluran yang Tersedia z Dikelola oleh Kontroler Mobilitas, tergantung pada domain pengatur yang dikonfigurasi Modulasi z 802.11b: Spektrum-Sebaran Urutan-Langsung (DSSS) z 802.11a/g: Penjamakan Pembagian Frekuensi Ortogonal (OFDM) z 802.11n: 802.11n draf 2.018 | Spesifikasi, Keselamatan, dan Kepatuhan Kontroler W-650 PowerConnect Dell | Panduan Instalasi Daya Pancar z Dapat dikonfigurasi dalam pecahan 0,5 dBm Laju Asosiasi (Mbps) z 802.11b: 11; 5,5; 2; 1 dengan fallback otomatis z 802.11a/g: 54, 48, 36, 24, 18, 12, 9, 6 dengan fallback otomatis z 802.11n: MCS0 - MCS15 (6,5Mbps - 300Mbps) 802.11n Dukungan Kecepatan Tinggi (High-Throughput/HT) z HT 20z HT 40 802.11n Agregasi Paket z A-MPDUz A-MSDU Antena (Titik Akses Internal W-651) z Tiga antarmuka RP-SMA untuk dukungan antena eksternal (mendukung hingga 3x3 MIMO dengan keragaman spasial) z Tiga antena omni dual-band AP-ANT-1B disertakan Kepatuhan Peraturan dan Keselamatan Dell menyediakan dokumen multi-bahasa yang mengandung pembatasan yang berbeda tiap negara dan informasi keselamatan dan peraturan tambahan untuk semua produk perangkat keras Dell. Dokumen Informasi Keselamatan, Lingkungan, dan Peraturan Seri W PowerConnect Dell disertakan bersama produk ini. Produk ini mematuhi 21 CFR Bab 1, Subbab J, Bagian 1040.10, dan IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000. Agar terus patuh kepada standar keselamatan laser di atas, hanya modul Kelas 1 yang disetujui, dari vendor kami yang disetujui, yang sebaiknya diinstal dalam produk Dell. PRODUK LASER KELAS 1 Hati-hati: Penggunaan kontrol atau penyesuaian kinerja atau prosedur selain yang disebutkan dalam pedoman ini dapat mengakibatkan keterpaparan radiasi berbahaya.Kontroler W-650 PowerConnect Dell | Panduan Instalasi Spesifikasi, Keselamatan, dan Kepatuhan | 19 Perangkat Kelas B FCC Peralatan ini telah diuji dan didapati mematuhi batas untuk perangkat digital Kelas B, sesuai dengan bagian 15 dalam Peraturan FCC. Batas ini dirancang untuk memberi perlindungan yang wajar terhadap interferensi berbahaya dalam instalasi di rumah tinggal. Peralatan ini menghasilkan, menggunakan, dan dapat meradiasikan energi frekuensi radio dan, jika tidak diinstal dan digunakan sesuai dengan petunjuk, dapat menimbulkan interferensi berbahaya bagi komunikasi radio. Namun, tidak ada jaminan bahwa interferensi tidak akan terjadi dalam instalasi tertentu. Jika peralatan ini memang menyebabkan interferensi berbahaya bagi penerimaan radio atau televisi, yang dapat diketahui dengan mematikan dan menghidupkan peralatan, pengguna dianjurkan mencoba memperbaiki interferensi itu dengan satu atau lebih tindakan berikut: z Mengubah arah atau letak antena penerima. z Menambah jarak antara peralatan dan penerima. z Menghubungkan peralatan ke outlet di rangkaian yang berbeda dengan yang terhubung ke penerima. z Meminta tolong kepada dealer atau teknisi radio/TV berpengalaman (kita dapat mengubah ini menjadi nasihat untuk meminta tolong kepada pemasang profesional). Untuk daftar lengkap Peraturan di Negara Tertentu, tanyakanlah kepada Wiraniaga Dell. Pernyataan Keterpaparan Radiasi Frekuensi Radio Peralatan ini mematuhi batas keterpaparan radio frekuensi radio dari FCC. Peralatan ini sebaiknya dipasang dan dioperasikan dengan jarak minimum 13,78 inci (35 cm) antara radiator dan tubuh Anda untuk operasi 2,4 GHz dan 5 GHz. Pemancar ini tidak boleh diletakkan di samping atau beroperasi bersama antena atau pemancar lain. Saat dioperasikan dalam kisaran frekuensi 5,15 sampai 5,25 GHz, perangkat ini dibatasi penggunaannya di dalam ruangan untuk mengurangi potensi terjadinya interferensi berbahaya dengan Sistem Satelit Seluler saluran bersama. W-650 z EN 55022 Kelas B z EN 55024 z IEC/EN 60950 z Penandaan CE z Ditandai cTUVus z Disertifikasi Skema CB W-651 z FCC 15.247/15.407 z Arahan EU R&TTE 1999/5/EC (EN 300 328, EN 301 893, EN 301 489) z Arahan EU LV 2006/95/EC z IEC/EN 60950 z Penandaan CE z Ditandai cTUVus z Disertifikasi Skema CB Untuk daftar lengkap Peraturan di Negara Tertentu, tanyakanlah kepada Wiraniaga Dell.Juli 2010 | 0510573-MU-01 Kontroler W-650 PowerConnect Dell | Panduan Instalasi Informasi NOM (Meksiko Saja) Informasi berikut ini disediakan untuk perangkat yang diuraikan dalam dokumen ini, untuk mematuhi persyaratan standar Meksiko resmi (NOM): Importir: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F. Nomor Model: 650/651 z Tegangan Catu: 100-240 V AC z Frekuensi: 47-63 Hz z Konsumsi arus: 2,0 A Cara Membuang Peralatan Dell yang Benar Untuk informasi terbaru tentang Kepatuhan Lingkungan Global dan produk Dell, rujuklah dokumen Informasi Keselamatan, Lingkungan, dan Peraturan Seri W PowerConnect Dell yang disertakan dengan produk ini atau lihat situs web kami di www.dell.com. RoHS Uni Eropa Produk Dell juga mematuhi Arahan tentang Pembatasan Zat Berbahaya Uni Eropa 2002/95/EC (RoHS). RoHS EU membatasi penggunaan bahan berbahaya tertentu dalam pembuatan peralatan listrik dan elektronik. Secara spesifik, bahan yang dibatasi oleh Arahan RoHS adalah Timbel (termasuk Solder yang digunakan dalam perakitan sirkuit cetak), Kadmium, Air Raksa, Kromium Heksavalen, dan Bromin. Sebagian produk Dell termasuk dalam pengecualian yang tercantum dalam Annex 7 Arahan RoHS (Timbel dalam solder yang digunakan dalam perakitan sirkuit cetak). Produk dan kemasan akan ditandai dengan label “RoHS” yang berada di kiri, menandakan kepatuhan pada Arahan ini.Dell רקב PowerConnect W-650 הנקתה ךירדמהנקתה ךירדמ | Dell PowerConnect W-650 רקב 2010 ילוי | 0510573-MU01 םירצוי תויוכז © 2010 Aruba Networks, Inc. AirWave
