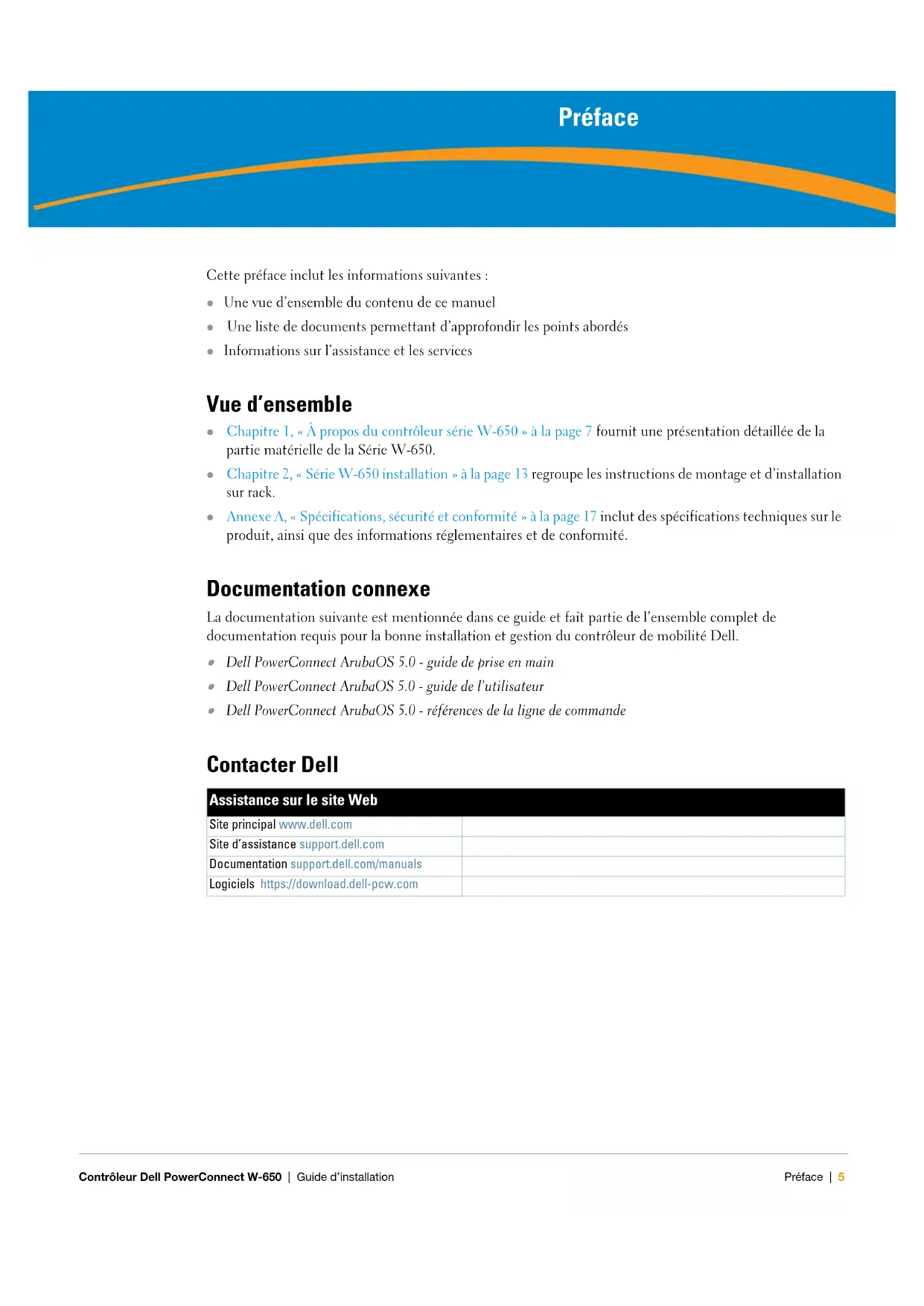

Dell PowerConnect ArubaOS 5.0 - guide de l’utilisateur

Dell PowerConnect ArubaOS 5.0 - références de la ligne de commande Contacter Dell Assistance sur le site Web Site principal www.dell.com Site d’assistance support.dell.com Documentation support.dell.com/manuals Logiciels https://download.dell-pcw.com Préface6 | Préface Contrôleur Dell PowerConnect W-650 | Guide d’installationContrôleur Dell PowerConnect W-650 | Guide d’installation À propos du contrôleur série W-650 | 7

À propos du contrôleur série W-650 Le contrôleur Dell PowerConnect Série W-650 est un contrôleur de réseau local sans fil de classe entreprise. Ce contrôleur connecte, contrôle et intègre les points d’accès sans fil et les points d’accès en modes moniteur (AM - Air monitor) d’un réseau local filaire. z Le contrôleur W-650 peut prendre en charge jusqu’à 16 points d’accès externes connectés à un campus d’entreprises. z Le contrôleur W-651 est capable de prendre en charge jusqu’à 16 points d’accès externes, connectés en campus en supplément de son propre point d’accès unique et interne. Configuration requise Le contrôleur Série W-650 nécessite la version d’ArubaOS 5.0.2 ou une version plus récente. Contrôle du contenu de l’emballage z Contrôleur de mobilité Série W-650 z Cordon d’alimentation (en fonction du pays de vente) z Supports de montage sur rack z Matériel de montage sur rack serveur ou Telecom z Cache gauche (non installé)z Cache droit (non installé)z Pieds en caoutchouc (pour l’installation sur une table)z Câble série plat (RJ-45) z Adaptateur de port pour câble série (RJ-45 vers DB9) z Antennes amovibles omnidirectionnelles, double bande, à fort gain (3)

Dell PowerConnect ArubaOS Quick Start Guide z Contrat de licence utilisateur final (CLUF) z Document « Safety, Environmental, and Regulatory Information (SERI) » z Document « Informations concernant la garantie et le support » Remarque : Le contrôleur maître, son contrôleur maître redondant, et tous ses contrôleurs locaux doivent exécuter la même version de code de ArubaOS. Lorsque vous mettez à niveau votre réseau et installez un contrôleur de mobilité Série W-650 sur votre réseau, assurez-vous que la version logicielle de votre contrôleur correspond à celle du reste du réseau. Remarque : Informez votre fournisseur si l’un des éléments est incorrect, manquant ou endommagé. Si possible, conservez l’emballage d’origine. Vous disposerez ainsi de tout le nécessaire en cas de renvoi de matériel au fournisseur.8 | À propos du contrôleur série W-650 Contrôleur Dell PowerConnect W-650 | Guide d’installation Vue d’ensemble du matériel Vue avant du Figure 1 Vue avant du Série W-650 Ports 1000Base-X (SFP) Deux ports 1000Base-X sont prévus pour la connexion par fibre optique uniquement et pour l’utilisation avec les SFP série W Dell (mini-GBIC). Pour acheter des modules SFP compatibles, contactez votre revendeur Dell pour plus de détails et de l’assistance. Ports Ethernet Gigabit 10/100/1000Base-T Le contrôleur Série W-650 comporte six ports Ethernet Gigabits 10/100/1000Base-T (RJ-45). Gigabit Ethernet exploite les huit fils disponibles et chaque paire est utilisée de façon bidirectionnelle, ce qui signifie que les mêmes paires sont utilisées pour la transmission et la réception de données. La figure 2 illustre le brochage CAT-5 d’un connecteur RJ-45. Le connecteur RJ-45 CAT-5 utilise les paires suivantes sur un port Ethernet Gigabit 10/100/1000Base-T : 1/2, 3/6, 4/5 et 7/8. Figure 2 Brochage du port Ethernet Gigabit Ports Ethernet Gigabit 10/100/ 1000Base-T avec PoE Ports 1000Base-X (SFP) Ports USB 10/100/1000Base-T Ports Ethernet Gigabit Bouton d’éjection du port USB Port console série Voyant réseau local sans fil Remarque : Dell teste et prend en charge les pièces optiques Dell au sein de leur système de contrôleur. Les pièces optiques de fabricants tiers ne sont ni testées ni prises en charge ; par conséquent, Dell ne garantit pas la fonctionnalité des pièces optiques de tiers lorsque ces dernières sont utilisées dans un système Dell. 1000Base-T Gigabit Port Ethernet RJ-45 femelleBrochesNom du signal

BI_DC+BI_DC-BI_DD+BI_DD-BI_DA+BI_DA-BI_DB+BI_DB-FonctionPaire bidirectionnelle +CPaire bidirectionnelle -CPaire bidirectionnelle +DPaire bidirectionnelle -DPaire bidirectionnelle +APaire bidirectionnelle -APaire bidirectionnelle +BPaire bidirectionnelle -BContrôleur Dell PowerConnect W-650 | Guide d’installation À propos du contrôleur série W-650 | 9 Port console série Un port console série est prévu pour la connexion à un terminal, ce qui autorise une gestion locale directe. Figure 3 Brochage du port console série Les paramètres de communication du port série figurent dans la section Tableau 1. Adaptateur de port de console série Un adaptateur modulaire permet de convertir le connecteur RJ-45 (femelle) sur un connecteur DB9 (mâle). Consultez la section Figure 4 pour plus de détails. Figure 4 Conversion d’adaptateur modulaire RJ-45 (femelle) vers DB9 (mâle) Ports USB Le contrôleur Série W-650 comporte quatre interfaces USB 2.0. Ces interfaces permettent d’utiliser un modem EVDO/HSPDA, de la mémoire flash ou un périphérique de stockage sur disque ou une imprimante. Pour plus d’informations sur la configuration et l’utilisation de périphériques USB avec le Série W-650, consultez le guide de l’utilisateur d’ArubaOS. Série Port console

TxD GND RxD RJ-45 femelle Broches Direction Entrée Sortie GND Tableau 1 Paramètres de la console Débit en bauds Bits de données Parité Bits d’arrêt Contrôle du flux 9600 8 Aucun 1 Aucun ATTENTION : Ne connectez pas de point d’accès au port de la console série. Le port de la console série est compatible uniquement avec les périphériques RS-232. Les périphériques qui ne sont pas de type RS-232, tels que les points d’accès, ne sont pas pris en charge.

Direction Entrée Sortie10 | À propos du contrôleur série W-650 Contrôleur Dell PowerConnect W-650 | Guide d’installation Bouton d’éjection du port USB Le contrôleur Série W-650 dispose d’un bouton d’éjection de support de données, qui permet d’enlever les périphériques de stockage en toute sécurité et de mettre le système en veille. Lorsque ce bouton est utilisé, tous les périphériques de stockage connectés au contrôleur avec un câble USB sont démontés. Les imprimantes et les périphériques EVDO ne sont pas affectés. Le fait d’appuyer sur le bouton d’éjection du port USB change l’état du Série W-650. Le tableau ci-dessous décrit les états et indique les voyants dont le comportement est lié au bouton d’éjection. Vue arrière Figure 5 Vue arrière série W-650 (651 illustré) Tableau 2 Voyant lié au Bouton d’éjection du port USB État initial État du voyant Action Voyant d’état Fonction État du voyant Action terminée Support NAS opérationnel Vert fixe Maintenez enfoncé le bouton d’éjection pendant 1 à 5 secondes maximum Orange clignotant Démonter tous les supports NAS Orange fixe Support NAS désactivé Orange fixe Maintenez enfoncé le bouton d’éjection pendant 1 à 5 secondes maximum Orange clignotant Monter le périphérique NAS connecté, puis rétablir un fonctionnement normal Vert fixe Opérationnel Vert fixe Maintenez enfoncé le bouton d’éjection pendant plus de 5 secondes Rouge clignotant Le contrôleur se met en veille Rouge fixe Exploitation avec support NAS désactivé Orange fixe Maintenez enfoncé le bouton d’éjection pendant plus de 5 secondes Rouge clignotant Le contrôleur se met en veille Rouge fixe Veille Rouge fixe Appuyez sur le bouton d’éjection du port USB Orange clignotant Réactivation du contrôleur Vert fixe Prise d’alimentation Emplacement ExpressCard Interfaces d’antennes (651 uniquement)Contrôleur Dell PowerConnect W-650 | Guide d’installation À propos du contrôleur série W-650 | 11 Prise d’alimentation Le contrôleur Série W-650 dispose d’une alimentation secteur intégrée. La prise d’alimentation située sur la partie arrière de l’unité permet de brancher un câble secteur (modèle en fonction du pays). Consultez la section « Alimentation » à la page 17 pour plus de détails sur les spécifications d’alimentation. Emplacement ExpressCard Le contrôleur Série W-650 dispose d’un emplacement ExpressCard, qui peut être utilisé avec un périphérique EVDO. Interfaces d’antennes (W-651 uniquement) Le contrôleur W-651 comporte un point d’accès interne (AP). Ce point d’accès peut fonctionner sur les bandes de fréquence de 2,4 et 5 GHz, en modes a/b/g ou n. Chaque dispositif comporte trois interfaces RP-SMA pour fixer les antennes incluses dans ce kit. Voyants d’état Tableau 3 Voyants d'état de la Série W-650 Voyant Étiquette Fonction Voyant État Alimentation POWER Voyant d’état de l’alimentation Sous tension (vert fixe) Sous tension Éteint Pas d’alimentation État STATUS Voyant d’état du module Sous tension (vert fixe) Le périphérique est opérationnel Sous tension (rouge fixe) Le périphérique a subi un échec ou est en mode Veille Activé (orange fixe) Le périphérique charge le logiciel Éteint Pas d’alimentation Ports 1000Base-X (SFP) LNK/ACT Voyant d’état de la liaison Sous tension (vert fixe) Une liaison a été établi Sous tension (vert clignotant) Le port transmet ou reçoit des données Éteint Pas de liaison sur le port Ports 10/100/1000Base-T LNK/ACT Voyant d’état dela liaison ou de l’activité Sous tension (vert fixe) Un liaison a été établie Sous tension (vert clignotant) Le port transmet ou reçoit des données Éteint Pas de liaison sur le port 1000 Vitesse de l’interface Sous tension (vert fixe) 1000 Mbits/s Éteint 10/100 Mbits/s Ports 10/100/1000Base-T avec PoE LINK/ACT Voyant d’état de la liaison ou de l’activité Sous tension (vert fixe) Une liaison a été établie Sous tension (vert clignotant) Le port transmet ou reçoit des données Éteint Pas de liaison sur le port12 | À propos du contrôleur série W-650 Contrôleur Dell PowerConnect W-650 | Guide d’installation PoE Voyant d’état PoE Sous tension (vert fixe) Alimentation PoE fonctionnelle Activé (orange fixe) Le périphérique connecté a demandé une entrée PoE, mais aucune alimentation PoE n’est fournie par le port Éteint Alimentation PoE non fonctionnelle Point d’accès 802.11 a/b/g/n (W-651 uniquement) WLAN État du point d’accès Activé (orange fixe) Radio activée en mode réseau sans fil Sous tension (vert fixe) Module radio activé en mode 802.11n Sous tension (vert clignotant) Mode moniteur (AM - Air Moniteur) Éteint Le module radio est désactivé Tableau 3 Voyants d'état de la Série W-650 Voyant Étiquette Fonction Voyant ÉtatContrôleur Dell PowerConnect W-650 | Guide d’installation Installation du contrôleur Série W-650 | 13

Installation du contrôleur Série W-650 Préparation de l’installation Les outils et l’équipement suivant sont requis pour l’installation d’un contrôleur Série W-650. z Support de montage sur rack (2, non utilisé pour l’installation sur un bureau) z Tournevis adapté z Cordon d’alimentation (en fonction du pays de vente) z Caches gauche et droit (non utilisés pour le montage sur rack) Pour un rack Telecom : z Vis cruciformes M3, 6 x 0,5 mm (6, incluses)z Vis cruciformes 12-24 x 5/8 po (4, incluses) Pour un rack serveur : z Vis cruciformes M3, 6 x 0,5 mm (6, incluses)z Vis cruciformes M6 x 20 mm (4, incluses) z Écrous cage M6 (4, inclus) ou écrous à mâchoire M6 (4, inclus) Installation sur un rack Telecom Pour installer un contrôleur Série W-650 sur un rack Telecom de 48,26 cm (19 po) :

1. Placez un support de montage sur rack sur les trous de montage sur l’un des côtés du contrôleur (voir Figure 6).

2. Fixez le support sur le contrôleur au moyen de trois vis cruciformes à tête plate M3, 6 x 0,5 mm.

3. Répétez ces opérations de l’autre côté du contrôleur.

Avertissement : Avant d’exécuter la procédure suivante, consultez les instructions de sécurité accompagnant le contrôleur.14 | Installation du contrôleur Série W-650 Contrôleur Dell PowerConnect W-650 | Guide d’installation Figure 6 Supports de montage sur rack

4. Montez le contrôleur sur le rack de votre entreprise au moyen de quatre vis cruciformes 12-24 x 5/8 po

(voir Figure 7). Figure 7 Montage sur rack

5. Ménagez un espace minimum de 10 cm (4 po) sur les côtés gauche et droit de l’unité pour assurer une bonne

circulation de l’air et la ventilation (voir Figure 8).

6. Prévoyez également un espace libre supplémentaire à l’avant et à l’arrière de l’unité pour accéder aux cordons

d’alimentation, aux câbles réseau et aux voyants d’état (voir Figure 8). Vis cruciformes à tête plate de 6-32 x 1/4 pouce (6, 2 par support) Support de montage sur rack (2) 12-24 x 5/8 pouce Vis cruciformes à tête plate (4, 2 par support) Rack standard, 51 cmContrôleur Dell PowerConnect W-650 | Guide d’installation Installation du contrôleur Série W-650 | 15 Figure 8 Circulation de l’air

7. Branchez le cordon d’alimentation secteur (différent selon le pays de commercialisation) à l’arrière de l’unité.

8. Branchez l’autre extrémité du cordon d’alimentation sur une prise électrique.

Installation sur un rack serveur Pour installer un contrôleur Série W-650 sur un rack serveur de 48,26 cm (19 po) :

1. Placez un support de montage sur rack sur les trous de montage sur l’un des côtés du contrôleur (voir Figure 6).

2. Fixez le support sur le contrôleur au moyen de trois vis cruciformes à tête plate M3, 6 x 0,5 mm.

3. Répétez ces opérations de l’autre côté du contrôleur.

4. Installez les quatre écrous cage.

Pour installer un écrou cage avec un outil d’installation : a. Commencez par insérer le bord inférieur de la cage, mais au-dessus du bord inférieur de l’ouverture carrée à l’arrière du rail. b. Insérez la petite extrémité de l’outil d’installation de l’écrou cage dans l’ouverture du rail (depuis l’avant) et accrochez cet outil sur le bord supérieur de l’écrou cage. c. Poussez l’écrou cage vers le rail tout en faisant pivoter l’outil vers le haut et vers vous, jusqu’à ce que le bord supérieur de l’écrou cage se mette en place. Laisser ouvert pour un accès facile Ne pas obstruer pour la sortie d’air Ne pas obstruer pour l’entrée d’air Laisser ouvert pour un accès facile Remarque : Le contrôleur Série W-650 ne comporte pas de bouton de mise sous tension. L’alimentation de l’unité est contrôlée simplement en branchant ou débranchant le cordon secteur. Remarque : Les instructions suivantes décrivent l’installation du contrôleur sur un rack avec des trous carrés, sans filetage. Pour les racks à trous ronds sans filetage, utilisez des écrous à mâchoire.16 | Installation du contrôleur Série W-650 Contrôleur Dell PowerConnect W-650 | Guide d’installation Pour installer l’écrou cage avec un tournevis ordinaire : a. Commencez par insérer le bord inférieur de la cage, mais au-dessus du bord inférieur de l’ouverture carrée à l’arrière du rail. b. Comprimez le bord supérieur de l’écrou cage avec un tournevis ordinaire. c. Une fois le bord comprimé, enfoncez le bord de l’écrou cage à fond dans l’ouverture du rail. d. Relâchez la pression avec le tournevis pour verrouiller l’écrou cage.

5. Montez le contrôleur sur le rack de votre entreprise au moyen de quatre vis cruciformes à tête plate de

6. Ménagez un espace minimum de 10 cm (4 po) sur les côtés gauche et droit de l’unité pour assurer une bonne

circulation de l’air et la ventilation (voir Figure 8).

7. Prévoyez également un espace libre supplémentaire à l’avant et à l’arrière de l’unité pour accéder aux cordons

d’alimentation, aux câbles réseau et aux voyants d’état (voir Figure 8).

8. Branchez le cordon d’alimentation secteur (différent selon le pays de commercialisation) à l’arrière de l’unité.

9. Branchez l’autre extrémité du cordon d’alimentation sur une prise électrique.

Déploiement sur une table Pour déployer un contrôleur Série W-650 sur une surface plate, telle qu’une table :

1. Installez les quatre pieds en caoutchouc sur le dessous de l’unité.

2. Fixez les caches latéraux en les accrochant sur l’unité.

3. Posez l’unité sur une surface plate et dure.

Configuration initiale et connectivité réseau Une fois l’installation physique terminée, procédez à la configuration initiale sur le contrôleur, de façon à configurer l’adresse IP et autres informations système de base. Pour plus de détails et une liste d’instructions, consultez le guide ArubaOS Quick Start Guide. Retrait Pour retirer un contrôleur Série W-650 d’un rack de 48,26 cm (19 po) :

1. Mettez hors tension le contrôleur en débranchant son cordon d’alimentation de la prise murale.

2. Déconnectez les autres câbles ou périphériques connectés au contrôleur.

3. Desserrez les quatre vis de montage sur rack.

4. Enlevez le contrôleur du rack.

• Remarque : Le contrôleur Série W-650 ne comporte pas de bouton de mise sous tension. L’alimentation de l’unité est contrôlée simplement en branchant ou débranchant le cordon secteur.Contrôleur Dell PowerConnect W-650 | Guide d’installation Spécifications, sécurité et conformité | 17 Annexe A Spécifications, sécurité et conformité Spécifications physiques Dimensions du périphérique (sans supports de montage sur rack) z Hauteur de 3,8 cm (1,5 po)z Largeur de 34,6 cm (13,6 po)z Profondeur de 22,6 cm (8,9 po) Alimentation z Tension secteur admise : 100-240 V en alternatif, entrée universelle z Fréquence admise : 50 à 60 Hz en alternatifz Consommation maximale : 126 Wattsz Capacité totale avec alimentation PoE : 78 Watts z Capacité d’alimentation PoE par port : 19,5 Watts Spécifications d’exploitation z Plage de températures de fonctionnement : 0 à 40° C (32° à 104° F) z Tolérance d’humidité en cours de fonctionnement : 5 à 95 % (humidité relative), sans condensation Spécifications de stockage z Plage de températures de stockage : 0° à 50° C (32° à 122° F) z Tolérance d’humidité lors du stockage : 5 à 95 % (humidité relative), sans condensation Spécifications du module radio sans fil (point d’accès interne W-651) Type de point d’accès z Radio unique, 3x3 MIMO (Multiple-In, Multiple-Out) avec des débits de données pouvant atteindre 300 Mbits/s Fréquence utile z 2,4 à 2,5 GHz ou 5,150 à 5,950 GHz Canaux disponibles z Géré par contrôleur de mobilité, selon domaine de régulation18 | Spécifications, sécurité et conformité Contrôleur Dell PowerConnect W-650 | Guide d’installation Modulations z 802.11b : étalement du spectre en séquence directe (DSSS - Direct-Sequence Spread-Spectrum) z 802.11a/g : multiplexage orthogonal par répartition en fréquences (OFDM - Orthogonal Frequency Division Multiplexing) z 802.11n : 802.11n préversion 2.0 Puissance de transmission z Configurable par incréments de 0,5 dBm Débits d’association (Mbits/s) z 802.11b : 11, 5.5, 2, 1 avec repli automatique z 802.11a/g : 54, 48, 36, 24, 18, 12, 9, 6 avec repli automatique z 802.11n : MCS0 - MCS15 (6,5 à 300 Mbits/s) Prise en charge de 802.11n à haut rendement (HT - High-Throughput) z HT 20z HT 40 Agrégation de paquets 802.11n z A-MPDUz A-MSDU Antenne (point d’accès interne W-651) z Trois interfaces RP-SMA pour prendre en charge les antennes externes (prend en charge jusqu’à 3x3 MIMO avec diversité spatiale) z Trois antennes omnidirectionnelles double bande AP-ANT-1B incluses Sécurité et conformité aux réglementations Dell fournit un document en plusieurs langues contenant les restrictions propres aux différents pays, ainsi que des informations de sécurité et réglementaires pour tous les produits matériels Dell. Le document Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information est inclus avec ce produit. Ce produit est conforme aux normes 21 CFR chapitre 1, sous-chapitre J, section 1040.10 et IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000. Pour assurer la pérennité de la conformité aux normes de sécurité laser ci-dessus, seuls les modules agréés de classe 1 provenant de nos fournisseurs agréés doivent être installés avec les produits Dell. CLASSE 1 PRODUIT LASER ATTENTION : L’application de commandes ou de réglages de performances ou de procédures qui ne sont pas spécifiées dans ce manuel risque d’entraîner une exposition à des rayonnements dangereux.Contrôleur Dell PowerConnect W-650 | Guide d’installation Spécifications, sécurité et conformité | 19 Périphérique de Classe B selon la FCC Cet équipement a été testé et déclaré conforme aux limites définies pour un périphérique numérique de classe B, conformément à la section 15 des règles de la FCC. Ces limites ont été conçues pour offrir une protection raisonnable contre les interférences néfastes dans le cadre d’une installation résidentielle. Cet équipement génère, utilise et peut diffuser de l’énergie sous forme de fréquences radio et, s’il n’est pas utilisé conformément aux instructions, peut provoquer des interférences lors des communications radio. Cependant, il ne peut pas être garanti qu’aucune interférence ne se produira dans une installation donnée. S’il s’avère que cet appareil produit des interférences nuisibles à la réception des émissions de radio et de télévision, ce qui peut être déterminé en l’allumant puis en l’éteignant, il est suggéré à son utilisateur d’essayer de supprimer ces interférences en prenant au moins les mesures suivantes : z Réorienter ou déplacer l’antenne de réception ; z Éloigner l’équipement du poste de réception ; z Connecter l’équipement à une prise située sur un autre circuit que celui auquel le récepteur est raccordé. z Consultez le revendeur ou un technicien radio/télé pour obtenir de l’aide. Pour consulter la liste complète des règlements par pays, veuillez consulter votre représentant Dell. Déclaration de risque d’exposition à des rayonnements de fréquences radio Cet équipement est conforme aux limites d’exposition aux rayonnements de fréquences radio de la FCC. Cet équipement doit être installé et utilisé à une distance minimale de 35 cm par rapport à votre corps pour les fréquences de 2,4 et 5 GHz. Ce transmetteur ne doit pas être installé ou utilisé en conjonction avec une autre antenne ou un autre transmetteur. En cas d’exploitation dans la plage de fréquences de 5,15 à 5,25 GHz, ce périphérique est limité à l’utilisation en intérieur afin de réduire le risque d’interférences dangereuses avec des systèmes mobiles par satellite utilisant le même canal. W-650 z EN 55022 Classe B z EN 55024 z IEC/EN 60950 z Marque CE z Marque cTUVus z Certifié CB Scheme W-651 z FCC 15.247/15.407 z Directive ETRT de l’UE 1999/5/CE (EN 300 328, EN 301 893, EN 301 489) z Directive Basse tension de l’UE 2006/95/CE z IEC/EN 60950 z Marque CE z Marque cTUVus z Certifié CB Scheme Pour consulter la liste complète des règlements par pays, veuillez consulter votre représentant Dell.Juillet 2010 | 0510573-MU-01 Contrôleur Dell PowerConnect W-650 | Guide d’installation Informations NOM (Mexique uniquement) Les informations suivantes sont fournies sur le périphérique décrit dans ce document conformément aux stipulations de l’organisme normatif mexicain(NOM) : Importateur : Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F. N° de modèle : 650/651 z Tension fournie : 100 à 240 V c.a. z Fréquence : 47 à 63 Hz z Consommation de courant : 2,0 A Procédure de mise au rebut de l’équipement Dell Vous trouverez les informations les plus récentes concernant la conformité environnementale et les produits Dell dans le document Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information qui est inclus avec ce produit ou en consultant notre site Web à www.dell.com. Directive de l’Union Européenne sur les substances dangereuses Les produits Dell sont également conformes à la directive européenne RoHS (Restriction of Hazardous Substances) 2002/95/CE. Cette directive limite l’utilisation de matériaux dangereux spécifiques dans la fabrication d’équipements électriques ou électroniques. De façon plus précise, les matériaux concernés par cette directive sont le plomb(ce qui inclut les soudures dans les circuits imprimés), le cadmium, le mercure, le chrome hexavalent et le brome. Certains produits Dell sont sujets aux exemptions prévues dans la directive RoHS à l’annexe 7 (plomb des soudures de circuits imprimés). Les produits et les emballages portent la mention « RoHS » présentée à gauche conformément à cette directive.Contrôleur Dell PowerConnect W-650 | Guide d’installation Spécifications, sécurité et conformité | 2122 | Spécifications, sécurité et conformité Contrôleur Dell PowerConnect W-650 | Guide d’installationControlador Dell PowerConnect W-650 Guía de instalaciónControlador Dell PowerConnect W-650 | Guía de instalación 0510573-MU-01 | Julio de 2010 Copyright © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, y otras marcas comerciales son marcas comerciales de Aruba Networks, Inc. Dell™, el logotipo DELL™ y PowerConnect™ son marcas registradas de Dell Inc. Todos los derechos reservados. Las especificaciones incluidas en este manual pueden cambiar sin previo aviso. Creado en Estados Unidos. El resto de marcas comerciales que aparecen en este manual pertenecen a sus respectivas empresas. Código Open Source Algunos productos de Aruba incluyen software Open Source desarrollador por otros fabricantes, incluido código de software sujeto a las licencias GNU GPL, GNU LGPL o a otras licencias Open Source. El código Open Source utilizado se puede encontrar en este sitio: http://www.arubanetworks.com/open_source Aviso legal El uso de las plataformas de conexión y de software de Aruba Networks, Inc., por toda persona o empresa, para terminar otros dispositivos de cliente VPN de otros proveedores constituye la total aceptación de responsabilidad por parte del individuo o empresa por la acción realizada y excluye por completo a Aruba Networks, Inc. del coste de cualquier acción legal emprendida en contra relacionada con la violación del copyright en representación de dichos proveedores.Controlador Dell PowerConnect W-650 | Guía de instalación Contenido | 3 Contenido Prólogo p. 5
