MANUAL DE USUARIO PowerConnect W651 DELL

Todos los derechos reservados. Las especificaciones incluidas en este manual pueden cambiar sin previo aviso.

Creado en Estados Unidos. El resto de marcas comerciales que aparecen en este manual pertenecen a sus respectivas empresas.

Código Open Source

Algunos productos de Aruba incluyen software Open Source desarrollador por otros fabricantes, incluido código de software sujeto a las licencias GNU GPL, GNU LGPL o a otras licencias Open Source. El código Open Source utilizado se puede encontrar en este sitio:

http://www.arubanetworks.com/open_source

Aviso legal

El uso de las plataformas de conexión y de software de Aruba Networks, Inc., por toda persona o empresa, para terminar otros dispositivos de cliente VPN de otros proveedores constituye la total aceptación de responsabilidad por parte del individuo o empresa por la acción realizada y excluye por completo a Aruba Networks, Inc. del coste de cualquier acción legal emprendida en contra relacionada con la violación del copyright en representación de dichos proveedores.

Contenido

Prólogo....5

Descripción general....5

Documentación relacionada 5

Contacto con Dell 5

Capítulo 1 Acerca del controlador de la Serie W-650....7

Requisitos mínimos de software....7

Lista de comprobación del paquete....7

Descripción general del modelo de hardware....8

Vista frontal 8

Puertos 1000Base-X (SFP)......8

Botón de expulsión de disco ....10

Vista posterior....10

Toma de alimentación de CA 11

Ranura para ExpressCard....11

Interfaces de antenas (sólo W-651).... 11

Indicadores LED de estado....11

Capítulo 2 Instalación del Serie W-650....13

Requisitos previos a la instalación....13

Para rack de telecomunicaciones: 13

Para rack de servidor: 13

Instalación en un rack de telecomunicaciones....13

Instalación en un rack de servidor....15

Instalación en superficie plana....16

Configuración inicial y conectividad de la red....16

Extracción....16

Apéndice A Especificaciones, seguridad y cumplimiento....17

Especificaciones físicas....17

Especificaciones de alimentación....17

Especificaciones de funcionamiento....17

Especificaciones de almacenamiento....17

Especificaciones de radio inalámbrica (punto de acceso interno W-651)....17

Tipo de punto de acceso....17

Frecuencia de funcionamiento 17

Canales disponibles....17

Modulaciones ....17

Potencia de transmisión....18

Velocidades de asociación (Mbps)....18

Compatibilidad con 802.11n de alto rendimiento (HT)....18

Agregación de paquetes 802.11n ....18

Antena (punto de acceso W-651 interno) 18

Cumplimiento con la normativa y seguridad....18

Dispositivo de clase B según la FCC....19

Declaración de exposición a radiaciones de RF 19

W-650....19

W-651....19

Información NOM (sólo en México)......20

Eliminación adecuada del equipo Dell....20

RoHS de la Unión Europea....20

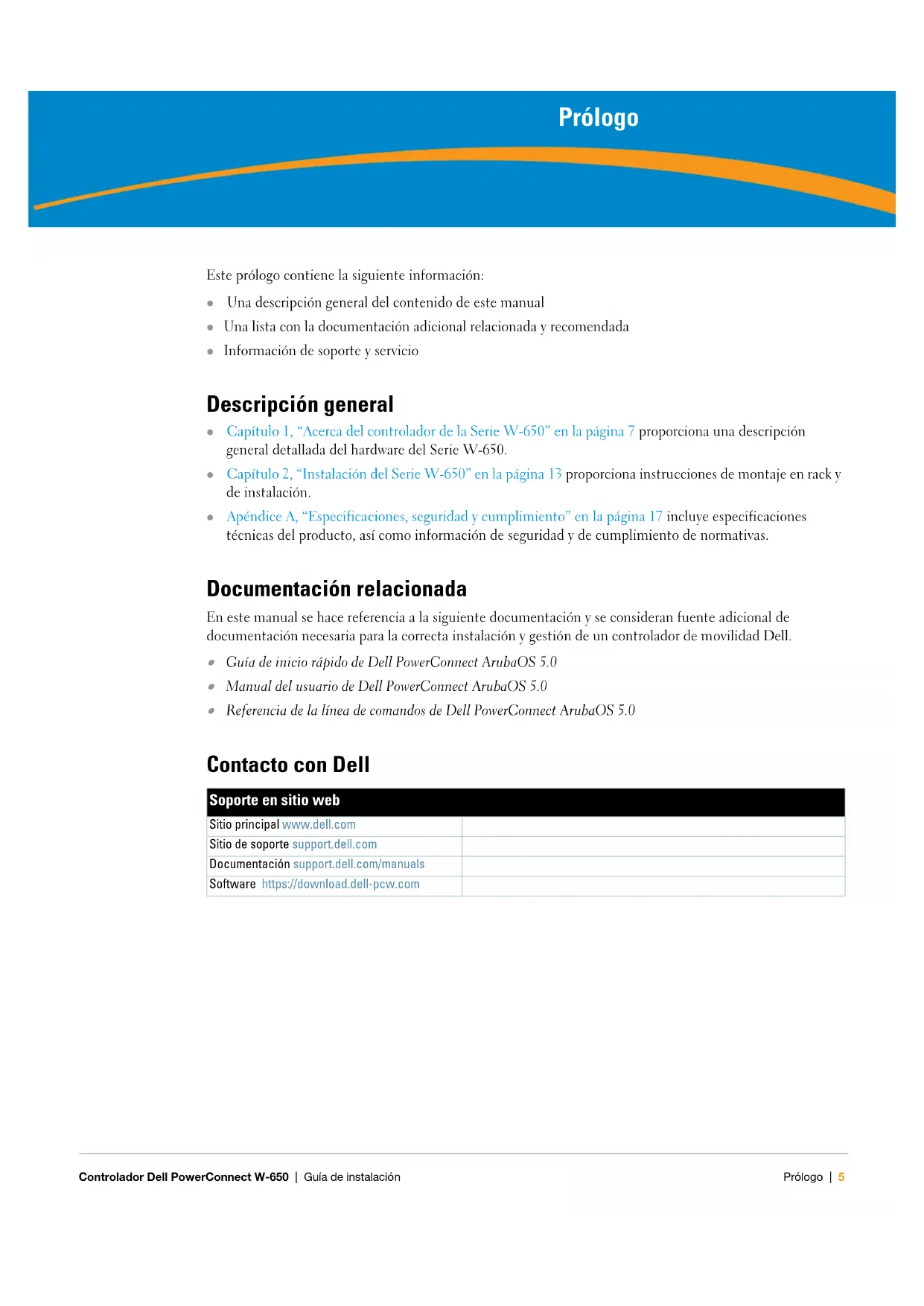

Este prólogo contiene la siguiente información:

• Una descripción general del contenido de este manual
• Una lista con la documentación adicional relacionada y recomendada
  • Información de soporte y servicio

Descripción general

• Capítulo 1, "Acerca del controlador de la Serie W-650" en la página 7 proporciona una descripción general detallada del hardware del Serie W-650.
• Capítulo 2, "Instalación del Serie W-650" en la página 13 proporciona instrucciones de montaje en rack y de instalación.
• Apéndice A, "Especificaciones, seguridad y cumplimiento" en la página 17 incluye especificaciones técnicas del producto, así como información de seguridad y de cumplimiento de normativas.

Documentación relacionada

En este manual se hace referencia a la siguiente documentación y se consideran fuente adicional de documentación necesaria para la correcta instalación y gestión de un controlador de movilidad Dell.

• Guía de inicio rápido de Dell PowerConnect ArubaOS 5.0
  • Manual del usuario de Dell PowerConnect ArubaOS 5.0
  • Referencia de la línea de comandos de Dell PowerConnect ArubaOS 5.0

Contacto con Dell

Soporte en sitio web

Sitio principal www.dell.com
Sitio de soporte support.dell.com
Documentación support.dell.com/manuals
Software https://download.dell-pcw.com

El controlador de la Serie W-650 Dell PowerConnect es un controlador LAN inalámbrico de uso profesional. Este controlador se conceta, controla e integra todos los puntos de acceso inalámbricos (AP) y monitores aéreos (AM) en un sistema LAN cableado.

• El W-650 es capaz de admitir hasta 16 puntos de acceso externos.
• W-651 también admite hasta 16 puntos de acceso externos además de su único punto de acceso interno.

Requisitos mínimos de software

El controlador Serie W-650 requiere ArubaOS 5.0.2 o posterior.

Nota: el controlador maestro, su controlador maestro redundante y todos sus controladores locales deben ejecutarse en el mismo código de ArubaOS. Una vez actualizada la red e instalado un controlador de movilidad Serie W-650 en la red, verifique que la versión de software de su controlador coincide con la del resto de la red.

Lista de comprobación del paquete

• Controlador de movilidad Serie W-650
• Cable de alimentación de CA (depende del país)
- Soportes de montaje en rack
- Hardware de montaje en rack para sistemas de servidor y de telecomunicaciones
• Bisel izquierdo (no instalado)
• Bisel derecho (no instalado)
- Pies de caucho (para instalación en superficie horizontal)
• Cable plano seric (RJ-45)
- Adaptador de puerto de cable serie (RJ-45 a DB9)
- Antenas duales, de alta ganancia, extraíbles y omnidirecciones (3)
- Guía de inicio rápido de Dell PowerConnect ArubaOS
• Acuerdo de licencia de usuario final (EULA)
- Documento Información de seguridad, medioambiental y normativa (SERI)
- Documento Información de garantía y soporte (WSI)

Nota: póngase en contacto con la tienda si detecta alguna anomalía, nota que falta algo o descubre que hay piezas dañadas.

Si es posible, guarde la caja y el material de protección original. Utilice este material para volver a empaquetar la unidad y enviarla a la tienda si es necesario.

Descripción general del modelo de hardware

Vista frontal

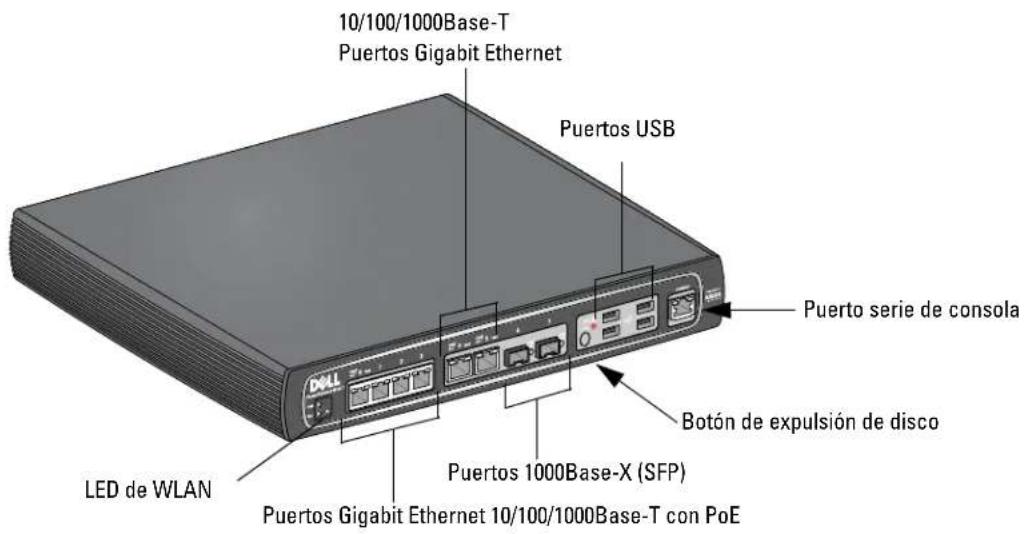

Figura 1 Vista frontal del Serie W-650

10/100/1000Base-T Puertos Gigabit Ethernet Puertos USB Puerto serie de consola LED de WLAN Puertos 1000Base-X (SFP) Puertos Gigabit Ethernet 10/100/1000Base-T con PoE Botón de expulsión de disco

Puertos 1000Base-X (SFP)

Existen únicamente dos puertos 1000Base-X para conectividad de fibra y están pensados para SFP de la Serie W de Dell (miniGBIC).

Si quiere adquirir módulos SFP compatibles, póngase en contacto con el vendedor de Dell para obtener más información o ayuda.

Nota: Dell prueba y da soporte a ópticas Dell en su sistema de controladores. Las ópticas de terceros no se prueban ni se soportan; por lo tanto, Dell no garantiza la correcta funcionalidad de ópticas de terceros si se utilizan en un sistema Dell.

Hay seis puertos Gigabit Ethernet 10/100/1000Base-T (RJ-45) en el Serie W-650. Gigabit Ethernet utiliza los ocho cables y cada par se utiliza de modo bidireccional. Esto significa que algunos pares se usan para transmisión de datos, y también para recepción. La figura 2 ilustra los pines CAT-5 de un conector RJ-45. Los pines CAT-5 encajan con los siguientes pines de un puerto Gigabit Ethernet 10/100/1000Base-T: 1/2, 3/6, 4/5 y 7/8.

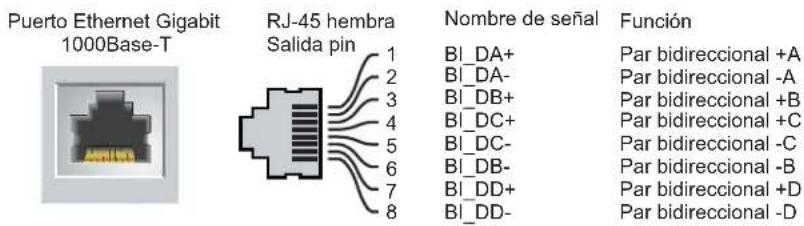

Figura 2 Pines del puerto Gigabit Ethernet

Puerto Ethernet Gigabit 1000Base-T RJ-45 hembra Salida pin Nombre de señal Función 1 BI_DA+ 2 BI_DA- 3 BI_DB+ 4 BI_DC+ 5 BI_DC- 6 BI_DB- 7 BI_DD+ 8 BI_DD- Nombre de señal Función Par bidireccional +A Par bidireccional -A Par bidireccional +B Par bidireccional +C Par bidireccional -C Par bidireccional -B Par bidireccional +D Par bidireccional -D

Puerto serie de consola

Se proporciona un puerto de consola para su conexión a un terminal y poder gestionar directamente de forma local.

Figura 3 Pines del puerto serie de consola
Puerto de consola serie

RJ-45 hembra Salida pin

1 2 3 → TxD 4 GND 5 GND 6 ← RxD 7 8 Dirección Entrada ← Salida →

Los parámetros de comunicación del puerto serie se indican en la Tabla 1.

Tabla 1 Configuración del terminal de consola

Velocidad en baudios	Bits de datos	Paridad	Bits de parada	Control del flujo
9600 8 Ninguno 1 Ninguno

Precaución: no conectar un punto de acceso al puerto serie de consola. El puerto serie de consola sólo es compatible con dispositivos RS-232. Los puntos de acceso no son dispositivos -RS-232, por lo que no se admiten.

Adaptador de puerto serie de consola

Se puede utilizar un adaptador modular para convertir el conector RJ-45 (hembra) en DB9 (macho). Consulte la Figura 4 para obtener más información.

Figura 4 Conversión de RJ-45 (hembra) a adaptador modular DB-9 (macho)

RJ-45 hembra Salida pin 1 2 3 ← TxD 4 5 — GND 6 → RxD 7 8 Dirección Entrada ← Salida → Conexiones internas RJ-45 DB-9 3 — TxD — 2 4 5 — GND — 5 6 — RxD — 3 DB-9 macho Salida pin 9 — Tierra 8 — RxD 7 — TxD 6 — 1 Dirección Entrada ← Salida →

Puertos USB

El Serie W-650 tiene cuatro interfaces USB 2.0. Estas interfaces permiten utilizar un módem EVDO/HSPDA, dispositivos de almacenamiento flash o en disco, o una impresora. Para obtener más información sobre la configuración y uso de dispositivos USB con el Serie W-650, consulte el Manual del usuario de ArubaOS.

Botón de expulsión de disco

El Sric W-650 está equipado con un botón de expulsión de disco que permite a los usuarios expulsar dispositivos de almacenamiento con seguridad y poner el sistema en espera. Cuando se pulsa el botón, todos los dispositivos de medios de almacenamiento conectados al controlador mediante USB se desmontan. Esto no afecta a las impresoras ni a los dispositivos EVDO.

Al presionar el botón de expulsión de disco cambia el estado del Serie W-650; en la siguiente tabla se describen los estados de los LED asociados al uso del botón de expulsión de disco.

Tabla 2 Comportamiento del LED con el botón de expulsión de disco

Estado inicial	Estado del LED	Acción	LED de estado	Función	Acción del LED completada
Medios NAS operativos Verde fijo Pulse el botón	de expulsión de disco y no lo suelte durante 1-5 segundos solamente	Naranja parpadeando	Desmontar todos los medios NAS	Naranja fijo
Medios NAS sin montar Naranja fijo Pulse el botón	de expulsión de disco y no lo suelte durante 1-5 segundos solamente	Naranja parpadeando	Monte todos los dispositivos NAS conectados y vuelva a utilizarlos a pleno rendimiento	Verde fijo
Operativo Verde fijo Pulse el botón de expulsión	de disco y no lo suelte hasta que hayan pasado 5 segundos solamente	Rojo parpadeando El	controlador pasa a modo de espera	Rojo fijo
Funcionamiento con medios NAS sin montar	Naranja fijo Pulse el botón de expulsión de disco y no lo suelte hasta que hayan pasado 5 segundos solamente	Rojo parpadeando El	controlador pasa a modo de espera	Rojo fijo
En espera Rojo fijo Pulse el botón de expulsión	de disco	Naranja parpadeando	Activación del controlador	Verde fijo

Vista posterior

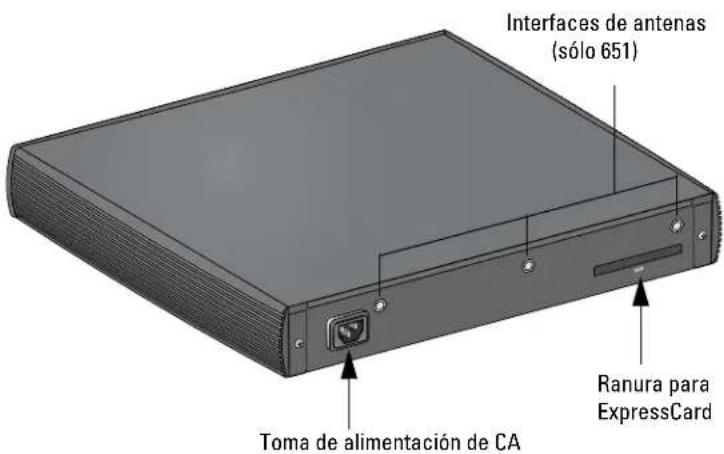

Figura 5 Vista posterior de la Serie W-650 (651 en la imagen)

Interfaces de antennas (sólo 651) Toma de alimentación de CA Ranura para ExpressCard

Toma de alimentación de CA

El Sric W-650 admite alimentación CA integrada y la toma de corriente de CA situada en la parte posterior de la unidad se utiliza con un cable de alimentación de CA (que varía según el país). Consulte “Especificaciones de alimentación” en la página 17 para obtener más información sobre las especificaciones de alimentación.

Ranura para ExpressCard

El Serie W-650 está equipado con una ranura para ExpressCard que puede utilizarse con un dispositivo EVDO.

Interfaces de antenas (sólo W-651)

El W-651 está equipado con un punto de acceso interno (AP). Este punto de acceso puede funcionar en las bandas de 2,4 GHz y 5 GHz, en modos a/b/g o n. Cada dispositivo tiene tres interfaces RP-SMA para conectar las antenas incluidas en este kit.

Indicadores LED de estado

Tabla 3 Serie W-650 Indicadores LED de estado

LED	Etiqueta	Función	Indicador	Estado
Alimentación POWER Indicador de estado de	de estado de	alimentación	Encendido (verde fijo) Encendido
			Apagado Sin alimentación
Estado	STATUS	Indicador de estado del módulo	Encendido (verde fijo)	El dispositivo está operativo
			Encendido (rojo fijo)	Dispositivo con errores o en espera
			Encendido (naranja fijo)	El dispositivo está cargando software
			Apagado Sin alimentación
Puertos 1000Base-X (SFP)	LNK/ACT	Indicador de estado del enlace	Encendido (verde fijo)	Enlace establecido
			Encendido (verde parpadeando)	El puerto transmite o recibe datos
			Apagado No hay enlace en el puerto
Puertos 10/100/1000Base-T	LNK/ACT	Indicador de estado de enlace/actividad	Encendido (verde fijo) Enlace establecido
			Encendido (verde parpadeando)	El puerto transmite o recibe datos
			Apagado	No hay enlace en el puerto
	1000	Velocidad de la interfaz	Encendido (verde fijo) 1000 Mbps
			Apagado 10/100 Mbps

Tabla 3 Serie W-650 Indicadores LED de estado

LED	Etiqueta	Función	Indicador	Estado
Puertos 10/100/1000Base-T con PoE	LINK/ACT Indicador de estado de enlace/actividad		Encendido (verde fijo) Enlace establecido
			Encendido (verde parpadeando)	El puerto transmite o recibe datos
			Apagado No hay enlace en el puerto
	PoE Indicador de estado de PoE Encendido (verde fijo)		PoE se está suministrando
			Encendido (naranja fijo) El dispositivo conectado ha solicitado PoE, pero no se está suministrando PoE en el puerto
			Apagado PoE no se está suministrando
Punto de acceso 802.11 a/b/g/n(Sólo W-651)	WLAN Estado del punto de acceso Encendido (naranja fijo) Radio activada en modo WLAN
					Encendido (verde fijo) Radio activada en modo 802.11n
					Encendido (verde parpadeando)	Modo de monitor aéreo
					Apagado Radio desactivada

Requisitos previos a la instalación

Fs preciso disponer de las siguientes herramientas y equipo para poder instalar un controlador Serie W-650.

• Destornilladores adecuados
• Cable de alimentación de CA (depende del país)
• Biseles izquierdo y derecho (no se utilizan para montaje en rack)

- Soporte de montaje en rack (2, no se usan en la instalación sobre superficie horizontal)

Advertencia: antes de llevar a cabo el siguiente procedimiento, revise las instrucciones de seguridad incluidas con el controlador.

Para rack de telecomunicaciones:

• Tornillos de estrella M3, 6 mm x 0,5 mm (6, incluidos)
• Tornillos de estrella 12-24 x 5/8" (4, incluidos)

Para rack de servidor:

• Tornillos de estrella M3, 6 mm x 0,5 mm (6, incluidos)
• Tornillos de estrella M6 x 20 mm (4, incluidos)
• Tuerca cuadrada M6 (4, incluidas) o clips cuadrados M6 (4, incluidos)

Instalación en un rack de telecomunicaciones

Para instalar un controlador Serie W-650 en un sistema en rack de telecomunicaciones de 48,26 cm:

1. Coloque un soporte de montaje en rack sobre los orificios de montaje de uno de los laterales del controlador (consulte la Figura 6).
2. Fije el soporte al controlador con tres tornillos de estrella M3 de 6 mm x 0,5 mm y un destornillador.
3. Repita los mismos pasos en el otro lateral del controlador.

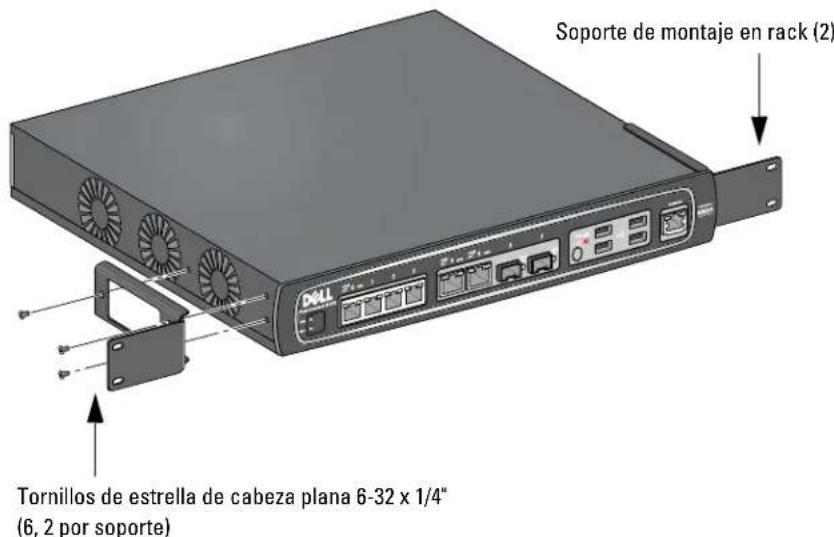

Figura 6 Soportes de montaje en rack

Soporte de montaje en rack (2) Tornillos de estrella de cabeza plana 6-32 x 1/4" (6, 2 por soporte)

1. Monte el controlador en el sistema en rack de su empresa con ayuda de cuatro tornillos de estrella 12-24 x 5/8" y el destornillador adecuado (consulte la Figura 7).

Figura 7 Instalación de montaje en rack

Sistema en rack estándar de 19 pulgadas 12-24 x 5/8" Tornillos de estrella de cabeza plana (4, 2 por soporte)

1. Deje como mínimo 10 cm de espacio a izquierda y derecha de la unidad para dejar que se ventile bien y circule el aire (consulte la Figura 8).
2. Deje espacio adicional delante y detrás de la unidad para poder acceder a los cables de alimentación, de red y a los indicadores de estado de los I.F.D (consulte la Figura 8).

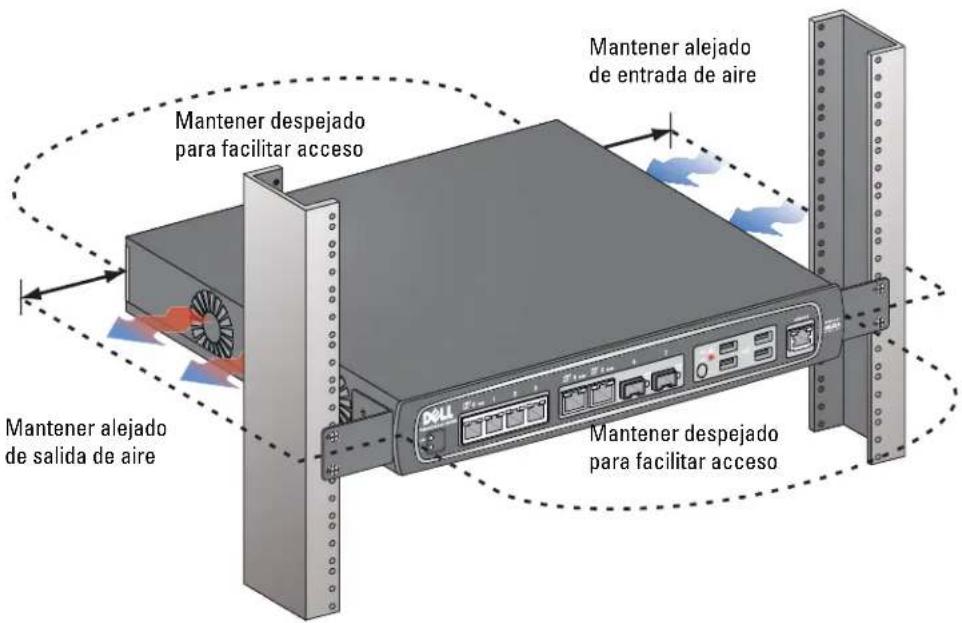

Figura 8 Requisitos de flujo de aire

Mantener despejado para facilitar acceso Mantener alejado de entrada de aire Mantener alejado de salida de aire Mantener despejado para facilitar acceso

1. Conecte el cable de alimentación de CA (varía según el país) a la parte posterior de la unidad.
2. Enchufe el extremo opuesto del cable de alimentación a una toma de corriente para alimentar el controlador.

Nota: el controlador Serie W-650 no tiene ningún interruptor de encendido y apagado. La alimentación de la unidad se controla conectando y desconectando el cable de la toma de corriente.

Instalación en un rack de servidor

Para instalar un controlador Serie W-650 en un sistema en rack de servidor de 48,26 cm:

Nota: las siguientes instrucciones describen la instalación del controlador en un rack con orificios cuadrados no roscados. Para un rack con orificios redondeados no roscados, utilice las tuercas de clip suministradas.

1. Coloque un soporte de montaje en rack sobre los orificios de montaje de uno de los laterales del controlador (consulte la Figura 6).
2. Fije el soporte al controlador con tres tornillos de estrella M3 de 6 mm x 0,5 mm y un destornillador adecuado.
3. Repita los mismos pasos en el otro lateral del controlador.
4. Instale las cuatro tuercas cuadradas.

Para instalar la tuerca cuadrada con su herramienta específica:

a. Comience a insertar el saliente inferior de la tuerca cuadrada en la parte inferior de la abertura cuadrada situada en la parte posterior del raíl.
b. Inserte el extremo pequeño de la herramienta de instalación de tuercas cuadradas por la abertura del raíl (desde delante) y enganche la herramienta en el saliente superior de la tuerca cuadrada.
c. Empuje la tuerca cuadrada en el raíl mientras gira la herramienta hacia arriba y tira de ella hasta que note que el saliente superior de la tuerca cuadrada encaja en su posición.

Para instalar la tuerca cuadrada con un destornillador plano:

a. Comience a insertar el saliente inferior de la tucrea cuadrada en la parte inferior de la abertura cuadrada situada en la parte posterior del raíl.
b. Presione el saliente superior de la tuerca cuadrada con un destornillador plano.
c. Con el saliente presionado, presiónelo por completo en la abertura del raíl.
d. Deje de hacer fuerza en la tuerca cuadrada con el destornillador para que encaje en su sitio.

1. Monte el controlador en el sistema en rack de su empresa con ayuda de cuatro tornillos de estrella M6 x 20 mm y el destomillador adecuado.
2. Deje como mínimo 10 cm de espacio a izquierda y derecha de la unidad para dejar que se ventile bien y circule el aire (consulte la Figura 8).
3. Deje espacio adicional delante y detrás de la unidad para poder acceder a los cables de alimentación, de red y a los indicadores de estado de los LED (consulte la Figura 8).
4. Conecte el cable de alimentación de CA (varía según el país) a la parte posterior de la unidad.
5. Enchufe el extremo opuesto del cable de alimentación a una toma de corriente para alimentar el controlador.

Nota: el controlador Serie W-650 no tiene ningún interruptor de encendido y apagado. La alimentación de la unidad se controla conectando y desconectando el cable de la toma de corriente.

Instalación en superficie plana

Para instalar un controlador Serie W-650 en una superficie plana, como una mesa:

1. Inserte los cuatro pies de goma de montaje en la parte inferior de la unidad.
2. Fije los biseles laterales encajándolos en su posición.
3. Coloque la unidad en una superficie lisa y estable.

Configuración inicial y conectividad de la red

Una vez concluida la instalación física, lleve a cabo la configuración inicial del controlador para configurar la dirección IP y otra información básica del sistema. Para obtener información detallada y más instrucciones, consulte la Guía de inicio rápido de ArubaOS.

Extracción

Para extraer un controlador Serie W-650 de un sistema en rack de 48,26 cm:

1. Desconecte el controlador de la corriente desenchufando el cable de alimentación de la toma de pared.
2. Desconecte cualquier otro cable o dispositivo conectado al controlador.
3. Afloje los cuatro tornillos de montaje en rack que fijan el controlador al sistema en rack de la empresa.
4. Extraiga el controlador del sistema en rack.

Especificaciones físicas

Dimensiones del dispositivo (sin soportes de montaje en rack)

• Altura: 38 mm
• Anchura: 346 mm
• Fondo: 226 mm

Especificaciones de alimentación

• Voltaje de entrada CA: 100-240 V, entrada universal
• Frecuencia de entrada CA: 50-60 Hz
- Consumo máximo de energía: 126 vatios
• Capacidad total de Power over Ethernet: 78 vatios
- Capacidad de Power over Ethernet por puerto: 19,5 vatios

Especificaciones de funcionamiento

• Rango de temperaturas de funcionamiento: de 0 °C a 40 °C
- Rango de humedad de funcionamiento: del 5% al 95% (HR), sin condensación

Especificaciones de almacenamiento

• Rango de temperaturas de almacenamiento: de 0 °C a 50 °C
  • Rango de humedad de almacenamiento: del 5% al 95% (HR), sin condensación

Especificaciones de radio inalámbrica (punto de acceso interno W-651)

Tipo de punto de acceso

- Único de radio, 3x3 entrada múltiple, salida múltiple (MIMO) con velocidades de datos de hasta 300 Mbps

Frecuencia de funcionamiento

• 2,4-2,5 GHz o 5,150-5,950 GHz

Canales disponibles

- Gestionado por controlador de movilidad, dependiente del dominio de normativa configurado

Modulaciones

• 802.11b: espectro extenso de secuencia directa (DSSS)
- 802.11a/g: multiplexado de división de frecuencia ortogonal (OFDM)
• 802.11n: 802.11n borrador 2.0

Potencia de transmisión

- Configurable en incrementos de 0,5 dBm

Velocidades de asociación (Mbps)

• 802.11b: 11, 5.5, 2, 1 con recuperación automática
- 802.11a/g: 54, 48, 36, 24, 18, 12, 9, 6 con recuperación automática
• 802.11n: MCS0 - MCS15 (6,5 Mbps - 300 Mbps)

Compatibilidad con 802.11n de alto rendimiento (HT)

HT 20
• IIT 40

Agregación de paquetes 802.11n

A-MPDU
A-MSDU

• Tres interfaces RP-SMA para soporte de antenas externas (admite hasta 3x3 MIMO con diversidad espacial)
• Tres antenas AP-ANT-1B duals omnidireccionales incluidas

Cumplimiento con la normativa y seguridad

Dell proporciona documentación en varios idiomas relativa a las restricciones concretas de cada país, así como información adicional de seguridad y normativas para todos los productos de hardware de Dell. El documento Información normativa, medioambiental y de seguridad sobre la Serie W de Dell PowerConnect se incluye con este producto.

PRODUCTO LÁSER DE CLASE 1

Precaución: el uso de controles o ajustes de rendimiento o procedimientos que no se describan en este manual podrían exponerle a riesgo de radiación peligrosa.

Este producto cumple lo descrito en el 21 CFR capítulo 1, subcapítulo J, apartado 1040.10, y el IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000.

Para seguir garantizando el cumplimiento con la norma anterior sobre seguridad de láser, sólo se deben instalar en los productos de Dell módulos de clase 1 de proveedores aprobados.

Dispositivo de clase B según la FCC

Se ha comprobado que este equipo cumple los límites de un dispositivo digital de clase B, según lo descrito en el apartado 15 de la normas de la FCC. Estos límites están diseñados para proteger razonablemente frente a posibles interferencias en entornos domésticos. Este equipo genera, utiliza y puede radiar energía en forma de frecuencias de radio y, si no se instala según las instrucciones, podría generar interferencias dañinas a las comunicaciones de radio. Sin embargo, no hay garantía alguna de que no se produzca ninguna interferencia en alguna instalación.

Si este equipo causa interferencias para la recepción de televisión o radio (que pueden determinarse encendiendo y apagando el equipo), se pide al usuario que intente corregir cada una de las interferencias con la aplicación de las siguientes medidas:

• Reorientar o reubicar la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a la toma de un circuito distinto al que está conectado el receptor.
• Consultar a un distribuidor o a un técnico con experiencia en radio y televisión (podemos cambiar esto para sugerir que pidan ayuda a un instalador profesional).

Para ver una lista completa de normativas concretas para cada país, póngase en contacto con un representante de Dell.

Declaración de exposición a radiaciones de RF

Este equipo cumple los límites de exposición a radiación de RF de la FCC. Este equipo debe instalarse y usarse con una distancia máxima de 35 cm entre el radiador y el cuerpo para operaciones a 2,4 GHz y 5 GHz.

El transmisor no debe estar colocado o en uso junto con cualquier otra antena o transmisor. Cuando se utiliza en el rango de frecuencias de 5,15 a 5,25 GHz, el dispositivo queda limitado a su uso en interiores para reducir las interferencias potencialmente dañinas con sistemas de satélites móviles con canales.

W-650

• EN 55022 Clase B
EN 55024
IEC/EN 60950
- Marca de la CE
- Marca cTUVus

• Certificado con esquema CB

W-651

• FCC 15.247/15.407
• Directiva EU R&TTE 1999/5/EC (EN 300 328, EN 301 893, EN 301 489)
• Directiva EU LV 2006/95/EC
IEC/EN 60950
- Marca de la CE
- Marca cTUVus
• Certificado con esquema CB

Para ver una lista completa de normativas concretas para cada país, póngase en contacto con un representante de Dell.

Información NOM (sólo en México)

La siguiente información se proporciona en el dispositivo descrito en este documento, según los requisitos de las normas mexicanas oficiales (NOM):

Importador: Dell Inc. de Mexico, S.A. de C.V.

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 México, D.F.

Número de modelo: 650/651

• Voltaje de suministro: 100-240 V CA
• Frecuencia: 47-63 Hz
- Consumo de corriente: 2,0 A

Eliminación adecuada del equipo Dell

Para obtener la información de última hora sobre el cumplimiento de las normativas medioambientales globales más recientes y los productos Dell, consulte el documento Información normativa, medioambiental y de seguridad sobre la Serie W de Dell PowerConnect incluido con este producto o en nuestro sitio web www.dell.com.

RoHS de la Unión Europea

RoHS

Los productos de Dell también cumplen la directiva de restricción de sustancias peligrosas de la UE 2002/95/EC (RoHS). La RoHS limita el uso de determinados materiales peligrosos en la fabricación de equipos electrónicos y eléctricos. En

concreto, los materiales restringidos en la directiva RoHS son el plomo (incluido el plomo soldado que se emplea en el ensamblaje de circuitos impresos), el cadmio, el mercurio el cromo hexavalente y el bromino. Algunos productos de Dell están sujetos a exenciones incluidas en el Anexo 7 de la directiva RoHS (el plomo soldado empleado en el ensamblaje de circuitos impresos). Los productos y el empaquetado se marcarán con la etiqueta “RoHS” a la izquierda indicando el cumplimiento de esta directiva.

Controlador Dell PowerConnect W-650

Guia de instalação

Copyright

© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System® e outras marcas registradas são marcas comerciais da Aruba Networks, Inc. Dell™, o logotipo DELL™ e PowerConnect™ são marcas comerciais da Dell Inc.

Código de fonte aberta

Capítulo 1 Sobre o controlador série W-650....7

Requisitos mínimos de software....7

Requisitos mínimos de software

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 Mexico, D.F.

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 Mexico, D.F.

モデル番号：651/651

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 Mexico, D.F.

모델 번호: 650/651

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

11950 Mexico, D.F.

Nomor Model: 650/651

• Tegangan Catu: 100-240 V AC
• Frekuensi: 47-63 Hz
- Konsumsi arus: 2,0 A

Paseo de la Reforma 2620-11° Piso

Col. Lomas Atlas

.Mexico, D.F 11950

650/651: כְרִיָה

100-240 V AC : nip 790 nnn

47-63 Hz

2.0 A: כר בְרָא
