使用説明書 PowerConnect W651 DELL

© 2010 Aruba Networks, Inc. AirWave®、Aruba Networks®、Aruba Mobility Management System®、およびその他の登録商標は Aruba Networks, Inc. の商標です。Dell™、DELL™ ロゴ、および PowerConnect™ は Dell Inc. の商標です。

All rights reserved. 本書に記載された仕様は、予告なく変更されることがあります。

米国製。本書に記載されているその他の商標は、それぞれの所有者に帰属します。

オープンソースコード

一部の Aruba 製品には、GNU General Public License (GPL)、GNU Lesser General Public License (LGPL)、およびその他のオープンソースライセンスの対象となるソフトウェアコードを含むサードパーティ製のオープンソースソフトウェアコードが含まれています。使用されているオープンソースコードは、以下のサイトで参照できます。

http://www.arubanetworks.com/open_source

法的通知

個人または企業による Aruba Networks, Inc. スイッチングプラットフォームおよびソフトウェアの使用によって生じるその他のベンダの VPN クライアントデバイスが排除された場合、このアクションに対するその個人または企業の責任の完全な受諾を伴い、これらのベンダの代理として著作権の侵害に関して Aruba Networks, Inc. に対して適用される可能性のあるすべての合法的なアクションを補償するものとします。

目次

序章....5

概要 5

関連ドキュメント....5

Dell の連絡先 ....5

第1章 W-650シリーズコントローラについて....7

最小ソフトウェア要件....7

パッケージチェックリスト....7

ハードウェアモデルの概要......8

前面....8

1000Base-X (SFP) ポート....8

10/100/1000Base-T Gigabit イーサネットポート 8

シリアルコンソールポート......9

シリアルコンソールポートアダプタ......9

USB ポート 9

メディア取り外しボタン 10

背面....10

AC 電源ソケット....10

ExpressCard スロット....11

アンテナインターフェイス (W-651 のみ) ...... 11

LED ステータスインジケータ....11

第2章 W-650シリーズの設置....13

設置前の準備....13

テレコムラック：....13

サーバーラック：....13

テレコムラックへの設置....13

サーバーラックへの設置....15

テーブルトップ展開....16

初期設定およびネットワーク接続……16

取り外し....16

付録 A 仕様、安全性、および規制準拠……17

物理仕様....17

電源仕様....17

運用仕様....17

保管仕様....17

ワイヤレス無線仕様 (W-651 内蔵 AP) 17

AP のタイプ....17

運用周波数....17

使用可能なチャネル 17

モジュレーション....18

伝送出力....18

アソシエーションレート (Mbps)......18

802.11n 高スループット (HT) サポート....18

802.11n パケット集約....18

アンテナ (W-651 内蔵 AP)....18

安全性および規制準拠……18

FCC Class B デバイス....19

RF 放射に関する声明 ..... 19

W-650....19

W-651....19

NOM に関する情報（メキシコのみ）......20

Dell 製機器の適切な廃棄.....20

欧州連合 RoHS 20

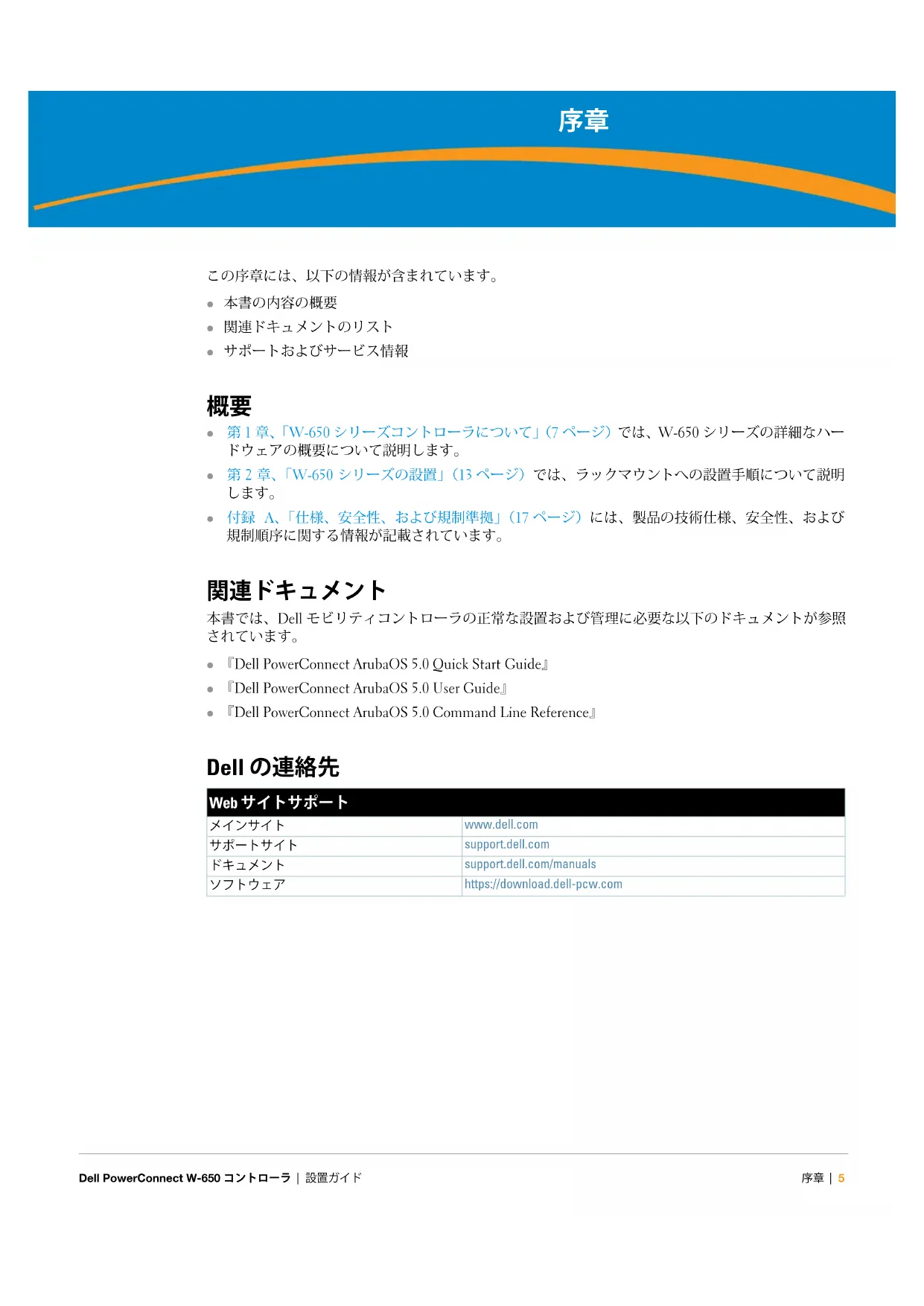

この序章には、以下の情報が含まれています。

• 本書の内容の概要
• 関連ドキュメントのリスト
• サポートおよびサービス情報

概要

• 第1章、「W-650シリーズコントローラについて」(7ページ)では、W-650シリーズの詳細なハードウェアの概要について説明します。
• 第2章、「W-650シリーズの設置」(13ページ)では、ラックマウントへの設置手順について説明します。
• 付録 A、「仕様、安全性、および規制準拠」(17 ページ)には、製品の技術仕様、安全性、および規制順序に関する情報が記載されています。

関連ドキュメント

本書では、Dell モビリティコントローラの正常な設置および管理に必要な以下のドキュメントが参照されています。

•『Dell PowerConnect ArubaOS 5.0 Quick Start Guide』
•『Dell PowerConnect ArubaOS 5.0 User Guide』
•『Dell PowerConnect ArubaOS 5.0 Command Line Reference』

Dell の連絡先

Web サイトサポート

メインサイト	www.dell.com
サポートサイト	support.dell.com
ドキュメント	support.dell.com/manuals
ソフトウェア	https://download.dell-pcw.com

Dell PowerConnect W-650 シリーズコントローラは、エンタープライズクラスのワイヤレス LAN コントローラです。このコントローラは、ワイヤレスアクセスポイント (AP) および空気モニター (AM) を有線 LAN システムに接続し、制御および統合します。

• W-650 は、最大 16 のキャンパス AP をサポートします。
• W-651は、1つの内蔵APに加えて、最大16の外部キャンパスAPをサポートします。

最小ソフトウェア要件

W-650 シリーズコントローラには ArubaOS 5.0.2 以降が必要です。

メモ：マスタコントローラ、その冗長マスタコントローラ、およびそのすべてのローカルコントローラは、ArubaOS の同じコード上で実行する必要があります。ネットワークをアップグレードして、ネットワークに W-650 シリーズモビリティコントローラをインストールした場合、コントローラのソフトウェアバージョンが残りのネットワークと一致することを確認してください。

パッケージチェックリスト

• W-650 シリーズモビリティコントローラ
• AC 電源コード（国固有）
• ラックマウント用ブラケット
• サーバーおよびテレコムラックシステム用ラックマウントハードウェア
• 左側ベゼル（設置されていません）
• 右側ベゼル（設置されていません）
• ゴム足（テーブルトップ展開用）
• フラットシリアルケーブル (RJ-45)
• シリアルケーブルポートアダプタ (RJ-45 から DB9 への変換)
• デュアルバンド高ゲインオムニ方向の取り外し可能アンテナ (3 本)
  •『Dell PowerConnect ArubaOS Quick Start Guide』
• 『エンドユーザー使用許諾契約』(EULA)
  『Safety, Environmental, and Regulatory Information (SERI)』ドキュメント
• 「Warranty and Support Information (WSI)」ドキュメント

メモ: 内容が違っている場合、不足している場合、または破損している場合は、サプライヤに連絡してください。必要な場合は、元の梱包資材および箱を使用して（可能な場合）パッケージを梱包し、サプライヤに返送してください。

ハードウェアモデルの概要

前面

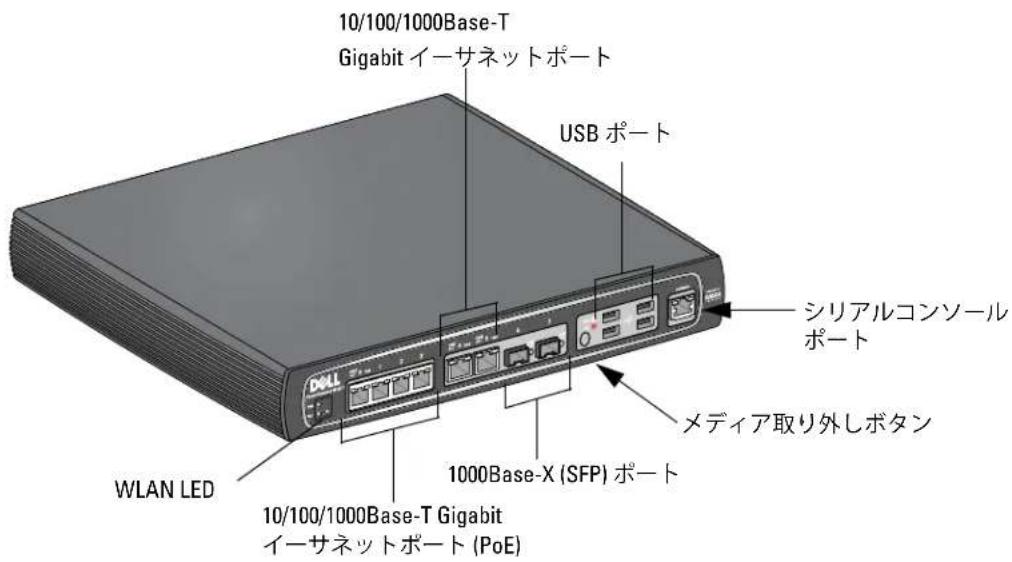

図1 W-650シリーズの前面

10/100/1000Base-T Gigabit イーサネットポート USB ポート シリアルコンソールポート WLAN LED 10/100/1000Base-T Gigabit イーサネットポート (PoE) 1000Base-X (SFP) ポート メディア取り外しボタン

1000Base-X (SFP) ポート

ファイバ接続専用の2つの1000Base-Xポートは、Dell WシリーズSFP (mini-GBIC)と組み合わせて使用するよう設計されています。

互換 SFP モジュールを購入する場合、詳細については、Dcll 代理店に問い合わせてください。

メモ: Dell は、そのコントローラシステム内の Dell 光ファイバをテストおよびサポートします。サードパーティ製の光ファイバはテストおよびサポートされません。したがって、Dell は、Dell システムでサードパーティ製の光ファイバが適切に機能することを保証しません。

10/100/1000Base-T Gigabit イーサネットポート

W-650 シリーズには、6つの10/100/1000Base-T Gigabit Ethernet (RJ-45) ポートがあります。Gigabit イーサネットは8つのすべてのワイヤを使用し、各ポートは双方向で使用されます。したがって、同じペアがデータの送受信に使用されます。図2は、RJ-45 コネクタのCAT-5 ピン出力を示します。CAT-5 ピン出力では、10/100/1000Base-T Gigabit イーサネットポートで、1/2、3/6、4/5、7/8 のペアを構成します。

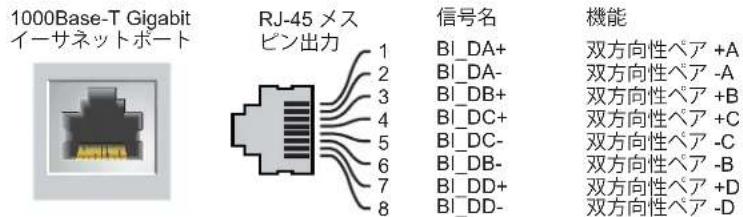

図2 Gigabit イーサネットポートピン出力

1000Base-T Gigabit イーサネットポート RJ-45 メス ピン出力 信号名 BI_DA+ BI_DA- BI_DB+ BI_DC+ BI_DC- BI_DB- BI_DD+ BI_DD- 機能 双方向性ペア +A 双方向性ペア -A 双方向性ペア +B 双方向性ペア +C 双方向性ペア -C 双方向性ペア -B 双方向性ペア +D 双方向性ペア -D

シリアルコンソールポート

シリアルコンソールポートは、ローカル管理を直接行うターミナルに接続するために提供されています。

図3 シリアルコンソールポートピン出力

RJ-45 メス ピン出力 1 2 3 → TxD 4 → GND 5 ← GND 6 ← RxD 7 8 方向 入力 ← 出力 →

シリアルポートの通信設定を表1に示します。

表1 コンソールターミナル設定

ボーレート データビット パリティ ストップビット フロー制御
9600 8		なし	1	なし

注意: AP をシリアルコンソールポートに接続しないでください。シリアルコンソールポートは、RS-232 デバイスとのみ互換性があります。RS-232 以外のデバイス (AP など) はサポートされません。

シリアルコンソールポートアダプタ

モジュラアダプタを使用して、RJ-45（メス）コネクタをDB9（メス）コネクタに変換できます。詳細については、図4を参照してください。

図4 RJ-45（メス）からDB9（オス）へのモジュラアダプタ変換

RJ-45 メス ピン出力 1 2 3 ← TxD 4 5 — GND 6 → RxD 7 8 方向 入力 ← 出力 → 内部 接続 RJ-45 DB-9 3 — TxD — 2 4 5 — GND — 5 6 — RxD — 3 DB-9 オス ピン出力 9 — GND 8 — RxD 7 — TxD 6 — 1 方向 入力 ← 出力 →

USB ポート

W-650 シリーズには、4つの USB 2.0 インターフェイスがあります。これらのインターフェイスには、EVDO/HSPDA モデム、フラッシュまたはディスクストレージデバイス、またはプリンタを接続できます。W-650 シリーズでの USB デバイスの設定および使用の詳細については、「ArubaOS User Guide.」を参照してください。

メディア取り外しボタン

W-650 シリーズのメディア取り外しボタンを使用すると、ストレージデバイスを安全に取り外して、システムをスタンバイモードにすることができます。ボタンを押すと、USB 経由でコントローラに接続されたすべてのストレージメディアデバイスのマウントが解除されます。プリンタおよび EVDO デバイスには影響しません。

メディア取り外しボタンを押すと、W-650シリーズの状態が変化します。次の表は、メディア取り外しボタンの使用に関連する状態およびLEDの動作を示します。

表2 メディア取り外しボタンのLEDの動作

初期状態	LED の状態	アクション	ステータス LED	機能	LED アクション完了
NAS メディア運用中 緑(点灯) メディ	ア取り外しボタンを1~5秒間押す	黄色(点滅)	すべての NAS メディアのマウント解除	黄色(点灯)
NAS メディアマウント解除完了	黄色(点灯)	メディア取り外しボタンを1~5秒間押す	黄色(点滅) 接続されたすべての NAS デバイスをマウントし、完全な機能運用を再開	緑(点灯)
運用 緑(点灯) メディ	ア取り外しボタンを5秒以上押す	赤(点滅)	コントローラがスタンバイモードに移行	赤(点灯)
NAS メディアとの運用のマウント解除	黄色(点灯)	メディア取り外しボタンを5秒以上押す	赤(点滅)	コントローラがスタンバイモードに移行	赤(点灯)
スタンバイ	赤(点灯) メディア取り外しボタンを押す	黄色(点滅)	コントローラの再開 緑	(点灯)

背面

図5 W-650シリーズの背面（図は651）

アンテナインターフェイス (651 のみ) ExpressCard スロット AC 電源ソケット

AC 電源ソケット

W-650 シリーズは、内蔵 AC 電源をサポートし、ユニット背面の AC 電源ソケットに AC 電源コード（国固有）を接続できます。電源仕様の詳細については、17 ページの「電源仕様」を参照してください。

ExpressCard スロット

W-650シリーズには、EVDO デバイスと組み合わせて使用できる ExpressCard スロットが1つあります。

アンテナインターフェイス (W-651 のみ)

W-651 には、1つのアクセスポイント (AP) が内蔵されています。この AP は、2.4 GHz および 5 GHz の帯域幅を a/b/g または n モードで機能します。各機器には、このキットに付属するアンテナを接続するための 3 つの RP-SMA インターフェイスがあります。

LED ステータスインジケータ

表 3 W-650 シリーズLED ステータスインジケータ

LED	ラベル	機能 インジケータ ステータス
電源	POWER	入力電源ステータスインジケータ 点灯(緑) 電源投入
			消灯 電源切断
ステータス	STATUS	モジュールステータスインジケータ 点灯(緑) デバイス運用中
			点灯(赤) デバイス障害またはスタンバイ中
			点灯(黄色) デバイスでソフトウェアのロード中
			消灯 電源切断
1000Base-X ポート(SFP)	LNK/ACT	リンクステータスインジケータ 点灯(緑) リンク確立済み
			点滅(緑) ポートでデータの送受信中
			消灯 リンクなし
10/100/1000Base-T ポート	LNK/ACT	リンク/アクティビティステータスインジケータ 点灯(緑) リンク確立済み
			点滅(緑) ポートでデータの送受信中
			消灯 リンクなし
	1000	インターフェイス速度 点灯(緑) (1000 Mbps)
			消灯 (10/100 Mbps)
10/100/1000Base-T ポート(PoE)	LINK/ACT	リンク/アクティビティステータスインジケータ 点灯(緑) リンク確立済み
			点滅(緑) ポートでデータの送受信中
			消灯 リンクなし
	PoE	PoE ステータスインジケータ 点灯(緑) PoE給電中
			点灯(黄色) 接続されたデバイスがPoEを要求したが、PoEがポートで提供されていない
			消灯 PoEなし
802.11 a/b/g/n AP(W-651のみ)	WLAN	AP ステータス 点灯(黄色) 無線が 802.11n モードで有効
			点灯(緑) 無線が 802.11n モードで有効
			点滅(緑) 空気モニターモード
			消灯 無線が無効

設置前の準備

W-650 シリーズコントローラを設置するには、以下のツールおよび機器が必要です。

• ラックマウント用ブラケット2つ（テーブルトップへの設置の場合は不要です）
• 適切なドライバー
• AC 電源コード（国固有）
• 左右のベゼル（ラックマウントの場合は不要）

警告: 以下の手順を実行する前に、コントローラに付属している安全のしおりを確認してください。

テレコムラック：

• M3、6mm x 0.5mm のプラスネジ (6 本同梱)
• 12-24 x 5/8"のプラスネジ(4本同梱)

サーバーラック：

• M3、6mm x 0.5mm のプラスネジ (6 本同梱)
• M6 x 20mm のプラスネジ (4 本同梱)
• M6 ケージナット (4つ同梱) または M6 ケージクリップ (4つ同梱)

テレコムラックへの設置

W-650 シリーズコントローラを 19 インチ (48.26 cm) テレコムラックシステムに設置するには：

1. ラックマウント用ブラケットをコントローラ側面のマウント用穴に配置します (図6を参照)。
2. 3 本の M3、6mm x 0.5mm プラスネジおよびドライバーを使用して、ブラケットをコントローラに固定します。
3. コントローラの反対側の側面で同じ手順を繰り返します。

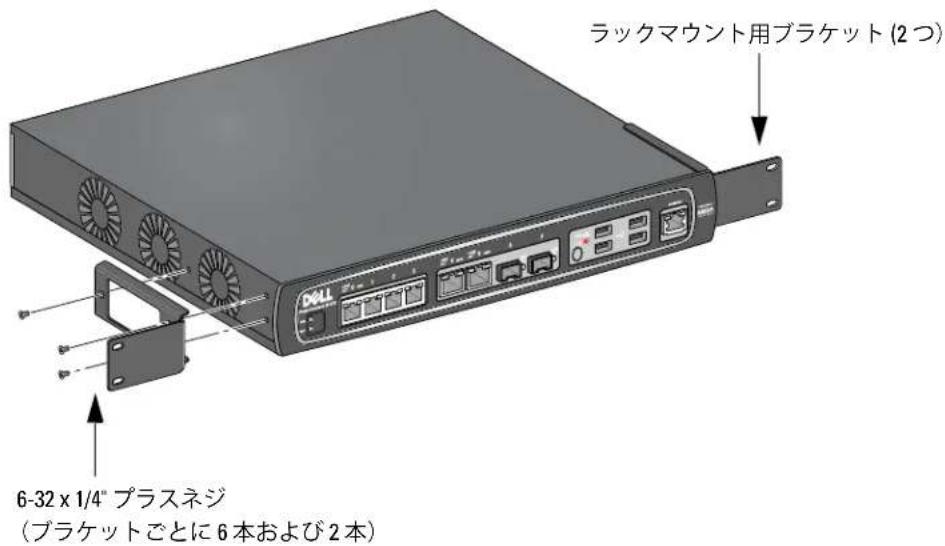

図6 ラックマウント用ブラケット

ラックマウント用ブラケット (2つ) 6-32 x 1/4" プラスネジ (ブラケットごとに6本および2本)

1. 4 本の 12-24 x 5/8" プラスネジおよび適切なドライバーを使用して、組織のラックシステムにコントローラを取り付けます (図7を参照)。

図7 ラックマウント設置

標準の19インチ ラックシステム 12-24 x 5/8" プラスネジ (ブラケットごとに4本 および2本)

1. 吸気と排気のためにユニットの左右に最低 10 cm の空間を空けておきます (図8を参照)。
2. 電源コード、ネットワークケーブル、および LED ステータスインジケータにアクセスするために、ユニットの前後の空間を空けておきます (図8を参照)。

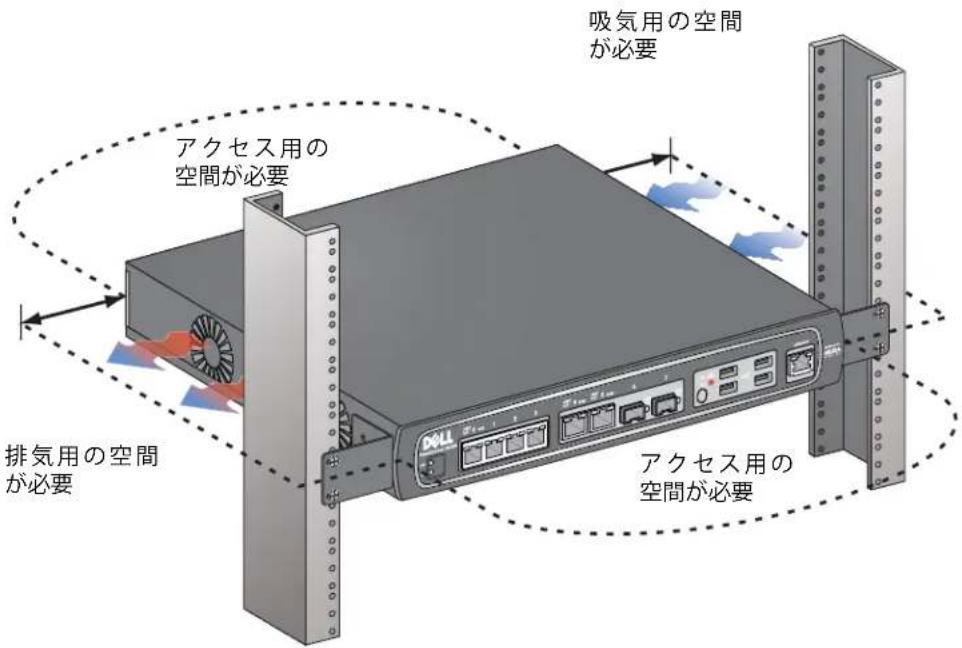

図8 吸気と排気の要件

吸気用の空間が必要 アクセス用の空間が必要 排気用の空間が必要 アクセス用の空間が必要

1. AC 電源コード（国固有）をユニット背面に接続します。
2. 電源コードの反対側を電源コンセントに接続してコントローラに給電します。

メモ: W-650 シリーズコントローラには、ユニットの電源スイッチがありません。ユニットへの給電は、電源コードを電源コンセントに接続することによって制御します。

サーバーラックへの設置

W-650シリーズコントローラを19インチ(48.26cm)サーバーラックシステムに設置するには：

メモ: 次の手順は、スレッドなしの四角い穴のラックにコントローラを設置する方法を示します。スレッドなしの丸い穴のラックの場合、付属するクリップナットを使用してください。

1. ラックマウント用ブラケットをコントローラ側面のマウント用穴に配置します (図6を参照)。
2. 3 本の M3、6mm x 0.5mm プラスネジおよび適切なドライバーを使用して、ブラケットをコントローラに固定します。
3. コントローラの反対側の側面で同じ手順を繰り返します。
   4.4つのケージナットを取り付けます。

ケージナット設置工具を使用してケージナットを取り付けるには：

a. ケージナット下部（レール背面の四角い開口部の上）に挿入します。
b. ケージナット設置工具の小さい端をレールの開口部に前面から挿人し、ケージナットの上部に工具を引っかけます。
c. ケージナットをレールの方向に押し、ケージナットの上部が固定されるまで工具を上に向けて自分の方向に引っ張ります。

ネジでケージナットを取り付けるには：

a. ケージナット下部（レール背面の四角い開口部の上）に挿入します。
b. ケージナットの上部をマイナスドライバーで押します。
c. ナット上部を押した状態で、ケージナットをレール開口部に押し込みます。
d. ドライバーの圧力を緩めて、ケージナットを固定します。

1. 4 本の M6 x 20mm プラスネジおよび適切なドライバーを使用して、組織のラックシステムにコントローラを取り付けます。
2. 吸気と排気のためにユニットの左右に最低 10 cm の空間を空けておきます (図 8 を参照)。
3. 電源コード、ネットワークケーブル、および LED ステータスインジケータにアクセスするために、ユニットの前後の空間を空けておきます (図8を参照)。
4. AC 電源コード（国固有）をユニット背面に接続します。
5. 電源コードの反対側を電源コンセントに接続してコントローラに給電します。

メモ：W-650 シリーズコントローラには、ユニットの電源スイッチがありません。ユニットへの給電は、電源コードを電源コンセントに接続することによって制御します。

テーブルトップ展開

W-650 シリーズコントローラをテーブルトップなどの平面に展開するには：

1.4つのゴム足をユニット下部に挿入します。
2. 側面ベゼルを取り付けます。
3. ユニットを硬い平面に設置します。

初期設定およびネットワーク接続

物理的な設置が完了したら、コントローラで初期セットアップを実行し、IP アドレスおよびその他の基本システム情報を設定します。詳細および手順については、『ArubaOS Quick Start Guide』を参照してください。

取り外し

W-650 シリーズコントローラを 19 インチ (48.26 cm) ラックシステムから取り外すには：

1. 電源コードを電源コンセントから取り外して、コントローラの電源を切断します。
2. コントローラに接続されているその他のケーブルまたはデバイスを取り外します。
3. 組織のラックシステムにコントローラを固定している 4 本のラックマウント用ネジを緩めます。
4. ラックマウントからユニットを取り外します。

物理仕様

デバイスの寸法（ラックマウント用ブラケットを除く）

- 高さ 38 mm (1.5)

- 幅 346 mm (13.6)

- 奥行 226 mm (8.9)

電源仕様

• AC 入力電圧：100～240 V 以上（ユニバーサル入力）
• AC 人力周波数：50～60 Hz
• 最大消費電力：126 W
  • Power over Ethernet 合計容量：78 W
  • Power over Ethernet 容量（ポート毎）: 19.5 W

運用仕様

• 運用温度範囲： 0^ 40^ ( 32^ 104^ )
• 運用湿度範囲：5%～95%(RII)、結露なし

保管仕様

• 運用温度範囲： 0^ 50^ ( 32^ 122^ )
• 保管湿度範囲：5%～95%(RII)、結露なし

ワイヤレス無線仕様 (W-651 内蔵 AP)

AP のタイプ

- 単一の無線 3x3 Multiple-Input, Multiple-Output (MIMO) は、最大 300 Mbps のデータレートを実現します。

運用周波数

- 2.4-2.5 GHz または 5.150-5.950 GHz

使用可能なチャネル

- モビリティコントローラで管理、構成済み規制ドメインに依存

モジュレーション

• 802.11b：直接拡散方式 (DSSS)
• 802.11a/g：直交波周波数分割多重方式 (OFDM)
• 802.11n : 802.11n ドラフト 2.0

伝送出力

- 0.5 dBm の増分で設定可能

アソシエーションレート (Mbps)

802.11b:11、5.5、2、1（自動フォールバック）
- 802.11a/g:54、48、36、24、18、12、9、6（自動フォールバック）
• 802.11n : MCS0 - MCS15 (6.5Mbps \~ 300Mbps)

802.11n 高スループット (HT) サポート

• IIT 20
HT 40

802.11n パケット集約

A-MPDU
A-MSDU

アンテナ (W-651 内蔵 AP)

• 外付けアンテナ用の3つのRP-SMAインターフェイス（空間的多様性のある最大3x3のMIMOをサポート）
• 3 本の AP-ANT-1B オムニデュアルバンドアンテナ付属

安全性および規制準拠

Dell は、国固有の規制および追加の安全性と規制情報を含む多言語ドキュメントをすべての Dell ハードウェア製品で提供しています。『Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information』ドキュメントは、本製品に含まれています。

注意: 本書に記載されているもの以外のコントロールまたは手順を使用した場合、危険な無線放射が発生することがあります。

本製品は、21 CFR Chapter 1, Subchapter J, Part 1040.10、および IEC 60825-1: 1993、A1: 1997、A2: 2001、IEC 60825-2: 2000 に準拠しています。

上記のレーザーに関する安全性標準への継続的に準拠するため、製品には Dell 認定ベンダの承認済み Class 1 モデルのみが使用されています。

FCC Class B デバイス

この機器は、FCC 規則の Part 15 に準じた Class B デジタルデバイスの制限に関する試験に適合しています。これらの制限は、住居への設置における有害な干渉からの保護を提供するために設定されています。この機器は、無線周波数エネルギーを生成および使用し、および無線周波数エネルギーを放射する可能性があります。適切な手順に従って設置および使用しない場合、無線通信で有害な干渉が発生することがあります。しかし、特定の設置において干渉が発生しないという保証はありません。この機器によって無線またはテレビ電波の受信に有害な干渉が発生した場合（機器の電源投入および切断によって確認できます）、ユーザーは以下の手段を使用して干渉を修正することが推奨されます。

• 受信アンテナの向きを変える、または設置場所を変更する。
• 機器と受信機の距離を離す。
• 受信機が接続されている電源コンセントとは別のコンセントに機器を接続する。
• 無線/TV のディーラーまたは技術者に支援を要請する。

国固有の規制の完全なリストについては、Dell 代理店に問い合わせてください。

RF 放射に関する声明

この機器は、FCC RF 放射制限に準拠しています。本製品を 2.4 GHz および 5 GHz で運用する場合、放射体とユーザーの身体の間の距離は 35 cm (13.78 インチ) 以上にしてください。このトランスミッタは、その他のアンテナまたはトランスミッタと一緒に設置または運用しないでください。5.15～5.25 GHz の周波数で運用する場合、移動体衛星システムとの有害な干渉を軽減するために、このデバイスは室内での使用に制限されます。

W-650

• EN 55022 Class B
EN 55024
IEC/EN 60950
- CE Marking
• cTUVus Marked
CB Scheme 承認

W-651

• FCC 15.247/15.407
• EU R&TTE Directive 1999/5/EC (EN 300 328、EN 301 893、EN 301 489)
• EU LV Directive 2006/95/EC
IEC/EN 60950
- CE Marking
• cTUVus Marked
CB Scheme 承認

国固有の規制の完全なリストについては、Dell 代理店に問い合わせてください。

NOM に関する情報（メキシコのみ）

以下の情報は、本書に記載されているデバイスに関する公式なメキシコ標準 (NOM) の要件への準拠に関するものです。

輸入業者： Dell Inc. de Mexico, S.A. de C.V.

• 供給電圧：100～240 V AC
- 周波数：47～63 Hz
- 電流消費：2.0A

Dell 製機器の適切な廃棄

Global Environmental Compliance および Dell 製品に関する最新情報については、本製品に含まれる『Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information』または www.dell.com を参照してください。

欧州連合 RoHS

RoHS

Dell 製品は、EU Restriction of Hazardous Substances Directive 2002/95/EC (RoHIS) にも準拠しています。EU RoHIS は、電気機器および電子機器の製造における特定の危険物質の使用を制限する指令です。特に、RoHS 指令で制限されている物質は、鉛（印刷基盤アセンブリで使用されるはんだを含む）、カドミウム、水銀、六価クロム、およびプロムです。一部の Dell 製品は、RoHS 指令の付録 7 に記載されている例外の対象です（印刷基盤アセンブリで使用するはんだの鉛）。左側に示す “RoHS” のラベルが添付された製品およびパッケージは、この指令に準拠していることを示します。

Dell PowerConnect

W-650 컨트롤러

설치 안내서

저작권

802.11n 高吞吐量 (High-Throughput, HT) 支援.....18

802.11n 分組融合....18

• M3, 6mm x 0.5mm 十字槽沉頭螺絲（6個，附帶）
  12-24 x 5/8" 十字槽沉頭螺絲（4個，附帶）

對於伺服器機架：

• M3, 6mm x 0.5mm 十字槽沉頭螺絲（6個，附帶）
• M6 x 20mm 十字槽沉頭螺絲（4個，附帶）
• M6 鎖緊螺帽（4 個，附帶）或 M6 鎖緊夾（4 個，附帶）

在電信機架中安裝

無線射頻規格（W-651 內置式 AP）

AP 類型

802.11n 高吞吐量 (High-Throughput, HT) 支援

HT 20
• IIT 40

802.11n 分組融合

A-MPDU
A-MSDU

天線（W-651 內置式 AP）

z M3, 6mm x 0.5mm 十字槽沉头螺丝（6个，附带）

12-24 x 5/8" 十字槽沉头螺丝（4个，附带）

对于服务器机架：

z M3, 6mm x 0.5mm 十字槽沉头螺丝（6个，附带）

无线射频规格（W-651 内置式 AP）

AP 类型

802.11n 高吞吐量 (High-Throughput, HT) 支持

HT 20
HT 40

802.11n 分组融合

A-MPDU
A-MSDU

天线（W-651 内置式 AP）

.ArubaOS Quick Start Guide :コロマ,ロマガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガラガ

תְבָר
