序章
この序章には、以下の情報が含まれています。
- 本書の内容の概要
- 関連ドキュメントのリスト
- Aruba サポートおよびサービス情報
概要
- 第1章、「W-620 コントローラについて」(7ページ)では、Aruba 620 の詳細なハードウェアの概要について説明します。
- 第2章、「W-620シリーズの設置」(13ページ)では、ラックマウントへの設置手順について説明します。
- 付録 A、「仕様、安全性、および規制準拠」(15 ページ)には、製品の技術仕様、安全性、および規制順序に関する情報が記載されています。
関連ドキュメント
本書では、Dell コントローラの正常な設置および管理に必要な以下のドキュメントが参照されています。
• Dell PowerConnect ArubaOS 5.0 Quick Start Guide
• 「Dell PowerConnect ArubaOS 5.0 User Guide」
- Dell PowerConnect ArubaOS 5.0 Command Line Reference
Dell の連絡先
| Web サイトサポート | |
| メインサイト | www.dell.com |
| サポートサイト | support.dell.com |
| ドキュメント | support.dell.com/manuals |
| ソフトウェア | https://download.dell-pcw.com |
Dell PowerConnect W-620 シリーズ コントローラは、エンタープライズクラスのワイヤレス LAN コントローラです。このコントローラは、ワイヤレスアクセスポイント (AP) および空気モニター (AM) を有線 LAN システムに接続し、制御および統合します。W-620 シリーズは、最大8のキャンパス接続された AP をサポートします。
最小ソフトウェア要件
W-620 シリーズコントローラには ArubaOS 5.0.2 以降が必要です。
メモ：マスタコントローラ、その冗長マスタコントローラ、およびそのすべてのローカルコントローラは、ArubaOS の同じコード上で実行する必要があります。ネットワークをアップグレードして、ネットワークに W-620 シリーズコントローラをインストールした場合、コントローラのソフトウェアバージョンが残りのネットワークと一致することを確認してください。
W-620 シリーズ コントローラ
- AC 電源コード（国固有）
- フラットシリアルケーブル (RJ-45)
- ゴム足（テーブルトップ展開用）
- シリアルコンソールポートアダプタ (RJ-45 から DB9 への変換用)
• [Dell PowerConnect ArubaOS Quick Start Guide]
- 『エンドユーザー使用許諾契約』(EULA)
-『Safety, Environmental, and Regulatory Information (SERI)』ドキュメント
- Warranty and Support Information (WSI).『ドキュメント
メモ: 内容が違っている場合、不足している場合、または破損している場合は、サプライヤに連絡してください。必要な場合は、元の梱包資材および箱を使用して（可能な場合）パッケージを梱包し、サプライヤに返送してください。
ハードウェアモデルの概要
前面

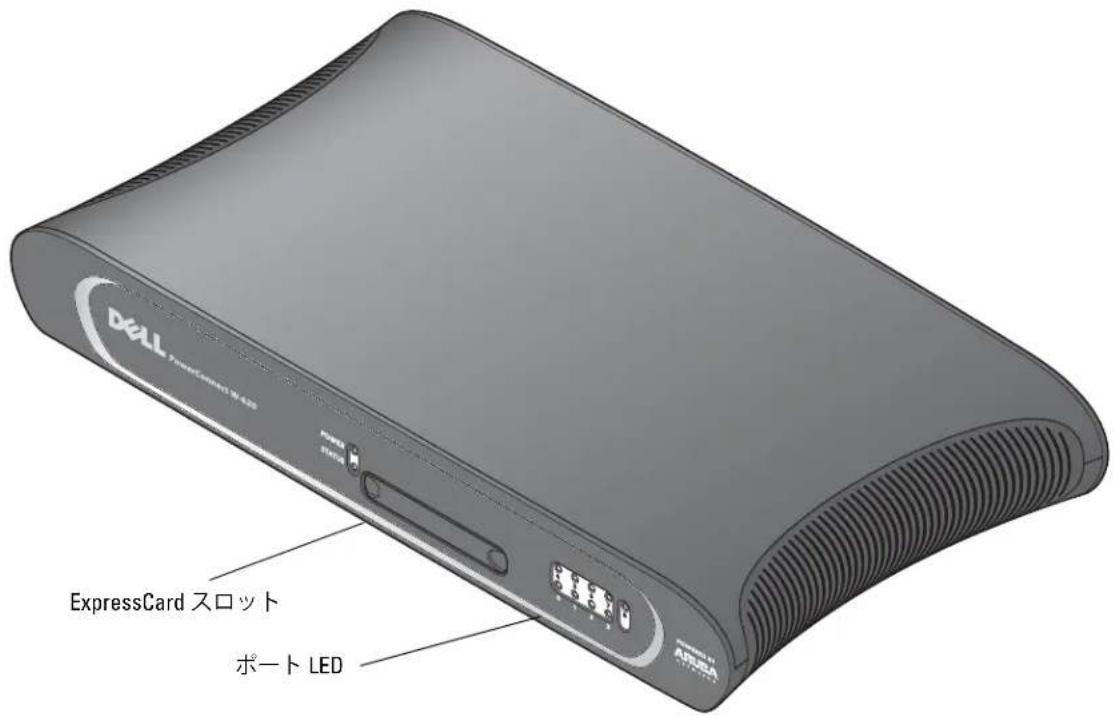

図1 W-620シリーズの前面
W-620 シリーズには、FVDO デバイスと組み合わせて使用できる ExpressCard スロットが 1 つあります。
ポート LED
ラック以外の展開では、W-620シリーズは前面を外側に向けて設置します。その結果、ケーブルを背後に隠すことができます。したがって、ポートのリンクアクティビティを示すLEDのセットは、この面に配置されています。これらのLEDの動作の詳細については、表3を参照してください。
背面

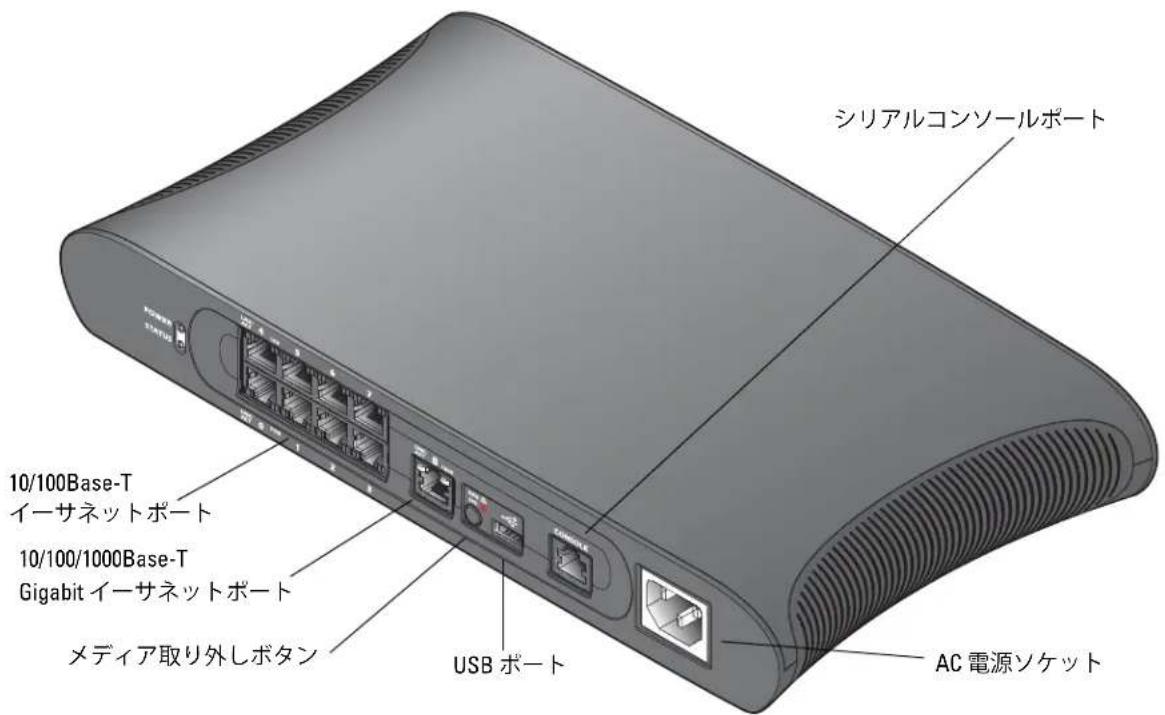

図2 W-620シリーズシリーズの背面
W-620 シリーズは、内蔵 AC 電源をサポートし、ユニット背面の AC 電源ソケットに AC 電源コード（国固有）を接続できます。電源仕様の詳細については、付録 A、「仕様、安全性、および規制準拠」（15 ページ）を参照してください。
10/100BaseT イーサネットポート
W-620 シリーズには8つの10/100BascT Ethernet ポートがあります。0～3のポートは、Power over Ethernet (PoE) をサポートします。4～7のポートはPoEをサポートしないので、PoE LED がありません。その代わり、インターフェイス速度を示す「100」というラベルがついたLED があります。LED の動作の詳細については、表3を参照してください。
10/100/1000Base-T Gigabit イーサネットポート
W-620 シリーズには1つの10/100/1000Basc-T Gigabit イーサネット (RJ-45) ポートがあります。Cigabit イーサネットは8つのすべてのワイヤを使用し、各ポートは双方向で使用されます。したがって、同じペアがデータの送受信に使用されます。図3は、RJ-45 コネクタのCAT-5 ピン出力を示します。CAT-5 ピン出力では、10/100/1000Basc-T Gigabit イーサネットポートで、1/2、3/6、4/5、7/8 のペアを構成します。

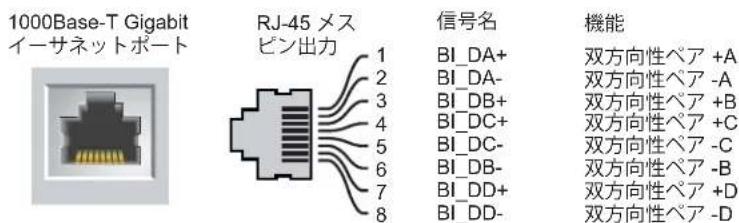

図3 Gigabit イーサネットポートピン出力
シリアルコンソールポート (図4を参照) は、ローカル管理を直接行うターミナルに接続するために提供されています。ポートの RJ-45 メスコネクタには、RS-232 シリアルケーブル（オスコネクタ）を接続できます。
図4 シリアルコンソールポートピン出力
表1 コンソールターミナル設定
| ボーレート データビット パリティ ストップビット フロー制御 | ||||
| 9600 8 | なし | 1 | なし | |
注意: AP をシリアルコンソールポートに接続しないでください。シリアルコンソールポートは、RS-232 デバイスとのみ互換性があります。RS-232 以外のデバイス (AP など) はサポートされません。
シリアルコンソールポートアダプタ
モジュラアダプタを使用して、RJ-45（メス）コネクタをDB9（メス）コネクタに変換できます。詳細については、図5を参照してください。

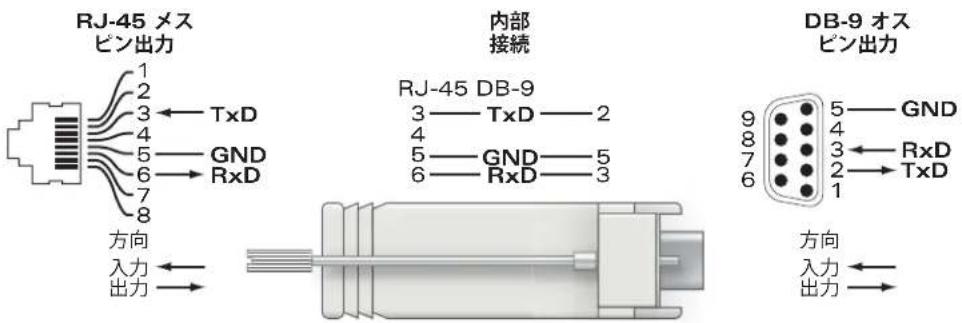

図5 RJ-45（メス）からDB9（オス）へのモジュラアダプタ変換
W-620 シリーズには 1 つの USB 2.0 インターフェイスがあります。このインターフェイスには、EVDO/HSPDA モデム、フラッシュまたはディスクストレージデバイス、またはプリンタを接続できます。W-620 シリーズでの USB デバイスの設定および使用の詳細については、『ArubaOS User Guide』を参照してください。
メディア取り外しボタン
W-620 シリーズのメディア取り外しボタンを使用すると、ストレージデバイスを安全に取り外して、システムをスタンバイモードにすることができます。ボタンを押すと、USB 経由でコントローラに接続されたストレージメディアデバイスのマウントが解除されます。プリンタおよび EVDO デバイスには影響しません。
メディア取り外しボタンを押すと、W-620シリーズの状態が変化します。次の表は、メディア取り外しボタンの使用に関連する状態およびLEDの動作を示します。
表2 メディア取り外しボタンのLEDの動作
| 初期状態 LED の状態 アクション ステータス LED 機能 | LED アクション完了 | ||||
| NAS メディア運用中 | 緑(点灯) | メディア取り外しボタンを1~5秒間押す | 黄色(点滅) | NAS メディアのマウント解除 | 黄色(点灯) |
| NAS メディアマウント解除完了 | 黄色(点灯) | メディア取り外しボタンを1~5秒間押す | 黄色(点滅) | 接続された NAS デバイスをマウントし、完全な機能運用を再開 | 緑(点灯) |
| 運用 緑(点灯) | メディア取り外しボタンを5秒以上押す | 赤(点滅) | コントローラがスタンバイモードに移行 | 赤(点灯) | |
| NAS メディアとの運用のマウント解除 | 黄色(点灯) | メディア取り外しボタンを5秒以上押す | 赤(点滅) | コントローラがスタンバイモードに移行 | 赤(点灯) |
| スタンバイ | 赤(点灯) | メディア取り外しボタンを押す | 黄色(点滅) | コントトローラの再開 緑(点灯) | |
LED ステータスインジケータ
表 3 W-620 シリーズLED ステータスインジケータ
| LED | ラベル | 機能 | インジケータ | ステータス |
| 電源 | POWER | 入力電源ステータスインジケータ | 点灯(緑) | 電源投入 |
| 消灯 | 電源切断 | |||
| ステータス | STATUS | モジュールステータスインジケータ | 点灯(緑) | デバイス運用中 |
| 点灯(赤) | デバイス障害またはスタンバイ中 | |||
| 点灯(黄色) | デバイスでソフトウェアのロード中 | |||
| 消灯 | 電源切断 | |||
| 10/100/1000Base-Tポート | LNK/ACT | リンク/アクティビティステータスインジケータ | 点灯(緑) | リンク確立済み |
| 点滅(緑) | ポートでデータの送受信中 | |||
| 消灯 | リンクなし | |||
| 1000 | インターフェイス速度 | 点灯(緑) | (1000 Mbps) | |
| 消灯 | (10/100 Mbps) | |||
| 10/100Base-Tポート | LINK/ACT | リンク/アクティビティステータスインジケータ | 点灯(緑) | リンク確立済み |
| 点滅(緑) | ポートでデータの送受信中 | |||
| 消灯 | リンクなし |
表 3 W-620 シリーズLED ステータスインジケータ
| LED | ラベル 機能 インジケータ ステータス | |||
| PoE | PoE ステータスインジケータ | 点灯(緑) PoE 給電中 | ||
| 点灯(黄色) 接続されたデバイスが PoE を要求したが、PoE がポートで提供されていない | ||||
| 消灯 PoE なし | ||||
| 100 | インターフェイス速度 点灯(緑) | 100 Mbps | ||
| 10 Mbps | ||||
W-620 シリーズ コントローラを設置するには、以下のツールおよび機器が必要です。
- AC 電源コード（国固有）
- 展開に必要なイーサネットケーブル
取り付け
テーブルトップ展開
W-620 シリーズコントローラをテーブルトップなどの平面に展開するには：
1.4つのゴム足をユニット下部に挿入します。
2. ユニットを硬い平面に設置します。
初期設定およびネットワーク接続
物理的な設置が完了したら、コントローラで初期セットアップを実行し、IPアドレスおよびその他の基本システム情報を設定します。ご使用のコントローラにインストールされているソフトウェアバージョンでの詳細および手順については、「Dell PowerConnect ArubaOS Quick Start Guide」を参照してください。
仕様
物理仕様
デバイスの寸法：
- 高さ 45 mm (1.75)
- 幅 320 mm (12.6)
- 奥行 173 mm (6.8)
電源管理仕様
- AC 入力電圧：100～240 V 以上（ユニバーサル入力）
- AC 人力周波数：50～60 Hz
- 最大消費電力：115 W
• Power over Ethernet 合計容量：78 W
• Power over Ethernet 容量（ポート毎）: 19.5 W
運用仕様
- 運用温度範囲： 0^ 40^ ( 32^ 104^ )
- 運用湿度範囲：5%～95%(RII)、結露なし
保管仕様
- 運用温度範囲： 0^ 50^ ( 32^ 122^ )
- 保管湿度範囲：5%～95%(RH)、結露なし
安全性および規制準拠
Dell は、国固有の規制および追加の安全性と規制情報を含む多言語ドキュメントをすべての Dell ハードウェア製品で提供しています。『Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information』ドキュメントは、本製品に含まれています。
注意: 本書に記載されているもの以外のコントロールまたは手順を使用した場合、危険な無線放射が発生することがあります。
本製品は、21 CFR Chapter 1, Subchapter J, Part 1040.10、および IEC 60825-1: 1993、A1: 1997、A2: 2001、IEC 60825-2: 2000 に準拠しています。
上記のレーザーに関する安全性標準への継続的に準拠するため、Aruba 製品には Aruba 認定ベンダの承認済み Class 1 モデルのみが使用されています。
FCC Class B デバイス
この機器は、FCC 規則の Part 15 に準じた Class B デジタルデバイスの制限に関する試験に適合しています。これらの制限は、住居への設置における有害な干渉からの保護を提供するために設定されています。この機器は、無線周波数エネルギーを生成および使用し、および無線周波数エネルギーを放射する可能性があります。適切な手順に従って設置および使用しない場合、無線通信で有害な干渉が発生することがあります。しかし、特定の設置において干渉が発生しないという保証はありません。この機器によって無線またはテレビ電波の受信に有害な干渉が発生した場合（機器の電源投入および切断によって確認できます）、ユーザーは以下の手段を使用して干渉を修正することが推奨されます。
- 受信アンテナの向きを変える、または設置場所を変更する。
- 機器と受信機の距離を離す。
- 受信機が接続されている電源コンセントとは別のコンセントに機器を接続する。
- 無線/TV のディーラーまたは技術者に支援を要請する。
国固有の規制の完全なリストについては、Dell代理店に問い合わせてください。
NOM に関する情報（メキシコのみ）
以下の情報は、本書に記載されているデバイスに関する公式なメキシコ標準 (NOM) の要件への準拠に関するものです。
輸入業者： Dell Inc. de Mexico, S.A. de C.V.
• 供給電圧：100～240 V AC
- 周波数：47～63 Hz
- 電流消費：1.8 A
追加の規制準拠および安全性
• EN 55022 Class B
EN 55024
IEC/EN 60950
CE Marking
• cTUVus Marked
CB Scheme 承認
Dell 製機器の適切な廃棄
Global Environmental Compliance および Dell 製品に関する最新情報については、本製品に含まれる『Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information』または www.dell.com を参照してください。
欧州連合 RoHS
Dell 製品は、EU Restriction of Hazardous Substances Directive 2002/95/E.C (RoHS) にも準拠しています。EU RoHS は、電気機器および電子機器の製造における特定の危険物質の使用を制限する指令です。特に、RoHS 指令で制限されている物質は、鉛（印刷基盤アセンブリで使用されるはんだを含む）、カドミウム、水銀、六価クロム、およびプロムです。一部の Dell 製品は、RoHS 指令の付録7に記載されている例外の対象です（印刷基盤アセンブリで使用するはんだの鉛）。左側に示す“RoHS”のラベルが添付された製品およびパッケージは、この指令に準拠していることを示します。
