© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, 및 기타 등록 표시는 Aruba Networks, Inc.의 상표이고 Dell™, DELL™ 로고 및 PowerConnect™는 Dell Inc의 상표입니다.

All rights reserved. 이 설명서의 사양은 통보 없이 변경될 수 있습니다.

미국에서 인쇄.이 설명서에 나타나는 다른 모든 상표는 해당 소유자의 재산입니다.

오픈 소스 코드

특정 Aruba 제품에는 GNU General Public License(GPL), GNU Lesser General Public License(LGPL) 또는 기타 오픈 소스 라이센스에 적용되는 소프트웨어 코드를 포함하여 타사에서 개발된 오픈 소스 소프트웨어 코드가 포함되어 있습니다. 사용된 오픈 소스 코드는 다음 사이트에서 볼 수 있습니다.

http://www.arubanetworks.com/open_source

법적 고지

모든 개인 또는 회사에서 다른 공급업체의 VPN 클라이언트 장치를 중단하기 위해 Aruba Networks, Inc.의 스위칭 플랫폼 및 소프트웨어를 사용하는 것은 이런 행동에 대해 개인 또는 회사가 전적으로 책임을 진다는 것을 수락하는 것이며 이러한 공급업체를 대신하여 저작권 위반에 관해 발생할 수 있는 모든 법적 소송으로부터 Aruba Networks, Inc.는 면책됩니다.

목차

머리말 5

일반 개요 5

관련 문서 5

Dell에 문의 5

1장 W-620 컨트롤러 정보 7

최소 소프트웨어 요구 사항....7

하드웨어 모델 개요 8

전면 보기 8

ExpressCard 슬롯 8

포트 LED 8

후면 보기 9

AC 전원 소켓 9

10/100BaseT 이더넷 포트....9

10/100/1000Base-T기가비트 이더넷 포트....9

시리얼 콘솔 포트 10

시리얼 콘솔 포트 어댑터 10

USB 포트....10

미디어 꺼내기 버튼....11

LED 상태 표시 등....11

2장 W-620 시리즈 설치....13

실제 설치 13

테이블에 설치....13

초기 설정 및 네트워크 연결 13

부록 A 사양,안전 및 규정 준수....15

사양....15

실제 사양 15

전원 관리 사양 15

운용 사양 15

보관 사양 15

안전 및 규정 준수....15

FCC Class B 장치 16

NOM 정보(멕시코만해당)....16

추가 규정 준수 및 안전 16

Dell 장비의 적절한 폐기 17

EU RoHS....17

머리말

이 머리말에는 다음 정보가 들어 있습니다.

이 설명서 내용에 대한 개요
- 추가로 참고할 관련 문서 목록
• Aruba 지원 및 서비스 정보

일반 개요

1장,7페이지의“W-620 컨트롤러 정보”에서는 Aruba 620의 하드웨어 개요를 자세하게 설명합니다.
2장,13페이지의“W-620시리즈설치”에서는 백장착 및 설치 지침을 제공합니다.
- 부록 A, 15페이지의 “사양, 안전 및 규정 준수”에는 제품 기술 사양과 안전 및 규정 준수 정보를 제공합니다.

관련 문서

다음 문서는 이 안내서에서 참조되며 Dell 컨트롤러의 성공적인 설치 및 관리에 필요한 전체 문서 중 일부입니다.

• Dell PowerConnect ArubaOS 5.0 Quick Start Guide
• Dell PowerConnect ArubaOS 5.0 User Guide
• Dell PowerConnect ArubaOS 5.0 Command Line Reference

Dell에 문의

웹 사이트 지원
메인 사이트	www.dell.com
지원 사이트	support.dell.com
문서	support.dell.com/manuals
소프트웨어	https://download.dell-pcw.com

Dell PowerConnect W-620 시리즈 컨트롤러는 기업용 무선 LAN 컨트롤러입니다. 이 컨트롤러를 사용하여 무선 액세스 포인트(AP) 및 에어 모니터(AM)를 유선 LAN 시스템으로 연결, 관리, 통합할 수 있습니다. W-620 시리즈는 최대 8개의 캠퍼스 연결 AP를 지원합니다.

최소 소프트웨어 요구 사항

W-620 시리즈 컨트롤러에는 ArubaOS 5.0.2 이상이 필요합니다.

참고: 마스터 컨트롤러, 이중화 마스터 컨트롤러, 모든 로컬 컨트롤러는 동일한 ArubaOS 코드에서 실행해야 합니다. W-620 시리즈 컨트롤러를 설치했으면 컨트롤러의 소프트웨어 버전이 나머지와 컨트롤러와 일치하는지 확인합니다.

W-620 시리즈 킨트롤러
AC 전원 코드(국가마다 다름)
- 플랫 시리얼 케이블(RJ-45)
- 고무 다리(데이블에 설치할 때 사용)
- 시리얼 콘솔 포트 어댑터(RJ-45에서 DB9)
• Dell PowerConnect ArubaOS Quick Start Guide
• 최종 사용자 라이센스 계약(EULA)
- SFRI(Safety, Environmental, and Regulatory Information) 문서
• WSI(Warranty and Support Information) 문서

참고: 잘못되었거나 누락되었거나 손상된 부분이 있는 경우 공급업체에 알려 주십시오. 가능하면 원래 포장 재료뿐만 아니라 상자도 보관해 두십시오. 필요한 경우 이를 사용하여 장비를 다시 포장하고 공급업체에 반환하십시오.

하드웨어 모델 개요

전면 보기

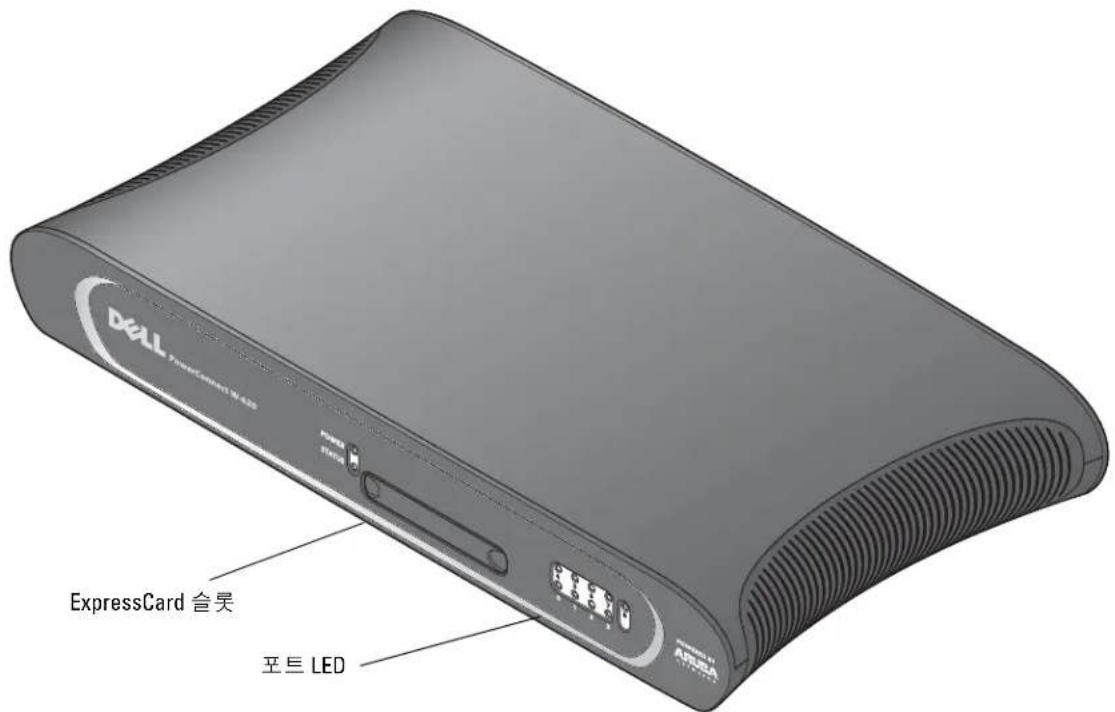

그림 1 W-620 시리즈 전면 보기

DELL PowerControl W4.25 ExpressCard 合昊 포트 LED

ExpressCard 슬昺

W-620 시리즈에는 EVDO 장치와 함께 사용할 수 있는 ExpressCard 슬롯 하나를 장착하고 있습니다.

포트 LED

랙이 아닌 곳에 설치하는 경우 앞면이 보이도록 W-620 시러즈를 설치합니다. 이렇게 하면 케이블을 숨길 수 있어서, 보다 깔끔하게 보입니다. 따라서 포트에 대한 링크 활동을 보여주는 LED 정보 세트가 그림과 같이 설치됩니다. 이러한 LED의 동작에 대한 자세한 내용은 표 3을 참조하십시오.

후면 보기

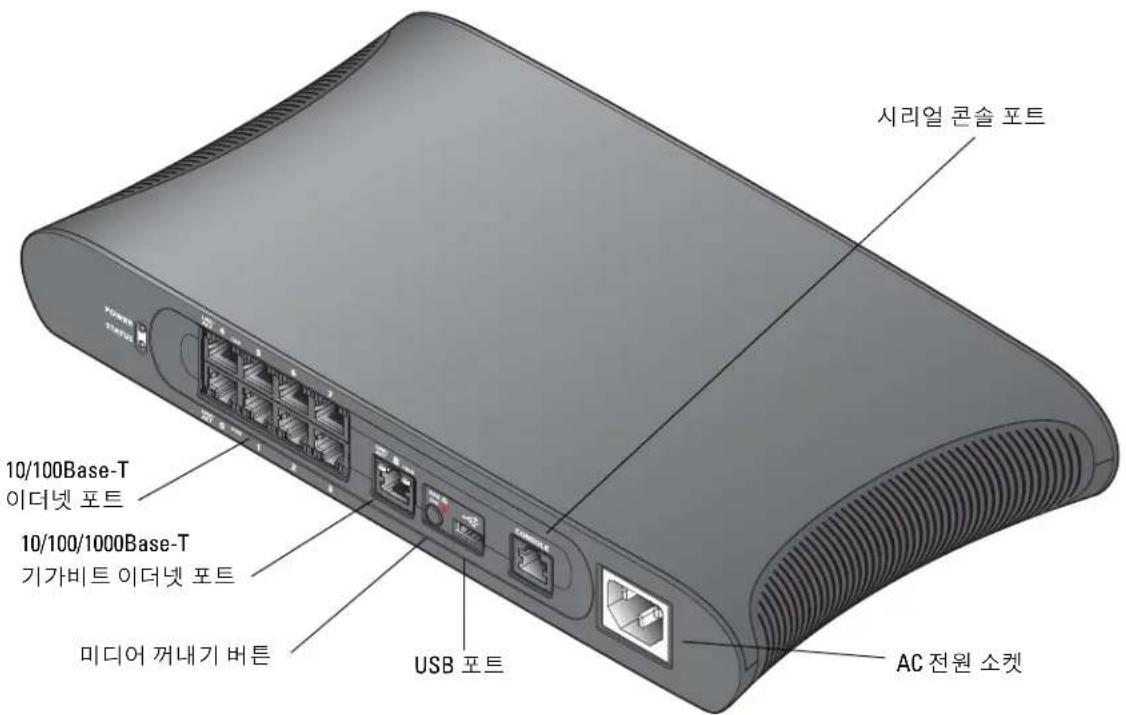

그림 2 W-620 시리즈 시리즈 후면 보기

시리얼 콘솔 포트 10/100Base-T 이더넷 포트 10/100/1000Base-T 기가비트 이더넷 포트 미디어 꺼내기 버튼 USB 포트 AC 전원 소켓

AC 전원 소켓

W-620 시리즈는 내장 AC 전원을 지원하고 이 장치의 후면에 있는 AC 전원 소켓에 AC 전원 코드(국가마다다름)를 사용합니다. 자세한 전원 사양에 대해서는 부록 A, 15페이지의 “사양, 안전 및 규정 준수”를 참조하십시오.

10/100BaseT 이더넷 포트

W-620 시리즈에는 10/100BascT 이더넷 포트 8개가 있습니다. 포트 0\~3은 이더넷 전원 장치(PoE)를 지원합니다. 포트 4\~7은 PoE를 지원하지 않으며 PoE LED가 없습니다. 대신 인터페이스 속도를 나타내는 100으로 레이블된 LED가 있습니다. LED 동작에 대한 자세한 내용은 표 3을 참조하십시오.

10/100/1000Base-T기가비트 이더넷 포트

W-620 시러즈에는 10/100/1000Base-T 기가비트 이더넷(RJ-45) 포트 1개가 있습니다. 기가비트 이더넷에는 총 8개의 선이 사용되고 각 쌓은 양방향 방식으로 사용되므로 같은 쌓들은 데이터 송신 및 수신을 위해 사용 됩니다. 그림 3은 RJ-45 커넥터의 CAT-5의 편 배열입니다. CAT-5 편 배열 쌓은 1/2, 3/6, 4/5 및 7/8과 같이 10/100/1000Base-T 기가비트 이더넷 포트에 있는 편입니다.

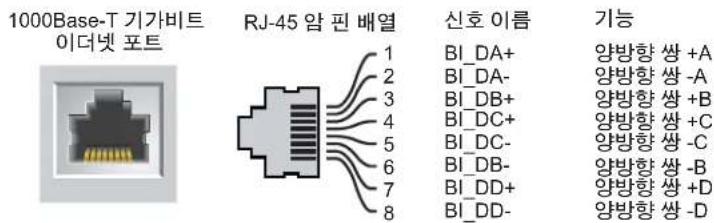

그림 3 기가비트 이더넷 포트 핀 배열

1000Base-T 기가비트 이더넷 포트 RJ-45 암 핀 배열 신호 이름 1 BI_DA+ 2 BI_DA- 3 BI_DB+ 4 BI_DC+ 5 BI_DC- 6 BI_DB- 7 BI_DD+ 8 BI_DD- 기능 양방향 쌍 +A 양방향 쌍 -A 양방향 쌍 +B 양방향 쌍 +C 양방향 쌍 -C 양방향 쌍 -B 양방향 쌍 +D 양방향 쌍 -D

시리얼 콘솔 포트

터미널 연결을 위해 시리얼 콘솔 포트(그림 4 참조)가 제공되므로 해당 컨트롤러를 직접 관리할 수 있습니다. 포트의 RJ-45 암 커넥터에는 수 커넥터가 있는 RS-232 시리얼 케이블을 사용할 수 있습니다.

그림 4 시리얼 콘솔 포트 핀 배열

시리얼 콘솔 포트

RJ-45 암 핀 배 열

1 2 3 → TxD 4 GND 5 GND 6 ← RxD 7 8 방향 입력 출력

시리얼 포트에 대한 통신 설정은 표1에 나열되어 있습니다.

표1 콘솔터미널 설정

전송 속도	데이터 비트	패리티	정지 비트	흐름 제어
9600 8		없음	1	없음

주의: AP를 시리얼 콘솔 포트에 연결하지 마십시오. 시리얼 콘솔 포트에는 RS-232 장치만 사용할 수 있습니다. AP와 같은 RS-232 장치가 아닌 장치는 사용할 수 없습니다.

시리얼 콘솔 포트 어댑터

모듈 이댑터를 사용하여 RJ-45(암) 커넥터를 DB9(수) 커넥터로 전환할 수 있습니다. 자세한 내용은 그림 5를 참조하십시오.

그림 5 RJ-45(암에서 DB-9(수)로 모듈 어댑터 전환

RJ-45 암 핀 배열 1 2 3 ← TxD 4 5 — GND 6 → RxD 7 8 방향 ← 입력 ← 내부 연결 RJ-45 DB-9 3 — TxD — 2 4 5 — GND — 5 6 — RxD — 3 DB-9 수 핀 배열 9 — 점지 8 7 6 5 ← RxD ← TxD 4 3 ← 2 → 1 방향 ← 입력 ← 입력 ←

USB 玊旦

W-620 시리즈에는 하나의 USB 2.0 인터페이스가 있습니다. 이 인터페이스에서 EVDO/HSPDA 모델, 플래시 또는 니스크 저장 장치, 또는 프린터를 사용할 수 있습니다. W-620 시리즈로 USB 장치 구성 및 사용에 대한 자세한 내용은 ArubaOS User Guide를 참조하십시오.

미디어 꺼내기 버튼

W-620 시리즈에는 미디어 꺼내기 버튼이 있으며 이를 사용하여 저장 장치를 안전하게 꺼내고 시스템을 대기 상태로 만들 수 있습니다. 버튼을 누르면 USB를 통해 컨트롤러에 부착된 저장 미디어 장치가 분리됩니다. 프린터와 EVDO 장치는 영향을 받지 않습니다.

미디어 끼내기 버튼을 누르면 W-620 시리즈의 상태가 변경됩니다. 다음 표는 미디어 끼내기 버튼 사용과 관련된 상태 및 LED 작동에 대한 설명입니다.

표2 미디어 꺼내기 버튼 LED 표시 설명

초기 상태	LED 상태	작동 방법	상태 LED	기능	최종 LED 표시
NAS 미디어 작동	녹색-고정	1~5초 동안만 미디어 꺼내기 버튼을 누르고 있습니다.	황색-瞼박임	NAS 미디어 분리	황색-고정
NAS 미디어 분리	황색-고정	1~5초 동안만 미디어 꺼내기 버튼을 누르고 있습니다.	황색-瞼박임	연결된 NAS 장치를 분리하고 완전한 작동 상태로 돌아갑니다.	녹색-고정
작동	녹색-고정	5초 이상 미디어 꺼내기 버튼을 누르고 있습니다.	빨간색-瞼박임	컨트롤러가 대기 상태로 전환됨	빨간색-고정
NAS 미디어가 분리된 상태에서 작동	황색-고정	5초 이상 미디어 꺼내기 버튼을 누르고 있습니다.	빨간색-瞼박임	컨트롤러가 대기 상태로 전환됨	빨간색-고정
대기	빨간색-고정	미디어 꺼내기 버튼을 누릅니다.	황색-瞼박임	컨트롤러 활성	녹색-고정

LED 상태 표시등

표 3 W-620 시리즈 LED 상태 표시등

LED	레이블	기능	표시등	상태
전원	POWER	입력 전원 상태 표시등	켜짐(녹색 고정)	전원 켜짐
			꺼짐	전원 없음
상태	STATUS	모듈 상태 표시등	켜짐(녹색 고정)	장치가 작동하는 중
			켜짐(빨간색 고정)	연결 실패 또는 대기 상태
			켜짐(황색 고정)	장치에 소프트웨어를 로드하는 중
			꺼짐	전원 없음
10/100/1000Base-T 포트	LNK/ACT	연결/작동 상태 표시등	켜짐(녹색 고정)	연결됨
			켜짐(녹색 깜박임)	포트를 통해 데이터를 송수신하는 중
			꺼짐	포트에 연결되지 않음
	1000	인터페이스 속도	켜짐(녹색 고정)	1000Mbps
			꺼짐	10/100Mbps
10/100Base-T 포트	LINK/ACT	연결/작동 상태 표시등	켜짐(녹색 고정)	연결됨
			켜짐(녹색 깜박임)	포트를 통해 데이터를 송수신하는 중
			꺼짐	포트에 연결되지 않음

표 3 W-620 시리즈 LED 상태 표시등

LED 레이블 기능 표시등 상태
	PoE	PoE 상태 표시등	켜짐(녹색 고정)	PoE가 제공되는 중
			켜짐(황색 고정)	연결된 장치에서 PoE를 요청했지만포트에서 PoE를 제공하고 있지 않음
			꺼짐	PoE가 제공되고 있지 않음
	100	인터페이스 속도 커짐(녹색	고정)	100Mbps
			꺼짐	10Mbps

다음과 같은 도구와 장비가 있어야 W-620 시리즈 컨트롤러를 설치할 수 있습니다.

AC 전원 코드(국가마다 다름)
-배포에 필요한 이더넷 케이블

실제 설치

테이블에 설치

W-620 시리즈 컨트롤러를 테이블과 같이 평평한 곳에 설치하려면:

1.고무 장착 다리 4개를 장치 밑에 놓습니다.
2.장치를 평평한 곳에 놓습니다.

초기 설정 및 네트워크 연결

장치를 설치했으면 킨트롤러에서 초기 설정을 수행하여 IP 주소와 기타 기본적인 시스템 정보를 구성합니다. 자세한 내용과 지침을 보려면 Dell PowerConnect ArubaOS Quick Start Guide에서 킨드롤러에 설치된 소프트웨어 버전을 참조하십시오.

사양

실제 사양

장치 치수:

• 높이 45mm(1.75인치)
• 너비 320mm(12.6인치)
  • 깊이 173mm(6.8인치)

전원 관리 사양

• AC 입력 전압: 100-240V, 범용 입력
• AC 입력 주파수: 50-60Hz
  • 최대 전력 소비: 115W
  • 이더넷 전원 장치 총 용량: 78W
• 포트별 이더넷 전원 장치 용량: 19.5W

운용사양

• 운용 온도 범위: 0°C \~ 40°C(32°F \~ 104°F)
• 운용 습도 범위: 5% \~ 95%(RII), 비응축

보관 사양

• 보관 온도 범위: 0°C \~ 50°C(32°F \~ 122°F)
• 보관 습도 범위: 5% \~ 95%(RH), 비응축

안전 및 규정 준수

Dcll은 모든 Dcll 하드웨어 제품에 대한 국가 특정 제한 및 추가 안전과 규정 정보가 들어 있는 다국어 문서를 제공합니다. Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information 문서는 본 제품에 포함되어 있습니다.

클래스 1 레이저 제품

주의: 이 설명서에 명시한 것 이외의 컨트를 사용이나 성능 또는 절차를 조정하면 위험한 방사선 노출이 발생할 수 있습니다.

이 제품은 21 CFR Chapter I, Subchapter J, Part 1040.10 및 IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000을 준수합니다.

앞서 설명한 레이저 안전 표준을 계속 준수하려면 승인된 공급업체의 승인된 Class I 모듈만 Aruba 제품에 설치해야 합니다.

FCC Class B 장치

이 장치는 FCC 규정 Part 15에 준하여 테스트되었으며 Class B 디지털 장치의 제한을 준수하는 것으로 판명 되었습니다. 이런 제한은 거주지에서 유해한 혼신으로부터 적절히 보호하기 위해 도입되었습니다. 이 장비는 무선 주파수 에너지를 생성, 사용 및 방사할 수 있으며 지침에 맞게 설치 및 사용하지 않는 경우 무선 통신에 유해한 혼신이 발생할 수 있습니다. 그러나 특정 설치 상태에서 혼신이 발생하지 않을 것이라는 보장은 없습니다. 이 장비로 인해 무선 또는 TV 수신에 유해한 혼신이 발생하는 경우(장비를 켜거나 끼서 확인 가능한 혼신) 사용자는 다음 방법 중 하나를 통해 혼신이 나타나지 않도록 하는 것이 좋습니다.

• 수신 안테나의 위치나 방향을 바꼽니다.
• 장비와 수신기 간의 거리를 더 멀리합니다.
• 장비를 수신기가 연결된 전원 콘센트가 아닌 다른 콘센트에 연결합니다.
• 대리점 또는 숙련된 라디오/TV 기술자에게 도움을 요청하십시오(전문 설치 기사의 도움을 반도록 이를 수정할 수 있음).

국가별 Dcll 규정 목록을 모두 보려면 담당자에게 문의하십시오.

NOM 정보(멕시코만 해당)

다음 정보는 공식 맥시코 표준(NOM)의 요구 사항을 준수하여 이 문서에서 설명하는 장치에 제공됩니다.

수입자: Dell Inc. de Mexico, S.A. de C.V.

• 공급 전압: 100-240V AC
- 주파수: 47-63Hz
- 전류 소비: 1.8A

추가 규정 준수 및 안전

• EN 55022 Class B
EN 55024
IEC/EN 60950
- CE 마크
• cTUVus 표시됨
CB Scheme 인증됨

Dell 장비의 적절한 폐기

지구 환경 준수 및 Dell 제품에 대한 최신 정보는 이 제품에 포함된 Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information 문서를 참조하거나 www.dell.com 웹 사이트를 참조하십시오.

EU RoHS

Dell 제품은 EU RoIIS(Restriction of Hazardous Substances) 지침 2002/95/EC도 준수합니다. EU RoIIS는 전기 및 전자 장비 제조업체에서 특정한 위험 물질의 사용을 제한합니다. 특히 RoHS 지침에서 제한하는 물질은 납(인쇄된 회로 어셈블리에서 사용하는

dém납 포함), 카드뮴, 수은, 6가 크롬 및 브롬입니다. 일부 Dell 제품은 RoHS 지침 Annex 7에 나열된 면제에 적용됩니다(인쇄 회로 어셈블리에 사용되는 땀납의 납). 제품과 포장에는 왼쪽의 “RoHS” 레이블이 부착되어 있으며, 이는 지침에 대한 준수를 나타내는 것입니다.
