Dell PowerConnect W-620 控制器
安裝指南
版權
© 2010 Aruba Networks, Inc. AirWave®、Aruba Networks®、Aruba Mobility Management System®、及其他註冊商標是 Aruba Networks, Inc. 的商標。Dell™、DELL™ 商標及 PowerConnect™ 是 Dell Inc. 的商標。
保留所有權利。本手冊規格如有改變，恕不通知。
源於美國。本手冊中出現的其他商標都是其各自公司的財產。
開放原始碼
某些 Aruba 產品包含由協力供應商開發的開放源軟體代碼，其中包括須遵照 GNU 通用公共許可證 (General Public License, GPL)、GNU 寬通用公共許可證 (Lesser General Public License, LGPL) 或其他開放源許可證規定使用的軟體代碼。可在以下網站上找到所使用的開放原始碼：
http://www.arubanetworks.com/open_source
法律聲明
任何個人或公司，只要其使用 Aruba Networks, Inc. 交換平台和軟體來端接其他供應商的 VPN 用户端設備，即表明該人或公司對此行為承擔全部責任，並會代表這些供應商，在 Aruba Networks, Inc. 萬一遭受任何以及所有與版權侵犯有關的法律訴訟時，為其承擔全部傷害和損失賠償。
目錄
前言....5
綜述 5
相關文件....5
聯絡 Dell....5
第 1 章 關於 W-620 控制器 ..... 7
最低軟體要求....7
硬體型號摘要 8
正視圖....8
ExpressCard 插槽....8
埠 LED 8
後視圖....9
交流電源插座....9
10/100BaseT 乙太網路埠....9
10/100/1000Base-T 十億位元乙太網路埠....9
串列控制臺埠....10
串列控制臺埠連接器....10
USB埠 10
媒體彈出按鈕....11
LED 狀態指示燈....11
第 2 章 W-620 系列安裝 ..... 13
實體安裝....13
桌面部署....13
初始設定與網路連接....13
附錄 A 規格、安全性與符合規範 15
規格....15
實體規格....15
電源管理規格....15
工作規格....15
儲存規格....15
安全性及符合規範....15
FCC B 級裝置....16
NOM 資訊（僅墨西哥） 16
其他符合規範及安全性....16
Dell 設備的正確處置....17
歐盟 RoHS 17
前言
本前言包括以下資訊：
- 本手冊內容總覽
供進一步閱讀的相關文件清單 - Aruba 支援和服務資訊
綜述
- 第1章，「關於W-620控制器」（第7頁）提供對Aruba 620詳細的硬體摘要。
- 第2章，「W-620系列安裝」（第13頁）提供機架安裝和安裝說明。
- 附錄 A，「規格、安全性與符合規範」（第 15 頁）包含產品技術規格、安全以及符合規範資訊。
相關文件
本指南中引用了以下文件，可以將它們視為成功執行 Dell 控制器安裝和管理所需的完整文件集的組成部分。
- Dell PowerConnect ArubaOS 5.0 快速入門指南
- Dell PowerConnect ArubaOS 5.0 使用者指南
- Dell PowerConnect ArubaOS 5.0 指令行参考
聯絡 Dell
| 網站支援 | |
| 主網站 | www.dell.com |
| 支援網站 | support.dell.com |
| 文件 | support.dell.com/manuals |
| 軟體 | https://download.dell-pcw.com |
Dell PowerConnect W-620 系列控制器是一個企業級無線 LAN 控制器。此控制器用於連接、控制接入點 (Access Point, AP) 和無線監測器 (Air Monitor, AM)，以及將它們整合到有線 LAN 系統中。W-620 系列最多能夠支援 8 個外置式、已連接園區的 AP。
最低軟體要求
W-620 系列控制器要求使用 ArubaOS 5.0.2 或更高版本。
注意：主控制器、其備用主控制器以及它的所有本地控制器都必須執行相同版本的 ArubaOS。當您升級網路並將 W-620 系列控制器安裝到您的網路中後，請確認控制器上的軟體版本是否與網路其餘部分所使用的軟體版本一致。
W-620 系列控制器
- 交流電源線（因國家而異）
- 扁型串列電纜 (RJ-45)
- 橡膠腳墊（用於桌面部署）
- 串列控制毫埠連接器（RJ-45 轉 DB9）
- Dell PowerConnect ArubaOS 快速入門指南
- 最終使用者許可合約(End User License Agreement, EULA)
• 安全、環保和符合規範資訊 (Safety, Environmental, and Regulatory Information, SFRI) 文件
• 保修和支援資訊 (Warranty and Support Information, WSI) 文件
注意：如果發現任何不正確、缺失或損壞的部件，請通知您的供應商。請盡可能保留包裝箱，包括原始包裝材料。必要時，可以利用這些材料重新包裝裝置，將其退回給供應商。
硬體型號摘要
正視圖

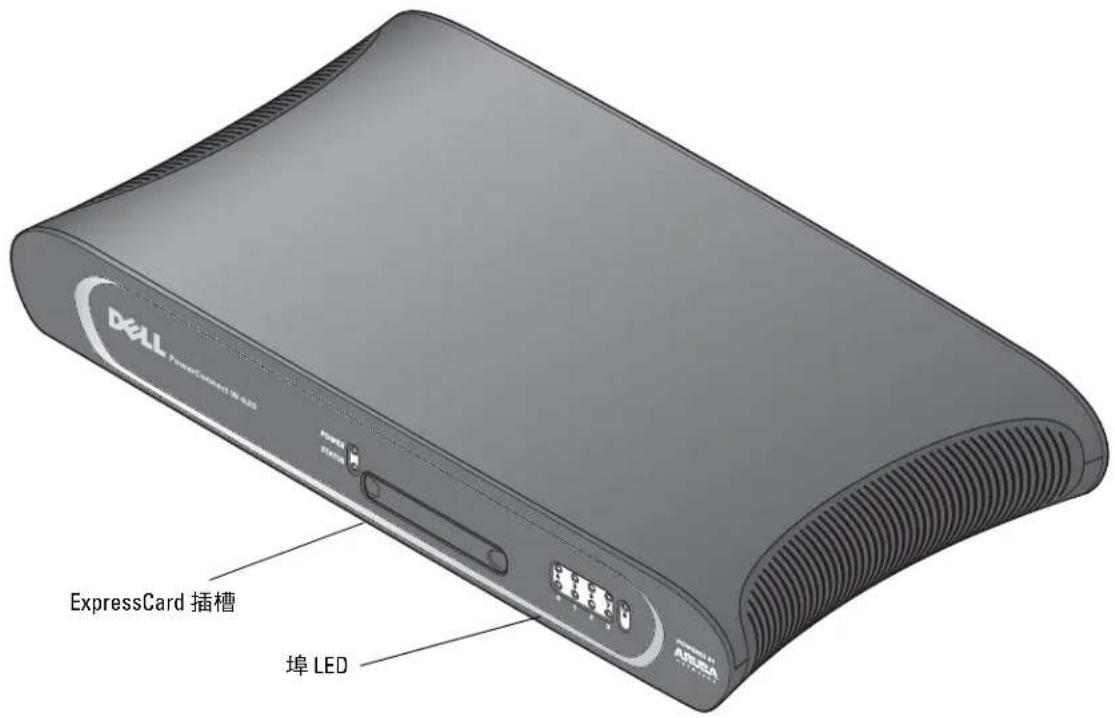

圖 1 W-620 系列正視圖
W-620 系列配備了一個 ExpressCard 插槽，可用於 EVDO 裝置。
埠 LED
進行非機架式部署時，W-620系列以前部向外方式擺放。這樣做可以將電纜隱藏起來，從而提高美觀度。出於同樣的考慮，一組用於顯示鏈路活動的LED也安排在這一側。有關這些LED行為的資訊，請參閱表3。
後視圖

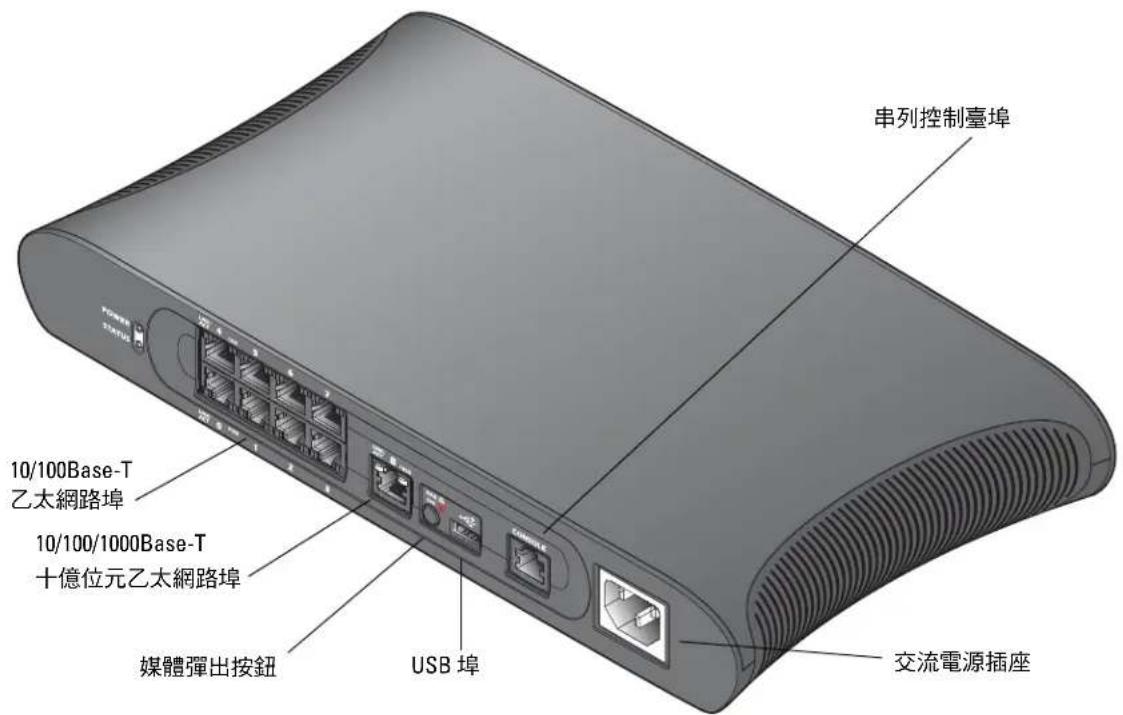

圖 2 W-620 系列系列後視圖
W-620 系列支援整合式交流供電，裝置後部的交流電源插座供與交流電源線 （因國家而異）配合使用。有關電源規格的詳細資訊，請參閱附錄 A，「規格、安全性與符合規範」（第 15 頁）。
10/100BaseT 乙太網路埠
W-620 系列上有八個 10/100BaseT 乙太網路埠。埠 0 至 3 支援乙太網路供電 (Power over Ethernet, PoE)。埠 4 至 7 不支援 PoE，因此沒有配備 PoE LED，而是配備了一個標示為 100、用於指示介面速度的 LED。有關 LED 行為的資訊，請參閱表 3。
10/100/1000Base-T 十億位元乙太網路埠
W-620 系列上有一個 10/100/1000Base-T 十億位元乙太網路 (RJ-45) 埠。十億位元乙太網路使用所有八條芯線，每一對芯線都以雙向方式使用，也就是說，同一芯線對既用於資料傳輸，又用於資料接收。圖 3 圖解說明了 RJ-45 連接器上的 CAT-5 引腳分配。CAT-5 引腳分配將 10/100/1000Base-T 十億位元乙太網路埠上的以下引腳組對：1/2、3/6、4/5 和 7/8。
圖 3 十億位元乙太網路埠引腳分配
提供了一個串列控制臺埠（請參閱圖4），用於與終端相連，以實現直接本地管理。該埠的 RJ-45 插孔連接器接受帶有插頭連接器的 RS-232 串列電纜。

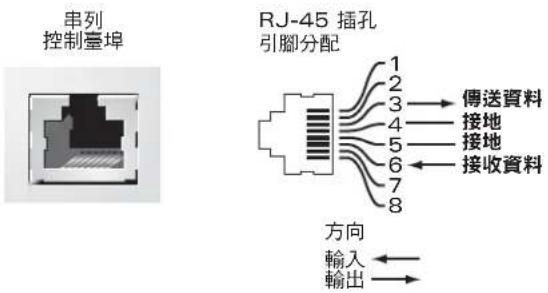

圖 4 串列控制臺埠引腳分配
表 1 控制臺終端設定
| 串列傳輸速率 | 數據位元 | 奇偶驗證 | 停止位 | 流控制 | |
| 9600 8 | 無 | 1 | 無 | ||
小心：請勿將 AP 連接到串列控制臺埠。串列控制臺埠只相容 RS-232 裝置，不支援非 RS-232 裝置，例如 AP。
串列控制臺埠連接器
可以使用模組連接器將 RJ-45（插孔）連接器轉換為 DB9（插頭）連接器。有關完整的詳細資訊，請參閱圖 5。

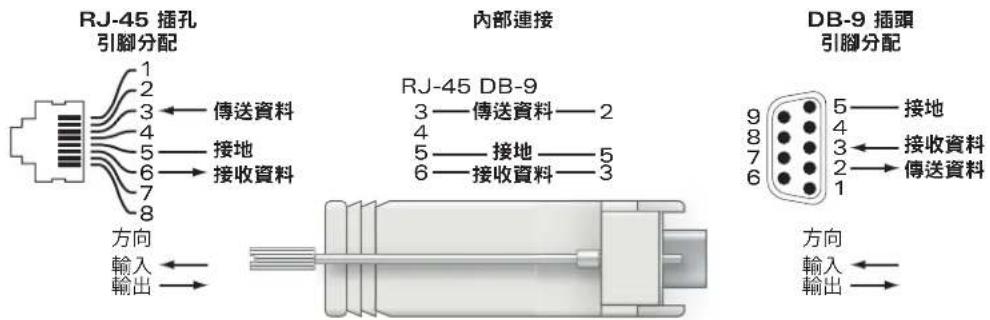

圖 5 RJ-45（插孔）轉DB-9（插頭）模組連接器轉換
W-620 系列有一個 USB 2.0 介面。可以透過該介面使用 EVDO/HSPDA 數據機，快閃記憶體或磁片儲存裝置，或印表機。有關組態 USB 裝置與 W-620 系列一起使用的詳細資訊，請參閱 ArubaOS 使用者指南。
媒體彈出按鈕
W-620 系列配備了一個媒體彈出按鈕，使用者可以利用它安全地彈出儲存裝置，以及將系統轉入待機模式。按下該按鈕時，即會移除安裝透過 USB 與控制器相連的儲存媒體裝置。印表機和 EVDO 裝置不受影響。
按媒體彈出按鈕會改變 W-620 系列的狀態，下表說明了這些狀態，以及與使用媒體彈出按鈕有關的 LED 行為。
表 2 媒體彈出按鈕LED 行為
| 初始狀態 | LED狀態 | 操作 | 狀態 LED | 功能 | 操作完成 LED 狀態 |
| NAS 媒體執行 | 綠燈常亮 | 按住媒體彈出按鈕1至5秒 | 黃燈閃爍 | 移除安裝 NAS 媒體 | 黃燈常亮 |
| NAS 媒體移除安裝 | 黃燈常亮 | 按住媒體彈出按鈕1至5秒 | 黃燈閃爍 | 裝載連接的 NAS 裝置,並復原全功能執行 | 綠燈常亮 |
| 執行 | 綠燈常亮 | 按住媒體彈出按鈕5秒以上 | 紅燈閃爍 | 控制器轉入待機模式 | 紅燈常亮 |
| 執行(移除安裝 NAS 媒體) | 黃燈常亮 | 按住媒體彈出按鈕5秒以上 | 紅燈閃爍 | 控制器轉入待機模式 | 紅燈常亮 |
| 待機 | 紅燈常亮 按媒體彈出按鈕 | 黃燈閃爍 控制器喚醒 | 綠燈常亮 | ||
LED 狀態指示燈
表 3 W-620 系列LED 狀態指示燈
| LED | 標籤 | 功能 | 指示燈 | 狀態 |
| 電源 | POWER(電源) | 輸入電源狀態指示燈 | 亮(綠燈常亮) | 通電 |
| 不亮 | 不通電 | |||
| 狀態 | STATUS(狀態) | 模組狀態指示燈 | 亮(綠燈常亮) | 裝置執行中 |
| 亮(紅燈常亮) | 裝置故障或處於待機狀態 | |||
| 亮(黃燈常亮) | 裝置正在載入軟體 | |||
| 不亮 | 不通電 | |||
| 10/100/1000Base-T埠 | LNK/ACT(鏈路/工作) | 鏈路/工作狀態指示燈 | 亮(綠燈常亮) | 鏈路已建立 |
| 亮(綠燈閃爍) | 埠正在傳輸或接收資料 | |||
| 不亮 | 埠上無鏈路 | |||
| 1000 | 介面速度 | 亮(綠燈常亮) | 1000 Mbps | |
| 不亮 | 10/100 Mbps | |||
| 10/100Base-T埠 | LINK/ACT(鏈路/工作) | 鏈路/工作狀態指示燈 | 亮(綠燈常亮) | 鏈路已建立 |
| 亮(綠燈閃爍) | 埠正在傳輸或接收資料 | |||
| 不亮 | 埠上無鏈路 | |||
| PoE(乙太網路供電) | PoE狀態指示燈 | 亮(綠燈常亮) | 正在提供 PoE | |
| 亮(黃燈常亮) | 連接的裝置請求提供 PoE,但埠未提供 PoE | |||
| 不亮 | 未提供 PoE | |||
| 100 | 介面速度 | 亮(綠燈常亮) | 100 Mbps | |
| 不亮 | 10 Mbps |
安裝 W-620 系列控制器需要使用以下工具和設備。
- 交流電源線（因國家而異）
- 部署所需的任何乙太網路電纜
實體安裝
桌面部署
要將 W-620 系列控制器部署在平面（例如桌面）上：
- 將四個安裝橡膠墊插入裝置底部。
- 將裝置置於一個堅固的平面上。
初始設定與網路連接
實體安裝完成後，在控制器上執行初始設定，以組態 IP 位址和其他基本系統資訊。有關完整的詳細資訊和說明，請參閱 Dell PowerConnect ArubaOS 快速入門指南中有關您的控制器上所安裝軟體版本的資訊。
規格
實體規格
裝置尺寸：
- 高度 1.75 英吋（45 公釐）
- 寬度 12.6 英吋（320 公釐）
- 深度 6.8 英吋（173 公釐）
電源管理規格
- 交流輸入電壓：100-240 V，通用輸入
- 交流輸入頻率：50-60 Hz
- 最大功率消耗：115 W
- 乙太網路供電總功率：78 W
- 乙太網路供電每埠功率：19.5 W
工作規格
- 工作溫度範圍：0°C至40°C（32°F至104°F）
工作濕度範圍：5%至95%（相對濕度），無冷凝
儲存規格
- 儲存溫度範圍：0°C至50°C（32°F至122°F）
- 儲存濕度範圍：5%至95%（相對濕度），無冷凝
安全性及符合規範
Dcll 提供了一個多語言文件，其中包含所有 Dcll 硬體產品的國家特定限制以及其他安全性和符合規範資訊。本產品附帶了 Dell PowerConnect W 系列安全、環保和符合規範資訊文件。
小心：所進行的效能或程式控制或調整如果不是本手冊中規定的控制和調整，可能會導致危險的輻射暴露。
本產品符合 21 CFR 第 1 章第 J 分章第 1040.10 部分，以及 IEC 60825-1: 1993、A1: 1997、A2: 2001、IEC 60825-2: 2000。
要繼續遵守以上雷射安全標準，應在 Aruba 產品中安裝由我們認可的供應商生產的、經過認證的 1 類模組。
FCC B 級裝置
本設備經測試證明符合 FCC 規章第 15 部分有關 B 級數位裝置的限制規定。這些限制旨在對設備在住宅環境中安裝時產生的有害干擾提供合理防護。本設備可產生、使用並會發射無線射頻能量，如果不按照說明進行安裝和使用，有可能對無線電通訊產生有害的干擾。但並不保證特定安裝不會發生干擾。如果本設備確實對無線電或電視接收產生了有害干擾（可透過開關設備進行確認），建議使用者透過下列其中一種或多種方式修正干擾：
- 調整接收天線的方向或位置。
- 加大設備與接收器的間隔距離。
- 將設備連接到與接收器不同電路的電源插座上。
- 詮詢經銷商或有經驗的無線電/電視技術人員，請其提供協助（我們可以將此措施修改為建議向專業安裝人員求助）。
如果想獲得各國符合規範的完整清單，請諮詢 Dell 代表。
NOM 資訊（僅墨西哥）
按照墨西哥官方標準 (NOM) 的要求，本文件所述裝置上提供了下列資訊：
進口商： Dell Inc. de Mexico, S.A. de C.V. Pasco de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.
型號：620
- 電源電壓：100-240 V AC
- 頻率：47-63 Hz
- 電流消耗：1.8 A
其他符合規範及安全性
EN 55022 B 級
EN 55024
IEC/EN 60950
CE標誌
• cTUVus 標誌
CB體系認證
Dell 設備的正確處置
有關全球環境符合性以及 Dell 產品的最新資訊，請參閱本產品附帶的 Dell PowerConnect W 系列安全、環保和符合規範資訊文件，或瀏覽我們的網站 www.dell.com。
歐盟 RoHS
Dell 產品也遵守歐盟的 2002/95/EC 號危害物質限用 (Restriction of Hazardous Substances, RoHIS) 法令。歐盟 RoHIS 限制在電氣和電子設備的生產中使用某些有害物質。具體地講，RoHS 法令所規定的限用材料為：鉛 （包括印刷電路元件中使用的焊
料）、鎘、汞、六價鉻及溴。某些 Dell 產品符合 RoHS 法令附錄 7 中所列的豁免規定（關於印刷電路組件所用焊料中的鉛）。產品和包裝上將貼有左圖所示的「RoHS」標籤，以表明其符合該法令的要求。
Dell PowerConnect W-620 控制器
安装指南
版权
版权所有 2010 Aruba Networks, Inc. AirWave®、Aruba Networks®、Aruba Mobility Management System®、及其它注册商标是 Aruba Networks, Inc. 的商标。Dell™、DELL™ 徽标及 PowerConnect™ 是 Dell Inc. 的商标。
版权所有 保留所有权利。本手册规格如有变动，恕不通知。
源于美国。本手册中出现的其它商标都是其各自公司的财产。
开放源代码
某些 Aruba 产品包含由第三方开发的开放源软件代码，其中包括须遵照 GNU 通用公共许可证 (General Public License, GPL)、GNU 宽通用公共许可证 (Lesser General Public License, LGPL) 或其它开放源许可证规定使用的软件代码。可在以下站点上找到所使用的开放源代码：
http://www.arubanetworks.com/open_source
法律声明
任何个人或公司，只要其使用 Aruba Networks, Inc. 交换平台和软件来端接其它厂商的 VPN 客户端设备，即表明该人或公司对此行为承担全部责任，并会代表这些厂商，在 Aruba Networks, Inc. 万一遭受任何以及所有与版权侵犯有关的法律诉讼时，为其承担全部伤害和损失赔偿。
目录
前言....5
综述 5
相关文档....5
联系 Dell....5
第 1 章 关于 W-620 控制器.....7
最低软件要求....7
硬件型号概览 8
正视图....8
ExpressCard 插槽 8
端口 LED 8
后视图....9
交流电源插座....9
10/100BaseT 以太网端口....9
10/100/1000Base-T 千兆位以太网端口 9
串行控制台端口 10
串行控制台端口适配器....10
USB 端口....10
媒体弹出按钮....11
LED 状态指示灯....11
第 2 章 W-620 系列安装 ..... 13
实体安装....13
桌面部署....13
初始设置与网络连接....13
附录 A 规格、安全性与合规性.....15
规格....15
实体规格....15
电源管理规格....15
工作规格....15
存储规格....15
安全性及合规性....15
FCC B 级装置....16
NOM 信息（仅墨西哥）....16
其它合规性及安全性....16
Dell 设备的正确处置.....17
欧盟 RoHS....17
前言
本前言包括以下信息：
- 本手册内容总览
- 供进一步阅读的相关文档列表
- Aruba 支持和服务信息
综述
- 第1章，“关于W-620控制器”（第7页）提供对Aruba 620详细的硬件概览。
- 第2章，“W-620系列安装”（第13页）提供机架安装和安装说明。
- 附录A，“规格、安全性与合规性”（第15页）包含产品技术规格、安全以及合规性信息。
相关文档
本指南中引用了以下文档，可以将它们视为成功执行 Dell 控制器安装和管理所需的完整文档集的组成部分。
- Dell PowerConnect ArubaOS 5.0 快速入门指南
- Dell PowerConnect ArubaOS 5.0 用户指南
- Dell PowerConnect ArubaOS 5.0 命令行参考
联系 Dell
| 网站支持 | |
| 主站点 | www.dell.com |
| 支持站点 | support.dell.com |
| 文档 | support.dell.com/manuals |
| 软件 | https://download.dell-pcw.com |
Dell PowerConnect W-620 系列控制器是一个企业级无线 LAN 控制器。此控制器用于连接、控制接入点 (Access Point, AP) 和无线监测器 (Air Monitor, AM)，以及将它们集成到有线 LAN 系统中。W-620 系列最多能够支持 8 个外置式、已连接园区的 AP。
最低软件要求
W-620 系列控制器要求使用 ArubaOS 5.0.2 或更高版本。
注意：主控制器、其备用主控制器以及它的所有本地控制器都必须运行相同版本的 ArubaOS。当您升级网络并将 W-620 系列控制器安装到您的网络中后，请确认控制器上的软件版本是否与网络其余部分所使用的软件版本一致。
W-620 系列控制器
- 交流电源线（因国家而异）
- 扁型串行电缆 (RJ-45)
- 橡胶脚垫（用于桌面部署）
串行控制台端口适配器（RJ-45转DB9）
- Dell PowerConnect ArubaOS 快速入门指南
- 最终用户许可协议 (End User License Agreement, EULA)
- 安全、环保和合规性信息 (Safety, Environmental, and Regulatory Information, SERI) 文档
- 保修和支持信息 (Warranty and Support Information, WSI) 文档
注意：如果发现任何不正确、缺失或损坏的部件，请通知您的供应商。请尽可能保留包装箱，包括原始包装材料。必要时，可以利用这些材料重新包装装置，将其退回给供应商。
硬件型号概览
正视图
图 1 W-620 系列正视图
W-620 系列配备了一个 ExpressCard 插槽，可用于 EVDO 装置。
端口LED
进行非机架式部署时，W-620系列以前部向外方式摆放。这样做可以将电缆隐藏起来，从而提高美观度。出于同样的考虑，一组用于显示链路活动的LED也安排在这一侧。有关这些LED行为的信息，请参阅表3。
后视图

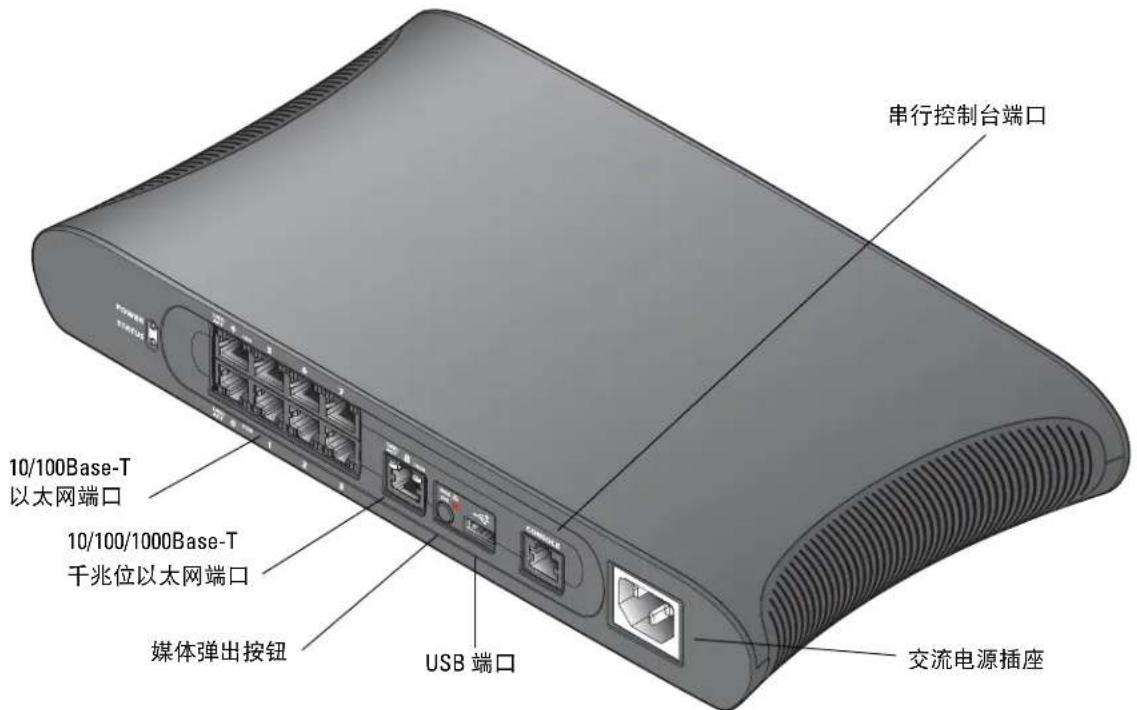

图 2 W-620 系列系列后视图
W-620 系列支持集成式交流供电，装置后部的交流电源插座供与交流电源线 （因国家而异）配合使用。有关电源规格的详细信息，请参阅附录 A，“规格、安全性与合规性”（第 15 页）。
10/100BaseT 以太网端口
W-620 系列上有八个 10/100BaseT 以太网端口。端口 0 至 3 支持以太网供电 (Power over Ethernet, PoE)。端口 4 至 7 不支持 PoE，因此没有配备 PoE LED，而是配备了一个标示为 100、用于指示接口速度的 LED。有关 LED 行为的信息，请参阅表 3。
10/100/1000Base-T 千兆位以太网端口
W-620 系列上有一个 10/100/1000Base-T 千兆位以太网 (RJ-45) 端口。千兆位以太网使用所有八条芯线，每一对芯线都以双向方式使用，也就是说，同一芯线对既用于数据传输，又用于数据接收。图 3 图解说明了 RJ-45 连接器上的 CAT-5 引脚分配。CAT-5 引脚分配将 10/100/1000Base-T 千兆位以太网端口上的以下引脚组对：1/2、3/6、4/5 和 7/8。

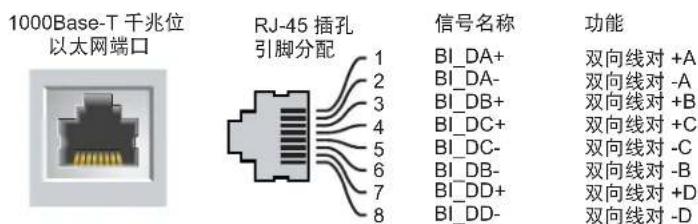

图 3 千兆位以太网端口引脚分配
提供了一个串行控制台端口（请参阅图4），用于与终端相连，以实现直接本地管理。该端口的RJ-45插孔连接器接受带有插头连接器的RS-232串行电缆。

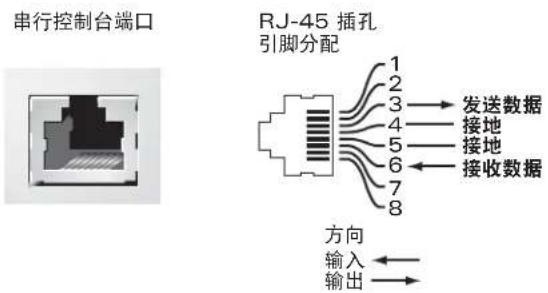

图 4 串行控制台端口引脚分配
表 1 控制台终端设置
| 波特率 | 数据位 | 奇偶校验 | 停止位 | 流控制 | |
| 96008 | 无 | 1 | 无 | ||
小心：请勿将 AP 连接到串行控制台端口。串行控制台端口只兼容 RS-232 装置，不支持非 RS-232 装置，例如 AP。
串行控制台端口适配器
可以使用模块适配器将 RJ-45（插孔）连接器转换为 DB9（插头）连接器。有关完整的详细信息，请参阅图 5。

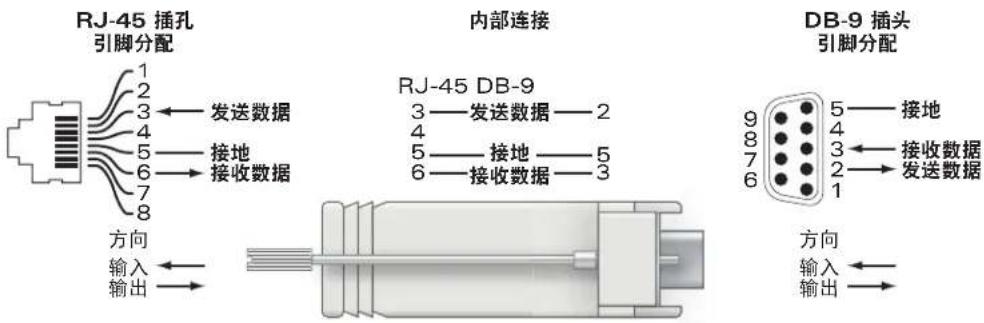

图 5 RJ-45（插孔）转DB-9（插头）模块适配器转换
W-620 系列有一个 USB 2.0 接口。可以通过该接口使用 EVDO/IISPDA 调制解调器，闪存或磁盘存储装置，或打印机。有关配置 USB 装置与 W-620 系列一起使用的详细信息，请参阅 ArubaOS 用户指南。
媒体弹出按钮
W-620系列配备了一个媒体弹出按钮，用户可以利用它安全地弹出存储装置，以及将系统转入待机模式。按下该按钮时，即会卸载通过USB与控制器相连的存储媒体装置。打印机和EVDO装置不受影响。
按媒体弹出按钮会改变 W-620 系列的状态，下表描述了这些状态，以及与使用媒体弹出按钮有关的 LED 行为。
表 2 媒体弹出按钮 LED 行为
| 初始状态 | LED 状态 | 操作 | 状态 LED | 功能 | 操作完成 LED 状态 |
| NAS 媒体运行 | 绿灯常亮 | 按住媒体弹出按钮 1 至 5 秒 | 黄灯闪烁 | 卸载 NAS 媒体 | 黄灯常亮 |
| NAS 媒体卸载 | 黄灯常亮 | 按住媒体弹出按钮 1 至 5 秒 | 黄灯闪烁 | 装载连接的 NAS 装置,并恢复全功能运行 | 绿灯常亮 |
| 运行 | 绿灯常亮 | 按住媒体弹出按钮 5 秒以上 | 红灯闪烁 | 控制器转入待机模式 | 红灯常亮 |
| 运行(卸载 NAS 媒体) | 黄灯常亮 | 按住媒体弹出按钮 5 秒以上 | 红灯闪烁 | 控制器转入待机模式 | 红灯常亮 |
| 待机 | 红灯常亮 按媒体弹出按钮 黄灯闪烁 控制器唤醒 绿灯常亮 | ||||
LED 状态指示灯
表 3 W-620 系列LED 状态指示灯
| LED | 标签 | 功能 | 指示灯 | 状态 |
| 电源 | POWER(电源) | 输入电源状态指示灯 | 亮(绿灯常亮) | 通电 |
| 不亮 | 不通电 | |||
| 状态 | STATUS(状态) | 模块状态指示灯 | 亮(绿灯常亮) | 装置运行中 |
| 亮(红灯常亮) | 装置故障或处于待机状态 | |||
| 亮(黄灯常亮) | 装置正在加载软件 | |||
| 不亮 | 不通电 | |||
| 10/100/1000Base-T端口 | LNK/ACT(链路/工作) | 链路/工作状态指示灯 | 亮(绿灯常亮) | 链路已建立 |
| 亮(绿灯闪烁) | 端口正在传输或接收数据 | |||
| 不亮 | 端口上无链路 | |||
| 1000 | 接口速度 | 亮(绿灯常亮) | 1000 Mbps | |
| 不亮 | 10/100 Mbps | |||
| 10/100Base-T端口 | LINK/ACT(链路/工作) | 链路/工作状态指示灯 | 亮(绿灯常亮) | 链路已建立 |
| 亮(绿灯闪烁) | 端口正在传输或接收数据 | |||
| 不亮 | 端口上无链路 | |||
| PoE(以太网供电) | PoE状态指示灯 | 亮(绿灯常亮) | 正在提供PoE | |
| 亮(黄灯常亮) | 连接的装置请求提供PoE,但端口未提供PoE | |||
| 不亮 | 未提供PoE | |||
| 100 | 接口速度 | 亮(绿灯常亮) | 100 Mbps | |
| 不亮 | 10 Mbps |
安装 W-620 系列控制器需要使用以下工具和设备。
- 交流电源线（因国家而异）
- 部署所需的任何以太网电缆
实体安装
桌面部署
要将 W-620 系列控制器部署在平面（例如桌面）上：
- 将四个安装橡胶垫插入装置底部。
- 将装置置于一个坚固的平面上。
初始设置与网络连接
实体安装完成后，在控制器上运行初始设置，以配置IP地址和其它基本系统信息。有关完整的详细信息和说明，请参阅Dell PowerConnect ArubaOS快速入门指南中有关您的控制器上所安装软件版本的信息。
规格
实体规格
装置尺寸：
- 高度 1.75 英寸（45 毫米）
- 宽度 12.6 英寸（320 毫米）
- 深度 6.8 英寸（173 毫米）
电源管理规格
- 交流输入电压：100-240 V，通用输入
- 交流输入频率：50-60 Hz
- 最大功耗：115 W
- 以太网供电总功率：78 W
- 以太网供电每端口功率：19.5 W
工作规格
- 工作温度范围：0℃至40℃（32°F至104°F）
- 工作湿度范围：5%至95%（相对湿度），无冷凝
存储规格
- 存储温度范围：0℃至50℃（32°F至122°F）
- 存储湿度范围：5%至95%（相对湿度），无冷凝
安全性及合规性
Dell 提供了一个多语言文档，其中包含所有 Dell 硬件产品的国家特定限制以及其它安全性和合规性信息。本产品附带了 Dell PowerConnect W 系列安全、环保和合规性信息文档。
小心：所进行的性能或程序控制或调整如果不是本手册中规定的控制和调整，可能会导致危险的辐射暴露。
本产品符合 21 CFR 第 1 章第 J 分章第 1040.10 部分，以及 IEC 60825-1: 1993、A1: 1997、A2: 2001、IEC 60825-2: 2000。
要继续遵守以上激光安全标准，应在 Aruba 产品中安装由我们认可的供应商生产的、经过认证的 1 类模块。
FCC B 级装置
本设备经测试证明符合 FCC 规章第 15 部分有关 B 级数字装置的限制规定。这些限制旨在对设备在住宅环境中安装时产生的有害干扰提供合理防护。本设备可产生、使用并会发射无线射频能量，如果不按照说明进行安装和使用，有可能对无线电通讯产生有害的干扰。但并不保证特定安装不会发生干扰。如果本设备确实对无线电或电视接收产生了有害干扰（可通过开关设备进行确认），建议用户通过下列其中一种或多种方式纠正干扰：
- 调整接收天线的方向或位置。
- 加大设备与接收器的间隔距离。
- 将设备连接到与接收器不同电路的电源插座上。
- 咨询经销商或有经验的无线电/电视技术人员，请其提供帮助（我们可以将此措施修改为建议向专业安装人员求助）。
如果想获得各国合规性的完整清单，请咨询 Dell 代表。
NOM 信息（仅墨西哥）
按照墨西哥官方标准 (NOM) 的要求，本文档所述装置上提供了下列信息：
进口商： Dell Inc. de Mexico, S.A. de C.V. Pasco de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.
型号：620
- 电源电压：100-240 V AC
- 频率：47-63 Hz
- 电流消耗：1.8A
其它合规性及安全性
EN 55022 B 级
EN 55024
IEC/EN 60950
- CE 标志
- cTUVus 标志
CB体系认证
Dell 设备的正确处置
有关全球环境符合性以及 Dell 产品的最新信息，请参阅本产品附带的 Dell PowerConnect W 系列安全、环保和合规性信息文档，或访问我们的网站 www.dell.com。
欧盟 RoHS
Dell 产品也遵守欧盟的 2002/95/EC 号危害物质限用 (Restriction of Hazardous Substances, RoHS) 法令。欧盟 RoHS 限制在电气和电子设备的生产中使用某些有害物质。具体地讲，RoHS 法令所规定的限用材料为：铅（包括印刷电路组件中使用的焊
料）、镉、汞、六价铬及溴。某些 Dcll 产品符合 RoHS 法令附录 7 中所列的豁免规定（关于印刷电路组件所用焊料中的铅）。产品和包装上将贴有左图所示的 “RoIIS” 标签，以表明其符合该法令的要求。
