Produkttyp	Drahtloser LAN-Controller (WLAN)
Marke	Dell
Modell	PowerConnect W620
Abmessungen (H x B x T)	4,5 x 32 x 17,3 cm
Gewicht	Etwa 1,5 kg
Stromversorgung	100-240 V AC, 50-60 Hz, 115 W max (inklusive PoE)
Maximale Leistungsaufnahme	115 Watt
Gesamt-PoE-Leistung	78 Watt (19,5 W pro Port an den Ports 0 bis 3)
Netzwerkanschlüsse	8 Ethernet-Ports 10/100Base-T (davon 4 PoE) + 1 Gigabit-Port 10/100/1000Base-T
Serieller Konsolenport	RJ-45 (RS-232) mit beiliegendem DB9-Adapter
USB-Anschlüsse	1 USB-2.0-Anschluss (Unterstützung für EVDO, Speicher, Drucker)
ExpressCard-Steckplatz	Ja (für EVDO-Gerät)
Maximale Anzahl unterstützter Access Points	8
Erforderliche Software	ArubaOS 5.0.2 oder höher
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	5 % bis 95 % ohne Kondensation
Lagertemperatur	0 °C bis 50 °C
Lagerfeuchtigkeit	5 % bis 95 % ohne Kondensation
Sicherheitsnormen	FCC Klasse B, EN 55022/55024, IEC/EN 60950, CE, cTUVus, CB-Schema
Lieferumfang	Controller, Netzkabel, flaches serielles Kabel, Gummifüße, RJ-45/DB9-Konsolenadapter, Kurzanleitung, rechtliche Dokumente
Status-LEDs	Betrieb (dauerhaft grün), Status (grün/rot/orange), Link/Aktivität pro Port, 100/1000, PoE
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden. Vor der Reinigung das Gerät vom Netz trennen.
Entsorgung	Entspricht der WEEE-Richtlinie. Nicht im Hausmüll entsorgen. Informationen zum Recycling finden Sie im SERI-Dokument oder auf www.dell.com.

Häufig gestellte Fragen - PowerConnect W620 DELL

Wie setze ich den PowerConnect W620-Controller auf die Werkseinstellungen zurück?

Das Zurücksetzen auf die Werkseinstellungen erfolgt in der Regel über die Befehlszeilenschnittstelle (CLI) oder durch Gedrückthalten der USB-Auswurftaste für mehr als 5 Sekunden, um in den Ruhezustand zu wechseln, und anschließendem Neustart. Genaue Anweisungen finden Sie im ArubaOS-Handbuch.

Welche ArubaOS-Version wird für den W620 benötigt?

Der W620-Controller benötigt ArubaOS 5.0.2 oder höher. Stellen Sie sicher, dass alle Controller im Netzwerk die gleiche Version ausführen.

Wie konfiguriere ich die IP-Adresse des Controllers zum ersten Mal?

Verbinden Sie sich mit dem seriellen Konsolenport (RJ-45) über ein Terminal mit 9600 Baud, 8 Bits, keine Parität, 1 Stoppbit. Rufen Sie die CLI-Eingabeaufforderung auf und verwenden Sie den Befehl configure terminal und dann interface vlan 1, um die IP-Adresse festzulegen. Weitere Informationen finden Sie im Dell PowerConnect ArubaOS-Schnellstartleitfaden.

Welche Ports liefern PoE-Strom?

Die Ethernet-Ports 0 bis 3 unterstützen PoE (Power over Ethernet) mit einer maximalen Leistung von 19,5 W pro Port. Die Ports 4 bis 7 liefern kein PoE.

Kann ich einen Access Point an den seriellen Konsolenport anschließen?

Nein, der serielle Konsolenport ist für RS-232-Geräte reserviert. Schließen Sie niemals einen Access Point oder ein anderes Nicht-RS-232-Gerät an diesen Port an, da dies zu Hardwareschäden führen könnte.

Wie verwende ich die USB-Auswurftaste?

Die USB-Auswurftaste dient zum sicheren Aushängen eines angeschlossenen NAS-Speichers (1 bis 5 Sekunden drücken) oder zum Versetzen des Controllers in den Ruhezustand (länger als 5 Sekunden drücken). Die Status-LED ändert je nach Aktion ihre Farbe.

Was tun, wenn die Status-LED dauerhaft rot leuchtet?

Eine dauerhaft rote Status-LED zeigt an, dass das Gerät einen Fehler hat oder sich im Ruhezustand befindet. Wenn das Gerät eingeschaltet ist und die LED weiterhin rot leuchtet, überprüfen Sie die Stromanschlüsse und sehen Sie sich die Logs über die Konsole oder die Weboberfläche an.

Wie installiere ich den Controller auf einem Tisch?

Befestigen Sie die vier mitgelieferten Gummifüße an der Unterseite des Geräts und stellen Sie den Controller auf eine ebene, harte Oberfläche. Sorgen Sie für ausreichende Belüftung.

Welche Kabel werden mit dem PowerConnect W620 mitgeliefert?

Die Verpackung enthält ein Netzkabel (länderspezifisch), ein flaches serielles RJ-45-Kabel und einen RJ-45-auf-DB9-Adapter für den Konsolenport. Ethernet-Kabel sind nicht im Lieferumfang enthalten.

Unterstützt der Controller die Rackmontage?

Ja, der PowerConnect W620 kann in ein Rack eingebaut werden. Die Abmessungen (1U) sind geeignet. Informationen zur Rackmontage finden Sie in Kapitel 2 des Installationshandbuchs.

BEDIENUNGSANLEITUNG PowerConnect W620 DELL

Installationsanleitung

Copyright

© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, und andere eingetragene Marken sind Marken von Aruba Networks, Inc. Dell™, das DELL™-Logo und PowerConnect™ sind Marken von Dell Inc.

Alle Rechte vorbehalten. Spezifikationen in diesem Handbuch können ohne Ankündigung geändert werden.

Hergestellt in den USA. Alle anderen Marken, die in diesem Handbuch erwähnt werden, sind das Eigentum der jeweiligen Unternehmen.

Open Source Code

Bestimmte Aruba-Produkte enthalten Open Source-Softwarecode, der von Drittanbietern entwickelt wurde, darunter Softwarecode gemäß GNU General Public License (GPL), GNU Lesser General Public License (LGPL) oder anderen Open Source-Lizenzen. Den Open Source Code finden Sie auf dieser Website:

http://www.arubanetworks.com/open_source

Rechtliche Hinweise

Die Verwendung von Switching-Plattformen und Software von Aruba Networks, Inc. durch Einzelpersonen oder Unternehmen zur Terminierung von VPN-Client-Geräten anderer Hersteller stellt die vollständige Anerkennung der Haftbarkeit dieser Einzelpersonen oder dieses Unternehmens für diese Aktion dar und enthebt Aruba Networks, Inc. zur Gänze aller rechtlichen Maßnahmen, die bezüglich der Verletzung des Urheberrechts im Namen dieser Hersteller ergriffen werden.

Inhalt

Vorwort....5

Allgemeine Übersicht 5

Verwandte Dokumentation 5

Kontaktaufnahme mit Dell 5

Kapitel 1 Der W-620 Controller....7

Mindestvoraussetzungen für die Software....7

Hardwaremodellübersicht 8

Vorderansicht....8

ExpressCard-Steckplatz....8

Anschluss-LEDs 8

Rückansicht....9

Netzstromanschluss 9

10/100BaseT-Ethernet-Ports 9

10/100/1000Base-T-Gigabit-Ethernet-Port 9

Serielle Konsolenschnittstelle 10

Adapter für die serielle Konsolenschnittstelle....10

USB-Anschlüsse 10

Auswurftaste für Medien....11

LED-Statusanzeigen....11

Kapitel 2 W-620 Serie - Installation ....13

Physische Installation....13

Aufstellung 13

Erstmalige Einrichtung und Netzwerkkonnektivität ....13

Anhang A Technische Daten, Sicherheit und Konformität....15

Spezifikationen....15

Physische Spezifikationen 15

Stromversorgungsspezifikationen....15

Betriebsspezifikationen....15

Lagerungsspezifikationen 15

Sicherheits- und Zulassungsbestimmungen 15

FCC Class B-Gerät....16

NOM-Informationen (nur Mexiko)....16

Zusätzliche Konformitäts- und Sicherheitsbestimmungen ....16

Ordnungsgemäße Entsorgung von Dell-Geräten.... 17

RoHS-Richtlinie der Europäischen Union 17

Vorwort

Dieses Vorwort enthält die folgenden Informationen:

• Überblick über den Inhalt des vorliegenden Handbuchs
• Liste verwandter Dokumentationen
  • Hinweise zum Support und Service von Aruba

Allgemeine Übersicht

• Kapitel 1, „Der W-620 Controller“ auf Seite 7 enthält einen ausführlichen Überblick über die Hardware des Aruba 620
• Kapitel 2, „W-620 Serie - Installation“ auf Seite 13 bietet Informationen zur Rack-Montage und Installation
• Anhang A, „Technische Daten, Sicherheit und Konformität“ auf Seite 15 enthält technische Daten und Informationen zur Sicherheit und Richtlinienkonformität

Verwandte Dokumentation

Die folgenden Handbücher und Anleitungen werden im vorliegenden Handbuch als Referenz angegeben und gelten als Bestandteile der vollständigen Dokumentation, die für die erfolgreiche Bereitstellung und Verwaltung eines Dell Controllers erforderlich ist.

• Dell PowerConnect ArubaOS 5.0 Quick Start Guide
• Dell PowerConnect ArubaOS 5.0 User Guide
• Dell PowerConnect ArubaOS 5.0 Command Line Reference

Kontaktaufnahme mit Dell

Website-Support
Hauptsite www.dell.com
Support-Site support.dell.com
Dokumentation support.dell.com/manuals
Software https://download.dell-pcw.com

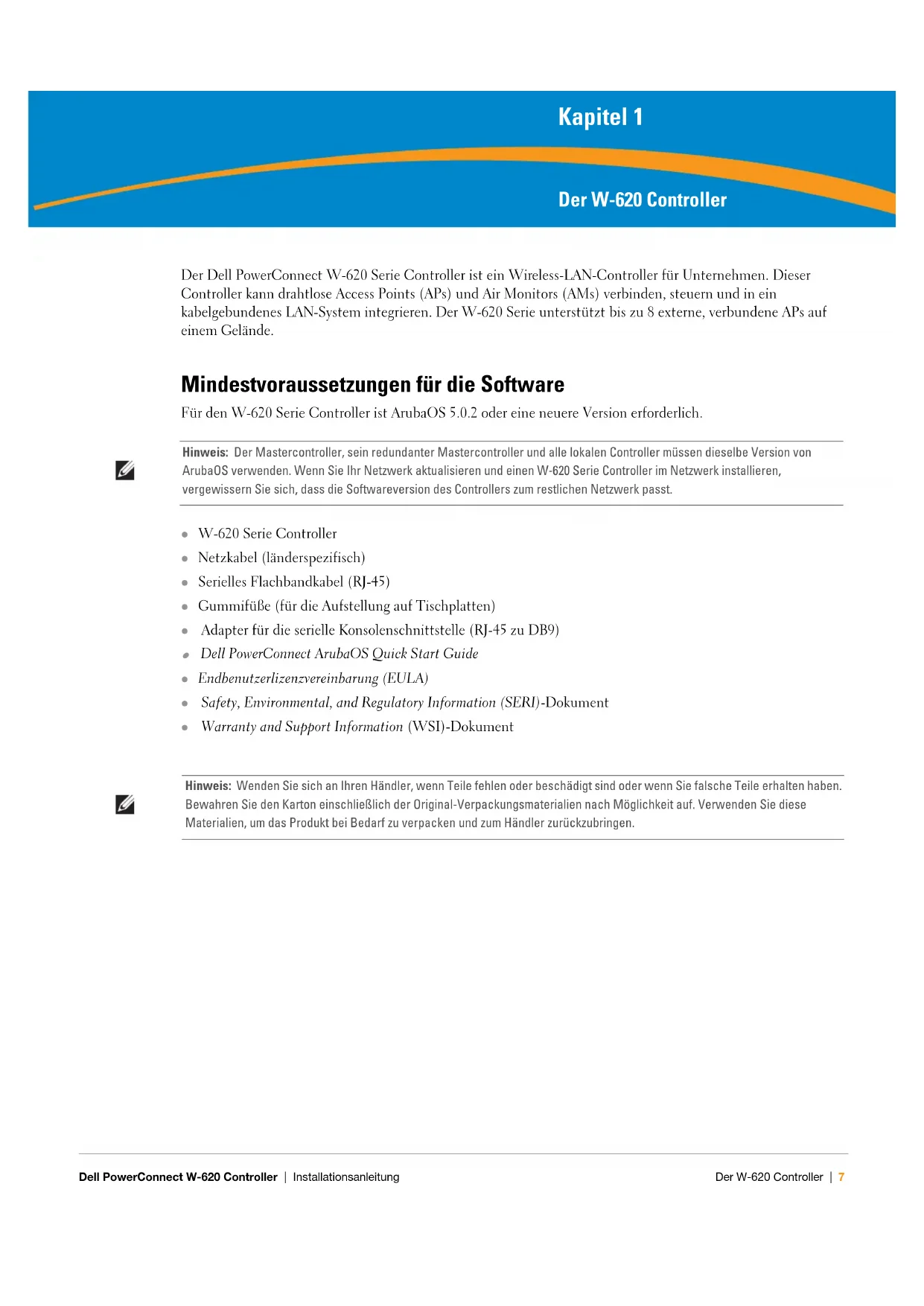

Der Dell PowerConnect W-620 Serie Controller ist ein Wireless-LAN-Controller für Unternehmen. Dieser Controller kann drahtlose Access Points (APs) und Air Monitors (AMs) verbinden, steuern und in ein kabelgebundenes LAN-System integrieren. Der W-620 Serie unterstützt bis zu 8 externe, verbundene APs auf einem Gelände.

Mindestvoraussetzungen für die Software

Für den W-620 Serie Controller ist ArubaOS 5.0.2 oder eine neuere Version erforderlich.

Hinweis: Der Mastercontroller, sein redundanter Mastercontroller und alle lokalen Controller müssen dieselbe Version von ArubaOS verwenden. Wenn Sie Ihr Netzwerk aktualisieren und einen W-620 Serie Controller im Netzwerk installieren, vergewissern Sie sich, dass die Softwareversion des Controllers zum restlichen Netzwerk passt.

• W-620 Serie Controller
• Netzkabel (länderspezifisch)
• Serielles Flachbandkabel (RJ-45)
• Gummifüße (für die Aufstellung auf Tischplatten)
- Adapter für die serielle Konsolenschnittstelle (RJ-45 zu DB9)
• Dell PowerConnect ArubaOS Quick Start Guide
• Endbenutzerlizenzvereinbarung (FULA)
• Safety, Environmental, and Regulatory Information (SERI)-Dokument
• Warranty and Support Information (WSI)-Dokument

Hinweis: Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf. Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und zum Händler zurückzubringen.

Hardwaremodellübersicht

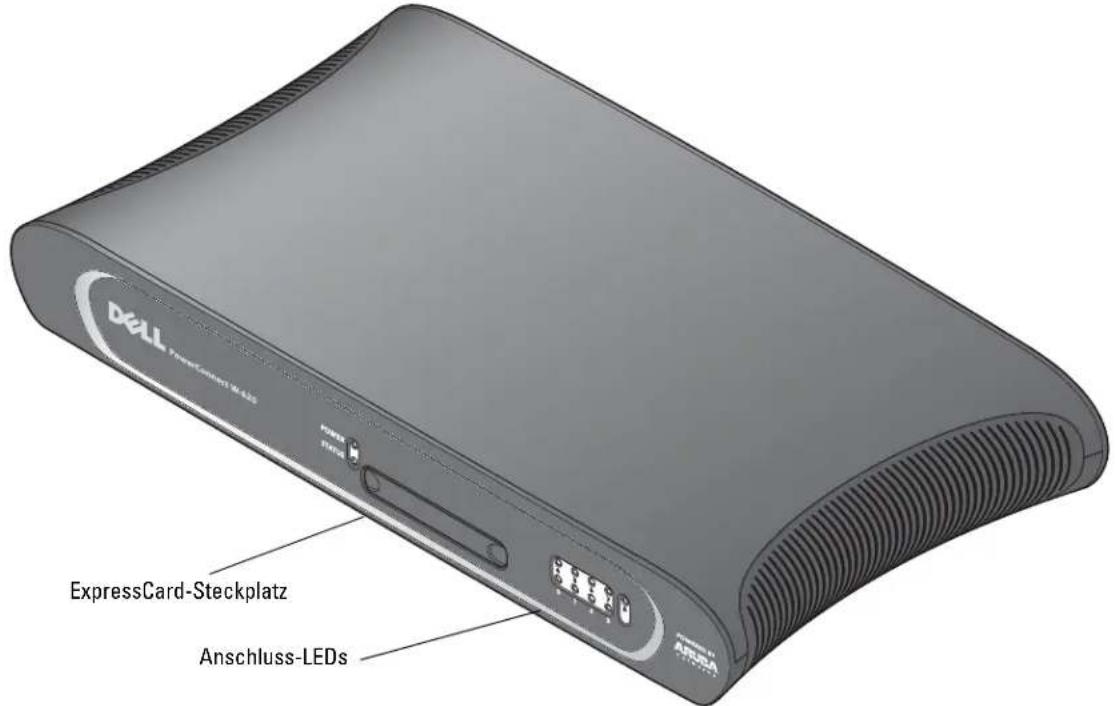

Vorderansicht

Abbildung 1 W-620 Serie Vorderansicht

ExpressCard-Steckplatz

Der W-620 Serie ist mit einem ExpressCard-Steckplatz ausgestattet, der für ein EVDO-Gerät verwendet werden kann.

Anschluss-LEDs

Bei Aufstellungen ohne Rack wird der W-620 Serie mit der Vorderseite nach vorne aufgestellt. Auf diese Weise können die Kabel für einen optisch besseren Eindruck verborgen werden. Deshalb befinden sich die LEDs, die Informationen zur Verbindungsaktivität an den Ports anzeigen, auf dieser Seite. Informationen zu diesen LEDs finden Sie in Tabelle 3.

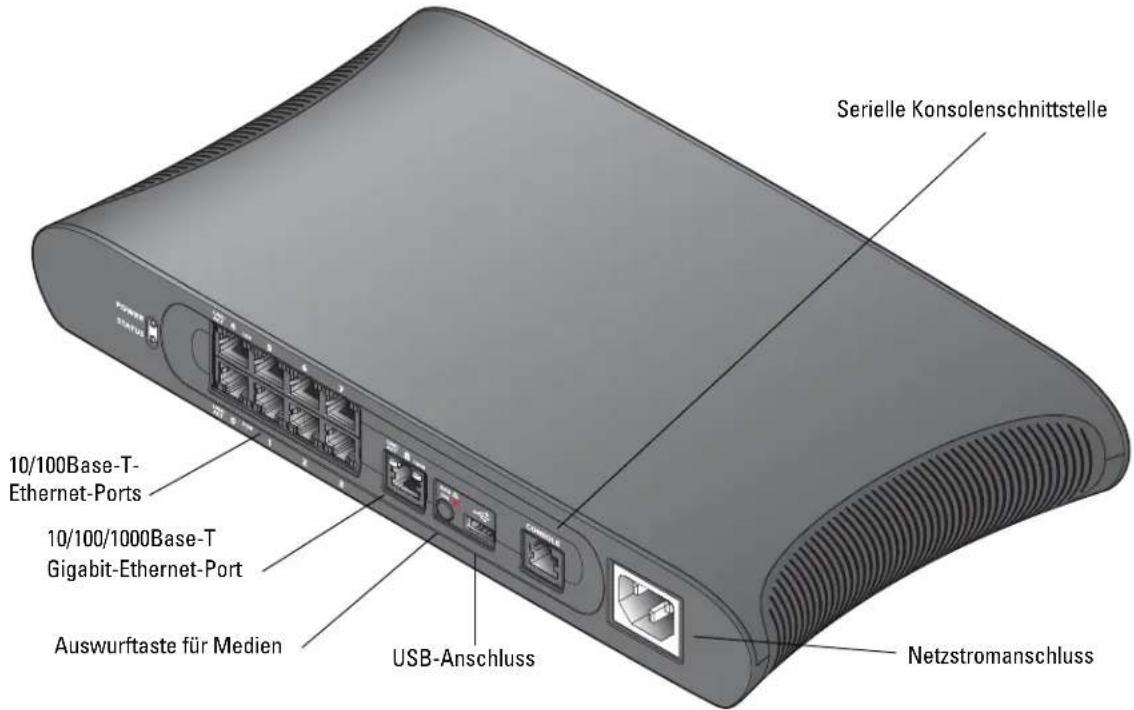

Rückansicht

Abbildung 2 W-620 Serie Rückansicht

Netzstromanschluss

Der W-620 Serie unterstützt die integrierte Netzstromversorgung. An den Netzstromanschluss auf der Rückseite des Geräts kann ein Netzkabel angeschlossen werden (länderspezifisch). Weitere Informationen zur Stromversorgung finden Sie unter Anhang A, „Technische Daten, Sicherheit und Konformität“ auf Seite 15.

10/100BaseT-Ethernet-Ports

Es gibt acht 10/100BaseT-Ethernet-Anschlüsse am W-620 Serie. Die Ports 0 bis 3 unterstützen Power over Ethernet (PoE). Die Ports 4 bis 7 unterstützen PoE nicht und haben keine PoE-LED. Stattdessen verfügen sie über eine mit „100“ gekennzeichnete LED, die die Schnittstellengeschwindigkeit angibt. Informationen über die Anzeigemuster der LEDs finden Sie in Tabelle 3.

10/100/1000Base-T-Gigabit-Ethernet-Port

Der W-620 Serie verfügt über einen 10/100/1000Base-T-Gigabit-Ethernet-Port (RJ-45). Gigabit-Ethernet nutzt alle acht Leitungen und jedes Paar wird bidirektional verwendet, sodass dieselben Paare sowohl für die Datenübertragung als auch für den Empfang verwendet werden. Abbildung 3 zeigt die CAT-5-Pin-Belegung für einen RJ-45-Anschluss. Die CAT-5-Pin-Belegung fasst jeweils die folgenden Pins bei einem 10/100/1000Base-T-Gigabit-Ethernet-Anschluss zu Paaren zusammen: 1/2, 3/6, 4/5 und 7/8.

Abbildung 3 Pin-Belegung des Gigabit-Ethernet-Ports

1000Base-T Gigabit-Ethernet-Port

RJ-45-Buchse Pin-Belegung

Signalname

BI DA+ Bidirektionales Paar +A
BI DA- Bidirektionales Paar -A
BI DB+ Bidirektionales Paar +B
BI_DC+ Bidirektionales Paar +C
BI_DC- Bidirektionales Paar -C
BI_DB- Bidirektionales Paar -B
BI_DD+ Bidirektionales Paar +D
BI DD- Bidirektionales Paar -D

Serielle Konsolenschnittstelle

Eine serielle Konsolenschnittstelle (siche Abbildung 4) steht für den Anschluss an ein Terminal zur Verfügung, um die direkte lokale Verwaltung zu ermöglichen. An die RJ-45-Buchse kann ein serielles Kabel (RS-232) mit Stecker angeschlossen werden.

Abbildung 4 Serielle Konsolenschnittstelle - Pin-Belegung

Serielle Konsolenschnittstelle

RJ-45-Buchse Pin-Belegung

Kommunikationseinstellungen für den seriellen Anschluss sind in Tabelle 1 aufgeführt.

Tabelle 1 Konsolenterminaleinstellungen

Baudrate	Datenbits	Parität	Stoppbits	Flusssteuerung
9600 8 Keine	1 Keine

Vorsicht: Schließen Sie keinen AP an die serielle Konsolenschnittstelle an. Die serielle Konsolenschnittstelle ist nur mit RS-232-Geräten kompatibel. Andere Geräte als RS-232-Geräte, zum Beispiel APs, werden nicht unterstützt.

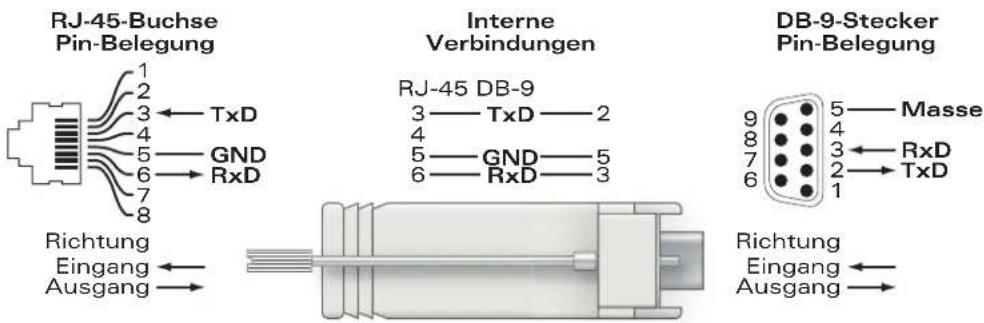

Adapter für die serielle Konsolenschnittstelle

Mit einem modularen Adapter kann die RJ-45-Buchse in einen DB9-Stecker umgewandelt werden. Details können Sie Abbildung 5 entnehmen.

Abbildung 5 Umwandlung der RJ-45-Buchse zum DB-9-Stecker mit modularem Adapter

USB-Anschlüsse

Der W-620 Serie ist mit einem USB 2.0-Anschluss ausgestattet. Über diese Schnittstelle kann ein EVDO/HSPDA-Modem, Flash- oder Festplattenspeichergerät oder Drucker angeschlossen werden. Weitere Informationen zur Konfiguration und Verwendung von USB-Geräten mit dem W-620 Serie finden Sie im ArubaOS User Guide.

Auswurftaste für Medien

Der W-620 Serie verfügt über eine Medienauswurftaste, mit der ein Speichergerät sicher entfernt werden kann und das System in den Standbymodus versetzt wird. Wenn Sie auf die Taste drücken, erfolgt das Unmounten des über USB an den Controller angeschlossenen Speichergeräts. Drucker und EVDO-Geräte sind davon nicht betroffen.

Durch das Betätigen der Medienauswurftaste wird der Status des W-620 Serie geändert. In der folgenden Tabelle sind die Status und LED-Muster aufgeführt, die mit der Verwendung der Medienauswurftaste verknüpft sind.

Tabelle 2 Verhalten der LED der Medienauswurftaste

Anfänglicher Status	LED-Status Aktion	Status-LED Funktion			LED nach Abschluss der Aktion
NAS-Medium betriebsbereit	Durchgehend grün Medienauswurftaste für 1 bis 5 Sekunden gedrückt halten		Gelb blinkend NAS-	Medien unmounten Durchgehend gelb
Bereitstellung der NAS-Medien aufgehoben (unmounted)	Durchgehend gelb Medienauswurftaste für 1 bis 5 Sekunden gedrückt halten		Gelb blinkend Angeschlossene NAS-Geräte mounten und zum voll funktionsfähigen Betrieb zurückkehren		Durchgehend grün
Betriebsbereit Durchgehend grün Medienauswurftaste länger als 5 Sekunden gedrückt halten			Rot blinkend Controller wechselt in den Standbymodus		Durchgehend rot
Betrieb mit nicht bereitgestellten NAS-Medien (unmounted)	Durchgehend gelb Medienauswurftaste länger als 5 Sekunden gedrückt halten		Rot blinkend Controller wechselt in den Standbymodus		Durchgehend rot
Standby	Durchgehend rot	Medienauswurftaste drücken	Gelb blinkend	Controller-Reaktivierung	Durchgehend grün

LED-Statusanzeigen

Tabelle 3 W-620 Serie LED-Statusanzeigen

LED	Bezeichnung	Funktion	Anzeige	Status
Stromversorgung	POWER	Statusanzeige des Eingangsstroms	Ein (durchgehend grün)	Stromversorgung ein
			Aus	Kein Strom
Status	STATUS	Statusanzeige des Moduls	Ein (durchgehend grün)	Gerät ist betriebsbereit
			Ein (durchgehend rot)	Gerät ist ausgefallen oder im Standbymodus
			Ein (durchgehend gelb)	Gerät lädt Software
			Aus	Kein Strom
10/100/1000Base-T-Port	LNK/ACT	Verbindungs-/Aktivitätsanzeige	Ein (durchgehend grün)	Verbindung wurde hergestellt
			Ein (grün blinkend)	Port sendet oder empfängt Daten
			Aus	Keine Verbindung am Port
	1000	Schnittstellengeschwindigkeit	Ein (durchgehend grün)	1000 Mbit/s
			Aus	10/100 Mbit/s

Tabelle 3 W-620 Serie LED-Statusanzeigen

LED	Bezeichnung	Funktion	Anzeige	Status
10/100Base-T-Ports	LINK/ACT	Verbindungs-/Aktivitätsanzeige	Ein (durchgehend grün)	Verbindung wurde hergestellt
			Ein (grün blinkend) Port sendet oder empfängt Daten
			Aus Keine Verbindung am Port
	PoE PoE-Statusanzeige Ein (durchgehend grün) PoE wird bereitgestellt
				Ein (durchgehend gelb) Das angeschlossene Gerät hat PoE angefordert, PoE wird jedoch nicht vom Port bereitgestellt
				Aus PoE wird nicht bereitgestellt
	100	Schnittstellengeschwindigkeit	Ein (durchgehend grün) 100 Mbit/s
			Aus 10 Mbit/s

Folgendes ist für die Installation eines W-620 Serie Controllers erforderlich.

• Netzkabel (länderspezifisch)
• Für die Bereitstellung erforderliche Ethernet-Kabel

Physische Installation

Aufstellung

Bei Aufstellung des W-620 Serie Controllers auf einer ebenen Oberfläche, zum Beispiel auf einer Tischplatte:

1. Bringen Sie die vier Gummifüße an der Unterseite des Geräts an.
2. Stellen Sie das Gerät auf einer festen, ebenen Oberfläche auf.

Erstmalige Einrichtung und Netzwerkkonnektivität

Nach Abschluss der physischen Installation führen Sie das erstmalige Setup auf dem Controller aus, um die IP-Adresse und andere grundlegenden Systeminformationen zu konfigurieren. Ausführliche Anweisungen finden Sie im Dell PowerConnect ArubaOS Quick Start Guide (Kurzanleitung) für die auf Ihrem Controller installierte Softwareversion.

Spezifikationen

Physische Spezifikationen

Geräteabmessungen:

• Höhe 45 mm
• Breite 320 mm
• Tiefe 173 mm

Stromversorgungsspezifikationen

• AC-Eingangsspannung: 100-240 V, Universalcingang
• Eingangsfrequenz: 50-60 Hz
• Maximaler Energieverbrauch: 115 Watt
• PoE-Gesamtkapazität: 78 Watt
• PoE-Kapazität pro Anschluss: 19,5 Watt

Betriebsspezifikationen

• Temperatur bei Betrieb: 0°C bis 40°C
• Luftfeuchtigkeit bei Betrieb: 5% bis 95% (relative Luftfeuchtigkeit), nicht kondensierend

Lagerungsspezifikationen

• Temperatur bei Lagerung: 0°C bis 50°C
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% (relative Luftfeuchtigkeit), nicht kondensierend

Sicherheits- und Zulassungsbestimmungen

Dell stellt ein mehrsprachiges Dokument bereit, das landesspezifische Einschränkungen sowie zusätzliche Sicherheits- und Zulassungsbestimmungen für Hardwareprodukte von Dell enthält. Das Dokument Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information haben Sie mit diesem Produkt erhalten.

Vorsicht: Die Verwendung von Bedienelementen, die Änderung von Einstellungen und die Durchführung von Schritten, die in diesem Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher Strahlung führen.

Dieses Produkt entspricht 21 CFR Kapitel I, Unterkapitel J, Teil 1040.10, und IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000.

Zur fortgesetzten Konformität mit den oben genannten Laser-Sicherheitsstandards sollten in Aruba-Produkten nur zugelassene Module der Klasse 1 von unseren anerkannten Anbietern installiert werden.

FCC Class B-Gerät

Dieses Gerät wurde getested und erfüllt die Bedingungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind dafür ausgelegt, weitgehenden Schutz gegen schädliche Interferenz zu gewährleisten, wenn das Gerät in einer Wohnumgebung betrieben wird. Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese auch abstrahlen; es kann möglicherweise schädliche Funkstörungen verursachen, wenn es nicht den Anleitungen entsprechend installiert und verwendet wird. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen beim Funk- und Fernsehempfang verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu oder an einem anderen Ort aus.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht zum selben Stromkreis gehört, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an einen erfahrenen Funk/TV-Techniker.

Wenn Sie eine vollständige Liste der länderspezifischen Regulierungen erhalten möchten, wenden Sie sich bitte an Ihren Dell-Kundenbetreuer.

NOM-Informationen (nur Mexiko)

Die folgenden Informationen werden zu dem in diesem Dokument beschriebenen Gerät gemäß den Bestimmungen der offiziellen mexikanischen Standards (NOM) bereitgestellt:

Importeur: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.

Modellnummer: 620

• Netzstrom: 100-240 V AC
• Frequenz: 47-63 Hz
• Stromverbrauch: 1,8 A

Zusätzliche Konformitäts- und Sicherheitsbestimmungen

• EN 55022 Class B
EN 55024
IEC/EN 60950
• CE-Kennzeichnung
• cTUVus-Kennzeichnung
• Zertifiziert gemäß CB Scheme

Ordnungsgemäße Entsorgung von Dell-Geräten

Die aktuellsten Informationen zur Konformität mit globalen Umweltschutzrichtlinien und Dell-Produkten finden Sie im Dokument Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information, das Sie mit diesem Produkt erhalten haben, oder auf unserer Website unter www.dell.com.

RoHS-Richtlinie der Europäischen Union

Dell-Produkte erfüllen die RoIIS-Richtlinie 2002/95/EC (Restriction of Hazardous Substances, Beschränkung gefährlicher Substanzen). Die RoIIS-Richtlinie der EU schränkt die Verwendung gefährlicher Substanzen bei der Herstellung von elektrischen und elektronischen Produkten ein. Insbesondere Blei (einschließlich Lötzinn in elektronischen Leiterplatten), Cadmium, Quecksilber, sechwertiges Chrom und Brom gehören laut RoHS-Richtlinie zu den einzuschränkenden Werkstoffen. Für einige Dell-Produkte gelten die Ausnahmen, die in Anhang 7 der RoHS-Richtlinie aufgeführt sind Lötzinn in elektronischen Leiterplatten). Produkte und Verpackung sind mit dem RoHS-Kennzeichen (links abgebildet) gckennzeichnet, um die Konformität mit dieser Richtlinien anzuzcigen.
