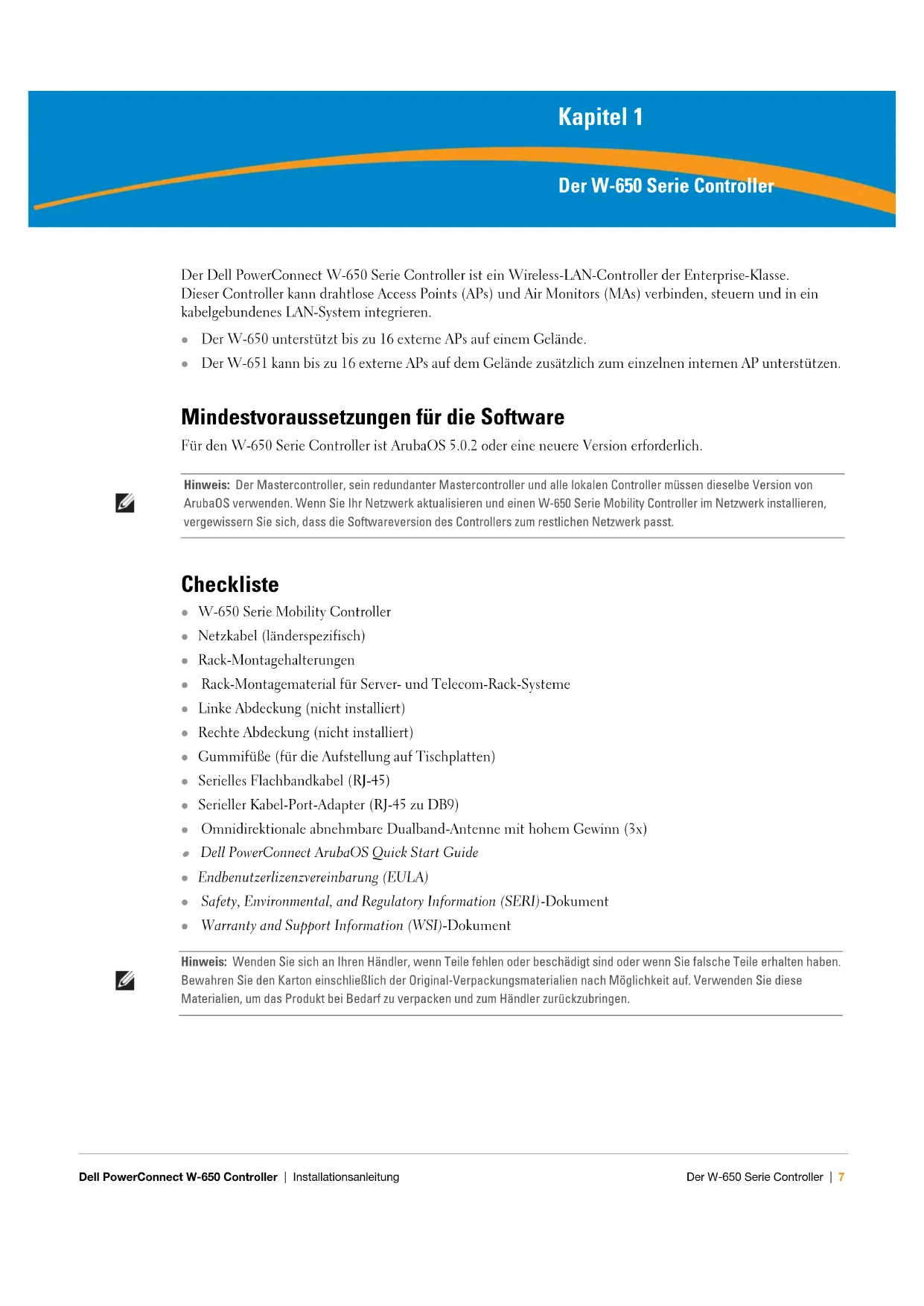

Dell PowerConnect ArubaOS 5.0 Command Line Reference Kontaktaufnahme mit Dell Website-Support Hauptsite www.dell.com Support-Site support.dell.com Dokumentation support.dell.com/manuals Software https://download.dell-pcw.com Vorwort6 |Vorwort Dell PowerConnect W-650 Controller | InstallationsanleitungDell PowerConnect W-650 Controller | Installationsanleitung Der W-650 Serie Controller | 7 Kapitel 1 Der W-650 Serie Controller Der Dell PowerConnect W-650 Serie Controller ist ein Wireless-LAN-Controller der Enterprise-Klasse. Dieser Controller kann drahtlose Access Points (APs) und Air Monitors (MAs) verbinden, steuern und in ein kabelgebundenes LAN-System integrieren. z Der W-650 unterstützt bis zu 16 externe APs auf einem Gelände. z Der W-651 kann bis zu 16 externe APs auf dem Gelände zusätzlich zum einzelnen internen AP unterstützen. Mindestvoraussetzungen für die Software Für den W-650 Serie Controller ist ArubaOS 5.0.2 oder eine neuere Version erforderlich. Checkliste z W-650 Serie Mobility Controllerz Netzkabel (länderspezifisch)z Rack-Montagehalterungen z Rack-Montagematerial für Server- und Telecom-Rack-Systeme z Linke Abdeckung (nicht installiert)z Rechte Abdeckung (nicht installiert)z Gummifüße (für die Aufstellung auf Tischplatten)z Serielles Flachbandkabel (RJ-45)z Serieller Kabel-Port-Adapter (RJ-45 zu DB9) z Omnidirektionale abnehmbare Dualband-Antenne mit hohem Gewinn (3x)

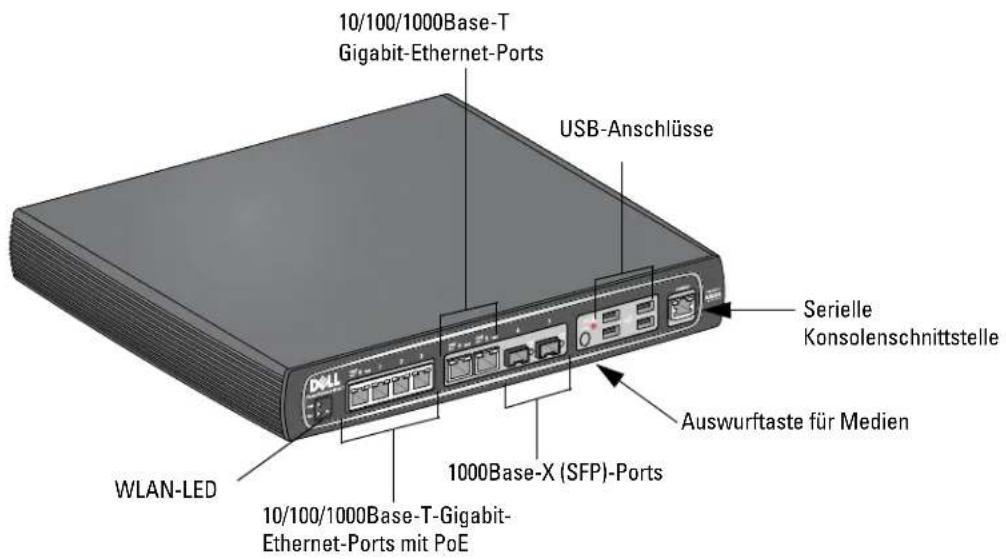

Dell PowerConnect ArubaOS Quick Start Guide z Endbenutzerlizenzvereinbarung (EULA) z Safety, Environmental, and Regulatory Information (SERI)-Dokument z Warranty and Support Information (WSI)-Dokument Hinweis: Der Mastercontroller, sein redundanter Mastercontroller und alle lokalen Controller müssen dieselbe Version von ArubaOS verwenden. Wenn Sie Ihr Netzwerk aktualisieren und einen W-650 Serie Mobility Controller im Netzwerk installieren, vergewissern Sie sich, dass die Softwareversion des Controllers zum restlichen Netzwerk passt. Hinweis: Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind oder wenn Sie falsche Teile erhalten haben. Bewahren Sie den Karton einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf. Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und zum Händler zurückzubringen.8 | Der W-650 Serie Controller Dell PowerConnect W-650 Controller | Installationsanleitung Hardwaremodellübersicht Vorderansicht Abbildung 1 W-650 Serie Vorderansicht 1000Base-X (SFP)-Ports Es stehen zwei 1000Base-X-Ports ausschließlich für faseroptische Konnektivität zur Verfügung. Sie sind zur Verwendung mit SFP-Modulen (Mini-GBICs) der Dell W-Serie konzipiert. Wenn Sie kompatible SFP-Module erwerben möchten, wenden Sie sich an Ihren Dell-Vertriebsrepräsentanten. 10/100/1000Base-T-Gigabit-Ethernet-Ports Es stehen sechs 10/100/1000Base-T-Gigabit-Ethernet-Ports (RJ-45) am W-650 Serie zur Verfügung. Gigabit- Ethernet nutzt alle acht Leitungen und jedes Paar wird bidirektional verwendet, sodass dieselben Paare sowohl für die Datenübertragung als auch für den Empfang verwendet werden. Abbildung 2 zeigt die CAT-5-Pin-Belegung für einen RJ-45-Anschluss. Die CAT-5-Pin-Belegung fasst jeweils die folgenden Pins bei einem 10/100/1000Base-T- Gigabit-Ethernet-Anschluss zu Paaren zusammen: 1/2, 3/6, 4/5 und 7/8. Abbildung 2 Pin-Belegung des Gigabit-Ethernet-Ports 10/100/1000Base-T-Gigabit- Ethernet-Ports mit PoE 1000Base-X (SFP)-Ports USB-Anschlüsse 10/100/1000Base-T Gigabit-Ethernet-Ports Auswurftaste für Medien Serielle Konsolenschnittstelle WLAN-LED Hinweis: Dell testet und unterstützt Glasfaserleitungen von Dell innerhalb des Controllersystems. Faseroptische Leitungen anderer Hersteller werden nicht getestet oder unterstützt; Dell kann deshalb die einwandfreie Funktionalität von Glasfaserleitungen anderer Hersteller, die in einem Dell-System verwendet werden, nicht garantieren. 1000Base-T Gigabit- Ethernet-PortRJ-45-BuchsePin-BelegungSignalname

BI_DC+BI_DC-BI_DD+BI_DD-BI_DA+BI_DA-BI_DB+BI_DB-FunktionBidirektionales Paar +CBidirektionales Paar -CBidirektionales Paar +DBidirektionales Paar -DBidirektionales Paar +ABidirektionales Paar -ABidirektionales Paar +BBidirektionales Paar -BDell PowerConnect W-650 Controller | Installationsanleitung Der W-650 Serie Controller | 9 Serielle Konsolenschnittstelle Eine serielle Konsolenschnittstelle steht für den Anschluss an ein Terminal zur Verfügung, um die direkte lokale Verwaltung zu ermöglichen. Abbildung 3 Serielle Konsolenschnittstelle - Pin-Belegung Kommunikationseinstellungen für den seriellen Anschluss sind in Tabelle 1 aufgeführt. Adapter für die serielle Konsolenschnittstelle Mit einem modularen Adapter kann die RJ-45-Buchse in einen DB9-Stecker umgewandelt werden. Details können Sie Abbildung 4 entnehmen. Abbildung 4 Umwandlung der RJ-45-Buchse zum DB-9-Stecker mit modularem Adapter USB-Anschlüsse Der W-650 Serie ist mit vier USB 2.0-Schnittstellen ausgestattet. Über diese Schnittstellen kann ein EVDO/HSPDA-Modem, Flash- oder Festplattenspeichergerät oder Drucker angeschlossen werden. Weitere Informationen zur Konfiguration und Verwendung von USB-Geräten mit dem W-650 Serie finden Sie im ArubaOS User Guide. Serielle Konsolenschnittstelle

TxD GND RxD RJ-45-Buchse Pin-Belegung Richtung Eingang Ausgang GND Tabelle 1 Konsolenterminaleinstellungen Baudrate Datenbits Parität Stoppbits Flusssteuerung 9600 8 Keine 1 Keine Vorsicht: Schließen Sie keinen AP an die serielle Konsolenschnittstelle an. Die serielle Konsolenschnittstelle ist nur mit RS-232-Geräten kompatibel. Andere Geräte als RS-232-Geräte, zum Beispiel APs, werden nicht unterstützt.

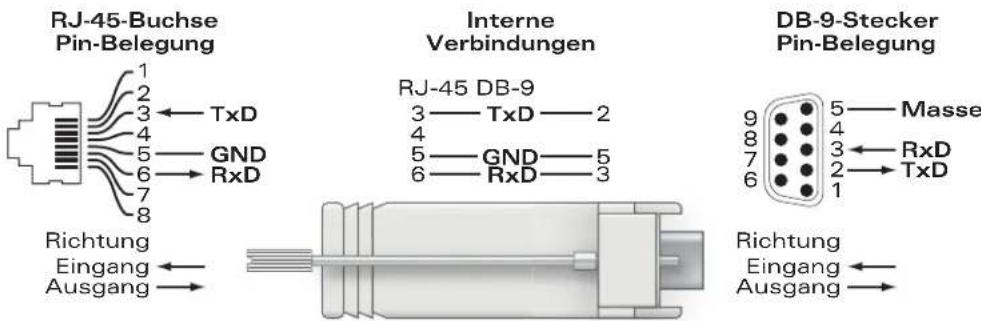

TxD GND RxD RJ-45-Buchse Pin-Belegung Richtung Eingang Ausgang DB-9-Stecker Pin-Belegung TxD RxD Masse

Richtung Eingang Ausgang10 | Der W-650 Serie Controller Dell PowerConnect W-650 Controller | Installationsanleitung Auswurftaste für Medien Der W-650 Serie verfügt über eine Medienauswurftaste, mit der Speichergeräte sicher entfernt werden können und das System in den Standbymodus versetzt wird. Wenn Sie auf die Taste drücken, erfolgt das Unmounten aller über USB an den Controller angeschlossenen Speichergeräte. Drucker und EVDO-Geräte sind davon nicht betroffen. Durch das Betätigen der Medienauswurftaste wird der Status des W-650 Serie geändert. In der folgenden Tabelle sind die Status und LED-Muster aufgeführt, die mit der Verwendung der Medienauswurftaste verknüpft sind. Rückansicht Abbildung 5 Rückansicht der W-650 Serie (651 abgebildet) Tabelle 2 Verhalten der LED der Medienauswurftaste Anfänglicher Status LED-Status Aktion Status-LED Funktion LED nach Abschluss der Aktion NAS-Medium betriebsbereit Durchgehend grün Medienauswurftaste für 1 bis 5 Sekunden gedrückt halten Gelb blinkend Alle NAS-Medien unmounten Durchgehend gelb Bereitstellung der NAS- Medien aufgehoben (unmounted) Durchgehend gelb Medienauswurftaste für 1 bis 5 Sekunden gedrückt halten Gelb blinkend Alle angeschlossenen NAS-Geräte mounten und zum voll funktionsfähigen Betrieb zurückkehren Durchgehend grün Betriebsbereit Durchgehend grün Medienauswurftaste länger als 5 Sekunden gedrückt halten Rot blinkend Controller wechselt in den Standbymodus Durchgehend rot Betrieb mit nicht bereitgestellten NAS- Medien (unmounted) Durchgehend gelb Medienauswurftaste länger als 5 Sekunden gedrückt halten Rot blinkend Controller wechselt in den Standbymodus Durchgehend rot Standby Durchgehend rot Medienauswurftaste drücken Gelb blinkend Controller- Reaktivierung Durchgehend grün Netzstromanschluss ExpressCard-Steckplatz Antennenschnittstellen (nur 651)Dell PowerConnect W-650 Controller | Installationsanleitung Der W-650 Serie Controller | 11 Netzstromanschluss Der W-650 Serie unterstützt die integrierte Netzstromversorgung. An den Netzstromanschluss auf der Rückseite des Geräts kann ein Netzkabel angeschlossen werden (länderspezifisch). Weitere Informationen zur Stromversorgung finden Sie unter „Energiespezifikationen“ auf Seite 17. ExpressCard-Steckplatz Der W-650 Serie ist mit einem ExpressCard-Steckplatz ausgestattet, der für ein EVDO-Gerät verwendet werden kann. Antennenschnittstellen (nur W-651) Der W-651 verfügt über einen internen Access Point (AP). Dieser AP kann in den Frequenzbändern 2,4 GHz und 5 GHz in den Modi a/b/g oder n betrieben werden. Jedes Gerät ist mit drei RP-SMA-Schnittstellen ausgestattet, um die mitgelieferten Antennen anzuschließen. LED-Statusanzeigen Tabelle 3 W-650 Serie LED-Statusanzeigen LED Bezeichnung Funktion Anzeige Status Stromversorgung POWER Statusanzeige des Eingangsstroms Ein (durchgehend grün) Stromversorgung ein Aus Kein Strom Status STATUS Statusanzeige des Moduls Ein (durchgehend grün) Gerät ist betriebsbereit Ein (durchgehend rot) Gerät ist ausgefallen oder im Standbymodus Ein (durchgehend gelb) Gerät lädt Software Aus Kein Strom 1000Base-X-Ports (SFP) LNK/ACT Anzeige des Verbindungsstatus Ein (durchgehend grün) Verbindung wurde hergestellt Ein (grün blinkend) Port sendet oder empfängt Daten Aus Keine Verbindung am Port 100/100/1000Base-T-Ports LNK/ACT Verbindungs-/Aktivitätsanzeige Ein (durchgehend grün) Verbindung wurde hergestellt Ein (grün blinkend) Port sendet oder empfängt Daten Aus Keine Verbindung am Port 1000 Schnittstellengeschwindigkeit Ein (durchgehend grün) 1000 Mbit/s Aus 10/100 Mbit/s 100/100/1000Base-T-Ports mit PoE LINK/ACT Verbindungs-/Aktivitätsanzeige Ein (durchgehend grün) Verbindung wurde hergestellt Ein (grün blinkend) Port sendet oder empfängt Daten Aus Keine Verbindung am Port PoE PoE-Statusanzeige Ein (durchgehend grün) PoE wird bereitgestellt Ein (durchgehend gelb) Das angeschlossene Gerät hat PoE angefordert, PoE wird jedoch nicht vom Port bereitgestellt Aus PoE wird nicht bereitgestellt12 | Der W-650 Serie Controller Dell PowerConnect W-650 Controller | Installationsanleitung

(nur W-651) WLAN AP-Status Ein (durchgehend gelb) Funk im WLAN-Modus aktiviert Ein (durchgehend grün) Funk im 802.11n-Modus aktiviert Ein (grün blinkend) Air-Monitor-Modus Aus Funk ist deaktiviert Tabelle 3 W-650 Serie LED-Statusanzeigen LED Bezeichnung Funktion Anzeige StatusDell PowerConnect W-650 Controller | Installationsanleitung W-650 Serie - Installation | 13 Kapitel 2 W-650 Serie - Installation Anforderungen vor der Installation Folgendes ist für die Installation eines W-650 Serie Controllers erforderlich. z Rack-Montagehalterung (2 Stück, bei Aufstellung auf Tischplatte nicht verwendet) z Passende Schraubendreherz Netzkabel (länderspezifisch) z Linke und rechte Abdeckung (bei Rack-Montage nicht verwendet) Bei Verwendung eines Telecom-Racks: z M3, 6 mm x 0,5 mm Kreuzschlitzschrauben (6 Stück, im Lieferumfang enthalten) z 12-24 x 5/8" Kreuzschlitzschrauben (4 Stück, im Lieferumfang enthalten) Bei Verwendung eines Server-Racks: z M3, 6 mm x 0,5 mm Kreuzschlitzschrauben (6 Stück, im Lieferumfang enthalten) z M6 x 20 mm Kreuzschlitzschrauben (4 Stück, im Lieferumfang enthalten) z M6 Käfigmuttern (4 Stück, im Lieferumfang enthalten) oder M6 Käfigclips (4 Stück, im Lieferumfang enthalten) Installation in einem Telecom-Rack So installieren Sie einen W-650 Serie Controller in ein Telecom-Rack-System (19 Zoll/48,26 cm):

1. Halten Sie eine Rack-Montagehalterung über die Montagelöcher auf einer Seite des Controllers

(siehe Abbildung 6).

2. Sichern Sie die Halterung mit drei M3, 6 mm x 0,5 mm Kreuzschlitzschrauben und mithilfe eines passenden

Schraubendrehers am Controller.

3. Wiederholen Sie diese Schritte auf der anderen Seite des Controllers.

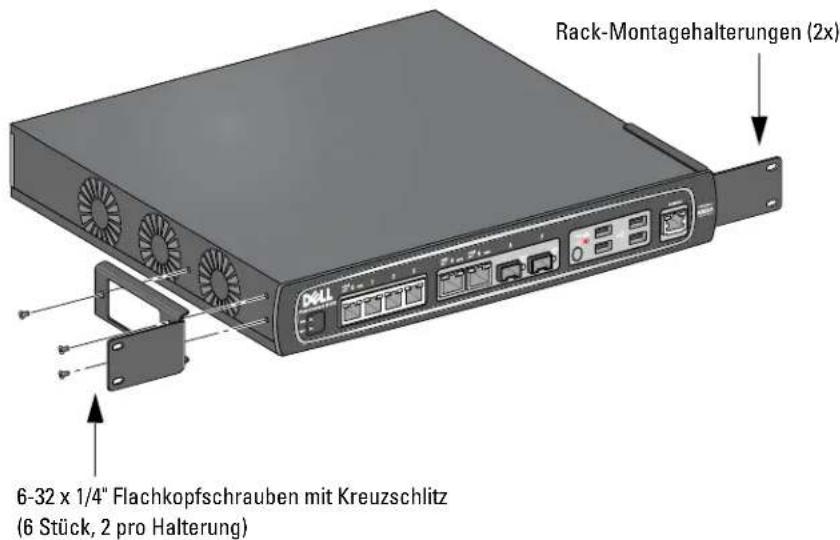

Warnung: Bevor Sie die folgenden Schritte ausführen, lesen Sie bitte die Sicherheitsinformationen, die Sie mit dem Controller erhalten haben.14 | W-650 Serie - Installation Dell PowerConnect W-650 Controller | Installationsanleitung Abbildung 6 Rack-Montagehalterungen

4. Bringen Sie den Controller mit vier Kreuzschlitzschrauben (12-24 x 5/8") und mithilfe eines passenden

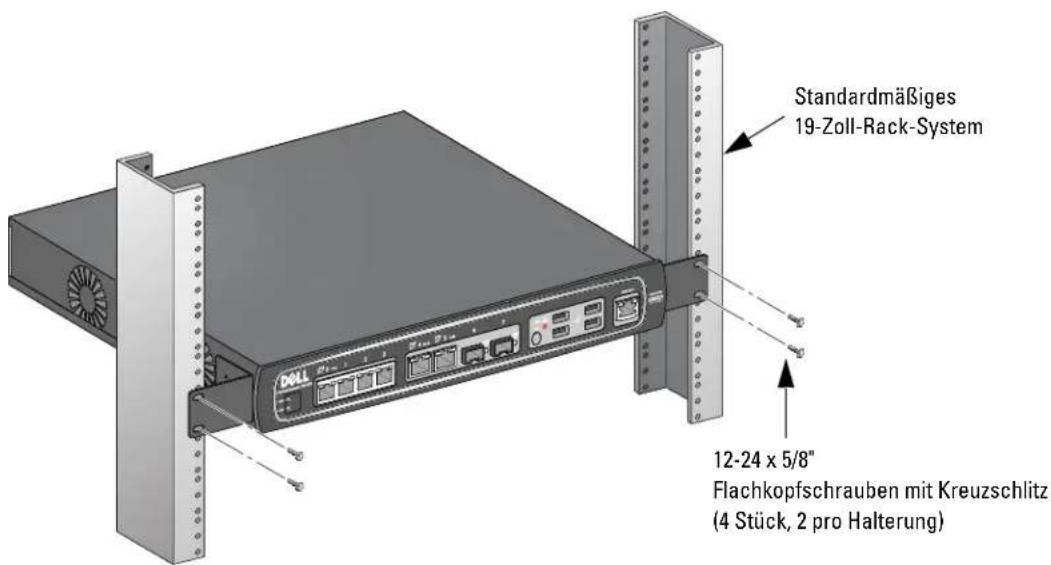

Schraubendrehers im Rack-System Ihres Unternehmens an (siehe Abbildung 7). Abbildung 7 Installation mit Rack-Montage

5. Lassen Sie auf der linken und rechten Seite des Geräts jeweils mindestens 10 cm Platz frei, um die

ausreichende Luftzirkulation und Belüftung zu gewährleisten (siehe Abbildung 8).

6. Lassen Sie genügend Platz vor und hinter dem Gerät frei, damit Sie problemlos Zugang zu Stromkabeln,

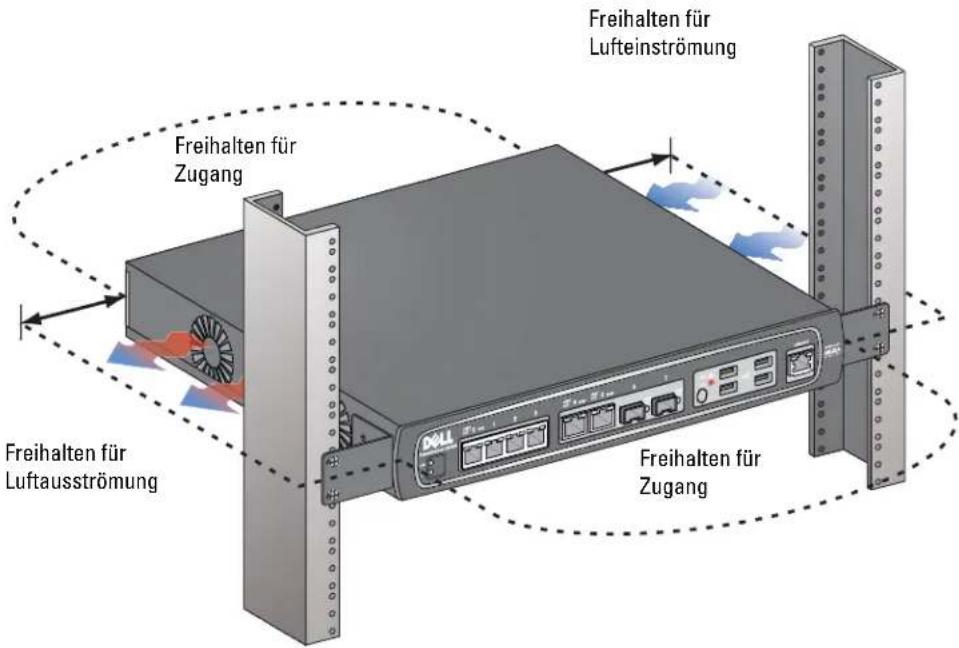

Netzwerkkabel und LEDs haben (siehe Abbildung 8). 6-32 x 1/4" Flachkopfschrauben mit Kreuzschlitz (6 Stück, 2 pro Halterung) Rack-Montagehalterungen (2x) 12-24 x 5/8" Flachkopfschrauben mit Kreuzschlitz (4 Stück, 2 pro Halterung) Standardmäßiges 19-Zoll-Rack-SystemDell PowerConnect W-650 Controller | Installationsanleitung W-650 Serie - Installation | 15 Abbildung 8 Platzanforderungen für Luftzirkulation

7. Schließen Sie das Netzstromkabel (länderspezifisch) auf der Rückseite des Geräts an.

8. Um den Controller mit Strom zu versorgen, stecken Sie das andere Ende des Netzkabels in eine Steckdose.

Installation in einem Server-Rack So installieren Sie einen W-650 Serie in ein Server-Rack-System (19 Zoll/48,26 cm):

1. Halten Sie eine Rack-Montagehalterung über die Montagelöcher auf einer Seite des Controllers

(siehe Abbildung 6).

2. Sichern Sie die Halterung mit drei M3, 6 mm x 0,5 mm Kreuzschlitzschrauben und mithilfe eines passenden

Schraubendrehers am Controller.

3. Wiederholen Sie diese Schritte auf der anderen Seite des Controllers.

4. Bringen Sie die vier Käfigmuttern an.

So installieren Sie die Käfigmuttern mit einem Werkzeug zum Einsetzen von Käfigmuttern: a. Setzen Sie die untere Klemmzunge der Käfigmutter über den unteren Rand der quadratischen Öffnung auf der Rückseite der Schiene ein. b. Führen Sie das schmalere Ende des Werkzeugs zum Einsetzen von Käfigmuttern von der Vorderseite aus durch die Öffnung in der Schiene und haken Sie das Werkzeug über die obere Klemmzunge der Käfigmutter. Freihalten für Zugang Freihalten für Luftausströmung Freihalten für Lufteinströmung Freihalten für Zugang Hinweis: Der W-650 Serie Controller hat keinen Schalter, um die Stromversorgung des Geräts ein- oder auszuschalten. Die Stromversorgung des Geräts wird durch das Anschließen des Netzsteckers an die Steckdose bzw. durch das Trennen von der Steckdose geregelt. Hinweis: Nachstehend wird die Installation des Controllers in einem Rack mit quadratischen Stanzungen ohne Gewinde beschrieben. Für ein Rack mit runden Stanzungen ohne Gewinde verwenden Sie stattdessen die mitgelieferten Clipmuttern.16 | W-650 Serie - Installation Dell PowerConnect W-650 Controller | Installationsanleitung c. Drücken Sie die Käfigmutter in Richtung der Schiene, während Sie das Werkzeug nach oben drehen und nach hinten in Ihre Richtung ziehen, bis die obere Klemmzunge der Käfigmutter einrastet. So installieren Sie die Käfigmutter mit einem Schraubendreher: a. Setzen Sie die untere Klemmzunge der Käfigmutter über den unteren Rand der quadratischen Öffnung auf der Rückseite der Schiene ein. b. Drücken Sie die obere Klemmzunge der Käfigmutter mithilfe des Schraubendrehers zusammen. c. Während die Klemmzunge zusammengedrückt ist, drücken Sie die Klemmzunge der Käfigmutter vollständig durch die Öffnung in der Schiene. d. Nehmen Sie den Druck vom Schraubendreher, damit die Käfigmutter einrastet.

5. Bringen Sie den Controller mit vier Kreuzschlitzschrauben (M6 x 20 mm) und mithilfe eines passenden

Schraubendrehers im Rack-System Ihres Unternehmens an.

6. Lassen Sie auf der linken und rechten Seite des Geräts jeweils mindestens 10 cm Platz frei, um die

ausreichende Luftzirkulation und Belüftung zu gewährleisten (siehe Abbildung 8).

7. Lassen Sie genügend Platz vor und hinter dem Gerät frei, damit Sie problemlos Zugang zu Stromkabeln,

Netzwerkkabel und LEDs haben (siehe Abbildung 8).

8. Schließen Sie das Netzstromkabel (länderspezifisch) auf der Rückseite des Geräts an.

9. Um den Controller mit Strom zu versorgen, stecken Sie das andere Ende des Netzkabels in eine Steckdose.

Aufstellung Bei Aufstellung des W-650 Serie Controllers auf einer ebenen Oberfläche, zum Beispiel auf einer Tischplatte:

1. Bringen Sie die vier Gummifüße an der Unterseite des Geräts an.

2. Bringen Sie die Seitenabdeckungen an, indem Sie sie an ihrem Platz einrasten lassen.

3. Stellen Sie das Gerät auf einer festen, ebenen Oberfläche auf.

Erstmalige Einrichtung und Netzwerkkonnektivität Nach Abschluss der physischen Installation führen Sie das erstmalige Setup auf dem Controller aus, um die IP-Adresse und andere grundlegenden Systeminformationen zu konfigurieren. Ausführliche Informationen und Anweisungen finden Sie in der Kurzanleitung ArubaOS Quick Start Guide. Ausbau So entfernen Sie einen W-650 Serie Controller aus einem Rack-System (19 Zoll/48,26 cm):

1. Um den Controller von der Stromversorgung zu trennen, ziehen Sie das Netzkabel aus der Steckdose.

2. Trennen Sie alle anderen Kabel oder Geräte, die an den Controller angeschlossen sind.

3. Lösen Sie die vier Rack-Montageschrauben, mit denen der Controller im Rack gesichert ist.

4. Nehmen Sie den Controller aus dem Rack-System.

• Hinweis: Der W-650 Serie Controller hat keinen Schalter, um die Stromversorgung des Geräts ein- oder auszuschalten. Die Stromversorgung des Geräts wird durch das Anschließen des Netzsteckers an die Steckdose bzw. durch das Trennen von der Steckdose geregelt.Dell PowerConnect W-650 Controller | Installationsanleitung Spezifikationen, Sicherheit und Konformität | 17 Anhang A Spezifikationen, Sicherheit und Konformität Physische Spezifikationen Abmessungen des Geräts (ohne Rack-Montagehalterungen) z Höhe 38 mmz Breite 346 mmz Tiefe 226 mm Energiespezifikationen z AC-Eingangsspannung: 100-240 V, Universaleingangz Eingangsfrequenz: 50-60 Hzz Maximaler Energieverbrauch: 126 Wattz PoE-Gesamtkapazität: 78 Wattz PoE-Kapazität pro Anschluss: 19,5 Watt Betriebsspezifikationen z Temperatur bei Betrieb: 0°C bis 40°C z Luftfeuchtigkeit bei Betrieb: 5% bis 95% (relative Luftfeuchtigkeit), nicht kondensierend Lagerungsspezifikationen z Temperatur bei Lagerung: 0°C bis 50°C z Luftfeuchtigkeit bei Lagerung: 5% bis 95% (relative Luftfeuchtigkeit), nicht kondensierend Wireless-Funkspezifikationen (W-651 Interner AP) AP-Typ z Single Radio, 3x3 Multiple-In, Multiple-Out (MIMO) für eine Datenrate bis zu 300 Mbit/s Betriebsfrequenz z 2,4-2,5 GHz oder 5,150–5,950 GHz Verfügbare Kanäle z Verwaltung durch Mobility Controller, je nach konfigurierter Zulassungsdomäne Modulation z 802.11b: Direct-Sequence Spread-Spectrum (DSSS) z 802.11a/g: Orthogonal Frequency Division Multiplexing (OFDM)z 802.11n: 802.11n Entwurf 2.018 | Spezifikationen, Sicherheit und Konformität Dell PowerConnect W-650 Controller | Installationsanleitung Übertragungsleistung z Konfigurierbar in Schritten von 0,5 dBm Übertragungsraten (Mbit/s) z 802.11b: 11, 5.5, 2, 1 mit automatischem Fallback z 802.11a/g: 54, 48, 36, 24, 18, 12, 9, 6 mit automatischem Fallback z 802.11n: MCS0 - MCS15 (6,5 Mbit/s - 300 Mbit/s) 802.11n Unterstützung von High-Throughput (HT) z HT 20z HT 40 802.11n Paketaggregation z A-MPDUz A-MSDU Antenne (W-651 Interner AP) z Drei RP-SMA-Schnittstellen zur Unterstützung externer Antennen (unterstützt bis zu 3x3 MIMO mit räumlicher Diversität) z Drei omnidirektionale Dualbandantennen AP-ANT-1B enthalten Sicherheits- und Zulassungsbestimmungen Dell stellt ein mehrsprachiges Dokument bereit, das landesspezifische Einschränkungen sowie zusätzliche Sicherheits- und Zulassungsbestimmungen für Hardwareprodukte von Dell enthält. Das Dokument Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information haben Sie mit diesem Produkt erhalten. Dieses Produkt entspricht 21 CFR Kapitel 1, Unterkapitel J, Teil 1040.10, und IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000. Zur fortgesetzten Konformität mit den oben genannten Laser-Sicherheitsstandards sollten in Dell-Produkten nur zugelassene Module der Klasse 1 von unseren anerkannten Anbietern installiert werden. KLASSE 1 LASERPRODUKT Vorsicht: Die Verwendung von Bedienelementen, die Änderung von Einstellungen und die Durchführung von Schritten, die in diesem Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher Strahlung führen.Dell PowerConnect W-650 Controller | Installationsanleitung Spezifikationen, Sicherheit und Konformität | 19 FCC Class B-Gerät Dieses Gerät wurde getested und erfüllt die Bedingungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind dafür ausgelegt, weitgehenden Schutz gegen schädliche Interferenz zu gewährleisten, wenn das Gerät in einer Wohnumgebung betrieben wird. Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese auch abstrahlen; es kann möglicherweise schädliche Funkstörungen verursachen, wenn es nicht den Anleitungen entsprechend installiert und verwendet wird. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen beim Funk- und Fernsehempfang verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine der folgenden Maßnahmen zu beheben: z Richten Sie die Empfangsantenne neu oder an einem anderen Ort aus. z Vergrößern Sie den Abstand zwischen Gerät und Empfänger. z Schließen Sie das Gerät an eine Steckdose an, die nicht zum selben Stromkreis gehört, an den der Empfänger angeschlossen ist. z Wenden Sie sich an einen erfahrenen Funk/TV-Techniker. Wenn Sie eine vollständige Liste der länderspezifischen Regulierungen erhalten möchten, wenden Sie sich bitte an Ihren Dell-Kundenbetreuer. Erklärung zur Abgabe von Funkstrahlung Dieses Gerät erfüllt die FCC-Bestimmungen zur Abgabe von Funkstrahlung. Dieses Gerät sollte bei 2,4-GHz- und 5-GHz-Betrieb mit einem Mindestabstand von 35 cm zwischen dem Abstrahler und Ihrem Körper installiert und betrieben werden. Der Transmitter darf nicht zusammen mit anderen Antennen oder Transmittern platziert oder betrieben werden. Bei Betrieb im Frequenzbereich zwischen 5,15 und 5,25 GHz darf dieses Gerät nur im Innenbereich verwendet werden, um das Risiko gefährlicher Störungen von Mobilfunksystemen auf dem gleichen Kanal zu verringern. W-650 z EN 55022 Class B z EN 55024 z IEC/EN 60950 z CE-Kennzeichnung z cTUVus-Kennzeichnung z Zertifiziert gemäß CB Scheme W-651 z FCC 15.247/15.407 z EU R&TTE-Richtlinie 1999/5/EC (EN 300 328, EN 301 893, EN 301 489) z EU Niederspannungsrichtlinie 2006/95/EC z IEC/EN 60950 z CE-Kennzeichnung z cTUVus-Kennzeichnung z Zertifiziert gemäß CB Scheme Wenn Sie eine vollständige Liste der länderspezifischen Regulierungen erhalten möchten, wenden Sie sich bitte an Ihren Dell-Kundenbetreuer.Juli 2010 | 0510573-MU-01 Dell PowerConnect W-650 Controller | Installationsanleitung NOM-Informationen (nur Mexiko) Die folgenden Informationen werden zu dem in diesem Dokument beschriebenen Gerät gemäß den Bestimmungen der offiziellen mexikanischen Standards (NOM) bereitgestellt: Importeur: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F. Modellnummer: 650/651 z Netzstrom: 100-240 V AC z Frequenz: 47-63 Hz z Stromverbrauch: 2,0 A Ordnungsgemäße Entsorgung von Dell-Geräten Die aktuellsten Informationen zur Konformität mit globalen Umweltschutzrichtlinien und Dell-Produkten finden Sie im Dokument Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information, das Sie mit diesem Produkt erhalten haben, oder auf unserer Website unter www.dell.com. RoHS-Richtlinie der Europäischen Union Dell-Produkte erfüllen die RoHS-Richtlinie 2002/95/EC (Restriction of Hazardous Substances, Beschränkung gefährlicher Substanzen). Die RoHS-Richtlinie der EU schränkt die Verwendung gefährlicher Substanzen bei der Herstellung von elektrischen und elektronischen Produkten ein. Insbesondere Blei (einschließlich Lötzinn in elektronischen Leiterplatten), Cadmium, Quecksilber, sechswertiges Chrom und Brom gehören laut RoHS-Richtlinie zu den einzuschränkenden Werkstoffen. Für einige Dell-Produkte gelten die Ausnahmen, die in Anhang 7 der RoHS-Richtlinie aufgeführt sind Lötzinn in elektronischen Leiterplatten). Produkte und Verpackung sind mit dem RoHS-Kennzeichen (links abgebildet) gekennzeichnet, um die Konformität mit dieser Richtlinien anzuzeigen.Contrôleur Dell PowerConnect W-650 Guide d’installationContrôleur Dell PowerConnect W-650 | Guide d’installation 0510573-MU-01 | Juillet 2010 Copyright © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, et autres marques déposées sont des marques commerciales d’Aruba Networks, Inc. Dell™, le logo DELL™ et PowerConnect™ sont des marques de Dell Inc. Tous droits réservés. Les spécifications données dans ce manuel sont sujettes à modifications sans préavis. Conçu aux Etats-Unis. Toutes les autres marques figurant dans ce manuel appartiennent à leurs propriétés respectives. Code Open Source Certains produits Aruba ont recours à du code logiciel Open Source développé par des tiers, ce qui inclut le code logiciel soumis aux licences GNU GPL (General Public License), GNU LGPL (Lesser General Public License) ou autres licences Open Source. Le code Open Source utilisé figure sur le site suivant : http://www.arubanetworks.com/open_source Mention légale L’utilisation des plates-formes de communication et des logiciels d’Aruba Networks, Inc. par des individus ou des entreprises, pour mettre fin à l’exploitation de périphériques clients VPN d’autres fournisseurs manifeste une acceptation complète par cet individu ou cette entreprise des responsabilités associées à cette action et exonère totalement Aruba Networks, Inc. de toute procédure légale initiée par ces fournisseurs et relative au non respect du droit d’auteur.Contrôleur Dell PowerConnect W-650 | Guide d’installation Table des matières | 3 Table des matières Préface p. 5
• Vue d’ensemble p. 5
• Documentation connexe p. 5
• Contacter Dell p. 5
• Chapitre 1 À propos du contrôleur série W-650 p. 7
• Configuration requise p. 7
• Contrôle du contenu de l’emballage p. 7
• Vue d’ensemble du matériel p. 8
• Vue avant du p. 8
• Ports 1000Base-X (SFP) p. 8
• Ports Ethernet Gigabit 10/100/1000Base-T p. 8
• Port console série p. 9
• Adaptateur de port de console série p. 9
• Ports USB p. 9
• Bouton d’éjection du port USB p. 10
• Vue arrière p. 10
• Prise d’alimentation p. 11
• Emplacement ExpressCard p. 11
• Interfaces d’antennes (W-651 uniquement) p. 11
• Voyants d’état p. 11
• Chapitre 2 Série W-650 installation p. 13
• Préparation de l’installation p. 13
• Pour un rack Telecom : p. 13
• Pour un rack serveur : p. 13
• Installation sur un rack Telecom p. 13
• Installation sur un rack serveur p. 15
• Déploiement sur une table p. 16
• Configuration initiale et connectivité réseau p. 16
• Retrait p. 16
• Annexe A Spécifications, sécurité et conformité p. 17
• Spécifications physiques p. 17
• Alimentation p. 17
• Spécifications d’exploitation p. 17
• Spécifications de stockage p. 17
• Spécifications du module radio sans fil (point d’accès interne W-651) p. 17
• Type de point d’accès p. 17
• Fréquence utile p. 17
• Canaux disponibles p. 17
• Modulations p. 18
• Puissance de transmission p. 18
• Débits d’association (Mbits/s) p. 18
• Prise en charge de 802.11n à haut rendement (HT - High-Throughput) p. 184
• | Table des matières Contrôleur Dell PowerConnect W-650 | Guide d’installation Agrégation de paquets 802.11n p. 18
• Antenne (point d’accès interne W-651) p. 18
• Sécurité et conformité aux réglementations p. 18
• Périphérique de Classe B selon la FCC p. 19
• Déclaration de risque d’exposition à des rayonnements de fréquences radio p. 19
• W-650 p. 19
• W-651 p. 19
• Informations NOM (Mexique uniquement) p. 20
• Procédure de mise au rebut de l’équipement Dell p. 20
• Directive de l’Union Européenne sur les substances dangereuses Contrôleur Dell PowerConnect W-650 | Guide d’installation Préface | 5 Cette préface inclut les informations suivantes : z Une vue d’ensemble du contenu de ce manuel z Une liste de documents permettant d’approfondir les points abordés z Informations sur l’assistance et les services Vue d’ensemble z Chapitre 1, « À propos du contrôleur série W-650 » à la page 7 fournit une présentation détaillée de la partie matérielle de la Série W-650. z Chapitre 2, « Série W-650 installation » à la page 13 regroupe les instructions de montage et d’installation sur rack. z Annexe A, « Spécifications, sécurité et conformité » à la page 17 inclut des spécifications techniques sur le produit, ainsi que des informations réglementaires et de conformité. Documentation connexe La documentation suivante est mentionnée dans ce guide et fait partie de l’ensemble complet de documentation requis pour la bonne installation et gestion du contrôleur de mobilité Dell. p. 20
