KULLANIM KILAVUZU PowerConnect W651 DELL
© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, ve diğer tescilli markalar Aruba Networks, Inc.'nin ticari markalarıdır. Dell™, DELL™ logosu ve PowerConnect™ Dell Inc.'nin ticari markalarıdır.
Her hakkı saklıdır. Bu el kitabındaki spesifikasyonlar haber verilmeksizin değiştirilebilir.
Menşei ABD'dir. Bu el kitabında geçen diğer tüm ticari markalar ilgili şirketlerin kendi mülkiyetindedir.
Açık Kaynak Kodu
Belli başlı Aruba ürünleri, GNU Genel Kamu Lisansı (GPL), GNU Kısıtlı Genel Kamu Lisansı (LGPL) veya diğer Açık Kaynak Lisanslarına tabi yazılım kodları dahil olmak üzere, üçüncü taraflarca geliştirilmiş Açık Kaynak yazılım kodları içerir. Açık Kaynak koduna şu siteden ulaşılabilir:
http://www.arubanetworks.com/open_source
Yasal Uyari
Aruba Networks, Inc. anahtarlama platformları ve yazılımlarının herhangi bir birey veya şirket tarafından başka satıcıların VPN istemci cihazlarını sonlandırmak amacıyla kullanılması eyleminden doğacak sorumluluk tamamıyla ilgili birey veya şirketin kendisine aittir ve bu eylemde bulunan birey veya şirket, ilgili satıcılar adına telif hakkı ihlalinden dolayı Aruba Networks, Inc. aleyhine açılabilecek her türlü hukuk davası bakımından tam tazmin yükümlülüğü altında olacaktır.
İçindekiler
Önsöz 5
Genel Bakış 5
Ilgili Belgeler 5
Dell ile İletişim 5
Bölüm 1 W-650 Serisi Denetleyici Hakkında 7
Minimum Yazılım Gereksinimleri 7
Ambalaj Kontrol Listesi 7
Donanım Modeline Genel Bakış......8
Önden Görünüm 8
1000Base-X (SFP) Portlari....8
10/100/1000Base-T Gigabit Ethernet Portlari....8
Seri Konsol Portu....9
Seri Konsol Portu Bağdaştırıcısı......9
USB portlari 9
Ortam Çıkarma Düğmesi 10
Arkadan Görünüm....10
AC Güç Girişi 11
ExpressCard Slotu....11
Anten Arabirimleri (Yalnızca W-651) 11
LED Durum Göstergeleri 11
Bölüm 2 W-650 Serisi Kurulumu .... 13
Kurulum Öncesi Gereksinimler 13
Telekom Rafı için: 13
Sunucu Rafı için: 13
Telekom Rafina Kurulum....13
Sunucu Rafina Kurulum....15
Masaüstüne Yerleştirme....16
Başlangıç Ayarları ve Ağ Bağlanırlığı 16
Sökme....16
Ek A Spesifikasyonlar, Güvenlik ve Uygunluk.... 17
Fiziki Spesifikasyonlar 17
Güç Spesifikasyonları 17
Çalıştırma Spesifikasyonları 17
Saklama Spesifikasyonları....17
Kablosuz Radyo Spesifikasyonları (W-651 Dahili AP)....17
AP türü ....17
Çalıştırma Frekansı 17
Kullanılabilir Kanallar....17
Modülasyonlar....17
Verici Gücü....18
İlişkilendirme Hızları (Mbps)....18
802.11n Yüksek Veri Hacmi (HT) Desteği....18
802.11n Paket Toplama 18
Anten (W-651 Dahili AP) 18
Güvenlik ve Yönetmelikler Yönünden Uygunluk....18
FCC Sinif B Cihaz....19
RF Radyasyona Maruz Kalma Bildirimi....19
W-650....19
W-651....19
NOM Bilgileri (Yalnızca Meksika için)....20
Dell Ekipmanının Doğru İmhası 20
Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması) ......20

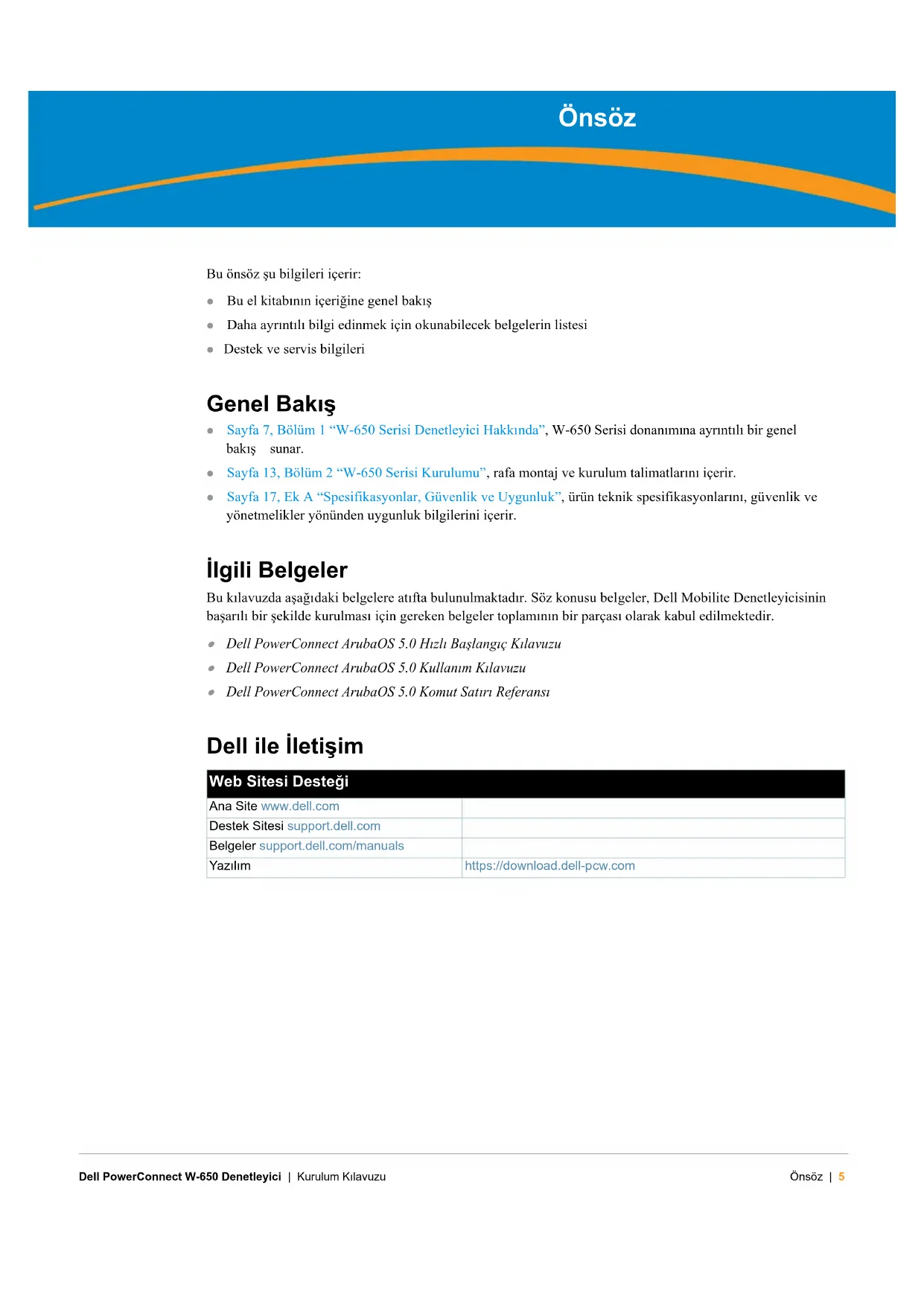

Bu önsöz şu bilgileri içerir:
• Bu el kitabının içeriğine genel bakış
• Daha ayrıntılı bilgi edinmek için okunabilecek belgelerin listesi
- Destek ve servis bilgileri
Genel Bakış
- Sayfa 7, Bölüm 1 “W-650 Serisi Denetleyici Hakkında”, W-650 Serisi donanımına ayrıntılı bir genel bakış sunar.
- Sayfa 13, Bölüm 2 "W-650 Serisi Kurulumu", rafa montaj ve kurulum talimatlarını içerir.
- Sayfa 17, Ek A “Spesifikasyonlar, Güvenlik ve Uygunluk”, ürün teknik spesifikasyonlarını, güvenlik ve yönetmelikler yönünden uygunluk bilgilerini içerir.
İlgili Belgeler
Bu kılavuzda aşağıdaki belgelere atıfta bulunulmaktadır. Söz konusu belgeler, Dell Mobilite Denetleyicisinin başarılı bir şekilde kurulması için gereken belgeler toplamının bir parçası olarak kabul edilmektedir.
• Dell PowerConnect ArubaOS 5.0 Hızlı Başlangıç Kılavuzu
• Dell PowerConnect ArubaOS 5.0 Kullanım Kulavuzu
• Dell PowerConnect ArubaOS 5.0 Komut Satiri Referansi
Dell ile İletişim
Web Sitesi Desteği
| Ana Site www.dell.com | |
| Destek Sitesi support.dell.com | |
| Belgeler support.dell.com/manuals | |
| Yazılım | https://download.dell-pcw.com |
Dell PowerConnect W-650 Serisi denetleyici, kurumsal sınıf bir kablosuz LAN denetleyicisidir. Bu denetleyici, kablosuz Erişim Noktalarını (AP'ler) ve Hava İzleme Aygıtlarını (AM'ler) kablolu bir LAN sistemine bağlamaya, denetlemeye ve entegre etmeye yarar.
W-650, 16 harici yerleşke bağlantı AP'yi destekleme yeteneğine sahiptir.
W-651, tekli dahili AP'sinc ek olarak, en fazla 16 harici yerleşke AP'sini destekleme yeteneğine sahiptir.
Minimum Yazılım Gereksinimleri
W-650 Serisi Denetleyici, ArubaOS 5.0.2 veya üzeri bir sürüm gerektirir.
Not: Ana denetleyici, onun yedeği olan denetleyici ve tüm yerel denetleyiciler aynı ArubaOS kodunda çalıştırılmalıdır. Ağıınız yükseltildikten ve W-650 Serisi Mobilite Denetleyicisi ağınıza kurulduktan sonra, denetleyiciniz üzerindeki yazılım sürümünün ağın geri kalanı ile uyuştugunu doğrulayın.
Ambalaj Kontrol Listesi
• W-650 Serisi Mobilite Denetleyicisi
• AC Güç Kablosu (ülkeye özgü)
• Rafa Montaj Braketleri
- Sunucu ve Telekom Raf Sistemleri için Rafa Montaj Donanımı
• Sol Oluk (takılı değildir)
- Sağ Oluk (takılı değildir)
• Kauçuk Ayaklar (masaüstü yerleşimleri için)
• Düz Seri Kablo (RJ-45)
- Scri Kablo Port Bağdaştırıcısı (RJ-45'ten DB9'a)
- Çift bant, Yüksek kazançlı, Çok yönlü Ayrılabilir Antenler (3x)
• Dell PowerConnect ArubaOS Hızlı Başlangıç Kılavuzu
- Son Kullanıcı Lisans Sözleşmesi (EULA)
• Güvenlik, Çevre ve Yönetmelik Bilgileri (SERI) belgesi
• Garanti ve Destek Bilgileri (WSI) belgesi
Not: Yanlış, eksik veya hasarlı parçalarla ilgili olarak tedarikçinizi bilgilendirin. Mümkünse, orijinal ambalaj malzemelerini içeren karton kutuyu saklayın. İhtiyaç halinde üniteyi yeniden ambalajlayıp tedarikçinize geri göndermek için bu malzemeleri kullanın.


Donanım Modeline Genel Bakış
Önden Görünüm

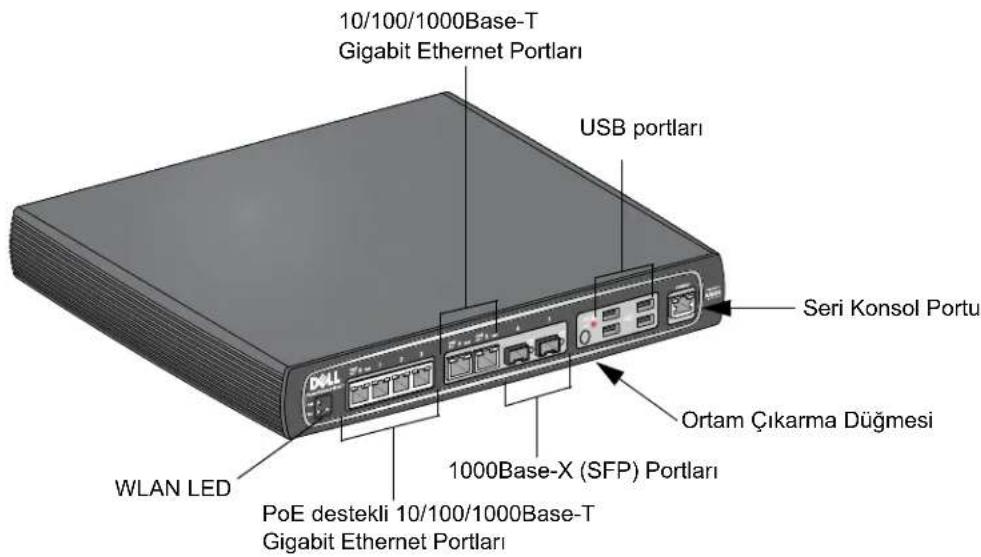

Şekil 1 W-650 Serisi Önden Görünümü
Yalnızca fiber bağlantı için dört adet 1000Base-X portu mevcuttur ve bunlar Dell W-Serisi SFP'ler (mini-GBIC'ler) ile kullanıma yöneliktir.
Uyumlu SFP modüllerini satın almadan önce, ayrıntılar ve yardım almak için Dell satış temsilcinizle görüşün.
Not: Dell, kendi denetleyici sistemlerinde Dell optiklerini test eder ve destekler. Üçüncü taraf optikleri test edilmez ve desteklenmez. Bu nedenle, Dell, üçüncü taraf optiklerin bir Dell sisteminde kullanıldığında düzgün çalışacağını garanti etmez.
10/100/1000Base-T Gigabit Ethernet Portları
W-650 Serisi üzerinde altı adet 10/100/1000Base-T Gigabit Ethernet (RJ-45) portu bulunur. Gigabit Ethernet, sekiz kablonun tamamını kullanır. Her bir çift iki yönlü olarak kullanılır, yani aynı çiftler hem veri iletimi hem de alımı için kullanılır. Şekil 2'de, RJ-45 konnektör üzerinde bulunan CAT-5 pin bağlantıları gösterilmektedir. CAT-5 pin çiftleri bir 10/100/1000Base-T Gigabit Ethernet portu üzerinde şu pinlerle eşleşir: 1/2, 3/6, 4/5 ve and 7/8.
Şekil 2 Gigabit Ethernet Portu Pin Bağlantıları
1000Base-T Gigabit Ethernet Portu

RJ-45 Dişi Pin Bağlantıları

Sinyal Adı
BI DA+
BI DA-
B1 DB+
BI_DC+
BI_DC-
BI_DB-
BI_DD+
B|DD-
İşlev
İki yönlü çift +A
İki yönlü çift -A
İki yönlü çift +B
İki yönlü çift +C
İki yönlü çift -C
İki yönlü çift -B
İki yönlü çift +D
İki yönlü çift -D
Seri Konsol Portu
Sağlanan seri konsol portu kullanılarak doğrudan yerel yönetim için bir terminale bağlantı kurulabilir.

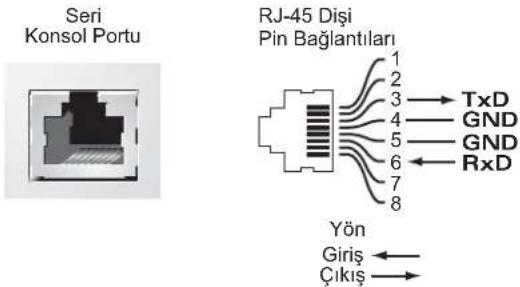

Şekil 3 Seri Konsol Portu Pin Bağlantıları
Tablo 1 Konsol Terminal Ayarları
| Baud Hızı | Veri Bitleri | Eşlik | Bitiş Bitleri | Akış Denetimi |
| 9600 8 Yok 1 Yok |

Dikkat: Seri konsol portuna AP bağlamayın. Seri konsol portu, yalnızca RS-232 cihazlarla uyumludur. AP'ler gibi RS-232 harici cihazlar desteklenmez.
Seri Konsol Portu Bağdaştırcısı
RJ-45 (dişi) konnektörü DB9 (erkek) konnektöre dönüştürmek için bir modüler bağdaştırıcı kullanılabilir. Ayrıntıların tamamı için Şekil 4'e bakın.

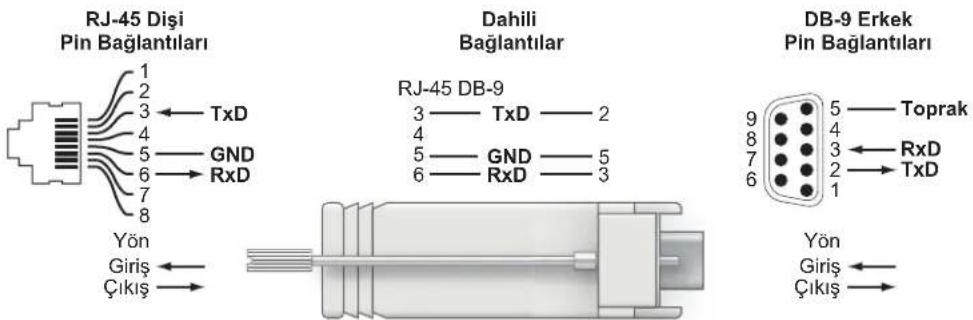

Şekil 4 RJ-45'i (dişi) Modüler Bağdaştırcı ile DB9'a (erkek) Dönüştürme
W-650 Serisi, dört adet USB 2.0 arabirimine sahiptir. Bu arabirimler, EVDO/HSPDA modem, flash veya disk depolama aygıtları veya yazıcı kullanımına olanak tanır. W-650 Serisi ile USB aygıtlarının yapılandırılması ve kullanımı ile ilgili daha fazla bilgi için ArubaOS Kullanım Kılavuzu'na bakın.
Ortam Çıkarma Düğmesi
W-650 Serisi üzerinde, kullanıcıların depolama aygıtlarını güvenli bir şekilde çıkarmalarına ve sistemi bekleme durumuna geçirmelerine olanak tanıyan bir ortam çıkarma düğmesi bulunur. USB arabirimi yoluyla denetleyiciye takılan depolama ortamı aygıtları bu düğmeye basılarak çıkarılabilir. Yazıcılar ve EVDO cihazları bundan etkilenmez.
Ortam çıkarma düğmesine basmak, W-650 Serisinin durumunu değiştirir; ortam çıkarma düğmesinin kullanılmasıyla ilişkili durumlar ve LED davranışları aşağıdaki tabloda açıklanmıştır.
Tablo 2 Ortam Çıkarma Düğmesi LED Davranışları
| İlk Durum | LED Durumu | Eylem Durum LED'i İşlev | LED Eylemi Tamamlandı | |
| NAS Ortamı Çalışır Durumda | Doygun yeşil | Ortam çıkarma düğmesini yalnızca 1 ila 5 saniye basılı tutun | Yanıp sönen kehribar rengi | Tüm NAS ortamlarını çıkarma |
| NAS Ortamı Takılı Değil | Doygun kehribar rengi | Ortam çıkarma düğmesini yalnızca 1 ila 5 saniye basılı tutun | Yanıp sönen kehribar rengi | Tüm bağlı NAS aygıtlarını takma ve tam işlevsel çalışmaya döndürme |
| Çalışır durumda | Doygun yeşil | Ortam çıkarma düğmesini yalnızca 5 saniyeden uzun basılı tutun | Yanıp sönen kırmızı | Denetleyiciyi Bekleme durumuna geçirme |
| NAS Ortamı takılı olmadan çalışma | Doygun kehribar rengi | Ortam çıkarma düğmesini yalnızca 5 saniyeden uzun basılı tutun | Yanıp sönen kırmızı | Denetleyiciyi Bekleme durumuna geçirme |
| Beklemede Doygun | kırmızı | Ortam çıkarma düğmesine basın | Yanıp sönen kehribar rengi | Denetleyiciyi uyarma |
Arkadan Görünüm

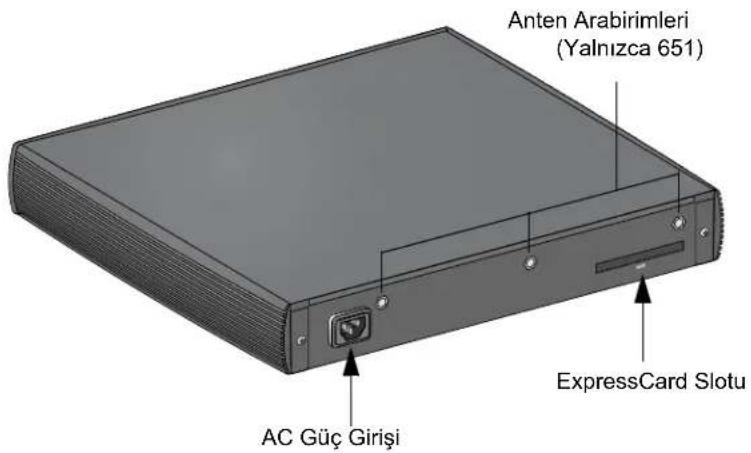

Şekil 5 W-650 Serisi Arkadan Görünümü (651 Gösterilmektedir)
W-650 Serisi, entegre AC güç beslemesini destekler ve ünitenin arkasında bulunan AC güç girişi bir AC güç kablosu (ülkeye özgü) ile kullanım içindir. Ayrıntılı güç spesifikasyonları için bkz. Sayfa 17 “Güç Spesifikasyonları”.
ExpressCard Slotu
W-650 Serisi üzerinde, bir EVDO cihazı ile kullanılabilecek bir ExpressCard slotu bulunur.
Anten Arabirimleri (Yalnızca W-651)
W-651 üzerinde bir dahili Erişim Noktası (AP) bulunur. Bu AP, a/b/g veya n modlarında 2,4 GHz ve 5 GHz bantlarında çalışabilir. Her bir cihaz, kit içerisinde yer alan antenlerin takılması için üç adet RP-SMA arabirimine sahiptir.
LED Durum Göstergeleri
Tablo 3 W-650 Serisi LED Durum Göstergeleri
| LED | Etiket | İşlev | Gösterge | Durum |
| Güç | POWER | Giriş Gücü Durum Göstergesi | Açık (Doygun Yeşil) | Güç açık |
| KapalıGüç Yok | ||||
| Durum | STATUS | Modül Durum Göstergesi | Açık (Doygun Yeşil) | Cihaz çalışır durumda |
| Açık (Doygun Kırmızı) | Cihaz arızalı veya Beklemede | |||
| Açık (Doygun Kehribar Rengi) | Cihaz yazılımı yükleniyor | |||
| KapalıGüç yok | ||||
| 1000Base-X Portları (SFP) | LNK/ACT | Bağlantı Durum Göstergesi | Açık (Doygun Yeşil) | Bağlantı kuruldu |
| Açık (Yanıp Sönen Yeşil) | Port veri gönderiyor veya alıyor | |||
| Kapalı | Port üzerinde bağlantı yok | |||
| 10/100/1000Base-T Portları | LNK/ACT | Bağlantı/Etkinlik Durum Göstergesi | Açık (Doygun Yeşil) | Bağlantı kuruldu |
| Açık (Yanıp Sönen Yeşil) | Port veri gönderiyor veya alıyor | |||
| Kapalı | Port üzerinde bağlantı yok | |||
| 1000 | Arabirim Hızı | Açık (Doygun Yeşil) | 1000 Mbps | |
| Kapalı10/100 Mbps | ||||
| 10/100/1000Base-T Portları PoE destekli | LINK/ACT | Bağlantı/Etkinlik Durum Göstergesi | Açık (Doygun Yeşil) | Bağlantı kuruldu |
| Açık (Yanıp Sönen Yeşil) | Port veri gönderiyor veya alıyor | |||
| Kapalı | Port üzerinde bağlantı yok | |||
| PoE | PoE Durum Göstergesi | Açık (Doygun Yeşil) | PoE sağlanıyor | |
| Açık (Doygun Kehribar Rengi) | Takılı aygıt PoE isteğinde bulundu, ancak port PoE sağlamıyor | |||
| Kapalı | PoE sağlanmıyor |
Tablo 3 W-650 Serisi LED Durum Göstergeleri
| LED | Etiket | İşlev | Gösterge | Durum |
| 802.11 a/b/g/n AP(Yalnızca W-651) | WLAN AP Durumu Açık (Doygun Kehribar | Rengi) | WLAN modunda radyo etkin | |
| Açık (Doygun Yeşil) | 802.11n modunda radyo etkin | |||
| Açık (Yanıp Sönen Yeşil) | Hava izleme aygıtı modu | |||
| Kapalı | Radyo devre dışı | |||
Kurulum Öncesi Gereksinimler
Bir W-650 Serisi denetleyicinin kurulumu için şu araç ve ekipmanlara ihtiyaç vardır.
• Rafa Montaj Braketi (x2, masaüstü kurulumunda kullanılmaz)
• Uygun Tornavidalar
• AC Güç Kablosu (ülkeye özgü)
- Sol ve sağ yan olukları (rafa montaj için kullanılmaz)

Uyarı: Aşağıdaki prosedürü uygulamadan önce, denetleyici ile birlikte verilen güvenlik talimatlarını gözden geçirin.
Telekom Rafı için:
• M3, 6mm x 0.5mm Phillips Başlı Vidalar (6x, dahildir)
• 12-24 x 5/8" Phillips Başlı Vidalar (4x, dahildir)
Sunucu Rafı için:
• M3, 6mm x 0.5mm Phillips Başlı Vidalar (6x, dahildir)
• M6 x 20mm Phillips Başlı Vida (4x, dahildir)
• M6 Kafes Somunları (4x, dahildir) veya M6 Kafes Klipsleri (4x, dahildir)
Telekom Rafina Kurulum
Bir W-650 Serisi denetleyiciyi 48,26 cm'lik bir Telekom raf sistemine kurmak için:
- Denetleyicinin yanında bulunan montaj deliklerinin üzerine bir rafa montaj braketi yerleştirin (bkz. Şekil 6).
- Üç adet M3, 6 mm x 0,5 mm phillips başlı vida ve uygun bir tornavida yardımıyla braketi denetleyiciye sabitleyin.
- Aynı adımları denetleyicinin diğer yanında da uygulayın.

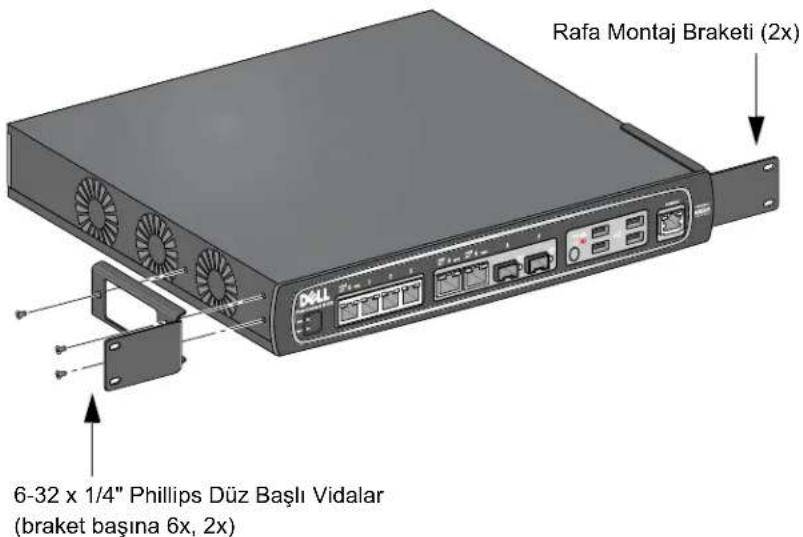

Şekil 6 Rafa Montaj Braketleri
Şekil 7 Rafa Montaj Kurulumu
- Güç kablolarına, ağ kablolarına ve LED durum göstergelerine erişebilmek için ünitenin ön ve arka bölümlerinde fazladan boşluk bırakın (bkz. Şekil 8).
Şekil 8 Hava Akışı Gereksinimleri
- Denetleyiciye güç beslenebilmesi için güç kablosunun diğer ucunu bir elektrik prizine bağlayın.
Not: W-650 Serisi denetleyici, üniteye beslenen gücü açıp kapatmak için bir düğmeye sahip değildir. Üniteye beslenen gücün denetlenmesi, güç kablosunun fışı bir elektrik prizine takılarak veya prizden çıkarılarak sağlanır.
Sunucu Rafina Kurulum
Bir W-650 Serisi denetleyiciyi 48,26 cm'lik bir raf sistemine kurmak için:
Not: Aşağıdaki talimatlarda, denetleyicinizi yivsiz, kare delikli bir rafa nasıl kuracağınız tarif edilmektedir. Yivsiz, yuvarlak delikli bir raf için, sağlanan klipsli somunları kullanın.
- Denetleyicinin yanında bulunan montaj deliklerinin üzerine bir rafa montaj braketi yerleştirin (bkz. Şekil 6).
- Üç adet M3, 6 mm x 0,5 mm phillips başlı vida ve uygun bir tornavida yardımıyla braketi denetleyiciye sabitleyin.
- Aynı adımları denetleyicinin diğer yanında da uygulayın.
- Dört adet kafes somununu takın.
Kafes somununu bir kafes somunu kurulum aracıyla takmak için:
a. Kafes somununun alt kenarını rafın arkasında bulunan kare şeklindeki açıklığın alt kısmının üzerinden geçirerek başlayın.
b. Kafes somunu kurulum aracının küçük ucunu raftaki açıklıktan (önden) geçirin ve aracı kafes somununun üst kenarına asın.
c. Kafes somununun üst kenarı yerine geçinceye kadar, aracı yukarı doğru döndürüp bir yandan kendinize doğru geri çekerken kafes somununu rafa doğru içeri bastırın.
Kafes somununu düz ağızlı bir tornavida yardımıyla takmak için:
a. Kafes somununun alt kenarını rafın arkasında bulunan kare şeklindeki açıklığın alt kısmının üzerinden geçirerek başlayın.
b. Kafes somununun üst kenarını düz ağızlı bir tornavida yardımıyla sıkıştırın.
c. Kenar sıkıştırıldığında, kafes somununun kenarını tamamen ray üzerindeki açıklığın içine itin.
d. Kafes somununun yerine geçmesi için üzerindeki tornavida baskısını serbest bırakın.
- Dört adet M6 x 20 mm phillips başlı vida ve uygun bir tornavida yardımıyla denetleyiciyi kuruluşunuzun raf sistemi içerisinde monte edin.
- Uygun hava akışı ve havalandırma için ünitenin sol ve sağ taraflarında minimum 10 cm'lik boşluk bırakın (bkz. Şekil 8).
- Güç kablolarına, ağ kablolarına ve LED durum göstergelerine erişebilmek için ünitenin ön ve arka bölümlerinde fazladan boşluk bırakın (bkz. Şckil 8).
- AC güç kablosunu (ülkeye özgü) ünitenin arkasına bağlayın.
- Denetleyiciye güç beslenebilmesi için güç kablosunun diğer ucunu bir elektrik prizine bağlayın.
Not: W-650 Serisi denetleyici, üniteye beslenen gücü açıp kapatmak için bir düğmeye sahip değildir. Üniteye beslenen gücün denetlenmesi, güç kablosunun fışı bir elektrik prizine takılarak veya prizden çıkarılarak sağlanır.
Masaüstüne Yerleştirme
W-650 Serisii masaüstü gibi düz bir yüzeye yerleştirmek için:
- Dört adet kauçuk montaj ayağını ünitenin altına takın.
- Kenar oluklarını yerine geçirerek takın.
- Üniteyi sert düz bir yüzey üzerine koyun.
Başlangıç Ayarları ve Ağ Bağlanırlığı
Fiziksel kurulumun tamamlanmasının ardından, IP adresini ve diğer temel sistem bilgilerini yapılandırmak için denetleyici üzerinde başlangıç ayarlarını yapın. Eksiksiz ayrıntılar ve talimatlar için, ArubaOS Hızlı Başlangıç Kılavuzu'na bakın.
Sökme
W-650 Serisi denetleyiciyi 48,26 cm'lik bir raf sisteminden sökmek için:
- Elektrik kablosunun fışini elektrik prizinden çıkararak denetleyicinin güç bağlantısını kesin.
- denetleyiciye bağlı başka kablolar veya cihazlar varsa bunların da bağlantılarını kesin.
- Denetleyiciyi kuruluşunuzun raf sistemine sabitleyen dört adet rafa montaj vidasını gevşetin.
- Denetleyiciyi raf sisteminden ayırın.

Fiziki Spesifikasyonlar
Cihaz Boyutları (rafa montaj braketleri hariç)
- Yükseklik 38 mm
- Genişlik 346 mm
• Derinlik 226 mm
Güç Spesifikasyonları
• AC Giriş Gerilimi: 100-240 V, Universal Giriş
• AC Giriş Frekansı: 50-60 Hz
• Maksimum güç tüketimi: 126 Watt
- Ethernet üzerinden güç toplam kapasite: 78 Watt
- Ethernet üzerinden güç port başına: 19,5 Watt
Çalıştırma Spesifikasyonları
- Çalıştırma Sıcaklığı Aralığı: 0°C ila 40°C
- Çalıştırma Nemi Aralığı: %5 ila %95 (bağıl nem), yoğunlaşmayan
Saklama Spesifikasyonları
- Saklama Sıcaklığı Aralığı: 0°C ila 50°C
- Çalıştırma Nemi Aralığı: %5 ila %95 (bağıl nem), yoğunlaşmayan
Kablosuz Radyo Spesifikasyonları (W-651 Dahili AP)
AP Türü
Tek Radyo, 3x3 Çoklu Giriş Çoklu Çıkış (MIMO), 300 Mbps'ye varan veri hızı
Çalıştırma Frekansı
• 2,4-2,5 GHz veya 5,150–5,950 GHz
Kullanılabilir Kanallar
- Mobilite Denetleyicisi tarafından yönetilen, yapılandırılmış düzenleme alanına bağlı
Modülasyonlar
• 802.11b: Düz Sıralı Dağınık Spektrum (DSSS)
• 802.11a/g: Dikey Frckans Bölmi Çoklama (OFDM)
• 802.11n: 802.11n draft 2.0
Verici Gücü
• 0,5 dBm'lik artışlarla yapılandırılabilir
İlişkilendirme Hızları (Mbps)
• 802.11b: 11, 5.5, 2, 1 otomatik kurtarmalı
• 802.11a/g: 54, 48, 36, 24, 18, 12, 9, 6 otomatik kurtarmalı
• 802.11n: MCS0 - MCS15 (6,5 Mbps - 300 Mbps)
802.11n Yüksek Veri Hacmi (HT) Desteği
HT 20
HT 40
802.11n Paket Toplama
A-MPDU
A-MSDU
Anten (W-651 Dahili AP)
- Harici anten desteği için üç RP-SMA arabirimi (uzaysal çeşitleme ile 3x3 MIMO'ya kadar destekleme)
- Üç adet AP-ANT-1B çok yönlü çift bant anten dahil
Güvenlik ve Yönetmelikler Yönünden Uygunluk
Dell, tüm Dell donanım ürünleri için, birden fazla dilde ülkeye özgü kısıtlamaları ve ek güvenlik bilgileri ile yönetmelik bilgilerini içeren bir belge sunmaktadır. Dell PowerConnect W-Serisi Güvenlik, Çevre ve Yönetmelik Bilgileri belgesi bu ürün içeriğinde yer almaktadır.
Dikkat: Bu el kitabında belirtilenler dışındaki kontroller veya performans ayarları ya da prosedürlerin kullanılması, tehlikeli düzeyde radyasyona maruz kalınmasıyla sonuçlanabilir.
Bu ürün, 21 CFR Bölüm 1, Alt bölüm J, Kısım 1040.10'a ve IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000'e uygundur.
Yukarıdaki lazer güvenliği standartlarına devamlı uygunluk için, Dell ürünlerine yalnızca onaylı satıcılarımızdan alınacak onaylı Sınıf 1 modüller takılmalıdır.
FCC Sınıf B Cihaz
Bu ekipman, FCC Kuralları Bölüm 15 uyarınca test edilmiş ve Sınıf B dijital cihazlara ilişkin sınırlara uygun olduğu saptanmıştır. Söz konusu sınırlar, yerleşim alanındaki bir kurulumda zararlı enterferansa karşı makul düzeyde koruma sağlamak amacıyla belirlenmiştir. Bu ekipman, radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimatlara göre kurulmadığı ve kullanılmadığı takdirde, telsiz haberleşme için zararlı enterferansa yol açabilir. Bununla birlikte, belirli bir kurulumda enterferansın oluşmayacağı garanti edilmemektedir. Ekipmanın kapatılıp açılmasıyla anlaşılabilecek olmak üzere, bu ekipman radyo veya televizyon alicıları için zararlı enterferansa neden olursa, kullanıcıının aşağıdaki tedbirlerden biri veya daha fazlasını uygulayarak enterferansı düzeltmeye çalışması önerilir:
- Alicı anteni yeniden yönlendirin veya konumlandırın.
- Ekipman ile alıcı arasındaki açıklığı artırın.
- Ekipmanı alicının bağlı olduğu devreden farklı bir devre üzerinde yer alan bir çıkış noktasına bağlayın.
- Yardım almak için bir bayiye veya deneyimli bir radyo/TV teknisyenine danışın (bu tavsiyede, profesyonel kurulumcudan yardım istenmesi şeklinde değişiklik yapılabilir).
Ülkeye Özgü Yönetmeliklerin tam listesi için lütfen Dell Temsilcinizle görüşün.
RF Radyasyona Maruz Kalma Bildirimi
Bu ekipman, FCC RF radyasyona maruz kalma sınırlarına uygundur. Bu ekipmanın kurulumu ve çalıştırılması sırasında, 2,4 GHz ve 5 GHz frekansları için, radyasyon kaynağı ile vücudunuz arasındaki minimum 35 cm'lik uzaklık korunmalıdır. Bu verici, başka herhangi bir anten veya verici ile ortak konumlandırılmamalı veya bağlantı olarak çalıştırılmamalıdır. 5,15 ila 5,25 GHz frekans aralığında çalıştırılırken, ortak kanallı Mobil Uydu Sistemleri ile zararlı enterferans potansiyelinin azaltılması amacıyla, bu cihazın kullanımı kapalı alanlarla sınırlandırılmıştır.
W-650
EN 55022 Sinif B
EN 55024
IEC/EN 60950
• CE İşareti
• cTUVus İşaretli
CB Scheme Sertifikalı
W-651
• FCC 15.247/15.407
• AB R&TTE Direktifi 1999/5/EC (EN 300 328, EN 301 893, EN 301 489)
• AB LV Direktifi 2006/95/EC
IEC/EN 60950
• CE İşareti
• cTUVus İşaretli
• CB Scheme Sertifikalı
Ülkeye Özgü Yönetmeliklerin tam listesi için lütfen Dell Temsilcinizle görüşün.
NOM Bilgileri (Yalnızca Meksika için)
Aşağıdaki bilgiler, resmi Meksika standartları (NOM) gerekliliklerine uygun olarak, bu belgede tarif edilen cihazla ilgili olarak sunulmuştur:
İthalatçı: Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.
Model Numarası: 650/651
• Besleme Gerilimi: 100-240 V AC
• Frekans: 47-63 Hz
- Akım tüketimi: 2,0 A
Dell Ekipmanının Doğru İmhası
Global Çevresel Uygunluk ve Dell ürünleri hakkında en güncel bilgileri edinmek için, bu ürün içeriğinde yer alan Dell PowerConnect W-Serisi Güvenlik, Çevre ve Yönetmelik Bilgileri belgesini inceleyebilir veya www.dell.com adresindeki web sitemizi ziyaret edebilirsiniz.
Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması)
RoHS
Dell ürünleri, 2002/95/EC sayılı AB Tehlikeli Maddelerin Kısıtlanması (RoHS) Direktifi'ne de uygundur. AB RoHS, elektrikli ve elektronik ekipman imalatında belirli tehlikeli malzemelerin kullanımına kısıtlamalar getirmektedir. Özellikle, RoHS Direktifi
uyarınca kısıtlamaya tabi olan malzemeler Kurşun (baskılı devre ünitelerinde kullanılan Lehim dahil), Kadmiyum, Cıva, Hekzavalan Krom ve Brom'dur. Bazı Dell ürünleri, RoHS Direktifi Ek 7 kapsamında listelenen istisnalara (baskılı devre ünitelerinde kullanılan lehim içerisindeki Kurşun) tabidir. Söz konusu Direktife uygunluğun gösterilmesi için, ürün ve ambalajların sol tarafları "RoHS" etiketi ile işaretlenecektir.
