PowerConnect W620 - Contrôleur DELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur réseau local sans fil (WLAN)
Marque	Dell
Modèle	PowerConnect W620
Dimensions (H x L x P)	4,5 x 32 x 17,3 cm
Poids	Environ 1,5 kg
Alimentation	100-240 V CA, 50-60 Hz, 115 W max (PoE incluse)
Consommation maximale	115 Watts
Capacité PoE totale	78 Watts (19,5 W par port sur les ports 0 à 3)
Ports réseau	8 ports Ethernet 10/100Base-T (dont 4 PoE) + 1 port Gigabit 10/100/1000Base-T
Port console série	RJ-45 (RS-232) avec adaptateur DB9 fourni
Ports USB	1 port USB 2.0 (support EVDO, stockage, imprimante)
Emplacement ExpressCard	Oui (pour périphérique EVDO)
Nombre maximal de points d'accès supportés	8
Logiciel requis	ArubaOS 5.0.2 ou version ultérieure
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	5 % à 95 % sans condensation
Température de stockage	0 °C à 50 °C
Humidité de stockage	5 % à 95 % sans condensation
Normes de sécurité	FCC Classe B, EN 55022/55024, IEC/EN 60950, CE, cTUVus, CB Scheme
Contenu de l'emballage	Contrôleur, cordon d'alimentation, câble série plat, pieds caoutchouc, adaptateur console RJ-45/DB9, guide de démarrage rapide, documents légaux
Voyants d'état	Alimentation (vert fixe), État (vert/rouge/orange), Lien/Activité par port, 100/1000, PoE
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs. Débrancher l'appareil avant nettoyage.
Mise au rebut	Conforme à la directive DEEE. Ne pas jeter avec les déchets ménagers. Se référer au document SERI ou à www.dell.com pour le recyclage.

FOIRE AUX QUESTIONS - PowerConnect W620 DELL

Comment réinitialiser le contrôleur PowerConnect W620 aux paramètres d'usine ?

La réinitialisation d'usine s'effectue généralement via l'interface de ligne de commande (CLI) ou en maintenant le bouton d'éjection USB enfoncé pendant plus de 5 secondes pour passer en veille, puis en redémarrant. Consultez le guide ArubaOS pour la procédure exacte.

Quelle version d'ArubaOS est nécessaire pour le W620 ?

Le contrôleur W620 nécessite ArubaOS 5.0.2 ou une version plus récente. Assurez-vous que tous les contrôleurs du réseau exécutent la même version.

Comment configurer l'adresse IP du contrôleur pour la première fois ?

Connectez-vous au port console série (RJ-45) avec un terminal réglé sur 9600 bauds, 8 bits, sans parité, 1 stop. Accédez à l'invite CLI et utilisez la commande configure terminal puis interface vlan 1 pour définir l'adresse IP. Reportez-vous au guide de prise en main Dell PowerConnect ArubaOS.

Quels ports fournissent l'alimentation PoE ?

Les ports Ethernet 0 à 3 prennent en charge le PoE (Power over Ethernet) avec une puissance maximale de 19,5 W par port. Les ports 4 à 7 ne fournissent pas de PoE.

Puis-je connecter un point d'accès au port console série ?

Non, le port console série est réservé aux périphériques RS-232. Ne connectez jamais un point d'accès ou tout autre périphérique non RS-232 à ce port, car cela pourrait endommager le matériel.

Comment utiliser le bouton d'éjection USB ?

Le bouton d'éjection USB permet de démonter en toute sécurité un support NAS connecté (appui de 1 à 5 secondes) ou de mettre le contrôleur en veille (appui de plus de 5 secondes). Le voyant d'état change de couleur selon l'action.

Que faire si le voyant d'état est rouge fixe ?

Un voyant d'état rouge fixe indique que le périphérique a subi une défaillance ou est en mode veille. Si l'appareil est sous tension et que le voyant reste rouge, vérifiez les connexions d'alimentation et consultez les logs via la console ou l'interface web.

Comment installer le contrôleur sur une table ?

Fixez les quatre pieds en caoutchouc fournis sous l'unité, puis placez le contrôleur sur une surface plane et dure. Assurez-vous que la ventilation est suffisante.

Quels câbles sont fournis avec le PowerConnect W620 ?

L'emballage contient un cordon d'alimentation (spécifique au pays), un câble série plat RJ-45 et un adaptateur RJ-45 vers DB9 pour le port console. Les câbles Ethernet ne sont pas inclus.

Le contrôleur supporte-t-il le montage en rack ?

Oui, le PowerConnect W620 peut être monté en rack. Les dimensions (1U) sont adaptées. Reportez-vous au chapitre 2 du guide d'installation pour la procédure de montage en rack.

MODE D'EMPLOI PowerConnect W620 DELL

Contrôleur Dell PowerConnect W-620

Guide d'installation

Copyright

© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, et autres marques déposées sont des marques commerciales d'Aruba Networks, Inc. Dell™, le logo DELL™ et PowerConnect™ sont des marques de Dell Inc.

Tous droits réservés. Les spécifications données dans ce manuel sont sujettes à modifications sans préavis.

Conçu aux Etats-Unis. Toutes les autres marques figurant dans ce manuel appartiennent à leurs propriétés respectives.

Code Open Source

Certains produits Aruba ont recours à du code logiciel Open Source développé par des tiers, ce qui inclut le code logiciel soumis aux licences GNU GPL (General Public License), GNU LGPL (Lesser General Public License) ou autres licences Open Source. Le code Open Source utilisé figure sur le site suivant :

http://www.arubanetworks.com/open_source

Mention légale

L'utilisation des plates-formes de communication et des logiciels d'Aruba Networks, Inc. par des individus ou des entreprises, pour mettre fin à l'exploitation de périphériques clients VPN d'autres fournisseurs manifeste une acceptation complète par cet individu ou cette entreprise des responsabilités associées à cette action et exonère totalement Aruba Networks, Inc. de toute procédure légale initiée par ces fournisseurs et relative au non respect du droit d'auteur.

Table des matières

Préface....5

Vue d'ensemble 5

Documentation connexe 5

Contacter Dell 5

Chapitre 1 À propos du contrôleur W-620....7

Configuration requise ....7

Vue d'ensemble du matériel 8

Vue avant du....8

Voyants d'état des ports 8

Vue arrière....9

Prise d'alimentation 9

Ports Ethernet 10/100BaseT 9

Adaptateur de port de console série....10

Ports USB 11

Bouton d'éjection du port USB 11

Voyants d'état....11

Chapitre 2 Série W-620 installation....13

Installation physique....13

Déploiement sur une table....13

Configuration initiale et connectivité réseau 13

Annexe A Spécifications, sécurité et conformité....15

Spécifications 15

Spécifications physiques....15

Gestion de l'alimentation....15

Spécifications d'exploitation 15

Spécifications de stockage 15

Sécurité et conformité aux réglementations....15

Périphérique de Classe B selon la FCC 16

Informations NOM (Mexique uniquement) 16

Autres règlements et normes de sécurité ....16

Procédure de mise au rebut de l'équipement Dell ....17

Directive de l'Union Européenne sur les substances dangereuses....17

Préface

Cette préface inclut les informations suivantes :

• Une vue d'ensemble du contenu de ce manuel
• Une liste de documents permettant d'approfondir les points abordés
• Des informations sur l'assistance et les services d'Aruba

Vue d'ensemble

• Chapitre 1, « À propos du contrôleur W-620 » à la page 7 fournit une présentation détaillée de la partie matérielle de l'Aruba 620.
• Chapitre 2, « Série W-620 installation » à la page 13 regroupe les instructions de montage et d'installation sur rack.
• Annexe A, « Spécifications, sécurité et conformité » à la page 15 inclut des spécifications techniques sur le produit, ainsi que des informations réglementaires et de conformité.

Documentation connexe

La documentation suivante est mentionnée dans ce guide et fait partie de l'ensemble complet de documentation requis pour la bonne installation et gestion du contrôleur Dell.

• Dell PowerConnect ArubaOS 5.0 - guide de prise en main
• Dell PowerConnect ArubaOS 5.0 - guide de l'utilisateur
- Dell PowerConnect ArubaOS 5.0 - références de la ligne de commande

Contacter Dell

Assistance sur le site Web
Site principal www.dell.com
Site d'assistance support.dell.com
Documentation support.dell.com/manuals
Logiciels https://download.dell-pcw.com

Le contrôleur Série W-620 Dell PowerConnect est un contrôleur de réseau local sans fil de classe entreprise. Ce contrôleur connecte, contrôle et intègre les points d'accès sans fil et les points d'accès en modes moniteur (AM - Air monitor) d'un réseau local filaire. Le contrôleur Série W-620 peut prendre en charge jusqu'à 8 points d'accès externes connectés à un campus d'entreprises.

Configuration requise

Le contrôleur Série W-620 nécessite ArubaOS 5.0.2 ou une version plus récente.

Remarque : Le contrôleur maître, son contrôleur maître redondant, et tous ses contrôleurs locaux doivent exécuter la même version de code de ArubaOS. Lorsque vous mettez à niveau votre réseau et installez un contrôleur Série W-620 sur votre réseau, assurez-vous que la version logicielle de votre contrôleur correspond à celle du reste du réseau.

• Contrôleur Série W-620
• Cordon d'alimentation (en fonction du pays de vente)
• Câble série plat (RJ-45)
- Pieds en caoutchouc (pour l'installation sur une table)
• Port de l'adaptateur de la console série (RJ-45 vers DB9)
• Dell PowerConnect ArubaOS Quick Start Guide
• Contrat de licence utilisateur final (CLUF)
- Document « Safety, Environmental, and Regulatory Information (SERI) »
- Document « Informations concernant la garantie et le support »

Remarque : Informez votre fournisseur si l'un des éléments est incorrect, manquant ou endommagé. Si possible, conservez l'emballage d'origine. Vous disposerez ainsi de tout le nécessaire en cas de renvoi de matériel au fournisseur.

Vue d'ensemble du matériel

Vue avant du

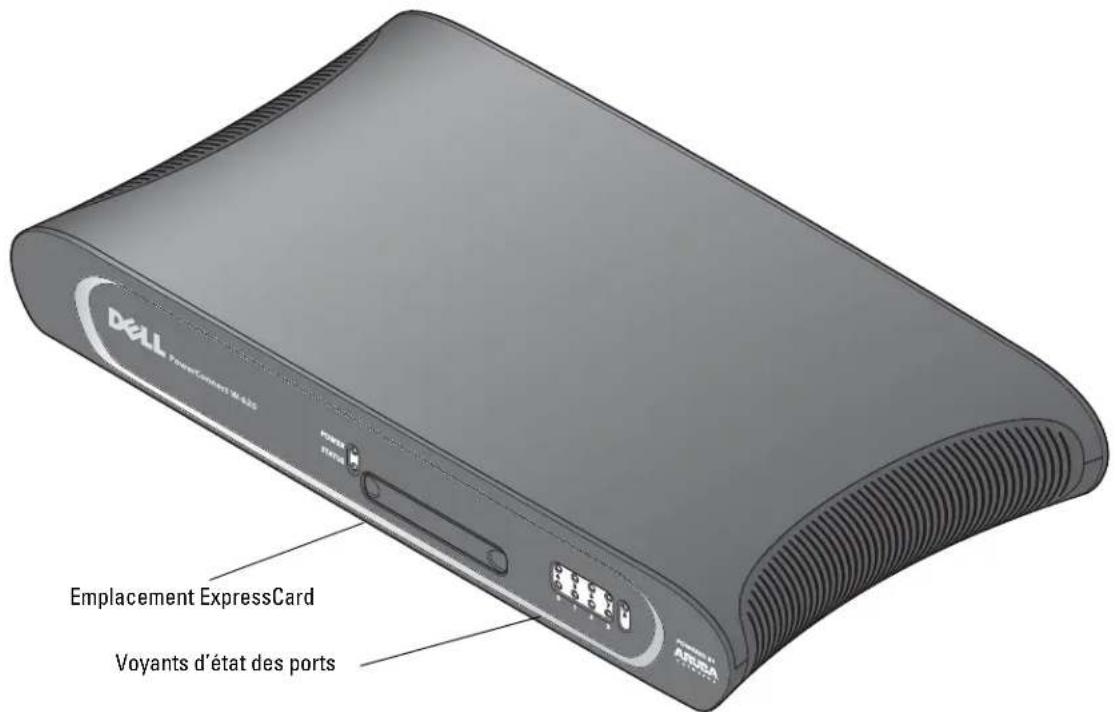

Figure 1 Vue avant du Série W-620

Emplacement ExpressCard

Le contrôleur Série W-620 dispose d'un emplacement ExpressCard, qui peut être utilisé avec un périphérique EVDO.

Voyants d'état des ports

Lorsque le déploiement ne se fait pas sur un rack, la partie avant du contrôleur Série W-620 est orientée vers l'extérieur. Ceci permet de masquer les câbles et de bénéficier d'un aspect plus esthétique. D'autre part, une série de témoins d'activité des ports figure sur ce côté. Pour plus d'informations sur le comportement de ces voyants, reportez-vous au Tableau 3.

Vue arrière

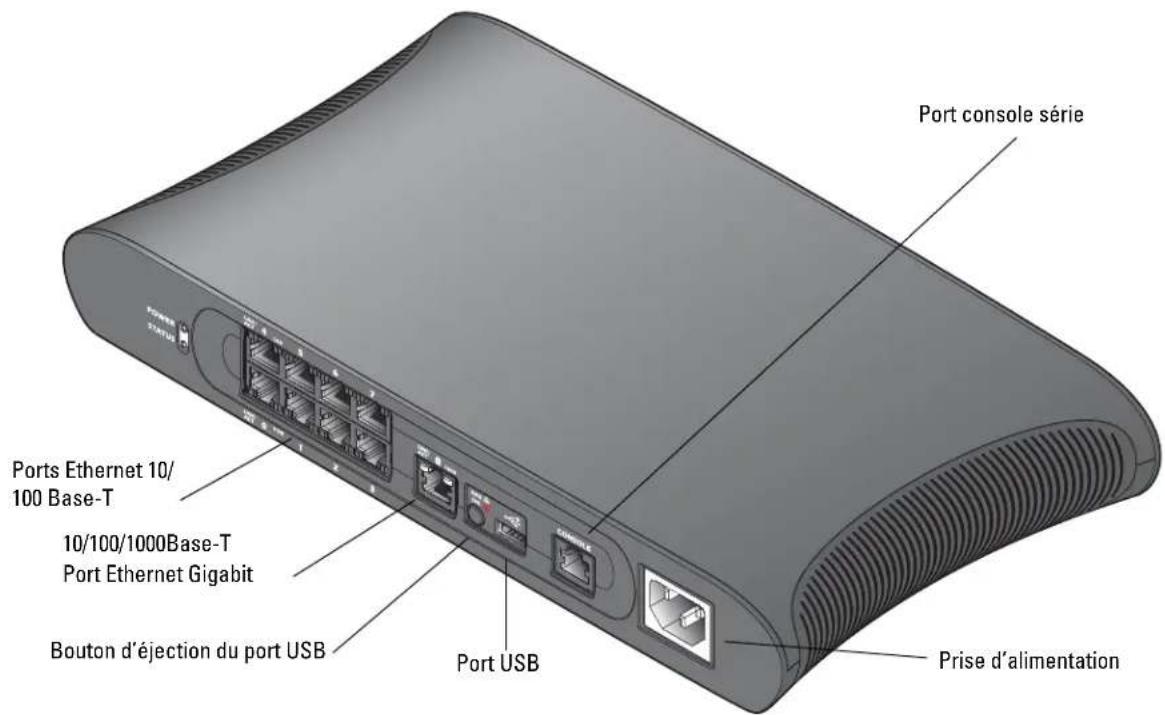

Figure 2 Vue arrière du contrôleur Série W-620

Prise d'alimentation

Le contrôleur Série W-620 dispose d'une alimentation secteur intégrée. La prise d'alimentation située sur la partie arrière de l'unité permet de brancher un câble secteur (modèle en fonction du pays). Consultez la section Annexe A, « Spécifications, sécurité et conformité » à la page 15 pour plus de détails sur les spécifications d'alimentation.

Ports Ethernet 10/100BaseT

Le contrôleur Série W-620 comporte huit ports Ethernet 10/100BaseT. Les ports 0 à 3 prennent en charge l'alimentation PoE (Power over Ethernet - Alimentation par le port Ethernet). Les ports 4 à 7 ne prennent pas en charge PoE et ne comportent pas de voyant PoE. Par contre, ils disposent d'un voyant « 100 », qui indique la vitesse de l'interface. Pour plus d'informations sur le comportement des voyants, voir Tableau 3.

Le contrôleur Série W-620 comporte un port Ethernet Gigabit (RJ-45) 10/100/1000Base-T. Gigabit Ethernet exploite les huit fils disponibles et chaque paire est utilisée de façon bidirectionnelle, ce qui signifie que les mêmes paires sont utilisées pour la transmission et la réception de données. Figure 3 illustre le brochage CAT-5 d'un connecteur RJ-45. Le connecteur RJ-45 CAT-5 utilise les paires suivantes sur un port Ethernet Gigabit 10/100/1000Base-T : 1/2, 3/6, 4/5 et 7/8.

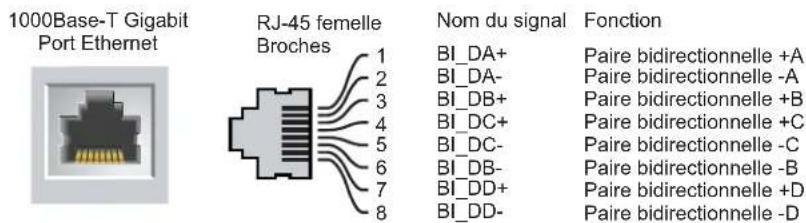

Figure 3 Brochage du port Ethernet Gigabit

Port console série

Un port console série (voir Figure 4) est prévu pour la connexion à un terminal, ce qui autorise une gestion locale directe. Le connecteur femelle RJ-45 du port permet de connecter un câble série RS-232 avec un connecteur mâle.

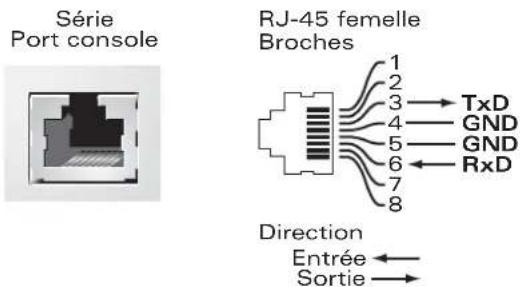

Figure 4 Brochage du port console série

Les paramètres de communication du port série figurent dans la section Tableau 1.

Tableau 1 Paramètres de la console

Débit en bauds	Bits de données	Parité	Bits d'arrêt	Contrôle du flux
9600 8 Aucun	1 Aucun

ATTENTION : Ne connectez pas de point d'accès au port de la console série. Le port de la console série est compatible uniquement avec les périphériques RS-232. Les périphériques qui ne sont pas de type RS-232, tels que les points d'accès, ne sont pas pris en charge.

Adaptateur de port de console série

Un adaptateur modulaire permet de convertir le connecteur RJ-45 (femelle) sur un connecteur DB9 (mâle). Consultez la section Figure 5 pour plus de détails.

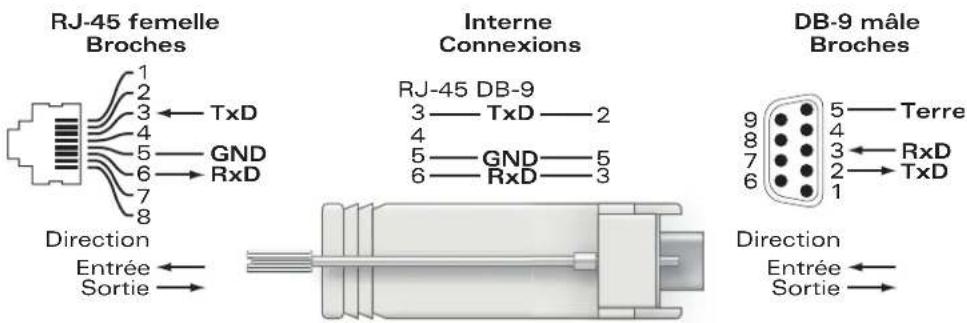

Figure 5 Conversion d'adaptateur modulaire RJ-45 (femelle) vers DB9 (mâle)

Le Série W-620 dispose d'une interface USB 2.0. Cette interface permet d'utiliser un modem EVDO/HSPDA, de la mémoire flash ou un périphérique de stockage sur disque ou une imprimante. Pour plus d'informations sur la configuration et l'utilisation de périphériques USB avec le Série W-620, consultez le guide de l'utilisateur du ArubaOS.

Bouton d'éjection du port USB

Le Série W-620 dispose d'un bouton d'éjection de support de données, qui permet d'enlever le périphérique de stockage en toute sécurité et de mettre le système en veille. Lorsque ce bouton est utilisé, le périphérique de stockage connecté au contrôleur avec un câble USB est démonté. Les imprimantes et les périphériques FVDO ne sont pas affectés.

Le fait d'appuyer sur le bouton d'éjection du port USB change l'état du contrôleur Série W-620. Le tableau ci-dessous décrit les états et indique les voyants dont le comportement est lié au bouton d'éjection.

Tableau 2 Voyant lié au Bouton d'éjection du port USB

État initial	État du voyant	Action Voyant d’état Fonction			État du voyant Action terminée
Support NAS opérationnel	Vert fixe Maintenez enfoncé le bouton d’éjection pendant 1 à 5 secondes maximum		Orange clignotant Démonter le support NAS Orange fixe
Support NAS désactivé	Orange fixe Maintenez enfoncé le bouton d’éjection pendant 1 à 5 secondes maximum		Orange clignotant Monter le périphérique NAS connecté, puis rétablir un fonctionnement normal		Vert fixe
Opérationnel Vert fixe	Maintenez enfoncé le bouton d’éjection pendant plus de 5 secondes		Rouge clignotant Le contrôleur se met en veille		Rouge fixe
Exploitation avec support NAS désactivé	Orange fixe Maintenez enfoncé le bouton d’éjection pendant plus de 5 secondes		Rouge clignotant Le contrôleur se met en veille		Rouge fixe
Veille Rouge fixe Appuyez sur le bouton d’éjection du port USB			Orange clignotant Réactivation du contrôleur Vert fixe

Voyants d'état

Tableau 3 Série W-620 Voyants d'état

Voyant	Étiquette	Fonction	Voyant	État
Alimentation	POWER	Voyant d’état de l’alimentation	Sous tension (vert fixe)	Sous tension
			Éteint	Pas d’alimentation
État	STATUS	Voyant d’état du module	Sous tension (vert fixe)	Le périphérique est opérationnel
			Sous tension (rouge fixe)	Le périphérique a subi un échec ou est en mode Veille
			Activé (orange fixe)	Le périphérique charge le logiciel
			Éteint	Pas d’alimentation

Tableau 3 Série W-620 Voyants d'état

Voyant	Étiquette	Fonction	Voyant	État
Port 10/100/1000Base-T	LNK/ACT Voyant d’état du lien ou de l’activité		Sous tension (vert fixe) Un	lien a été établi
			Sous tension (vert clignotant)	Le port transmet ou reçoit des données
			Éteint Pas de lien sur le port
	1000 Vitesse de	l’interface Sous tension (vert fixe)	1000 Mbits/s
			Éteint 10/100 Mbits/s
Ports 10/100Base-T	LINK/ACT Voyant d’état du lien ou de l’activité		Sous tension (vert fixe) Un	lien a été établi
			Sous tension (vert clignotant)	Le port transmet ou reçoit des données
			Éteint Pas de lien sur le port
	PoE Voyant d’état PoE Sous tension (vert fixe) Alimentation PoE fonctionnelle
					Activé (orange fixe) Le périphérique connecté a demandé une entrée PoE, mais aucune alimentation PoE n’est fournie par le port
					Éteint Alimentation PoE non fonctionnelle
	100 Vitesse de	l’interface Sous tension (vert fixe)	100 Mbits/s
			Éteint 10 Mbits/s

Chapitre 2

Installation du contrôleur Série W-620

Les outils et l'équipement suivant sont requis pour l'installation d'un contrôleur Série W-620.

• Cordon d'alimentation (en fonction du pays de vente)
• Câbles Ethernet adaptés à votre type de déploiement

Installation physique

Déploiement sur une table

Pour déployer un contrôleur Série W-620 sur une surface plate, telle qu'une table :

1. Installez les quatre pieds en caoutchoue sur le dessous de l'unité.
2. Posez l'unité sur une surface plate et dure.

Configuration initiale et connectivité réseau

Une fois l'installation physique terminée, procédez à la configuration initiale sur le contrôleur, de façon à configurer l'adresse IP et autres informations système de base. Pour des informations complètes et des instructions, consultez le guide de prise en main Dell PowerConnect ArubaOS correspondant à la version logicielle de votre contrôleur.

Spécifications

Spécifications physiques

Dimensions de l'appareil :

• Hauteur de 4,5 cm (1,75 po)
• Largeur de 32 cm (12,6 po)
• Profondeur de 17,3 cm (6,8 po)

Gestion de l'alimentation

• Tension secteur admise : 100-240 V en alternatif, entrée universelle
• Fréquence admise : 50 à 60 Hz en alternatif
• Consommation maximale : 115 Watts
- Capacité totale avec alimentation PoE : 78 Watts
• Capacité d'alimentation PoE par port : 19,5 Watts

Spécifications d'exploitation

• Plage de températures de fonctionnement : 0 à 40° C (32° à 104° F)
• Tolérance d'humidité en cours de fonctionnement : 5 à 95 % (humidité relative), sans condensation

Spécifications de stockage

• Plage de températures de stockage : 0° à 50° C (32° à 122° F)
• Tolérance d'humidité lors du stockage : 5 à 95 % (humidité relative), sans condensation

Sécurité et conformité aux réglementations

Dell fournit un document en plusieurs langues contenant les restrictions propres aux différents pays, ainsi que des informations de sécurité et réglementaires pour tous les produits matériels Dell. Le document Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information est inclus avec ce produit.

ATTENTION : L'application de commandes ou de réglages de performances ou de procédures qui ne sont pas spécifiées dans ce manuel risque d'entraîner une exposition à des rayonnements dangereux.

Ce produit est conforme aux normes 21 CFR chapitre 1, sous-chapitre J, section 1040.10 et IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000.

Pour assurer la pérennité de la conformité aux normes de sécurité laser ci-dessus, seuls les modules agréés de classe 1 provenant de nos fournisseurs agréés doivent être installés avec les produits Aruba.

Périphérique de Classe B selon la FCC

Cet équipement a été testé et déclaré conforme aux limites définies pour un périphérique numérique de classe B, conformément à la section 15 des règles de la FCC. Ces limites ont été conçues pour offrir une protection raisonnable contre les interférences néfastes dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et peut diffuser de l'énergie sous forme de fréquences radio et, s'il n'est pas utilisé conformément aux instructions, peut provoquer des interférences lors des communications radio. Cependant, il ne peut pas être garanti qu'aucune interférence ne se produira dans une installation donnée. S'il s'avère que cet appareil produit des interférences nuisibles à la réception des émissions de radio et de télévision, ce qui peut être déterminé en l'allumant puis en l'éteignant, il est suggéré à son utilisateur d'essayer de supprimer ces interférences en prenant au moins les mesures suivantes :

• Réorienter ou déplacer l'antenne de réception ;
• Éloigner l'équipement du poste de réception ;
• Connecter l'équipement à une prise située sur un autre circuit que celui auquel le récepteur est raccordé.
• Consultez le revendeur ou un technicien radio/télé pour obtenir de l'aide.

Pour consulter la liste complète des règlements par pays, veuillez consulter votre représentant Dell.

Informations NOM (Mexique uniquement)

Les informations suivantes sont fournies sur le périphérique décrit dans ce document conformément aux stipulations de l'organisme normatif mexicain(NOM) :

Importateur : Dell Inc. de Mexico, S.A. de C.V. Pasco de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F.

N° de modèle : 620

• Tension fournie : 100 à 240 V c.a.
• Fréquence : 47 à 63 Hz
• Consommation de courant : 1,8 A

Autres règlements et normes de sécurité

• EN 55022 Classe B
EN 55024
IEC/EN 60950
- Marque CE
- Marque cTUVus
• Certifié CB Scheme

Procédure de mise au rebut de l'équipement Dell

Vous trouverez les informations les plus récentes concernant la conformité environnementale et les produits Dell dans le document Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information qui est inclus avec cc produit ou en consultant notre site Web à www.dell.com.

Directive de l'Union Européenne sur les substances dangereuses

Les produits Dell sont également conformes à la directive européenne RoIIS (Restriction of Hazardous Substances) 2002/95/CE. Cette directive limite l'utilisation de matériaux dangereux spécifiques dans la fabrication d'équipements électriques ou électroniques.

De façon plus précise, les matériaux concernés par cette directive sont le plomb (ce qui inclut les soudures dans les circuits imprimés), le cadmium, le mercure, le chrome hexavalent et le brome. Certains produits Dell sont sujets aux exemptions prévues dans la directive RoHS à l'annexe 7 (plomb des soudures de circuits imprimés). Les produits et les emballages portent la mention « RoHS » présentée à gauche conformément à cette directive.

Controlador Dell PowerConnect W-620

Guía de instalación

Copyright

© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, y otras marcas comerciales son marcas comerciales de Aruba Networks, Inc. Dell™, el logotipo DELL™ y PowerConnect™ son marcas registradas de Dell Inc.
