用户手册 PowerConnect W3200 DELL

双方向性ペア +C 双方向性ペア -C 双方向性ペア +D 双方向性ペア -D 双方向性ペア +A 双方向性ペア -A 双方向性ペア +B 双方向性ペア -B

© 2010 Aruba Networks, Inc. AirWave®、Aruba Networks®、Aruba Mobility Management System®、及其他註冊商標是 Aruba Networks, Inc. 的商標。Dell™、DELL™ 商標及 PowerConnect™ 是 Dell Inc. 的商標。 保留所有權利。本手冊規格如有改變，恕不通知。 源於美國。本手冊中出現的其他商標都是其各自公司的財產。

某些 Aruba 產品包含由協力供應商開發的開放源軟體代碼，其中包括須遵照 GNU 通用公共許可證 (General Public License, GPL)、GNU 寬通用公共許可證 (Lesser General Public License, LGPL) 或其他開放源許可證規定使用的軟體代碼。可在以下網站上找到所使用的開放

任何個人或公司，只要其使用 Aruba Networks, Inc. 交換平台和軟體來端接其他供應商的 VPN 用戶端設備，即表明該人或公司對此行為 承擔全部責任，並會代表這些供應商，在 Aruba Networks, Inc. 萬一遭受任何以及所有與版權侵犯有關的法律訴訟時，為其承擔全部傷害 和損失賠償。Dell PowerConnect W-3000 系列控制器 | 安裝指南 目錄 | 3

z 第 5 頁的「指南總覽」z 第 5 頁的「相關文件」 z 第 5 頁的「聯絡 Dell」

z 第 1 章，「關於 PowerConnect W-3000 系列控制器」（第 7 頁）介紹了 W-3000 系列控制器內以下三種控 制器詳細的硬體摘要情況：W-3200、W-3400 和 W-3600。 z 第 2 章，「安裝 W-3000 系列控制器」（第 11 頁）提供機架安裝和安裝說明。 z 附錄 A，「規格、安全性與符合規範」（第 15 頁）包含產品技術規格和安全以及符合規範資訊。

本指南中引用了以下文件，可以將它們視為成功執行 Dell 控制器安裝和管理所需的完整文件集的組成部分：

www.dell.com support.dell.com Dell 文件support.dell.com/manuals6 | 關於本指南 Dell PowerConnect W-3000 系列控制器 | 安裝指南Dell PowerConnect W-3000 系列控制器 | 安裝指南 關於 PowerConnect W-3000 系列控制器 | 7 第 1 章 關於 PowerConnect W-3000 系列

PowerConnect W-3000 系列控制器包括三個企業級無線 LAN 控制器。這些控制器連接、控制並智慧地將無 線接入點 (Access Point, AP) 和無線監測器 (Air Monitor, AM) 整合為有線 LAN 系統。 PowerConnect W-3000 系列控制器包括以下型號： z W-3200 多服務控制器 W-3200 最多能夠支援 32 個已連接園區的 AP。 z W-3400 多服務控制器 W-3400 最多能夠支援 64 個已連接園區的 AP。 z W-3600 多服務控制器 W-3600 最多能夠支援 128 個已連接園區的 AP。

W-3000 系列控制器要求使用 ArubaOS 5.0.2 或更高版本。

z W-3000 系列控制器 z 交流電源線（因國家而異）z 機架安裝托架，含金屬構件（用於進行機架安裝）z 扁型串列電纜 (RJ-45)z 橡膠腳墊（用於桌面部署） z 串列控制臺埠連接器（RJ-45 轉 DB9）

安全、環保和符合規範資訊 (Safety, Environmental, and Regulatory Information, SERI) 文件

(Warranty and Support Information, WSI) 文件 注意： 選件相關的 AP 許可單獨計數，不含 AP 升級許可的數量。有關軟體許可方案與支援能力完整的詳細資訊，請聯 絡您的 Dell 代表。 注意： 主控制器、其備用主控制器以及它的所有本地控制器都必須執行相同版本的 ArubaOS。當您升級網路並將 W-3000 系列控制器安裝到您的網路中後，請確認控制器上的軟體版本是否與網路其餘部分所使用的軟體版本一致。如果控制器上自帶的軟體版本早於網路升級後的版本，則您必須升級控制器上的軟體版本，使之與網路其餘部分所使用的軟體版本 注意： 如果發現任何不正確、缺失或損壞的部件，請通知您的供應商。請盡可能保留包裝箱，包括原始包裝材料。必要時，可以利用這些材料重新包裝裝置，將其退回給供應商。8 | 關於 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安裝指南

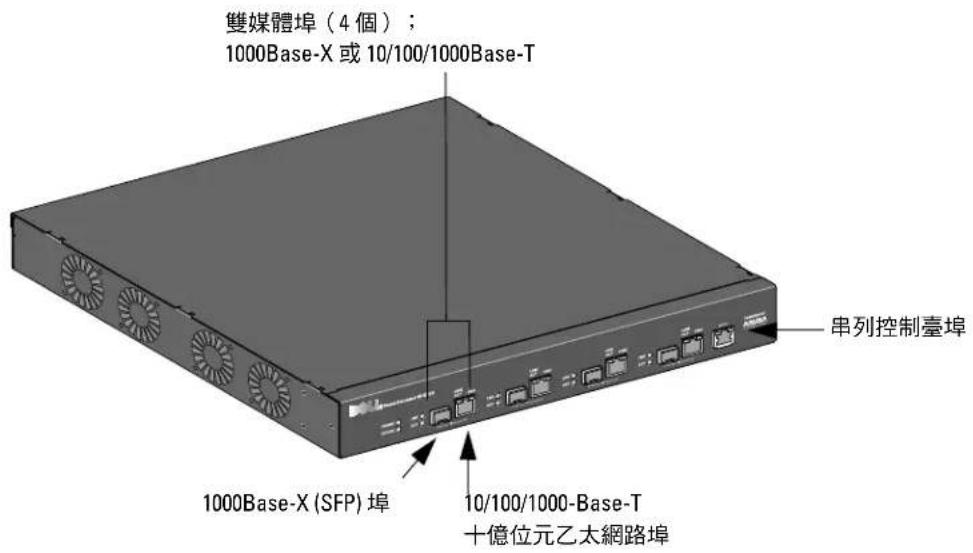

W-3000 系列控制器的物理硬體型號摘要涵蓋該系列內的所有三個型號。三個控制器型號之間的差異取決於 所購買的許可等級。本章各處插圖中所示的控制器型號為 W-3200。 圖 1 W-3200

1000Base-X (SFP) 埠 有四個專用於光纖連接的 1000Base-X 組合埠，專供與 Dell SFP（迷你 GBIC）配合使用。 要購買相容的 SFP 模組，請聯絡您的 Dell 代表，以了解詳細資訊和獲得協助。 10/100/1000Base-T 十億位元乙太網路埠 共有四個 10/100/1000Base-T 十億位元乙太網路 (RJ-45) 埠。十億位元乙太網路使用所有八條芯線，每一對 芯線都以雙向方式使用，也就是說，同一芯線對既用於資料傳輸，又用於資料接收。圖 2 圖解說明了 RJ-45 連接器上的 CAT-5 引腳分配。CAT-5 引腳分配將 10/100/1000Base-T 十億位元乙太網路埠上的以下引腳組 對：1/2、3/6、4/5 和 7/8。 注意： 供與 W-3000 系列控制器一起使用的可選附件 （如 SFP 模組）需另購。要了解詳細資訊以及獲得協助，請聯絡您 的 Dell 代表。 串列控制臺埠10/100/1000-Base-T 十億位元乙太網路埠1000Base-X (SFP) 埠雙媒體埠（4 個）；1000Base-X 或 10/100/1000Base-T 注意： 埠零至三是雙媒體埠，可以利用所提供的 1000Base-X 或 10/100/1000Base-T 連接。不過，1000Base-X 光纖連接優 先於 10/100/1000Base-T 銅連接。檢測到 1000Base-X 介面有鏈路時，10/100/1000Base-T 連接會被停用。 注意： Dell 對在其控制器系統內使用 Dell 光纖產品進行了測試，並支援使用這些產品。協力供應商光纖產品未經過測 試或得到支援，因此，Dell 不能保證使用協力供應商光纖產品時能夠發揮它們的正常功能。Dell PowerConnect W-3000 系列控制器 | 安裝指南 關於 PowerConnect W-3000 系列控制器 | 9 圖 2 十億位元乙太網路埠引腳分配

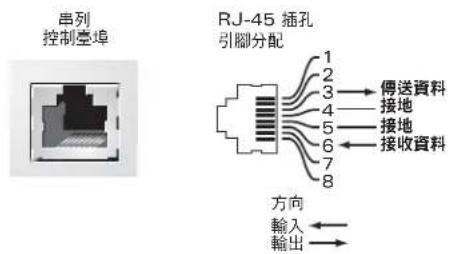

提供了一個串列控制臺埠，用於與終端相連，以實現直接本地管理。該埠的 RJ-45 插孔連接器接受帶有插頭 連接器的 RS-232 串列電纜。 圖 3

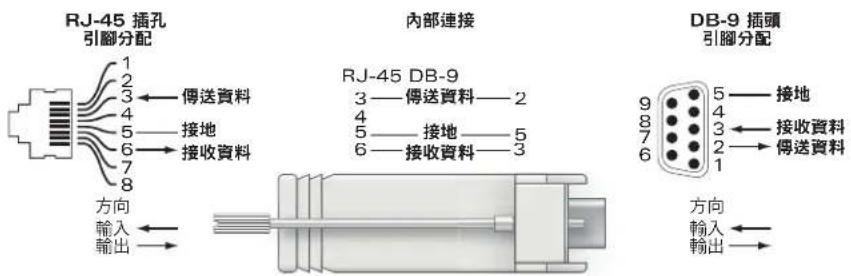

可以使用模組連接器將 RJ-45（插孔）連接器轉換為 DB9（插頭）連接器。有關完整的詳細資訊，請參閱圖 4。 圖 4 RJ-45

DB-9 （插頭）模組連接器轉換 表 1

串列傳輸速率 數據位元 奇偶驗證 停止位 流控制

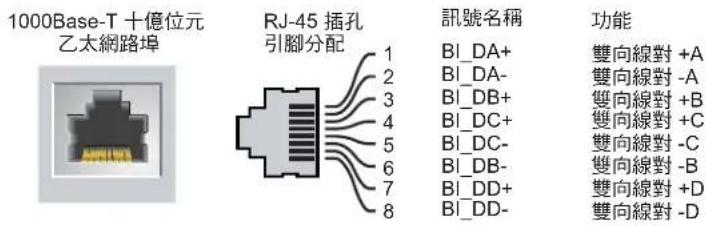

1000Base-T 十億位元 乙太網路埠RJ-45 插孔

小心： 請勿將接入點 (Access Point, AP) 連接到串列控制臺埠。串列控制臺埠只相容 RS-232 裝置。不支援非 RS-232 裝 置，例如 AP。

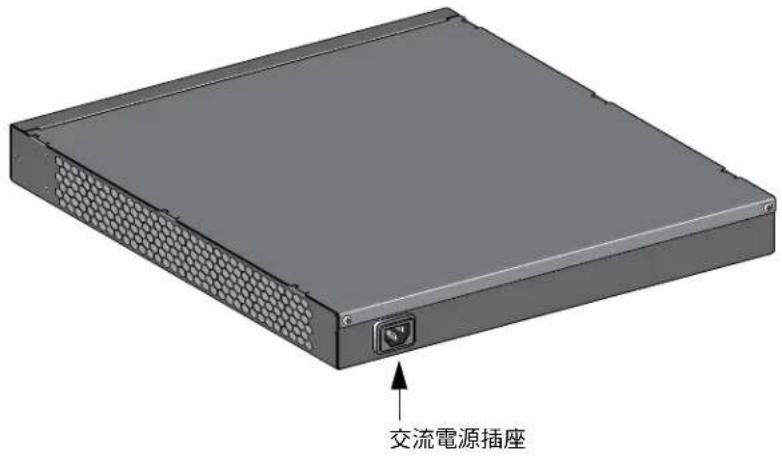

輸出10 | 關於 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安裝指南 圖 5 為 W-3200 後視圖。 圖 5 W-3200

W-3000 系列控制器支援整合式交流供電，裝置後部的交流電源插座供與交流電源線 （因國家而異）配合使 用。有關電源規格的詳細資訊，請參閱第 15 頁的 「電源管理規格」。 LED 狀態指示燈 表 2 W-3000

STATUS（狀態） 模組狀態指示燈 亮（綠燈常亮） 裝置執行中 亮（紅燈常亮） 裝置出現故障 亮（黃燈常亮） 裝置正在載入軟體

LNK 1000Base-X 埠 鏈路狀態指示燈 亮（綠燈常亮） 鏈路已建立

ACT 1000Base-X 埠 活動狀態指示燈 亮（閃爍綠燈） 埠正在傳輸或接收資料

LNK/ACT 10/100/1000Base-T 埠鏈路/工作狀態指示燈 亮（綠燈常亮） 鏈路已建立 亮（閃爍綠燈） 埠正在傳輸或接收資料

1000 10/100/1000Base-T 埠 介面速度指示燈 亮（綠燈常亮） 1000 Mbps 介面速度使用中 不亮 10/100 Mbps 介面速度使用中 交流電源插座Dell PowerConnect W-3000 系列控制器 | 安裝指南 安裝 W-3000 系列控制器 | 11 第 2 章 安裝 W-3000 系列控制器 安裝 Dell PowerConnect W-3000 系列控制器必須具備下列工具和設備：z 機架安裝托架（2 個，進行桌面安裝時不使用）z 適用的螺絲刀z 交流電源線（因國家而異）

z 6-32 x 1/4" 十字槽沉頭螺絲（6 個，附帶） z M6 x 20mm 十字槽沉頭螺絲（4 個，附帶） z M6 鎖緊螺帽（4 個，附帶）或 M6 鎖緊夾（4 個，附帶）

要將 W-3000 系列控制器安裝到 19 英吋（48.26 釐米）機架系統中：

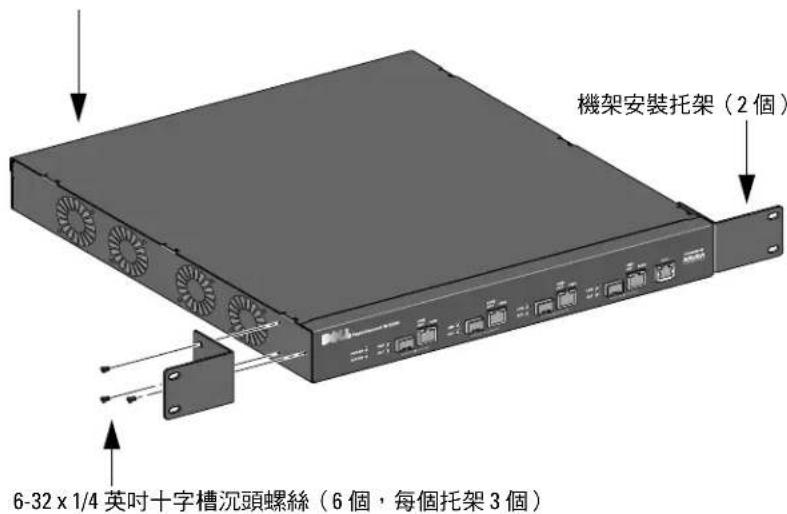

1. 將一個機架安裝托架置於控制器一側的安裝孔上 （請參閱圖 1）。

2. 使用三個 6-32 x 1/4 英吋十字槽沉頭螺絲和一把適用的螺絲刀將托架固定在控制器上。

圖 1 機架安裝托架警告： 在執行以下步驟之前，請檢視控制器附帶的安全說明。 機架安裝托架（2 個）W-3000 系列控制器多服務控制器 6-32 x 1/4 英吋十字槽沉頭螺絲（6 個，每個托架 3 個）12 | 安裝 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安裝指南

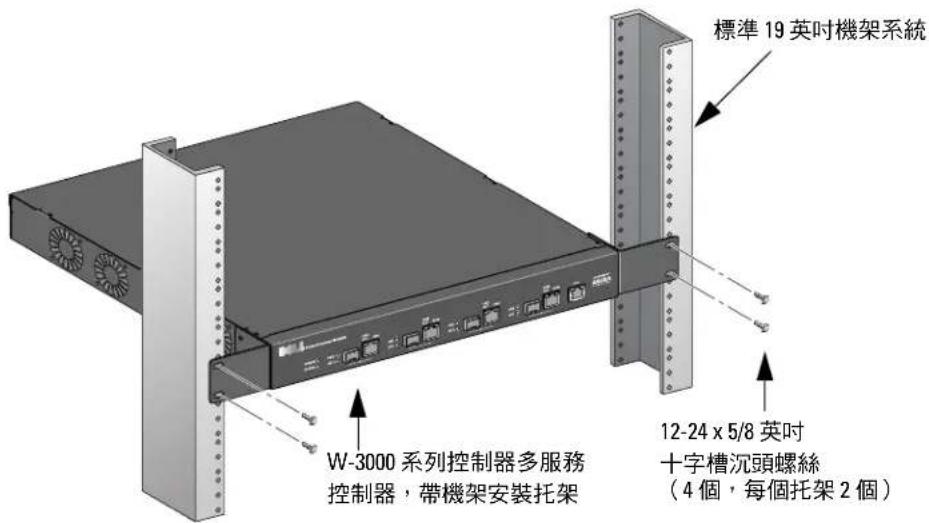

4. 使用四個 12-24 x 5/8 英吋十字槽沉頭螺絲和一把適用的螺絲刀將控制器安裝到貴組織的機架系統內 （請

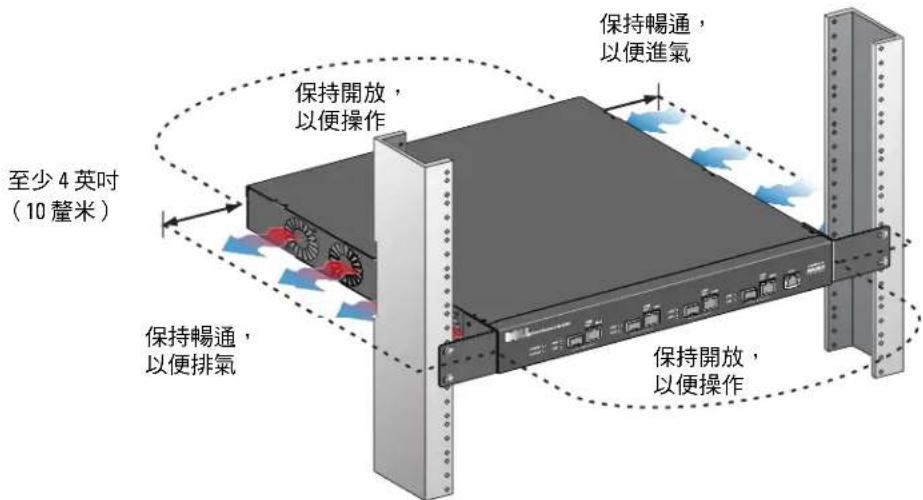

5. 在裝置的左右兩側至少留出四英吋 （10 釐米）的空間，以便氣流通暢和通風 （請參閱圖 3）。

6. 在裝置的前部和後部留出額外空間，以便插接電源線、網線，以及檢視 LED 狀態指示燈（請參閱圖 3）。

7. 將交流電源線（因國家而異）連接到裝置後部。

8. 將電源線的另一端插入電源插座，以通電啟動控制器。

標準 19 英吋機架系統 12-24 x 5/8 英吋

（4 個，每個托架 2 個） W-3000 系列控制器多服務 控制器，帶機架安裝托架

至少 4 英吋 （10 釐米）Dell PowerConnect W-3000 系列控制器 | 安裝指南 安裝 W-3000 系列控制器 | 13

要將 W-3000 系列控制器控制器安裝到 19 英吋（48.26 釐米）伺服器機架系統中：

1. 將一個機架安裝托架置於控制器一側的安裝孔上 （請參閱圖 1）。

2. 使用三個 6-32 x 1/4 英吋十字槽沉頭螺絲和一把適用的螺絲刀將托架固定在控制器上。

a. 先插入鎖緊螺帽的下緣，但要位於軌道後部方形開口上方。 b. 將鎖緊螺帽安裝工具的小端穿過軌道中的開口 （從前部），將工具鉤在鎖緊螺帽的上緣上。 c. 將鎖緊螺帽朝著軌道推入，同時向上轉動工具，並朝著您的方向回拉工具，直至鎖緊螺帽的上緣 「哢嗒」一音效卡入到位。

5. 使用四個 M6 x 20mm 十字槽沉頭螺絲和一把適用的螺絲刀將控制器安裝到貴組織的機架系統內。

6. 在裝置的左右兩側至少留出四英吋 （10 釐米）的空間，以便氣流通暢和通風 （請參閱圖 3）。

7. 在裝置的前部和後部留出額外空間，以便插接電源線、網線，以及檢視 LED 狀態指示燈（請參閱圖 3）。

8. 將交流電源線（因國家而異）連接到裝置後部。

9. 將電源線的另一端插入電源插座，為控制器供電。

要將 W-3000 系列控制器部署在平面（例如桌面）上：

2. 按壓側蓋板，使其吧嗒一音效卡入到位。

物理安裝完成後，在控制器上執行初始設定，以組態 IP 位址和其他基本系統資訊。有關完整的詳細資訊和 說明，請參閱 ArubaOS

中有關您的控制器上所安裝軟體版本的資訊。

要將 W-3000 系列控制器從 19 英吋（48.26 釐米）機架系統上卸下：

1. 從電源插座上拔出電源線，斷開給控制器的供電。

2. 斷開與控制器相連的所有其他電纜或裝置。

3. 鬆開用於將控制器固定在貴組織機架系統上的四個機架安裝螺絲。

注意： 下列說明說明了在具有無螺紋方形孔的機架中安裝控制器的步驟。對於具有無螺紋圓形孔的機架，請改用提供

注意： W-3000 系列控制器沒有開啟/關閉電源的開關。透過將電源線插頭插入電源插座（或拔出插頭）來控制給裝置的 供電。14 | 安裝 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安裝指南Dell PowerConnect W-3000 系列控制器 | 安裝指南 規格、安全性與符合規範 | 15 附錄 A 規格、安全性與符合規範

z 裝置尺寸（不含機架安裝托架）（高 x 寬 x 深）： 所有型號：1.75" x 13.8" x 11.7" 所有型號：44 mm x 351 mm x 297 mm 裝置重量（含機架安裝托架）： z W-3200：7.1 lb/3.2 kg z W-3400/W-3600：7.4 lb/3.4 kg z 包裝尺寸（高 x 寬 x 深）： 所有型號：6.5" x 18.2" x 16.5" 所有型號：165 mm x 462 mm x 419 mmz 運輸重量： W-3200：9.4 lb/4.3 kg W-3400/W-3600：9.7 lb/4.4 kg

z W-3200：最大 35Wz W-3400：最大 45Wz W-3600：最大 60W 電源規格（AC 輸入要求） z W-3200： 交流輸入電壓：約 90-264 V，通用輸入 AC 輸入電流：1.5 A 交流輸入頻率：47-63 Hzz W-3400/W-3600： 交流輸入電壓：約 90-264 V，通用輸入 AC 輸入電流：2.2 A 交流輸入頻率：47-63 Hz

z 工作溫度範圍：0°C 至 40°C（32°F 至 104°F） z 工作濕度範圍：5% 至 95% （相對濕度），無冷凝16 | 規格、安全性與符合規範 Dell PowerConnect W-3000 系列控制器 | 安裝指南

z 儲存溫度範圍：0°C 至 50°C（32°F 至 122°F） z 儲存濕度範圍：5% 至 95% （相對濕度），無冷凝

Dell 提供了一個多語言文件，其中包含所有 Dell 硬體產品的國家特定限制以及其他安全性和符合規範資 訊。本產品附帶了 Dell PowerConnect W 系列安全、環保和符合規範資訊文件。

本產品符合 21 CFR 第 1 章第 J 分章第 1040.10 部分，以及 IEC 60825-1: 1993、A1: 1997、A2: 2001、

IEC 60825-2: 2000。 要繼續遵守以上雷射安全標準，應在 Dell 產品中安裝由我們認可的供應商生產的、經過認證的 1 類模組。 FCC A 級裝置 本設備經測試證明符合 FCC 規章第 15 部分有關 A 級數位裝置的限制規定。這些限制旨在對設備在商務環 境中工作時產生的有害干擾提供合理防護。本設備可產生、使用並會發射無線射頻能量，如果不按照說明 手冊進行安裝和使用，有可能對無線電通訊產生有害的干擾。在住宅區執行本設備可能會導致有害干擾， 發生有害干擾時，使用者必須修正干擾並承擔相應的費用。

小心： 所進行的效能或程式控制或調整如果不是本手冊中規定的控制和調整，可能會導致危險的輻射暴露。Dell PowerConnect W-3000 系列控制器 | 安裝指南 規格、安全性與符合規範 | 17 NOM 資訊（僅墨西哥） 按照墨西哥官方標準 (NOM) 的要求，本文件所述裝置上提供了下列資訊： 進口商： Dell Inc. de Mexico, S.A. de C.V. Paseo de la Reforma 2620-11° Piso Col. Lomas Atlas 11950 Mexico, D.F. 型號：3200 z 電源電壓：90-264 V AC z 頻率：47-63 Hz z 電流消耗：1.5 A 型號：3400/3600 z 電源電壓：90-264 V AC z 頻率：47-63 Hz z 電流消耗：2.2 A Dell 設備的正確處置 有關全球環境符合性以及 Dell 產品的最新資訊，請瀏覽我們的網站 www.dell.com。 歐盟 RoHS Dell 產品也遵守歐盟的 2002/95/EC 號危害物質限用 (Restriction of Hazardous Substances, RoHS) 法令。歐盟 RoHS 限制在電氣和電子設備的生產中使用某些有害物 質。具體地講，RoHS 法令所規定的限用材料為：鉛 （包括印刷電路元件中使用的焊 料）、鎘、汞、六價鉻及溴。某些 Dell 產品符合 RoHS 法令附錄 7 中所列的豁免規定 （關於印刷電路組件所 用焊料中的鉛）。產品和包裝上將貼有左圖所示的 「RoHS」標籤，以表明其符合該法令的要求。2010 年 7 月 | 0510762-MU-01 Dell PowerConnect W-3000 系列控制器 | 安裝指南Dell PowerConnect W-3000 系列控制器 安装指南Dell PowerConnect W-3000 系列控制器 | 安装指南 0510762-MU-01 | 2010 年 7 月

版权所有 2010 Aruba Networks, Inc. AirWave®、Aruba Networks®、Aruba Mobility Management System®、及其它注册商标是 Aruba Networks, Inc. 的商标。Dell™、DELL™ 徽标及 PowerConnect™ 是 Dell Inc. 的商标。 版权所有 保留所有权利。本手册规格如有变动，恕不通知。 源于美国。本手册中出现的其它商标都是其各自公司的财产。

某些 Aruba 产品包含由第三方开发的开放源软件代码，其中包括须遵照 GNU 通用公共许可证 (General Public License, GPL)、GNU 宽通用 公共许可证 (Lesser General Public License, LGPL) 或其它开放源许可证规定使用的软件代码。可在以下站点上找到所使用的开放源代码： http://www.arubanetworks.com/open_source

任何个人或公司，只要其使用 Aruba Networks, Inc. 交换平台和软件来端接其它厂商的 VPN 客户端设备，即表明该人或公司对此行为承 担全部责任，并会代表这些厂商，在 Aruba Networks, Inc. 万一遭受任何以及所有与版权侵犯有关的法律诉讼时，为其承担全部伤害和损 失赔偿。Dell PowerConnect W-3000 系列控制器 | 安装指南 目录 | 3

z 第 5 页的 “指南总览” z 第 5 页的 “相关文档” z 第 5 页的 “联系 Dell”

z 第 1 章，“关于 PowerConnect W-3000 系列控制器”（第 7 页）介绍了 W-3000 系列控制器内以下三种控 制器详细的硬件概要情况：W-3200、W-3400 和 W-3600。 z 第 2 章，“安装 W-3000 系列控制器”（第 13 页）提供机架安装和安装说明。 z 附录 A，“规格、安全性与合规性”（第 17 页）包含产品技术规格和安全以及合规性信息。

本指南中引用了以下文档，可以将它们视为成功执行 Dell 控制器安装和管理所需的完整文档集的组成部分：

www.dell.com support.dell.com Dell 文档support.dell.com/manuals6 | 关于本指南 Dell PowerConnect W-3000 系列控制器 | 安装指南Dell PowerConnect W-3000 系列控制器 | 安装指南 关于 PowerConnect W-3000 系列控制器 | 7 第 1 章 关于 PowerConnect W-3000 系列

PowerConnect W-3000 系列控制器包括三个企业级无线 LAN 控制器。这些控制器连接、控制并智能地将无 线接入点 (Access Point, AP) 和无线监测器 (Air Monitor, AM) 整合为有线 LAN 系统。 PowerConnect W-3000 系列控制器包括以下型号： z W-3200 多服务控制器 W-3200 最多能够支持 32 个已连接园区的 AP。 z W-3400 多服务控制器 W-3400 最多能够支持 64 个已连接园区的 AP。 z W-3600 多服务控制器 W-3600 最多能够支持 128 个已连接园区的 AP。

W-3000 系列控制器要求使用 ArubaOS 5.0.2 或更高版本。

z W-3000 系列控制器 z 交流电源线（因国家而异）z 机架安装托架，含金属构件（用于进行机架安装）z 扁型串行电缆 (RJ-45)z 橡胶脚垫（用于桌面部署） z 串行控制台端口适配器（RJ-45 转 DB9）

(Warranty and Support Information, WSI) 文档 注意： 选件相关的 AP 许可单独计数，不含 AP 升级许可的数量。有关软件许可方案与支持能力完整的详细信息，请联 系您的 Dell 代表。 注意： 主控制器、其备用主控制器以及它的所有本地控制器都必须运行相同版本的 ArubaOS。当您升级网络并将 W-3000 系列控制器安装到您的网络中后，请确认控制器上的软件版本是否与网络其余部分所使用的软件版本一致。如果控制器上自带的软件版本早于网络升级后的版本，则您必须升级控制器上的软件版本，使之与网络其余部分所使用的软件版本一致。8 | 关于 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南

W-3000 系列控制器的物理硬件型号概览涵盖该系列内的所有三个型号。三个控制器型号之间的差异取决于 所购买的许可级别。本章各处插图中所示的控制器型号为 W-3200。 图 1 W-3200

1000Base-X (SFP) 端口 有四个专用于光纤连接的 1000Base-X 组合端口，专供与 Dell SFP（迷你 GBIC）配合使用。 要购买兼容的 SFP 模块，请联系您的 Dell 代表，以了解详细信息和获得协助。 注意： 如果发现任何不正确、缺失或损坏的部件，请通知您的供应商。请尽可能保留包装箱，包括原始包装材料。必要时，可以利用这些材料重新包装装置，将其退回给供应商。 注意： 供与 W-3000 系列控制器一起使用的可选附件（如 SFP 模块）需另购。要了解详细信息以及获得协助，请联系您 的 Dell 代表。 串行控制台端口10/100/1000-Base-T 千兆位以太网端口1000Base-X (SFP) 端口双介质端口（4 个）；1000Base-X 或 10/100/1000Base-T 注意： 端口零至三是双介质端口，可以利用所提供的 1000Base-X 或 10/100/1000Base-T 连接。不过，1000Base-X 光纤连 接优先于 10/100/1000Base-T 铜连接。检测到 1000Base-X 接口有链路时，10/100/1000Base-T 连接会被禁用。 注意： Dell 对在其控制器系统内使用 Dell 光纤产品进行了测试，并支持使用这些产品。第三方光纤产品未经过测试或 得到支持，因此，Dell 不能保证使用第三方光纤产品时能够发挥它们的正常功能。Dell PowerConnect W-3000 系列控制器 | 安装指南 关于 PowerConnect W-3000 系列控制器 | 9 10/100/1000Base-T 千兆位以太网端口 共有四个 10/100/1000Base-T 千兆位以太网 (RJ-45) 端口。千兆位以太网使用所有八条芯线，每一对芯线都以 双向方式使用，也就是说，同一芯线对既用于数据传输，又用于数据接收。图 2 图解说明了 RJ-45 连接器上 的 CAT-5 引脚分配。CAT-5 引脚分配将 10/100/1000Base-T 千兆位以太网端口上的以下引脚组对：1/2、3/6、 4/5 和 7/8。 图 2 千兆位以太网端口引脚分配

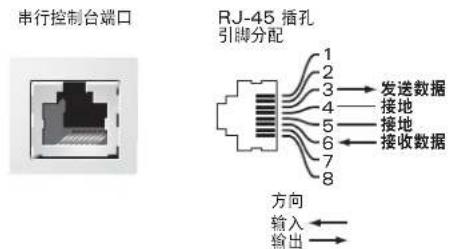

提供了一个串行控制台端口，用于与终端相连，以实现直接本地管理。该端口的 RJ-45 插孔连接器接受带有 插头连接器的 RS-232 串行电缆。 图 3 串行控制台端口引脚分配 表 1 中列有串行控制台端口的通讯设置。 表 1

波特率 数据位 奇偶校验 停止位 流控制

1000Base-T 千兆位 以太网端口RJ-45 插孔

小心： 请勿将接入点 (Access Point, AP) 连接到串行控制台端口。串行控制台端口只兼容 RS-232 装置。不支持非 RS-232 装置，例如 AP。10 | 关于 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南

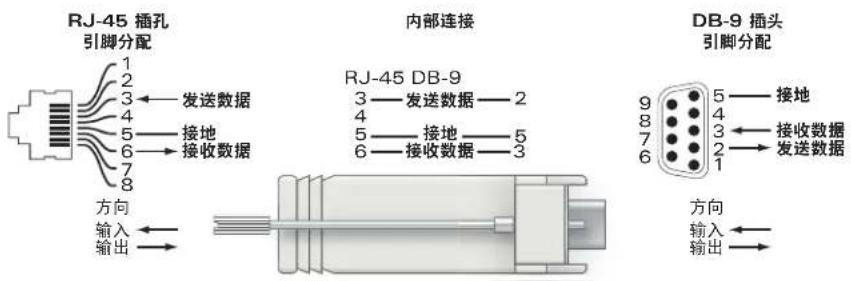

可以使用模块适配器将 RJ-45（插孔）连接器转换为 DB9（插头）连接器。有关完整的详细信息，请参阅图 4。 图 4 RJ-45

DB-9 （插头）模块适配器转换 图 5 为 W-3200 后视图。 图 5 W-3200

W-3000 系列控制器支持集成式交流供电，装置后部的交流电源插座供与交流电源线（因国家而异）配合使 用。有关电源规格的详细信息，请参阅第 17 页的 “电源管理规格”。 LED 状态指示灯 表 2 W-3000

POWER（电源） 输入电源状态指示灯 亮（绿灯常亮） 通电

STATUS（状态） 模块状态指示灯 亮（绿灯常亮） 装置运行中 亮（红灯常亮） 装置出现故障 亮（黄灯常亮） 装置正在加载软件

交流电源插座Dell PowerConnect W-3000 系列控制器 | 安装指南 关于 PowerConnect W-3000 系列控制器 | 11 LNK 1000Base-X 端口 链路状态指示灯 亮（绿灯常亮） 链路已建立

ACT 1000Base-X 端口 活动状态指示灯 亮（闪烁绿灯） 端口正在传输或接收数据

LNK/ACT 10/100/1000Base-T 端口 链路/工作状态指示灯 亮（绿灯常亮） 链路已建立 亮（闪烁绿灯） 端口正在传输或接收数据

LED 功能 指示灯 状态12 | 关于 PowerConnect W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南Dell PowerConnect W-3000 系列控制器 | 安装指南 安装 W-3000 系列控制器 | 13 第 2 章 安装 W-3000 系列控制器 安装 Dell PowerConnect W-3000 系列控制器必须具备下列工具和设备：z 机架安装托架（2 个，进行桌面安装时不使用）z 适用的螺丝刀z 交流电源线（因国家而异）

z 6-32 x 1/4" 十字槽沉头螺丝（6 个，附带） z 12-24 x 5/8" 十字槽沉头螺丝（4 个，附带）

z 6-32 x 1/4" 十字槽沉头螺丝（6 个，附带） z M6 x 20mm 十字槽沉头螺丝（4 个，附带） z M6 锁紧螺帽（4 个，附带）或 M6 锁紧夹（4 个，附带）

要将 W-3000 系列控制器安装到 19 英寸（48.26 厘米）机架系统中：

1. 将一个机架安装托架置于控制器一侧的安装孔上 （请参阅图 1）。

2. 使用三个 6-32 x 1/4 英寸十字槽沉头螺丝和一把适用的螺丝刀将托架固定在控制器上。

图 1 机架安装托架警告： 在执行以下步骤之前，请查看控制器附带的安全说明。 机架安装托架（2 个）W-3000 系列控制器多服务控制器 6-32 x 1/4 英寸十字槽沉头螺丝（6 个，每个托架 3 个）14 | 安装 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南

4. 使用四个 12-24 x 5/8 英寸十字槽沉头螺丝和一把适用的螺丝刀将控制器安装到贵组织的机架系统内（请

5. 在装置的左右两侧至少留出四英寸 （10 厘米）的空间，以便气流通畅和通风 （请参阅图 3）。

6. 在装置的前部和后部留出额外空间，以便插接电源线、网线，以及查看 LED 状态指示灯（请参阅图 3）。

7. 将交流电源线（因国家而异）连接到装置后部。

8. 将电源线的另一端插入电源插座，以通电启动控制器。

标准 19 英寸机架系统 12-24 x 5/8 英寸

（4 个，每个托架 2 个） W-3000 系列控制器多服务 控制器，带机架安装托架

至少 4 英寸 （10 厘米）Dell PowerConnect W-3000 系列控制器 | 安装指南 安装 W-3000 系列控制器 | 15

要将 W-3000 系列控制器控制器安装到 19 英寸（48.26 厘米）服务器机架系统中：

1. 将一个机架安装托架置于控制器一侧的安装孔上 （请参阅图 1）。

2. 使用三个 6-32 x 1/4 英寸十字槽沉头螺丝和一把适用的螺丝刀将托架固定在控制器上。

a. 先插入锁紧螺帽的下缘，但要位于轨道后部方形开口上方。 b. 将锁紧螺帽安装工具的小端穿过轨道中的开口 （从前部），将工具钩在锁紧螺帽的上缘上。 c. 将锁紧螺帽朝着轨道推入，同时向上转动工具，并朝着您的方向回拉工具，直至锁紧螺帽的上缘 “咔

5. 使用四个 M6 x 20mm 十字槽沉头螺丝和一把适用的螺丝刀将控制器安装到贵组织的机架系统内。

6. 在装置的左右两侧至少留出四英寸 （10 厘米）的空间，以便气流通畅和通风 （请参阅图 3）。

7. 在装置的前部和后部留出额外空间，以便插接电源线、网线，以及查看 LED 状态指示灯（请参阅图 3）。

8. 将交流电源线（因国家而异）连接到装置后部。

9. 将电源线的另一端插入电源插座，为控制器供电。

要将 W-3000 系列控制器部署在平面（例如桌面）上：

2. 按压侧盖板，使其吧嗒一声卡入到位。

物理安装完成后，在控制器上运行初始设置，以配置 IP 地址和其它基本系统信息。有关完整的详细信息和 说明，请参阅 ArubaOS

中有关您的控制器上所安装软件版本的信息。

要将 W-3000 系列控制器从 19 英寸（48.26 厘米）机架系统上卸下：

1. 从电源插座上拔下电源线，断开给控制器的供电。

2. 断开与控制器相连的所有其它电缆或装置。

3. 松开用于将控制器固定在贵组织机架系统上的四个机架安装螺丝。

注意： 下列说明描述了在具有无螺纹方形孔的机架中安装控制器的步骤。对于具有无螺纹圆形孔的机架，请改用提供

注意： W-3000 系列控制器没有打开/关闭电源的开关。通过将电源线插头插入电源插座（或拔出插头）来控制给装置的 供电。16 | 安装 W-3000 系列控制器 Dell PowerConnect W-3000 系列控制器 | 安装指南Dell PowerConnect W-3000 系列控制器 | 安装指南 规格、安全性与合规性 | 17 附录 A

z W-3200：最大 35Wz W-3400：最大 45Wz W-3600：最大 60W 电源规格（AC 输入要求） z W-3200： 交流输入电压：约 90-264 V，通用输入 AC 输入电流：1.5 A 交流输入频率：47-63 Hzz W-3400/W-3600： 交流输入电压：约 90-264 V，通用输入 AC 输入电流：2.2 A 交流输入频率：47-63 Hz

z 工作温度范围：0°C 至 40°C（32°F 至 104°F） z 工作湿度范围：5% 至 95% （相对湿度），无冷凝18 | 规格、安全性与合规性 Dell PowerConnect W-3000 系列控制器 | 安装指南

z 存储温度范围：0°C 至 50°C（32°F 至 122°F） z 存储湿度范围：5% 至 95% （相对湿度），无冷凝

Dell 提供了一个多语言文档，其中包含所有 Dell 硬件产品的国家特定限制以及其它安全性和合规性信息。 本产品附带了 Dell PowerConnect W 系列安全、环保和合规性信息文档。

本产品符合 21 CFR 第 1 章第 J 分章第 1040.10 部分，以及 IEC 60825-1: 1993、A1: 1997、A2: 2001、

IEC 60825-2: 2000。 要继续遵守以上激光安全标准，应在 Dell 产品中安装由我们认可的供应商生产的、经过认证的 1 类模块。 FCC A 级装置 本设备经测试证明符合 FCC 规章第 15 部分有关 A 级数字装置的限制规定。这些限制旨在对设备在商务环 境中工作时产生的有害干扰提供合理防护。本设备可产生、使用并会发射无线射频能量，如果不按照说明手 册进行安装和使用，有可能对无线电通讯产生有害的干扰。在住宅区运行本设备可能会导致有害干扰，发生 有害干扰时，用户必须纠正干扰并承担相应的费用。
