제품 유형	무선 LAN 컨트롤러 (WLAN Controller)
브랜드	Dell
모델	PowerConnect W3200
크기 (H x W x D)	44 x 351 x 297 mm (마운팅 브래킷 제외)
무게	3.2 kg (마운팅 브래킷 포함)
전원 (입력)	90–264V AC, 1.5A, 47–63Hz
전력 소비	최대 35W
작동 온도	0 ~ 40°C
작동 습도	5 ~ 95% (비응축)
최대 액세스 포인트 용량	32
네트워크 포트	4개의 이중 용도 1000Base-X (SFP) 또는 10/100/1000Base-T 포트
전용 SFP 포트	4개의 1000Base-X (SFP) 포트
기가비트 구리 포트	4개의 10/100/1000Base-T (RJ-45) 포트
직렬 콘솔 포트	RJ-45
상태 표시등	POWER, STATUS, LNK/ACT (포트별), 속도(1000)
장착	19인치 랙(통신 또는 서버) 또는 책상 위
필요 소프트웨어	ArubaOS 5.0.2 이상
인증	FCC Class A, Canada NMB-003, RoHS
레이저 안전	클래스 1 (승인된 SFP 모듈 사용 시)
옵션 액세서리	SFP 모듈(mini-GBIC) 별도 판매
관리 및 청소	청소 전 전원 차단; 마른 보풀 없는 천 사용
예비 부품 및 수리 가능성	부품 및 수리는 Dell에 문의

자주 묻는 질문 - PowerConnect W3200 DELL

PowerConnect W3200의 소프트웨어 사전 요구 사항은 무엇입니까?

컨트롤러는 ArubaOS 5.0.2 이상이 필요합니다. 버전이 네트워크의 나머지 부분(마스터 및 로컬 컨트롤러)과 일치하는지 확인하십시오.

W3200에 몇 개의 액세스 포인트를 연결할 수 있습니까?

W3200은 기업 캠퍼스에 연결된 최대 32개의 액세스 포인트를 지원할 수 있습니다. 특정 기능을 위해서는 추가 라이선스가 필요할 수 있습니다.

컨트롤러를 랙에 설치하는 방법은 무엇입니까?

제공된 마운팅 브래킷을 컨트롤러 측면에 6-32 x 1/4인치 나사(브래킷당 3개)로 고정합니다. 그런 다음 적절한 나사(통신 랙용 12-24 x 5/8, 서버 랙용 M6 x 20mm)를 사용하여 19인치 랙에 장치를 장착합니다. 환기를 위해 최소 10cm의 공간을 남겨 두십시오.

네트워크 연결에 어떤 유형의 케이블을 사용해야 합니까?

10/100/1000Base-T(RJ-45) 포트에는 CAT-5 이상 케이블을 사용하고, 1000Base-X 포트에는 Dell 호환 SFP 모듈과 함께 광섬유 케이블을 사용하십시오.

초기 구성은 어떻게 수행합니까?

물리적 설치 후, 제공된 DB9 어댑터를 사용하여 직렬 콘솔 포트(RJ-45)에 터미널을 연결합니다. 설정: 9600 보드, 데이터 비트 8, 패리티 없음, 정지 비트 1, 흐름 제어 없음. ArubaOS Quick Start 가이드에 따라 IP 주소 및 시스템 설정을 구성합니다.

상태 표시등은 무엇을 의미합니까?

POWER 표시등이 녹색으로 고정되면 전원이 공급됨을 나타냅니다. STATUS 녹색 고정 = 정상 작동, 적색 고정 = 오류, 주황색 고정 = 소프트웨어 로딩. LNK 표시등이 녹색 고정 = 링크 설정, 깜빡임 = 활동. 1000 표시등이 녹색 고정이면 1Gbit/s 속도를 나타냅니다.

컨트롤러를 책상 위에서 사용할 수 있습니까?

네, 제공된 4개의 고무 받침을 장치 아래에 설치하고 평평하고 단단하며 안정적인 표면에 놓으십시오. 환기를 위해 주변에 충분한 공간을 두십시오.

W3200의 전기 사양은 무엇입니까?

범용 AC 전원 90–264V AC, 최대 전류 1.5A, 주파수 47–63Hz. 일반적인 소비 전력 최대 35W.

이 제품에 대한 Dell 기술 지원에 어떻게 연락합니까?

문서는 support.dell.com 또는 support.dell.com/manuals를 방문하십시오. 지원을 받으려면 메인 사이트 www.dell.com을 이용하거나 Dell 리셀러에 문의하십시오.

컨트롤러는 타사 SFP 모듈과 호환됩니까?

Dell은 Dell 브랜드 SFP 모듈만 테스트하고 지원합니다. 타사 제조업체의 모듈은 테스트되거나 지원되지 않으며 기능이 보장되지 않습니다.

사용 설명서 PowerConnect W3200 DELL

© 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, 및 기타 등록 표시는 Aruba Networks, Inc.의 상표이고 Dell™, DELL™ 로고 및 PowerConnect™는 Dell Inc의 상표입니다.

All rights reserved. 이 설명서의 사양은 통보 없이 변경될 수 있습니다.

미국에서 인쇄.이 설명서에 나타나는 다른 모든 상표는 해당 소유자의 재산입니다.

오픈 소스 코드

특정 Aruba 제품에는 GNU General Public License(GPL), GNU Lesser General Public License(LGPL) 또는 기타 오픈 소스 라이센스에 적용되는 소프트웨어 코드를 포함하여 타사에서 개발된 오픈 소스 소프트웨어 코드가 포함되어 있습니다. 사용된 오픈 소스 코드는 다음 사이트에서 볼 수 있습니다.

http://www.arubanetworks.com/open_source

법적 고지

모든 개인 또는 회사에서 다른 공급업체의 VPN 클라이언트 장치를 중단하기 위해 Aruba Networks, Inc.의 스위칭 플랫폼 및 소프트웨어를 사용하는 것은 이런 행동에 대해 개인 또는 회사가 전적으로 책임을 진다는 것을 수락하는 것이며 이러한 공급업체를 대신하여 저작권 위반에 관해 발생할 수 있는 모든 법적 소송으로부터 Aruba Networks, Inc.는 면책됩니다.

목차

본 안내서 정보....5

안내서 개요....5

관련 문서 5

Dell에 문의 5

1장 PowerConnectW-3000 시리즈 컨트롤러 정보....7

최소 소프트웨어 요구 사항....7

패키지 체크리스트 7

모델 개요 8

1000Base-X(SFP) 포트 8

10/100/1000Base-T기가비트 이더넷 포트....9

시리얼 콘솔 포트 9

시리얼 콘솔 포트 어댑터 9

AC 전원 소켓 10

LED 상태 표시 등 10

2장 W-3000 시리즈 컨트롤러 설치 13

텔레콤 략의 경우:13

서버 략의 경우:13

텔레콤 략에 설치....13

서버 략에 설치 15

테이블에 설치 16

초기 설정 및 네트워크 연결....16

장치 분리 16

부록 A 사양, 안전 및 규정 준수 17

실제 사양 17

전원 관리 사양 17

전원 소비 17

전원 사양(AC 입력 요구 사항) 17

운용 사양 17

보관 사양....18

안전 및 규정 준수....18

FCC Class A 장치 18

NOM 정보(멕시코만 해당)....19

Dell 장비의 적절한 폐기 19

EU RoHS 19

이 머리말에는 다음 정보가 들어 있습니다.

5페이지의 “안내서 개요”
5페이지의 “관련 문서”
5페이지의 "Dell에 문의"

안내서 개요

• 1장, 7페이지의 “PowerConnectW-3000 시리즈 컨트롤러 정보”에서는 W-3000 시리즈 컨트롤러 내의 3가지 컨트롤러인 W-3200, W-3400 및 W-3600에 대한 자세한 하드웨어 개요를 제공합니다.
  2장,13페이지의“W-3000 시리즈 컨트롤러 설치”에서는 략 장착 및 설치 지침을 제공합니다.
• 부록 A, 17페이지의 “사양, 안전 및 규정 준수”에는 제품 기술 사양과 안전 및 규정 준수 정보가 포함되어 있습니다.

관련 문서

다음 설명서는 이 안내서에서 참조되며 Dcll 컨트롤러 모빌리티 컨트롤러의 성공적인 설치 및 관리에 필요한 전체 문서 중 일부입니다.

• Dell PowerConnect ArubaOS Quick Start Guide
• Dell PowerConnect ArubaOS User Guide
• Dell PowerConnect ArubaOS 5.0 Command Line Reference

Dell에 문의

웹 사이트 지원
메인 사이트	www.Dell.com
지원 사이트	support.dell.com
Dell 문서	support.dell.com/manuals

PowerConnect W-3000 시리즈 컨트롤러는 3개의 기업용 무선 LAN 컨트롤러로 구성되어 있습니다. 이러한 컨트롤러는 무선 액세스 포인트(AP) 및 에어 모니터(AM)를 유선 LAN 시스템에 연결, 관리 및 지능적으로 통합합니다.

PowerConnect W-3000 시리즈 컨트롤러는 다음 모델로 구성되어 있습니다.

• W-3200 멀티서비스 컨트롤러
W-3200은 최대 32개의 캠퍼스 연결 AP를 지원합니다.
• W-3400 멀티서비스 컨트롤러
W-3400은 최대 64개의 캠퍼스 연결 AP를 지원합니다.
• W-3600 멀티서비스 컨트롤러
W-3600은 최대 128개의 캠퍼스 연결 AP를 지원합니다.

참고: 기능과 관련있는 AP 라이센스는 AP 업그레이드 라이센스와는 별도로 계수됩니다. 자세한 소프트웨어 라이센스 옵션 및 지원 기능에 대해서는 Dell 담당자에게 문의하십시오.

최소 소프트웨어 요구 사항

W-3000 시리즈 컨트롤러에는 ArubaOS 5.0.2 이상이 필요합니다.

참고: 마스터 컨트롤러, 이중화 마스터 컨트롤러 및 모든 로컬 컨트롤러는 같은 ArubaOS 버전에서 실행해야 합니다. 네트워크를 업그레이드하고 네트워크에 W-3000 시리즈 컨트롤러를 설치했으면 컨트롤러의 소프트웨어 버전이 나머지 네트워크와 일치하는지 확인합니다. 컨트롤러의 버전이 업그레이드하기 이전 버전일 경우 컨트롤러의 코드를 업그레이드하여 나머지 컨트롤러와 일치시켜야 합니다.

패키지 체크리스트

• W-3000 시리즈 컨트롤러
- AC 전원 코드(국가마다 다름)
- 랙 장착 브래킷(랙 장착용 하드웨어 포함)
- 플랫 시리얼 케이블(RJ-45)
• 고무 다리(테이블에 설치할 때 사용)
- 시리얼 콘솔 포트 어댑터(RJ-45에서 DB9)
• Dell PowerConnect ArubaOS Quick Start Guide
• 최종 사용자 라이센스 계약(EULA)
• SERI(Safety, Environmental, and Regulatory Information) 문서
• WSI(Warranty and Support Information) 문서

참고: 잘못되었거나 누락되었거나 손상된 부분이 있는 경우 공급업체에 알려 주십시오. 가능하면 원래 포장 재료뿐만 아니라 상자도 보관해 두십시오. 필요한 경우 이를 사용하여 장비를 다시 포장하고 공급업체에 반환하십시오.

참고: SFP 모듈 같은 옵션 액세서리는 W-3000 시리즈 컨트롤러와 함께 사용할 수 있으며 별도로 판매합니다. 자세한 내용과 지원에 대해서는 해당 지역 Dell 담당자에게 문의하십시오.

모델 개요

W-3000 시리즈 컨트롤러의 물리적 하드웨어 모델은 시리즈 내의 3개 모델 모두에 적용됩니다. 3개 컨트롤러 모델 사이의 차이점은 구입한 라이센싱 수준에 따라 다릅니다. 본 장 전체의 그림에 표시된 컨트롤러 모델은 W-3200입니다.

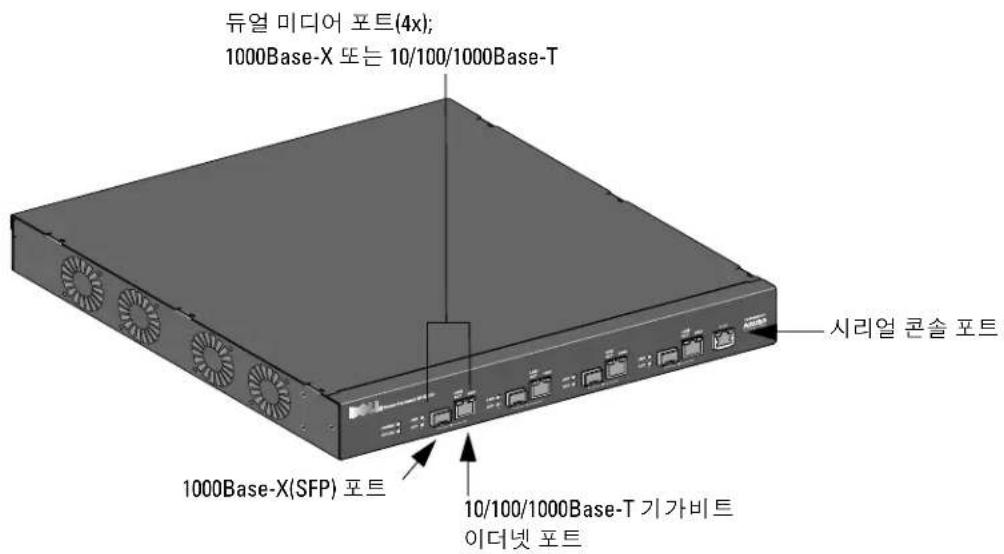

그림1 W-3200 전면 보기

듀얼 미디어 포트(4x); 1000Base-X 또는 10/100/1000Base-T 시리얼 콘솔 포트 1000Base-X(SFP) 포트 10/100/1000Base-T 기가비트 이더넷 포트

참고: 포트 0\~3은 듀얼 미디어 포트이며 제공된 1000Base-X 또는 10/100/1000Base-T 연결 중 하나를 사용할 수 있습니다. 그러나 1000Base-X 파이버 연결이 10/100/1000Base-T 코퍼 연결에 우선합니다. 1000Base-X 인터페이스용 링크가 감지되는 경우 10/100/1000Base-T 연결은 비활성화됩니다.

1000Base-X(SFP) 玊旦

파이버 연결 전용으로 1000Base-X 포트 4개가 있으며 Dell SFP(미니 GBIC)와 함께 사용합니다.

호환되는 SFP 모듈을 구입하려면 Dell 담당자에게 자세한 내용과 도움을 요청하십시오.

참고: Dell은 자사컨트롤러 시스템에서 Dell 광학 기기를 테스트하여 지원합니다. 타사 광학 기기는 테스트되지 않았거나 지원되지 않으므로 Dell은 타사 광학 기기의 올바른 기능을 보장하지 않습니다.

10/100/1000Base-T기가비트 이더넷 포트

4개의 10/100/1000Base-T 기가비트 이더넷 (RJ-45) 포트가 있습니다. 기가비트 이더넷에는 총 8개의 선이 사용되고 각 쌍은 양방향 방식으로 사용되므로 같은 쌍들은 데이터 송신 및 수신을 위해 사용됩니다. 그림 2는 RJ-45 키넥터의 CAT-5의 편 배열입니다. CAT-5 편 배열 쌍은 1/2, 3/6, 4/5 및 7/8과 같이 10/100/1000Base-T 기가비트 이더넷 포트에 있는 편입니다.

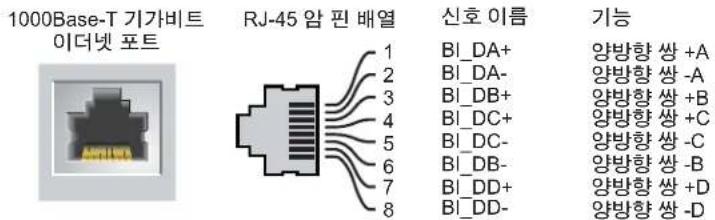

그림2기가비트이더넷 포트핀배열

1000Base-T 기가비트 이더넷 포트 RJ-45 암 핀 배열 신호 이름 1 BI_DA+ 2 BI_DA- 3 BI_DB+ 4 BI_DC+ 5 BI_DC- 6 BI_DB- 7 BI_DD+ 8 BI_DD- 기능 양방향 쌍 +A 양방향 쌍 -A 양방향 쌍 +B 양방향 쌍 +C 양방향 쌍 -C 양방향 쌍 -B 양방향 쌍 +D 양방향 쌍 -D

시리얼 콘솔 포트

터미널 연결을 위해 시리얼콘솔 포트가 제공되므로 해당 컨트롤러를 직접 관리할 수 있습니다. 포트의 RJ-45 암 커넥터에는 수 커넥터가 있는 RS-232 시리얼 케이블을 사용할 수 있습니다.

그림 3 시리얼 콘솔 포트 핀 배열

시리얼 콘슬 포트 RJ-45 암 핀 배열 1 2 3 → TxD 4 → GND 5 → GND 6 ← RxD 7 8 방향 입력 ← 출력 →

시리얼 콘솔 포트에 대한 통신 설정은 표1에 나열되어 있습니다.

표1 콘솔터미널 설정

전송 속도	데이터 비트	패리티	정지 비트	흐름 제어
9600 8		없음	1	없음

주의: 액세스 포인트(AP)를 시리얼 콘솔 포트에 연결하지 마십시오. 시리얼 콘솔 포트에는 RS-232 장치만 사용할 수 있습니다. AP와 같은 RS-232 장치가 아닌 장치는 사용할 수 없습니다.

시리얼 콘솔 포트 어댑터

모듈 어댑터를 사용하여 RJ-45(암) 커넥터를 DB9(수) 커넥터로 전환할 수 있습니다. 자세한 내용은 그림 4를 참조하십시오.

그림 4 RJ-45(암)에서 DB-9(수)로 모듈 어댑터 전환

RJ-45 암 핀 배열 1 2 3 ← TxD 4 5 → GND 6 → RxD 7 8 방향 ← 입력 ← 출력 → 내부 연결 RJ-45 DB-9 3 — TxD — 2 4 5 — GND — 5 6 — RxD — 3 DB-9 수 핀 배열 9 — 점지 8 7 6 ← RxD ← 1 → TxD 방향 ← 입력 ← 출력 →

그림 5는 W-3200 후면 보기를 나타냅니다.

그림 5 W-3200 후면 보기

AC 전원 소켓

AC 전원 소켓

W-3000 시리즈 컨트롤러은 내장 AC 전원을 지원하고 이 장치의 후면에 있는 AC 전원 소켓에 AC 전원 코드 (국가마다 다름)를 사용합니다. 자세한 전원 사양에 대해서는 17페이지의 “전원 관리 사양”을 참조하십시오.

LED 상태 표시등

표2 W-3000 시리즈 컨트롤러LED 상태 표시등

LED 기능 표시등 상태
POWER	입력 전원 상태 표시등	켜짐(녹색 고정)	전원 켜짐
		꺼짐 전원 없음
STATUS	모듈 상태 표시등	켜짐(녹색 고정)	장치가 작동하는 중
		켜짐(빨간색 고정) 장치 실패
		켜짐(황색 고정)	장치에 소프트웨어를 로드하는 중
		꺼짐 전원 없음
LNK 1000Base-X 포트	연결 상태 표시등	켜짐(녹색 고정)	연결됨
		꺼짐 포트에 연결되지 않음

표2 W-3000 시리즈 컨트롤러LED 상태 표시등

LED	기능 표시등 상태
ACT 1000Base-X 포트	활동 상태 표시등	켜짐(녹색 깜박임)	포트를 통해 데이터를 송수신하는 중
		꺼짐 활동 없음
LNK/ACT 10/100/1000Base-T 포트	연결/작동 상태 표시등	켜짐(녹색 고정)	연결됨
		켜짐(녹색 깜박임)	포트를 통해 데이터를 송수신하는 중
		꺼짐 포트에 연결되지 않음
1000 10/100/1000Base-T 포트	인터페이스 속도 표시등	켜짐(녹색 고정)	1000 Mbps 인터페이스 속도 사용 중
		꺼짐	10/100 Mbps 인터페이스 속도 사용 중

Dell PowerConnect W-3000 시리즈 컨트롤러를 설치하려면 다음 도구와 장비가 필요합니다.

• 략 장착 브래킷(2개, 테이블에 설치하는 경우 필요하지 않음)
• 적절한 드라이버
• AC 전원 코드(국가마다 다름)

경고: 다음 절차를 수행하기 전에 컨트롤러와 함께 제공된 안전 지침을 검토하십시오.

텔레콤 략의 경우:

• 6-32 x 1/4" 십자 머리 나사(6개 포함)
  12-24 x 5/8" 십자 머리 나사(4개 포함)

서버 략의 경우:

• 6-32 x 1/4" 십자 머리 나사(6개 포함)
  • M6 x 20mm 십자 머리 나사(4x개 포함)
  M6 케이지 너트(4개 포함) 또는 M6 케이지 클립(4개 포함)

텔레콤 략에 설치

W-3000 시리즈 컨트롤러를 48.26cm(19인치) 략 시스템에 설치하려면:

1. 컨트롤러 양쪽에 있는 장착 구멍에 략 장착 브레킷을 놓습니다(그림 1 참조).
2. 세 개의 6-32 x 1/4" 십자 납작머리 나사와 드라이버를 사용하여 컨트롤러에 브래킷을 고정합니다.
3. 컨트롤러의 다른 쪽에도 이렇게 합니다.

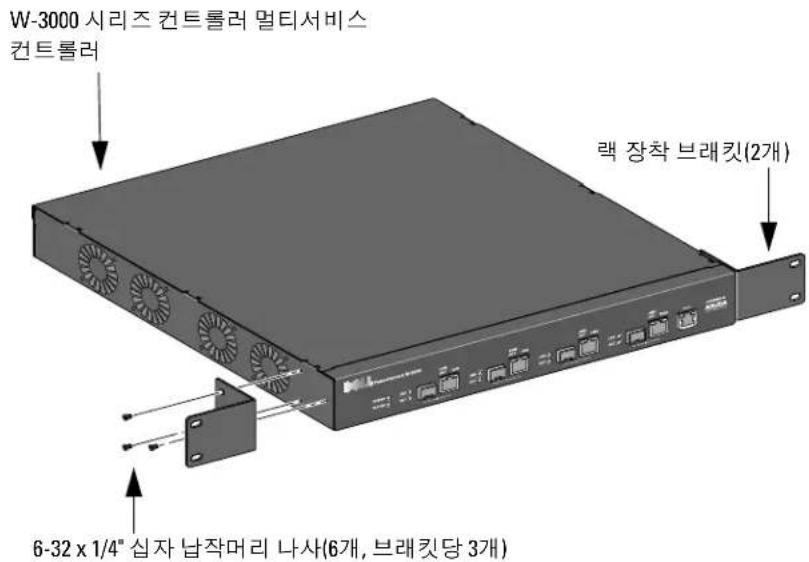

그림1 략 장착 브래킷

W-3000 시리즈 컨트롤러 멀티서비스 컨트롤러 6-32 x 1/4" 십자 납작머리 나사(6개, 브래킷당 3개) рак 장착 브래킷(2개)

1. 네 개의 12-24 x 5/8" 십자 납작머리 나사와 드라이버를 사용하여 략 시스템에 컨트롤러를 장착합니다(그림 2 참조).

그림2 략 장착 설치

표준 19인치 략 시스템 12-24 x 5/8" 십자 납작머리 나사 (4개, 브래킷당 2개) рак 마운트 브래킷이 있는 W-3000 시리즈 컨트롤러 멀티서비스 컨트롤러

1. 통풍을 위해 이 장치의 왼쪽 및 오른쪽에 최소 10cm(4인치)의 공간을 남겨듭니다(그림 3 참조).
2. 앞과 뒤쪽에는 전원 코드, 네트워크 케이블 및 LED 상태 표시등을 넣을 여유 공간을 남겨듭니다(그림 3 참조).

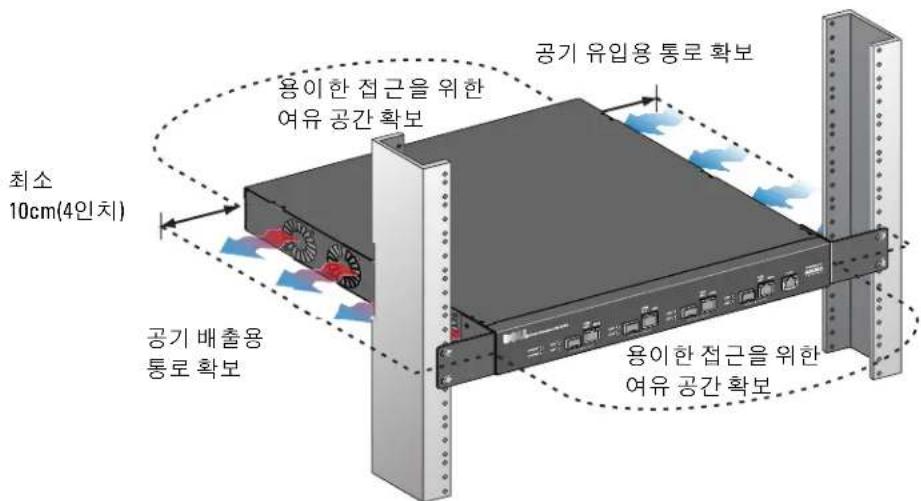

그림 3 공기 흐름 요구 사항

공기 유입용 통로 확보 용이한 접근을 위한 여유 공간 확보 최소 10cm(4인치) 공기 배출용 통로 확보 용이한 접근을 위한 여유 공간 확보

1. AC 전원 코드(국가마다 다룬)를 장치의 뒤쪽에 연결합니다.
2. 컨트롤러에 전기를 공급하기 위해 전원 코드의 반대쪽을 콘센트에 연결합니다.

서버 략에 설치

W-3000 시리즈 컨트롤러 컨트롤러를 48.26cm(19인치) 서버 략 시스템에 설치하려면:

참고: 다음 지침은 나사산이 없는 사각 구멍을 가진 략에 컨트롤러를 설치하는 것을 설명합니다. 나사산이 없는 동근 구멍을 가진 략의 경우 대신 제공된 클립 너트를 사용합니다.

1. 컨트롤러 양쪽에 있는 장착 구멍에 략 장착 브래킷을 높습니다(그럼 | 참조).
   2.세 개의 6-32 x 1/4"십자 머리 나사와 드라이버를 사용하여 컨트롤러에 브레킷을 고정합니다.

2. 컨트롤러의 다른 쪽에도 이렇게 합니다.

3. 네 개의 케이지 네트를 설치합니다.

a.케이지의 아래쪽 콘립을 삽입하되 레일 넷면의 사각형 입구 위로 삽입하
b. 케이지 너트 설치 도구의 작은 끝을 전방에서 보았을 때 레일의 입구를 통해 삽입하고 케이지 너트의 상단 끝에 도구를 겪니다.
c. 도구를 위로 회전하고 케이지 너트의 상단 끝이 제 위치에 끼워질 때까지 도구를 사용자 쪽으로 당기 면서 레일 방향으로 케이지 너트를 누릅니다.

1. 네 개의 M6 x 20mm 심자 머리 나사와 드라이버를 사용하여 략 시스템에 컨트롤러를 장착합니다.

6.통풍을 위해 이 장치의 왼쪽 및 오른쪽에 최소 10cm(4인치)의 공간을 남겨듭니다(그림 3 참조).

1. 앞과 뒤쪽에는 전원 코드, 네트워크 케이블 및 LED 상태 표시등을 넣을 여유 공간을 남겨듭니다(그림 3 차조).

2. AC 전원 코드(국가마다 다름)를 장치의 뒤쪽에 연결합니다.

3. 컨트롤러에 전기를 공규하기 위해 전원 코드의 반대쪽을 콘센트에 연결합니다.

참고: W-3000 시리즈 컨트롤러에는 전원 켜기/끄기 스위치가 없습니다. 장치 전원은 전원 코드 플러그를 전기 콘센트에 꽃거나 분리하는 것으로 통제됩니다.

테이블에 설치

W-3000 시리즈 컨트롤러를 테이블과 같이 평평한 곳에 설치하려면:

1. 고무 장착 다리 4개를 장치 밑에 놓습니다.
2. 측면 베템을 제 위치에 끼워 부착합니다.
3. 장치를 평평한 곳에 놓습니다.

초기 설정 및 네트워크 연결

장치를 설치했으면 컨트롤러에서 초기 설정을 수행하여 IP 주소와 기타 기본적인 시스템 정보를 구성합니다. 자세한 내용과 지침을 보려면 ArubaOS Quick Start Guide에서 컨트롤러에 설치된 소프트웨어 버전을 참조하십시오.

장치 분리

W-3000 시리즈 컨트롤러를 48.26cm(19인치) 략 시스템에서 분리하려면:

1. 콘센트에서 전원 코드를 뽑아 컨트롤러의 전기 공급을 중단합니다.
2. 컨트롤러에 연결된 모든 케이블 또는 장치를 분리합니다.
3. 컨트롤러와 략 시스템을 고정한 략 장착 나사 4개를 품니다.
4. 략 시스템에서 컨트롤러를 분리합니다.

실제 사양

- 장치 치수(랙 장착 브래킷 제외)(IIxWxD):

■ 모든 모델: 1.75" x 13.8" x 11.7"
■ 모든 모델: 44mm x 351mm x 297mm

장치 무게(랙 장착 브래킷 포함):

• W-3200: 7.1lbs/3.2kgs
• W-3400/W-3600: 7.4lbs/3.4kgs
- 선적 치수(높이x폭x길이)

■ 모든 모델: 6.5" x 18.2" x 16.5"
■ 모든 모델: 165mm x 462mm x 419mm

- 선적 무게:

W-3200: 9.4lbs/4.3kgs
■ W-3400/W-3600: 9.7lbs/4.4kgs

전원 관리 사양

전원 소비

W-3200: 최대 35W
W-3400: 최대 45W
W-3600: 최대 60W

전원 사양(AC 입력 요구 사항)

W-3200:

AC 입력 전압: 90-264V\~, 범용 입력
AC 입력 전류: 1.5A
AC 입력 주파수: 47-63Hz

W-3400/W-3600:

■ AC 입력 전압: 90-264V\~, 범용 입력
AC 입력 전류: 2.2A
AC 입력 주파수: 47-63Hz

운용 사양

• 운용 온도 범위: 0°C \~ 40°C (32°F \~ 104°F)
• 운용 습도 범위: 5% \~ 95%(RII), 비응축

보관 사양

• 보관 온도 범위: 0°C \~ 50°C(32°F \~ 122°F)
• 보관 습도 범위: 5% \~ 95%(RH), 비응축

안전 및 규정 준수

Dell은 모든 Dell 하드웨어 제품에 대한 국가 특정 제한 및 추가 안전과 규정 정보가 들어 있는 다국어 문서를 제공합니다. Dell PowerConnect W-Series Safety, Environmental, and Regulatory Information 문서는 본 제품에 포함되어 있습니다.

클래스 1 레이저 제품

주의: 이 설명서에 명시한 것 이외의 컨트를 사용이나 성능 또는 절차를 조정하면 위험한 방사선 노출이 발생할 수 있습니다.

이 제품은 21 CFR Chapter 1, Subchapter J, Part 1040.10 및 IEC 60825-1: 1993, A1: 1997, A2: 2001, IEC 60825-2: 2000을 준수합니다.

앞서 설명한 레이저 안전 표준을 계속 준수하려면 승인된 공급업체의 승인된 Class 1 모듈만 Dcll 제품에 설치해야 합니다.

FCC Class A 장치

이 장치는 FCC 규정 Part 15에 준하여 테스트되었으며 Class A 디지털 장치의 제한을 준수하는 것으로 판명되었습니다. 이런 제한은 장비를 상업적인 환경에서 운용할 때 유해한 혼신으로부터 적절히 보호하기 위해 도입되었습니다. 이 장비는 무선 주파수 에너지를 생성, 사용 및 방사할 수 있으며 지침 설명서에 맞게 설치 및 사용하지 않는 경우 무선 통신에 유해한 혼신이 발생할 수 있습니다. 거주 지역에서 이 장비를 운용하는 경우 유해한 혼신이 발생할 수 있으며 이 경우 사용자 스스로 이런 영향이 발생하지 않도록 해야 합니다.

Industry Canada

이 클래스 Λ 디지털 장비는 Canadian ICES-003을 준수합니다.

다음 정보는 공식 멕시코 표준(NOM)의 요구 사항을 준수하여 이 문서에서 설명하는 장치에 제공됩니다.

수입자: Dell Inc. de Mexico, S.A. de C.V.

• 공급 전압: 90-264V AC
• 주파수: 47-63Hz
- 전류 소비: 1.5A

모델 번호: 3400/3600

• 공급 전압: 90-264V AC
• 주파수: 47-63Hz
- 전류 소비: 2.2A

Dell 장비의 적절한 폐기

지구 환경 준수 및 Dcll 제품에 대한 최신 정보는 당사의 웹 사이트인 www.dell.com을 참조하십시오.

EU RoHS

RoHS

Dell 제품은 EU RoHS(Restriction of Hazardous Substances) 지침 2002/95/EC도 준수합니다. EU RoHS는 전기 및 전자 장비 제조업체에서 특정한 위험 물질의 사용을 제한합니다. 특히 RoHS 지침에서 제한하는 물질은 납(인쇄된 회로 어셈블리에서 사용하는喵납 포함), 카드뮴, 수은, 6가 크롬 및 브롬입니다. 일부 Dell 제품은 RoHS 지침 Annex 7에 나열된 면제에 적용됩니다(인쇄 회로 어셈블리에 사용되는 맵납의 납). 제품과 포장에는 원쪽의 “RoHS” 레이블이 부착되어 있으며, 이는 지침에 대한 준수를 나타내는 것입니다.

Dell PowerConnect
