| 제품 유형 | 10/40GbE 레이어 3(L3) 네트워크 스위치 |
| 브랜드 | Dell |
| 모델 | PowerConnect 8100 (PC8132, PC8132F, PC8164, PC8164F) |
| 치수 (가로 x 세로 x 높이) | 440 x 460 x 44mm (17.32 x 18.11 x 1.73인치) |
| 무게 | 약 10kg (추정) |
| 전원 | 이중화 핫스왑 가능 전원 공급 장치 |
| 고정 포트 수 | 24 또는 48개의 10GbE 포트 (모델에 따라 다름) |
| 추가 포트 | 2개의 고정 40G QSFP 포트 (PC8164/PC8164F 모델) |
| 포트 유형 | 모델에 따라 10GBase-T (RJ45) 또는 SFP+ |
| 스위칭 용량 | 최대 640Gbit/s (모델에 따라 다름) |
| 주요 기능 | 집계, 스태킹, iSCSI 자동 구성, QoS, VLAN, L3 라우팅, CLI/웹/SNMP 관리 |
| 관리 | CLI 인터페이스, 웹, SNMP, Dell OpenManage Network Manager |
| 작동 온도 | 10~35°C (900m 고도에서 300m당 1°C 감소) |
| 작동 상대 습도 | 8% ~ 85% (비응축) |
| 랙 마운트 | 예, 1U, ReadyRails 시스템 포함 (도구 불필요 또는 도구 필요) |
| 안전 | 안정적인 접지, 마운팅 주의사항, 밀폐형 랙에서 최대 주변 온도 50°C |
| 유지보수 및 청소 | 마른 천으로 외부 청소; 액체 및 전기적 노이즈 원인을 피하십시오 |
| 예비 부품 및 수리 가능성 | 전원 공급 장치, 팬, SFP+/QSFP 모듈 (별도 판매); 제한 평생 보증 (수리 또는 교체) |
| 일반 정보 | 다국어 매뉴얼 제공; Dell 웹사이트에서 PDF 다운로드 가능 |
자주 묻는 질문 - PowerConnect 8100 DELL
사용자 질문 PowerConnect 8100 DELL
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 컨트롤러 무료 PDF 형식! 매뉴얼 찾기 PowerConnect 8100 - DELL 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. PowerConnect 8100 브랜드 DELL.
사용 설명서 PowerConnect 8100 DELL
참고:"주"는 컴퓨터를 보다 효율적으로 사용하는데 도움이 되는 중요 정보를 제공합니다.
주의:"주의"는 지침을 준수하지 않을 경우의 하드웨어 손상이나 데이터 손실 위험을 설명합니다.
본 발행물에 수록된 정보는 사전 통보 없이 변경될 수 있습니다. © 2012 Dell Inc. 저작권 본사 소유.
어떠한 경우에도 Dell Inc.의 사전 승인 없이 본 자료를 무단 복제하는 행위는 엄격하게 금지 되어 있습니다.
본 설명서에 사용된 상표인 Dell™, DELL 로고, PowerConnect™, OpenManage™, ReadyRails™ 및 Torx™는 Dell Inc.의 상표입니다. Microsoft®, Windows®는 미국 및/또는 기타 국가에서 Microsoft Corporation의 등록 상표입니다.
본 발행물에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수도 있습니다. Dell Inc.는 자사가 소유하고 있는 것이외에 기타 모든 상표 및 상호에 대한 어떠한 소유권도 없습니다.
규정 모델 PC8132, PC8132F, PC8164, PC8164F
차례
1 소개 201
기능 201
2 하드웨어 개요 202
전면 패널 203
4중 포트 SFP 업링크 고정 포트 204
확장 슬롯 204
UART 인터페이스 205
시스템 LED. 206
3 설치 208
설치 현장 준비 208
스위치 포장 풀기 208
패키지 내용물 208
포장 풀기 단계.... 209
스위치 략 장착 209
랙 장착 안전 고려 사항....209
Dell ReadyRails 시스템 설치 210
스위치 설치 215
4 스위치 시작 및 구성.... 216
스위치를 터미널에 연결 217
스위치 부팅 218
초기 구성 수행 218
초기 구성 절차.... 219
세션 예 220
다음 단계 223

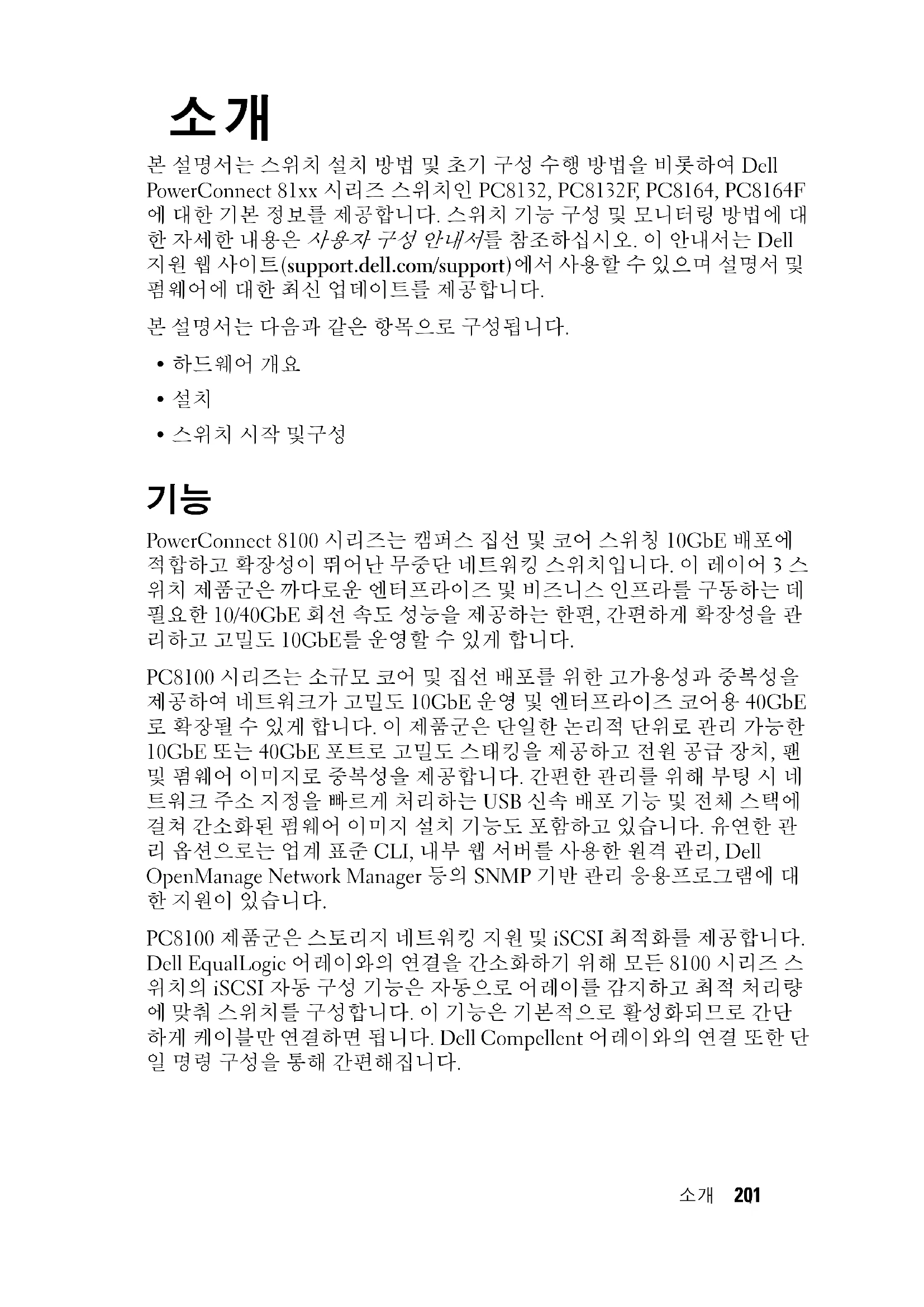

소개
본 설명서는 스위치 설치 방법 및 초기 구성 수행 방법을 비롯하여 Dell PowerConnect 81xx 시리즈 스위치인 PC8132, PC8132F, PC8164, PC8164F 에 대한 기본 정보를 제공합니다. 스위치 기능 구성 및 모니터링 방법에 대한 자세한 내용은 사용자 구성 안내서를 참조하십시오. 이 안내서는 Dell 지원 웹 사이트(support.dell.com/support)에서 사용할 수 있으며 설명서 및 펌웨어에 대한 최신 업데이트를 제공합니다.
본 설명서는 다음과 같은 항목으로 구성됩니다.
- 하드웨어 개요
-설치
-스위치 시작 및구성
기능
PowerConnect 8100 시리즈는 캠퍼스 집선 및 코어 스위칭 10GbE 배포에 적합하고 확장성이 뜨어난 무중단 네트워킹 스위치입니다. 이 레이어 3 스위치 제품군은 까다로운 엔터프라이즈 및 비즈니스 인프라를 구동하는 데 필요한 10/40GbE 회선 속도 성능을 제공하는 한편, 간편하게 확장성을 관리하고 고밀도 10GbE를 운영할 수 있게 합니다.
PC8100 시리즈는 소규모 코어 및 집선 배포를 위한 고가용성과 중복성을 제공하여 네트워크가 고밀도 10GbE 운영 및 엔터프라이즈 코어용 40GbE로 확장될 수 있게 합니다. 이 제품군은 단일한 논리적 단위로 관리 가능한 10GbE 또는 40GbE 포트로 고밀도 스태킹을 제공하고 전원 공급 장치, 팬 및 펌웨어 이미지로 중복성을 제공합니다. 간편한 관리를 위해 부팅 시 네트워크 주소 지정을 빠르게 처리하는 USB 신속 배포 기능 및 전체 스택에 걸쳐 간소화된 펌웨어 이미지 설치 기능도 포함하고 있습니다. 유연한 관리 옵션으로는 업계 표준 CLI, 내부 웹 서버를 사용한 원격 관리, Dell OpenManage Network Manager 등의 SNMP 기반 관리 응용프로그램에 대한 지원이 있습니다.
PC8100 제품군은 스토리지 네트워킹 지원 및 iSCSI 최적화를 제공합니다. Dell EqualLogic 어레이와의 연결을 간소화하기 위해 모든 8100 시리즈 스위치의 iSCSI 자동 구성 기능은 자동으로 어레이를 감지하고 최적 처리량에 맞춰 스위치를 구성합니다. 이 기능은 기본적으로 활성화되므로 간단하게 케이블만 연결하면 됩니다. Dell Compellent 어레이와의 연결 또한 단일 명령 구성을 통해 간편해집니다.
Dell은 모든 포트에 대해 능동 및 수동 포트 전력 소비량을 줄이기 위해 EEE 지원 포트를 시작으로 전원 코드부터 포트까지의 에너지를 절감하는 데 목표를 두고 PowerConnect 8100 시리즈를 설계했습니다. 모든 모드에서 효율적으로 작동할 수 있는 중복 전원 공급 장치뿐 아니라 가변 속도 팬 또한 여러 개의 온도 모니터를 통해 환경에 맞춰 속도를 조정하여 소비량을 줄입니다. 끝으로, PC8100 제품군은 수명 주기 동안 적용되는 기본 하드웨어 서비스(수리 또는 교체)를 포함하는 Dell의 사용 기간 제한 보증을 제공합니다.
하드웨어 개요
이 절에서는 장치의 특성과 PowerConnect 81xx 스위치를 위한 모듈러 하드웨어 구성에 관한 정보를 제공합니다.
PowerConnect 81xx의 물리적 크기는 다음 두 가지 치수로 나타냅니다.
- 440 × 460 × 44 ~mm(W × D × H) .
- 17.32 x 18.11 x 1.73 인치 (W x D x H).
PowerConnect 81xx의 새시는 아래에 나열된 네 가지 유형의 솔루션과 640Gbps 및 320Gbps 스위칭 대역폭을 제공하도록 설계되어 있습니다.
1 PC8132F-24 포트 SFP+10G+40G/80G 확장 모듈
2 PC8164F - 48 포트 SFP + 10G + 2 포트 40G QSFP + 40G/80G 확장 모듈
3 PC8132 - 24 포트 10GBaseT + 40G/80G 확장 모듈
4 PC8164 - 48 포트 10GBaseT + 2 포트 40G QSFP + 40G/80G 확장 모듈
모듈 슬롯은 세 가지 유형의 모듈, 즉
- SFP+
- 10G Base-T
• Q S F P +
또한 시스템은 RS-232 인터페이스 RJ45 유형 콘솔 포트 및 OOB 관리를 위한 전용 이더넷 서비스 포트를 1개씩 제공합니다.
PC81xx에는 다음과 같은 기능이 있습니다.
• U S B 포트 1개 지원
• 1G/10G 송수신기용 10Gbps 포트 48개
• 40G 송수신기용 고정 40Gbps QSFP 포트 2개
- SFP+, 10G Base-T 및 QSFP+ 모듈용 80Gbps 확장 슬롯 1개
- 대량 메모리를 포함하는 온보드 고성능 CPU 시스템.
XLP308H/256MB NOR Flash/2GB DDR III RAM
- 온도 모니터링 (TMP75)
- 소프트웨어 판독 가능한 열 모니터
• R T C 시간 클릭 지원
- 핫 플러킹 중복 전원 공급 장치
- 전원 관리를 위한 전류 모니터링
- 팬은 분리 가능하고 관리될 수 있습니다.
- 표준 1U 새시 높이
전면 패널
다음 이미지는 PowerConnect 81xx 전면 패널을 보여 줍니다.
그림 1. PowerConnect 81xx 전면 패널
• 24/48 고정 10G Base-T 또는 SFP+ 포트
- 관리 포트
- USB 2.0 玊旦
주: 시스템, 팬용 LED 디스플레이 및 전원 상태 표시등은 후면 패널에 있습니다.
4중 포트 SFP 업링크 고정 포트
PC8164 및 PC8164F 모델은 고정 QSFP 포트 2개를 갖추고 있으며, 각 포트는 다음과 같은 기능을 제공합니다.
- 쿀드 브레이크아웃/QBO 케이블 포함 10G 포트 4개
- CR4, SR4 및 LR4 송수신기를 지원하는 40G 포트 1개
- 전면 패널 포트 상태 LED
QSFP 연결이 스태킹에 사용될 수 있습니다. 스태킹은 최대 100M 거리까지 지원됩니다.
주: QSFP 모듈은 PowerConnect81xx 시리즈 스위치에 대해서만 사용될 수 있습니다.
확장 슬롯
80Gbps 확장 슬롯은 다음 모듈을 지원합니다.
- SFP+(10G 포트 4개)
• 10G Base-T(10G 포트 4개)
• QSFP+(40G 포트 2개 또는 10G 포트 8개로 구성 가능)
모듈은 별도로 판매합니다.
UART 인터페이스
UART(Universal Asynchronous Receiver Transmitter) 포트는 업계 표준 16550 UART 장치를 모델로 하여 만들어집니다. UART 포트는 직렬 통신 기능을 제공하여 해당 모델 또는 RS-232 프로토콜을 사용하는 다른 외부 장치와의 통신을 허용합니다. 직렬 포트는 스위치에 직접 연결되도록 하며, 제공된 직렬 케이블(RJ45 YOST to female DB-9 커넥터)을 통해 해당 포트에 연결된 콘솔 터미널에서 CLI를 액세스할 수 있게 합니다.
UART 포트는 별도로 구성 가능하며 1200보드에서 4M보드까지의 비동기 링크로 실행될 수 있습니다.
UART 인터페이스는 다음 옵션을 사용하여 프로그래밍될 수 있습니다.
• 5,6,7 또는 8 문자 비트
• 1,1.5 또는 2 정지 비트
- 패리티 옵션
- 짝수/홀수 패리티(패리티 옵션이 활성화된 경우)
- 스티키 패리티(패리티 옵션이 활성화된 경우)
기본값은 9600 보드율, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음입니다.

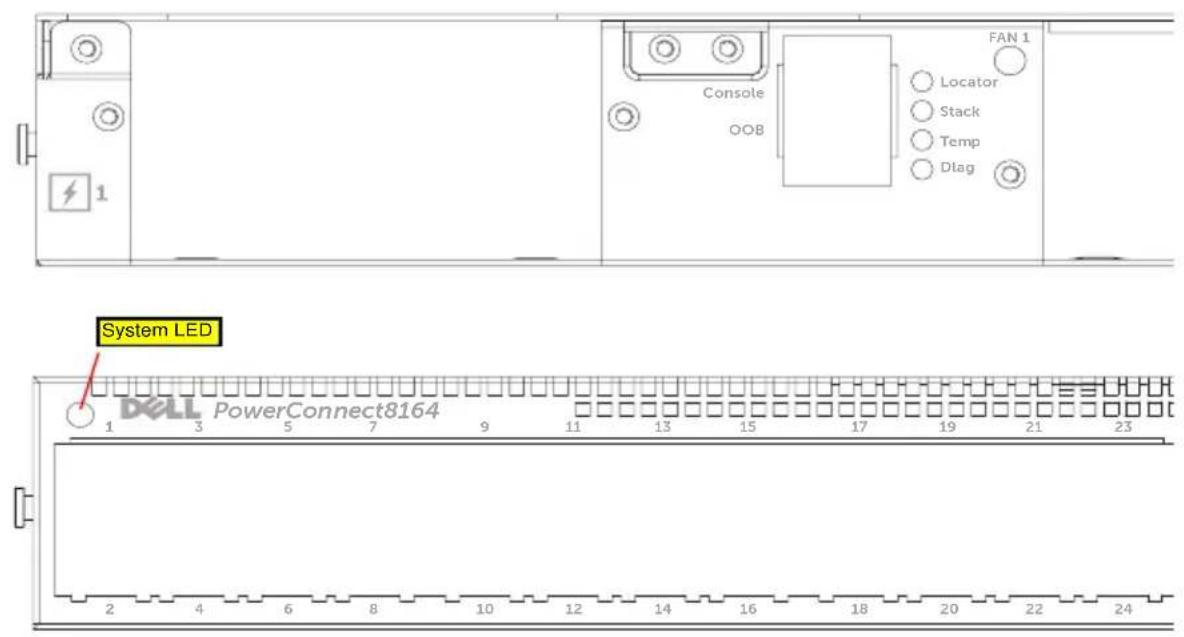

시스템 LED
시스템에는 PowerConnect 81xx 장치의 시스템, 온도, 진단, 팬, 스택 및 위치 표시기 상태를 나타내는 발광 다이오드(LED)가 있습니다. 표 1에 상태 LED에 대한 정의가 나와 있습니다.
표1. 시스템의 LED 정의
| 기능 상세 설명 참고 사항 | ||
| 시스템 LED | 파란색으로 켜짐 - 정상 작동파란색으로 깜박임 - 부팅빨간색으로 켜짐 - 치명 적 시스템 오류빨간색으로 깜박임 - 치명적이지 않은 시스템 오류(펜 고장, 전원 공급 장치 고장) | 전면 패널에 있음 |
| 온도 LED | 꺼짐 - 정상 온도호박색으로 켜짐 - 온도 초과a | 후면 패널에 있음 |
| 진단 LED | 꺼짐 - 정상 작동녹색으로 깜박임 - 진단 테스트 실행 중 | 후면 패널에 있음 |
| 팬 LED | 녹색으로 켜짐 - 팬에 전원이 들어오고 예상한 RPM으로 작동함빨간색으로 켜짐 - 팬이 고장남 | 후면 패널에 있음 |
표1. 시스템의 LED 정의 ( 계속 )
| 기능 | 상세 설명 | 참고 사항 |
| 스택 LED | 파란색으로 켜짐 - 스위치가 스태킹 모드에 있음녹색으로 켜짐 - 스위치가 스태킹 슬레이브 모드에 있음꺼짐 - 스위치가 독립형 모드에 있음 | 후면 패널에 있음 |
| 위치 표시기 LED | 파란색으로 감박임 - 위치 표시기 기능이 활성화됨파란색으로 켜짐 - 위치표시기 기능이 비활성화됨 | 후면 패널에 있음 |
a. 열 센서 시스템의 온도 임계값은 75°C 입니다. 임계값을 초과하면 온도 LED 가 호박색으로 켜집니다.
그림 2. 포트 LED
설치 현장 준비
단일 또는 여러 스위치를 설치하기 전에 선택한 설치 장소가 다음의 현장 요구사항을 충족하는지 확인하십시오.
- 여유 공간 —전면 및 후면에 작업자가 접근할 수 있는 적절한 여유 공간이 확보되어야 합니다. 케이블, 전원 연결 및 통풍을 위한 여유 공간도 확보하십시오.
- 케이블 —무선 송신기, 브로드캐스트 증폭기, 전선 및 형광 등기구와 같은 전기적 잡음의 원인이 될 수 있는 물체를 피해 케이블을 배선합니다.
- 주변 온도 —주변 스위치 작동 온도 범위는 10° -35° C(50° -95° F)입니다.
주: 최고 온도는 900m(2955ft) 이상의 높이에서 300m(985ft)당 1° C(1.8° F)씩 낮아 집니다.
- 상대 습도 —작동 상대 습도는 8%-85%(비응축)이고 시간당 습도의 최대 변화 폭은 10%입니다.
스위치 포장 풀기
패키지 내용물
스위치의 포장을 풀면서 다음 항목이 들어 있는지 확인하십시오.
• PowerConnect 스위치 1대
• RJ45-to-DB-9 암 케이블 1개
• 레일 키트 세트 2개(공구 필요 없음)
- PSU 2개(분리 포장됨)
• AC 전원 코드(국가/지역별)
- 시작 안내서
- 안전 및 규정 정보
- 보증 및 지원 정보
- 소프트웨어 라이센스 계약
포장 풀기 단계
주:스위치의 포장을 풀기 전에 포장용기를 살펴보고 파손된 흔적이 발견되면 즉시 알려주십시오.
1 깨끗하고 평평한 곳에 포장용기를 놓고 고정 끈을 모두 자르십시오.
2 포장 용기를 열거나 포장 용기 덮개를 제거하십시오.
3 포장 용기에서 조심스럽게 스위치를 꺼내 안전하고 깨끗한 곳에 놓으십시오.
4 포장을 모두 제거하십시오.
5 제품 및 부속품에 파손된 부분이 없는지 살펴보십시오.
스위치 략 장착
스위치를 략 선반에 놓거나 폭 19인치 EIA-310-E 준수 략(4개 포스트, 2개 포스트 또는 나사로 조이는 방법) 안에 스위치를 직접 장착할 수 있습니다. Dell ReadyRails™ 시스템은 1U 전면 략 및 2개 포스트 설치용으로 제공됩니다. ReadyRails 시스템은 별도로 포장되는 2개의 레일 어셈블리 및 스위치 측면에 부착되어 배송되는 2개의 레일을 포함합니다.
경고: 본 문서는 압축된 내용을 담고 있습니다. 안전, 환경 및 규정 정보 책자에 설명된 안전 지침을 읽은 후 시작하십시오.
주:본 문서의 그림은 특정 스위치를 나타내지 않습니다.
랙 장착 안전 고려 사항
- 략 적재 — 략을 과도하게 적재하거나 균형이 잡히지 않은 상태로 적재하면 선반 또는 략이 고장나고, 이로 인해 장비 손상 및 부상이 발생할 수 있습니다. 적재를 시작하기 전에 영구적인 위치에 략을 고정시킵니다. 략의 아래쪽부터 구성요소를 장착한 후, 위쪽으로 이동하며 장착합니다. 략 정격 적재 용량을 초과하지 마십시오.
- 전원 고려 사항 —장치에 명시된 전원에만 연결합니다. 여러 가지 전기 구성요소가 략에 설치되는 경우, 구성요소 전원 정격의 합계가 회로 용량을 초과하지 않도록 하십시오. 전원 및 연장 코드가 과부하되면 화재 및 충격 위험에 노출됩니다.
-주변 온도 상승 —닫혀 있는 랙 어셈블리에 설치된 경우, 랙 환경의 작동 온도가 실내 주변 온도보다 높아질 수 있습니다. 스위치의 최대 주변 온도인 50도 C를 초과하지 않도록 주의하십시오. - 공기 흐름 감소 —장비의 안전한 작동에 필요한 필요한 공기 흐름 양이 유지되도록 략에 장비를 설치합니다.
- 안정적인 접지 —랙에 장착된 장비가 안정적으로 접지되도록 유지합니다. 분기 회로에 대한 직접 연결 이외의 다른 연결(예: 전원 스트립사용)을 제공하는 데 특히 주의를 기울이십시오.
- 후면 패널이 아래쪽을 향한 상태로 제품이 장착되면 안 됩니다.
Dell ReadyRails 시스템 설치
ReadyRails 략 장착 시스템은 스위치 설치를 위해 략을 쉽게 구성할 수 있도록 제공됩니다. ReadyRails 시스템은 공구가 필요 없는 1U 방법 또는 공구를 사용하는 세 가지 1U 방법(2개 포스트 높이 일치 장착, 2개 포스트 가운데 장착 또는 4개 포스트 나사 조임) 중 하나를 사용하여 설치될 수 있습니다.
공구가 필요 없는 1U 구성(4개 포스트 사각 구멍 또는 나사로 조이지 않는 원형 구멍)
1 ReadyRails 플랜지 귀가 아래를 향한 상태에서 왼쪽과 오른쪽 수직 포스트 사이에 레일 하나를 놓습니다. 후면 플랜지 레일 폐그를 맞춰 후면 수직 포스트 플랜지에 장착합니다. 그림 3에서 항목 1 및 발췌 이미지는 사각 및 나사 조임 없는 원형 구멍에서 폐그가 어떻게 나타나는 지 보여 줍니다.
그림 3. 공구가 필요 없는 1U 구성
2 전면 플랜지 폐그를 수직 포스트 전면의 구멍에 맞춰 장착합니다. 그림 3, 항목 2를 참조하십시오.
3 두 번째 레일에 대해 이 절차를 반복합니다.
4 각 레일을 분리하려면 각 플랜지 모서리에서 래치 분리 단추를 잡아 당겨 레일을 제거합니다.그림 3,항목 3을 참조하십시오.

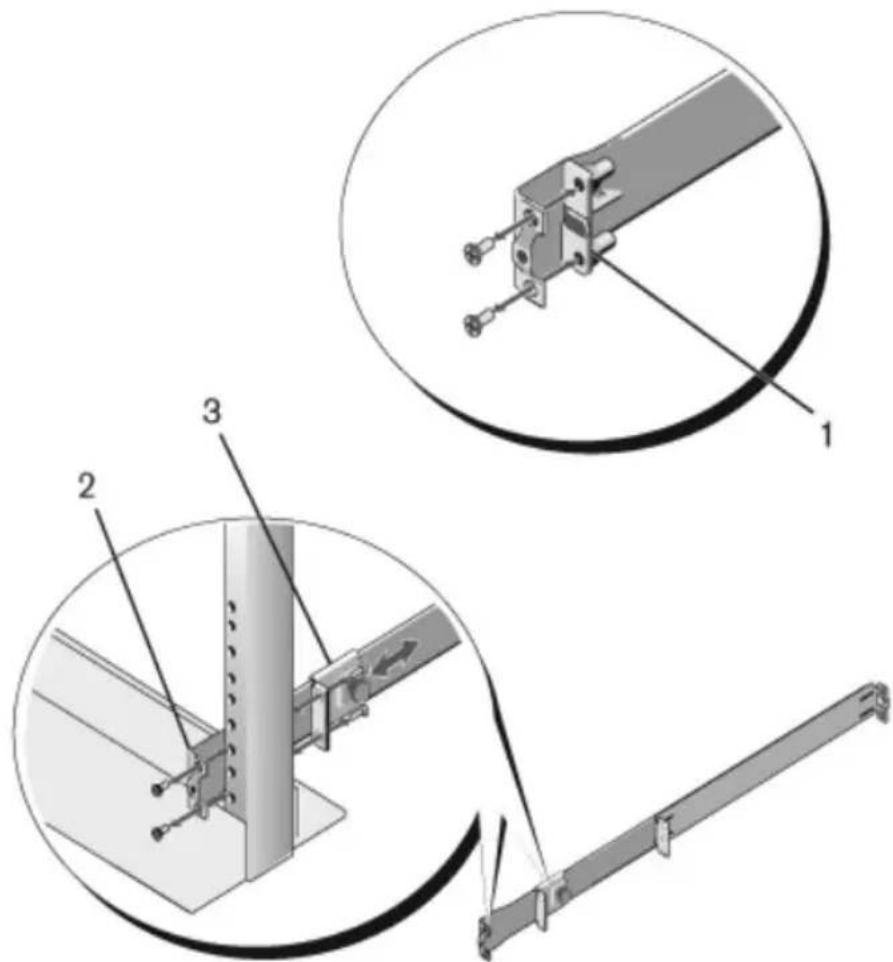

2개 포스트 높이 맞춤 장착 구성
1 이 구성의 경우 각 ReadyRails 어셈블리의 전면에서 캐스팅이 분리되어야 합니다. 페이지 212의 그림 4, 항목 1을 참조하십시오. Torx 드라이버를 사용하여 전면의 각 플랜지 모서리(레일의 스위치 쪽에 있음)에서 나사 2개를 분리하고 각 캐스팅을 분리합니다. 나중에 략에 필요할 수도 있으므로 캐스팅을 보관해 돕니다. 후면 플랜지 캐스팅을 분리할 필요는 없습니다.
그림 4. 2개 포스트 높이 맞춤 장착 구성
2 사용자가 준비한 나사 2개로 레일 하나를 전면 포스트 플랜지에 부착합니다.그림 4,항목 2를 참조하십시오.
3 플런저 브래킷을 수직 포스트를 향해 앞으로 밀고 사용자가 준비한 나사 2개로 플런저 브래킷을 포스트 플랜지에 고정시킵니다.그림 4, 항목 3을 참조하십시오.
4 두 번째 레일에 대해 이 절차를 반복합니다.

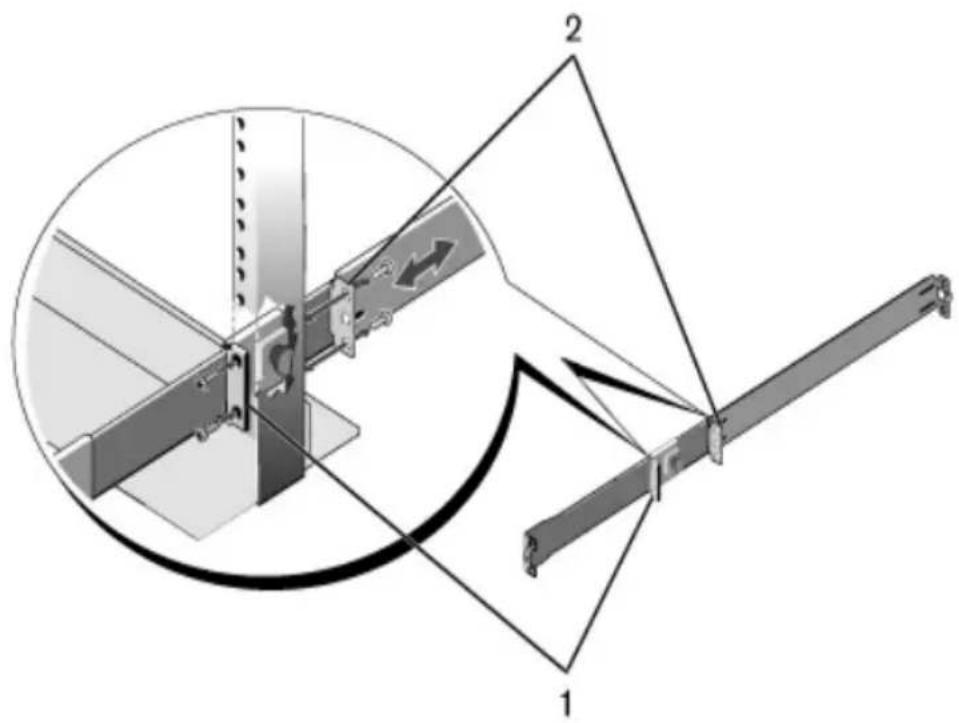

2개 포스트 가운데 장착 구성
1 딸깍 소리가 나며 제자리에 고정될 때까지 플런저 브래킷을 뒤쪽으로 밀고 사용자가 준비한 나사 2개로 브래킷을 전면 포스트 플랜지에 고정시킵니다.그림 5,항목 1을 참조하십시오.
그림 5. 2개 포스트 가운데 장착 구성
2 포스트를 향해 브래킷을 다시 밀고 사용자가 준비한 나사 2개로 브래킷을 포스트 플렌지에 고정시킵니다.그림 5,항목 2를 참조하십시오.
3 두 번째 레일에 대해 이 절차를 반복합니다.
4개 포스트 나사 조임 구성
1 이 구성의 경우, ReadyRails 어셈블리의 끝부분에서 플랜지 모서리 캐스팅이 분리되어야 합니다. Torx 드라이버를 사용하여 각 플랜지 모서리에서 나사 2개를 분리하고 각 캐스팅을 분리합니다. 페이지 214 의 그림 6, 항목 1을 참조하십시오. 나중에 략에 필요할 수도 있으므로 캐스팅을 보관해 돕니다.
2 각 레일에 대해 사용자가 준비한 나사 2개로 전면 및 후면 플랜지를 포스트 플랜지의 각 끝에 부착합니다. 페이지 214의 그림 6, 항목 2를 참조하십시오.
그림 6. 4개 포스트 나사 조임 구성
스위치는 1U 전면 략 및 1U 2개 포스트(높이 맞춤 및 가운데) 구성으로 장착될 수 있습니다. 다음은 1U 전면 략 구성에 대한 예입니다. 1U 2개 포스트(높이 맞춤 및 가운데) 구성에서는 4개 포스트 구성과 동일한 방법으로 스위치를 레일 안에 밀어넣을 수 있습니다.
1U 전면 략 설치
스위치에 부착된 레일은 구성되어야 합니다.
1 스위치 레일(내부 새시 구성요소)을 PC81xx 스위치에 부착합니다. 그림 7, 항목 1은 잠금 탱이 있는 전면 격리 애자를 자세히 보여 줍니다.
그림 7. 스위치 레일 부착
2 스위치 레일 2개가 설치된 후, 략에 이미 장착되어 있는 Ready-Rails에 맞춰 놓고 략의 전면과 일직선이 될 때까지 스위치를 믿니다. 완전 삽입까지 3인치 정도 남아 있는 지점에서 레일 잠금 기능이 작동하여 스위치가 략에서 미끄러져 나가 떨어지지 않도록 합니다.
스위치 시작 및구성
다음 흐름 차트는 스위치 포장을 풀고 스위치를 장착한 이후 초기 구성을 수행하기 위해 사용하는 단계를 개략적으로 보여 줍니다.
그림 8. 설치 및 구성 흐름 차트
メ뉴 사용 ?}
C -->|예| D["옵션 2 선택"]
C -->|아니오| E["플래쉬에서 RAM 으 로드"]
D --> F["Boot(부팅) メ뉴 <br> (특수 기능 )"]
E --> F
F --> G["재부팅"]
F --> H{마법사
사용 ?}
H -->|예| I["수동 초기 구성"]
H -->|예| J["Easy Setup Wizard <br> 구성"]
I --> K["고급 구성"]
J --> K
스위치를 터미널에 연결
모든 외부 연결을 완료했으면 스위치 구성을 위해 터미널을 스위치에 연결 하십시오.
주: 계속하기 전에 이 제품의 릴리즈 노트를 읽으십시오. Dell 지원 웹 사이트 (support.dell.com/support)에서 릴리즈 노트를 다운로드할 수 있습니다.
주: Dell 지원 웹 사이트(support.dell.com/support)에서 최신 사용 설명서를 다운로드하는 것이 좋습니다.
직렬 콘솔을 통해 스위치를 모니터하고 구성하려면 스위치 후면 패널의 RJ45 콘솔 포트를 사용하여 VT100 터미널 또는 VT100 터미널 에뮬레이션 소프트웨어를 실행하는 컴퓨터에 연결하십시오. 콘솔 포트는 DTE(Data Terminal Equipment) 커넥터로 구현됩니다.
콘솔 포트를 사용하려면 다음 장비가 필요합니다.
- VT100 호환 터미널 또는 VT100 터미널 에뮬레이션 소프트웨어 (예: Microsoft HyperTerminal) 를 실행하고 직렬 포트가 장착된 데스크탑 또는 휴대용 컴퓨터
- 콘솔 포트에 연결되는 RJ45 커넥터, 터미널에 연결되는 DB-9 커넥터가 있는 직렬 케이블(제공됨)
터미널을 스위치 콘솔 포트에 연결하려면 다음 작업을 수행하십시오.
1 VT100 터미널 에뮬레이션 소프트웨어를 실행하는 터미널 또는 컴퓨터에 직렬 케이블의 DB-9 커넥터를 연결합니다.
2 터미널 에뮬레이션 소프트웨어를 다음과 같이 구성합니다.
a 콘솔에 연결할 적당한 직렬 포트 (예: COM 1) 를 선택합니다.
b 데이터 속도를 9600 보드로 설정합니다.
c 데이터 형식을 8 데이터 비트, 1 정지 비트, 패리티 없음으로 설정합니다.
d 흐름 제어를 없음으로 설정합니다.
e 터미널 에뮬레이션 모드를 VT100 으로 설정합니다.
f 기능키, 화살표 키 및 Ctrl 키용 터미널 키를 선택합니다. 이 설정은 Microsoft Windows 키가 아니라 터미널 키에 대한 설정이어야 합니다.
주: Microsoft Windows 2000 에서 하이퍼터미널을 사용하는 경우
Windows 2000 서비스 팩 2 이상이 설치되었는지 확인하십시오. Windows 2000 서비스 팩 2 를 설치하면 하이퍼터미널의 VT100 에뮬레이션에서 화살표 키가 올바르게 작동합니다. Windows 2000 서비스 팩에 대한 자세한 내용을 보려면 microsoft.com 을 방문하십시오.
3 케이블의 RJ45 커넥터를 스위치 뒤쪽에 있는 PowerConnect 81xx RJ45 콘솔 포트에 바로 연결합니다.
스위치 부팅
전원을 켜면 스위치에서 POST(Power-In Self-Test)가 수행됩니다. POST는 스위치가 시작될 때마다 실행되어 부팅이 완료되기 전에 하드웨어 구성요소를 검사하여 스위치가 작동 가능한지 여부를 확인합니다. POST에서 중요한 문제가 발견되면 프로그램 흐름이 중지됩니다. POST를 통과하면 유효한 펌웨어가 RAM에 로드됩니다. POST 메시지가 터미널에 표시되어 테스트 성공 여부를 알려줍니다. 부팅 프로세스는 약 60초가 소요됩니다.
로컬 터미널이 연결되어 있으면 POST의 첫 번째 부분이 완료된 후 Boot(부팅) 메뉴를 호출할 수 있습니다. Boot(부팅) 메뉴에서는 출하시 기본값으로 시스템 재설정, 백업 이미지 활성화 또는 암호 복구 같은 구성 작업을 수행할 수 있습니다. Boot(부팅) 메뉴 기능에 대한 자세한 내용은 CLI 참조 안내서를 참조하십시오.
초기 구성 수행
다음의 전제 하에 초기 구성 절차가 이루어지는 것으로 가정합니다.
- PowerConnect 스위치는 이전에 구성된 적이 없으며 스위치를 받았을 때와 동일한 상태입니다.
• PowerConnect 스위치가 정상적으로 부팅되었습니다. - 콘솔 연결이 설정되었고 Dell Easy Setup Wizard 프롬프트가 VT100 터미널 또는 동등한 장치의 화면에 표시됩니다.
초기 스위치 구성은 콘솔 포트를 통해 수행됩니다. 초기 구성 후에는 이미 연결된 콘솔 포트에서 또는 원격 연결을 통해 스위치를 관리할 수 있습니다.
주: 스위치에는 기본 사용자 이름, 암호 또는 IP 주소가 구성되어 있지 않습니다.
스위치의 초기 구성을 설정하기 전에 네트워크 관리자에게 다음 정보를 문의하십시오.
-장치 관리를 위한 OOB(대역외) 인터페이스에 할당할 IP 주소
• OOB 인터페이스의 IP 서브넷 마스크
• OOB 인터페이스 기본 게이트웨이의 IP 주소
이러한 설정은 텔넷(텔넷 클라이언트)이나 HTTP(웹 브라우저)를 통해 스위치를 원격 관리하도록 허용하는 데 필요합니다.
초기 구성 절차
Dell Easy Setup Wizard를 사용하거나 CLI를 사용하여 초기 구성을 수행할 수 있습니다. Dell Easy Setup Wizard는 스위치 구성 파일이 비어 있으면 자동으로 시작됩니다. 언제든지 [Ctrl+z]를 눌러 마법사를 종료할 수 있지만, 이 경우 지정된 구성 설정이 모두 제거되고 스위치에서 기본값이 사용됩니다.
주: 60초 이내에 Easy Setup Wizard를 실행하지 않거나 초기 Easy Setup Wizard 프롬프트에 응답하지 않으면 스위치가 CLI 모드로 전환됩니다.
CLI를 사용하여 초기 구성을 수행하는 방법에 대한 자세한 내용은 CLI 참조 안내서를 참조하십시오. 이 시작 안내서는 Easy Setup Wizard를 사용하여 초기 스위치 구성을 수행하는 방법을 설명합니다. 이 마법사를 이용하여 스위치에 대해 다음 구성을 설정할 수 있습니다.
- 특별 권한을 갖는 초기 사용자 계정을 유효한 암호와 함께 설정합니다. 마법사는 설정 과정 동안 특별 권한을 갖는 사용자 계정 하나를 구성합니다.
- CLI 로그인 및 HTTP 액세스에서 로컬 인증 설정만 사용할 수 있게 합니다.
- OOB 인터페이스에 대해 IP 주소를 설정합니다.
- 해당 IP 주소에서 SNMP 관리자가 사용할 SNMP 커뮤니티 문자열을 설정합니다. 스위치에 SNMP 관리를 사용하지 않을 경우에는 이 단계를 건너뿔 수 있습니다.
세션 예
아래에서는 Easy Setup Wizard 세션을 설명합니다. 예제 세션에서는 다음 값들을 사용합니다.
주: 스위치를 상자에서 꺼내거나 스위치가 출하시 기본값으로 설정되어 있으면 사용자 이름, 암호 또는 ip 주소가 없습니다.
• SNMP는 활성화되지 않습니다.
- 기본 사용자 이름인 root를 그대로 사용하고 암호로 admin123이 입력 됩니다. 암호 입력 시 마법사는 암호를 표시하지 않습니다.
- OOB 관리 인터페이스는 IP 주소 할당에 192.168.2.1을 사용합니다.
주: 아래 예에서 선택 가능한 사용자 옵션 또는 기본값은 []로 표시됩니다. 아무런 옵션을 정의하지 않고
다음 예에는 위에 나열된 입력 값을 사용하여 Dell Easy Setup Wizard 예제 세션을 실행하는 것과 관련된 일련의 프롬프트와 응답이 포함되어 있습니다.
스위치가 POST를 완료하고 부팅되면 다음 텍스트가 나타납니다.
이 절에 설명된 초기 구성을 완료한 후, 대역내 원격 관리를 위해 전면 패널스위치 포트 중 하나를 -프로덕션 네트워크에 연결할 수 있습니다.
OOB 관리 인터페이스 IP 주소에 대해 DHCP를 지정한 경우, 이 인터페이스는 네트워크에 있는 DIICP 서버로부터 IP 주소를 받습니다. 동적으로 할당된 IP 주소를 찾으려면 콘솔 포트 연결을 사용하여 다음 명령을 실행합니다.
Dell OpenManage 스위치 관리자 인터페이스에 액세스하려면 웹 브라우저의 주소 필드에 OOB 관리 인터페이스 IP 주소를 입력합니다. 원격 관리를 위해 CLI에 액세스하려면 Telnet 또는 SSH 클라이언트에 OOB 관리 인터페이스 IP 주소를 입력합니다. 또는 콘솔 포트를 스위치에 대한 로컬 CLI 액세스를 위해 계속 사용할 수도 있습니다.
PowerConnect 81xx 스위치는 VLAN, 802.1X, RADIUS 및 TACACS+ 같은 기본 스위칭 기능을 지원합니다. 간단 모드에서 지원되는 기능에 대한 자세한 내용은 간단 스위치 모드: Port Aggregator(포트 결합자) 기능 백서를 참조하십시오.
일반 모드에서 작동하도록 스위치가 구성된 경우, 스위치는 스패닝 트리 프로토콜 같은 기능 및 동적 라우팅과 멀티캐스트 같은 고급 Layer 3 기능도 지원할 수 있습니다. 웹 기반 관리 인터페이스 또는 CLI를 사용하여 네트워크에 필요한 기능을 구성하십시오. 스위치 기능을 구성하는 방법에 대한 자세한 내용은 사용자 구성 안내서 또는 CLI 참조 안내서를 참조하십시오. 이러한 안내서는 지원 사이트인 support.dell.com/support에서 제공됩니다.
