PANDUAN PENGGUNA W-7205 DELL

IIak cipta dilindungi undang-undang. Spesifikasi dalam manual ini dapat berubah sewaktu-waktu tanpa pemberitahuan.

Berasal dari AS. Semua merek dagang lain adalah hak milik pemiliknya masing-masing.

Kode Sumber Terbuka

Beberapa produk Aruba mengandung kode perangkat lunak Sumber Terbuka yang dikembangkan oleh piha termasuk kode perangkat lunak yang tunduk pada GNU General Public License (GPL), GNU Lesser Go License (LGPL), atau Liscensi Sumber Terbuka lain. Mcmuat perangkat lunak dari Littech Systems Design 2011 perpustakaan klien IF-MAP Infoblox, Inc. IIak cipta dilindungi undang-undang. Produk ini memuat lunak yang dikembangkan oleh Lars Fenneberg, dkk. Kode Sumber Terbuka yang digunakan tercantum d http://www.arubanetworks.com/open_source

Pemberitahuan Hukum

Penggunaan perangkat lunak dan platform switch Aruba Networks, Inc. olch semua individu atau perusal menghentikan perangkat klien VPN milik vendor lain merupakan penerimaan tanggung jawab sepenuhnya individu atau perusahaan tersebut untuk tindakan ini dan melepaskan sepenuhnya tanggung jawab Aruba Inc. dari setiap dan semua tindakan hukum yang mungkin ditujukan kepadanya yang berkaitan dengan hak cipta atas nama vendor tersebut.

lsi 3

Prakata 7

Ikhtisar Panduan 7

Dokumentasi Terkait 7

Menghubungi Dell 7

Kontroler W-7205 9

Daftar Periksa Kemasan 9

Komponen W-7205 10

Port Dual-Media 11

Port 10/100/1000BASE-T (RJ-45) 12

Port 1000BASE-X (SFP) 12

LED Port Dual-Media 12

Port 10GBASE-X 13

Modul SFP/SFP+ dan Kabel DAC 14

Antarmuka USB 15

Port Konsol Serial 15

Adaptor Port Konsol Serial 16

Port Konsol Micro-USB 16

Driver Micro-USB 16

Port Manajemen 16

LED Daya, Status, dan Berpasangan....17

Panel LCD 17

Menu LCD 17

Menonaktifkan Layar LCD 18

Modul CPU 19

Catu Daya 19

Titik Pentanahan 19

Pemasangan 21

Tindakan Pencegahan 21

Memilih Lokasi 21

Pemasangan Rak - Standar/Depan 22

Peralatan dan Perkakas yang Diperlukan 22

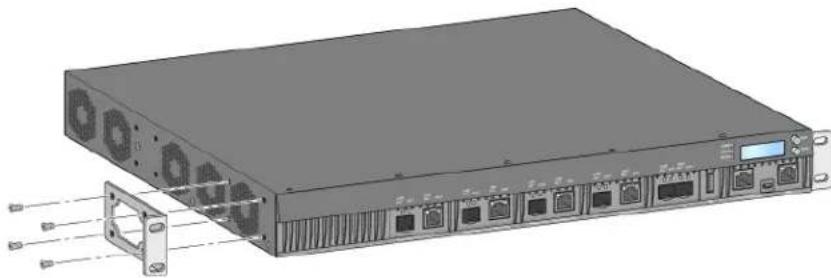

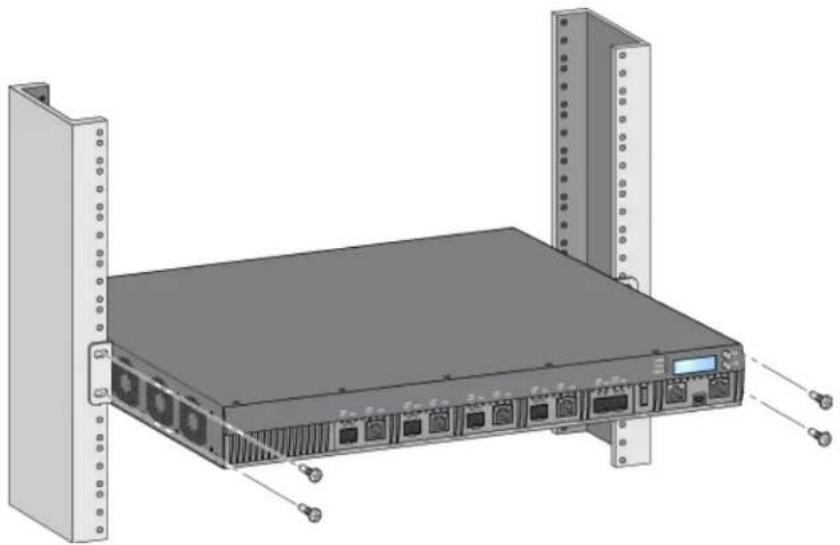

Langkah Pemasangan 22

Pemasangan Dudukan Rak - Tengah 23

Peralatan dan Perkakas yang Diperlukan 24

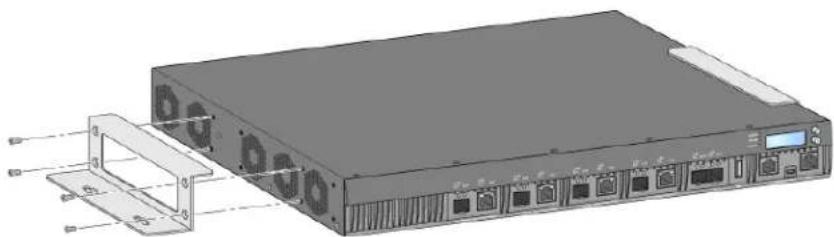

Langkah Pemasangan 24

Pemasangan di Rak atau Meja 25

Peralatan dan Perkakas yang Diperlukan 25

Langkah Pemasangan 25

Pemasangan di Dinding 25

Peralatan dan Perkakas yang Diperlukan 26

Langkah Pemasangan 26

Menghubungkan dan Mencabut Kabel Listrik AC 27

Menghubungkan Kabel Listrik AC 27

Mencabut Kabel Listrik AC 27

Memasang Modul SFP/SFP+ 28

Menghubungkan Kabel Optik Serat LC 28

Mencabut Kabel Optik Serat LC 29

Melepas Modul SFP/SFP+ 29

Spesifikasi, Keselamatan, dan Kepatuhan 31

Spesifikasi W-7205 31

Fisik 31

Spesifikasi Catu Daya....31

Spesifikasi Operasi 31

Spesifikasi Penyimpanan 31

Kepatuhan Peraturan dan Keselamatan 31

Nama Model Regulasi....32

Interferensi Elektromagnetik 32

Amerika Serikat 32

Kanada 32

Eropa 32

VCCI Jepang 32

Taiwan (BSMI) 33

Korea Selatan 33

Kesesuaian dengan Peraturan Uni Eropa....33

Pernyataan Baterai 33

Cara Membuang Peralatan Dell yang Benar....33

Sampah Peralatan Listrik dan Elektronik 33

RoHS Tiongkok 33

RoHS Uni Eropa....34

RoHS India 34

Dokumen ini menjelaskan fitur perangkat keras Kontroler W-7205 Dell Networking. Dokumen ini berisi detail karakteristik fisik dan performa kontroler dan menjelaskan cara memasang kontroler dan aksesorinya

Ikhtisar Panduan

• Kontroler W-7205 pada halaman 9 menyediakan ikhtisar perangkat keras terpcinci kontroler W-7205 beserta komponcnnya.
• Pemasangan pada halaman 21 menjelaskan cara memasang kontroler W-7205 dan semua komponennya.
• Spesifikasi, Keselamatan, dan Kepatuhan pada halaman 31 berisi spesifikasi teknis kontroler W-7205, serta informasi tentang keselamatan dan kepatuhan pada peraturan.

Dokumentasi Terkait

Rujuk Panduan Pengguna ArubaOS Seri-W Dell Nedwrringduan Rujukan CLI ArubaOS Seri-W Dell Networking untuk pengclolaan kontroler secara lengkap.

Menghubungi Dell

Tabel 1: Informasi Kontak

Dukungan Situs Web
SitusWebUtamadell.com
InformasiKontakdell.com/contactdell
SitusWebDukungan	dell.com/support
SitusWebDokumentasi	dell.com/support/manuals

Kontroler W-7205 merupakan kontroler LAN nirkabel yang menghubungkan, mengontrol, dan dengan cerda mengintecrasikan Pemantau Udara (AM) dan Titik Akses (AP) nirkabel ke sistem LAN berkabel. Ada dua model kontroler W-7205 yang fisik dan fungsinya tidak berbeda satu sama lain.

• W-7205-US: Untuk Amerika Serikat
• W-7205-RW: Untuk negara-negara lainnya

Kontroler W-7205 memiliki konfigurasi port berikut:

Tabel 2: Spesifikasi Port Kontroler W-7205

Model Port		Jumlah Titik Akses yang Didukung	Jumlah Pengguna yang Didukung
W-7205	4 x dual-media (10/100/1000BASE-T dan 1000BASE-X)2x10GBASE-X	256	8192

CATATAN: Kontroler W-7205 memerlukan ArubaOS Seri-W Dell Networking versi 6.4.3.0 atau lebih baru.

Daftar Periksa Kemasan

CATATAN: Beri tahu pemasok jika ada komponen yang salah, tidak ada, atau rusak. Jika mungkin, simpan kardusnya, termasuk bahan kemasan aslinya. Gunakan benda-benda ini untuk mengemas ulang dan mengembalikan unit kepada pemasok jika perlu.

Tabel 3: Isi Kemasan

Item	Jumlah
KontrolerW-7205	1
BraketDudukanStandar	2
SekrupKepalaBulatPhillipsM6x15 mm	4
SekrupCountersinkPhillipsM4x8mm	8
SekrupPentanahanM6x7mm	2
Mur"Cage"M6	4
MurKlipM6	4

Tabel 3: Isi Kemasan

Item Jumlah
KlipPenahanKabelListrikAC1
KabelListrik1
KabelMikro-USB1
KakiKaret4
PanduanInstalasi(dokumenini,cetak)1
PanduanMulaiCepat(Cetak)1
InformasiPeraturan,Lingkungan,danKeselamatanDell(cetak)1
InformasiDukungandanGaransiDell(cetak)	1
KesepakatanLisensiPerangkatLunakDell(cetak)	1

CATATAN: Aksesori pilihan tersedia untuk digunakan pada kontroler W-7205 Dell dan dijual terpisah. Hubungi wiraniaga Dell untuk mendapatkan perinciandan bantuan.

Komponen W-7205

Bagian ini memperkenalkan berbagai komponen kontroler W-7205, dan menunjukkan lokasinya di kontroler. Gambar 1 memperlihatkan panel depan kontroler W-7205 dan Gambar 2 memperlihatkan panel belakang kontroler W-7205.

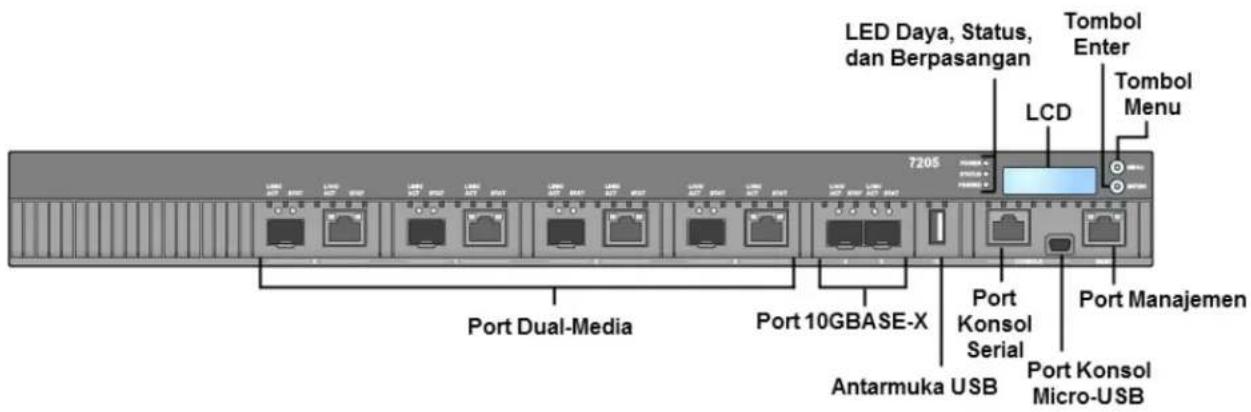

Gambar 1: Panel Depan Kontroler W-7205

LED Daya, Status, dan Berpasangan Tombol Enter LCD Tombol Menu 720S Port Dual-Media Port 10GBASE-X Antarmuka USB Port Konsol Serial Port Konsol Micro-USB Port Manajemen

Gambar 2: Panel Belakang Kontroler W-7205

Modul CPU LED Daya dan Status pada Modul CPU Antarmuka USB pada Modul CPU AC masuk Titik Pentanahan

Tabel berikut mencantumkan berbagai komponen kontroler W-7205:

Tabel 4: Komponen Kontroler W-7205

Komponen Deskripsi Halaman
PortDual-Media4xportdual-media(10/100/1000BASE-Tdan1000BASE-X)		11
Port10GBASE-X2xport10GBASE-X		13
AntarmukaUSBUntukmengunggahkonfigurasidangambardariperangkatpenyimpanan USB2.0.		15
PortkonsolserialPortakseskonsolserialRJ-45untukmanajemenlokallangsung		15
PortkonsolMicro-USBPortakseskonsol	Micro-USBuntukmanajemenlokallangsung	16
Port manajemen	Untuk melakukan sambungan ke jaringan manajemen yang terpisah	16
LEDDaya,Status,danBerpasangan	Menyediakanpemantauandasarkontroler	17
LCD	UntukmengonfigurasiperilakuLCDdanoperasidasarlainnya	17
TombolEnter	UntukmenjalankantindakandiLayarLCD
Tombolmenu	UntukmemilihmenulayarLCD
ModulCPU	ModulCPU	19
LEDDayadanStatuspadamodul CPU	MenyediakanpemantauandasarmodulCPU
AntarmukaUSBpadamodulCPU	BerfungsisamadenganantarmukaUSBdipaneldepan
ACmasuk	KonektordayaAC	19
TitikpentanahanDisediakanuntukmemasangpentanahan		19

Port Dual-Media

Kontroler W-7205 dilengkapi dengan empat set port dual-media (port 0 hingga 3). Semua port ini day menggunakan baik koneksi 1000BASE-X maupun 10/100/1000BASE-T yang disediakan. Namun, koneksi serat 1000BASE-X memiliki prioritas lebih tinggi daripada koneksi tembaga 10/100/1000BASE-T. Jika terdeteksi hubungan antarmuka 1000BASE-X, konaksi 10/100/1000BASE-T akan dinonaktifkan.

Port 10/100/1000BASE-T (RJ-45)

Kontroler W-7205 dilengkapi dengan empat port tembaga 10/100/1000BASE-T, sebagai bagian port dual-me Ethernet Gigabit menggunakan kedelapan kawat, dan setiap pasangan digunakan secara dua arah, yang b pasangan yang sama digunakan baik untuk pengiriman maupun pencrimaan data. Gambar 3 menunjukkan pin keluar KAT-5 pada konektor RJ-45. Pin keluar KAT-5 menyandingkan pin berikut ini pada port Ethernet Giga 10/100/1000BASE-T: 1/2, 3/6, 4/5, dan 7/8.

Gambar 3: Pin Keluar Port 10/100/1000BASE-T

1000Base-T Gigabit Port Ethernet	RJ-45 Perempuan Pin Keluar	Nama Sinyal	Fungsi
		BI_DA+	Pasangan bidireksional +A
		BI_DA-	Pasangan bidireksional -A
		BI_DB+	Pasangan bidireksional +B
		BI_DC+	Pasangan bidireksional +C
		BI_DC-	Pasangan bidireksional -C
		BI_DB-	Pasangan bidireksional -B
		BI_DD+	Pasangan bidireksional +D
		BI_DD-	Pasangan bidireksional -D

Port 1000BASE-X (SFP)

Kontroler W-7205 dilengkapi dengan empat port dual-media 1000BASE-X khusus untuk konektivitas serat dirancang untuk digunakan dengan SFP (GBIC mini).

LED Port Dual-Media

Setiap port dilengkapi dengan dua LED untuk pemantauan-dasar status, kegiatan, dan konfigurasi port to

• LINK/ACT— Berada di atas port di sebelah kiri, LED ini menampilkan status sambungan dan kegiatan port tersebut.
• STATUS— Berada di atas port di sebelah kanan, LED ini menampilkan status port tersebut. Informasi yang ditampilkan oleh LED ini berubah sesuai dengan modus LCD. Perilaku LED yang berkaitan dengan modus LCD dicantumkan di Tabel 5 dan Tabel 6.

Tabel 5: LED Port 10/100/1000BASE-T

LED Fungsi Modus LCD Indikator Status
LINK/ACT	Status sambungan	Status sambungan	Hijau (Tetap)	Ada sambungan
			Hijau(Berkedip)	Portsedangmengirimataumenerimadata
			Mati	Tidakadasambungan
STATUS	Status port	Administratif	Hijau (Tetap)	Port diaktifkan
			Mati	Portdinonaktifkansecaraadministratif
		Dupleks	Hijau (Tetap)	Dupleks penuh
			Mati	Setengahdupleks
		Kecepatan	Hijau (Tetap)	1000 Mbps
			Mati	10/100 Mbps

Kontroler W-10 dilengkapi dengan dua port 10GBASE-X (SFP+) (4 dan 5). Kedua port ini dirancang untuk digunakan bersama SFP/SFP+ dan mendukung operasi kecepatan ganda (1GbE atau 10GbE).

Gambar 4: LED dan Port 10GBASE-X

LINK/ACT STAT LINK/ACT STAT LINK/ACT STAT LINK/ACT STAT POWER STATUS PEERED MENU ENTER 1 2 3 CONSOLE RIGHT

Setiap port dilengkapi dengan dua LED untuk pemantauan-dasar status, kegiatan, dan konfigurasi port tersebut.

• LINK/ACT— Berada di kiri atas port, LED ini menampilkan status sambungan dan kegiatan port tersebut.
• STATUS— Berada di kanan atas port, LED ini menampilkan status port tersebut. Informasi yang ditampilkan oleh LED ini berubah sesuai dengan modus LCD. Perilaku LED yang berkaitan dengan setiap modus LCD dicantumkan di Tabel 7.

Modul SFP/SFP+ dan Kabel DAC

Modul SFP/SFP+ (dibeli terpisah), juga disebut GBIC mini, dapat diganti saat hidup, dan menyediakan sambungan optik atau tembaga ke perangkat lain.

Kabel DAC dipasang di port 10GBASE-X dengan cara yang sama seperti modul SFP/SFP+.

Untuk daftar modul SFP/SFP+ dan kabel DAC yang disetujui Dell untuk kontroler, lihat Tabel 8 dan Tabel 9.

CATATAN: Kabel DAC atau optik pihak ketiga lain yang tidak disetujui belum pernah diuji atau didukung oleh Dell untuk kontroler; maka Dell tidak menjamin fungsinya berjalan baik saat digunakan dengan kontroler Dell.

CATATAN: Modul SFP/SFP+ dan Kabel DAC dijual terpisah. Hubungi wiraniaga Dell untuk mendapatkan perincian dan bantuan.

Untuk informasi tentang cara memasang modul SFP/SFP+ atau kabel DAC, lihat "Memasang Modul SFP/SFP+" pada halaman 28.

Tabel 8: Modul SFP/SFP+ yang Didukung

SFP/SFP+	Deskripsi
SFP-SX	SFP, 1000BASE-SX, Konektor LC; colokan optik GbE 850nm; hingga 300 meter melalui serat multi-modus (Jenis OM2).
SFP-LX	SFP, 1000BASE-LX, Konektor LC; colokan optik GbE 310nm; hingga 10.000 meter melalui serat modus-tunggal.
SFP-TX	SFP, 1000BASE-T SFP; colokan GbE tembaga; konektor RJ45; hingga 100 meter melalui kabel silang tanpa perisai Kategori-5, 5e, 6, dan 6a.CATATAN: Hanya didukung di port 4 dan 5.
SFP-EX	SFP 1000BASE-ZX, colokan optik GbE 1310nm, konektor LC; hingga 40.000 meter melalui serat modus-tunggal
SFP-ZX	SFP 1000BASE-ZX, colokan optik GbE 1310nm, konektor LC; hingga 70.000 meter melalui serat modus-tunggal

Tabel 8: Modul SFP/SFP+ yang Didukung

SFP/SFP+ Deskripsi
SFP-10G-SR	SFP+, 10GBASE-SR, colokan optik SFP+ serial 850nm, jangkauan target 300m melalui MMF, Konektor LC.
SFP-10G-LRSFP+,10GBASE-LR,colokanoptikSFP+serial1310nmuntukhingga10kmmelaluiSMF,KonektorLC
SFP-10G-LRM	SFP+, 10GBASE-LRM, colokan optik SFP+ serial 1310nm, multi-modus jangkauan-jauh, Konektor LC
SFP-10G-ER	SFP+, 10GBASE-ER, colokan optik 10GE 1310nm; hingga 40.000 meter melalui serat modus-tunggal, Konektor LC
SFP-10G-ZR	SFP+, 10GBASE-ZR, colokan optik 10GE 1310nm; hingga 70.000 meter melalui serat modus-tunggal, Konektor LC

Tabel 9: Kabel DAC yang Didukung

DAC Deskripsi

DAC-SFP-10GE-50CMKabelDAC50cm;10GSFP+

DAC-SFP-10GE-1MKabelDAC1m;10GSFP+

DAC-SFP-10GE-3MKabelDAC3m;10GSFP+

DAC-SFP-10GE-5MKabelDAC5m;10GSFP+

DAC-SFP-10GE-7MKabelDAC7m;10GSFP+

Antarmuka USB

Kontroler W-7205 dilengkapi dengan dua antarmuka USB 2.0; satu di panel depan kontroler dan satu CPU di panel belakang kontroler. Perangkat penyimpanan USB dapat digunakan untuk menyimpan konfig mengunggah konfigurasi, dan mengupgrade gambar ke kontroler. Fungsi USB dikontrol melalui panel LCT. depan kontroler. Untuk informasi selengkapnya tentang panel LCD dan fungsinya, lihat "Panel LCD" pada halaman 17.

Port Konsol Serial

Untuk manajemen lokal langsung kontroler, gunakan port konsol serial yang terletak di depan (lihat Gambar 5). Port ini berupa konektor perempuan RJ-45 yang menerima kabel serial RS-232 dengan konektor laki-laki.

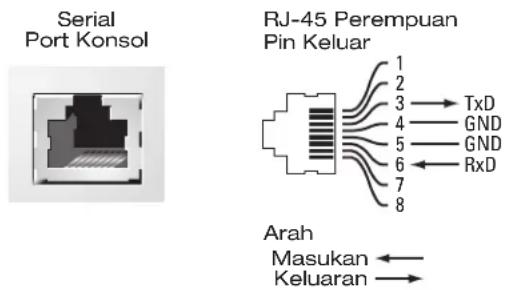

Gambar 5: Pin Keluar Port Konsol Serial

Serial Port Konsol RJ-45 Perempuan Pin Keluar 1 2 3 → TxD 4 → GND 5 → GND 6 ← RxD 7 8 Arah Masukan ← Keluaran →

Setclan komunikasi untuk port konsol terlihat dalam tabel di bawah ini:

Tabel 10: Setelan Terminal Konsol

Laju Baud Bit Data Paritas Bit Stop Kendali Aliran
96008Takada1Takada

HATI-HATI: Port Konsol hanya kompatibel dengan perangkat RS-232. Perangkat non-RS-232, seperti Titik Akses, tidak didukung.
HATI-HATI: Jangan menghubungkan port Konsol ke switch Ethernet atau sumber daya PoE. Ini dapat merusak kontroler.

Adaptor Port Konsol Serial

Adaptor modular dapat digunakan untuk mengonversi konektor RJ-5 perempuan di depan (lihat Gambar 5) menjadi konektor DB9 laki-laki. Lihat Gambar 6 untuk perinciannya.

Gambar 6: Konversi Adaptor Modular RJ-45 (Perempuan) ke DB-9 (Laki-laki)

DB-9 Laki-laki Pin Keluar

Port Konsol Micro-USB

Kontroler W-7205 dilengkapi dengan satu konektor Micro-USB (tipe B) di depan (lihat Gambar 4) yang menyediakan akses konsol untuk manajemen lokal langsung. Jika port Micro-USB maupun port Konsol RJ-45 tersambung, sambungan Micro-USB didahulukan dari sambungan Konsol RJ-45.

Driver Micro-USB

Untuk menggunakan port konsol Micro-USB, pasang driver Micro-USB pada sistem yang akan mengatur kontroler. Driver dapat diunduh di download.dell-pew.com di bawah Tools & Resources [Alat & Sumber Daya].

Port Manajemen

Kontroler W-7205 dilcngkapi dengan satu port Manajemen Gigabit 10/100/1000 BASE-T (RJ-45) di dcpan (lihat Gambar 4). Port manajemen menyediakan akses Ethernet 10/100/1000 Mbps ke antarmuka Web, SNMP, dan CLI kontroler untuk manajemen sistem dan pemecahan masalah yang menyeluruh. Juga dapat digunakan untuk melakukan sambungan ke jaringan manajemen yang terpisah. Port manajemen memiliki LED LINK/ACT di kiri atasnya dan LED SPEED di kanan atasnya. Selama operasi, LED ini menyediakan informasi status sebagaimana terlihat di tabel berikut:

Tabel 11: Port Manajemen 10/100/1000BASE-T (RJ-45)

LED	Fungsi	Indikator	Status
LINK/ACT	Status Sambungan	Hijau (Tetap)	Ada sambungan
		Hijau(Berkedip)	Aktivitassambungan
		Mati	Takadasambungandiport

Tabel 11: Port Manajemen 10/100/1000BASE-T (RJ-45)

LED Fungsi Indikator Status
SPEEDKecepatan	AntarmukaHijau(Tetap)1000Mbps
		Mati10/100Mbps

LED Daya, Status, dan Berpasangan

Di panel depan kontroler juga terdapat LED Daya, Status, dan Berpasangan (lihat Gambar 4) yang menyediakan pemantauan dasar status kontroler secara keseluruhan. Tabel berikut menjelaskan berbagai perilaku LED ini

Tabel 12: LED Daya, Status, dan Berpasangan

LED	Fungsi	Indikator	Status
Power	Daya Sistem	Hijau (Tetap)	Daya Hidup
		Mati	DayaMati
Status	Status Sistem	Hijau (Tetap)	Beroperasi
		Hijau(Berkedip)	Perangkatsedangmemuatperangkatlunak
		Kuning(Berkedip)	Alarmmayor
		Kuning(Tetap)	Alarmkritis
		Mati	Takadadaya
Peered	Dicadangkanuntukmasa depan	N/A	N/A

Panel LCD

Kontroler W-7205 dilengkapi dengan panel LCD yang menampilkan informasi tentang status kontroler, da menyediakan menu untuk operasi dasar, seperti penyetelan awal dan re-but. Panel LCD menampilkan du dengan maksimum 16 karakter per baris. Saat menggunakan panel LCD, baris yang aktif ditandai oleh samping huruf pertama. Panel LCD dioperasikan dengan menggunakan dua tombol navigasi di kanan lay Gambar 4.

• Menu— Menelusuri menu di panel LCD
• Enter— Mengonfirmasi dan menjalankan tindakan yang ditampilkan di layar panel LCD

Menu LCD

Normalnya, layar LCD diaktifkan. Namun, jika kontroler W-7205 dipasang di lokasi tanpa pengamanan fisik, layar LCD dapat dinonaktifkan melalui CLI. Saat dinonaktifkan, menekan tombol navigasi hanya akan menerangkan layar LCD dan menampilkan nama perangkat, peran, slot, dan alarm.

Di samping itu, dapat pula kita menonaktifkan menu perawatan saja. Ini memungkinkan mengubah perilaku LED dan melihat status perangkat, tetapi tidak dapat melakukan pembaruan dan perubahan konfigurasi.

Untuk menonaktifkan layar LCD, masuk ke modus Aktifkan dan gunakan perintah CLI berikut:

(host) #configure terminal

(host) (config) #lcd-menu

(host) (lcd-menu) #disable menu

Untuk menonaktifkan menu Perawatan saja atau salah satu sub-menunya, masuk modus Aktifkan dan gunakan perintah CLI berikut:

(host) #configure terminal

(host) (config) #lcd
(host) (lcd-menu) #disable menu maintenance ?
factory-default
halt-system
media-eject
reload-system
upgrade-image
upload-config
(host) (lcd-menu) #disable menu maintenance upgrade-image ?
partition0
partition1

Modul CPU

Kontroler W-7205 dilengkapi dengan modul CPU terpasang yang dapat diganti di lapangan, di panel be kontroler.

CATATAN: Jangan melepaskan modul CPU kecuali diarahkan oleh teknisi Dell resmi. Modul CPU tidak dapat diganti saat hidup.

Untuk perilaku LED di modul CPU, lihat Tabel 14.

Tabel 14: LED Daya dan Status pada Modul CPU

LED Fungsi Indikator Status
PowerDayaCPUHijau(Tetap)Modulhidup
	MatiDayaMati
StatusStatusCPU Hijau(Tetap)Modulberoperasi
	Hijau (Berkedip)	Perangkat sedang memuat perangkat lunak
	MatiTak adadaya

Catu Daya

Kontroler W-7205 dilengkapi dengan catu daya AC terintegrasi 180W.

Titik Pentanahan

Untuk memenuhi persyaratan keselamatan dan interferensi elektromagnetik (EMI) dan untuk memastikan operasi yang benar, kontroler harus ditanahkan sebelum daya disambungkan. Masukkan kabel arde ke tanah, lalu hubungkan ke titik pentanahan sasis dengan dua baut.

Ikuti standar pentanahan dalam semua fase pemasangan dan operasi produk. Jangan sampai sasis, port jaringan, catu daya, atau braket dudukan kontroler bersentuhan dengan perangkat, kabel, benda, atau orang yang terhubung ke pentanahan-listrik yang lain. Selain itu, jangan pemah menghubungkan perangkat ke sumber pentanahan cksternal Storm.

Bab ini menjelaskan cara memasang kontroler W-7205 menggunakan berbagai opsi pemasangan yang tersu Kontroler W-7205 dikirimkan bersama kit aksesori yang mencakup peralatan untuk memasang kontroler p telekomunikasi 19 inci dua-tiang standar.

HATI-HATI: Hanya gunakan kabel, kabel listrik, catu daya AC, dan baterai yang disertakan atau yang ditentukan oleh Dell. Kabel listrik tidak boleh digunakan bersama peralatan listrik selain yang ditentukan oleh Dell.

Tindakan Pencegahan

• Pastikan rak terpasang dengan benar dan teguh agar tidak jatuh atau goyah.
• Tegangan berbahaya di atas 240VAC selalu ada saat Modul Catu Daya Dell dihubungkan ke stopkontak listrik. Lepaskan cincin, perhiasan, serta bahan penghantar lainnya sebelum menangani perangkat ini.
• Jangan sekali-kali memasukkan benda asing ke sasis, catu daya, atau komponen lainnya, sekalipun saat catu daya dimatikan, dicabut kabelnya, atau dilepas.
• Pastikan bahwa daya utama terputus sepenuhnya dari kontroler dengan mencabut semua kabel listrik dari stopkontak. Demi keselamatan, pastikan stopkontak dan steker listrik mudah dijangkau oleh operator.
• Jangan menangani kabel listrik yang telanjang. Ini juga termasuk kabel jaringan.
• Jauhkan air dan cairan lainnya dari kontroler untuk meminimalkan bahaya listrik.
• Ikuti standar pentanahan dalam semua fase pemasangan dan operasi produk. Jangan sampai sasis, port jaringan, catu daya, atau braket dudukan kontroler bersentuhan dengan perangkat, kabel, benda, atau orang ya ke pentanahan-listrik yang lain. Selain itu, jangan pernah menghubungkan perangkat ke sumber pentat eksternal Storm.
• Lakukan pemasangan atau pelepasan sasis atau modul lainnya di lingkungan yang bebas dari listrik statik. Sangat dianjurkan menggunakan alas atau gelang/sabuk antistatik secara benar.
• Modul harus disimpan dalam kemasan antistatik saat tidak terpasang di sasis.
• Jangan mengirim atau menyimpan produk ini di dekat medan elektromagnetik, elektrostatik, magnetik, atau radioaktif yang kuat.
  • Jangan membongkar sasis.

Memilih Lokasi

Kontroler W-7205, seperti perangkat komputasi dan jaringan lain, memerlukan lingkungan “ramah elektron sebagai berikut:

• Daya yang andal
  ■ Pastikan bahwa stopkontak listrik kompatibel dengan catu daya kontroler W-7205.
  • Ventilasi dingin, non-kondensasi

- Agar beroperasi dengan baik, kontroler W-7205 memerlukan lingkungan dengan suhu udara sekitar antara 0° C hingga 40° C (32° F hingga 104° F). Kelembapan harus dijaga pada tingkat non-kondensasi, anta 90%. - Apabila banyak perangkat listrik yang bekerja di tempat yang sama, mungkin perlu peralatan pengondisian atau sirkulasi udara.

- Ruang yang cukup

• Agar udara dapat bersirkulasi dengan baik, beri jarak sekurangnya 10 cm (4 inci) di sekeliling sasis.
  Sisakan ruang tambahan di depan dan belakang sasis untuk mengakses kabel listrik, kabel jaringan, dan LED indikator.

• Interferensi elektromagnetik terbatas

- Untuk operasi terbaik, jaga jarak kontroler W-7205 dan semua kabel sekurangnya 0,7 meter (2 kaki) dari lampu fluoresens, dan 2 meter (6 kaki) dari mesin fotokopi, pemancar radio, generator listrik, serta sumi interferensi elektromagnetik kuat lainnya.

Pemasangan Rak - Standar/Depan

Opsi pemasangan ini dapat digunakan untuk memasang kontroler W-7205 dari depan pada rak telekomu inci dua-tiang standar.

HATI-HATI: Setiap kontroler W-7205 harus memiliki peralatan pemasangan masing-masing. Jangan menempatkan peralatan jaringan lainnya langsung di atas kontroler W-7205 yang terpasang. Hal tersebut dapat menyebabkan kerusakan pada kontroler.

Peralatan dan Perkakas yang Diperlukan

Alat dan peralatan berikut ini diperlukan untuk memasang kontroler W-7205:

• Braket dudukan (x2); Jangan digunakan untuk pemasangan di meja atau rak
• Sekrup untuk braket dudukan (x8): Sekrup Countersink Phillips M4 x 8 mm
• Sckrup untuk dudukan rak sistem (x4): Sckrup Kcpala Bulat Phillips M6 x 15 mm
• Mur cage M6 (x4): Opsional
• Mur klip M6 (4x): Opsional
• Obeng yang sesuai (tidak termasuk dalam pakct)

CATATAN: Beberapa rak memerlukan sekrup yang berbeda dengan yang disertakan bersama kontroler W-7205. Pastikan sudah ada sekrupyangtepatsebelum memasangkontroler.

Langkah Pemasangan

Untuk memasang kontroler W-7205 dari dcpan pada rak telekomunikasi 19 inci dua-tiang standar:

1. Tempatkan braket dudukan di lubang pemasangan di dekat bagian depan di kedua sisi kontroler (lihat Gambar 7).

Gambar 7: Memasang Braket Dudukan

1. Pasang braket ke kontroler dengan delapan sekrup untuk braket dudukan (empat per braket) menggu yang sesuai.
2. Jika rak memerlukan mur cage atau mur klip, masukkan di rel depan (dua per rel, sejajar seca
3. Pasang kontroler pada rak dengan empat sekrup untuk dudukan rak sistem (dua per braket), mengg yang sesuai (lihat Gambar 8).

Gambar 8: Pemasangan Dudukan Rak-Depan

CATATAN: Sisakan ruang minimal 10 cm (4 inci) di sisi kiri dan kanan kontroler untuk ventilasi dan aliran udara yang baik. Sisakan ruang tambahan di depan dan belakang kontroler untuk mengakses kabel jaringan, indikator status LED, dan kabel listrik.

Pemasangan Dudukan Rak - Tengah

Tersedia kit aksesori opsional (SPR-WL2-MNT, harus dibeli terpisah) untuk memasang kontroler W-7205 tengah di rak telekomunikasi 19 inci dua-tiang standar.

HATI-HATI: Setiap kontroler W-7205 harus memiliki peralatan pemasangan masing-masing. Jangan menempatkan peralatan jaringan lainnya langsung di atas kontroler W-7205 yang terpasang. Hal tersebut dapat menyebabkan kerusakan pada kontroler.

Peralatan dan Perkakas yang Diperlukan

Alat dan peralatan berikut ini diperlukan untuk memasang kontroler W-7205 dari tengah perangkat:

• Braket dudukan tengah (x2) (termasuk dalam kit aksesori pemasangan)
• Sekrup untuk braket dudukan (x8): Sekrup Countersink Phillips M4 x 8 mm
• Sekrup untuk dudukan rak sistem (x4): Sekrup Kepala Bulat Phillips M6 x 15 mm
• Mur cage M6 (x4): Opsional
  • Mur klip M6 (4x): Opsional
• Obeng yang sesuai (tidak termasuk dalam paket)

CATATAN: Beberapa rak memerlukan sekrup yang berbeda dengan yang disertakan bersama kontroler W-7205. Pastikan sudah ada sekrupyangtepatsebelum memasangkontroler W-7205.

Langkah Pemasangan

Untuk memasang kontroler W-7205 dari tengah pada sistem rak 19 inci dua-titik standar:

1. Letakkan braket dudukan-tengah di lubang pemasangan di kedua sisi kontroler di bagian tengah (lihat Gambar 9).

Gambar 9: Memasang Braket Dudukan-Tengah

1. Pasang braket ke kontroler dengan delapan sekrup untuk braket dudukan (empat per braket) menggu yang sesuai.
2. Jika rak memerlukan mur cage atau mur klip, masukkan di rel depan (dua per rel, sejajar secara
3. Pasang kontroler pada rak dengan empat sekrup untuk dudukan rak sistem (dua per braket), mengg yang sesuai (lihat Cambar 10).

Gambar 10: Pemasangan Rak Dudukan-Tengah

CATATAN: Sisakan ruang minimal 10 cm (4 inci) di sisi kiri dan kanan kontroler untuk ventilasi dan aliran udara yang baik. Sisakan ruang tambahan di depan dan belakang kontroler untuk mengakses kabel jaringan, indikator status LED, dan kabel listrik.

Pemasangan di Rak atau Meja

Peralatan dan Perkakas yang Diperlukan

1. Pasang kaki karct ke bagian bawah kontroler (lihat Gambar 11).
2. Letakkan kontroler di meja datar atau rak yang diinginkan.

Gambar 11: Memasang Kaki Karet

Peralatan dan Perkakas yang Diperlukan

Alat dan peralatan berikut ini diperlukan untuk memasang kontroler W-7205 di dinding:

• Braket dudukan dinding (x2) (termasuk dalam kit aksesori pemasangan)
• Sekrup untuk braket dudukan (x8): Sekrup Countersink Phillips M4 x 8 mm
• Jangkar dinding: Opsional (tidak termasuk dalam paket)
• Sekrup pemasangan di dinding (tidak termasuk dalam paket, jenis sekrup tergantung permukaan pasang)
• Obeng yang sesuai (tidak termasuk dalam paket)

Langkah Pemasangan

Untuk memasang kontroler W-7205 di dinding:

CATATAN: Pastikanport Ethernet menghadapkebawahsaat memasangkontroler W-7205 didinding.

1. Pasang braket dudukan-dinding ke lubang pemasangan di samping kontroler dengan delapan sekrup un dudukan (empat per braket) menggunakan obeng yang sesuai (lihat Gambar 12).

Gambar 12: Memasang Braket Dudukan-Dinding

1. Setelah memilih lokasi pemasangan, tandai titik di dinding untuk lubang pemasangan.
2. Bor lubang dan masukkan jangkar dinding jika diperlukan untuk pemasangan.
3. Paskan lubang braket dudukan dengan lubang yang dibor di dinding (lihat Gambar 13).
4. Gunakan sekrup yang sesuai untuk memasang kontroler.

Gambar 13: Pemasangan Dudukan-Dinding

Menghubungkan dan Mencabut Kabel Listrik AC

Setelah dipasang, kontroler siap dinyalakan. Kontroler W-7205 tidak dilengkapi dengan sakelar Hidup/Mati. akan menyala apabila kabel listrik AC dihubungkan ke konektor daya AC dan stopkontak listrik AC.

Menghubungkan Kabel Listrik AC

Untuk menghubungkan kabel listrik AC ke kontroler W-7205:

1. Angkat klip penahan kabel listrik agar tidak menghalangi steker listrik AC.
2. Colokkan steker kabel listrik AC ke konektor daya AC.
3. Turunkan klip penahan kabel listrik ke kabel listrik AC.

Untuk mencabut kabel listrik AC dari kontroler W-7205:

1. Angkat klip penahan kabel listrik dari kabel listrik AC.
2. Cabut kabel listrik AC dari koncktor AC.
3. Sekarang kontroler W-7205 sudah dimatikan.

Memasang Modul SFP/SFP+

CATATAN: Gunakantindakan-pencegahanpengosonganelektrostatikstandarsaatmemasangataumelepasmodulSFP/SFP+.

Untuk memasang modul SFP/SFP+ ke dalam kontroler W-7205:

1. Masukkan modul SFP/SFP+, bagian atas menghadap ke atas, ke port 10GBASE-X atau 1000BASE-X kontroler sampai tersambung dan terdengar bunyi klik (lihat Gambar 14).

Gambar 14: Memasang Modul SFP

LINK/ ACT STAT LINK/ ACT STAT LINK/ ACT STAT LINK/ ACT STAT POWER STATUS PEERER PENI CENTER 4 DISASCLE MGMT

Menghubungkan Kabel Optik Serat LC

Untuk menghubungkan kabel serat optik LC ke modul SFP-SX atau SFP-LX:

1. Bersihkan koncktor kabel serat optik sebelum memasukkannya ke modul SFP/SFP+
2. Masukkan kabel serat optik ke modul SFP/SFP+. Pastikan selot di kabel menghadap ke atas modul (lihat Gambar 15).
3. Masukkan kabel ke tempatnya sampai tersambung dan terdengar bunyi klik.

Gambar 15: Menghubungkan Kabel Optik Serat LC

LINK/ACT STAT LINK/ACT STAT LINK/ACT STAT LINK/ACT STAT POWER STATUS PEEDER MENU CENTER 3 4 Console MUNI

Mencabut Kabel Optik Serat LC

Untuk melcpaskan kabel optik serat LC dari modul SFP-SX atau SFP-LX:

1. Tekan gagang transiver untuk melepaskan slot di kabel dan secara bersamaan tarik kabel dari port.

Melepas Modul SFP/SFP+

Untuk mclepas modul SFP/SFP+:

1. Buka dan lepas sclot di modul SFP/SFP+.

2. Tarik lalu lepas modul dari port.

Spesifikasi W-7205

Fisik

• Dimensi Perangkat (tanpa braket dudukan) (PxLxT): 4,37 cm x 44,2 cm x 33,40 cm (1,72" x 17,40" x 13,15")
  • Berat Perangkat: 4,95 kg (10,912 lb)

Spesifikasi Catu Daya

- Catu Daya AC 180W

■ Tegangan Masukan AC: 100 VAC sampai 240 VAC
■ Arus Masukan AC: 2,2 A
■ Frekuensi Masukan AC: 50 hingga 60 Hz

Spesifikasi Operasi

• Kisaran Suhu Operasi: 0°C sampai 40°C (32°F sampai 104°F)
• Kisaran Kelembapan Operasi: 10% sampai 90% (Kelembapan Relatif), non-kondensasi

Spesifikasi Penyimpanan

• Kisaran Suhu Penyimpanan: 0°C sampai 50°C (32°F sampai 122°F)
• Kisaran Kelembapan Penyimpanan: 10% sampai 95% (Kelembapan Relatif), non-kondensasi

Kepatuhan Peraturan dan Keselamatan

CATATAN: Untuk mengetahui pembatasan negara tertentu serta informasi tambahan tentang keselamatan dan peraturan, rujuklah dokumen multi-bahasa Informasi Peraturan, Lingkungan, dan Keselamatan untuk Seri-W Dell Networking yang disertakan dengan produkini.

HATI-HATI: Kontroler Dell harus dipasang oleh instalatur profesional. Pemasang profesional bertanggung jawab untuk memastikan bahwa pentanahan tersedia dan mematuhi peraturan listrik daerah dan nasional yang berlaku.

HATI-HATI: Penggunaan kontrol atau penyesuaian kinerja atau prosedur selain yang disebutkan dalam pedoman ini dapat mengakibatkan keterpaparan radiasi berbahaya.

Produk ini mematuhi 21 CFR Bab 1, Subbab J, Bagian 1040.10, dan IEC 60825-1: 1993, A1:1997, A 60825-2: 2004+A1.

Agar tetap patuh kepada standar keselamatan laser di atas, hanya modul Kelas 1 yang disetujui, dari yang disctujui, yang scbaiknya dipasang di produk.

HATI-HATI: Sekalipun kontroler ini telah diuji hingga 1 kV sesuai persyaratan kekebalan CE, produk ini tetap memerlukan perlindungan lonjakan sebagai bagian dari pemasangan dalam bangunan untuk melindunginya dari lonjakan unidireksional akibat sakelar listrik dan sambaran petir. Untuk perlindungan terhadap lonjakan ini pada pemasangan di luar bangunan, semua kabel yang terpapar harus berperisai, dan perisai kabel harus ditanahkan di kedua ujungnya.

Nama Model Regulasi

Nama model regulasi untuk kontroler W-7205 adalah ARCN7205.

Interferensi Elektromagnetik

Amerika Serikat

Peralatan ini telah diuji dan didapati mematuhi batas untuk perangkat digital Kelas A, sesuai dengan dalam Peraturan FCC. Batas ini dirancang untuk memberi perlindungan yang wajar terhadap interferensi saat peralatan dioperasikan dalam lingkungan komersial. Peralatan ini menghasilkan, menggunakan, dan dapat meradiasikan energi frekuensi radio dan, jika tidak dipasang dan digunakan sesuai dengan pedoman petur menimbulkan interferensi berbahaya bagi komunikasi radio. Pengoperasian peralatan ini di arca perumahan akan menyebabkan interferensi berbahaya, yang jika terjadi, pengguna wajib mengoreksi interferensi dengan sendiri.

Setiap perubahan atau modifikasi yang tidak disetujui secara eksplisit oleh pihak yang bertanggung jawab kepatuhan dapat membatalkan kewenangan pengguna untuk mengoperasikan peralatan ini.

Produk ini mematuhi Bagian 15 Peraturan FCC. Pengoperasian harus memenuhi dua syarat berikut: (1) tidak akan mengakibatkan interferensi berbahaya, dan (2) perangkat ini harus menerima semua gangguan, interferensi yang dapat menyebabkan operasi yang tidak diinginkan.

Kanada

Peranti digital ini tidak melebihi batas Kelas A untuk emisi derau radio dari alat digital seperti diatu peralatan pcnyebab interferensi berjudul “Digital Apparatus,” ICES-003 dari Departemen Perhubungan.

Eropa

HATI-HATI: Ini produk Kelas A. Dalam lingkungan perumahan, produk ini dapat menyebabkan interferensi radio yang mungkin menyebabkan pengguna perlu mengambil tindakan yang sesuai.

Produk ini mcmatuhi standar EN55022 Kelas A dan EN55024.

VCCI Jepang

Ini produk Kelas A. Dalam lingkungan perumahan, produk ini dapat menyebabkan interferensi radio yang menyebabkan pengguna perlu mengambil tindakan korektif.

Taiwan (BSMI)

警告使用者：

Kesesuaian dengan Peraturan Uni Eropa

CE ① Produk ini bertanda CE sesuai dengan ketentuan Arahan EMC (2004/108/EC) - CE. Dell de menyatakan bahwa model perangkat kontroler W-7205 sesuai dengan persyaratan penting dan k terkait lainnya dalam Arahan 2004/108/EC -CE. Pernyataan Kesesuaian yang dibuat sesuai Arahan 1999/5/I dilihat di dell.com.

Pernyataan Baterai

HATI-HATI: Baterai yang disertakan bersama produk ini mungkin mengandung bahan perklorat. Mungkin perlu penanganan khusus di California dan negara bagian lainnya. Buka www.dtsc.ca.gov/hazardouswaste/perchlorate untuk informasi selengkapnya.

PERINGATAN: Jika baterai diganti dengan jenis yang keliru, dapat terjadi ledakan. Buang baterai bekas sesuai instruksi.

Cara Membuang Peralatan Dell yang Benar

Sampah Peralatan Listrik dan Elektronik

Produk Dell yang telah tidak terpakai harus dibuang dan diolah seccara terpisah di Negara Uni Eropa, Norwegia, dan Swiss dan karena itu ditandai dengan simbol yang tergambar d (tong sampah disilang). Pengolahan pada akhir masa pakai produk ini di negara-negara ters mematuhi semua peraturan nasional yang berlaku bagi negara yang menerapkan Arahan 2017 tentang Sampah Peralatan Listrik dan Elektronik (WEEE).

RoHS Tiongkok

Produk Dell juga mematuhi persyaratan deklarasi lingkungan Tiongkok dan ditandai dengan label 50” seperti terlihat di sebelah kiri.

有毒有害物质声明

RoHS Produk Dell juga mematuhi Arahan Pembatasan Zat Berbahaya (Restriction of Hazardous Sul Directive) 2011/65/EC (RoIIS) Uni Eropa. RoIIS EU membatasi penggunaan bahan berbahaya tertentu da pembuatan peralatan listrik dan clektronik. Sccara spesifik, bahan yang dibatasi olch Arahan RoHS adalah (termasuk Solder yang digunakan dalam perakitan sirkuit cetak), Kadmium, Air Raksa, Kromium Iheksavale Bromin. Sebagian produk Dell termasuk dalam pengecualian yang tercantum dalam Annex 7 Arahan RoI dalam solder yang digunakan dalam perakitan sirkuit cetak). Produk dan kemasan akan ditandai dengan label "RoHS" yang diperlihatkan di kiri, menandakan kepatuhan pada Arahan ini.

RoHS India

Produk ini mematuhi persyaratan RoIIS sebagaimana ditentukan oleh Peraturan (Manajemen & Penanganan Sampah Elektronik, yang diatur oleh Kementerian Lingkungan & Hutan, Pemerintah India.
