HASZNÁLATI ÚTMUTATÓ PLLM 10 A1 PARKSIDE
Eredeti használati utasítás fordítása
GB IE
LASER LEVEL WITH TAPEMEASURE
Nevystavujte batérie/akumulátorové batérie mechanickej zát'aži.
Az alkalmazott piktogramok jelmagyarázata....Oldal 287
Bevezető Oldal 289
Rendeltetésszerű használat....Oldal 289
Alkatrészleírás.... Oldal 290
A csomag tartalma....Oldal 290
Műszaki adatok....Oldal 291
Biztonsági tudnivalók......Oldal 291
Az elemekre/akkukra vonatkozó
biztonsági tudnivalók .... Oldal 294
Üzembe helyezés....Oldal 296
Az elem behelyezése/cseréje .... Oldal 296
Be-/kikapcsolás .... Oldal 296
A mérőszalag kihúzása/visszahúzása ..... Oldal 297
Egy lézervonal szintezése....Oldal 303
A használatot követően......Oldal 305
Karbantartás és tisztítás......Oldal 305
A gél-párna tisztítása....Oldal 306
Pótalkatrészek/tartozékok... Oldal 307
Tárolás.... Oldal 308
Mentesítés.... Oldal 308
Garancia.... Oldal 310
Garanciális ügyek lebonyolítása......Oldal 311
Szerviz.... Oldal 311
| Az alkalmazott piktogramokjelmagyarázata | |
 | Olvassa el a használatiútmutatót. |
 | Robbanásveszély! |
 | Viseljen védőkesztyűt! |
 | Figyelem! |
 | Védje magát a lézersugárzástól! |
 | Ne nézzen a lézersugárba! |
 | Egyenáram/-feszültség |
 | Elemek mellékelve |
 | Biztonsági tudnivalókKezelési utasítások |
 | A CE-jelzés a termékre vonat-kozó releváns EU-irányelvekbetartását jelöli. |
  | Az elemeket gyermekektőltávol tárolja. |
 | Soha ne dobja tűzbe az elemeket. |
 | Ne helyezze be az elemeket a megfelelő polaritással (+ és -)ellentétesen. |
 | Ne rongálja meg/deformálja az elemeket. |
 | Ne nyissa fel/szerelje szét az elemeket. |
 | Csak azonos típusú/márkájú elemeket használjon. |
 | Ne használjon egyszerrehasznált és új elemeket. |
 | Az elemek nem újratölthetők. |
 | Tartsa távol az elemeket víztőlés túlzott nedvességtől! |
 | Ne zárja rövidre az elemeket. |
 | A helyes polaritással (+ és -)helyezze be az elemeket. |
Lézeres vízmérték mérőszalaggal
- Bevezető
Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.
Rendeltetésszerű használat
A termék vízszintes és függőleges vonalak függőleges felületeken való meghatározására és ellenőrzésére alkalmas. Vízszintes vagy dölt felületeken a szintezetlen lézervonal referenciaként használható. A termék kizárólag zárt helyiségekben üzemeltethető. Minden más jellegű használat vagy a termék megváltoztatása nem rendeltetésszerűnek minősül és rendkívül balesetveszélyes. A nem rendeltetésszerű használatból eredő károkért a gyártó nem vállal felelősséget. Nem közületi felhasználásra készült.
Alkatrészleírás
1 fénykibocsátó kijelző
2 termékház
3 jelölő segédeszköz
4 rögzítőstift
5 mérőszalag-ház
6 mérőszalag
7 BE/KI gomb
8 talp
9 fémgyűrű (talp)
10 tartó (rögzítőstiftek)
11 mélyedés (rögzítőstiftek)
12 lézersugár kimeneti nyílása
13 védősapka (gél-párna)
14 gél-párna
15 elemrekesz fedele
16 elemrekesz
17 mágneses érintkezők
18 reteszelés (elemrekesz fedele)
19 a rögzítőstift feje
A csomag tartalma
1 digitális lézeres vízmérték mérőszalaggal
3 gél-párna
1 védősapka gél-párna számára
1 talp 2 rögzítőstifttel
1 darab 1,5 V--- elem, AA típus
1 használati útmutató
Műszaki adatok
Elem: 1,5V AA
三
2-es lézerosztály
Hullámhossz λ: 630–650 nm
Lézer teljesítménye: < 1 mW
A lézervonal hossza: 2 m ^1)
A látható lézervonal
szintezési pontossága: ± 0,3°
A mérőszalag hossza: 1,5 m
A mérőszalag pontossági
osztálya: II
A mérőszalag szélessége: 6 mm
Üzemi hömérséklet: +5 °C - +40 °C
Levegő páratartalma a
használat során: max. 90 %
Használati magasság: 2000 m
Tárolási hőmérséklet: -20 °C - +70 °C
Levegő páratartalma a
tárolás során: max. 90 %
1) Kedvezőtlen környezeti feltételek (pl. közvetlen napsugárzás) mellett a lézervonal hossza lecsökkenhet.
Biztonsági tudnivalók
FULLADÁSVESZÉLY! A csomagolóanyaggal (pl. fóliákkal vagy polisztirollal) tilos játszani. Tartsa távol a csomagolóanyagot a gyermekektől. A csomagolóanyag nem játékszer.
■ Ne dolgozzon a termékkel robbanásveszélyes környezetben, ahol gyúlékony folyadék,
gőz, gáz vagy por található. A termékben szikrák képződhetnek, amelyek a port, vagy a gőzöket meggyújthatják.
Ezt a terméket felnőttek használhatják. 16 év alatti gyermekek csak felügyelet mellett használhatják a terméket. Gyermekek nem játszhatnak a termékkel. A tisztítást és a felhasználói karbantartást gyermekek nem végezheti.
A bekapcsolt terméket ne hagyja felügyelet nélkül és a használat végeztével kapcsolja ki azt. A lézersugár más személyeket megvakíthat. Szemsérülés veszélye.
Óvja a terméket nedvességtől és a közvetlen napsugárzástól.
Ne tegye ki a terméket szélsőséges hőmérsékletnek, vagy hőingadozásnak. Ne hagyja pl. hosszabb időre az autóban. Nagyobb hőing-adozásokat követően először hagyja, hogy a termék alkalmazkodjon a hőmérséklethez, mi-előtt üzembe helyezi. Extrém hőmérsékleten vagy hőingadozások esetén a termék pontos-sága csökkenhet.
Kerülje a termék erős ütődéseit vagy leesését. A termék sérülése befolyásolhatja a pontosságot. Erős ütést vagy leesést követően hasonlítsa össze a lézervonalat egy ismert víz-szintes vagy függőleges referenciavonallal.
Kapcsolja ki a terméket, amikor szállítja.
- Ügyeljen a két rögzítőstift 4 hegyes végére. A rögzítőstiftek 4 használata során óvatosan kell eljárni.
Ne tegye a termék szívritmus-szabályozók közelébe. A termék belsejében lévő mágnes olyan mezőt képez, amely a szívritmus-szabályozó működését befolyásolhatja.
Tartsa távol a terméket mágneses adattárolóktól és a mágnesességre érzékeny eszközöktől. A mágnes hatására visszafordíthatatlan adatvesztésre kerülhet sor.
FIGYELMEZTETÉS! A lézersugár optikai eszközökkel történő megtekintése (pl.: nagyító, nagyító szemüveg és hasonlók) veszélyezteti a szemet.
⚠ VIGYÁZAT! Az itt megadottaktól eltérő be- állítások vagy a termék eltérő kezelése esetén veszélyes sugárzási hatások léphetnek fel.
Soha ne irányítsa a lézersugarat fényvisszaverő felületekre, személyekre vagy állatokra. Már rövid belepillantás a lézersugárba is szemkárosodást okozhat.
Ne használja a terméket robbanásveszélyes helyen, ahol gyúlékony folyadékok, gázok vagy por talál-
ható. A termék belsejében szikrák keletkez- hetnek, amelyek meggyújthatják a port vagy a gőzöket.
Az elemekre/akkukra vonatkozó biztonsági tudnivalók
ÉLETVESZÉLY! Tartsa távol az elemeket/ak-
kumulátorokat a gyermekektől. Lenyelés esetén
azonnal forduljon orvoshoz!
A lenyelés égési sérülésekhez, puha szövetek perforációjához és halálhoz vezethet. 2 órán belül a lenyelés után súlyos égési sérülések léphetnek fel.
ROBBANÁSVESZÉLY! Soha ne töltse a nem feltölthető elemeket. Az elemeket/akkukat tilos rövidre zárni és/vagy felnyitni. Annak következménye túlhevülés, tűzveszély vagy a kihasadásuk lehet.
■ Soha ne dobja az elemeket/akkukat tüzbe vagy vízbe.
■ Ne tegye ki az elemeket/akkukat mechanikai terhelésnek!
Az elemek/akkuk kifolyásának kockázata
- Kerülje a szélsőséges körülményeket és hő-mérsékleteket, mint pl. fűtőtestek/közvetlen napsugárzás, amelyek hatással lehetnek az elemekre/akkukra.
Ha az elemek/akkumulátorok kifolytak, kerülje el bör, a szemek és a nyálkahártyák vegyszerekkel való érintkezését! Azonnal mossa le az érintett helyet tiszta vízzel és forduljon orvoshoz!
VISELJEN VÉDŐKESZTYÚT!
A kifutott, vagy sérült elemek/akkuk a börrel érintkezve felmarhatják azt.
Ezért ilyen esetben mindenképpen húzzon megfelelő védőkesztyűt.
Az elem/akku kifolyása esetén távolítsa el azt azonnal a termékből a sérülések elkerülése érdekében.
Csak azonos típusú elemeket/akkukat használjon! Ne használjon együtt régi és új elemeket/akkukat!
Távolítsa el az elemeket/akkukat, ha hosz-szabb ideig nem használja a terméket.
A termék sérülésének veszélye
Kizárólag a megadott típusú elemeket/akkukat használja.
Az elemeket/akkut a termék és az elem/akku (+) és (-) polaritás-jelzésének megfelelően helyezze be.
■ Behelyezés előtt tisztítsa meg az elem/akkumulátor és az elemrekesz érintkezőit egy száraz, szöszmentes kendővel vagy fültisztító pálcikával!
A lemerült elemeket/akkukat haladéktalanul távolítsa el a készülékből.
- Üzembe helyezés
Ellenőrizze a szállítmányt a teljesség és látható károk szempontjából.
Távolítsa el teljesen a csomagolóanyagot a termékről.
Az elem behelyezése/cseréje (A ábra)
Nyissa ki az elemrekesz fedelét 15 úgy, hogy óvatosan lefelé, a nyíl irányába nyomja az elemrekesz fedelének reteszelését 18.
□ Szükség esetén távolítsa el a lemerült elemet az elemrekeszből 16.
☐ Helyezze be az (új) elemet. Ügyeljen az elemrekeszben 16 feltüntetett helyes polaritásra, és helyezze vissza az elemrekesz fedelét 15.
Tudnivaló: Az elem lemerülése esetén a fény-kibocsátó kijelző 1 a bekapcsolás után 3-szor felvillan sárgán (lásd „Be-/kikapcsolás“).
□ Vegye ki az elemet a termékből, ha hosszabb ideig nem használja. Hosszabb tárolás esetén az elem rozsdásodhat és magától lemerülhet.
Be-/kikapcsolás
⚠️ Ne irányítsa a lézersugarat embe- rekre vagy állatokra, és ne tekint- sen a lézersugárba (távolról sem). Soha ne hagyja felügyelet nélkül a
bekapcsolt terméket, és használat után kapcsolja ki.
Bekapcsolás:
Nyomja meg röviden a BE/KI gombót. A fénykibocsátó kijelző 1 3-szor zölden felvillan.
Tudnivaló: Ha a fénykibocsátó kijelző közvetlenül a bekapcsolás után 3-szor sárgán felvillan, gyenge az elem. Azonnal cserélje ki az elemet (lásd „Az elem behelyezése/cseréje“). A lézervonal szintén bekapcsol.
Kikapcsolás:
A termék kikapcsolásához nyomja meg ismét röviden a BE/KI gombot 7. A fénykibocsátó kijelző 1 és a lézervonal szintén kikapcsolnak.
Automatikus kikapcsolás:
A termék automatikusan kikapcsol, ha kb. 15 percig nem nyom meg egy gombot sem a terméken, illetve nem fordítja el a házat.
A mérőszalag kihúzása/visszahúzása
Húzza el a mérőszalag-házót a termék-től, és jelöljön meg további pontokat a kívánt távolságokban a lézervonal magasságában.
☐ Ügyeljen arra, hogy a mérőszalag 6 nulla-pontja a jelölő segédeszköz 3 közepén legyen, és azt közvetlenül az alapfelületen meg lehessen jelölni.
Tudnivaló: Ne húzza ki a mérőszalagot 6 a feltüntetett skála végénél tovább. Szükség esetén megduplázhatja a munkaterületet úgy, hogy a terméket a munkafelület közepére állítja, és a két oldalon egymás után végzi el a mérést. A mérőszalag 6 automatikusan ismét felcsavarodik.
Tudnivaló: Ne engedje el a lecsavart mérőszalagot 6. Az ellenőrizetlen felcsavarodás károsíthatja a mérőszalagot 6 és annak mechanizmusát.
A termék függőleges felületen való elhe- lyezése (B ábra):
A termék elhelyezése az alapon:
Először rögzítse a terméket a talpra, mielőtt a gél-párna 14 vagy a rögzítőstiftek 4 segítségével függőleges felületre helyezi. Ehhez igazítsa a termék mágneses érintkezőit 17 a fémgyűrűvel 9 a talphoz 8 annak érdekében, hogy a talpra 8 rögzítse a terméket.
A rögzítőstiftek 4 vagy a gél-párna 14 kiválasztása:
A felület jellegétől függően a rögzítőstiftek 4 vagy a gél-párna 14 használható. A gél-párna 14 sima felületekhez alkalmas.
Példa a felületre, gél-párnával 14 történő rögzítéshez:
· (kerámia) csempék
- sima fafelületek
- terméskő, márvány, beton
A rögzítőstiftek 4 durva vagy érdes felületekhez, vagy tapétázott szárazépítésű falakhoz alkalmasak.
Tudnivaló: A rögzítöstiftek 4 betonon nem használhatók (a felülettől függetlenül).
Példák felületekre, rögzítőstiftekkel 4 történő rögzítéshez:
- tapéták (fűrészporos, papír- vagy flíztapéta)
- vakolt felületek (mintegy 2 mm-es szemcseméretig)
A termék függőleges felületen való elhe-lyezése gél-párnával 14:
FIGYELMEZTETÉS!
Száraz és szilárd felület szükséges.
Agél-párna 14 nem tapad nedves, különösen poros, éles vagy erősen texturált felületeken. Ha nem megfelelő felületre rögzítik, akkor a termék leeshet és megrongálódhat, vagy károsíthatja a felületet.
Ha szennyezett a gél-párna 14, vagy már nem tapad sima felületeken, akkor meg kell tisztítani vagy ki kell cserélni (lásd „A gél-párna tisztítása”).
Használat előtt mindig válasszon egy olyan felületet, amely a kívánt felületnél alacsonyabban helyezkedik el, és ellenőrizze, hogy a gél-párna 14 tapad-e az adott felületen, és eltávolítható-e a felület károsodása nélkül.
Mindig távolítsa el a terméket, ha befejezte a mérést.
A termék beállítása a felületen:
- Távolítsa el a gél-párna 13 védősapkáját úgy, hogy az óramutató járásával ellentétes irányba elforgatja, a C ábra szerint.
Tudnivaló: Ezt a lépést átugorhatja, ha már eltávolította a védősapkát 13.
- Igazítsa a gél-párnát 14 a talphoz 8 annak érdekében, hogy talpra 8 rögzítse, és forgassa el ütközésig az óramutató járásával megegyező irányba (lásd H ábra).
- Nyomja a gél-párnát 14 óvatosan a felületre addig, amíg az jól tapad. A túl erős nyomás károsíthatja a terméket vagy akár a felületet is.
Tudnivaló: Ha első alkalommal használ egy új gél-párnát 14, egy éles tárgy vagy a körme segítségével húzza le a fóliát a gél-párna 14 felületéről.
A termék eltávolítása a felületröl:
- Óvatosan és (ha szükséges) minimális erővel húzza le a terméket (a gél-párnával 14 együtt) a felületról. A termék túl gyors (vagy erőszakkal történő) eltávolítása egy érzékeny felületról károsíthatja a felületet.
- Helyezze vissza a gél-párna védősapkáját 13 a gél-párnára 14. Alaposan igazítsa hozzá és lezáráshoz forgassa el a védősapkát 13 az óramutató járásával megegyező irányba (G ábra).
Tudnivaló: A terméket mindig csak ráhelyezett védősapkával 13 szállítsa (vagy tárolja).
Ha beszennyeződik a gél-párna 14, akkor elveszíti a tapadóerejét.
A termék függőleges felületre történő r ögzítése a rögzítőstiftek 4 segítségével:
FIGYELMEZTETÉS! Ügyeljen a két rögzítőstift 4 hegyes végére. Legyen óvatos a rögzítőstiftek 4 kezelése során.
Azonnal kérjen orvosi segítséget, ha megsérült a rögzítőstiftek 4 használata során.
Tartsa távol a gyermekektől a rögzítőcsapokat 4.
Használat után mindig helyezze vissza a rögzítőstifteket 4 a rögzítőstiftek tartójába 10.
Ügyeljen arra, hogy a felület száraz és szilárd legyen.
A termék elhelyezése a felületen:
Rögzítse a terméket a talpú úgy, hogy hozzáigazítja a termék mágneses érintkezőit 17 a fémgyűrűhöz (talp) 9 (B ábra).
Helyezze a talpot a felületre, majd tolja be a rögzítőstifteket 4 a rögzítőstiftek mélyedéseibe 11. Bizonyosodjon meg arról, hogy a rögzítőstiftek 4 megfelelően a felületre legyenek rögzítve (F ábra).
A termék a felületröl való eltávolítása:
Használat után mindig távolítsa el a felületról úgy, hogy kihúzza a rögzítőstiftet 4 a rögzítőstiftek mélyedéseiből 11. Ha szükséges, enyhe erőkifejtéssel távolítsa el a rögzítőstifteket 4.
Ne alkalmazzon túlzott erőt, mert ez károsíthatja a felületet és a terméket.
Helyezze a rögzítőstifteket későbbi használathoz a rögzítőstiftek tartójából 10.
Fontos tudnivalók a termék gél-párnával 14 vagy a rögzítőstiftekkel 4 való rögzítéséhez:
Ha kihúzza a mérőszalagát úgy, hogy a mérőszalag-házat 5 húzza, fennáll az a lehetőség, hogy a rögzítőstiftek tartója 10 és a rögzítőstiftek 4 azt blokkolják. Ez a lézersugár kimeneti nyílásán 12 kilépő lézersugarat is blokkolhatja. Ez a jelen termékdizájn esetén megszokott. A blokkolás elkerülése érdekében a talp 8 diagonálisan a felületre rögzíthető, így a mérőszalag-házat 5 és a lézervonalat semmi nem blokkolja.
Ha a lézervonalnak meghatározott magasságban kell megjelennie a falon/felületen, a ma-gasságot előre meg kell jelölni. Úgy helyezze el a terméket a falon/felületen, hogy a meg-jelölt pont a jelölő segédeszköz 3 közepén legyen.
Ha egy függőleges felületen/részen egy bizonyos magasságban dolgozik, a termék használata előtt mindig győződjön meg arról, hogy megfelelő módon a felületre van rögzítve a termék. Ellenkező esetben a termék leeshet és károsodhat, továbbá akár arra járó személynél esetén személyi sérüléseket is okozhat.
□ Ne hagyja a terméket felügyelet nélkül.
Vegye ki a rögzítőstifteket 4 a rögzítőstiftek tartójából (E ábra):
Tartsa úgy a rögzítőstifteket, hogy a hüvelykujja megérintse a rögzítőstift fejét 19, és a mutatóújja a rögzítőstiftet 4 tartsa. Hüvelykujjával nyomja enyhén lefelé a nyíl irányába az E ábrának megfelelően addig, amíg érzi, hogy a rögzítőstift 4 meglazult a rögzítőstift tartójában 10. Ezután vegye ki a rögzítőstifteket 4 a rögzítőstiftek tartójából 10.
Tudnivaló: Használat után tároláshoz ellen-tétes sorrendben helyezze vissza a rögzítőstif-teket 4 a tartóba 10.

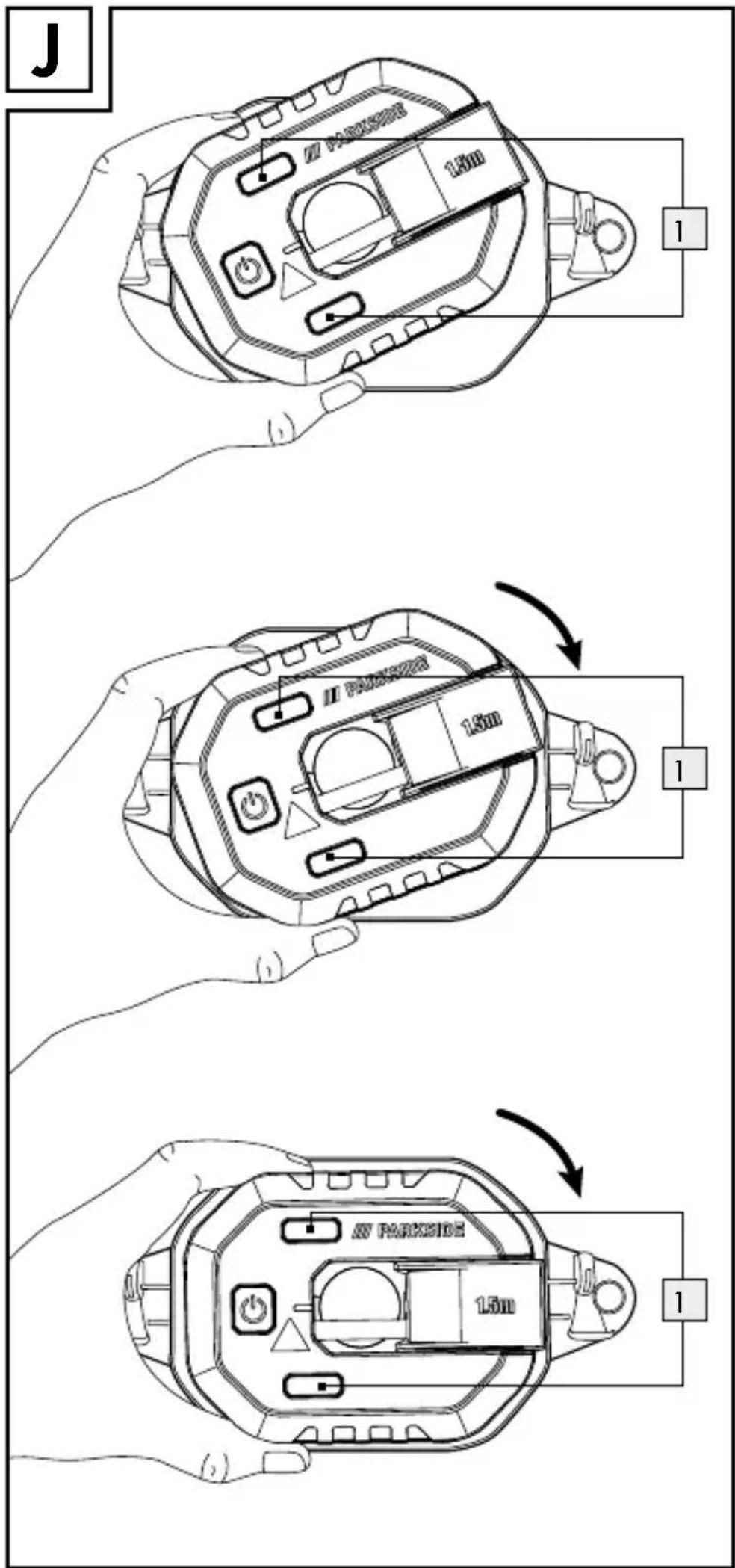

Egy lézervonal szintezése (J ábra)
Ha a terméket függőlegesen rögzítik egy falra/felületre, akkor a lézervonalat vízszintesen jobb irányba (90°) vagy bal irányba (270°), illetve függőlegesen felfelé (0°) vagy lefelé (180°) lehet szintezni.
Ha a termék nem függőlegesen van beállítva, a lézervonal csak nem szintezett referencia-vonalként használható.
A szintezés állapotát a fénykibocsátó kijelzők 1 mutatják:
| Fénykibocsátó kijelzők | Szintezés |
| Piros Nincs szintezve | a lézervonal. A lézervonal szintezéséhez forgassa el a termékházat 2 a kívánt irányba. |
| Sárga (csak egy megfelelő fénykibocsátó kijelző 1 jelenik meg) | A lézervonal majdnem teljesen vízszintes vagy függőleges. A lézervonal pontos beállításához forgassa el a termékházat 2 lassan a sárgán világító kijelző irányába (J ábra). |
| Zöld A lézervonal vízszintesen | vagy függőlegesen sikeresen szintezésre került. |
| A fénykibocsátó kijelzők 1 ki vannak kapcsolva, a lézervonal világít | A lézervonal már nincs szintezve, mert több mint 10°-kal megdöntötték a terméket. A mérőeszközt egy tetszőleges felületre (például: falra vagy padlóra) rögzítheti, és a lézervonalat nem szinte-zett referenciavonalként használhatja. |
A termék vízszintes felületen történő használata:
A termék vízszintes felületen való elhelyezése és rögzítése ugyanolyan módon történik, mint függőleges felület esetén. Azonban nem világítanak a fénykibocsátó kijelzők 1, és a lézervonal nincsen szintezve, ha vízszintes felületen használják a terméket.
- A használatot követően
Az elem kímélése céljából használat után azonnal kapcsolja ki a terméket a használat után (lásd „Be-/kikapcsolás“).
- Karbantartás és tisztítás
FIGYELMEZTETÉS! Javítás céljából a terméket csak szakember nyithatja fel.
A mérőeszközt csak képzett szakemberrel és csak eredeti tartozékokkal javíttassa. Így biztosítható a termék biztonságának megőrzése.
A termék nem igényel karbantartást.
FIGYELEM! Soha ne merítse a terméket vízbe vagy más folyadékba. A tisztítás során nem kerülhet folyadék a termékbe.
Tartsa a terméket tisztán, hogy jól és biztosan dolgozhasson.
A burkolat tisztításához egy száraz kendőt használjon.
A lézersugár kimeneti nyílását 12 egy puha, száraz kendővel tisztítsa. Közben ne fejtsen ki erős nyomást!
- A gél-párna tisztítása
FIGYELMEZTETÉS! Csak akkor mossa le a gél-párnát 14, ha teljesen levált a termékről.
Ne használjon alkoholt vagy más oldószert tartalmazó tisztítószereket a gél-párna 14 tisztítására.
■ Mindig csak akkor tisztítsa a gél-párnát 14, ha porral vagy más szemcsékkel szennyezett, és tapadóereje csökkent.
-
Távolítsa el a gél-párna védősapkáját 13 úgy, hogy elforgatja az óramutató járásával ellen-tétes irányba a védősapkát 13 a C ábra szerint.
-
Távolítsa el a használt gél-párnát 14 a talpról 8 úgy, hogy elforgatja a gél-párnát 14 az óramutató járásával ellentétes irányba, lásd a D ábrát.
-
Vízzel öblítse le a gél-párnát 14. Szükség sze-rint egy szokványos, semleges szappannal vagy egy tisztítószerrel mossa le.
-
Tisztítás után hagyja teljesen megszáradni a gél-párnát 14 és a védősapkát 13. A gél-párnát 14 a levegőn kell hagyni megszáradni, és nem szabad más termékkel, például fűtőberendezéssel vagy forrólég-fúvóval felmelegíteni.
-
Helyezze vissza a gél-párnát 14 a talpra 8 úgy, hogy hozzáigazítja a gél-párnát 14 a talphoz 8, majd elfogatja a gél-párnát 14
ütközésig az óramutató járásával megegyező irányba (H ábra).
- Helyezze vissza a védősapkát 13 a gél-pár-nára 14. Egyenesen igazítsa hozzá, és lezárás-hoz forgassa el a védősapkát 13 az óramutató járásával megegyező irányba (G ábra).
Tudnivaló:A terméket mindig csak ráhelyezett védősapkával 13 szállítsa (vagy tárolja).
Ha a tapadóerő a gél-párnáte megtisztítása után sem megfelelő, akkor cserélje ki a gél-párnát 14 egy új gél-párnára 14.
A csomagban három gél-párná4 van. Szükség esetén a szervizvonalon rendelhet további gél-párnákat 14. További információkat a „Pótalkatrészek/tartozékok” fejezetben talál.
- Pótalkatrészek/tartozékok
A termékhez illő, megfelelő pótalkatrészek a www.Optimex-Shop.com weboldalon szerezhetők be. Ha nem biztos abban, hol szerezheti be a megfelelő alkatrészeket, forduljon telefonon a szervizvonalhoz (lásd „Szerviz“). Tartsa kéznél a lent feltüntetett modellszámot.
| Ábra | I |
| Rész | 14 |
| Rajz |  |
| Alkatrészleírás | Gél-párna |
| Modellszám | 944445501 |
| Tudnivaló: Egy csomagban kell rendelni.Egy csomag 5 darab gél-párnát 14 tartalmaz. | |
• Tárolás
Ha hosszabb ideig nem használja a terméket, vegye ki az elemet, majd egy tiszta, száraz, napfénytöl védett helyen tárolja a terméket.
●Mentesítés
A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.
A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és
számokat (b) tartalmaznak a következő jelentéssel: 1-7: műanyagok/20-22: papír és karton/80-98: kötőanyagok.
A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.
A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlaní-
tásra. A gyűjtőhelyekról és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.
A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket. A Triman-logó csak Franciaországra vonatkozik.
A hibás vagy elhasznált elemeket/akkukat a 2006/66/EK irányely és módosításai értelmében újra kell hasznosítani. Szolgáltassa vissza az ele- meket/akkukat és/vagy a terméket az ajánlott gyűjtőállomásokon keresztül.
Környezeti károk az elemek/akkuk hibás megsemmisítése következtében!
Az elemeket/akkukat nem szabad a háziszemétbe dobni. Mérgező hatású nehézfémeket tartalmazhatnak és ezért különleges kezelést igénylő hul-ladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért az elhasznált elemeket/akkukat egy közösségi gyűjtőhelyen adja le.
Garancia
A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.
Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.
A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.
Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.
A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.
A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra, tömlőkre, tinta-patronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.
Garanciálisügyek lebonyolítása
Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:
Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 444455_2304) a vásárlás tényének az igazolására.
Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.
Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.
A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.
Szerviz
HU SzervizMagyarország
Tel.: 0680021536
E-mail: owim@lidl.hu
Stiftsbergstraße 1
74167 Neckarsulm
GERMANY
Model no.: HG10497
Version: 11/2023
Versione delle informazioni · Információk állása:
09/2023 · Ident.-No.: HG10497092023-8
