HASZNÁLATI ÚTMUTATÓ PLW A6 PARKSIDE

Kezelési és biztonsági utalások

GB IE

LASER SPIRIT LEVEL

HU Kezelési és biztonsági utalások Oldal 175

6 7 8 1 5 3a 4 3 2 2a 109 9 BOSKONN M

A 2 + AM - - AAA + + AAA - - AAA +

B Laser PARKSIDE 1 5

C 11 11

(vrát. statívu): 31,5cm

Nenabíjatelíné batérie nikdy znova nenabíjajte. Batérie/akumulátorové

☐ Dávajte pozor na to, aby ste neohli nohy sta-tívu.

- Obsluha

Az alkalmazott piktogramok jelmagyarázata....Oldal 176

Bevezető....Oldal 177
Rendeltetésszerű alkalmazás......Oldal 178
Alkatrészleírás ....Oldal 178
Csomagolás tartalma....Oldal 179
Műszaki adatok....Oldal 179

Biztonsági figyelmeztetés......Oldal 180
Figyelmeztetés! Sérülésveszély lézersugarak által! ....Oldal 182
Az elemekre/akkukra vonatkozó biztonsági tudnivalók ....Oldal 182

Üzembevétel ....Oldal 184
Az elemek behelyezése/cseréje ......Oldal 184
A termék felállítása....Oldal 184

Kezelés ....Oldal 185
Állvánnyal történő használat ......Oldal 186
Állvány nélküli használat ....Oldal 186

Karbantartás, tisztítás, ápolás....Oldal 187

Mentesítés ....Oldal 187

Garancia....Oldal 189
Garanciális ügyek lebonyolítása......Oldal 190
Szerviz....Oldal 191

Az alkalmazott piktogramok jelmagyarázata
	Olvassa el az utasításokat!
	Tartsa be a figyelmeztetéseket és a biztonsági tudnivalókat!
	Elemekkel
	Egyenáram/-feszültség
[WKc2]ON/OFF	Világítás BE/KI
	Lézersugár BE/KI
	Világításkijelző (A LED-et nem lehet kicserélni.)
	Védje magát a lézersugártól!
	Ne nézzen a lézerfénybe!
	Biztonsági tudnivalókKezelési utasítások
	Gyermekek elől elzárva tartandó!
	Ne dobja túzbe!
	Ne helyezze be helytelenül!
	Ne torzítsa el/rongálja meg!
	Ne nyissa fel/szerelje szét!
	Ne használjon egyszerre különböző típusú és márkájú elemeket!
	Ne használjon egyszerre új és használt elemeket!
	Ne töltse!
	Tartsa távol az elemeket víztől és túlzott nedvességtől!
	Ne zárja rövidre!
	Ügyeljen a helyes behelyezésre!
	A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli.

Lézeres vízmérték

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsem-misítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket

csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű alkalmazás

A termék mérőeszközként és tárgyak, pl. képek és bútorok vízszintes és függőleges beállítására szolgál. A mérés a lézersugáron és a vízszintezőn keresztül történik. A termék csak zárt helyiségekben normál szobahőmérsékleten való üzemelésre alkalmas. A termék nem közületi felhasználásra készült.

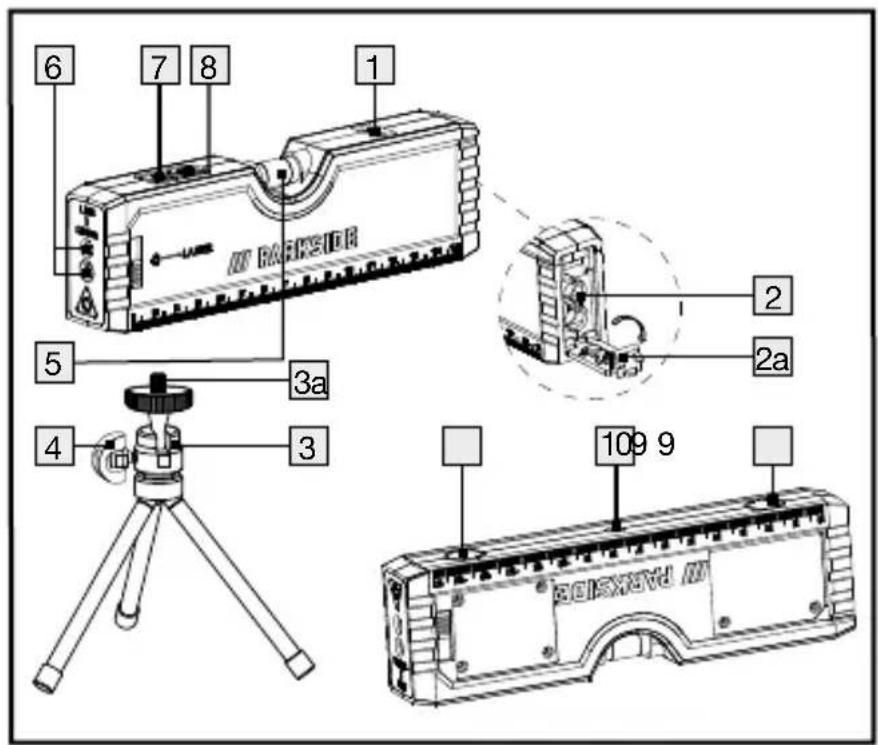

- Alkatrészleírás

1	vízmérték
2	elemrekesz
2a	elemrekeszfedél
3	állvány gömbfejjel
3a	menetes csavar
4	rögzítőcsavar
5	vízmérték
6	lézersugár nyílásai
7	be-/kikapcsoló (lézersugár)
8	be-/kikapcsoló (világítás)
9	mágnesek helye
10	menet
11	lézeres váltókapcsoló (keresztvonal-funkció „CROSS“/vonalfunkció „LINE“)

Csomagolás tartalma

1 x lézeres vízmérték
1 x állvány
2x elem 1,5V =..., AAA/LR03 típusú
1 x használati utasítás

Műszaki adatok

Lézerosztály: 2

Pontosság: +/- 1 mm/m

Áramellátás: 2 x 1,5V elem ===, AAA/LR03 típusú

Tengerszint feletti

magasság: max. 2000m

Környezeti

hőmérséklet: -5^ - 40^

Levegő páratartalma 80%-ig

Munkaterület: max. 2m

Lézervetítés max.

magassága

(állvánnyal): 31,5cm

Biztonsági figyelmeztetés

ÖRIZZE MEG VALAMENNYI BIZTONSÁGI TUDNIVALÓT ÉS UTASÍTÁST A JÖVŐ IDŐ SZÁMÁRA!

Tartsa a gyerekeket a csomagoló-anyagoktól mindig távol. A termék nem játék.

A terméket 8 éves kor feletti gyermekek, valamint korlátozott fizikai, érzékszervi vagy szellemi képességgel élő vagy nem megfelelő tapasztalattal és tudással rendelkező személyek csak felügyelet mellett, illetve a termék biztonságos használatára vonatkozó felvilágosítás és a lehetséges veszélyek megértése után használhatják. A gyermekek nem játszhatnak a termékkel. A tisztítást és az ápolást gyermekek felügyelet nélkül nem végezhetik.

⚠ VIGYÁZAT!SÉRÜLÉSVESZÉLY! Ne használja a terméket, ha bármiféle károsodást fedez fel rajta.

Ellenőrizze, hogy valamennyi alkatrész szakszerűen van-e összeszerelve. Szakszerűtlen szerelés esetén sérülésveszély áll fenn.

- Ne tegye ki a terméket: - extrém hőmérsékletnek, - erős rázkódásnak, - erős mechanikai igénybevételnek, - közvetlen napsugárzásnak, -nedvességnek.

Különben a termék megsérülhet.

Zavarok előállása vagy a készülék meghibásodása esetén távolítsa el az elemeket a termékből. Különben fennáll a veszélye a lézer véletlen bekapcsolásának. Ez maradandó szemkárosodást okozhat.

Sohave Lyszetetés!

mék burkolatát. A termék sérülése lehet a következmény. Javításokat csak elektromos szakemberrel végeztessen.

- Ne használja a készüléket tűz- és robbanásveszélyes helyen, pl. gyúlékony folyadékok, vagy gázok közelében.

■ Minden léser-erősítést szolgáló beállítás tilos.

Ha a libella sérült, kerülje el a libellában található folyadékkal történő bármilyen érintkezést. Ha egy ilyen érintkezés mégis létrejön, vegye feltétlenül figyelembe a következő utalásokat. Elsősegély-intézkedések:

A BÖRREL VALÓ ÉRINTKEZÉSNÉL: Mossa le az érintett helyet késedelem nélkül legalább 15 percen keresztül böven szappannal és vizzel. Tartós bőrirritációk esetén forduljon orvoshoz.

SZEMMEL VALÓ ÉRINTKEZÉSNÉL: Mossa ki az érintett helyet késedelem nélkül legalább 15 percen keresztül bőven vizzel. Eközben tartsa a szemét a hövelyk- és a mutató-ujjával nyitva. Utána forduljon azonnal orvoshoz.

INHALÁLÁSNÁL: Gondoskodjon késedelem nélkül megfelelő mennyiségű friss levegő belélegzéséről. Légzési zavarok esetén lélegezzen be tiszta oxigént.

A SZÁJÜREGGEL VALÓ ÉRINTKEZÉSNÉL:

Ha az érintett személy az eszméleténél van, öblítse ki késedelem nélkül a szájüregét bőven vizzel. Azonnal forduljon orvoshoz.

Figyelmeztetés!

Sérülésveszély lézersugarak által!

FIGYELMEZTETÉS!

Ne nézzen közvetlenül

lézersugárba ill. a nyílásába. A szemhéj zárási reflex hiánya esetén az tartós szemsérülések-hez vezethet.

■ Sohase irányítsa a lézersugarat közvetlenül emberek, vagy állatok szemébe.
Ha a lézersugár a szemét eltalálja, hunyja le tudatosan a szemeit és fordítsa el a fejét azonnal a sugártól.
Yermekek számára elérhetetlen helyen tárolja a terméket. A gyerekek gyakran alábecsülik a veszélyeket.
Soha ne irányítsa a lézersugarat olyan tárgyakra, amelyek visszatükrözik a fényt. Már rövid belepillantás is szemkárosodást okozhat.
■ Mindig kapcsolja ki a lézersugarat, ha felügyelet nélkül hagyja a terméket.

Az elemekre/akkukra vonatkozó biztonsági tudnivalók

ÉLETVESZÉLY! Tartsa távol az elemeket/ak- kumulátorokat a gyermekektől. Lenyelés ese- tén azonnal forduljon orvoshoz!

A lenyelés égési sérülésekhez, puha szövetek perforációjához és halálhoz vezethet. 2 órán belül a lenyelés után súlyos égési sérülések léphetnek fel.

ROBBANÁSVESZÉLY! Soha ne

töltse a nem feltölthető elemeket. Az elemeket/akkukat tilos rövidre zárni

és/vagy felnyitni. Annak következménye túlhevülés, tűzveszély vagy a kihasadásuk lehet.

■ Soha ne dobja az elemeket/akkukat tüzbe vagy vízbe.
- Ne tegye ki az elemeket/akkukat mechanikai terhelésnek!

Az elemekre/akkukra kifolyásának kockázata

Kerülje a szélsőséges körülményeket és hőmér-sékleteket, mint pl. fűtőtestek/közvetlen nap-sugárzás, amelyek hatással lehetnek az elemekre/akkukra.
Ha az elemek/akkumulátorok kifolytak, kerülje el bör, a szemek és a nyálkahártyák vegyszerekkel való érintkezését! Azonnal mossa le az érintett helyet tiszta vízzel és forduljon orvoshoz!

VISELJEN VÉDŐKESZTYÚT! A ki- futott, vagy sérült elemek/akkuk a bőrrel érintkezve felmarhatják azt.

Ezért ilyen esetben mindenképpen húzzon megfelelő védőkesztyűt!

Kifolyás esetén azonnal távolítsa el az elemeket a termékből a károsodások elkerülése érdekében!
Csak azonos típusú elemeket/akkukat használjon! Ne használjon együtt régi és új elemeket/akkukat!
Távolítsa el az elemeket/akkukat, ha hosz-szabb ideig nem használja a terméket.

A termék sérülésének veszélye

Kizárólag a megadott típusú elemeket/akku- kat használja.
Az elemeket/akkut a termék és az elem/akku (+) és (-) polaritás-jelzésének megfelelően helyezze be.
■ Behelyezés előtt tisztítsa meg az elem/akku- mulátor és az elemrekesz érintkezőit egy

száraz, szöszmentes kendővel vagy fültisztító pálcikával!

A lemerült elemeket/akkukat haladéktalanul távolítsa el a készülékből.

- Üzembevétel

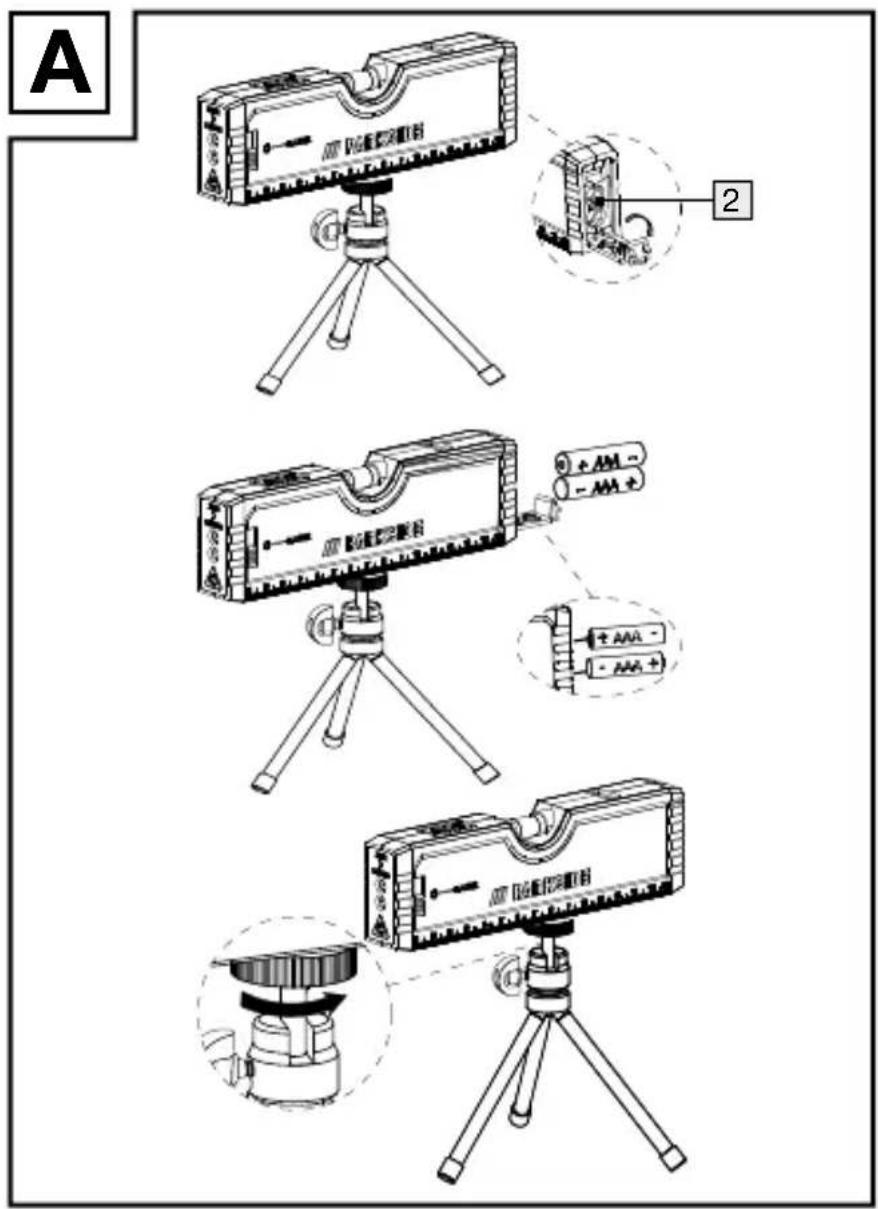

Az elemek behelyezése/cseréje (lásd A ábra)

□ Kapcsolja ki a terméket.
Nyissa ki az elemrekeszfedelelet.
Helyezzen be 2 db AAA 1,5 V-os elemet --- adott esetben cserélje az elhasznált elemeket új elemekre. Ügyeljen a helyes polaritásra (+/-) az elemrekesz fedelén 2α található feliratnak megfelelően.
Zárja le az elemrekesz fedelét.

Tudnivaló: Ha a lézersugár túl gyengévé válik, vagy már nem látható, az elemeket ki kell cserélni.

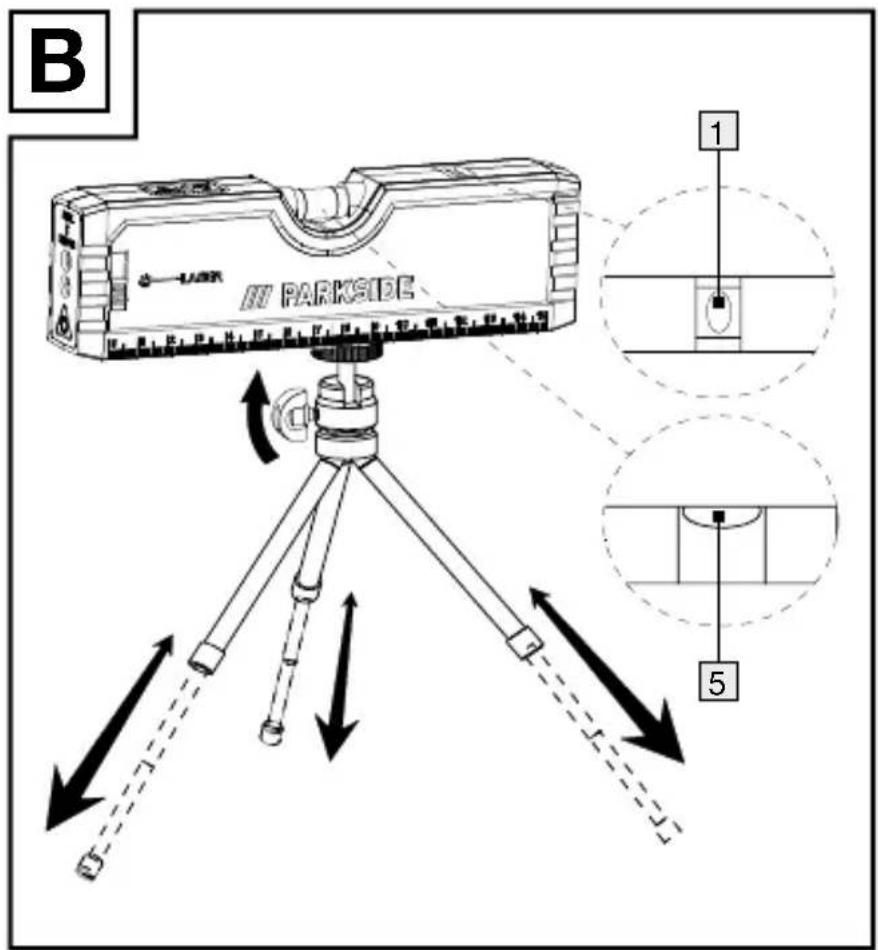

• A termék felállítása

A terméket használhatja állvánnyal és anélkül is. Az állványra történő rögzítést és beállítást a következőképpen végezze:

Csavarja az állványt 3 a menetes csavarral 3α teljesen a menetbe 10 a burkolat alján. Győződjön meg arról, hogy a csavar rögzítése megfelelő és biztonságos.
□ Hajtsa szét az állvány 3 lábait.
- Állítsa a termékt a kívánt felületre és iránytsa a célra.

A beállításhoz oldja ki az állványon 3 a rögzítő csavart 4 úgy, hogy azt az óramutató járásával ellentétes irányba csavarja.

Végül igazítsa és döntse meg úgy a burkola- tot, hogy a vízmérték 1 és 5 légbuborékai pontosan a két jelzővonal közé kerüljenek (lásd B ábra).

Tudnivaló: Kapcsolja be a szintezők világítását a be-/kikapcsolóval (világítás) 8, amenynyiben nem megfelelőek a fényviszonyok.

Végezetül rögzítse a ház helyzetét úgy, hogy az állványon a rögzítő csavart 4 az óramutató járásának az irányában szorosra csavarja.

Tudnivaló: Ha a termék helyzete a beállítás után megválozik, meg kell vizsgálnia, hogy a terméket újból be kell-e állítani.

Az állvány nem teherbíró. Ezért semmit ne tegyen a termékre, ha az az állványra van rögzítve. Ne gyakoroljon nyomást felülról a termékre.

☐ Ügyeljen arra, hogy ne hajlítsa meg az állvány lábait.

- Kezelés

FIGYELMEZTETÉS! Ne nézzen közvetlenül a lézersugárba, illetve a lézernyílásokba 6. A szemek záróreflexének a hiánya esetén az tartós szemkárosodásokhoz vezethet. Ha a lézersugár a szemét eltalálja, hunyja le tudatosan a szemeit és fordítsa el a fejét azonnal a sugártól.

- Állvánnyal történő használat

Állítsa a terméket a kívánt helyre és állítsa be azt a „A termék felállítása“ fejezetben írottak szerint.

Kapcsolja be a terméket a be-/kikapcsolóval (lézersugár) 7. A termék két egymást keresztező lézersugarat vetít a falra.

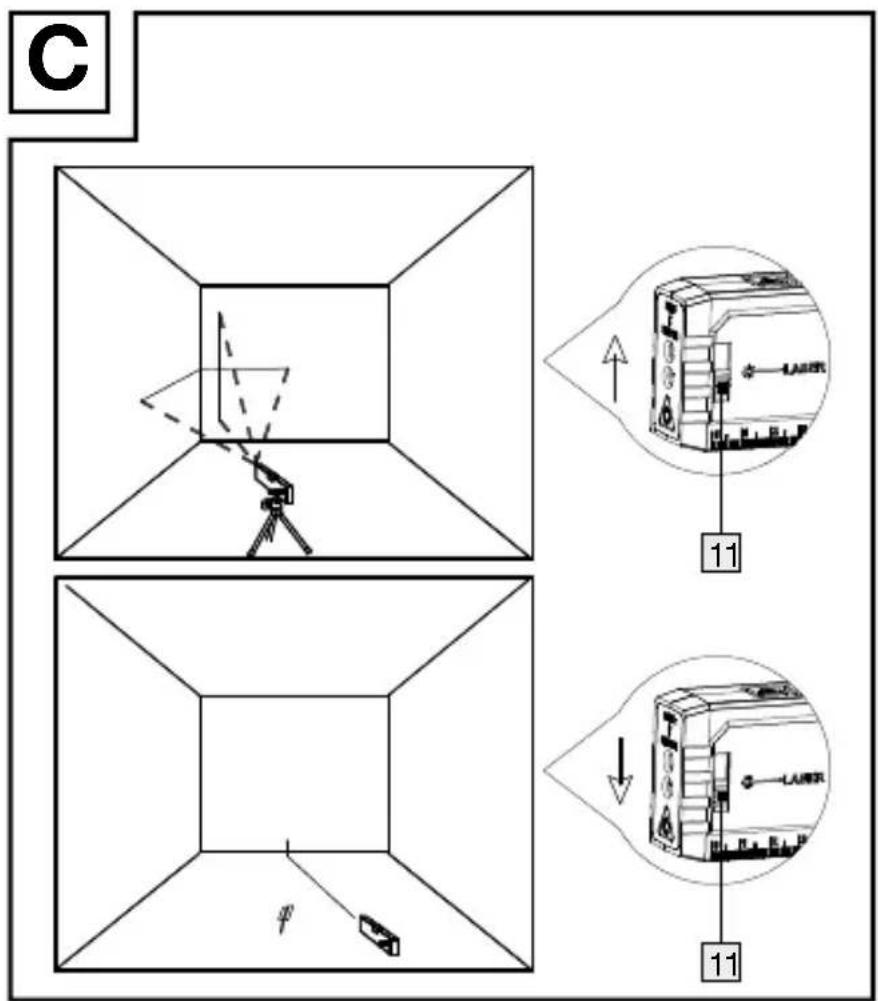

Tudnivaló: A lézeres váltókapcsoló 11 segít-ségével választhat a vonalfunkció „LINE“ vagy a keresztvonal-funkció „CROSS“ között (lásd C. ábra).

Ha a lézersugár nem pontosan a szükséges magasságon lenne, akkor a vízszintes és függőleges pontok megjelölésére segédeszköznek egy mérővesszőt vagy egy más a célnak megfelelő mérőszerkezetet is használhat. Ebből a célból jelölje meg a kívánt helyen a lézersugár-tól mért távolságot újra. Eközben ügyeljen a mérőeszközének a függőleges helyzetére és szükség esetén használjon segédeszközként egy vízmértéket.

- Állvány nélküli használat

Tartsa a termék szélesebb oldalát egy falhoz.

□ Kapcsolja be a terméket a be-/kikapcsolóval (lézersugár) 7.

Tudnivaló: Kapcsolja be a szintezők világítását a be-/kikapcsolóval (világítás) 8, amennyiben nem megfelelőek a fényviszonyok.

Végül igazítsa addig a terméket, hogy a víz-mérték 1 és 5 légbuborékai pontosan a két jelzővonal közé kerüljenek (lásd B ábra).

☐ Egy második személy ekkor berajzolhatja a kívánt pontokat.

Tudnivaló:A termék két mágnessel 9 ren-delkezik. Ezért olyan felületekre is felhelyezheti, amelyek vonzzák a mágneses tárgyakat (pl. vaspolcokra).

Tudnivaló: Elektrosztatikus töltések is kelthetnek zavarokat a működésben. Ilyen esetben vegye ki az elemeket, majd tegye azokat vissza.

- Karbantartás, tisztítás, ápolás

A termék az elemcserét leszámítva nem igényel karbantartást.

A terméket csak kívülröl tisztítsa egy puha, enyhén megnedvesített kendővel. Semmi esetre se használjon erre a célra folyadékokat és tisztítószereket, mivel azok megkárosítják a terméket.
A lézeroptikát tiisztítsa meg egy puha ecsettel.
A készüléket tárolja lehetőleg száraz és pormenteshelyen.
☐ Ha a terméket hosszabb ideig nem használja, távolítsa el az elemeket és tárolja őket elkülö-nítve.

- Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő

jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a ki- szolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekról és azok nyitvatartási idejéről az illetékes önkormányzatnál tá- jékozódhat.

A termék, beleértve a tartozékokat és a csoma-golóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulla-dékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A hibás vagy elhasznált elemeket/akkukat újra kell hasznosítani. Szolgáltassa vissza az elemeket/akkukat és/vagy a terméket az ajánlott gyűjtőállomásokon keresztül.

Környezeti károk az elemek/akkuk hibás megsemmisítése következtében!

Az elemeket/akkukat nem szabad a háziszemétbe dobni. Mérgező hatású nehézfémeket

tartalmazhatnak és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért az elhasznált elemeket/akkukat egy közösségi gyűjtőhelyen adja le.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra, tömlőkre, tinta-patronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Ügyének gyors elintézése céljából kérjük, kövesse az alábbi útmutatásokat:

o Kérjük, kérdések esetére őrizze meg a pénztárblokkot és a cikkszámot (IAN 479085_2410) a vásárlás tényének igazolására.
o A cikkszámot leolvashatja a termék típustáb-lájáról, a terméken található gravírozásból, az útmutató címoldaláról (balra lent), vagy a termék hátoldalán vagy az alsó oldalán lévő címkéről.
o Ha működési hiba vagy egyéb hiányosság lépne fel, akkor először telefonon vegye fel a kapcsolatot a következőkben megnevezett szervizosztállyal vagy küldjön e-mailt.
o Ha a szóban forgó termék meghibásodott, akkor a vásárlási bizonylat (pénztári blokk) mellékelésével, a hiba leírásával és a hiba keletkezési idejének a megadásával, portómentesen elküldheti az Önnek megadott szerviz címére.

0

PDF ONLINE parkside-diy.com

Ezeket és számos más kézikönyvet megte-kinthet és letölthet a parkside-diy.com oldalon. Ez a QR-kód közvetlenül a parkside-diy.com oldalra irányítja. Válassza ki az országot, és a keresési felület segítségével keresse ki a haszná-

lati utasítást. Adja meg a cikkszámot (IAN) 479085_2410, hogy megtekintse a cikkhez tartozó használati utasítást.

Szerviz

Szerviz Magyarország

Tel.: [phone]

E-mail:[e-mail]

PDF ONLINE parkside-diy.com

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG13103

Version: 05/2025

Versione delle informazioni · Információk állása:

03/2025 · Ident.-No.: HG13103032025-8
