HASZNÁLATI ÚTMUTATÓ BK-UM03 SHARP

Használja ezt a Gyors Útmutatót az elektromos kerékpárja beállításához és használatba vételéhez. További részletes információkért az Ön e-bike modelljéről, kérjük, hivatkozzon az online kézikönyvre, amelyet az alábbi link követésével vagy a QR-kód beolvasásával és a modellnév BK-UM03 szerinti kereséssel találhat meg.

https://www.sharpconsumer.com/tamogatas/

Hasznos összeszerelő és használati eszközök (nincsenek mellékelve). Tartozékok (mellékelve).

0,12 hüvelyk (3 mm) Allen kulcs

Nyitott végű villáskulcs 13-15

0,16 hüvelyk (4 mm) Allen kulcs

Nyitott végű villáskulcs 18-19

0,20 hüvelyk (5 mm) Allen kulcs

Phillips csavarhúzó

Akkumulátor zárkulcsok

Gyorsindítási útmutató

Akkumulátor töltő

Jótállási útmutató

Pedálok

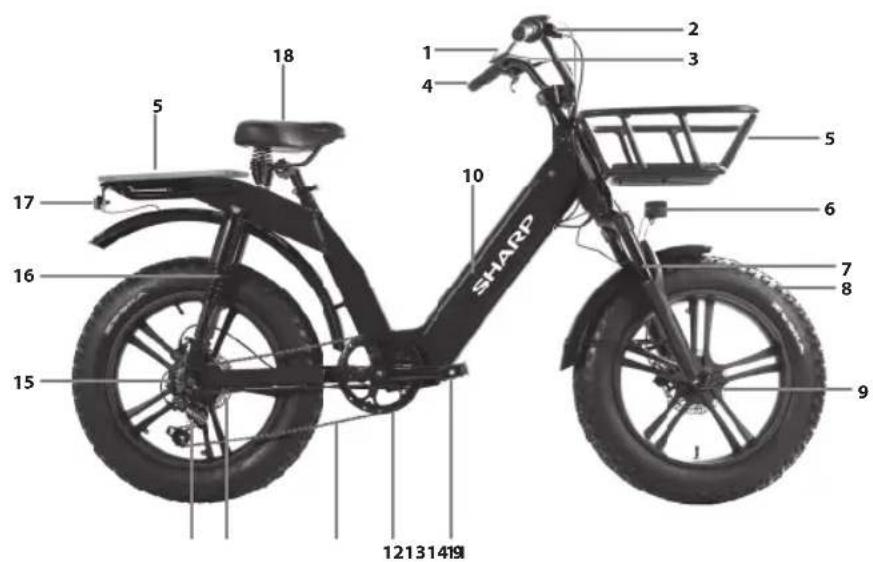

1 2 3 4 5 10 5 6 7 8 9 15 16 17 18 12131419 SHARP

1. KIJELZÖ

2. Fékkarok

3. Kormány

4. Markolatok

5. Csomagtartó

6. Elölámpa

7. Első felfüggesztés

8. Gumi

9. Tárcsafék

10. Akkumulátor

11. Pedál

12. Hajtómű

13. Lânc

14. Hátsó váltó

15. Agy motor

16. Hátsó felfüggesztés

17. Hátsó lámpa

18. Nyereg

Fontos biztonsági utasítások

VIGYÁZAT! ÁRAMÚTÉS VESZÉLYE NE NYISSA KI

Kérjük, olvassa el ezeket a biztonsági utasításokat! A készülék használata során tartsa tiszteletben a következő fi gyelmeztetéseket:

Az egyenlő oldalú háromszögbe foglalt villám szimbólum a készülék belsejében olyan szigetelés nélküli "veszélyes feszültség" jelenlétére fi gyelmezteti a felhasználót, amely elegendő nagyságú ahhoz, hogy áramütést okozzon.

Az egyenlő oldalú háromszögbe foglalt felkiáltójel arra fi gyelmezteti a felhasználót, hogy a készülékhez a kezelésre és karbantartásra (javításra) vonatkozó fontos utasításokat mellékeltek.

Ez a jel azt jelenti, hogy a terméket környezetbarát módon kell ártalmatlanítani, nem dobható az általános háztartási hulladék közé.

Váltóáramú feszültség

II. osztályú készülék

Tüzesetek megelőzése érdekében soha ne helyezzen gyertyákat vagy más nyílt lángot a termék közelébe.

FONTOS: Olvassa el alaposan és tartsa meg későbbi használatra.

FIGYELEM: Viseljen védősisakot!

A sérülés kockázatának csökkentése érdekében viseljen megfelelő sisakot a biciklizés során!

Baleset és sérülés veszélye

• Az e-bike hibás működése, amelyet az elégtelen ismeretek okoznak, balesetet okozhat. Kérjük, ismerkedjen meg az e-bike funkcióival használat előtt.
• Ismerkedjen meg előre a fékkarral, ha nem eléggé tisztában van az első és hátsó fékek elhelyezkedésével. Kérjük, szintén állítsa be megfelelően a használat előtt. Kérjük, szintén állítsa be megfelelően a használat előtt.
• Kérjük, győződjön meg róla, hogy a fékek megfelelően vannak beállítva és jól működnek.

FIGYELEM: Lehet, hogy a hardver nem teljesen meghúzott, beleértve, de nem kizárólag a csavarokat, anyákat, az első agytengelyt, a hátsó kereket, a kormányszerkezeteket (kormány, szár), a fékrendszert, a hajtórendszert, a pedálokat, stb.

A sérülés kockázatának csökkentése érdekében győződjön meg arról, hogy minden kerékpár alkatrész szorosan és helyesen van rögzítve, és hogy nincs felszerelés elvesztése, törés vagy egyéb típusú károsodás.

FIGYELEM: Ez a kerékpár felnőttek számára készült. Gyermekek csak felnőtt felügyelete mellett használhatják.

A balesetek és sérülések kockázatának csökkentése érdekében győződjön meg róla, hogy a kerékpár és annak bármely szerkezete ne legyen elérhető 3 év alatti gyermekek számára.

FIGYELEM: A bicikli helytelen használata miatt alkatrész törés történhet.

Baleset és sérülés veszélye!

• Ne guruljon át rámpákon vagy dombokon a kerékpárral.
• Ne használja ezt a kerékpárt terepkerékpározásra.
• Ne guruljon a biciklivel lépcsőn, sziklákon vagy más, 15 cm-nél magasabb lépcsőfokokon.

Helytelenül hozzáadott vagy módosított részek, illetve nem megfelelő tartozékok hibás működést okozhatnak a kerékpárnál.

A balesetek és sérülések kockázatának csökkentése érdekében ne adjon hozzá semmilyen extra tartozékot, amelyet nem a eladótól vásárolt, vagy amelyet az eladó engedélye nélkül szerzett be, beleértve, de nem kizárólag a gyermekbiztonsági üléseket, utánfutókat, stb.

FIGYELEM: Ne használja a kerékpárt kockázatos módon.

A balesetek és sérülések kockázatának csökkentése érdekében csak a helyes módon használja a kerékpárt. Győződjön meg róla, hogy képes irányítani a biciklit, és ne próbáljon meg veszélyes manövereket, beleértve, de nem kizárólag a kéz nélküli vezetést, ugrásokat és egykeréken gurulást. Győződjön meg róla, hogy képes irányítani a biciklit, és ne próbáljon meg veszélyes manövereket, beleértve, de nem kizárólag a kéz nélküli vezetést, ugrásokat és egykeréken gurulást.

VEGYE FIGYELEMBE: A kerékpár karbantartásának hiánya baleset és sérülés veszélyét jelenti

Ellenőrizze a biciklit minden használat előtt, beleértve, de nem kizárólag a fék működését, a gumiabroncs kopását és PSI értékét, a csavarok és anyák állapotát, a kormányzást és a küllők feszültségét.

Ha bármilyen rendellenes zajt hall közlekedés közben, azonnal álljon meg és ellenőrizze az egész kerékpárt.

FIGYELEM: Biztosítsa a helyi jogszabályok teljes betartását.

Bírság és elkobzás veszélye!

Mielőtt biciklizni kezdene, győződjön meg róla, hogy a bicikli megfelel a helyi jogszabályoknak.

A visszaverők nem helyettesítik a szükséges világítást. Hajnalban, alkonyatkor, éjszaka vagy más rossz láthatósági időszakokban történő közlekedés megfelelő kerékpárvilágítás és visszaverők nélkül veszélyes, és súlyos sérülést vagy halált eredményezhet. Hajnalban, alkonyatkor, éjszaka vagy más rossz láthatósági időszakokban történő közlekedés megfelelő kerékpárvilágítás és visszaverők nélkül veszélyes, és súlyos sérülést vagy halált eredményezhet.

Ha a kerékpárja nem megfelelően illeszkedik, elveszítheti az irányítást és eleshet.

Túl szorosan meghúzott csavarok nyúlhatnak és deformálódhatnak.

Ne tegye ki az akkumulátort magas hőmérsékleteknek.

Helytelenül beállított fékekkel vagy kopott fékbetétekkel közlekedni veszélyes, és súlyos sérülést vagy halált eredményezhet.

Soha ne pumpáljon a gumiabroncsot a gumiabroncs oldalfalán vagy az abroncskereten feltüntetett maximális nyomás fölé. Ha az abroncskereten feltüntetett maximális nyomás alacsonyabb, mint a gumiabroncson megadott maximális nyomásérték, mindig a kisebb értéket használja. A javasolt maximális nyomás túllépése a gumiabroncs leesését az abroncsról vagy az abroncskerék károsodását okozhatja, amely a kerékpár és a beavatkozó személyek illetve a járókelők sérülését is előidézheti. A kerékpár gumiabroncsának helyes nyomásra való felfújása legjobb és legbiztonságosabb módja egy beépített nyomásmérővel rendelkező biciklipumpával történik.

A fékek túlzott vagy túl hirtelen alkalmazása blokkolhatja egy kereket, ami elveszítheti az irányítást és balesetet okozhat. Az első fék hirtelen vagy túlzott alkalmazása a kerékpárost átdobhatja a kormányon, ami súlyos sérülést vagy halált eredményezhet.

Ha furcsa szagot vagy füstöt észlel, azonnal állítsa le a töltési eljárást.

• A SHARP nem vállal felelősséget a helytelen használatból eredő sérülés/halál esetén.
• A Sharp nem vállal felelősséget, ha nem tartja be a helyi szabályozásokat és korlátozásokat.
• A garancia nem fedezi azokat a károkat, amelyeket a készülék helytelen használata okoz, különösen, ha nem háztartási célokra használják, vagy ha módosításokat és / vagy alkalmazkodásokat hajtanak végre olyan országokban vagy régiókban, amelyekre eredetileg nem tervezték.

- Mindig tartsa be a helyi közlekedési szabályokat és a nemzeti törvényeket és rendeleteket, amikor az e-biciklijét használja.

- Mindig tartsa be a helyi sebességhatárt. NE lépje túl az e-bike sebességhatárát.

- Használat közben mindig viseljen biztonsági védőfelszerelést.

- Mindig viseljen biztonsági sisakot az e-bike használata közben.

- Mindig mindkét kezével fogja a fogantyút, soha ne vezessen egy kézzel.

- Ne közlekedjen rossz időjárás esetén.

- Ne használja ezt az e-kerékpárt mutatványok vagy veszélyes manöverek végrehajtására. Ez egy kerékpár, amely háztartási használatra készült.

- Ne szállítson embereket vagy tárgyakat, például táskákat.

- Zsúfolt helyeken lassan közlekedjen.

- Használat előtt győződjön meg arról, hogy minden csavar és rögzítőelem feszes és normális.

- Győződjön meg róla, hogy a hajtogatható tengely belép a nyilásba, amikor kihajtja az e-biciklit.

- Ne közlekedjen egyenetlen úton, vízen, olajos vagy jeges úton.

- Ne cikázzon a forgalomban, és ne tegyen olyan mozdulatokat, amelyek mások számára kiszámíthatatlanok.

- Ne használja az e-kerékpárt, ha az adott ország korhatárain kívül esik.

- Ne haladja meg az e-bike-okra vonatkozó országos törvényes sebességhatárt.

- Ne használja az e-kerékpárt, ha az sérült.

- Ne használja az e-kerékpárt, ha az akkumulátor különös szagot áraszt és/vagy felmelegszik.

- Ne használja az e-kerékpárt, ha folyadék szivárog belőle, kerülje el az érintkezést és helyezze el a gyermekek számára elérhetetlen helyre.

- Használat előtt győződjön meg róla, hogy az e-bike nem sérült-e meg. Ne menjen vele, ha bármilyen sérülés van.

- Győződjön meg róla, hogy elolvassa ezt a teljes felhasználói kézikönyvet, mielött használatba venné az e-kerékpárt.

- Tanulja meg, hogyan kell használni az e-biciklijét, mielőtt nyilvános helyen használná.

- Ezt az e-biciklit a modellszám és a sorozatszám alapján azonosíthatja, amelyek a névtáblán találhatók.

- A meghajtás a meghajtott kerékben található elektromos motorral történik.

- Csak egy személy utazhat az e-biciklin.

- Ne módosítsa ezt az e-biket semmilyen módon.

- Ne használjon semmilyen alkatrészt vagy tartozékot, kivéve, ha azt a SHARP ajánlja vagy jóváhagyja.

- Használja az e-bike-ot sík felületeken. Ne lépje túl a megadott emelkedőt.

- A túlzott használat csökkenti ezen e-bike élettartamát.

- Vigyázzon, a fékek és a hozzá kapcsolódó alkatrészek használat közben felforrósodhatnak. Használat után ne érintse meg.

Figyelmeztetések az akkumulátorra és a töltőre

- Ne kapcsolja be az e-biciklit töltés közben.

- Miután az akkumulátor teljesen feltöltödött, húzza ki a töltókábelt.

- A kijelzőn az akkumulátor kijelzője az akkumulátor élettartamát mutatja.

- Ha az akkumulátor lemerül, az gyengébb elektromos teljesítménytámogatást nyújthat. Ajánlott 20-40% töltöttségi szinten elkezdeni a töltést.

- Minden használat után töltse fel az akkumulátort.

- Ha hosszú ideig nem használják az e-bike-ot, havonta legalább egyszer töltse fel. Ha az akkumulátor hosszú ideig nem kerül töltésre, önvédelemi állapotba lép, és nem töltődik fel. Ilyen esetben kérjük, forduljon a forgalmazójához.

• Töltéskor csatlakoztassa először a töltőt a töltőcsatlakozóba, mielőtt a fali aljzathoz csatlakoztatná.
• Töltés közben a töltő jelzőfénye pirosan világít. Ez azt jelenti, hogy a töltés normális. Amikor a jelzőfény zöldre vált, a töltés befejeződött. Amikor a jelzőfény zöldre vált, a töltés befejeződött.
• Az akkumulátor töltéséhez csak az eredeti töltőt használja.
• A töltő rendelkezik túltöltés elleni védelemmel, ha az e-bike 100%-osan feltöltött, a töltő automatikusan leállítja a töltést.
• Dobja ki az akkumulátorokat és az elektromos kerékpárokat az Ön országában érvényes szabályozásoknak megfelelően.

Elemmek

• Ne tegye ki az elemeket magas hőmérsékletnek, és ne tegye őket olyan helyre, ahol a hőmérséklet gyorsan növekedhet, pl. tűz közelében vagy közvetlen napfényben.
• Ne tegye ki az elemeket magas sugárzó hőnek, ne dobja őket tűzbe, ne szedje szét őket, és ne próbálja meg újratölteni a nem újratölthető elemeket. Az elemek szivároghatnak vagy felrobbanhatnak.
• Az elem tüzbe helyezése, illetve az elem mechanikus feldarabolása vagy felvágása robbanást okozhat
• Az elem rendkívül magas hömérsékletű helyen történő elhelyezése robbanást vagy gyúlékony folyadék vagy gáz szivárgását okozhatja.
• A rendkívül alacsony légnyomásnak kitett elem felrobbanhat vagy gyúlékony folyadék vagy gáz szivároghat belőle.
• FIGYELEM: Robbanás vagy a berendezés károsodásának veszélye, ha helytelen típusú akkumulátorokat használnak.
• Soha ne használjon különböző elemeket együtt, és ne keverje az új elemeket a régiekkel.
• Ne használjon a megadottól eltérő elemeket.

A készülék és az akkumuátor ártalmatlanítása

• Ne dobja el ezt a terméket vagy akkumulátorát kevert háztartási hulladékként. Adja le egy kijelölt gyűjtőhelyen az elektromos és elektronikai hulladék újrahasznosítása céljából a helyi törvényeknek megfelelően. Ezzel segíthet a források megóvásában és a környezetvédelemben.
• Több EU ország törvényileg szabályozza az akkumulátorok ártalmatlanítását. Egy újrahasznosítási szimbólulem jelenik meg az elektromos berendezéseken, a csomagoláson és az akkumulátorokon, hogy emlékeztesse a felhasználókat az ilyen tárgyak megfelelő ártalmatlanítására. A felhasználóknak kötelezően a meglévő, használt készülékeket és elemeket begyűjtő helyeket kell használniuk. További információkért forduljon forgalmazój helyi hatóságokhoz.
• Az akkumulátor és akkumulátortöltő veszélyes anyagokat tartalmaz. Mindig tartsa az akkumulátort és az akkumulátortöltőt távol gyermekektöl, állatoktól vagy olyan személyektöl, akik nem látják a potenciális veszélyeket.

CE nyilatkozat:

• Az alábbiakban a Sharp Consumer Electronics Poland sp. z o.o. kijelenti, hogy ez a készülék megfelel a RED, azaz 2014/53/EU irányelv alapvető követelményeinek és egyéb vonatkozó előírásainak.
• Az EU megfelelőségi nyilatkozat teljes szövege elérhető a link követésévelwww.sharpconsumer.com majd belépve a modellje letöltési szekciójába és kiválasztva a "CE nyilatkozatok" opciót.

• 1 × Gyorsindítási útmutató
- 1 × Garancia kártya
• 1 × töltö
- 2 × Pedál
- 2 × Akkumulátor kulcs

Tartozékok doboza

(Lásd a 1 oldalon)

Kerékpár alkatrészek

(Lásd a 2oldalon)

Kerékpár vázszáma

A kerékpár vázszáma a csőre van nyomva, amint az a képen látható. Ez az elektromos kerékpár egyedi azonosítója. Ha a kerékpárt ellopják, a sorozatszám adja meg a legjobb esélyt a visszaszerzésre. Jó ötlet lenne, ha valahova felírná vagy fényképet készítene róla.

Az E-bike összeszerelése

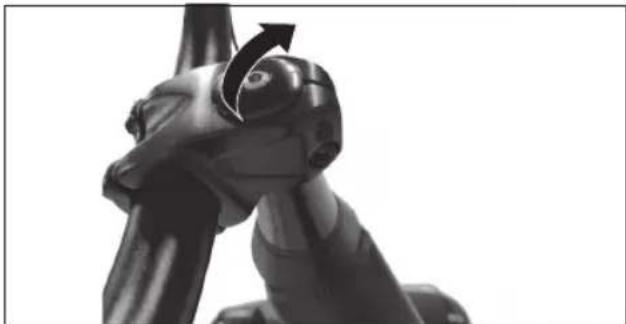

A biciklit a kormány összecsukott állapotában szállítják. Fordítsa el a kormányt az útmutatásban leírtak szerint. Szerelje fel a pedálokat. Részletes útmutatásért nézze meg a vonatkozó részt. Használat előtt távolítsa el az összes szállítási védelmet.

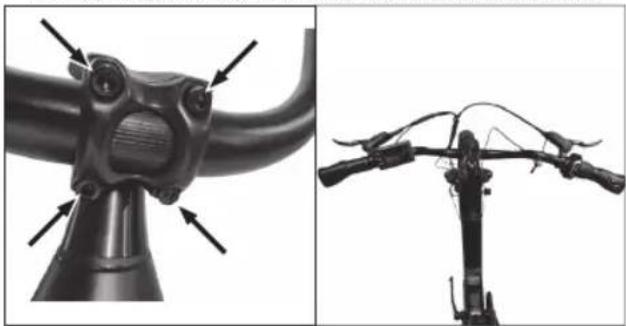

1. LÉPÉS: Szerelje fel és állítsa be a kormányt

a. Használjon 6 mm-es imbuszkulcsot, és lazítsa meg a csavarokat, hogy a kormányt merőleges irányba fordítsa a kerékpárra, majd húzza meg a csavarokat.

b. Használjon 5 mm-es imbuszkulcsot, és lazítsa meg a csavarokat, hogy a kormányt kényelmes helyzetbe állítsa, majd húzza meg a csavarokat.

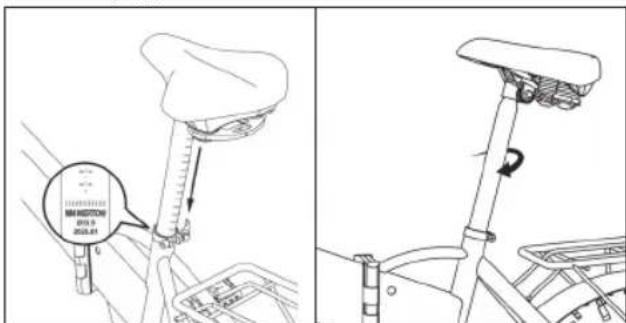

2. LÉPÉS: Állítsa be a nyeregszárat

a. Engedje el a nyeregszár gyorsoldót.
b. Állítsa be a nyeregszár magasságát és a nyereg szögét, hogy megtalálja a legkényelmesebb vezetési pozícióját, kérjük, ügyeljen arra, hogy ne lépje túl a minimális biztonsági jelölés vonalát.
c. Húzza meg a gyorsoldót.

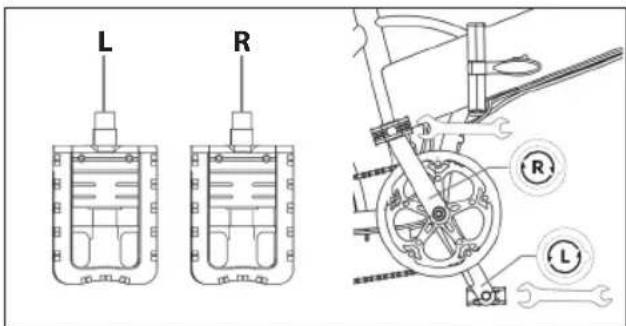

3. LÉPÉS: Szerelje fel a pedálokat

Használjon 15 mm-es kulcsot a pedálok felszereléséhez, ahogy az ábra mutatja.

L R R L

MEGJEGYZÉSEK:

A pedál menetét szerelés előtt kenje meg. Ellenőrizze mindkét pedál végkupakját, hogy azonosítsa a bal és a jobb pedált. Kérjük, vegye fi gyelembe, hogy a jobb pedál az óramutató járásával megegyezően, a bal pedál az óramutató járásával ellentétesen szorítható. Győződjön meg róla, hogy a nyomaték körülbelül 35 N-m.

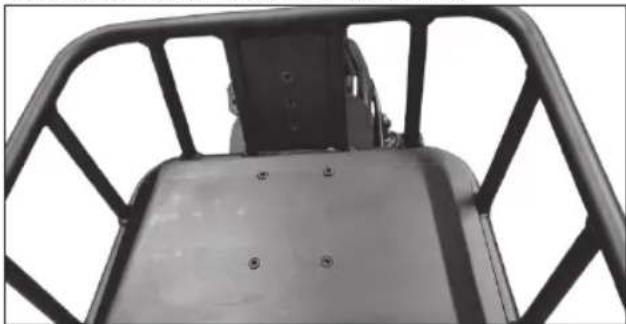

4. LÉPÉS: Szerelje fel a csomagtartót

Rögzítse a csomagtartót a kerékpár vázához csavarokkal.

Hogyan használja az E-biciklit

Teljesen töltse fel az akkumulátort az első használat előtt. A legjobb teljesítmény érdekében rendszeresen ellenőrizze a guminyomást.

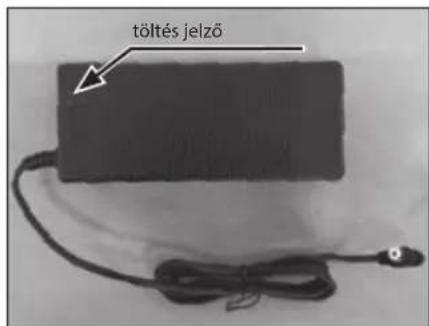

Hogyan töltsük

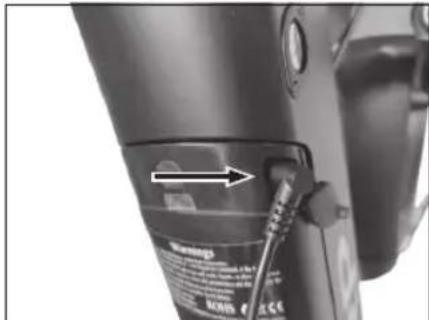

a. Nyissa ki a gumi fedöt és dugja be a töltöt az e-bike töltöportjába. Gyözödjön meg arról, hogy a töltöport az adott irányban van.

b. Dugja be a töltöt a fali aljzatba.
c. Amikor az akkumulátort a töltőhöz csatlakoztatja, az akkumulátor töltése megkezdődik, és a töltő töltésjelzője pirosra vált.
d. A töltés befejezése után a töltésjelző zöldre vált. Távolítsa el az akkumulátortöltöt, ha teljesen feltöltődött.

töltés jelző

e. Zárja le a gumi sapkát a töltés után.

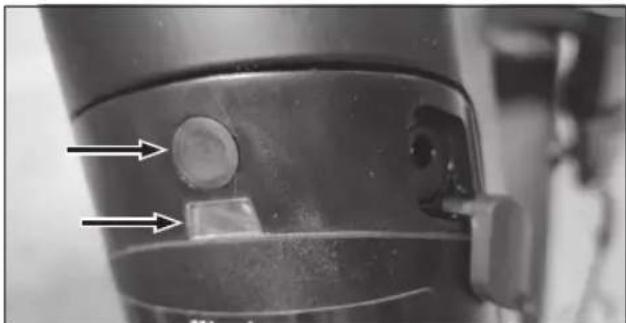

f. A töltöttségi szint ellenőrzéséhez nyomja meg a gombot az akkumulátoron.
Kék LED - Az akkumulátor feltöltve Piros LED - Kimerült

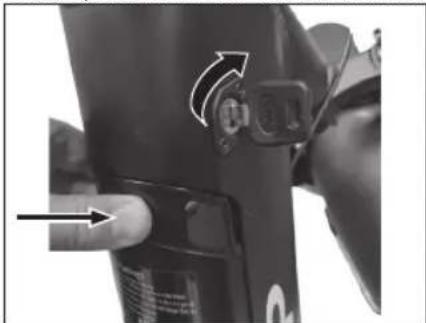

Akkumulátor eltávolítása:

Az akkumulátor eltávolításához kövesse az alábbi lépéseket:

a. A mellékelt kulcsokat használva (a kormányon lógva), helyezze be a kulcsot és fordítsa balra az akkumulátor kinyitásához.

b. Az akkumulátor beszereléséhez helyezze a keretbe, nyomja be erősen, és rögzítse a kulcs jobbra fordításával. Távolítsa el a kulcsot.

A segédhajtás rendszer

Ez az elektromos kerékpár „segédhajtás rendszerrel” van ellátva, amely motorból, akkumulátorból és sebességérzékelőböl áll.

Fontos tudni, hogy amikor a rendszer be van kapcsolva, a motor csak akkor szolgáltat energiát, amikor a pedálokat tekerik. Amikor abbahagyja

a pedálozást, a motor kikapcsol, és az elektromos hajtás támogatása hiányzik.

Minden pedál-asszisztált kerékpár esetében a motor kikapcsol és az elektromos támogatás megszűnik, ha a maximális sebességérték elérkezik, amely az elektromos kerékpárok esetében 25 km/h.

Amikor a sebesség ezen érték alá csökken, az elektromos segítség újra elindul amíg nem hagyja abba a pedálozást.

Hogyan indítsunk el egy E-biciklit

BE/KI

Kapcsolja be az e-bike-ot a kijelzön található bekapcsológomb hosszú lenyomásával.

A motor öt segítségnyújtási módot kínál: 0-5 Röviden nyomja meg a + vagy - gombot a pedálsegítő szint módosításához. A kijelző felülete az ábrán látható.

Induljon el pedálozni a pedálsegítség aktiválásához.

Javasoljuk, hogy lassan kezdjék el, és fokozatosan növeljék a pedálozási sebességet.

Sétáló segítség

A LE gomb 3 másodpercig tartó megnyomása aktiválja a Séta-Segítség módot. Az e-bike automatikusan 5 km/h sebességgel fog menni.

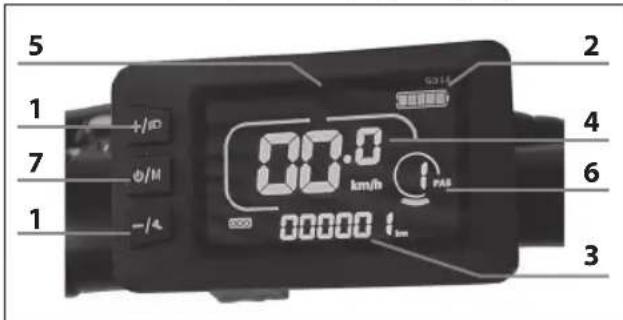

Kijelző funkciók:

A kijelzön keresztül a kerékpárt be- és kikapcsolhatja, beállíthatja a pedálsegítséget, és megtekintheti az alábbi információkat:

1. Plusz gomb vagy Minus/Séta gomb az asszisztencia szint váltásához. Az integrált lámpák be- és kikapcsolásához tartsa lenyomva a "plusz" gombot több mint 2 másodpercig.
2. Akkumulátor szintje.
3. ODO (össztáv), Útszakasz (egy utazás távja), IDŐ (utazási idő). < Nyomja meg röviden az "M" gombot az opciók váltásához.
4. Aktuális sebesség.
5. Hibakódok.
6. PAS szint: alapértelmezésben 5 szint van: 0/1/2/3/4/5. 0 azt jelenti, hogy nincs segítő erő.
7. BE/KI gomb. A gomb megnyomása megváltoztatja a kijelzön az információt: ÚTSZAKASZ/UTAZÁSI IDŐ/ Teljesítmény/Megtett Táv

5 1 7 1 +/-0 Ø/M -/+4 00.0 km/h 00000 1 km 2 4 6 3

• Dekapcsoló gomb - A kerékpár BE és KI kapcsolása több mint 3 másodpercig (A kijelző automatikusan kikapcsol néhány perc után)
  • + & - gomb - Pedálsegítő szintet választ

Itt találhatók a hibakódok defi níciói.

Táblázat Hibakódok:

Hogyan olvassuk a kijelző által jelzett hibakódokat	Leírás
E02 Fékhiba
E03 PAS érzékelő hiba (Kerékpár jelzés)
E04 Sétáló segítség mód
E06 Alacsony feszültségvédelem
E07 Motor hiba
E09 Vezérlő hiba
E10 Kommunikációs hiba

Sebességváltás

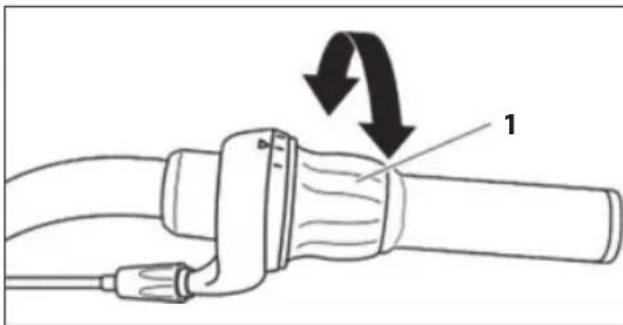

Használja a kormány jobb oldalán lévő csavaró fogantyút a hátsó váltó működtetéséhez. A sebességváltó jelző látható a forgó fogantyú mellett.

A váltó csavarófogantyúval való működtetéséhez kövesse az alábbi lépéseket:

a. Nyomja előre a pedálokat.

b. Forgassa el a gyűrút (1) kézzel az óramutató járásával megegyező irányba, hogy kisebb lánckerékre váltson, ahol nagyobb lesz a pedálozás.
c. Forditsa kézzel az áttétel-váltó gyűrűt az óramutató járásával ellentétesen, hogy egy nagyobb fogaskerékbe lépjen, ahol a pedálozási erőfeszítés kisebb lesz.

Világítás ki- és bekapcsolása

A világítás BE vagy KI kapcsolásához kövesse az alábbiakat:

Tartsa nyomva a '+' gombot a kijelzön több mint 2 másodpercig.

MEGJEGYZÉS: Ha a fényt még nappali világosban is használja, más úthasználók nagyobb valószínűséggel látnak.

Felfüggesztés

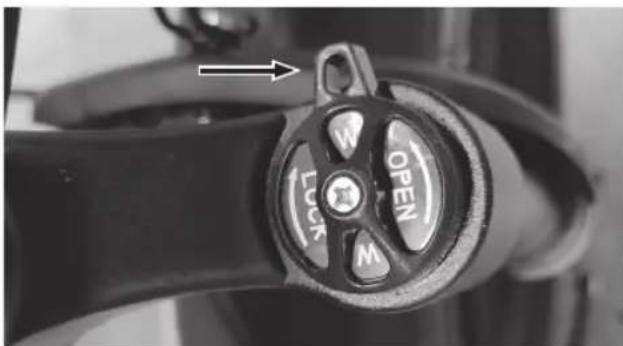

A felfüggesztés zárolása lehetővé teszi az első felfüggesztés zárását a hatékonyság javítása érdekében emelkedők mászásakor. A zárolás aktiválásához vagy deaktiválásához fordítsa a vezérlögombot a kívánt pozícióba.

MEGJEGYZÉS: A hátsó felfüggesztés beállításához speciális eszközök szükségesek. Nem ajánljuk, hogy egyedül próbálja meg ezt a beállítást.

Akkumulátor és töltő karbantartása

LÍTIUM AKKUMULÁTOR

Minden kerékpárhasználat után, vagy ha az akkumulátor lemerült, töltse fel az akkumulátort.

Hosszabb használat után az akkumulátor kapacitása lassan csökken. Az akkumulátor élettartama átlagosan a személyes használattól és a tárolási feltételektő függ. Még megfelelő karbantartás mellett sem örökéletűek az újratölthető akkumulátorok. Átlagosan egy lítium akkumulátor körülbelül 500 töltési ciklusig marad aktív. Fontossa fi gyelembe venni, hogy minden töltésnél az akkumulátor "kapacitása" arányosan csökken. Még a részleges töltéseket (például 1 órás töltés) is teljes töltésként kell fi gyelembe venni a lehetséges ciklusok számának szempontjából. Idönként teljesen merítse le és töltse fel újra az akkumulátort.

Ha a kerékpárt hosszabb ideig nem használják, ne hagyja az akkumulátort a töltőhöz csatlakoztatottan 8 óránál tovább. Hagyja tölteni körülbelül 4 órán át. Ebben az esetben ne fi gyeljen az akkumulátortöltő fényekre. Ha az akkumulátor teljesen lemerült, azonnal fel kell tölteni. Ne hagyja az akkumulátort lemerült állapotban használat nélkül, hanem azonnal végezze el a töltési ciklust. Ebben az esetben hosszabb töltési ciklust, körülbelül 6 órát biztosítson az akkumulátor teljes aktiválásához.

Javasoljuk, hogy az akkumulátor teljes lemerüléséig évente egyszer-kétszer használja a kerékpárt. Ezután teljesen töltse fel. Ez a folyamat jótékony hatással van az akkumulátor élettartamára.

Akkumulátor kapacitása a kijelzön

Amikor bekapcsolja a kerékpár motorját és elkezd pedálozni, a kijelzőn megjelenő akkumulátor ikon a pillanatnyi töltöttséget jelzi, nem pedig a tényleges töltöttségi szintet.

Hegyi utak esetén, amikor a motor jobban terhelve van, az indikátor csökkentett töltöttségi szintet mutathat (a kijelzön világító LED-ek száma csökken). Amikor a motor leáll, megállás esetén vagy hajtóerő nélküli menet közben (például lejtön), az indikátor magasabb elérhető töltöttséget mutathat (a motor terhelésének hiányában az akkumulátor feszültsége nő).

Ezért a maradék töltöttségi szint megállapításához a legjobb alkalom az, amikor egyenletes sebességet ér el, és egy sík, egyenes úton van, miután az akkumulátor működése stabilizálódott.

Akkumulátor töltés

Töltse fel az akkumulátort anélkül, hogy kiszedné a keretböl. Minden kerékpárhasználat után érdemes mindig feltölteni az akkumulátort. Az akkumulátor folyamatos feltöltöttsége meghosszabbítja annak élettartamát.

Kötelező a mellékelt akkumulátortöltöt használni és követni a rajta található utasításokat. Ne használjon SHARP által nem engedélyezett

akkumulátortöltöket. Ezek károsíthatják az akkumulátort és korlátozhatják annak élettartamát. Ha a kerékpárhoz nem mellékelt személyes kiegészítöket használ, az automatikusan megszünteti a jogi garanciát.

Az akkumulátor töltése előtt fi gyelmesen olvassa el az alábbi utasításokat, és kövesse azokat a folyamat során.

• Csak a mellékelt akkumulátortöltőt használja.
• Tartsa távol az akkumulátortöltöt és az akkumulátort gyerekektöl és háziállatoktól.
• A töltési műveletet tágas, hűvös és száraz helyen kell elvégezni; távol közvetlen hőforrásoktól és nedvességtől.
• Ha a töltési művelet a kerékpárban található akkumulátorral történik, győződjön meg arról, hogy az stabilan áll a tartón, és ki van kapcsolva.

- Természetes, hogy az akkumulátortöltő felmelegszik a töltés során.

- Ne takarja le az akkumulátortöltöt.

- Mindig tartsa tisztán és szárazon a csatlakozókat.

- Ne nedvesítse be az akkumulátortöltőt.

- Ne használja az akkumulátortöltöt és/vagy az akkumulátort, ha azok sérültek.

- Mindig először az akkumulátorhoz csatlakoztassa az akkumulátortöltöt, majd az aljzatba.

- Ne végezze el a töltési folyamatot közvetlen napfényben.

- Ne használja az akkumulátortöltőt más célokra vagy más eszközökhöz.

- A töltési ciklusok során fellépő feszültségesésekkoron károsíthatják az akkumulátort.

Ne hagyja az akkumulátort 8 óránál hosszabb ideig a töltőhöz csatlakoztatva.

Ha az akkumulátor hömérséklete túlságosan megnő, kellemetlen szag lesz érezhető: azonnal hagyja abba a töltést, és forduljon a szervizhez.

Akkumulátoros GYIK

Normális, hogy az akkumulátor melegszik töltés közben?

Igen, normális, hogy az akkumulátor meleg a töltési folyamat során.

Akkumulátortöltő karbantartása

Kövesse az akkumulátortöltő karbantartására vonatkozó alábbi utasításokat:

• Ha az akkumulátor teljesen feltöltödött, először húzza ki a kábelt az aljzatból, majd az akkumulátor tápkábelét.
• Tárolja az akkumulátortöltőt száraz és tiszta helyen.
• Az akkumulátortöltő nem igényel karbantartást. Bármilyen kinyitás vagy manipuláció tilos.
• Ha gyanítja, hogy az akkumulátortöltő sérült, forduljon a szervizhez.
• Ha a kábel sérült, forduljon a szervizhez a cseréhez.
• Ha az akkumulátortöltő hőmérséklete túlságosan megnő (65°C felett), kellemetlen szag lesz érezhető: azonnal hagyja abba a töltést, és forduljon a szervizhez.

Müszaki jellemzök

Modell BK-UM03
Általános
Színek Fekete
Méret M
Névleges sebesség kb. 25 km/h
Kilométer-tartomány közepes rásegítésel, többnyire sík városi úton akár 60 km-ig*
Súlytartomány 38 kg
Maximális terhelés 100 kg
Elektronika
Hátsó agymotor 48 V 250 W
Motor Elektromos motorrásegítéses kerékpár
Akkumulátor 48 V 13,5 Ah 648 Wh Lítiun cellák
KIJELZŐ LCD színes kijelző
Akkumulátor töltő AC 100 V - 240 V Kimenet DC 52V / 2A Modell: XVE-5460200 Intelligens töltő
Töltési idő 6 óra
Akkumulátor töltési ciklusok kb. 500
Akkumulátor ház eltávolítható biztonsági zárral
Váltók	Shimano REVOSHIFT 6 sebességes
Keretbeállítás
Keret	Alumínium ötvözet
Kerekek
Kerékméret	20 hüvelykes alumínium kerekek
Fékek
Féktípus	hidraulikus tárcsafékek

* - A kerékpározási hatótávolság (kb. 60 km) a pedálos rásegítéssel változhat a különböző használati körülmények és szállított súlyok szerint. Ezeket az értékeket befolyásolhatja a használó súlya, az út típusa (meredek emelkedők), nehéz tárgyak szállítása, gumiabroncs nyomás, kedvezötlen időjárási körülmények, valamint az ismételt megállások és újraindítások, amely jelentősen csökkentheti a hatótávolságot.
