Produkta veids	Elektriskais velosipēds ar pedāļu palīdzību
Zīmols un modelis	Sharp BK-UM03
Riteņu izmēri	20 collas (alumīnija riteņi)
Velosipēda svars	38 kg
Maksimālā slodze	100 kg
Motors	Aizmugurējā rumbas motors 48 V, 250 W
Akumulators	Litija 48 V, 13,5 Ah / 648 Wh, noņemams ar slēdzi
Uzlādes laiks	Aptuveni 6 stundas
Autonomija	Līdz 60 km (atkarībā no svara, reljefa u.c.)
Maksimālais palīdzības ātrums	25 km/h (reglamentēts ierobežojums)

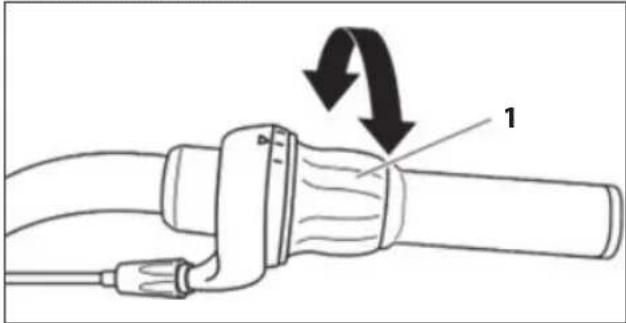

Transmisija	Shimano REVOSHIFT 6 ātrumu pārslēdzējs
Bremzes	Hidrauliskās disku bremzes

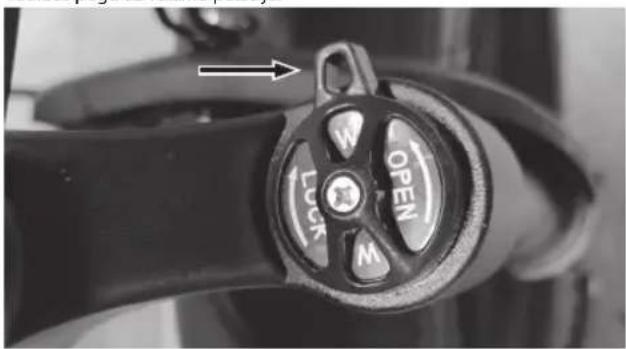

Piekare	Priekšējā (bloķējama) un aizmugurējā piekare

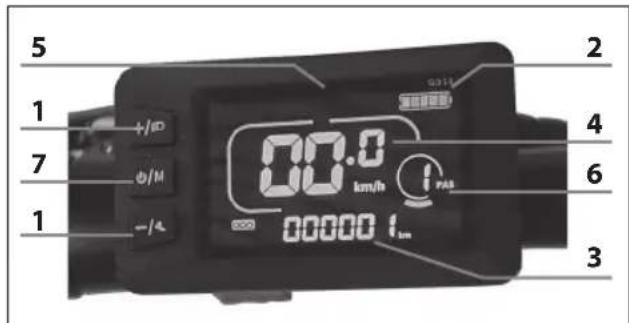

Displejs	Krāsu LCD ekrāns ar akumulatora indikatoru, ātrumu, ODO, palīdzības līmeņiem
Apgaismojums	Iebūvēti priekšējie un aizmugurējie lukturi, vadība caur ekrānu
Palīdzība iešanai	Gaitas režīms 5 km/h (poga Bas turēta 3 sekundes)
Palīdzības līmeņi	5 izvēlami līmeņi (no 0 līdz 5)
Rāmja materiāls	Alumīnija sakausējums
Drošība	Disku bremzes, apgaismojums, atstarotāji, ieteicama ķivere
Kastes saturs	Velosipēds, lādētājs, pedāļi, akumulatora atslēgas, rokasgrāmatas (ātra sākšana, garantija)
Apkope	Pirms katra brauciena pārbaudīt bremzes, riepu spiedienu, pievilkšanu; akumulators: uzlādēt pēc lietošanas, uzglabāt ar daļēju uzlādi

Bieži uzdotie jautājumi - BK-UM03 SHARP

Kā iedarbināt manu Sharp BK-UM03 elektrisko velosipēdu?

Turiet nospiestu barošanas pogu uz ekrāna 3 sekundes, lai ieslēgtu velosipēdu. Sāciet pedāļot, lai aktivizētu palīdzību. Izmantojiet pogas + un -, lai izvēlētos palīdzības līmeni (no 0 līdz 5).

Kāds ir akumulatora reālais darbības attālums?

Norādītais darbības attālums ir aptuveni 60 km ar vidēju palīdzību uz līdzena reljefa. Tas mainās atkarībā no lietotāja svara, reljefa, riepu spiediena un laika apstākļiem. Lai palielinātu darbības attālumu, brauciet ar nemainīgu ātrumu un izvairieties no biežām apstāšanās.

Kā pareizi uzlādēt akumulatoru?

Vispirms pievienojiet lādētāju velosipēdam (ports zem vāciņa), pēc tam sienas kontaktligzdai. Indikators kļūst sarkans uzlādes laikā un zaļš, kad uzlāde pabeigta. Nepārsniedziet 8 stundu uzlādes laiku. Uzlādējiet pēc katras lietošanas un uzturiet akumulatoru 20–40 % līmenī, ja to uzglabājat ilgāku laiku.

Vai es pats varu nomainīt akumulatoru?

Jā, akumulators ir noņemams. Izmantojiet pievienotās atslēgas, lai atslēgtu akumulatoru no rāmja. Izņemiet to, pēc tam ievietojiet jauno un aizslēdziet. Pārliecinieties, ka izmantojat Sharp saderīgu akumulatoru.

Ko darīt, ja ekrānā tiek parādīts kļūdas kods?

Kļūdu kodi ietver E02 (bremze), E03 (PAS sensors), E07 (motors), E09 (kontrolleris) u.c. Skatiet kodu tabulu rokasgrāmatā. Šaubu gadījumā sazinieties ar Sharp atbalsta dienestu.

Kā apkopt disku bremzes?

Regulāri pārbaudiet kluču nodilumu. Ja bremzēšana kļūst mazāk efektīva, lieciet tos nomainīt profesionālim. Nepieskarieties diskiem pēc ilgstošas lietošanas, jo tie kļūst karsti.

Vai velosipēds ir piemērots bērniem?

Šis velosipēds ir paredzēts pieaugušajiem. Bērni var braukt tikai pieaugušā klātbūtnē un jāvalkā ķivere. Maksimālā slodze ir 100 kg.

Vai es varu izmantot velosipēdu lietū?

Nav ieteicams braukt sliktos laikapstākļos. Elektriskie komponenti nav ūdensnecaurlaidīgi. Izvairieties no dziļām peļķēm un glabājiet velosipēdu sausā vietā. Tīriet ar mitru drānu, neizmantojot ūdens strūklu.

Kā noregulēt sēdekļa augstumu?

Atskrūvējiet ātrās fiksācijas sviru zem sēdekļa. Noregulējiet augstumu, nepārsniedzot minimālo drošības līniju. Cieši pievelciet sviru.

Kādi piederumi ir iekļauti kastē?

Kastē ir velosipēds, akumulatora lādētājs, divi pedāļi, divas akumulatora atslēgas, ātra sākšanas rokasgrāmata un garantijas rokasgrāmata. Instrumenti (Allen atslēgas, dakšu atslēgas) nav iekļauti.

LIETOŠANAS INSTRUKCIJA BK-UM03 SHARP

Izmantojiet šo ātro rokasgrāmatu, lai iestatītu un sāktu izmantot savu e-velosipēdu. Lai iegūtu plašāku informāciju par jūsu e-velosipēda modeli, lūdzu, skatiet tiešsaistes rokasgrāmatu, kuru var atrast, sekojot zemāk esošajai saitei vai skenējot QR kodu un meklējot pēc modeļa nosaukuma BK-UM03.

Atslēga ar atvērtu galu 13-15

0,16 collas (4 mm) Allena atslēga

Atslēga ar atvērtu galu 18-19

0,20 collas (5 mm) Allena atslēga

0,24 collas (6 mm) Allena atslēga

Phillips skrūvgriezis

Akumulatora atslēgas

Akumulatora lādētājs

Ātrā sākuma rokasgrāmata

Garantijas rokasgrāmata

Pedāļi

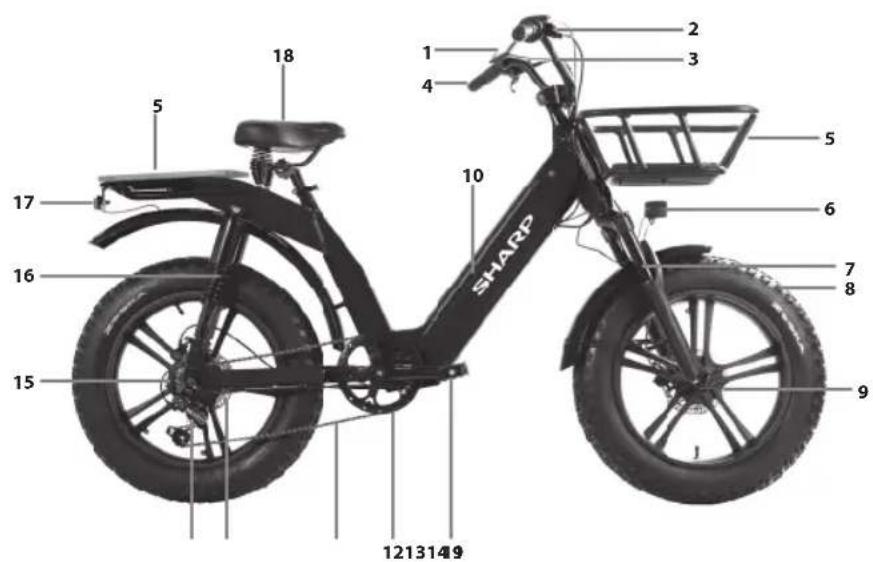

1. Displeja ekrāns
2. Bremžu rokturi
3. Stūre
4. Rokturi
5. Bagāžnieks
6. Priekšējais lukturis
7. Priekšējā amortizācija
8. Riepa
9. Disku bremze
10. Baterijas
11. Pedālis
12. Klokvārpstas komplekts
13. Ķēde
14. Aizmugurējais pārslēdzējs
15. Rumbu motors
16. Aizmugurējā amortizācija
17. Aizmugurējā lampa
18. Sēdeklis

Svarīgi norādījumi par drošību

Pirms ierīces lietošanas izlasiet šos norādījumus par drošību un ievērojiet tālāk norādītos brīdinājumus.

Mirgojoša gaisma ar bultiņas simbolu vienādmalu trīsstūrī ir paredzēta, lai brīdinātu lietotāju par neizolētu “bīstamu spriegumu” izstrādājuma korpusā, kas var būt pietiekami spēcīgs, lai personām radītu elektrošoka risku.

Izsaukuma zīme vienādmalu trīsstūrī ir paredzēta, lai brīdinātu lietotāju par svarīgiem lietošanas un apkopes (apkalpes) norādījumiem, kas iekļauti ierīces dokumentācijā.

Šis simbols nozīmē, ka izstrādājums ir jālikvidē videi draudzīgā veidā, nevis jāizmet mājsaimniecības atkritumos.

Maiņstrāvas spriegums

II klases aprīkojums

Lai novērstu aizdegšanās risku, sveces un cita veida atklātu liesmu vienmēr turiet tālāk no ierīces.

SVARĪGI! Rūpīgi izlasiet šo dokumentu un glabājiet turpmākai atsaucei.

UZMANĪBU: Uzvelciet aizsargķiveri!

Lai samazinātu traumu risku, braucot, nēsājiet piemērotu ķiveri!

Negadījuma un traumu risks

- Nepareiza e-velosipēda lietošana nepietiekamu zināšanu dēļ var izraisīt nelaimes gadījumu. Iepazīstieties ar e-velosipēda funkcijām pirms braukšanas.

- Iepazīstieties ar bremžu sviru iepriekš, ja neesat pietiekami informēts par priekšējo un aizmugurējo bremžu novietojumu. Lūdzu, pirms braukšanas arī atbilstoši regulējiet.

- Lūdzu, pārliecinieties, ka bremzes ir pareizi regulētas un darbojas labi.

UZMANĪBU: Aparatūra var nebūt pilnībā pievilkta, ieskaitot, bet ne tikai, skrūves, uzgriežņus, priekšējā riteņa vārpstu, aizmugurējo riteni, stūres mehānismus (stūre, stūres vads), bremžu sistēmu, piedziņas sistēmu, pedāļus utt.

Lai samazinātu traumu risku, pārliecinieties, ka visas velosipēda detaļas ir stingri un pareizi nostiprinātas savās pozīcijās un ka nav nekādu aprīkojuma zudumu, bojājumu vai citu veidu kaitējumu.

UZMANĪBU: Šis velosipēds ir paredzēts pieaugušajiem. Bērni drīkst braukt tikai pieaugušo uzraudzībā.

Lai samazinātu negadījumu un traumu risku, pārliecinieties, ka velosipēds un jebkuras tā konstrukcijas nav pieejamas bērniem, kuriem ir mazāk par 3 gadiem.

UZMANĪBU: Nepareizas velosipēda lietošanas dēļ var rasties komponentu bojājumi.

Negadījumu un traumu risks!

- Ar riteni nebrauciet pār rampām vai kaudzēm.

- Neizmantojiet šo velosipēdu pārklājuma braukšanā.

- Neizmantojiet velosipēdu, braucot pa kāpnēm, akmeņiem vai citiem pakāpieniem, kuru augstums ir lielāks par 15 cm.

Nepareizi papildinājumi vai izmaiņas velosipēdā un nepareizi piederumi var izraisīt velosipēda darbības traucējumus.

Lai samazinātu negadījumu un traumu risku, nepievienojiet nekādus papildu piederumus, kas nav iegādāti no pārdevēja vai bez pārdevēja atļaujas, ieskaitot, bet ne tikai, bērnu drošības sēdeklīšus, piekabes utt. UZMANĪBU: Neizmantojiet velosipēdu riskantā veidā.

Lai samazinātu negadījumu un traumu risku, brauciet ar velosipēdu tikai pareizā veidā. Pārliecinieties, ka spējat kontrolēt velosipēdu, un nemēģiniet bīstamas darbības, ieskaitot, bet ne tikai, braukšanu bez rokām, lēkšanu un riteņu pacelšanu.

BAZĪBA: Velosipēda uzturēšanas trūkums rada negadījumu un traumu risku. Pirms katras braukšanas pārbaudiet velosipēdu, ieskaitot, bet ne tikai, bremžu funkciju, riepu nodilumu un spiedienu PSI, skrūvju un uzgriežņu stāvokli, stūri un spieķu spriedzi.

Ja brauciena laikā dzirdat kādas neparastas skaņas, nekavējoties apstājieties un pārbaudiet visu velosipēdu.

UZMANĪBU: Nodrošiniet pilnīgu atbilstību vietējiem likumiem. Sods un konfiskācijas risks!

Pirms braucat ar velosipēdu, pārliecinieties, vai velosipēds atbilst jūsu vietējo likumu prasībām.

Reflektori nav aizstājēji obligātajām gaismām. Braukšana rītausmā, krēslā, naktī vai citos redzamības apstākļos bez atbilstošas velosipēda apgaismojuma sistēmas un bez reflektoriem ir bīstama un var izraisīt nopietnas traumas vai nāvi.

Ja jūsu velosipēds nav pareizi izmērīts, jūs varat zaudēt kontroli un krist. Pārāk stipri pievilkti skrūvējami savienojumi var izstiepties un deformēties. Neuzstādiet savu akumulatoru augstām temperatūrām.

Braukšana ar nepareizi regulētām bremzēm vai nodilušiem bremžu klučiem ir bīstama un var izraisīt smagas traumas vai nāvi.

Nekad nepārsniedziet maksimālo spiedienu, kas norādīts uz riepas sānu malas vai rumbas loka. Ja rumbas loka maksimālais spiediens ir mazāks par norādīto uz riepas, vienmēr izmantojiet mazāko vērtību. Pārsniedzot ieteikto maksimālo spiedienu, var izpūst riepu no rumbas loka vai sabojāt rumbu, kas var radīt bojājumus velosipēdam un traumas braucējam un apkārtējiem. Velosipēda riepas piepūšanai ar pareizo spiedienu visdrošākais veids ir izmantot velosipēda sūkni ar iebūvētu spiediena mērierīci.

Pārāk strauja vai pēkšņa bremžu lietošana var aizslēgt ratu, kas var izraisīt kontroles zaudēšanu un krišanu. Pēkšņa vai pārmērīga priekšējās bremzes lietošana var apgāzt braucēju pār stūri, kas var izraisīt nopietnas traumas vai nāvi.

Neatliekami apstādiniet uzlādes procedūru, ja jūs pamanāt dīvainu smaku vai dūmus.

• SHARP nav atbildīgs par traumām/nāvi, ko izraisa nepareiza lietošana.
• Sharp neuzņemas atbildību, ja jūs neievērojat vietējos noteikumus un ierobežojumus.
• Garantija nenosedz bojājumus, kas radušies nepareizas ierīces lietošanas rezultātā, īpaši gadījumos, kad to izmanto ne mājsaimniecības vajadzībām, kā arī veicot izmaiņas un/vai pielāgojumus valstīm vai reģioniem, kuriem tā sākotnēji nebija paredzēta.
• Vienmēr, izmantojot savu e-velosipēdu, ievērojiet vietējos satiksmes noteikumus un valsts likumus un regulas.
• Vienmēr ievērojiet vietējo ātruma ierobežojumu. NEPĀRSNIEDZIET ātruma ierobežojumu savam e-velosipēdam.
• Lietošanas laikā vienmēr izmantojiet aizsargaprīkojumu.
• Vienmēr, braucot ar savu e-velosipēdu, nēsājiet drošības ķiveri.
• Vienmēr brauciet ar abām rokām uz stūres, nekad nebrauciet ar vienu roku.
• Nebrauciet sliktos laikapstākļos.
• Neizmantojiet šo e-velosipēdu triku vai bīstamu manevru veikšanai. Tas ir velosipēds, kas paredzēts mājas lietošanai.
• Nevediet citas personas un tādus priekšmetus kā somas.
• Brauciet lēnām vietās, kur ir daudz cilvēku.
• Pirms lietošanas pārliecinieties, vai visas skrūves un stiprinājumi ir cieši un darbojas, kā paredzēts.
• Pārliecinieties, ka salokāmā ass ienāk spraugā, izklājot e-velosipēdu.
• Nebrauciet pa nelīdzeniem ceļiem, ūdeni, elli un ledu.
• Netraucējiet satiksmi un neveiciet kustības, kas citiem cilvēkiem ir neparedzamas.
• Neizmantojiet e-velosipēdu, ja esat ārpus valsts noteiktā vecuma robežām.
• Neveiciet braucienu ar e-velosipēdu, pārsniedzot valstī noteikto legālo ātruma limitu e-velosipēdiem.
• Neizmantojiet e-velosipēdu, ja tas ir bojāts.
• Neizmantojiet e-velosipēdu, ja baterija izdala dīvainu smaku un/vai uzsilst.
• Neizmantojiet e-velosipēdu, ja no tā sāk noplūst šķidrums, izvairieties no kontakta un novietojiet to vietā, kur bērniem nav pieejas.
• Pirms lietošanas pārliecinieties, ka e-velosipēds nav bojāts. Neizmantojiet, ja ir kādi bojājumi.
• Pārliecinieties, ka pirms e-velosipēda lietošanas esat izlasījis visu šo Lietotāja rokasgrāmatu.
• Iemācieties braukt ar savu e-velosipēdu pirms lietošanas publiskā vietā.
• Šo e-velosipēdu var identificēt pēc modeļa un sērijas numura, kas atrodas uz novērtējuma plāksnes.
• Piedziņu nodrošina elektriskais motors, kas atrodas dzenošajā ritenī.
• Elektriskajā velosipēdā drīkst braukt tikai viena persona.
• Neveiciet nekādas izmaiņas šim e-velosipēdam.
• Neizmantojiet detaļas vai piederumus, ja vien to nav ieteicis vai apstiprinājis SHARP.
• Brauciet ar e-velosipēdu uz līdzenām virsmām. Nepārsniedziet noteikto slīpumu.
• Pārmērīga izmantošana samazinās šī e-velosipēda mūža ilgumu.
• Uzmanību! Bremzes un saistītās daļas lietošanas laikā var uzkarst. Pēc lietošanas nepieskarieties.
• Nelieciet e-velosipēdu darbībā, kamēr tas tiek uzlādēts.
• Pēc tam, kad akumulators ir pilnībā uzlādēts, atvienojiet lādētāja kabeli.
• Akumulatora indikators displejā norāda akumulatora kalpošanas laiku.
• Kad akumulatora lādējums ir zems, tas var vājināt elektrisko jaudas palīdzību. Ieteicams sākt uzlādi pie 20-40% lādējuma.
• Pēc lietošanas uzlādējiet akumulatoru.
• Ja e-velosipēds nav izmantots ilgu laiku, lādējiet to vismaz reizi mēnesī. Ņemiet vērā, ka, ja akumulators ilgstoši nav uzlādēts, tas var nonākt pašsaglabāšanās stāvoklī un nevarēs uzlādēties. Šādā gadījumā, lūdzu, sazinieties ar savu izplatītāju.
• Kad lādējat, pirms pievienošanas pie sienas kontaktligzdas, pievienojiet lādētāju pie uzlādes pieslēgvietas.
• Uzlādes laikā lādētāja indikators ir sarkans; tas nozīmē, ka notiek uzlāde. Kad indikators iedegas zaļā krāsā, uzlāde ir pabeigta.
• Akumulatora uzlādei lietojiet tikai oriģinālo lādētāju.
• Lādētājam ir pārlādes aizsardzības funkcija, ja e-velosipēds ir pilnībā uzlādēts līdz 100%, lādētājs automātiski aptur lādēšanu.
• Izmetiet baterijas un e-velosipēdus atbilstoši jūsu valstī spēkā esošajiem noteikumiem.

Akumulatora un lādētāja brīdinājumi

Baterijas

• Nepakļaujiet baterijas augstai temperatūrai un nenovietojiet tās vietās, kur temperatūra var strauji paaugstināties, piemēram, tuvu liesmām vai tiešos saules staros.
• Neizlieciet baterijas pārmērīgai starojuma siltumam, nemetiet tās ugunī, nedemontējiet tās un nemēģiniet uzlādēt neuzlādējamas baterijas; tās var noplūst vai eksplodēt.
• Baterijas izmešana ugunī vai akumulatora mehāniska salaušana un sagriešana var radīt eksploziju.
• Baterijas atstāšana ļoti augstas temperatūras vidē var radīt eksploziju vai uzliesmojoša šķidruma vai gāzes noplūdi.
• Ja baterija tiek pakļauta ļoti zemam gaisa spiedienam, var rasties sprādziens vai uzliesmojoša šķidruma vai gāzes noplūde.
• UZMANĪBU: Eksplodēšanas risks vai iekārtas bojājumu risks, ja tiek izmantoti nepareizā tipa akumulatori.
• Dažāda tipa baterijas nedrīkst lietot kopā, un nedrīkst jaukt jaunās baterijas ar vecajām baterijām.
• Lietojiet tikai norādīta veida baterijas.

• Neizmetiet šo produktu un tā baterijas kā nesortētus sadzīves atkritumus. Atdodiet to norādītajām savākšanas vietām WEEE pārstrādei saskaņā ar vietējiem likumiem. Darot to, jums palīdzēsiet saglabāt resursus un aizsargāt vidi.
• Lielākajā daļā ES valstu bateriju izmešana ir regulēta ar likumu. Pārstrādes simboli parādās uz elektriskā aprīkojuma, iepakojuma un baterijām, atgādinot lietotājiem pareizi iznīcināt šos priekšmetus. Lietotāji tiek aicināti lietot nolietota aprīkojuma un bateriju savākšanas vietu. Sazinieties ar savu mazumtirgotāju vai vietējām varas iestādēm, lai iegūtu plašāku informāciju.
• Akumulators un akumulatora lādētājs satur bīstamus materiālus. Vienmēr glabājiet akumulatoru un akumulatora lādētāju tālu no bērniem, dzīvniekiem vai personām, kas nespēj izprast iespējamos draudus.

CE paziņojums:

• Ar šo Sharp Consumer Electronics Poland sp. z o.o. paziņo, ka audio ierīce atbilst Direktīvas 2014/53/ES pamatprasībām un citiem piemērojamajiem nosacījumiem.
• ES atbilstības deklarācijas pilns teksts ir pieejams, sekojot saitei www.sharpconsumer.com un pēc tam ieejot savas modeļa lejupielādes sadaļā un izvēloties "CE Paziņojumi".

www.sharpconsumer.com/ contact/

E-velosipēda detaļas

- 1 × E-biciklis

Piederumu kaste

• 1 × Ātrais sākuma rokasgrāmata • 1 × Garantijas karte • 1 lādētājs • 2 × Pedālis • 2 × Akumulatora atslēgas

Piederumu kaste

(Skatiet 1-1, lpp.)

Riteņa daļas

(Skatiet 21. lpp.)

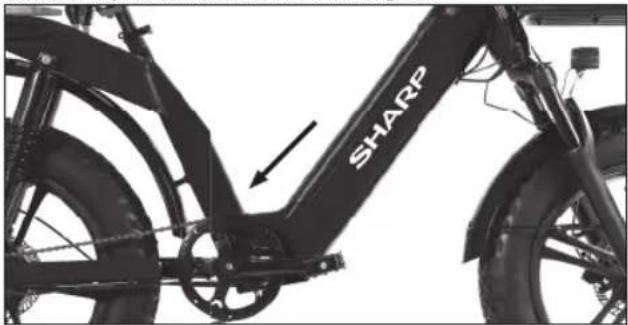

Riteņa rāmja numurs

Velosipēda rāmja numurs ir uzspiests uz caurules, kā parādīts attēlā. Tas ir unikālais elektriskā velosipēda identifikators. Kad velosipēds tiek nozagts, sērijas numurs dod jums vislabākās iespējas to atgūt. Būtu laba ideja to uzrakstīt kaut kur vai nofotografēt.

Velosipēds tiek piegādāts ar stūri salocītu. Pielāgojiet stūri, kā norādīts atbilstošajā sadaļā. Uzstādiet pedāļus. Skatiet atbilstošo sadaļu sīkākām instrukcijām.

Noņemiet visu transporta aizsardzību pirms lietošanas.

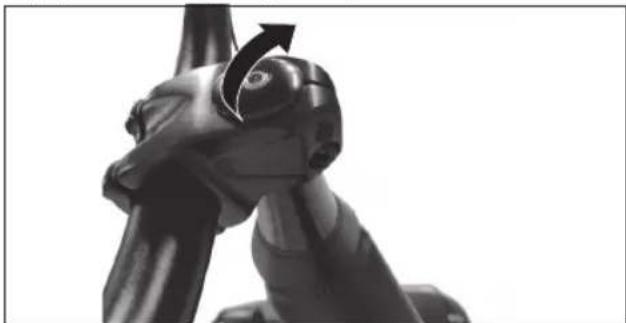

SOLIS 1: Uzstādiet un regulējiet stūres rokturi

a. Izmantojiet 6mm sešķanti un atskrūvējiet skrūves, lai stūri pagrieztu perpendikulāri velosipēdam, pēc tam pievelciet skrūves.

b. Izmantojiet 5mm sešķanti un atskrūvējiet skrūves, lai pielāgotu stūri atbilstoši savām vēlmēm, pēc tam pievelciet skrūves.

SOLIS 2: Pielāgojiet sēdekli

a. Atbrīvojiet sēdekļa ātro atbrīvošanu. b. Pielāgojiet sēdekļa augstumu un sēdekļa leņķi, lai atrastu visērtāko sēdēšanas pozīciju. Lūdzu, uzmanieties, lai nepārsniegtu minimālo drošības skalas līniju. c. Pieskrūvējiet ātro atbrīvošanu.

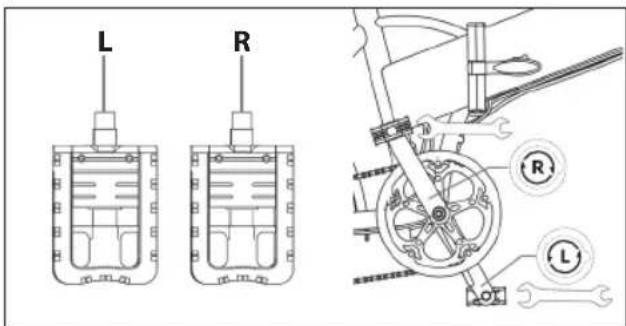

SOLIS 3: Uzstādiet pedāļus

Izmantojiet 15 mm atslēgu, lai uzstādītu pedāļus, kā parādīts attēlā.

PIEZĪMES:

Pedāļu vītne jāieziež pirms uzstādīšanas.

Pārbaudiet abu pedāļu gala vāciņus, lai identificētu kreiso un labo pedāli. Lūdzu, ņemiet vērā, ka labais pedālis tiks pievilktas pulksteņrādītāja kustības virzienā, savukārt kreisais pedālis - pret pulksteņrādītāja kustības virzienu. Pārliecinieties, ka moments ir 35 N·m.

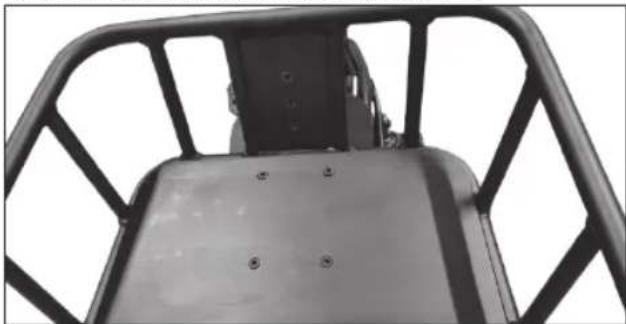

SOLIS 4: Uzstādiet bagāžnieku

Nostipriniet bagāžnieku pie velosipēda rāmja ar skrūvēm.

Kā izmantot E-velosipēdu

Pirms pirmās lietošanas pilnībā uzlādējiet bateriju.

Pārbaudiet riepu spiedienu regulāri, lai nodrošinātu labāko veiktspēju.

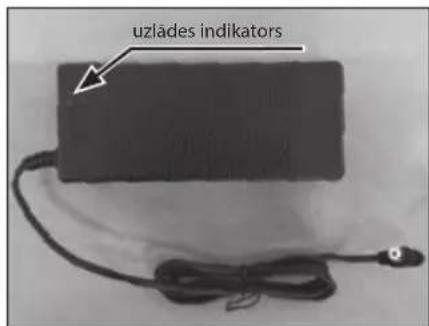

Kā uzlādēt

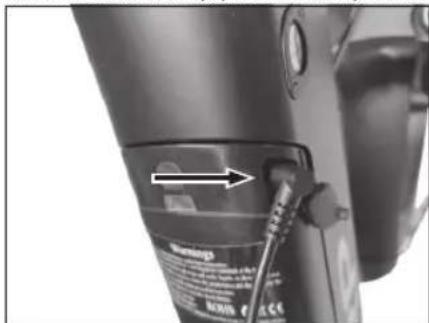

a. Atveriet gumijas vāciņu un pievienojiet lādētāju e-velosipēda lādēšanas portam. Pārliecinieties, ka lādētāja ports ir norādītajā virzienā.

b. Pievienojiet lādētāju galvenajai sienas kontaktligzdai.

c. Pievienojot akumulatoru lādētājam, tas sāks lādēties, un lādētāja indikators kļūs sarkans.

d. Kad uzlāde ir pabeigta, indikators kļūs zaļš. Noņemiet akumulatora lādētāju, kad tas ir pilnībā uzlādēts.

e. Aizveriet gumijas vāciņu pēc uzlādes.

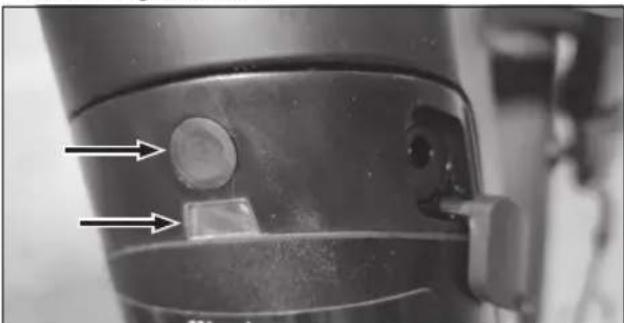

f. Lai pārbaudītu uzlādes līmeni, nospiediet pogu uz akumulatora. Zilā LED gaisma - akumulators uzlādēts Sarkanā LED gaisma - izlādēts

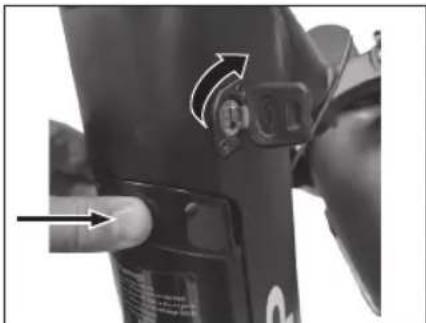

a. Izmantojot pieejamās atslēgas (kas piekārtas pie stūres), ievietojiet atslēgu un pagrieziet pretēji pulksteņrāditāju virzienam, lai atslēgtu akumulatoru.

b. Lai uzstādītu akumulatoru, ievietojiet to rāmi, stingri piespiediet un aizslēdziet, pagriežot atslēgu pulksteņrādītāju virzienā. Izņemiet atslēgu.

Šis elektriskais velosipēds ir aprīkots ar "palīdzības pedāļu sistēmu", kas sastāv no motora, akumulatora un ātruma sensora.

Ir svarīgi zināt, ka, kad sistēma ir ieslēgta, motors piegādā enerģiju tikai

tad, kad jūs minaties. Kad pārtraucat mināt, motors tiek izslēgts, un pedāļu elektriskā palīdzība vairs nav pieejama.

Visos pedāļu sistēmas velosipēdos motors izslēdzas un elektriskā palīdzība apstājas, kad sasniegts maksimālais elektrisko velosipēdu atļautais ātrums 25 km/h.

Kad ātrums nokrīt zem šīs vērtības, elektriskā palīdzība atkal sāk darboties, līdz jūs pārtraucat mināt pedāļus.

Kā iesākt E-velosipēdu

IESLĒGT/IZSLĒGT

Ieslēdziet e-velosipēdu ar ilgu spiedienu uz barošanas pogu ekrānā, lai aktivizētu.

Motors piedāvā piecus palīdzības režīmus: 0-5. Īsa nospiešana Uz augšu + vai Uz leju -, lai mainītu pedāļu palīdzības līmeni. Ekrāna interfeiss tiek parādīts attēlā.

Sāciet mināt pedāļus, lai aktivizētu pedāļu palīdzību.

Mēs iesakām sākt lēni un pakāpeniski palielināt jūsu pedāļu ātrumu.

Gājēja palīdzība

Nospiežot un turot uz leju pogu 3 sekundes, aktivizē Walk-Assist režīmu.

E-velosipēds automātiski pārvietojas ar ātrumu 5 km/h.

Displeja funkcijas:

Displeju izmanto, lai ieslēgtu velosipēdu, pielāgotu pedāļa palīdzību un rādītu šādu informāciju:

1. Izmantojiet plus vai mīnus pogu, lai mainītu palīdzības līmeņus. Lai ieslēgtu/izslēgtu integrētās gaismas, nospiediet "plus" pogu ilgāk par 2 sekundēm.
2. Akumulatora uzlādes līmenis.
3. ODO (kopējā distance), Ceļojums (atsevišķais ceļojums), LAIKS (braukšanas laiks). Īsi nospiediet M pogu, lai mainītu opcijas.
4. Pašreizējais ātrums.
5. Kļūdu kodi.
6. PAS līmenis noklusējums ir 5: 0/1/2/3/4/5. 0 nozīmē nav palīdzības jaudas.
7. IE/IIZ / RIDE LAIKS/ Jauda/ Nobraukums

- Darbības poga – ieslēdz/izslēdz velosipēdu ilgāk par 3 sek. (Displejs automātiski izslēdzas pēc dažām minūtēm)

• + & - poga - Izvēlas pedāļu asistenci

Šeit ir kļūdu kodu definīcijas.

Tabulas kļūdu kodi:

Kā lasīt klūdu kodus, kas norādīti displejā.	Apraksts
E02 Bremžu klūda
E03 PAS sensora klūda (Braukšanas marķējums)
E04 Gājēja palīdzības režins
E06 Zema sprieguma aizsardzība
E07 Motora klūda
E09 Kontroliera klūda
E10 Sakaru klūda

Pārslēgt ātrumus

Lai darbinātu aizmugurējo pārslēdzēju, izmantojiet tvistgrip uz stūres labās puses. Rādītājs par pārslēgtajiem pārnesumiem atrodas blakus rotējošajam rokturim.

Lai darbinātu pārslēdzēju ar tvistgripu, veiciet šos soļus:

a. Spiediet pedāļus uz priekšu. b. Ar roku pagrieziet gredzenu (1) pulksteņrādītāja virzienā, lai pārslēgtos uz mazāku zobratu. c. Pagrieziet ātrumu pārslēgšanas gredzenu ar roku pretēji pulksteņrādītāja virzienam, lai pāriet uz lielāku pārnesumu, kur pedāļošana būs vieglāka.

Apgaismojuma ieslēgšana un izslēgšana

Lai ieslēgtu vai izslēgtu apgaismojumu, rīkojieties šādi: Nospiediet un turiet "+" pogu uz displeja ilgāk par 2 sekundēm.

PIEZĪME: Ja lietojat gaismu pat dienas laikā, citi ceļu lietotāji jūs var pamanīt vieglāk.

Piekare

Suspensijas blokēšana ļauj bloķēt priekšējo piekari, lai uzlabotu efektivitāti, braucot pa kāpumiem. Lai aktivizētu vai deaktivizētu blokēšanu, pagrieziet vadības pogu uz vēlamo pozīciju.

PIEZĪMES: Aizmugurējās piekares regulēšanai nepieciešami specializēti rīki. Mēs nerekomendējam mēģināt šo regulāciju veikt patstāvīgi.

Akumulatora un lādētāja apkope

LITIJA AKUMULATORS

Katras velosipēda lietošanas beigās vai ja akumulators ir izlādējies, uzlādējiet akumulatoru.

Pēc ilgstošas lietošanas akumulatora ietilpība pakāpeniski samazināsies. Vidējais akumulatora darbības laiks ir atkarīgs no individuāla lietojuma un uzglabāšanas apstākļiem. Pat ar pienācīgu apkopi uzlādējamie akumulatori nav mūžīgi. Vidēji litija akumulators saglabā aktīvu stāvokli apmēram 500 uzlādes ciklus. Tomēr jāņem vērā, ka ar katru uzlādi akumulatora "ietilpība" proporcionāli samazinās. Pat daļējas uzlādes (piemēram, 1 stundas uzlāde)

iespējamo ciklu skaita ziņā tiek uzskatītas par pilnīgu uzlādi. Periodiski pilnībā izlādējiet akumulatoru un uzlādējiet to.

Ja velosipēds netiek lietots ilgāku laiku, neatstājiet akumulatoru pievienotu lādētājam ilgāk par 8 stundām. Atstājiet to lādētājā apmēram 4 stundas. Šajā gadījumā neņemiet vērā akumulatora lādētāja gaismas.

Kad akumulators ir pilnībā izlādējies, tas nekavējoties jāuzlādē. Neatstājiet akumulatoru izlādētu un nelietotu, bet nekavējoties veiciet uzlādes ciklu. Šajā gadījumā nodrošiniet ilgāku uzlādes ciklu, apmēram 6 stundas, lai nodrošinātu akumulatora pilnīgu aktivizāciju.

Ieteicams vismaz reizi vai divas gadā izmantot velosipēdu, līdz akumulators ir pilnībā izlādējies. Tad pilnībā uzlādējiet to. Šis process rada labvēlīgu ietekmi uz akumulatora mūžu.

Akumulatora ietilpība displejā

Kad jūs ieslēdzat velosipēda motoru un sākat pedāļot, displejā esošā akumulatora ikona norāda uzreizējo uzlādes līmeni, nevis faktiskās uzlādes pieejamību.

Uphill maršrutu gadījumā, kad motors tiek vairāk noslogots, indikators var parādīt samazinātu atlikušās uzlādes līmeni (displejā apgaismotie LED skaits samazinās). Kad motors apstājas, apstāšanās vai braukšanas ar inerci gadījumā (piemēram, lejup), indikators var parādīt lielāku pieejamās uzlādes līmeni (motora slodzes neesamības gadījumā akumulatora spriegums palielinās).

Labākais laiks, lai noteiktu atlikušās uzlādes daudzumu, ir tad, kad tiek sasniegts stabils ātrums plakanā un taisnā ceļā pēc akumulatora darba stabilizācijas.

Baterijas uzlāde

Uzlādējiet akumulatoru, to neizņemot no rāmja.

Katras velosipēda lietošanas beigās uzskatām par vērtīgu vienmēr uzlādēt akumulatoru. Ilgtermiņā uzlādējot akumulatoru, tiek pagarināts tā mūžs.

Obligāti jāizmanto piegādātais akumulatora lādētājs un jāievēro tajā norādītās instrukcijas. Nelietojiet akumulatora lādētājus, ko nav apstiprinājusi SHARP. Tie var sabojāt akumulatoru un saīsināt tā mūžu. Izmantojot personīgos aksesuārus, kas nav piegādāti ar velosipēdu, likumīgā garantija automātiski zaudē spēku.

Pirms akumulatora uzlādes rūpīgi izlasiet šīs instrukcijas un ievērojiet tās procesa laikā.

• Izmantojiet tikai komplektā esošo akumulatora lādētāju.
• Turiet gan akumulatora lādētāju, gan akumulatoru tālu no bērniem un mājdzīvniekiem.
• Uzlāde jāveic plašā, vēsā un sausā vietā; tālu no tiešiem siltuma avotiem un mitruma.
• Ja uzlāde notiek ar bateriju, kas ir ievietota velosipēdā, pārliecinieties, ka tas ir stabili uz statīva un izslēgts.
• Uzlādes laikā ir normāli, ka akumulatora lādētājs sasilst.
• Neaizklājiet akumulatora lādētāju.
• Vienmēr uzturiet kontaktligzdas tīras un sausas.
• Neizmirkiet akumulatora lādētāju.
• Nelietojiet akumulatora lādētāju un/vai akumulatoru, ja tie ir bojāti.
• Vienmēr vispirms pieslēdziet akumulatora lādētāju akumulatoram un pēc tam pie strāvas kontaktligzdas.
• Nepildiet uzlādes procesu tiešā saules staru iedarbībā.
• Nelietojiet akumulatora lādētāju citām vajadzībām vai citiem ierīcēm.
• Sprieguma kritumi uzlādes ciklu laikā varētu sabojāt akumulatoru.

Nepieslēdziet akumulatoru lādētājam vairāk kā 8 stundas.

Ja akumulatora temperatūra paaugstinās pārlieku augsti, jūtama nepatīkama smaka: nekavējoties pārtrauciet uzlādi un sazinieties ar servisa centru.

Akumulatora FAQ

Vai ir normāli, ka akumulators sasilst uzlādes laikā?

Jā, ir normāli, ka akumulators uzlādes procesā ir silts.

Akumulatora lādētāja apkope

Izpildiet šīs akumulatora lādētāja apkopšanas norādes:

• Kad akumulators ir pilnībā uzlādēts, vispirms atvienojiet kabeli no kontaktligzdas un pēc tam akumulatora strāvas kabeli.
• Uzglabājiet akumulatora lādētāju sausā un tīrā vietā.
• Akumulatora lādētājam nav nepieciešama apkope. Jebkādai atvēršanai vai manipulācijai ir aizliegts.
• Ja ir aizdomas, ka akumulatora lādētājs ir bojāts, sazinieties ar servisa centru.
• Ja kabelis ir bojāts, sazinieties ar servisa centru, lai to nomainītu.
• Ja akumulatora lādētāja temperatūra paaugstinās pārāk augstu (virs 65°C), tiks uztverta nepatīkama smaka: nekavējoties pārtrauciet uzlādi un sazinieties ar servisa centru.

Tehniskās specifikācijas

Modelis BK-UM03
Vlspārīgi
Krāsas Melna
Izmēri M
Nominālais ātrums apm. 25 km/h
Km diapazons ar vidēju palīdzību pa galvenokārt līdzeno pilsētas maršrutu līdz 60 km*
Svara diapazons 38 kg
Maksimālā slodze 100 kg
Elektronika
Aizmugures lāpstiņa motors 48 V 250 W
Dzinējs Elektriskais motocikls ar pedāļu asistenci
Baterijas 48 V 13,5 Ah/648 Wh litija šūnas
Displeja ekrāns LCD krāsu displejs
Akumulatora lādētājs AC 100 V - 240 V	zvade DC 52V / 2A Modelis: XVE-5460200 Viedais lādētājs
Lādēšanas laiks 6 stundas
Akumulatora uzlādes cikli	apmēram 500
Akumulatora ķermenis	nonemams ar drošības slēdzeni
Pārvadi	Shimano REVOSHIFT 6 ātrumi
Rāmja komplekts
Rāmis	Alumīnija sakausējums
Riteņi
Riteņu izmērs	20 collu sakausējuma riteni
Bremzes
Bremžu veids	hidrauliskās disku bremzes

* - Velosipēda nobraukums (aptuveni 60 km) ar pedāļu palīdzību var atšķirties atkarībā no pielietošanas apstākļiem un pārnēsājamā svara. Šīs vērtības var ietekmēt lietotāja svars, maršruta veids (stāvās kāpnes), smagu priekšmetu pārvadāšana, riepu spiediens, nelabvēlīgi laika apstākļi, kā arī atkārtota apstāšanās un ceļojuma sākšana, būtiski samazinot ceļojuma diapazonu.
