MANUALE UTENTE BK-UM03 SHARP

Utilizza questa Guida Rapida per configurare e iniziare a utilizzare la tua e-bike. Per informazioni più dettagliate sul tuo modello di e-bike, fai riferimento al manuale online che puoi trovare seguendo il link sottostante o scannerizzando il codice QR e cercando il nome del modello BK-UM03.

Strumenti utili per assemblare e utilizzare la bicicletta (non inclusi).

Chiave Allen da 0,12 pollici (3 mm)

Chiave a forchetta 13-15

Chiave Allen da 0,16 pollici (4 mm)

Chiave a forchetta 18-19

Chiave Allen lunga 0,20 pollici (5 mm)

Chiave Allen da 0,24 pollici (6 mm)

Cacciavite Phillips

Accessori (inclusi).

Chiavi di blocco batteria

Caricabatteria

Guida rapida

Guida alla garanzia

Pedali

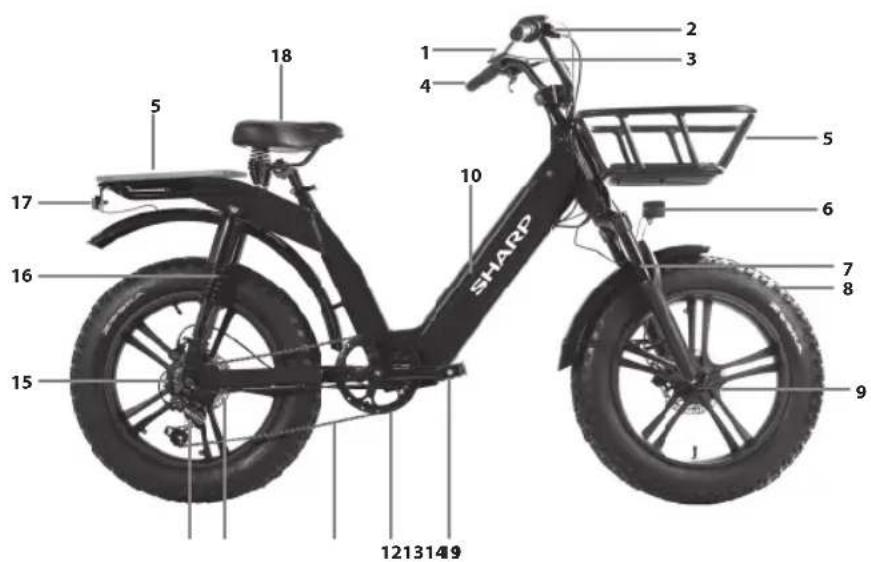

1 2 3 4 5 10 5 6 7 8 9 15 16 17 18 SHARP 1213149

1. DISPLAY

2. Leve dei freni

3. Manubrio

4. Impugnature

5. Portapacchi

6. Luce anteriore

7. Sospensione anteriore

8. Pneumatico

9. Freno a disco

10. Pacco batteria

11. Pedale

12. Guarnitura

13. Catena

14. Deragliatore posteriore

15. Motore al mozzo

16. Sospensione posteriore

17. Fanale posteriore

18. Sella

Importanti istruzioni di sicurezza

ATTENZIONE RISCHIO DI SCOSSA ELETTRICA NON APRIRE

Vi preghiamo di leggere queste istruzioni di sicurezza e di rispettare le seguenti avvertenze prima di mettere in funzione l'apparecchio:

Il simbolo del fulmine con una punta di freccia in un triangolo equilatero serve ad avvertire la presenza di un voltaggio pericoloso non isolato all'interno del prodotto di un livello suffi ciente a comportare il rischio di shock elettrico per una persona.

Il punto esclamativo in un triangolo equilatero serve ad avvertire la presenza di importanti istruzioni operative e di manutenzione nella documentazione che accompagna l'apparecchio.

Questo simbolo signifi ca che il prodotto deve essere smaltito in modo rispettoso dell'ambiente, non insieme ai rifi uti domestici.

Voltaggio CA

Apparecchiatura di Classe II

Per evitare incendi, tenete sempre lontane dall'apparecchio candele e qualunque altro tipo di fi amma.

IMPORTANTE: Leggi con attenzione e conserva per consultazioni future.

ATTENZIONE: Indossare un casco protettivo! Per ridurre il rischio di lesioni, indossa un casco adeguato quando guidi!

Rischio di incidenti e lesioni

• Un funzionamento scorretto dell'e-bike dovuto a conoscenze insuffi cienti può causare un incidente. Si prega di familiarizzare con le caratteristiche dell'e-bike prima di guidarla.
• Familiarizzati in anticipo con la leva del freno se non sei suffi cientemente consapevole della posizione dei freni anteriori e posteriori. Si prega di regolare di conseguenza prima di guidare.
• Assicurati che i freni siano regolati correttamente e funzionino bene.

ATTENZIONE: Il materiale di montaggio potrebbe non essere completamente serrato, inclusi ma non limitati a bulloni, dadi, l'asse del mozzo anteriore, la ruota posteriore, i meccanismi di sterzo (manubrio, stelo), il sistema di frenata, il sistema di guida, i pedali, ecc.

Per ridurre il rischio di lesioni, assicurati che tutti i componenti della bicicletta siano bloccati saldamente e correttamente nella loro posizione e che non ci sia perdita di attrezzatura, rotture o altri tipi di danni. ATTENZIONE: Questa bicicletta è progettata per adulti. I bambini possono guidarla solo sotto la supervisione di un adulto.

Per ridurre il rischio di incidenti e lesioni, assicurati che la bicicletta e qualsiasi sua struttura non siano alla portata dei bambini sotto i 3 anni.

ATTENZIONE: Potrebbe verifi carsi la rottura di componenti a causa di un uso improprio della bicicletta.

Rischio di incidenti e lesioni!

• Non passare sopra rampe o tumuli con la bicicletta.
  • Non utilizzare questa bicicletta per il ciclismo cross-country.
• Non guidare la bicicletta su scale, rocce o altri gradini con un'altezza superiore a 15 cm.

Aggiunte o modifi che inappropriate alla bicicletta e accessori non corretti possono causare malfunzionamenti alla bicicletta.

Per ridurre il rischio di incidenti e infortuni, non aggiungere alcun accessorio extra che non sia stato acquistato dal venditore o senza aver ottenuto il permesso dal venditore, incluso ma non limitato a seggiolini per bambini, rimorchi, ecc.

ATTENZIONE: Non guidare la bicicletta in modo pericoloso.

Per ridurre il rischio di incidenti e infortuni, utilizza la bicicletta solo nel modo corretto. Assicurati di essere in grado di controllare la bici e non tentare azioni pericolose, comprese ma non limitate a guidare senza mani, salti e impennate.

PERICOLO: La mancanza di manutenzione della bicicletta comporta il rischio di incidenti e lesioni

Controlla la bicicletta prima di ogni giro, comprese ma non limitate alla funzione dei freni, usura e PSI dei pneumatici, condizione di bulloni e dadi, sterzo e tensione dei raggi.

Se senti qualsiasi rumore anomalo mentre sei in sella, fermati immediatamente e controlla l'intera bicicletta.

ATTENZIONE: Assicurati di rispettare pienamente la legge locale. Rischio di multe e confi sca!

Prima di guidare la bicicletta, assicurati che la bicicletta sia conforme agli standard della legge locale.

I rifl ettori non sono un sostituto per le luci obbligatorie. Guidare all'alba, al crepuscolo, di notte o in altri momenti di scarsa visibilità senza un adeguato sistema di illuminazione per biciclette e senza rifl ettori è pericoloso e può causare gravi lesioni o morte.

Se la tua bicicletta non si adatta correttamente, potresti perdere il controllo e cadere.

I bulloni troppo stretti possono allungarsi e deformarsi. Non esporre la tua batteria a temperature elevate.

Guidare con freni non regolati correttamente o con pastiglie dei freni usurate è pericoloso e può causare gravi lesioni o morte.

Non gonfi are mai un pneumatico oltre la pressione massima indicata sul fi anco del pneumatico o sul cerchio della ruota. Se la pressione massima consentita per il cerchio della ruota è inferiore a quella massima indicata sul pneumatico, utilizzare sempre il valore più basso. Superare la pressione massima consigliata potrebbe far saltare il pneumatico dal cerchio o danneggiare il cerchio della ruota, causando danni alla bicicletta e lesioni al ciclista e ai passanti. Il modo migliore e più sicuro per gonfi are un pneumatico di bicicletta alla giusta pressione è utilizzare una pompa per biciclette dotata di un manometro incorporato.

Applicare i freni troppo forte o troppo improvvisamente può bloccare una ruota, il che potrebbe farvi perdere il controllo e cadere. Un'applicazione improvvisa o eccessiva del freno anteriore può far volare il ciclista sopra il manubrio, il che potrebbe risultare in lesioni gravi o morte.

Interrompi immediatamente la procedura di ricarica se noti un odore strano o fumo.

• SHARP non è responsabile per lesioni/morte causate da un uso improprio.
• Sharp non è responsabile se non si rispettano le normative e le restrizioni locali.
• La garanzia non copre i danni causati da un uso improprio del dispositivo, in particolare in caso di utilizzo per scopi non domestici e modifi che e/o adattamenti necessari per paesi o regioni, per i quali non è stato originariamente progettato.

• Segui sempre le regole del traffico locale e le leggi e normative nazionali mentre usi la tua e-bike.

• Adherisci sempre al limite di velocità locale. NON superare il limite di velocità per la tua e-bike.

• Indossare sempre dispositivi di protezione di sicurezza durante l'uso.
• Indossa sempre un casco di sicurezza quando guidi la tua e-bike.
• Guidare sempre con entrambe le mani che tengono le maniglie, non guidare mai con una mano sola.
  • Non guidare in caso di maltempo.
• Non utilizzare questa e-bike per eseguire acrobazie o manovre pericolose. È una bicicletta progettata per l'uso domestico.
  • Non trasportare persone od oggetti come borse.
  • Guidare lentamente in luoghi aff ollati.
• Assicurarsi che tutte le viti e gli elementi di fi ssaggio siano serrati e normali prima dell'uso.
• Assicurati che l'asse pieghevole entri nello slot quando si dispiega l'e-bike.
  • Non guidare su strade sconnesse, acqua, olio o ghiaccio.
• Non muoverti nel traffico o fare mosse imprevedibili per altre persone.
• Non utilizzare l'e-bike se non si rientra nei limiti di età del paese.
• Non guidare l'e-bike oltre il limite di velocità legale per e-bike nel tuo paese.
  • Non utilizzare l'e-bike se è danneggiata.
• Non utilizzare l'e-bike se la batteria emette un odore particolare e/o si riscalda.
• Non utilizzare l'e-bike se fuoriesce del liquido, evitare il contatto e tenere fuori dalla portata dei bambini.
• Prima dell'uso, assicurati che l'e-bike non sia danneggiata. NON utilizzare se presenta qualsiasi danno.
• Assicurati di leggere tutto questo Manuale dell'Utente prima di utilizzare l'e-bike.
• Impara come guidare la tua e-bike prima dell'uso in uno spazio pubblico.
• Questa e-bike può essere identifi cata dal modello e dal numero di serie situati sulla targhetta di valutazione.
• La propulsione avviene tramite un motore elettrico situato nella ruota motrice.
• Solo una persona può guidare l'e-bike.
  • NON modifi care questa e-bike in alcun modo.
• Non utilizzare parti o accessori se non consigliato o approvato da SHARP.
• Guida l'e-bike su superfici livellate. Non superare l'inclinazione specifi cata.
• Un uso eccessivo ridurrà la durata di questa e-bike.
• Attenzione, i freni e le parti associate possono surriscaldarsi durante l'uso. Non toccare dopo l'uso.
  • Non accendere l'e-bike durante la carica.
• Dopo che la batteria è completamente carica, scollegare il cavo di ricarica.
• L'indicatore della batteria sul display mostrerà la durata della batteria.
• Quando la batteria è scarica, potrebbe risultare in un indebolimento dell'assistenza alla potenza elettrica. Si raccomanda di iniziare a caricare quando la carica è tra il 20-40%.
• Caricare la batteria dopo ogni utilizzo.
• Se l'e-bike non viene utilizzata per un lungo periodo, caricarla almeno una volta al mese. Nota che se la batteria non viene caricata per molto tempo, entrerà in uno stato di auto-protezione e non riuscirà a caricarsi. In questo caso, si prega di contattare il vostro rivenditore.
• Durante la ricarica, collegare il caricabatterie alla porta di ricarica prima di collegarlo alla presa a muro.

Avvertenze su batteria e caricabatteria

• Durante la ricarica l'indicatore luminoso del caricabatterie è rosso; questo signifi ca che la ricarica è normale. Quando la spia diventa verde, la ricarica è completa.
• Utilizzare solo il caricabatterie originale per caricare la batteria.
• Il caricabatterie ha una funzione di protezione da sovraccarica, se l'e-bike è carica al 100%, il caricabatterie smetterà automaticamente di caricare.
• Smaltire le batterie e le e-bike in conformità con le normative applicabili nel tuo paese.

Pacco batteria

• Non esporre le batterie ad alte temperature e non riporle in posti in cui la temperatura possa aumentare velocemente, per esempio vicino a una fi amma o alla luce diretta del sole.
• Non esporre le batterie a un eccessivo calore radiante, non gettarle nel fuoco, non smontarle e non cercare di ricaricarle se non sono ricaricabili.
• Lo smaltimento della batteria nelle fiamme, tramite schiacciamento meccanico o tagliare una batteria può provocare esplosioni.
• Lasciare una batteria in un ambiente a temperature estremamente alte può causare esplosioni i perdite del liquido o gas infi ammabile.
• Una batteria soggetta a pressione dell'aria molto bassa può causare esplosioni i perdite del liquido o gas infi ammabile.
• ATTENZIONE: Rischio di esplosione o danni all'attrezzatura, se vengono utilizzate batterie del tipo sbagliato.
• Non usare mai batterie di marche diverse insieme, né mescolare batterie vecchie con nuove.
  • Non utilizzare batterie diverse da quelle specifi cate.

Smaltimento dell'apparecchio e delle batterie

• Non smaltire questo prodotto insieme a rifi uti non differenziati. Riconsegnarlo in un punto di raccolta apposito per il RAEE (Riciclaggio di Apparecchiature Elettriche ed Elettroniche). Così facendo, contribuirete alla conservazione delle risorse e alla protezione dell'ambiente.
• La maggior parte dei paesi dell'UE regola lo smaltimento delle batterie a norma di legge. Il simbolo di riciclo appare su apparecchiature elettriche, confezioni e batterie per ricordare agli utenti di smaltirli correttamente. Gli utenti sono tenuti a utilizzare le strutture adeguate per lo smaltimento di apparecchi e batterie. Contattare il fornitore o le autorità locali per ulteriori informazioni.
• La batteria e il caricabatterie contengono materiali pericolosi. Tieni sempre la batteria e il caricabatterie lontano da bambini, animali o persone incapaci di comprendere i potenziali pericoli.

Dichiarazione CE:

• Con il presente, Sharp Consumer Electronics Poland sp. z o.o. dichiara che questo dispositivo soddisfa i requisiti essenziali e le altre disposizioni rilevanti della direttiva RED 2014/53/EU.
• Il testo completo della dichiarazione di conformità UE è disponibile seguendo il link www.sharpconsumer.com e poi entrando nella sezione di download del tuo modello e scegliendo "Dichiarazioni CE".

Cosa c'è nella scatola:

Parti dell'E-Bike

- 1 × E-bike

Scatola degli Accessori

• 1 × Guida rapida
• 1 × Guida alla garanzia
• 1 × Caricabatterie
• 2 × Pedale
• 2 × Chiavi per la batteria

Scatola degli Accessori

(Fare riferimento a 1 alla pagina 1)

Parti della bicicletta

(Fare riferimento a 2alla pagina 1)

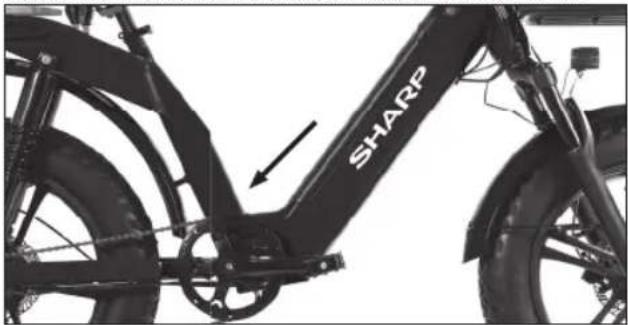

Numero del Telaio della Bicicletta

Il numero del telaio della bici è impresso sul tubo, come mostrato nella figura. Questo è l'identificativo unico della bicicletta elettrica. Quando la bici viene rubata, il numero di serie ti off re la miglior chance di recuperarla. Sarebbe una buona idea scriverlo da qualche parte o scattare una foto.

Assemblaggio della E-bike

La bici viene consegnata con il manubrio piegato. Ruota il manubrio come indicato nella sezione pertinente. Installa i pedali. Consulta la sezione pertinente per istruzioni dettagliate.

Rimuovi tutte le protezioni di trasporto prima dell'uso.

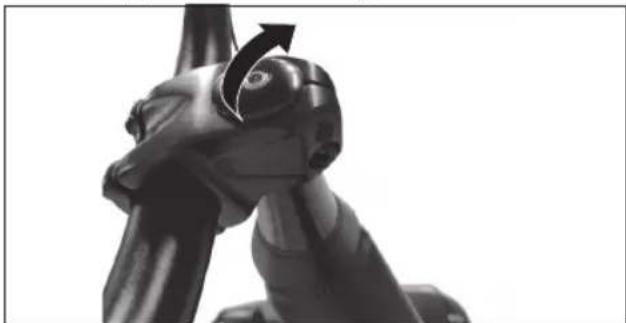

PASSAGGIO 1: Installa e regola il manubrio

a. Utilizzare una chiave a brugola da 6mm e allentare le viti per girare il manubrio perpendicolarmente alla bici, quindi serrare le viti.

b. Utilizzare una chiave a brugola da 5mm e allentare le viti per regolare il manubrio secondo le preferenze, quindi serrare le viti.

PASSAGGIO 2: Regola il reggisella

a. Rilascia il rapido rilascio del reggisella.
b. Regola l'altezza del reggisella e l'angolazione della sella per trovare la posizione di guida più comoda, facendo attenzione a non superare la linea di sicurezza minima.
c. Stringi il rapido rilascio.

MINIESTON 2015.01 2015.01

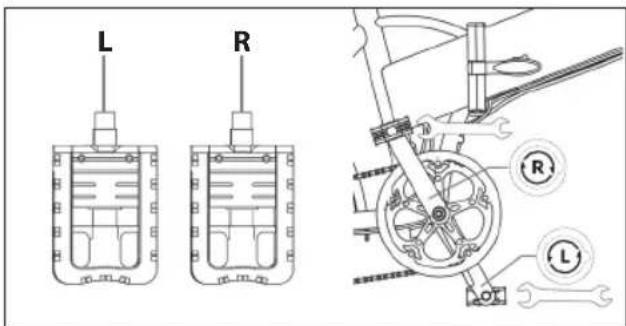

Utilizza la chiave da 15 mm per montare i pedali, come illustrato in fi gura.

L R R L

NOTA:

Il fi letto del pedale deve essere lubrifi cato prima di essere assemblato. Controlla il tappo fi nale su entrambi i pedali per identifi care il pedale sinistro e il pedale destro. Nota che il pedale destro si stringe in senso orario, mentre il pedale sinistro si stringe in senso antiorario. Assicurati che la coppia sia di circa 35 N-m.

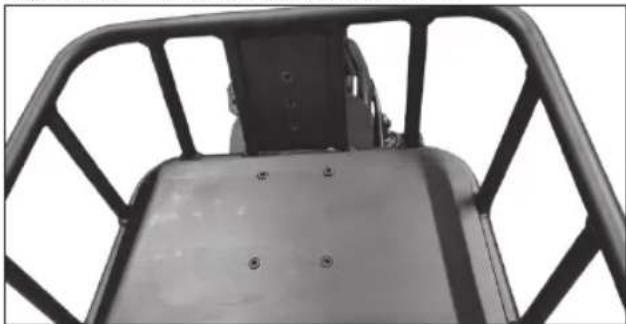

PASSAGGIO 4: Installa il portapacchi

Fissa il portapacchi al telaio della bicicletta con bulloni.

Come utilizzare la E-bike

Carica completamente la batteria prima del primo utilizzo.

Controlla regolarmente la pressione dei pneumatici per ottenere le migliori prestazioni.

Come caricare

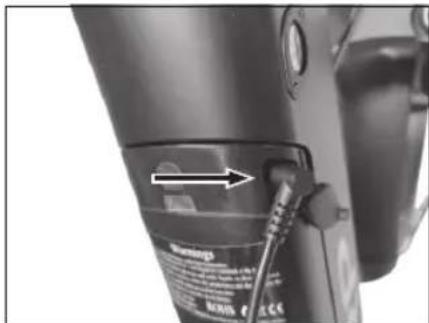

a. Apri il tappo di gomma e collega il caricabatterie alla porta di ricarica dell'e-bike. Assicurati che la porta del caricabatterie sia nella direzione data.

b. Collega il caricabatterie alla presa di corrente a muro.

c. Quando collegata al caricabatterie, la batteria inizierà a caricarsi e l'indicatore di carica sul caricabatterie diventerà rosso.

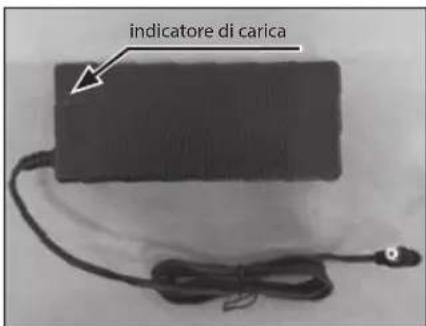

d. Dopo che la carica è completa, l'indicatore di carica diventerà verde. Rimuovi il caricabatterie quando la batteria è completamente carica.

indicatore di carica

e. Chiudi il tappo di gomma dopo la ricarica.

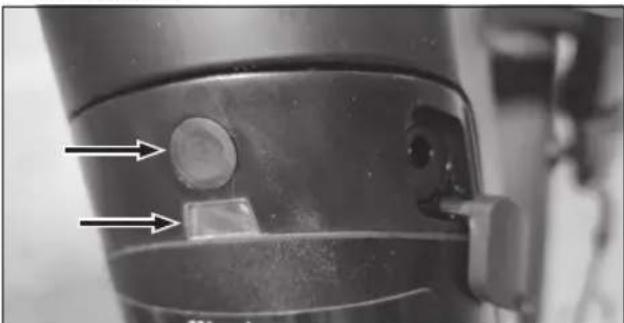

f. Per controllare il livello di carica, premi il pulsante sulla batteria. LED blu - batteria carica LED rosso - scarica

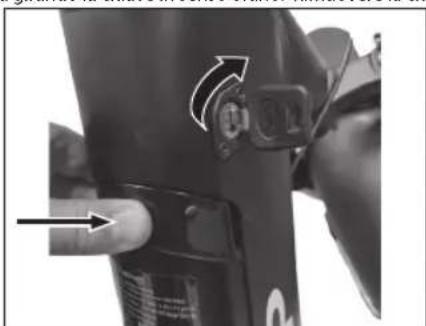

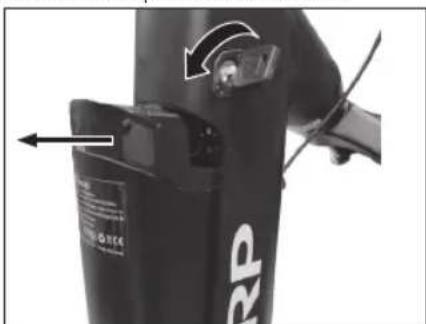

Rimuovi la batteria:

Per rimuovere la batteria, segui questi passaggi:

a. Utilizzando le chiavi fornite (appese al manubrio), inserire la chiave e girare in senso antiorario per sbloccare la batteria.

b. Per installare la batteria, posizionala nel telaio, premila saldamente e bloccarla girando la chiave in senso orario. Rimuovere la chiave.

L'Assistenza alla Pedalata

Questa bicicletta elettrica è dotata di un "sistema di pedalata assistita", composto da un motore, una batteria e un sensore di velocità.

È importante sapere che quando il sistema è acceso, il motore si impegna a fornire energia solo mentre si pedala. Quando smetti di pedalare, il motore si spegne e l'assistenza elettrica per la pedalata manca.

In tutte le biciclette a pedalata assistita il motore si spegne e l'assistenza elettrica si interrompe quando la velocità massima consentita per le biciclette elettriche di 25 km/h viene raggiunta. Quando la velocità scende al di sotto di questo valore, l'assistenza elettrica ricomincia finché non smetti di pedalare.

Come avviare una E-bike

ON/OFF

Accendi l'e-bike premendo a lungo il pulsante di accensione sul display per attivarla.

Il Motore offre cinque Modalità di Assistenza: 0-5. Premi brevemente Su + o Giù - per cambiare il livello di assistenza al pedale. L'interfaccia del display è mostrata nella fi gura.

Inizia a pedalare per attivare l'assistenza alla pedalata. Ti consigliamo di iniziare lentamente e aumentare gradualmente la velocità di pedalata.

Assistenza alla Camminata

Premendo e tenendo premuto il pulsante in basso per 3 secondi si attiva la modalità Assistenza alla Camminata. L'e-bike procederà automaticamente a una velocità di 5 km/h.

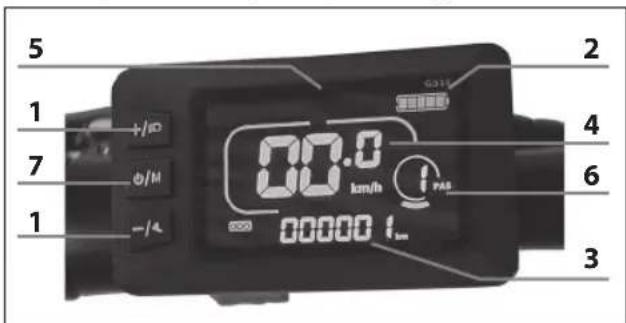

Funzioni del display:

Il display viene utilizzato per accendere la bici, regolare l'assistenza pedalata e visualizzare le seguenti informazioni:

1. Tasto Plus o Minus/Walk per cambiare i livelli di assistenza. Per accendere/spegnere le luci integrate premi il pulsante "plus" per più di 2 secondi.
2. Livello batteria.
3. ODO (distanza totale), Viaggio (distanza di un singolo viaggio), TEMPO (tempo di guida). <- Premere brevemente il pulsante M per cambiare le opzioni.
4. Current speed.
5. Codici di errore.
6. Livello PAS Ci sono 5 livelli di default: 0/1/2/3/4/5. 0 significa nessuna assistenza.
7. Tasto ON/OFF, Premendolo si cambia l'informazione sul display: VIAGGIO/TEMPO DI GUIDA/ Potenza/Chilometraggio

5 1 7 1 -1/4 00.0 km/h 00000 1m 2 4 6 3

• Pulsante di accensione – Accende e spegne la bicicletta per più di 3 secondi. (Il display si spegne automaticamente dopo qualche minuto)
  • + & - pulsante - Seleziona l'assistenza alla pedalata

Ecco le defi nizioni dei codici di errore.

Tabella dei codici di errore:

Come leggere i codici di errore indicati dal display	Descrizione
E02 Errore freno
E03 Errore del Sensore PAS (Segno di Guida)
E04 Assistenza alla Camminata
E06 Protezione a Bassa Tensione
E07 Errore motore
E09 Errore del Controller
E10 Errore di Comunicazione

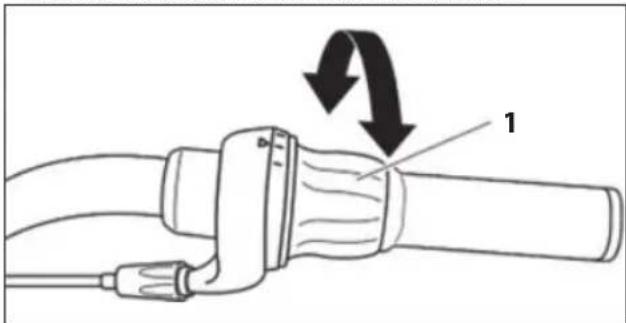

Cambia marcia

Utilizza l'impugnatura girevole sul lato destro del manubrio per azionare il deragliatore posteriore. Un indicatore di marcia inserita, marcia selezionata, è visibile accanto all'impugnatura rotante.

Per azionare il deragliatore con un'impugnatura rotante, segui questi passaggi:

a. Premi i pedali in avanti.
b. Ruota l'anello (1) a mano in senso orario per cambiare a un pignone più piccolo, dove lo sforzo di pedalata sarà maggiore.
c. Ruota l'anello del cambio a mano in senso antiorario per passare a un pignone più grande, dove lo sforzo di pedalata sarà minore.

Accendere e spegnere l'illuminazione

Per accendere ON o spegnere OFF l'illuminazione, procedi come segue: Premere e tenere premuto il pulsante "+" sul display per più di 2 secondi.

NOTE: Se usi la luce anche in pieno giorno, è più probabile che altri utenti della strada ti vedano.

Sospensione

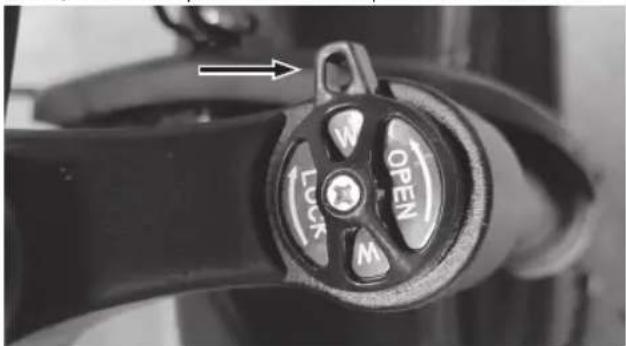

Il blocco della sospensione permette di bloccare la sospensione anteriore per migliorare l'effi cienza durante la salita. Per attivare o disattivare il blocco, ruota la manopola di controllo nella posizione desiderata.

NOTE: l'adattamento delle sospensioni posteriori richiede attrezzi specializzati. Non si raccomanda di eseguire questo adattamento da soli.

Manutenzione della batteria e del caricabatterie

BATTERIA LITIO

Al termine di ogni utilizzo della bicicletta o se la batteria è scarica, ricaricare la batteria.

Dopo un uso prolungato la capacità della batteria diminuirà lentamente. La vita media della batteria dipende dall'uso personale e dalle condizioni di stoccaggio. Anche con una corretta manutenzione, le batterie ricaricabili non sono eterne. In media, una batteria al litio rimane attiva per circa 500 cicli di carica. Si consideri, tuttavia, che con ogni ricarica la "capacità" della batteria si riduce proporzionalmente. Anche le ricariche parziali (per esempio ricarica di 1 ora) sono da considerarsi, ai fi ni del numero di cicli possibili, come una ricarica completa. Periodicamente scaricare completamente la batteria e ricaricarla.

Se la bicicletta non viene utilizzata per un lungo periodo, non lasciare la batteria collegata al caricabatterie per più di 8 ore. Lascia connettere la carica per circa 4 ore. In questo caso, non prestare attenzione alle luci del caricabatterie.

Quando la batteria è completamente scarica deve essere immediatamente ricaricata. Non lasciare la batteria scarica inutilizzata ma procedere immediatamente con un ciclo di ricarica. In questo caso, prevedere un ciclo di ricarica più lungo, di circa 6 ore, per consentire l'attivazione completa della batteria.

Si raccomanda di utilizzare la bicicletta una o due volte l'anno fi no a quando la batteria non è completamente scarica. Poi ricaricarla completamente. Questo processo ha un effetto benefico sulla durata della batteria.

Capacità della batteria sul display

Quando si accende il motore della bicicletta e si inizia a pedalare, l'icona della batteria sul display indica la carica istantanea misurata e non la reale disponibilità di carica.

In caso di percorsi in salita, quando il motore è più sollecitato, l'indicatore può mostrare una carica residua ridotta (il numero di LED accesi sul display diminuisce). A motore spento, in caso di fermata o avanzamento per inerzia (per esempio in discesa) l'indicatore può mostrare una carica disponibile maggiore (in assenza di carico sul motore la tensione della batteria aumenta).

Il momento migliore, quindi, per ottenere la quantità di carica residua è quando si raggiunge una velocità costante e su un percorso piano e diritto dopo aver stabilizzato il lavoro della batteria.

Ricarica della batteria

Ricaricare la batteria senza rimuoverla dal telaio.

Al termine di ogni utilizzo della bicicletta, riteniamo utile ricaricare sempre la batteria. Mantenere la batteria sempre carica ne prolunga la durata.

È obbligatorio utilizzare il caricabatterie fornito e seguire le istruzioni presenti su di esso. Non utilizzare caricabatterie non approvati da SHARP. Possono danneggiare la batteria e limitarne la durata. L'uso di accessori personali non forniti con la bicicletta comporta la decadenza automatica della garanzia legale.

Prima di caricare la batteria, leggere attentamente le seguenti istruzioni e seguirle durante il processo.

• Utilizzare solo il caricabatterie fornito.
• Tenere sia il caricabatterie che la batteria lontani da bambini e animali domestici.

• L'operazione di ricarica deve essere effettuata in un luogo spazioso, fresco e asciutto; lontano da fonti di calore diretto e umidità.

• Se l'operazione di carica avviene con la batteria alloggiata nella bicicletta, assicurarsi che sia stabile sul cavalletto e spenta.

• È normale che il caricabatterie si riscaldi durante la ricarica.
  • Non coprire il caricabatterie.
• Tenere le spine sempre pulite e asciutte.
  • Non bagnare il caricabatterie.
• Non usare il caricabatterie e/o la batteria se danneggiati.
• Collegare sempre prima il caricabatterie alla batteria e poi alla presa di corrente.
• Non eff ettuare la ricarica alla luce diretta del sole.
• Non usare il caricabatterie per altri scopi o per altri dispositivi.
  • Gli abbassamenti di tensione durante i cicli di carica potrebbero danneggiare la batteria.

Non lasciare la batteria collegata al caricabatterie per più di 8 ore. Se la temperatura della batteria sale troppo, si percepirà un odore sgradevole: interrompere immediatamente la carica e contattare il Centro Assistenza.

FAQ sulla batteria

È normale che la batteria si riscaldi durante la ricarica?

Sì, è normale che la batteria sia calda durante il processo di carica.

Manutenzione del caricabatterie

Seguire le seguenti istruzioni di manutenzione per il caricabatterie:

• Quando la batteria è completamente carica, scollegare prima il cavo dalla presa e poi il cavo di alimentazione della batteria.
• Conservare il caricabatterie in un luogo asciutto e pulito.
• Il caricabatterie non richiede manutenzione. Qualsiasi apertura o manomissione è vietata.

- Se si sospetta che il caricabatterie sia danneggiato, contattare il centro assistenza.

- Se il cavo è danneggiato, contattare il centro assistenza per sostituirlo.

- Se la temperatura del caricabatterie sale troppo (oltre 65°C), si percepirà un odore sgradevole: interrompere immediatamente la carica e contattare il Centro Assistenza.

Specifi che tecniche

Modello BK-UM03
Generale
Colori Nero
Dimensioni M
Velocità nominale circa 25 km/h
Autonomia in Km	con assistenza media su un percorso urbano prevalentemente pianeggiante fino a 60 km*
Intervallo di peso 38 kg
Carico massimo 100 kg
Apparecchiature elettroniche
Motore a mozzo posteriore 48 V 250 W
Motore Bicicletta a pedalata assistita con motore elettrico
Pacco batteria 48 V 13,5 Ah/648 Wh celle al litio
DISPLAY Display a colori LCD
Caricabatterie	AC 100 V - 240 V Uscita DC 52V / 2A Modello: XVE-546200 Caricabatterie intelligente
Tempo di ricarica	6 ore
Cicli di carica della batteria	circa 500
Corpo batteria	rimovibile con serratura di sicurezza
Deragliatori	Shimano REVOSHIFT 6 velocità
Imposta Frame
Telaio Lega di alluminio
Ruote
Dimensione ruote Ruote in lega da 20 pollici
Freni
Tipo di freno	freni a disco idraulici

* - L'autonomia di viaggio (circa 60 Km) della bicicletta con l'ausilio della pedalata assistita può variare in base alle diverse condizioni d'uso e ai pesi da trasportare. Questi valori possono essere influenzati dal peso dell'utente, dal tipo di percorso (salite ripide), dal trasporto di oggetti pesanti, dalla pressione delle gomme, dalle condizioni meteo avverse, nonché da frequenti fermate e ripartenze, riducendo significativamente l'autonomia di viaggio.
