ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BK-UM03 SHARP

Χρησιμοποιήστε αυτόν τον Οδηγό για τη ρύθμιοη και έναρξη χρήσης του ηλεκτρικού σας ποδηλάτου. Για πιο αναλυτική ενημέρωση για το μοντέλο του ηλεκτρικού ποδηλάτου σας, παρακαλούμε ανατρέξτε στο ηλεκτρονικό εγχειρίδιο που μπορείτε να βρείτε ακολουθώντας τον σύνδεσμο παρακάτω ή σαρώνοντας τον QR Code και αναζητώντας με το όνομα του μοντέλου BK-UM03.

Χρήσιμα εργαλεία για τη συναρμολόγηση και χρήση του ποδηλάτου (δεν περιλαμβάνονται).

Κλειδί Allen 0,12 ίντσας (3 mm)

Ανοιχτό Κλειδί 13-15

Κλειδί Allen 0,16 Ιντσας (4 mm)

Ανοιχτό Κλειδί 18-19

Κλειδί Allen μήκους 0,20 ίντσες (5 mm)

Κατσαβίδι Phillips

Αξεσουάρ (περιλαμβάνονται).

Κλειδιά κλειδώματος μπαταρίας

Οδηγός γρήγορης εκκίνησης

Φορτιστής μπαταρίας

Οδηγός εγγύησης

Πεντάλ

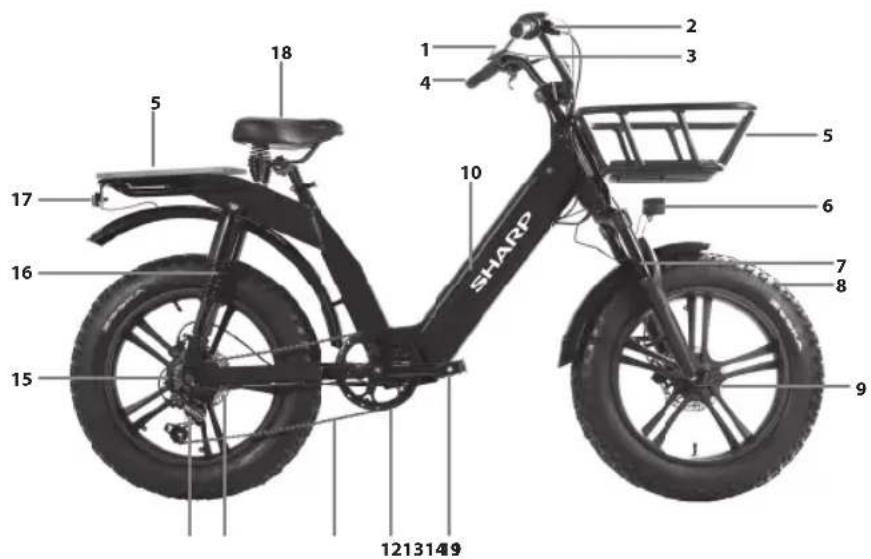

1 2 3 4 5 10 5 6 7 8 9 15 16 17 18 SHARP 1213149

1. Οθόνη:

2. Μοχλοί Φρένων

3. Τιμόνι

4. Λαβές

5. Καλάθι

6. Φως εμπρός

7. Εμπρός ανάρτηση

8. Ελαστικό

9. Δισκόφρενο

10. Συστοιχία μπαταριών

11. Πεντάλ

12. Σετ στρόφαλου

13. Αλυσίδα

14. Οπίσθιος εκτροχιαστής

15. Κινητήρας δαγκάνας

16. Πίσω ανάρτηση

17. Πίσω φως

18. Σέλα

Σημαντικές οδηγίες ασφάλειας

ΠΡΟΣΟΧΗ ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΕΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ

Διαβάστε αυτές τις οδηγίες ασφάλειας και λάβετε υπόψη τις ακόλουθες προειδοποιήσεις πριν λειτουργήσετε τη συσκευή:

Το σύμβολο του κεραυνού με το βελάκι εντός ισόπλευρου τριγώνου αποσκοπεί στην προειδοποίηση του χρήστη για την παρουσία αμόνωτης “επικίνδυνης τάσης” εντός του περιβλήματος του προϊόντος, επαρκούς μεγέθους ώστε να αποτελεί κίνδυνο ηλεκτροπληξίας.

Το βαυμαστικό εντός ισόπλευρου τριγώνου αποσκοπεί στην προειδοποίηση του χρήστη για την παρουσία σημαντικών οδηγιών λειτουργίας και συντήρησης (σέρβις) στα έντυπα που συνοδεύουν τη συσκευή.

Αυτό το σύμβολο σημαίνει ότι το προϊόν πρέπει να απορρίπτεται με φιλικό προς το περιβάλλον τρόπο και όχι μαζί με οικιακά απορρίμματα.

Τάση εναλλασσόμενου ρεύματος

Εξοπλισμός κλάσης II

Για την αποφυγή φωτιάς, έχετε πάντοτε σε απόσταση από το προϊόν αυτό κεριά ή άλλου είδους φλόγες.

ΣΗΜΑΝΤΙΚΟ: Διαβάστε προσεκτικά τις παρακάτω οδηγίες και φυλάξτε τις για μελλοντική αναφορά.

ΠΡΟΣΟΧΗ: Φορέστε προστατευτικό κράνος! Για να μειώσετε τον κίνδυνο τραυματισμού, φορέστε ένα κατάλληλο κράνος όταν οδηγείτε!

Κίνδυνος ατυχήματος και τραυματισμού

• Η λανθασμένη χρήση του ηλεκτρικού ποδηλάτου λόγω ανεπαρκούς γνώσης μπορεί να προκαλέσει ατύχημα. Παρακαλούμε εξοικειωθείτε με τα χαρακτηριστικά του ηλεκτρικού ποδηλάτου πριν από την οδήγηση.
  • Εξοικειωθείτε εκ των προτέρων με τον μοχλό των φρένων, εάν δεν γνωρίζετε επαρκώς τη θέση των μπροστινών και πίσω φρένων. Παρακαλούμε επίσης να προσαρμόσετε ανάλογα πριν από την οδήγηση. Παρακαλούμε επίσης να προβείτε σε αντίστοιχες ρυθμίσεις πριν από την οδήγηση.
• Παρακαλώ βεβαιωθείτε ότι τα φρένα είναι σωστά ρυθμισμένα και λειτουργούν καλά.

ΠΡΟΣΟΧΗ: Ο εξοπλισμός μπορεί να μην είναι πλήρως σφιχτός, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε βίδες, μέτρια, τον μπροστινό άξονα τροχού, τον πίσω τροχό, τα μηχανισμούς τιμονιού (τιμόνι, βλαστός), το σύστημα φρένων, το σύστημα οδήγησης, τα πεντάλ, κλπ. Για να μειώσετε τον κίνδυνο τραυματισμού, βεβαιθείτε ότι όλο το υλικό του ποδηλάτου είναι καλά και σωστά κλειδωμένο στη θέση του και ότι δεν υπάρχει απώλεια εξοπλισμού, θραύση ή άλλου είδους ζημιά.

ΠΡΟΣΟΧΗ: Αυτό το ποδήλατο είναι σχεδιασμένο για ενήλικες. Τα παιδιά μπορούν να το χρησιμοποιήσουν μόνο υπό την επίβλεψη ενηλίκων.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, βεβαιωθείτε

ότι το ποδήλατο και οποιαδήποτε από τις δομές του δεν είναι εντός του επιτεύγματος των παιδιών κάτω των 3 ετών.

ΠΡΟΣΟΧΗ: Μπορεί να προκληθεί ζημιά στα εξαρτήματα λόγω ακατάλληλης χρήσης του ποδηλάτου.

Κίνδυνος ατυχήματος και τραυματισμού!

• Μην περνάτε πάνω από ράμπες ή σωρούς με το ποδήλατο.
• Μην οδηγείτε αυτό το ποδήλατο σε διασχίσεις χώρας.
• Μην οδηγείτε το ποδήλατο πάνω από σκάλες, βράχους ή άλλα σκαλοπάτια με ύψος μεγαλύτερο από 15 εκατοστά.

Οι ακατάλληλες προσθήκες ή τροποποιήσεις στο ποδήλατο και τα λανθασμένα αξεσουάρ μπορούν να προκαλέσουν δυσλειτουργία στο ποδήλατο.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, μην προσθέτετε επιπλέον αξεσουάρ που δεν έχουν αγοραστεί από τον πωλητή ή χωρίς να έχετε λάβει άδεια από τον πωλητή, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε καθίσματα ασφαλείας για παιδιά, τρέίλερ κ.λπ.

ΠΡΟΣΟΧΗ: Μην οδηγείτε το ποδήλατο με επικίνδυνο τρόπο.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, οδηγήστε το ποδήλατο μόνο με τον σωστό τρόπο. Βεβαιwθείτε ότι μπορείτε να ελέγξετε το ποδήλατο και μην προσπαθείτε επικίνδυνες ενέργειες, συμπεριλαμβανομένων αλλά όχι περιορισμένων στην οδήγηση χωρίς χέρια, αλματών και wheelies. Βεβαιwθείτε ότι έχετε τη δυνατότητα ελέγχου του ποδηλάτου και αποφύγετε επικίνδυνες ενέργειες.

ΚΙΝΔΥΝΟΣ: Η έλλειψη συντήρησης του ποδηλάτου παρουσιάζει κίνδυνο ατυχήματος και τραυματισμού

Ελέγξτε το ποδήλατο πριν από κάθε βόλτα, συμπεριλαμβανομένων αλλά όχι περιορισμένων στη λειτουργία των φρένων, τη φθορά και την πίεση των ελαστικών, την κατάσταση των βιδών και των ξηρών καρπών, το τιμόνι και την τάση των ακτίνων.

Εάν ακούσετε οποιοδήποτε ασυνήθιστο θόρυβο κατά τη διάρκεια της οδήγησης, σταματήστε αμέσως και ελέγξτε ολόκληρο το ποδήλατο. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι συμμορφώνεστε πλήρως με τον τοπικό νόμο. Κίνδυνος προστίμων και κατάσχεσης!

Πριν οδηγήσετε το ποδήλατο, βεβαιωθείτε ότι το ποδήλατο συμμορφώνεται με τα πρότυπα του τοπικού σας νόμου.

Οι ανακλαστήρες δεν αποτελούν υποκατάστατο των απαιτούμενων φώτων. Η οδήγηση στην αυγή, στο σούρουπο, τη νύχτα ή σε άλλες περιόδους χαμηλής ορατότητας χωρίς ένα κατάλληλο σύστημα φωτισμού ποδηλάτου και χωρίς ανακλαστήρες είναι επικίνδυνη και μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Εάν το ποδήλατό σας δεν ταιριάζει σωστά, μπορεί να χάσετε τον έλεγχο και να πέσετε.

Οι βίδες που είναι πολύ σφιχτές μπορούν να τεντώνονται και να παραμορφώνονται.

Μην εκθέτετε την μπαταρία σας σε υψηλές θερμοκρασίες.

Η οδήγηση με λανθασμένα ρυθμισμένα φρένα ή φθαρμένα τακάκια φρένων είναι επικίνδυνη και μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Μην φουσκώνετε ποτέ το ελαστικό πέραν της μέγιστης πίεσης που αναγράφεται στο πλάι του ελαστικού ή της ζάντας. Εάν η μέγιστη πίεση της ζάντας είναι χαμηλότερη από την μέγιστη πίεση του ελαστικού, χρησιμοποιείτε πάντα την χαμηλότερη τιμή. Υπερβαίνοντας την συνιστώμενη μέγιστη πίεση μπορεί να προκαλέσει την αποκόλληση του

ελαστικού από την ζάντα ή να προκαλέσει ζημιά στη ζάντα, με αποτέλεσμα ζημιά στο ποδήλατο και τραυματισμό του ποδηλάτου και των περαστικών.

Ο πιο ασφαλής τρόπος για να φουσκώσετε το ποδηλατικό ελαστικό στη σωστή πίεση είναι με μια αντλία που έχει ενωματωμένο μανόμετρο. Η εφαρμογή των φρένων υπερβολικά σκληρά ή απότομα μπορεί να κλειδώσει έναν τροχό, προκαλώντας απώλεια ελέγχου και πτώση. Η αιφνίδια ή υπερβολική εφαρμογή του μπροστινού φρένου μπορεί να ανατρέψει τον αναβάτη από τα χειριστήρια, με αποτέλεσμα σοβαρό τραυματισμό ή θάνατο.

Σταματήστε αμέσως τη διαδικασία φόρτισης αν παρατηρήσετε παράξενη μυρωδιά ή καπνό.

• H SHARP δεν είναι υπεύθυνη για τραυματισμούς/θάνατο που προκαλείται από ακατάλληλη χρήση.
• H Sharp dev eïvai unéúθυνη αν dev συμμορφώνεστε με τους τοπικούς κανονισμούς και περιορισμούς.

• Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από ακατάλληλη χρήση της συσκευής, ειδικά σε περίπτωση χρήσης για μη οικιακούς σκοπούς και τροποποιήσεις και / ή προσαρμογές που είναι απαραίτητες για χώρες ή περιοχές, για τις οποίες δεν σχεδιάστηκε αρχικά.
- Πάντα τηρείτε τους τοπικούς κανόνες κυκλοφορίας και τους εθνικούς νόμους και κανονισμούς κατά τη χρήση του ηλεκτρικού σας ποδηλάτου.
- Πάντα να τηρείτε το τοπικό όριο ταχύτητας. ΜΗΝ υπερβαίνετε το όριο ταχύτητας για το ηλεκτρικό σας ποδήλατο.
• Φοράτε πάντοτε εξοπλισμό προστασίας κατά τη χρήση.
• Φοράτε πάντα κράνος ασφαλείας όταν οδηγείτε το ηλεκτρικό σας ποδήλατο.
- Οδηγείτε πάντοτε κρατώντας το τιμόνι και με τα δύο χέρια, ποτέ μην οδηγείτε μόνο με το ένα χέρι.
- Μην οδηγείτε υπό κακές καιρικές συνθήκες.
- Μην χρησιμοποιείτε αυτό το ηλεκτρικό ποδήλατο για να εκτελέσετε κόλτα ή επικίνδυνες ασκήσεις. Είναι ένα ποδήλατο σχεδιασμένο για οικιακή χρήση. Είναι ένα ποδήλατο σχεδιασμένο για οικιακή χρήση.
- Μη μεταφέρετε άτομα ή αντικείμενα όπως σακούλες.
- Οδηγείτε αργά σε πολυσύχναστα μέρη.
- Διασφαλίστε πως όλες οι βίδες και τα δεσίματα είναι σφιχτά και φυσιολογικά πριν από τη χρήση.
- Βεβαιωθείτε ότι ο αναδιπλούμενος άξονας εισέρχεται στην υποδοχή όταν αναδιπλώνετε το ηλεκτρικό ποδήλατο.
- Μην οδηγείτε σε ανώμαλο δρόμο, σε νερό, ή σε πάγο.
- Μην κάνετε ελιγμούς σε συνθήκες κίνησης και μην μετακινείστε με τρόπο απρόβλεπτο για τα άλλα άτομα.
- Μην οδηγείτε το ηλεκτρικό ποδήλατο εάν βρίσκεστε εκτός των ορίων ηλικίας της χώρας.
- Μην οδηγείτε το ηλεκτρικό ποδήλατο πάνω από το νόμιμο όριο ταχύτητας για ηλεκτρικά ποδήλατα στη χώρα σας.
- Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν είναι κατεστραμμένο.
- Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν η μπαταρία εκπέμπει περίεργη μυρωδιά και/ή θερμαίνεται.
- Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν διαρρέει υγρό από αυτό, αποφύγετε την επαφή και τοποθετήστε το εκτός της εμβέλειας των παιδιών.
- Πριν από τη χρήση, βεβαιωθείτε ότι το ηλεκτρικό ποδήλατο δεν έχει ζημιά. Μην οδηγήσετε αν υπάρχει οποιαδήποτε ζημιά.
- Βεβαιωθείτε ότι έχετε διαβάσει όλο αυτό το Εγχειρίδιο Χρήσης πριν χρησιμοποιήσετε το ηλεκτρικό ποδήλατο.
- Μάθετε πώς να οδηγείτε το ηλεκτρικό σας ποδήλατο πριν το χρησιμοποιήσετε σε δημόσιο χώρο.
- Αυτό το ηλεκτρικό ποδήλατο μπορεί να αναγνωριστεί από το μοντέλο και τον σειριακό αριθμό που βρίσκονται στην πινακίδα αξιολόγησης.
- Η προώθηση επιτυγχάνεται μέσω ηλεκτροκινητήρα που βρίσκεται στον κινητήριο τροχό.
- Μόνο ένα άτομο μπορεί να οδηγεί το ηλεκτρικό ποδήλατο.
- Μην τροπολοιείτε αυτό το ηλεκτρικό ποδήλατο με κανέναν τρόπο.
- Μη χρησιμοποιείτε οποιαδήποτε εξαρτήματα ή αξεσουάρ εκτός και αν συστήνονται ή εγκρίνονται από τη SHARP.
- Οδηγήστε το ηλεκτρικό ποδήλατο σε επίπεδες επιφάνειες. Μην υπερβαίνετε την προδιαγεγραμμένη κλίση.
- Η υπερβολική χρήση θα μειώσει τη διάρκεια ζωής αυτού του ηλεκτρικού ποδηλάτου.
- Προσοχή, τα φρένα και τα σχετικά εξαρτήματα μπορεί να θερμανθούν κατά τη χρήση. Μην τα αγγίζετε μετά τη χρήση. Μην αγγίζετε μετά τη χρήση.

Προειδοποιήσεις μπαταρίας και φορτιστή

• Μην ενεργοποιείτε το ηλεκτρικό ποδήλατο κατά τη διάρκεια της φόρτισης.
• Αφού φορτιστεί πλήρως η μπαταρία, αποσυνδέστε το καλώδιο φόρτισης.
• Η ένδειξη μπαταρίας στην οθόνη εμφανίζει την υπόλοιπη διάρκεια της μπαταρίας.
• Όταν η μπαταρία είναι χαμηλή, μπορεί να μειωθεί η ηλεκτρική υποβοήθηση. Συνιστάται να αρχίσετε φόρτιση στο 20-40% της φόρτισης.
  • Φορτίζετε την μπαταρία μετά από κάθε χρήση.
• Αν το ηλεκτρικό ποδήλατο δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, φορτίστε το τουλάχιστον μία φορά τον μήνα. Σημειώστε ότι

αν η μπαταρία δεν φορτιστεί για μεγάλο χρονικό διάστημα, θα εισέλθει σε κατάσταση αυτοπροστασίας και δεν θα μπορεί να φορτιστεί. Σε αυτήν την περίπτωση, παρακαλώ επικοινωνήστε με τον αντιπρόσωπό σας.

• Κατά τη φόρτιση, συνδέστε τον φορτιστή στη θύρα φόρτισης πριν τον συνδέστε στην πρίζα στον τοίχο.
• Κατά τη φόρτιση, η ενδεικτική λυχνία του φορτιστή είναι κόκκινη. Αυτό σημαίνει πως η φόρτιση εξελίσσεται κανονικά. Όταν η ενδεικτική λυχνία γίνει πράσινη, η φόρτιση έχει ολοκληρωθεί. Όταν η ενδεικτική λυχνία γίνει πράσινη, η φόρτιση έχει ολοκληρωθεί.
• Χρησιμοποιείτε μόνο τον αυθεντικό φορτιστή για να φορτίζετε την μπαταρία.
• Ο φορτιστής έχει λειτουργία προστασίας από υπερφόρτωση, εάν το ηλεκτρικό ποδήλατο είναι φορτισμένο κατά 100%, ο φορτιστής θα σταματήσει αυτόματα τη φόρτιση.
• Απορρίψτε τις μπαταρίες και τα ηλεκτρικά ποδήλατα σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα σας.

Μπαταρίες

• Μην εκθέτετε τις μπαταρίες σε υψηλές θερμοκρασίες και μην τις τοποθετείτε σε θέσεις όπου η θερμοκρασία μπορεί να αυξηθεί γρήγορα, π.χ. κοντά σε φωτιά ή σε άμεσο ηλιακό φως.
• Μην εκθέτετε τις μπαταρίες σε υπερβολική ακτινοβολία θερμότητας, μην τις πετάτε στη φωτιά, μην τις αποσυναρμολογείτε και μηνΜην προσπαθείτε να φορτίσετε μη επαναφορτιζόμενες μπαταρίες θα μπορούσαν να διαρρέουν ή να εκραγούν.
- Η απόρριψη μπαταρίας σε φωτιά ή η μηχανική σύνθλιψη ή κοπή μπαταρίας μπορεί να οδηγήσουν σε έκρηξη.
• Η διατήρηση μπαταρίας σε περιβάλλον με εξαιρετικά υψηλή θερμοκρασία περιβάλλοντος μπορεί να έχει ως αποτέλεσμα έκρηξη ή τη διαρροή εύφλεκτου υγρού ή αερίου.
- Μπαταρία που υπόκειται σε εξαιρετικά χαμηλή ατμοσφαιρική πίεση μπορεί να έχει ως αποτέλεσμα έκρηξη ή τη διαρροή εύφλεκτου.
- ΠΡΟΣΟΧΗ:Κίνδυνος έκρηξης ή ζημιάς στον εξοπλισμό, εάν χρησιμοποιηθούν λάθος τύποι μπαταριών.
- Ποτέ μη χρησιμοποιείτε διαφορετικές μπαταρίες μαζί ή αναμιγνύετε μαζί νέες και παλιές μπαταρίες.
- Μη χρησιμοποιείτε μπαταρίες πέραν εκείνων που προσδιορίζονται.

Απόρριψη του εξοπλισμού και των μπαταριών

• Μην απορρίπτετε αυτό το προϊόν ή τις μπαταρίες του ως μη διαχωρισμένα δημοτικά απόβλητα. Επιστρέψτε το σε καθορισμένο σημείο συλλογής για ανακύκλωση WEEE σύμφωνα με την τοπική νομοθεσία. Με αυτόν τον τρόπο, θα συμβάλλετε στη διατήρηση των πόρων και την προστασία του περιβάλλοντος.
• Οι περισσότερες χώρες της ΕΕ ρυθμίζουν την απόρριψη των μπαταριών βάσει νόμου. Ένα σύμβολο ανακύκλωσης εμφανιζεται σε ηλεκτρικό εξοπλισμό, συσκευασίες και μπαταρίες για να θυμίσει στους χρήστες να απορρίπτουν σωστά αυτά τα αντικείμενα. Οι χρήστες απαιτείται να χρησιμοποιούν τις υφιστάμενες μονάδες επιστροφής χρησιμοποιημένου εξοπλισμού και μπαταριών. Επικοινων μεταπωλητή σας ή τις τοπικές αρχές για περισσότερες πλη
• Η μπαταρία και ο φορτιστής περιέχουν επικίνδυνα υλικά. Φροντίστε πάντα να τα κρατάτε μακριά από παιδιά, ζώα ή άτομα που δεν κατανοούν τους πιθανούς κινδύνους.

Δήλωση CE:

• Με το παρόν, η Sharp Consumer Electronics Poland sp. z o.o. δηλώνει πως αυτός ο εξοπλισμός συμμορφώνεται με τις ουσιαστικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας Radioεξοπλισμού 2014/53/ΕΕ.
  • Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο ακολουθώντας τον σύνδεσμο www.sharpconsumer.com και στη συνέχεια εισέρχεστε στην ενότητα λήψης του μοντέλου σας και επιλέγετε "Δηλώσεις CE".

www.sharpconsumer.com/ contact/

Τι περιέχεται στο κουτί:

Εξαρτήματα Ε-Bike

• 1 × Нлектрико подήлато

Κουτί Αξεσουάρ

• 1 × Οδηγός γρήγορης εκκίνησης
• 1 × Οδηγός Εγγύησης
• 1 × φορτιστής
• 2 × Πεντάλ
• 2 × Κλειδιά μπαταρίας

Κουτί Αξεσουάρ

(Ανατρέξτε στο έστη σελίδα 1)

Εξαρτήματα Ποδηλάτου

(Ανατρέξτε στο 2στη σελίδα 1)

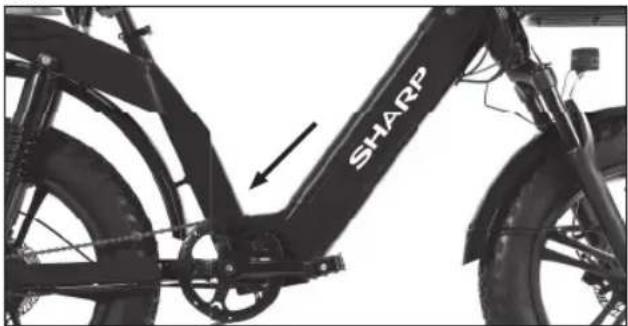

Αριθμός Πλαισίου Ποδηλάτου

Ο αριθμός πλαισίου του ποδηλάτου βρίσκεται χαραγμένος στο σωλήνα, όπως φαίνεται στην εικόνα. Αυτός είναι ο μοναδικός αναγνωριστικός κωδικός του ηλεκτρικού ποδηλάτου. Όταν κλαπεί το ποδήλατο, ο αριθμός σειράς σας δίνει την καλύτερη ελπίδα για ανάκτησή του. Θα ήταν καλή ιδέα να το γράψετε κάπου ή να τραβήξετε μια φωτογραφία του.

Συναρμολόγηση του ηλεκτρικού ποδηλάτου

Το ποδήλατο παραδίδεται με την τιμονιέρα διπλωμένη. Γυρίστε το τιμόνι όπως υποδεικνύεται στη σχετική ενότητα. Εγκαταστήστε τα πεντάλ. Ανατρέξτε στη σχετική ενότητα για λεπτομερείς οδηγίες. Αφαιρέστε όλες τις προστασίες, μεταφοράς πριν τη χρήση.

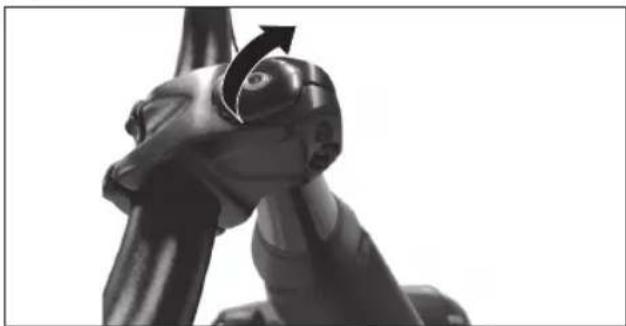

BHMA 1: Εγκαταστήστε και ρυθμίστε το τιμόνι

a. Χρησιμοποιήστε 6mm àλεν (κλειδί) και χαλαρώστε τις βίδες για να γυρίσετε το τιμόνι κάθετα προς το ποδήλατο, στη συνέχεια σφίξτε τις βίδες.

b. Χρηοιμοποιήστε 5mm άλεν (κλειδί) και χαλαρώστε τις βίδες για να ρυθμίσετε το τιμόνι στην προτίμησή σας, στη συνέχεια σφίξτε τις βίδες.

BHMA 2: Puθμίστε το σέλας

a. Απελευθερώστε την γρήγορη απελευθέρωση του σέλας.
b. Ρυθμίστε το ύψος του σέλας και τη γωνία της σέλας για να βρείτε την πιο άνετη θέση οδήγησης, παρακαλώ προσέξτε να μην υπερβείτε τη γραμμή ασφαλούς κλίμακας.
c. Σφίξτε την γρήγορη απελευθέρωση.

MINIMUM ONION 01.5 JUL.81

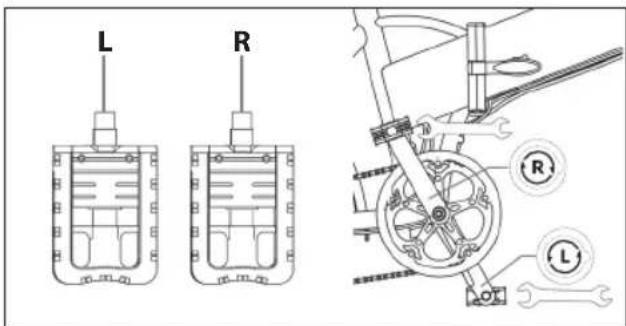

BHMA 3: Εγκαταστήστε τα πεντάλ

Χρησιμοποιήστε το κλειδί 15 mm για να τοποθετήσετε τα πεντάλ, όπως φαίνεται στην εικόνα.

L R R L

ΣΗΜΕΙΩΣΕΙΣ:

Ο σπείρωμα του πεταλιού πρέπει να είναι λιπαρό πριν τη συναρμολόγηση. Ελέγξτε το τελικό καπάκι σε κάθε πεντάλ για να αναγνωρίσετε το αριστερό πεντάλ και το δεξί πεντάλ. Παρακαλώ σημειώστε ότι το δεξί πετάλι θα σφίγγεται δεξιόστροφα, ενώ το αριστερό πετάλι θα σφίγγεται αριστερόστροφα. Βεβαιωθείτε ότι η ροπή είναι περίπου 35 N·m.

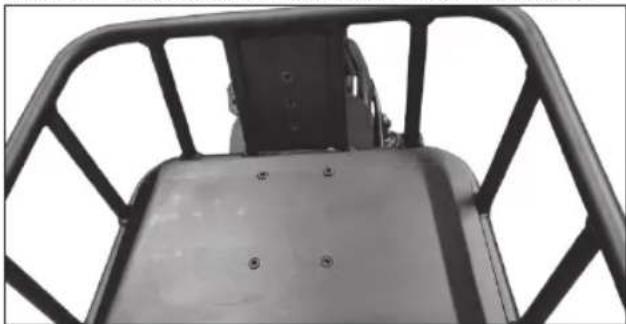

BHMA 4: Εγκαταστήστε την σχάρα αποσκευών

Στερεώστε την σχάρα αποσκευών στο πλαίσιο του ποδηλάτου με βίδες.

Πώς να χρησιμοποιήσετε το ηλεκτρικό ποδήλατο

Φορτίστε πλήρως την μπαταρία πριν την πρώτη χρήση.

Ελέγχετε τακτικά την πίεση των ελαστικών για καλύτερη απόδοση.

Πώς να φορτίσετε

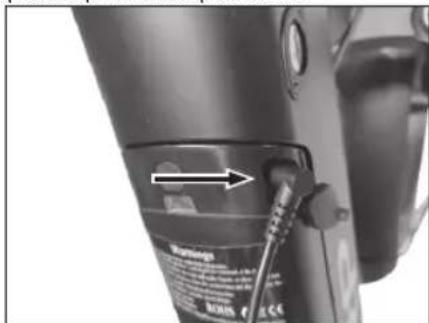

a. Ανοϊξτε το λαστιχένιο καπάκι και συνδέστε τον φορτιστή στη θύρα φόρτισης του ηλεκτρικού ποδηλάτου. Βεβαιωθείτε ότι η θύρα του φορτιστή είναι στην κατεύθυνση που δίνεται.

b. Συνδέστε τον φορτιοτή στην πρίζα του τοίχου.

c. Όταν συνδεθεί στον φορτιστή μπαταρίας, η μπαταρία θα αρχίσει να φορτίζεται και ο δείκτης φόρτισης στον φορτιστή θα γίνει κόκκινος.

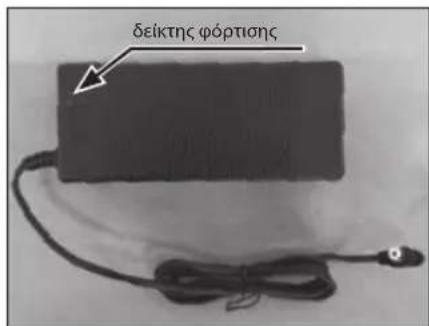

d. Μετά την ολοκλήρωση της φόρτισης, ο δείκτης φόρτισης θα γίνει πράσινος. Αφαιρέστε τον φορτιστή μπαταρίας όταν η φόρτιση ολοκλήρωθεί.

δείκτης φόρτισης

e. Κλείστε το καπάκι από λάστιχο μετά τη φόρτιση.

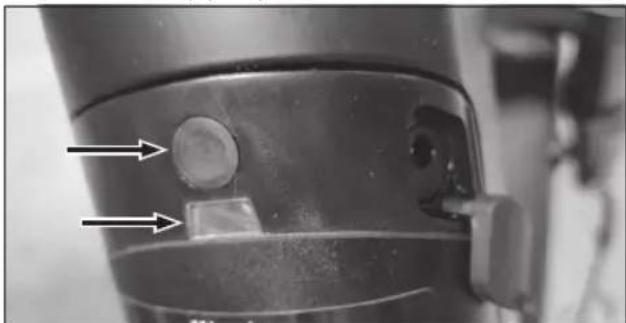

f. Για να ελέγξετε το επίπεδο φόρτισης, πατήστε το κουμπί πάνω στην μπαταρία.

Μπλε LED - μπαταρία φορτισμένη Κόκκινο LED - αποφόρτιστη

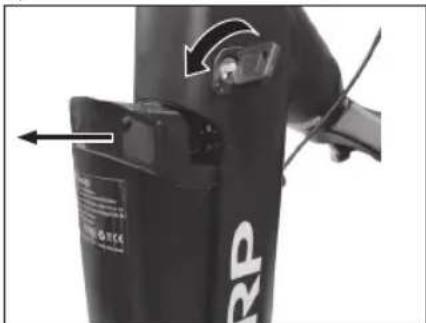

Αφαιρέστε τη μπαταρία:

Για να αφαιρέσετε τη μπαταρία, ακολουθήστε τα εξής βήματα:

a. Χρησιμοποιώντας τα παρεχόμενα κλειδία (κρεμασμένα στο τιμόνι), εισάγετε το κλειδί και γυρίστε αριστερόστροφα για να ξεκλειδώσετε την μπαταρία.

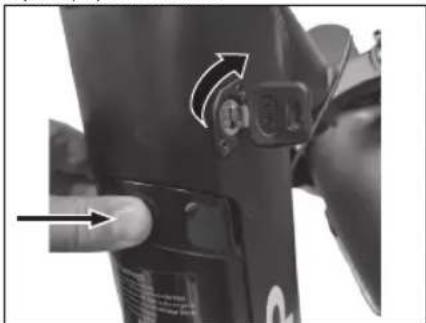

b. Για να εγκαταστήσετε την μπαταρία, τοποθετήστε την στο πλαίσιο, πιέστε την καλά και ασφαλίστε την περιστρέφοντας το κλειδί δεξιόστροφα. Αφαιρέστε το κλειδί.

Ηλεκτρική Υποβοήθηση Ποδηλασίας

Αυτό το ηλεκτρικό ποδήλατο είναι εξοπλισμένο με σύστημα "υποβοήθησης ποδηλασίας", που αποτελείται από κινητήρα, μπαταρία και αιοθητήρα ταχύτητας.

Είναι σημαντικό να γνωρίζετε ότι όταν το υύστημα είναι ενεργοποιημένο, ο κινητήρας αναλαμβάνει να παρέχει ενέργεια μόνο όταν πεταλάρετε. Όταν σταματήσετε να πεταλάρετε, ο κινητήρας απενεργοποιείται και η ηλεκτρική υποβοήθηση λείπει.

Σε όλα τα ποδήλατα με υποβοήθηση ποδηλασίας, ο κινητήρας απενεργοποιείται και η ηλεκτρική υποβοήθηση σταματά όταν επιτευχθεί η μέγιστη επιτρεπτή ταχύτητα των 25 χλμ/ώρα.

Όταν η ταχύτητα πέσει κάτω από αυτή την τιμή, η ηλεκτρική υποβοήθηση ξεκινά ξανά μέχρι να σταματήσετε το ποδήλατο.

Πώς να ξεκινήσετε ένα ηλεκτρικό ποδήλατο

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Ενεργοποιήστε το ηλεκτρικό ποδήλατο πατώντας μακρά το κουμπί ενεργοποίησης στην οθόνη.

Ο κινητήρας προσφέρει πέντε Λειτουργίες Βοήθειας: 0-5 Πιέστε σύντομα Πάνω + ή Κάτω - για να αλλάξετε το επίπεδο βοήθειας πεντάλ. Η διεπαφή της οθόνης εμφανίζεται στη φιγούρα.

Εξκινήσε το πετάλι για να ενεργοποιηθεί η υποβοήθηση πεντάλ. Συστήνουμε να ξεκινήσετε αργά και να αυξήσετε σταδιακά την ταχύτητα πετάλ σας.

Βοήθεια Περπατήματος

Πατήστε και κρατήστε το κουμπί κάτω για 3 δευτερόλεπτα για ενεργοποίηση Walk-Assist Mode. Το ηλεκτρικό ποδήλατο θα κινείται αυτόματα με ταχύτητα 5 χλμ/ώρα.

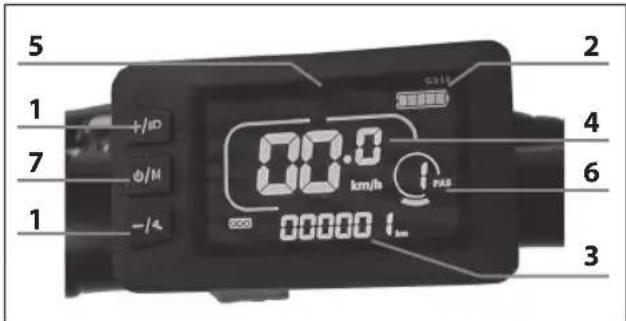

Προβολή λειτουργιών:

Μέσω της οθόνης ενεργοποιείτε και απενεργοποιείτε το ποδήλατο, ρυθμίζετε την υποβοήθηση πεταλιού και βλέπετε τις ακόλουθες πληροφορίες:

1. Πλήκτρο Πλην ή Σύμβολο για αλλαγή επιπέδων υποβοήθησης. Για να ενεργοποιήσετε ή να απενεργοποιήσετε τα ενσωματωμένα φώτα, πατήστε το κουμπί "πλην" για πάνω από 2 δευτερόλεπτα.
2. Επίπεδο μπαταρίας.
3. ODO (ολική απόσταση), Trip (απόσταση μεμονωμένης διαδρομής), Χρόνος Διαδρομής (χρόνος οδήγησης). <- Πατήστε σύντομα το κουμπί Μ για αλλαγή επιλογών.
4. Τρέχουσα ταχύτητα.
5. Κωδικοί σφάλματος.
6. Επίπεδο ΠΑΣ υπάρχουν 5 επίπεδα εξ οριομού: 0/1/2/3/4/5. 0 σημαίνει χωρίς δύναμη υποβοήθησης.
7. Πλήκτρο ON/OFF, η πίεση αλλάζει τις πληροφορίες στην οθόνη: Οδρός/TRIP/Ενέργεια/Χιλιομετρική απόσταση

5 1 +/-0 7 φ/M -/+4 00.0 km/h 00000 1km 2 4 6 3

• κουμπί ενεργοποίησης – Ενεργοποιεί και απενεργοποιεί το ποδήλατο για πάνω από 3 δευτερόλεπτα. (Η οθόνη απενεργοποιείται αυτόματα μετά από λίγα λεπτά.)
• + & - κουμπί - Επιλέγει την βοήθεια πεντάλ

Εδώ είναι οι ορισμοί των κωδικών σφάλματος.

Πίνακας Κωδικών Σφάλματος:

Πώς να διαβάσετε τους κωδικούς σφάλματος που εμφανίζονται από την οθόνη.	Περιγραφή
Ε02 Σφάλμα φρένου
Ε03 Σφάλμα Αισθητήρα PΑS (Σήμα Οδήγησης)
Ε04 Βοήθεια Περπατήματος
Ε06 Προστασία Χαμηλής Τάσης
Ε07 Σφάλμα Κινητήρα
Ε09 Σφάλμα Ελεγκτή
Ε10 Σφάλμα Επικοινωνίας

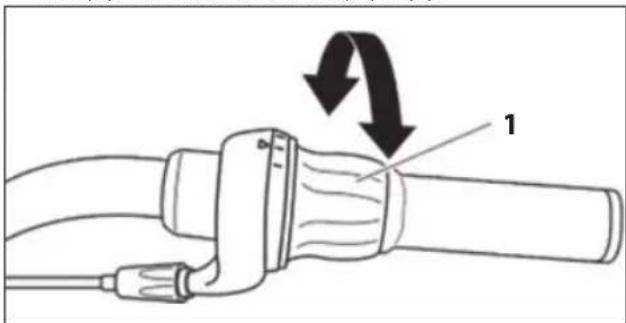

Αλλάξτε ταχύτητες

Χρησιμοποιήστε το στριφτάρι στην δεξιά πλευρά του τιμονιού για να λειτουργήσετε τον οπίσθιο εκτροχιαστή. Ένας δείκτης εμπλοκής ταχυτήτων, επιλεγμένος ταχυτήτων, είναι ορατός δίπλα στο περιστροφικό τιμόνι.

Για να λειτουργήσετε τον εκτροχιαστή με το στριφτάρι, ακολουθήστε τα εξής βήματα:

a. Πιέστε τα πετάλια προς τα εμπρός.
b. Περιστρέψτε το δακτυλίδι (1) με το χέρι δεξιόστροφα για να αλλάξετε σε ένα μικρότερο γρανάζι, όπου η προσπάθεια πέταλου θα είναι μεγαλύτερη.
c. Γυρίστε το δαχτυλίδι αλλαγής ταχυτήτων με το χέρι αντίθετα προς τις δείκτες του ρολογιού για να μετακινηθείτε σε ένα μεγαλύτερο γρανάζι, όπου η προσπάθεια πέταλου θα είναι μικρότερη.

Άνοιγμα και κλείσιμο φωτισμού

Για να ενεργοποιήσετε το φωτισμό ΟΝ ή OFF, προχωρήστε ως εξής: Πατήστε και κρατήστε το κουμπί "+" στην οθόνη για πάνω από 2 δευτερόλεπτα.

ΣΗΜΕΙΩΣΕΙΣ: Η χρήση του φωτός ακόμη και κατά την ημέρα μπορεί να κάνει τους υπόλοιπους χρήστες να σας δουν καλύτερα.

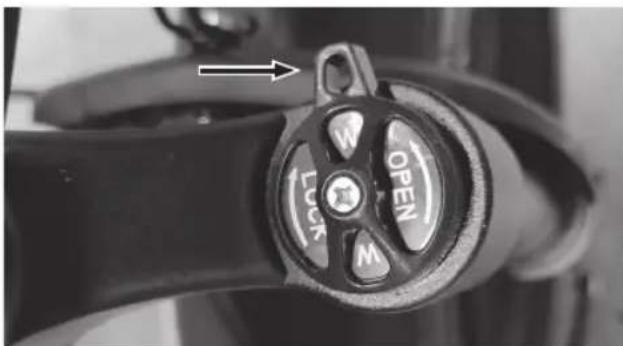

Ανάρτηση

Το κλείδωμα της ανάρτησης επιτρέπει το εμπρός ανάρτησης να κλειδώνεται για καλύτερη απόδοση όταν ανεβαίνετε ανηφόρες. Για να ενεργοποιήσετε ή να απενεργοποιήσετε το κλείδωμα, περιστρέψτε το κουμπί ρύθμισης στη θέση που επιθυμείτε.

ΣΗΜΕΙΩΣΕΙΣ: Η ρύθμιση της πίσω ανάρτησης απαιτεί εξειδικευμένα εργαλεία. Δεν συνιστούμε να επιχειρήσετε αυτή τη ρύθμιση μόνοι σας.

Συντήρηση μπαταρίας και φορτιστή

ΜΠΑΤΑΡΙΑ ΛΙΘΙΟΥ

Στο τέλος κάθε χρήσης του ποδηλάτου ή αν η μπαταρία είναι άδεια, επαναφορτίστε την μπαταρία.

Μετά από παρατεταμένη χρήση, η χωρητικότητα της μπαταρίας θα μειώνεται αργά.

Η μέση διάρκεια ζωής της μπαταρίας εξαρτάται από την προσωπική χρήση και τις συνθήκες αποθήκευσης. Ακόμα και με σωστή συντήρηση, οι επαναφορτιζόμενες μπαταρίες δεν είναι αιώνιες. Κατά μέσο όρο, μια μπαταρία λιθίου παραμένει ενεργή για περίπου 500 κύκλους φόρτισης. Πρέπει να ληφθεί υπόψη, ωστόσο, ότι με κάθε επαναφόρτιση η

"χωρητικότητα" της μπαταρίας μειώνεται αναλογικά. Ακόμα και οι μερικές επαναφορτίσεις (όπως επαναφόρτιση 1 ώρας) πρέπει να θεωρούνται, για τον αριθμό των δυνατών κύκλων, ως πλήρης επαναφόρτιση. Περιοδικά αποφορτίστε πλήρως την μπαταρία και επαναφορτίστε την.

Εάν το ποδήλατο δεν χρησιμοποιθεί για μεγάλο διάστημα, μην αφήνετε την μιλαταρία συνδεδεμένη στον φορτιστή για πάνω από 8 ώρες. Αφήστε την να φορτίσει για περίπου 4 ώρες. Σε αυτή την περίπτωση, μην δώσετε προσοχή στα φωτάκια του φορτιστή.

Όταν η μπαταρία αποφορτιστεί πλήρως πρέπει να επαναφορτιστεί αμέσως. Μην αφήνετε την μπαταρία αποφορτισμένη αχρησιμοποίητη αλλά αμέσως προχωρήστε σε κύκλο επαναφόρτισης. Σε αυτή την περίπτωση, παρέχετε έναν μεγαλύτερο κύκλο φόρτισης, περίπου 6 ωρών, για να επιτρέψετε την πλήρη ενεργοποίηση της μπαταρίας.

Συνιστάται να χρησιμοποιείτε το ποδήλατο μία ή δύο φορές το χρόνο μέχρι να αποφορτιστεί πλήρως η μπαταρία. Στη συνέχεια επαναφορτίστε το πλήρως. Αυτή η διαδικασία έχει ευεργετική επίδραση στη διάρκεια ζωής της μπαταρίας.

Χωρητικότητα μπαταρίας στην οθόνη

Όταν ενεργοποιήσετε τον κινητήρα του ποδηλάτου και ξεκινήσετε να πραγματοποιείτε πετάλι, το εικονίδιο της μπαταρίας στην οθόνη δείχνει τη στιγμιαία φόρτιοη που μετράται και όχι τη διαθεσιμότητα πραγματικής φόρτιοης.

Σε περίπτωση ανηφορικών διαδρομών, όταν ο κινητήρας καταπονείται περισσότερο, ο δείκτης μπορεί να δείξει μειωμένη υπολειπόμενη φόρτιση (ο αριθμός των LED που ανάβουν στην οθόνη μειώνεται). Όταν ο κινητήρας σταματήσει, σε περίπτωση διακοπής ή προώθησης με αδράνεια (για παράδειγμα κατηφόρα) ο δείκτης μπορεί να δείξει μεγαλύτερη διαθέσιμη φόρτιση (σε απουσία φορτίου στον κινητήρα η τάση της μπαταρίας αυξάνεται).

Η καλύτερη στιγμή, επομένως, για να επιτευχθεί το ποσό της υπολειπόμενης φόρτιοης είναι όταν φτάνετε σε μία σταθερή ταχύτητα και σε επίπεδη και ευθεία διαδρομή μετά τη σταθεροποίηση της εργασίας της μπαταρίας.

Φόρτιση μπαταρίας

Επαναφορτίστε την μπαταρία χωρίς να την αφαιρέσετε από το πλαίσιο. Στο τέλος της κάθε χρήσης του ποδηλάτου, θεωρούμε ότι έχει νόημα να επαναφορτίζετε πάντα την μπαταρία. Η διατήρηση της μπαταρίας σε φορτισμένη κατάσταση επεκτείνει τη ζωή της.

Είναι υποχρεωτικό να χρησιμοποιείτε τον παρεχόμενο φορτιστή μπαταρίας και να ακολουθείτε τις οδηγίες πάνω σε αυτόν. Μη χρησιμοποιείτε φορτιστές μπαταρίας που δεν έχουν εγκριθεί από την SHARP. Μπορεί να βλάψουν την μπαταρία και να περιορίσουν τη διάρκεια ζωής της. Με τη χρήση προσωπικών αξεσουάρ, μη παρεχόμενων με το ποδήλατο, η νόμιμη εγγύηση θα ακυρωθεί αυτόματα.

Πριν φορτίσετε την μπαταρία, διαβάστε προσεκτικά τις παρακάτω οδηγίες και ακολουθήστε τις κατά τη διάρκεια της διαδικασίας.

- Χρησιμοποιήστε μόνο τον παρεχόμενο φορτιστή μπαταρίας.

- Κρατήστε μακριά από παιδιά και κατοικίδια και το φορτιστή και την μπαταρία.

• Η διαδικασία φόρτισης πρέπει να εκτελείται σε ευρύχωρο, δροσερό και ξηρό μέρος·μακριά από άμεσες πηγές θερμότητας και υγρασία.

- Εάν η διαδικασία φόρτισης λαμβάνει χώρα με την μπαταρία τοποθετημένη στο ποδήλατο, βεβαιωθείτε ότι είναι σταθερό στο σταντ και απενεργοποιημένο.

- Είναι φυσιολογικό ο φορτιστής μπαταρίας να θερμαίνεται κατά τη διάρκεια της φόρτισης.

- Μην καλύπτετε τον φορτιστή μπαταρίας.

- Κρατήστε τους συνδέσμους πάντα καθαρούς και στεγνούς.

- Μην βρέχετε τον φορτιστή μπαταρίας.

- Μην χρησιμοποιείτε τον φορτιστή μπαταρίας και/ή την μπαταρία εάν είναι κατεστραμμένοι.

- Πάντα συνδέστε πρώτα τον φορτιστή μπαταρίας στην μπαταρία και στη συνέχεια στην πρίζα.

- Μην πραγματοποιείτε τη διαδικασία φόρτισης σε άμεσο ηλιακό φως.

- Μην χρησιμοποιείτε τον φορτιστή μπαταρίας για άλλους σκοπούς ή για άλλες συσκευές.

- Οι διακυμάνσεις τάσης κατά τη διάρκεια των κύκλων φόρτισης θα μπορούσαν να βλάψουν την μπαταρία.

Μην αφήνετε την μπαταρία συνδεδεμένη στον φορτιστή, για περισσότερες από 8 ώρες.

Εάν η θερμοκρασία της μπαταρίας αυξηθεί πάρα πολύ, θα αισθανθείτε μια δυσάρεστη μυρωδιά: σταματήστε αμέσως τη φόρτιση και επικοινωνήστε με το κέντρο εξυπηρέτησης.

Συχνές ερωτήσεις για την μπαταρία

Είναι φυσιολογικό η μπαταρία να θερμαίνεται κατά τη φόρτιση; Ναι, είναι φυσιολογικό η μπαταρία να θερμαίνεται κατά τη διαδικασία φόρτισης.

Συντήρηση φορτιστή μπαταρίας

Ακολουθήστε τις παρακάτω οδηγίες συντήρησης για τον φορτιστή μπαταρίας:

- Όταν η μπαταρία είναι πλήρως φορτισμένη, αποσυνδέστε πρώτα το καλώδιο από την πρίζα και στη συνέχεια το καλώδιο τροφοδοσίας της μπαταρίας.

- Αποθηκεύστε τον φορτιστή μπαταρίας σε ένα ξηρό και καθαρό μέρος.

- Ο φορτιστής μπαταρίας δεν απαιτεί συντήρηση. Απαγορεύεται οποιαδήποτε άνοιγμα ή παραβίαση.

- Εάν υποψιάζεστε ότι ο φορτιοτής μπαταρίας είναι κατεστραμμένος, επικοινωνήστε με το κέντρο εξυπηρέτησης.

- Εάν το καλώδιο είναι κατεστραμμένο, επικοινωνήστε με το κέντρο εξυπηρέτησης για αντικατάσταση.

- Εάν η θερμοκρασία του φορτιστή μπαταρίας αυξηθεί πάρα πολύ (πάνω από 65°C), θα αισθανθείτε μια δυσάρεστη μυρωδιά: σταματήστε αμέσως τη φόρτιση και επικοινωνήστε με το κέντρο εξυπηρέτησης.

Τεχνικές προδιαγραφές

Μοντέλο ΒΚ-UM03
Γενικά
Χρώματα Μαύρο
Μέγεθος Μ
Ονομαστική ταχύτητα περ. 25 χλμ/ώρα
Εμβέλεια ταξιδιού σε χιλιόμετρα με μεσαία υποβοήθηση σε κυρίως επίπεδη αστική διαδρομή έως 60 χλμ*
Εύρος βάρους 38 κιλά
Μέγιστο Φορτίο 100 κιλά
Ηλεκτρονικά
Κινητήρας πίσω κεντρίου 48 V 250 W
Κινητήρας Ηλεκτρικό ποδήλατο υποβοήθησης πεντάλ
Συστοιχία μπαταριών 48 V 13,5 Ah/648	Wh Κυψέλες λιθίου
Οθόνη: Έγχρωμη οθόνη LCD
Φορτιστής μπαταρίας AC 100 V - 240 V	Εξοδος DC 52V / 2A Μοντέλο: XVE-5460200 'Εξυπνος φορτιστής
Χρόνος φόρτισης 6 ώρες
Κύκλοι φόρτισης μπαταρίας περ. 500
Σώμα μπαταρίας	αφαιρούμενη με κλειδαριά ασφαλείας
Εκτροχιαστές	Shimano REVOSHIFT 6 ταχυτήτων
Ρύθμιση Πλαισίου
Πλαίσιο	Αλουμινένιο Κράμα
Ρόδες
Μέγεθος τροχών	Ζάντες 20 ιντσών αλουμινίου
Φρένα
Τύπος φρένου υδραυλικά διοκόφρενα

* - Η εμβέλεια ταξιδιού (περίπου 60 χλμ) του ποδηλάτου με τη βοήθεια υποβοήθησης πετάλιουν μπορεί να μεταβάλλεται ανάλογα με τις διαφορετικές συνθήκες χρήσης και τα βάρη που μεταφέρονται. Αυτές οι τιμές μπορεί να επηρεάζονται από το βάρος του χρήστη, τον τύπο διαδρομής (απότομες αναβάσεις), τη μεταφορά βαριών αντικειμένων, την πίεση των ελαστικών, τις δυσμενείς καιρικές συνθήκες, καθώς και τις επαναλαμβανόμενες στάσεις και εκκινήσεις του ταξιδιού, μειώνοντας επομένως σημαντικά την εμβέλεια ταξιδιού.
