GEBRUIKSAANWIJZING BK-UM03 SHARP

Gebruik deze Snelstartgids om uw e-bike in te stellen en te beginnen met gebruiken. Voor meer gedetailleerde informatie over uw model van e-bike, raadpleeg de online handleiding die u kunt vinden door de onderstaande link te volgen of de QR-code te scannen en te zoeken op modelnaam BK-UM03.

Handige tools voor het monteren en gebruiken van de fiets (niet inbegrepen).

0,12 inch (3 mm) Inbussleutel

Open Ringsleutel 13-15

0,16 inch (4 mm) Inbussleutel

Open Ringsleutel 18-19

0,20 inch (5 mm) Inbussleutel

0,24 inch (6 mm) Inbussleutel

Kruiskopschroevendraaier

Accessoires (inbegrepen).

Batterijvergrendelingssleutels

Oplader

Snelstartgids

Garantiegids

Pedalen

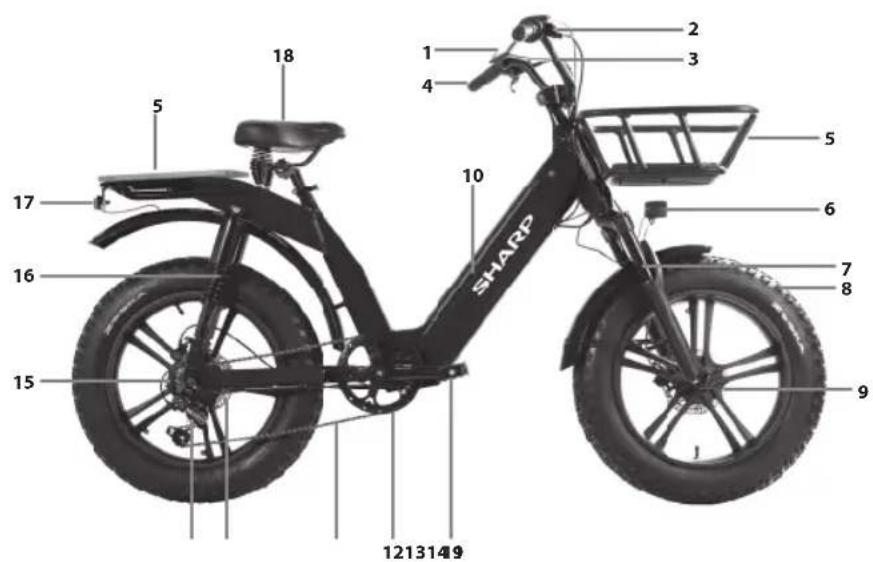

1 2 3 4 5 10 5 6 7 8 9 15 16 17 18 1213149 SHARP

1. DISPLAY

2. Remhendels

3. Stuur

4. Handgrepen

5. Fietsdrager

6. Voorlicht

7. Voorvering

8. Band

9. Schijfrem

10. Batterijset

11. Pedaal

12. Crankstel

13. Ketting

14. Achterderailleur

15. Navenmotor

16. Achtervering

17. Achterlicht

18. Zadel

Belangrijke veiligheidsinstructies

GEVAAR KANS OP ELECTRISCHE SCHOKKEN NIET OPENEN

Lees deze veiligheidsinstructies en let op de volgende waarschuwingen voordat het apparaat in gebruik wordt genomen:

Een bliksemfl its met een pijl in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in het product. Deze spanning kan groot genoeg zijn om een risico voor elektrische schokken op te leveren.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie bij het apparaat.

Dit symbool betekent dat het product op een milieuvriendelijke manier weggegooid dient te worden en niet met huisvuil.

AC-spanning

Apparatuur van klasse II

Om vuur te voorkomen houdt altijd kaarsen en ander open vuur verwijderd van dit product.

BELANGRIJK: Lees het onderstaande zorgvuldig door en bewaar deze handleiding voor gebruik in de toekomst.

LET OP: Draag een beschermende helm! Om het risico op letsel te verminderen, draag een geschikte helm tijdens het rijden!

Risico op ongevallen en letsel

• Onjuiste bediening van de e-bike door onvoldoende kennis kan een ongeluk veroorzaken. Maak uzelf alstublieft vertrouwd met de functies van de e-bike voordat u gaat rijden.
• Maak uzelf vooraf vertrouwd met de remhendel als u niet voldoende op de hoogte bent van de plaatsing van de voor- en achterremmen. Stel ook dienovereenkomstig af voordat u gaat rijden.
• Zorg er alstublieft voor dat de remmen goed zijn afgesteld en goed functioneren.

LET OP: Hardware mag niet volledig worden aangedraaid, inclusief maar niet beperkt tot bouten, moeren, de voorste naafas, het achterwiel, stuurmechanismen (stuur, stuurpen), het remsysteem, het aandrijfsysteem, pedalen, etc.

Om het risico op letsel te verminderen, zorg ervoor dat alle fi etsonderdelen stevig en correct zijn vastgezet en dat er geen verlies van uitrusting, breuk of andere soorten schade is.

LET OP: Deze fi ets is ontworpen voor volwassenen. Kinderen mogen alleen rijden onder toezicht van volwassenen.

Om het risico op ongelukken en verwondingen te verminderen, zorg

ervoor dat de fi ets en al zijn structuren niet binnen het bereik van kinderen onder de 3 jaar zijn.

LET OP: Componentbreuk door onjuist gebruik van de fi ets kan voorkomen.

Risico op ongevallen en letsel!

• Rijd niet over hellingen of heuvels met de fi ets.
• Rijd niet met deze fiets in cross-country fietsen.
• Rijd niet met de fiets over trappen, rotsen of andere treden met een hoogte groter dan 15 cm.

Onjuiste toevoegingen of wijzigingen aan de fi ets en incorrecte accessoires kunnen ervoor zorgen dat de fi ets niet goed functioneert.

Om het risico op ongelukken en letsel te verminderen, voeg geen extra accessoires toe die niet zijn gekocht bij de verkoper of zonder toestemming van de verkoper, inclusief maar niet beperkt tot kinderveiligheidsstoelen, aanhangers, etc.

VOORZICHTIG: Rijd niet op een riskante manier met de fi ets.

Om het risico op ongelukken en letsel te verminderen, rijdt u de fi ets alleen op de juiste manier. Zorg ervoor dat u de fi ets kunt beheersen en probeer geen gevaarlijke acties uit te voeren, inclusief maar niet beperkt tot rijden zonder handen, sprongen en wheelies.

GEVAAR: Gebrek aan fi ets onderhoud vormt een risico op ongelukken en letsel

Controleer de fi ets voor elke rit, inclusief maar niet beperkt tot de remfunctie, bandenslijtage en PSI, bout- en moerconditie, stuurinrichting en spaakspanning.

Als u tijdens het rijden een abnormaal geluid hoort, stop dan onmiddellijk en controleer de hele fi ets.

LET OP: Zorg voor volledige naleving van de lokale wetgeving.

Risico op boetes en inbeslagname!

Voordat u de fiets gaat berijden, zorg ervoor dat de fiets voldoet aan de normen van uw lokale wetgeving.

Refl ectoren zijn geen vervanging voor vereiste verlichting. Rijden bij zonsopgang, schemering, 's nachts of op andere momenten van slecht zicht zonder een adequaat fietsverlichtingssysteem en zonder reflectoren is gevaarlijk en kan leiden tot ernstig letsel of de dood.

Als uw fi ets niet goed past, kunt u de controle verliezen en vallen. Bouten die te strak zijn aangedraaid kunnen uitrekken en vervormen. Stel uw batterij niet bloot aan hoge temperaturen.

Rijden met onjuist afgestelde remmen of versleten remblokken is gevaarlijk en kan leiden tot ernstig letsel of de dood.

Laat een band nooit verder op dan de maximale druk die op de zijkant van de band of de velg staat aangegeven. Als de maximale drukwaarde voor de velg lager is dan de maximale druk die op de band wordt getoond, gebruik dan altijd de lagere waarde. Het overschrijden van de aanbevolen maximale druk kan ervoor zorgen dat de band van de velg springt of de velg beschadigt, wat schade aan de fi ets en letsel aan de berijder en omstanders kan veroorzaken. De beste en veiligste manier om een fi etsband op de juiste druk te brengen is met een fi etspomp die een ingebouwde drukmeter heeft.

Te hard of te plotseling remmen kan een wiel blokkeren, waardoor u de controle kunt verliezen en vallen. Plotselinge of overmatige toepassing van de voorrem kan de rijder over het stuur laten vliegen, wat kan leiden tot ernstig letsel of de dood.

Stop de oplaadprocedure onmiddellijk als u een vreemde geur of rook opmerkt.

• SHARP is niet verantwoordelijk voor letsel/dood veroorzaakt door onjuist gebruik.
• Sharp is niet verantwoordelijk als u zich niet houdt aan lokale regelgeving en beperkingen.
• De garantie dekt geen schade veroorzaakt door onjuist gebruik van het apparaat, met name in het geval van gebruik voor niet-huishoudelijke doeleinden en aanpassingen en/of aanpassingen die nodig zijn voor landen of regio's waarvoor het oorspronkelijk niet was ontworpen.

• Houd u altijd aan de lokale verkeersregels en nationale wetten en voorschriften bij het gebruik van uw e-bike.

• Houd u altijd aan de lokale snelheidslimiet. GA NIET over de snelheidslimiet van uw e-bike heen.

• Draag altijd beschermingsmiddelen tijdens het gebruik.
• Draag altijd een veiligheidshelm bij het rijden op uw e-bike.
• Rijd altijd met beide handen aan het stuur, nooit met slechts één hand.
• Rijd niet bij slecht weer.
• Gebruik deze e-bike niet om stunts of gevaarlijke manoeuvres uit te voeren. Het is een fi ets ontworpen voor huishoudelijk gebruik.
• Neem geen mensen of voorwerpen zoals tassen mee op de e-step.
• Rijd langzaam op drukke plaatsen.
• Controleer voor gebruik of alle schroeven en bevestigingsmiddelen vastzitten en of deze er goed uitzien.
• Zorg ervoor dat de vouwas in de sleuf komt bij het uitvouwen van de e-bike.
• Rijd niet op oneff en wegen, water, olie of ijs.
• Rij niet door het verkeer en maak geen onvoorspelbare, onverwachte bewegingen.
• Rijd niet op de e-bike als u buiten de leeftijdsgrenzen van het land valt.
• Rijd niet met de e-bike over de wettelijke snelheidslimiet voor e-bikes in het land.
• Gebruik de e-bike niet als deze beschadigd is.
• Gebruik de e-bike niet als de batterij een vreemde geur afgeeft en/of opwarmt.
• Gebruik de e-bike niet als er vloeistof uit lekt, vermijd contact en plaats deze buiten het bereik van kinderen.
• Controleer voor gebruik of de e-bike niet beschadigd is. Rij niet als er enige schade is.
• Zorg ervoor dat u deze gebruikershandleiding volledig leest voordat u de e-bike gebruikt.
• Leer hoe u uw e-bike moet berijden alvorens deze in een openbare ruimte te gebruiken.
• Deze e-bike kan worden geïdentificeerd aan de hand van het model en serienummer op het typeplaatje.
• De aandrijving gebeurt via een elektromotor in het rijwiel.
• Er mag slechts één persoon op de e-bike rijden.
• Wijzig deze e-bike op geen enkele manier.
• Gebruik geen onderdelen of accessoires die niet door SHARP worden aanbevolen of zijn goedgekeurd.
• Rijd met de e-bike op vlakke oppervlakken. Overschrijd de gespecifi ceerde helling niet.
• Overmatig gebruik zal de levensduur van deze e-bike verkorten.
• Let op: de remmen en bijbehorende onderdelen kunnen tijdens het gebruik heet worden. Raak deze na gebruik niet aan.
• Schakel de e-bike niet in tijdens het opladen.
• Nadat de batterij volledig is opgeladen, koppelt u de oplaadkabel los.
• De laadindicator van de batterij op het display geeft het accuniveau aan.
• Wanneer de batterij bijna leeg is, kan dit resulteren in verminderde elektrische ondersteuning. Het wordt aanbevolen om te beginnen met opladen bij een lading van 20-40%.
• Laad de batterij na elk gebruik op.
• Als de e-bike lange tijd niet wordt gebruikt, laad deze dan minstens één keer per maand op. Let op: als de batterij lange tijd niet wordt opgeladen, zal de batterij een zelfbeschermingsstatus ingaan en niet meer opladen. Neem in dit geval contact op met uw dealer.
• Steek tijdens het opladen de stekker van de oplader in de oplaadpoort alvorens u de stekker in het stopcontact steekt.

Waarschuwingen voor batterij en oplader

• Tijdens het opladen is het indicatielampje van de oplader rood. Dit betekent dat het oplaadproces normaal verloopt. Als het indicatielampje groen wordt, dan is het opladen voltooid.
• Gebruik alleen de oorspronkelijke oplader om de batterij op te laden.
• De oplader heeft een overlaadbeveiligingsfunctie, als de e-bike 100% volledig is opgeladen, zal de oplader automatisch stoppen met opladen.
• Gooi batterijen en e-bikes weg in overeenstemming met de toepasselijke voorschriften in uw land.

Batterijset

• Stel de batterijen niet bloot aan hoge temperaturen en plaats deze niet op plaatsen waar de temperatuur snel kan oplopen, bijv. naast het vuur of in direct zonlicht.
• Stel de batterijen niet bloot aan overmatige stralingswarmte, gooi ze niet in het vuur, demonteer ze niet en doe ze nietProbeer geen niet-oplaadbare batterijen op te laden; ze kunnen lekken of explodere
• Als u een batterij in het vuur gooit, een batterij mechanisch verpletterd of een batterij doorzaagt, dan kan dat leiden tot een explosie.
• Als u een batterij in een omgeving met een extreem hoge temperatuur laat liggen, dan kan dit leiden tot een explosie of het weglekken van een brandbare vloeistof of gas.
• Als u een batterij aan een extreem lage luchtdruk blootstelt, dan kan dat leiden tot een explosie of het weglekken van brandbare vloeistof of gas.
• LET OP: Risico op explosie of schade aan apparatuur, als er verkeerde type batterijen worden gebruikt.
• Gebruik nooit verschillende batterijen of meng nooit nieuwe en oude batterijen.
• Gebruik geen andere batterijen dan de gespecificeerde batterijen.

Verwijdering van deze apparatuur en de batterijen

• Verwijder dit product en de batterijen ervan niet als ongesorteerd huisafval. Breng het afval terug naar een inzamelpunt voor recycling van AEEA in overeenstemming met de lokale wetgeving. Door dit te doen helpt u het behoud van grondstoff en en beschermt u het milieu.
• In de meeste Europese landen is de verwijdering van batterijen gereguleerd. Het recyclingsymbool staat op elektrische apparatuur, verpakkingen en batterijen om gebruikers eraan te herinneren deze items op de juiste manier te verwijderen. Gebruikers worden verzocht gebruik te maken van bestaande retourfaciliteiten voor gebruikte apparatuur en batterijen. Neem contact op met uw verkoper of plaatselijk autoriteiten voor meer informatie.
• De batterij en oplader bevatten gevaarlijke materialen. Houd de batterij en oplader uit de buurt van kinderen, dieren of personen die het potentieel gevaarlijke niet kunnen begrijpen.

CE-verklaring:

• Hierbij verklaart Sharp Consumer Electronics Poland sp. Z o.o. dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van de RED richtlijn 2014/53/EU.
• De volledige tekst van de EU-conformiteitsverklaring is beschikbaar door de link te volgen www.sharpconsumer.com en vervolgens naar het downloadgedeelte van uw model gaan en "CE-verklaringen" kiezen.

www.sharpconsumer.com/ contact/

Wat zit er in de doos:

E-Bike Onderdelen

- 1 × E-bike

Accessoiresdoos

• 1 × Snelstartgids
• 1 × Garantiegids
• 1×oplader
• 2 × Pedaal
• 2 × Accusleutels

Accessoiresdoos

(Zie 1 op pagina 1)

Fietsonderdelen

(Zie 2 op pagina 1)

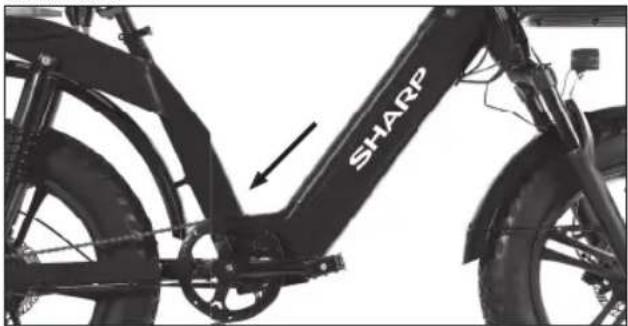

Fiets Framenummer

Het framenummer van de fi ets kan worden gevonden op de buis, zoals getoond in de figuur. Dit is de unieke identificatie van de elektrische fiets. Wanneer uw fi ets wordt gestolen, geeft het serienummer u de grootste kans om deze terug te krijgen. Het zou een goed idee zijn om het ergens op te schrijven of er een foto van te maken.

Montage van de E-bike

De fi ets wordt geleverd met het stuur gevouwen. Draai het stuur zoals beschreven in het betreff ende gedeelte. Monteer de pedalen. Raadpleeg het betreff ende gedeelte voor gedetailleerde instructies. Verwijder alle vervoerbescherming voor gebruik.

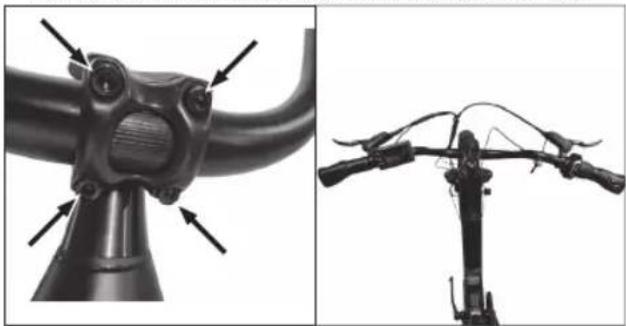

STAP 1: Installeer en stel het stuur bij

a. Gebruik een 6mm inbussleutel en draai de schroeven los om het stuur loodrecht op de fi ets te zetten, draai de schroeven vervolgens weer vast.

b. Gebruik een 5mm inbussleutel en draai de schroeven los om het stuur naar wens aan te passen, draai de schroeven vervolgens weer vast.

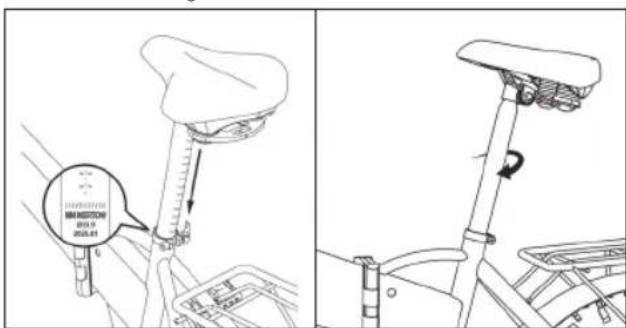

a. Maak de snelsluiting van de zadelpen los.
b. Pas de zadelpenhoogte en zadelhoek aan om uw meest comfortabele rijpositie te vinden, let erop de minimum veiligheidsschaallijn niet te overschrijden.

c. Draai de snelsluiting vast.

MINI DICTION 0.01.0 0.02.44

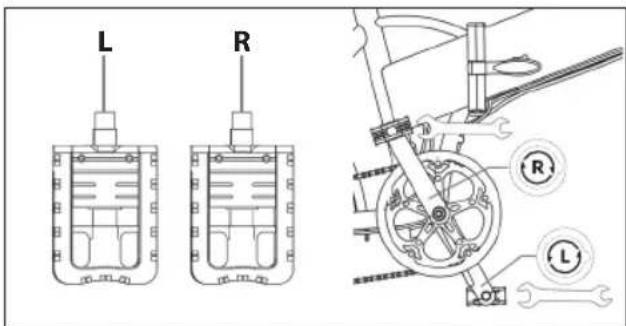

STAP 3: Installeer de pedalen

Gebruik de 15 mm sleutel om de pedalen te monteren, zoals getoond in fi guur.

L R R L

NOTITIES:

Het pedaaldraad moet worden gesmeerd voordat het wordt gemonteerd. Controleer de eindkap op beide pedalen om het linker- en rechterpedaal te identifi ceren. Houd er rekening mee dat het rechterpedaal met de klok mee wordt aangedraaid, terwijl het linkerpedaal tegen de klok in wordt aangedraaid. Zorg ervoor dat het koppel ongeveer 35 N·m is.

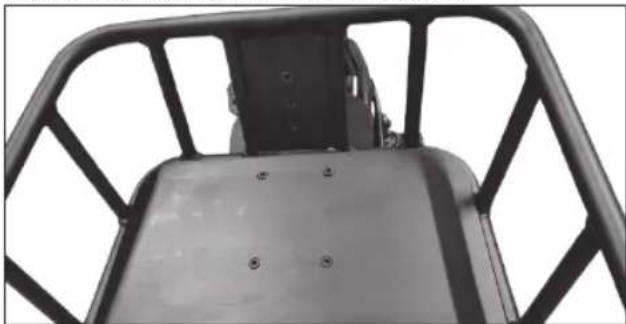

STAP 4: Installeer het bagagerek

Bevestig het bagagerek aan het fi etsframe met bouten.

Hoe de E-bike te gebruiken

Laad de batterij volledig op voor het eerste gebruik.

Controleer regelmatig de bandenspanning voor de beste prestaties.

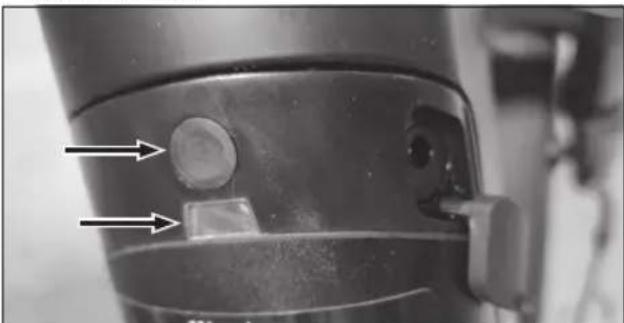

Hoe op te laden

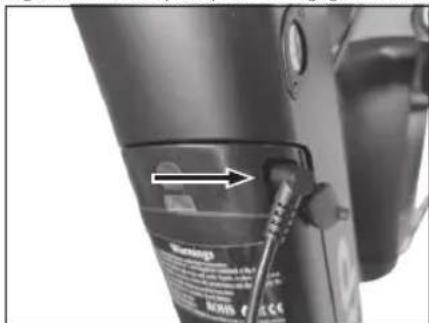

a. Open de rubberen dop en steek de oplader in de oplaadpoort van de e-bike. Zorg ervoor dat de oplaadpoort in de gegeven richting staat.

b. Steek de oplader in het stopcontact.

c. Wanneer verbonden met de acculader, zal de accu beginnen met opladen en de oplaadindicator op de lader zal rood worden.

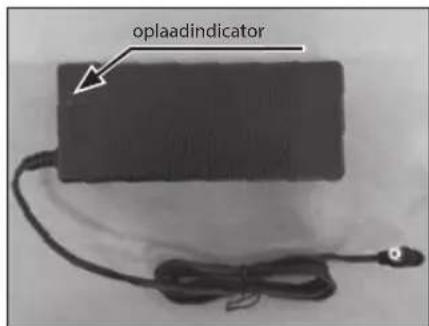

d. Nadat het opladen voltooid is, wordt de oplaadindicator groen. Verwijder de batterijlader wanneer deze volledig is opgeladen.

oplaadindicator

e. Sluit de rubberen dop na het opladen.
f. Om het laadniveau te controleren, druk op de knop van de batterij. Blauwe LED - batterij opgeladen Rode LED - ontladen

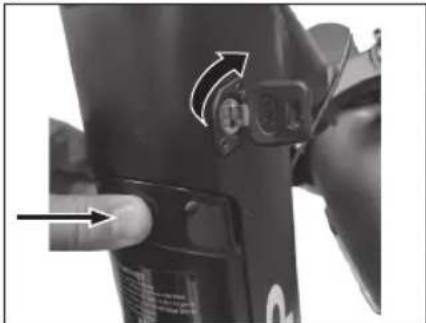

Volg deze stappen om de batterij te verwijderen:

a. Gebruik de meegeleverde sleutels (aan het stuur hangend), steek de sleutel in en draai tegen de klok in om de batterij te ontgrendelen.

b. Om de batterij te installeren, plaats het in het frame, druk stevig aan en vergrendel door de sleutel met de klok mee te draaien. Verwijder de sleutel.

Deze elektrische fi ets is uitgerust met een "trapondersteuningssysteem", bestaande uit een motor, een batterij en een snelheidsensor.

Het is belangrijk te weten dat wanneer het systeem aanstaat, de motor energie levert alleen terwijl u aan het trappen bent. Wanneer u stopt met

trappen, schakelt de motor uit en ontbreekt de trapondersteuning. Bij alle met trapondersteuning uitgeruste fi etsen schakelt de motor uit en stopt de ondersteuning als de maximumsnelheid van 25 km/h voor elektrische fi etsen is bereikt.

Wanneer de snelheid onder deze waarde daalt, start de elektrische ondersteuning opnieuw totdat u stopt met trappen.

Hoe start je een E-bike

AAN/UIT

Zet de e-bike aan door de aan/uit-knop op het display lang ingedrukt te houden om te activeren.

De motor biedt vijf ondersteuningsmodi voor de fiets: 0-5. Druk kort op Omhoog + of Omlaag - om het trapondersteuningsniveau te wisselen. De display-interface wordt getoond in de fi guur.

Begin met trappen om de trapondersteuning te activeren.

We raden aan om langzaam te beginnen en geleidelijk je traptempo te verhogen.

Loopondersteuning

Het indrukken en vasthouden van de DOWN-knop gedurende 3 seconden activeert de Loopondersteuningsmodus. De e-bike zal automatisch een snelheid van 5 km/u bereiken.

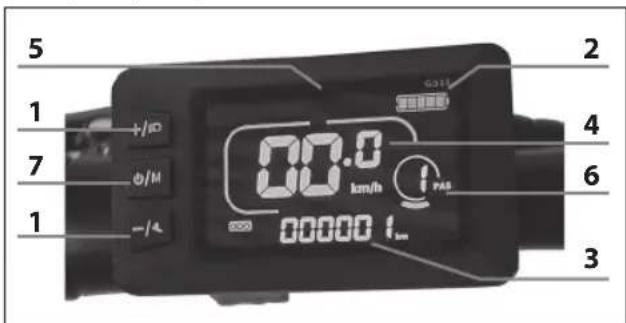

Displayfuncties:

Via het display kunt u de fi ets aan- en uitschakelen, de trapondersteuning aanpassen en de volgende informatie bekijken:

1. Plus-toets of Min-/Loop-toets om ondersteuningsniveaus te wisselen. Om geïntegreerde lichten in of uit te schakelen drukt u langer dan 2 seconden op de "plus"-knop.
2. Batterijniveau.
3. ODO (totaal bereik), Trip (enkel trip bereik), TIJD (rijtijd). <- Druk kort op de M-knop om opties te wijzigen.
4. Current speed.
5. Foutcodes.
6. PAS-niveau Er zijn standaard 5 niveaus: 0/1/2/3/4/5. 0 betekent geen ondersteuningskracht.
7. AAN/UIT-knop, Door drukken verandert de informatie op het display: TRIP/RIJTIJD/Kracht/Kilometerstand

5 1 7 1 +/-0 Φ/M -/+4 00.0 km/h 00000 1m 2 4 6 3

• Aan/uit-knop - Zet de fi ets AAN en UIT langer dan 3 sec. (Het display schakelt automatisch uit na enkele minuten)
  • + & - knop - Selecteert trapondersteuning

Hier zijn de defi nities van de foutcodes.

Tabel Foutcodes:

Hoe lees je de foutcodes die door het display worden aangegeven	Beschrijving
E02 Remfout
E03 PAS-sensorfout (Rijmarkering)
E04 Loopondersteuning
E06 Laagspanningsbescherming
E07 Motorsysteemfout
E09 Controllerfout
E10 Communicatiefout

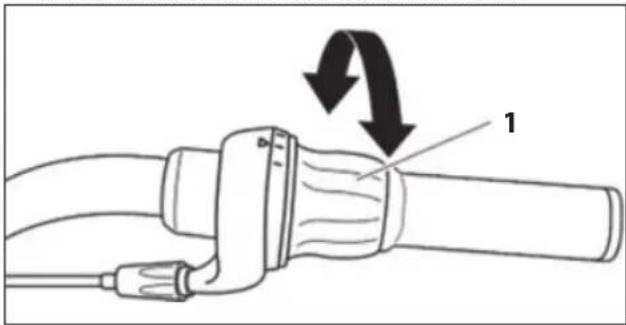

Versnellingswissel

Gebruik de draaigreep aan de rechterkant van het stuur om de achterderailleur te bedienen. Een indicator voor de gekozen versnelling is zichtbaar naast de draaigreep.

Volg deze stappen om de derailleur met een draaigreep te bedienen:

a. Duw de pedalen naar voren.
b. Draai de ring (1) met de hand met de klok mee om naar een kleinere tandwiel te schakelen, waar de trapinspanning groter zal zijn.
c. Draai de schakeling met de hand tegen de klok in om naar een grotere versnelling te gaan, waar de trapinspanning kleiner zal zijn.

Schakelen van verlichting AAN en UIT

Om de verlichting AAN of UIT te schakelen, gaat u als volgt te werk: Houd de "+" -knop op het display langer dan 2 seconden ingedrukt.

OPMERKINGEN: Als u het licht zelfs bij daglicht gebruikt, zullen andere weggebruikers u waarschijnlijk eerder zien.

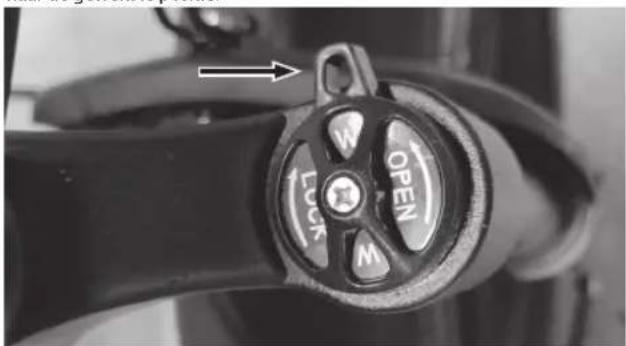

Verende voorvork

De vergrendeling van de vering maakt het mogelijk de voorvering te vergrendelen voor verbeterde effi ciëntie bij het beklimmen van stijgingen. Om de vergrendeling in of uit te schakelen, draait u de bedieningsknop naar de gewenste positie.

OPMERKINGEN: Het aanpassen van de achtervering vereist gespecialiseerd gereedschap. We raden aan om deze instelling niet zelf te proberen.

Onderhoud van accu & oplader

LITHIUM ACCU

Laad de accu op aan het einde van elke fi etstocht of als de accu leeg is. Na langdurig gebruik zal de accucapaciteit langzaam verminderen. De gemiddelde levensduur van de accu hangt af van persoonlijk gebruik en opslagomstandigheden. Zelfs met goed onderhoud zijn oplaadbare accu's niet eeuwig. Gemiddeld blijft een lithiumaccu ongeveer 500 laadcycli werkzaam. Houd er echter rekening mee dat bij elke herlading de "capaciteit" van de accu proportioneel afneemt. Zelfs gedeeltelijke laadbeurten (bijvoorbeeld 1 uur opladen) worden beschouwd als een volledige laadcyclus voor wat betreft het aantal mogelijke cycli. Ontlaad de accu periodiek volledig en laad hem opnieuw op.

Als de fi ets gedurende een lange periode niet wordt gebruikt, laat de batterij niet langer dan 8 uur aangesloten op de lader. Ongeveer 4 uur opladen. In dit geval hoef je geen aandacht te schenken aan de lampjes van de acculader.

Wanneer de accu volledig is ontladen, moet deze onmiddellijk worden opgeladen. Laat de accu niet ontladen en ongebruikt, maar begin onmiddellijk met een oplaadcyclus. In dit geval moet de laadsessie verlengd worden tot ongeveer 6 uur om volledige activering van de accu mogelijk te maken.

Het wordt aanbevolen om de fi ets een tot twee keer per jaar te gebruiken totdat de accu volledig is ontladen. Laad hem daarna volledig op. Dit proces heeft een positief effect op de levensduur van de accu.

Accucapaciteit op het display

Wanneer je de motor van de fi ets inschakelt en begint te trappen, geeft het accu-icoon op het display de gemeten instantane lading aan en niet de werkelijke lading.

Bij bergopwaarts gaat de indicator mogelijk een lagere resterende lading aan (het aantal brandende LED's op het display neemt af). Wanneer de motor is uitgeschakeld, kan bij stilstand of beweging door traagheid (bijvoorbeeld bergafwaarts) de indicator een hogere beschikbare lading tonen (bij afwezigheid van belasting op de motor stijgt de accuspanning).

De beste tijd om de hoeveelheid resterende lading te bepalen, is wanneer een constante snelheid wordt bereikt op een vlakke en rechte weg nadat het werk van de accu is gestabiliseerd.

Batterij opladen

Laad de accu op zonder hem uit het frame te verwijderen. Aan het einde van elke fi etstocht wordt het aanbevolen de accu altijd op te laden. De accu altijd opgeladen houden verlengt de levensduur.

Het is verplicht om de meegeleverde acculader te gebruiken en de instructies daarop te volgen. Gebruik geen acculaders die niet zijn goedgekeurd door SHARP. Ze kunnen de accu beschadigen en de levensduur beperken. Bij het gebruik van persoonlijke accessoires, niet met de fi ets geleverd, vervalt de wettelijke garantie automatisch.

Lees voor het opladen van de accu aandachtig de volgende instructies en volg ze tijdens het proces.

• Gebruik alleen de meegeleverde acculader.
• Houd zowel de acculader als de accu uit de buurt van kinderen en huisdieren.
• Het opladen moet plaatsvinden in een ruime, koele en droge plek, uit de buurt van directe warmtebronnen en vochtigheid.
• Indien het opladen plaatsvindt terwijl de accu in de fiets zit, zorg dan dat deze stabiel op de standaard staat en uitgeschakeld is.
• Het is normaal dat de acculader warm wordt tijdens het opladen.
  • Bedek de acculader niet.
• Houd de stekkers altijd schoon en droog.

• Hou de acculader niet nat.
- Gebruik de acculader en/of de accu niet als deze beschadigd zijn.
- Verbind eerst de acculader met de accu en sluit deze vervolgens aan op het stopcontact.
• Voer het laden niet in direct zonlicht uit.
- Gebruik de acculader niet voor andere doeleinden of apparaten.
- Spanningsvallen tijdens laadcycli kunnen de accu beschadigen.

Laat de accu niet langer dan 8 uur aangesloten op de lader.

Als de temperatuur van de accu te hoog oploopt, zal een onaangename geur worden waargenomen: stop onmiddellijk met opladen en neem contact op met het Service Center.

Accu FAQs

Is het normaal dat de accu warm wordt tijdens het opladen?

Ja, het is normaal dat de accu warm wordt tijdens het oplaadproces.

Onderhoud van acculader

Volg de volgende onderhoudsinstructies voor de acculader:

- Wanneer de accu volledig is opgeladen, koppel eerst het snoer los van het stopcontact en dan de voedingskabel van de accu.

- Bewaar de acculader op een droge en schone plek.

- De acculader heeft geen onderhoud nodig. Elke opening of manipulatie is verboden.

- Als u vermoedt dat de acculader beschadigd is, neem dan contact op met het servicecentrum.

- Als de kabel beschadigd is, neem contact op met het servicecentrum om deze te vervangen.

- Als de temperatuur van de acculader te hoog oploopt (boven 65°C), zal een onaangename geur worden waargenomen: stop onmiddellijk met opladen en neem contact op met het Service Center.

Technische specifi caties

Model BK-UM03
Algemeen
Kleuren Zwart
Grootte M
Nominale snelheid ongeveer 25 km/h
Km-bereik met middelmatige ondersteuning op een overwegend vlakke stedelijke route tot 60 km*
Gewichtsbereik 38 kg
Max. draaggewicht 100 kg
Elektronica
Achterwielmotor 48 V 250 W
Motor Elektrische motor met trapondersteuning
Batterijset 48 V 13,5 Ah/648 Wh Lithium-cellen
DISPLAY LCD-kleurendisplay
Oplader AC 100 V - 240 V Uitgang DC 52V / 2A Model: XVE-5460200 Slimme lader
Oplaadtijd 6 uren
Oplaadcycli van de batterij ongeveer 500
Batterijbehuizing	verwijderbaar met veiligheidsslot
Derailleurs	Shimano REVOSHIFT 6 snelheid
Frame Instellen
Frame	Aluminiumlegering
Wielen
Wielmaat	20 inch aluminium wielen
Remmen
Remtype	hydraulische schijfremmen

* - Het bereik (ongeveer 60 km) van de fiets met de ondersteuning van trapondersteuner kan variëren afhankelijk van de verschillende gebruiksomstandigheden en het te vervoeren gewicht. Deze waarden kunnen worden beïnvloed door het gewicht van de gebruiker, het type route (steile beklimmingen), het vervoer van zware voorwerpen, bandenspanning, ongunstige weersomstandigheden, evenals herhaalde stops en starts van het rijden, waardoor het bereik aanzienlijk wordt verkort.
